Скрытые функции климат-контроля лады весты

Установка климат-контроля

Некоторые автовладельцы, чьи машины не оборудованы системой климат-контроля, принимают решение установить ее дополнительно. Такая задача требует потратить много времени, денег и усилий. Кроме этого, необходимо знать, что система КК может быть установлена не на каждую машину. Ведь дело в том, что печка должна быть определенной конструкции, чтобы была возможность установки различных сервоприводов и проводки под “торпедой”.

Но если все же вы решитесь самостоятельно или с помощью мастеров дополнительно установить систему климат-контроля, то вам понадобится следующий список устройств и агрегатов (может отличаться у разных машин):

электрическая проводка от аналогичной машины, имеющей систему климат-контроля (это целый жгут проводов);
печка, которая была установлена на аналогичной машине с системой КК, при этом к ней обязательно должны быть прикреплены рабочие сервоприводы;
два датчика температуры, установленные в патрубке печки;
два датчика температуры, устанавливаемые в центральные воздуховоды;
датчик солнечной радиации (может не входить в состав системы КК);
датчик вентилятора с крышкой-креплением (крышку обычно найти очень тяжело);рамка;
блок управления (единственный элемент, который имеется в широкой продаже).

Зачастую при монтаже системы приходится изменять заводскую “торпеду” автомобиля. Для этого используют разные методы и материалы. Например, стеклопластик, из которого делают дополнительные элементы для крепления органов управления КК. Работы необходимо выполнять аккуратно, чтобы не повредить заводские элементы.

Плохо греет печка

Что плохо греет печка автовладельцы начинают с замечать лишь с приходом холодов, хотя причины плохой работы возникают значительно раньше. Чаще всего печка в машине греет слабо из-за: завоздушивания, неисправной помпе, засора радиатора и фильтра салона Подробнее

Автомобильная печка и уход за ней

Автомобильной печкой называют радиатор отопителя со всей системой в целом. Для качественного функционирования требуется периодическое ухаживание. В список требуемых работ входят: проверки, чистка и замена салонного фильтра Подробнее

Диагностика, ремонт и заправка автомобильного кондиционера

Наглядное пособие по обслуживанию и ремонту автокондиционера поможет правильно обслужить кондиционер вашего автомобиля. Диагностика производится не только при заправке фреона, но и каждое сезонное ТО Подробнее

Какие недостатки уже выявлены?

Несмотря на короткий промежуток времени, прошедший со времени схода Lada Vesta с конвейера, уже обнаружились некоторые недочеты в работе оборудования.

Заслонки климат контроля перемещаются с тихим хрустом, способным насторожить водителя.
Нижний обдув направлен не на педали, а немного выше. Странное решение для страны, где нередки сильные морозы и нужен обогрев обуви.

Из-за одновременного включения в морозы обогрев осуществляется очень неравномерно. Причем заднее стекло освобождается ото льда быстрее, чем лобовое. Проблема решается лишь после перенастройки бортового компьютера.
На панели контроля управления климатом режим MAX предусмотрен не только для режима обдува стекол, но и для кондиционера. Однако для второго устройства температура максимум выбирается автоматически.

Устройство системы климат-контроля

Климат-контроль состоит из большого количества устройств. В частности:

Электронный блок управления. Это, пожалуй, самая главная часть системы, ее “мозг”. В его состав входит контроллер с программами управления и система ввода информации. Это могут быть механические или электронные регуляторы. Как правило, информацию в современные блоки управления вводят цифровым методом, в том числе с помощью пульта дистанционного управления. На основе поступающей информации программа контроллера руководит исполняемыми устройствами — скоростью вращения вентилятора, положением заслонок, подает команду на увеличение или уменьшение температуры выдуваемого воздуха.
Датчики. Они расположены как в салоне машины, так и с внешней стороны. Внутренние датчики контролируют климатические показатели в тех зонах, где они установлены. Также отдельно имеется датчик контроля температуры на выходе отопителя/охладителя. Внутрисалонные датчики обычно имеют принудительный обдув для того, чтобы они давали информацию как можно быстрее. Чем сложнее система (многозонная) — тем их количество больше. Внешние датчики предназначены для контроля температуры и загрязненности воздуха снаружи автомобиля.
Исполнительные механизмы. К этой категории относится много устройств. В частности, охлаждающий и отопительные приборы (кондиционер и “печка”), воздушные заслонки и их приводные электродвигатели, воздуховоды, вентиляторы, фильтры, дефлекторы и так далее.

Составные части системы климат-контроля

Досконально знать внутреннее устройство климат-контроля водителю вовсе не обязательно. Гораздо важнее узнать обозначения на рукоятках управления климат-контроля и как выполнить настройку параметров. А также понимать какие профилактические меры принимать для того, чтобы поддерживать систему в рабочем состоянии.

Функции климат контроль

Об этом наверняка мало кто знает, и в роликах говорят какую-то чушь. Например, сейчас у меня стоит автоматический режим, настроенный на 21 градус. Чтобы режим «авто» отключить, нужно сделать другие режимы, например, изменить поток воздуха.

Кажется, что эта кнопка говорит о том, что работает кондиционер. Но на самом деле он не работает. Для этого нужны определенные условия: от -5 и теплее. А сейчас -13 градусов.

Что я хотел этим сказать? Когда включаешь режим «авто», то включается кнопка кондиционера. Все начинают паниковать: «Как это так? У меня теперь постоянно работает кондиционер, сейчас мороз, он ломается и портится.»

Нет, именно работа системы климат-контроля, хладагента не работает, компрессор отключен. Это можно проверить, открыв капот. Там будет видно, включился ли вентилятор радиатора. Если проверять летом, то при каждом нажатии «авто», кондиционер будет включаться.

Я объясняю эту систему просто: когда работает климатическая установка, то она задействует возможности кондиционирования в случае необходимости. Но в зимнее время нужды такой нет. И не надо нести всякий бред в Интернете.

Автоматический режим

Лада Веста – представитель легковых автомобилей производства ОАО «АвтоВАЗ», причем его комфортность определяется возможностью сохранения оптимального режима температуры в салоне.

Климат контроль на Лада Веста отвечает также за обогрев лобового стекла. Первые отзывы владельцев седана подчеркнули достоинства и отметили недостатки климатического контроля.

Прочитайте статью и узнайте — как работает кондиционер на Весте.

Когда работает климатическая система и горит кнопка кондиционера, а вы пытаетесь его выключить, то в это время отключается режим «авто». Это значит, что автоматический режим уже не работает. Многие думают, что «авто» продолжает работать. На самом деле автоматической регулировки воздуха у вас уже нет.

21 градус был запомнен по умолчанию от предыдущей автоматической работы климатической системы. Эта температура у вас не будет постоянно поддерживаться, так же, как и автоматические потоки воздуха. Если вы едете, а за бортом -10 градусов, то предыдущую настройку система не будет видеть. В салоне станет холоднее. Чтобы было теплее, для поддержания установленной температуры, нужно всегда нажимать кнопку «Auto».

Как пользоваться климатической установкой

Как уже отмечалось, при включении зажигания климатическая система начинает работать в режиме «АВТО», руководствуясь теми параметрами, которые остались в памяти после последнего изменения режима работы устройства. При этом загорается дисплей, и на нём появляются пиктограммы под номерами 2/3/7/8. С целью поддержания заданной пользователем температуры климат-контроль использует датчики, с помощью которых осуществляется регулировка скорости вращения притяжного вентилятора и распределения (смешивания) холодного и горячего воздуха.

Климатическая система Климатроник способна автоматически корректировать параметры работы при увеличении интенсивности солнечного излучения – для этого в системе предусмотрена установка соответствующего датчика. Ручная регулировка Климатроника при этом не требуется.

Ещё раз отметим, что все изменения режима работы климатической системы, выполненные до момента выключения зажигания, запоминаются, и при последующем включении климат-контроля он начинает функционировать с пользовательскими параметрами. Но есть одно исключение: включённый режим рециркуляции запоминается в памяти только на 20 минут после выключения устройства. По прошествии этого временного интервала режим рециркуляции стирается из памяти.

Распределение воздуха отопителя/кондиционера и вентиляции ЛАДА Гранта

Рис 1: Распределение потоков воздуха из дефлекторов и воздуховодов системы отопления (кондиционирования) и вентиляции салона ЛАДА Гранта. В салоне расположены следующие элементы распределения потоков воздуха:

сопла обдува стекол передних дверей;
боковые сопла подачи воздуха к водителю и пассажиру на переднем сиденье или на стекла передних дверей;
сопла обдува ветрового стекла;
центральные сопла подачи воздуха в салон;
воздуховоды подачи воздуха к ногам пассажиров на заднем сиденье;
воздуховоды подачи воздуха в зону ног водителя и переднего пассажира.

Количество, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления системой.

Минусы

Недостаток, о котором я хотел сказать – температура не регулируется половинчатыми градусами. Например, всегда считались оптимальными 22.5 градуса. Но такую температуру в Ладе Весте выставить невозможно. Можно поставить 22 или 23 градуса. Я считаю, что половина градуса для организма много значит. Человек это чувствует.

Иногда бывает 22 градуса – немного холодно, а 23 – слегка жарко. Но это, конечно, уже придирки. Повторю, что функции климат контроля Лады Весты меня полностью устраивают на все 100 процентов. Проверено на морозе -28 градусов – греет моментально, двигатель разогревается быстро. Жду от вас комментариев.

Через ПК

Порядок активации функции:

Запустить ddt4all. Выбираем порт. Выбираем адаптер. Ставим галочку и нажимаем Подключиться.
В открывшемся окне нажимаем кнопку отмеченную кружком (с лупой).
Выбираем поиск по CAN.

Выставляем значения в левых окнах, как указано на фото ниже.
В правом окне находим параметр «CL_CountryCfg»
Меняем значения (1-жаркий климат с плавным изменением температуры (по умолчанию); 2-жаркий климат с резким изменением температуры; 3-умеренный климат; 4-холодный климат)
Включить режим Эксперт (в меню сверху вторая иконка слева).
Сохраняем кнопкой «CL_CountryCfg», которая находится правее номера зоны.

Минусы

Неисправности кондиционера

Езда с кондиционером при появлении посторонних шумов достаточно опасна. При шумах, гудении, треске, появлении запаха гари возможно повреждение муфты кондиционера либо заклинивание компрессора. Причина поступления слегка прохладного потока воздуха вызвана загрязнением конденсатора. Любые неисправности с кондиционером рекомендуется устранять в сервисном центре Лада Веста. Регулярное обслуживание дает возможность использовать кондиционер на протяжении долгого времени.

К сожалению данная функция устанавливается лишь в самые дорогие комплектации люкс и эксклюзив, всем остальным всё также приходится пользоваться обычным управлением климатической системы.

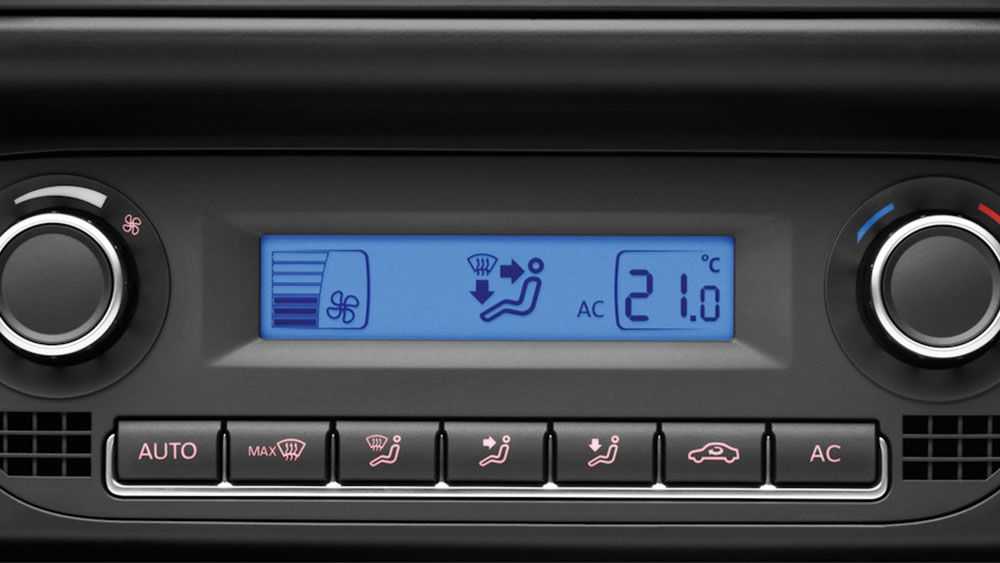

Сам блок управления климатической системой с климат контролем, немного отличается от обычных, которые устанавливаются в базовую и комфорт комплектацию автомобиля. На блоке появились дополнительные кнопки, такие как auto и defrost MAX, а шкала теперь показывает не просто деления в виде вертикальных палочек, а выбранную температуру в цифрах. Кнопка AUTO отвечает непосредственно за климат контроль, при ее включении климатическая система будет в автоматическом режиме поддерживать заданную на дисплее температуру салона.

Кнопка defrost Max активируют сразу несколько функций, которые помогают с обледенением ветрового, боковых и заднего стекла, а также боковых зеркал. При включении данной функции активируется обогрев заднего и ветрового стекла, обогрев боковых зеркал, а система подачи воздуха направляет поток непосредственно на стекла. Кроме всего перечисленного также будет активирован кондиционер, если температура на улице не противоречит принципам работы кондиционера. Данный функционал поможет максимально быстро избавиться от от льда и снега на стеклах автомобиля.

Автоматический режим

Какие недочеты определены?

Хотя автомобиль Лада Веста с климат-контролем поступил на продажу не так давно, водители и мастера выявили несколько недочетов. С ними необходимо ознакомиться заранее, дабы в процессе использования проблем не было.

Заслонки, которые перемещаются, когда работает система, немного хрустят. Поэтому неопытные водители могут насторожиться. Их состояние периодически проверяют, дабы исключить ухудшение работы климатической системы, ее стремительный выход из строя.
Подогретая теплая воздушная масса направлена немного выше, чем педали. Устанавливать воздуховоды так невыгодно, поскольку в нашем государстве морозы довольно сильные.
Обдув и обогрев задних, лобовых стекол выполняется неравномерно. Поэтому ледяная корка с заднего стекла сходит быстрее. Поэтому не обеспечивается приемлемая видимость. Ввести соответствующие изменения в настройки такой агрегат, как кондиционер или климат контроль, проблематично. С этим справятся только ответственные мастера.
Введенные в состав центральные дефлекторы отличаются небольшим диапазоном для регулировки. Это вводит определенные ограничения.

Дабы успешно пользоваться климат-контролем, который установлен в автомобиль Лада Веста, необходимо изучить предназначение блока управления и кнопок. Ведь от правильности использования кнопок зависит, насколько эффективным будет устройство. Поэтому в некоторых случаях может потребоваться помощь мастера, специалиста.

Автоматический режим

При включении климатической системы по умолчанию запускается её функционирование в автоматическом режиме, предполагающем распределение потока воздуха таким образом, чтобы обеспечить поддержание температуры на заданном уровне, раздельно для левой и правой стороны салона. Если во время движения автомобиля были установлены параметры работы климатической системы, отличные от первоначальных, вернуться к ним можно, нажав кнопку «AUTO» (загорится жёлтый светодиод, встроенный в клавишу). Установка желаемой зонной температуры производится соответствующими поворотными регуляторами. Производитель рекомендует придерживаться значения 22° C (по Фаренгейту – 72°) – такая температура считается наиболее комфортной для всех присутствующих в автомобиле.

Изменение этого показателя производится, если по каким-либо причинам данная температура не устраивает водителя или пассажиров. При этом следует учесть, что климат-контроль позволяет устанавливать температуру в пределах 16 – 29,5 градусов по Цельсию (61 – 86 градус по Фаренгейту), причём эти значения являются условными – в зависимости от внешних факторов они могут незначительно смещаться в ту или иную сторону.

Автоматическое поддержание заданного микроклимата осуществляется посредством контролирования скорости поступления воздуха в салон, распределения тёплого и холодного воздуха для получения заданной температуры, а также посредством регулирования направления обдува. Климат-контроль умеет интерпретировать величину солнечного излучения, соответствующим образом изменяя параметры работы климатической системы. Этому способствует установка датчика солнечного излучения. Отключение автоматического режима происходит при нажатии любой из регулирующих кнопок, включая кнопу «ECON». Но это не означает, что климат-контроль перестаёт поддерживать заданные параметры работы – просто считается, что установлены новые значения, которые сохранятся при выключении зажигания после остановки автомобиля.

Преимущества установки климат-контроля

Какие преимущества получили автовладельцы после установки климатической системы?

Заданный температурный режим поддерживается автоматически. При необходимости блок управления корректирует заданный режим. Выполнять ручную регулировку необязательно.
В состав системы введен эффективный электронный блок. С его помощью легко установить изменения температуры. Поэтому и охлаждение, обогрев осуществляется быстро.
Водители автомобилей концентрируются на дороге, маневрируют. Настройку температурного режима или подачи воздуха не выполняют. Все эти действия выполняются автоматически. При необходимости проводят перепрограммирование блока управления.
Такие функции, как нагрев, охлаждение, отключаются автоматически, если в их использовании нет нужды. В результате, сокращаются затраты топлива, снижается нагрузка на генератор и силовой узел.
При использовании правильно работающей системы снижается вероятность промерзания лобовых, боковых стекол. Ведь при необходимости на поверхности подается теплый воздух.

Перевод единицы измерения температуры Climatronic

В некоторых странах (например, США), действуют стандарты единиц измерения, отличающиеся от принятого в большинстве стран Европы стандарта СИ. В частности, температура там измеряется в градусах по Фаренгейту. Если вы, к примеру, приобрели американский Фольксваген Гольф 3, климат-контроль в нём будет настроен на отображение градусов в стандарте, принятом в этой стране. Но это не проблема – для переключения на метрическую систему достаточно нажать на клавишу 17, а затем, не отпуская её – на клавишу 9. На дисплее оба температурных показателя будут переведены в противоположную систему измерения. Точно так же осуществляется и обратная операция, перевод из Цельсия в Фаренгейты.

Как узнать о температуре

Показатели температуры салона Lada Vesta отображаются на индикаторе, установленном между ручками управления. Водитель ориентируется по изображению на графической шкале и оборотам вращения вентилятора, поскольку цифровые значения в блоке управления отопителем отсутствуют.

Конструкторы этой модели Веста оборудовали климат контроль несколькими версиями подачи воздуха. Как контроль климата работает? Имеется пять комбинаций: простые – исключительно обдув ног, и совмещенные – параллельный обдув ног и лица водителя.

Переключение проводится посредством кнопок, расположенных снизу и сверху индикатора по три штуки. Средняя кнопка из нижнего ряда используется для синхронного обдува лобового стекла, обогрева боковых зеркал и заднего стекла. При активации опции включается подсветка светодиода.

Как будет выглядеть панель управления в будущем

Когда на Ладе Весте, все-таки, будет установлен климат контроль, общий вид панели управления останется прежним. Однако содержание изменится. Так на левом верньере уже не будет значков, но появятся деления, по которым и надо ориентироваться. С их помощью водитель сможет визуально контролировать уровень подачи теплого или холодного воздуха.

Но это для ручного режима управления. В Lada Vesta можно будет перейти на автомат, и тогда климатическая система будет самостоятельно устанавливать температуру в салоне, ориентируясь на датчик. Для перехода автоматический режим достаточно нажать нужную клавишу в нижнем ряду.

Переключиться с кондиционера на печку и наоборот можно нажатием на верньер. Таким же путем запускается рециркуляция воздуха, только правой ручкой. Индикация температуры в Lada Vesta выведена на маленький цифровой дисплей, установленный на том месте, где в более дешевых моделях находится графическая температурная шкала. Как и в более простом исполнении все кнопки и ручки оснащены световыми индикаторами, загорающимися после активации режима.

Климат контроль в автомобилях Лада Веста

В момент появления автомобиля Лада Веста на российском рынке, абсолютно все модификации модели комплектовались обычным кондиционером, которым надо было управлять вручную. Естественно, данный факт сильно огорчил потребителей, а завод-изготовитель вскоре признал свою ошибку и добавил в блок климатического управления автомобиля функцию климат контроля. К сожалению данная функция устанавливается лишь в самые дорогие комплектации люкс и эксклюзив, всем остальным всё также приходится пользоваться обычным управлением климатической системы.

Для включения обогрева лобового стекла не существует отдельной кнопки, он включается автоматически вместе с другими функциями автомобиля, при нажатии клавиши defrost MAX. Кондиционер автомобиля можно включить и в ручном режиме, для этого достаточно нажать на ручку регулировки температуры в салоне автомобиля, после чего загорится световой индикатор, сигнализирующий о исправной работе кондиционера. Кондиционер оборудован автоматической защитой и не включится при уличной температуре ниже нуля. Нажатие на правую ручку регулировки также доступно, однако она отвечает уже не за кондиционер, а за циркуляцию воздуха в салоне, если активировать данную функцию, поступление воздуха в салон будет максимально ограничено, что в свою очередь позволит избавиться от выхлопных газов идущего спереди грузового автомобиля.

Принцип использования устройства

Каждый вид авто индивидуален и отличается уровнем комплектации. Поэтому и средства управления климат-контролем могут отличаться в зависимости от того, насколько дорогой и известный автомобиль. Как правило, сегодняшние модели оснащают классической системой управления, состоящей из кнопок и селекторов-крутилок, либо сенсорной, где все настройки выполняются при помощи встроенного дисплея доступа к функционалу.

В целом, система активируется при помощи нажатия клавиши On/Off. Чтобы включить работу кондиционера, потребуется нажать A/c. Регулировка температурного режима осуществляется при помощи вращающегося селектора либо задается соответствующее значение на сенсорном дисплее. Для возможности автоматически поддерживать установленные параметры производитель предусматривает кнопку Auto. Отдельно при помощи вращающегося селектора либо сенсорных настроек можно указать направление обдува на пассажиров, либо окна.

Чтобы установка как можно дольше эксплуатировалась без каких-либо проблем, производители рекомендуют ежегодно проводить ее профилактику, определяя герметичность системы и устраняя возникающие проблемы. В случае необходимости, специалисты сервиса проводят дозаправку системы специальным хладогеном.

Режимы работы климат-контроля на Лада Веста

Климат-контроль на Лада Веста имеет два способа работы автоматический и регулировка, осуществляемая водителем.

Климат-контроль

Ручной

Ручное управление имеет функции:

Вентиляция в ноги;
Обдув остекления салона и ног.

Появилась возможность применения функций с использованием обогрева:

Ног;
Обдува лобового и боковых стекол;
Вентиляция зоны ног;
Система климат-контроля имеет возможность направлять горячий воздушный поток на лобовое стекло.

Автоматический

При нажатии клавиши AUTO блок управления самостоятельно производит не только подачу в салон Лады желаемую температуру воздуха, но и осуществляет контроль:

Скорости движения воздушного потока с отображением значения на дисплее;
Распределяет воздушные потоки через определенные дефлекторы;
Контролирует температуру подаваемого воздуха;
В зависимости от окружающей обстановки включает режим рециркуляции и кондиционирования.

Следует знать, что долго использовать закрытую заслонку забора воздуха нельзя, так как в этом случае запотевают стекла и появляется неприятный запах в салоне, а у водителя может начаться кислородное голодание, что приведет к аварийной ситуации.

Особенности работы системы кондиционирования

Включение кондиционера возможно исключительно при работающем силовом агрегате, однако температура наружного воздуха не должна быть ниже 5 °С, а вентилятор нужно включить (независимо от скорости). При этом как минимум один из дефлекторов обдува, обозначенный на схеме цифрами 5 и 6, необходимо открыть. В противном случае возможно обледенение испарителя и прекращение подачи воздуха. Кроме того, под машиной могут появиться капли конденсата.

Во избежание простуды, настоятельно рекомендуется не направлять поток холодного воздуха на тело. А если влажность воздуха повышенная, не стоит направлять воздух на лобовое стекло, так как это может спровоцировать запотевание.

Что касается работы системы кондиционирования, то при ее функционировании растет расход горючего, потому как работа привода кондиционера требует части мощности двигателя. Кроме того, во время езды с прицепом или передвижения по гористой местности, кондиционер может сам отключаться, в целях предотвращения перегрева силового агрегата.

Чтобы выключить кондиционер Лада Веста, достаточно нажать клавишу 18 и система перестанет работать, а иконка погаснет.

И Веста и Иксрэй, впрочем как и другие модели АвтоВАЗа, в зависимости от комплектации оснащаются кондиционером или климат-контролем. Многие путают эти понятия, или же для кого-то это одно и то же. Но правда немного отличается, чем некоторые думают.

Кондиционер — система, способная подавать холодный воздух в авто. Строение кондиционера: компрессор, радиатор с фреоном, датчик температуры.

Климат-контроль — это целая система, управления температурой воздуха в салоне. Помимо-того, что она может охлаждать температуру (обычный кондиционер), она так же может и поддерживать постоянно заданную температуру, регулируя потоки воздуха, скорость вентилятора печки, направление потоков воздуха.

Иными словами, кондиционер — это холодильник, способный только охлаждать, климат контроль же — целая система, способная постоянно поддерживать заданную температуру.

Отличие Весты и Иксрэя от других моделей АвтоВАЗа заключается в ином блоке управления отопителем, кондиционером и воздуховодами.

На Ладу Весту климат-контроль устанавливается только в комплектации Люкс.

Немного о ньюансах климатической системе Весты:

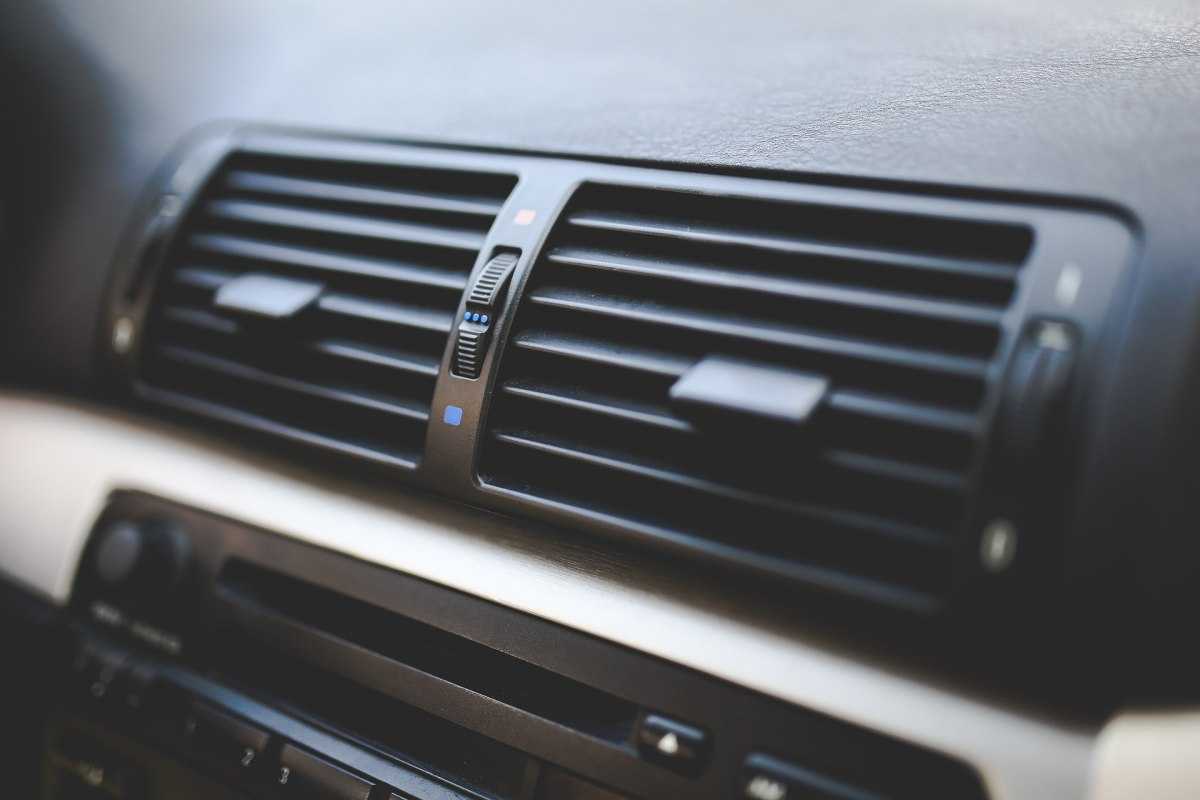

Центральные сопла воздуховодов имеют небольшой «рабочий диапазон» наклона
Температура регулируется с шагом в 1 градус, а не 0,5 градуса, как на иномарках (т.е. Выставить температуру 19,5 не получится)
Слышна работа компрессора, момент включения/выключения.

В целом, климат-контроль на Ладе Весте работает хорошо, и не вызывает каких-либо проблем.
