Диагностика Лады Гранта своими руками

Диагностика по моделям авто 1 комментариев 16 мая 2019 Просмотров: 9978 Рейтинг:

Время прочтения

Сложность материала:

Для профи — 4 из 5

Самостоятельная компьютерная диагностика автомобилей Лада Гранта доступна для каждого владельца данного авто, так как на Грантах впервые интегрировали CAN-шину в ЭБУ. Благодаря этому с подключением простого ELM327 диагностического адаптера не возникнет проблем, а программу для диагностики бесплатно можно скачать из интернета.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ, а так же какой автосканер и программу выбрать для диагностики Ганты. В статье имеются полезные ссылки на более подробные инструкции, а так же обзоры.

Автор сайта elm327-obd2.ru

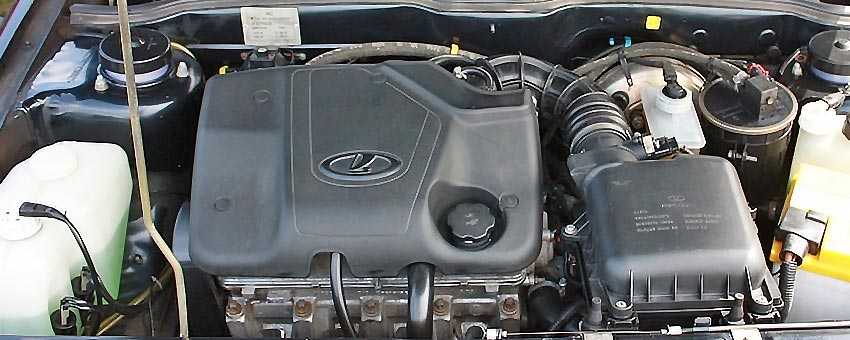

Двигатели Лада Гранта 8 клапанов

Такой силовой агрегат ставился лишь до декабря 2014 года, пока не уступил место двс 11186. Это инжекторный 8-клапанный мотор с одним распредвалом, ременным приводом ГРМ и без гидрокомпенсаторов, так что тепловые зазоры клапанов тут придется регулировать самому. Благодаря специальным лункам в поршнях, при обрыве ремня клапана здесь никогда не гнет.

Проблем с этим мотором хватает, прежде всего владельцев донимают всевозможные шумы, стуки, вибрации. Много неприятных сюрпризов вам может подкинуть ненадежная электрика, а также капризный термостат. Из-за плохого топлива порой здесь случается прогар клапанов.

1.6 л 11183 МКП5
Тип инжектор
Топливо бензин АИ-92
Расположение поперечное
Цилиндры 4 в ряд
Клапана 8
Рабочий объем 1596 см³
Мощность 82 л.с.
Крутящий момент 132 Нм
Разгон до 100 км/ч 12.6 с
Скорость (макс) 165 км/ч
Экологич. класс Евро 4
Расход город 9.7 л
Расход трасса 6.1 л
Расход смешанный 7.4 л

Подобно обо всех деталях конструкции двс рассказывает сайт Motor VAZ

Данный агрегат является усовершенствованной версией предыдущего. Тут уже облегченная поршневая с антифрикционными вставками, ремень ГРМ от Gates с ресурсом в 180 тысяч км, электронная дроссельная заслонка, развитая рубашка охлаждения и много других доработок, благодаря которым удалось вписать этот довольно старый мотор в строгие эконормы ЕВРО 4. Из-за новых поршней без лунок в днище, при обрыве ремня клапана практически всегда гнет. Обновление: в середине 2018 года производитель оснастил агрегат безвтыковыми поршнями.

Список характерных неисправностей данного силового агрегата довольно велик. Владельцы авто с таким мотором регулярно сталкиваются с прогаром клапанов по вине плохого бензина, перегревами, течами масла, отказами всевозможных датчиков, а еще глюками системы Е-газ.

1.6 л 11186 МКП5 1.6 л 11186 АКП4
Тип инжектор инжектор
Топливо бензин АИ-92 бензин АИ-92
Расположение поперечное поперечное
Цилиндры 4 в ряд 4 в ряд
Клапана 8 8
Рабочий объем 1596 см³ 1596 см³
Мощность 87 л.с. 87 л.с.
Крутящий момент 140 Нм 140 Нм
Разгон до 100 км/ч 12.2 с 14.2 с
Скорость (макс) 167 км/ч 160 км/ч
Экологич. класс Евро 4 Евро 4
Расход город 9.0 л 10.4 л
Расход трасса 5.8 л 6.1 л
Расход смешанный 6.6 л 7.7 л

Технические особенности двигателя описаны в статье журнала За Рулем

Как демонтировать ЭБУ?

Снять контроллер собственными руками несложно:

  • Производятся операции, обеспечивающие доступ к устройству, например, частичный демонтаж центральной консоли или разборка панели приборов.
  • ОБЯЗАТЕЛЬНО снимается минусовая клемма аккумулятора чтобы избежать возникновение аварийных ситуаций с подключенным блоком.
  • Снимаются фиксирующие защелки или хомуты на шлейфах датчиков, исполнительных механизмов и питания.
  • Отсоединяются разъемы.
  • Выкручиваются фиксирующие болты и вынимается ЭБУ.

Решение о ремонте или замене принимается на основании диагностики. В любом случае выход из строя влечет значительные расходы – стоимость блоков для отечественных автомобилей лежит в пределах 10-20 тыс. руб., для иномарок 14-50 тыс.руб. (в зависимости от класса авто). Ремонт обойдется 40 — 50% указанных сумм.

Видео с инструкцией по замене блока ECU на моделях ВАЗ.

Системы электронных блоков управления [3] [ править | править код ]

  • ABS (Anti-lock braking system) – Антиблокировочная система.
  • ACU (Airbag Control Unit) – Блок управления подушками безопасности.
  • Amplifier (Звуковой усилитель).
  • BCM (Body Control Module) – controls door locks, electric windows, courtesy lights, etc. – Контроллер бортовой электроники.
  • Brake Control Module (ABS or ESC) – Модуль управления тормозной системой.
  • CCP (Climate Change and Prediction) – Блок управления климат-контролем.
  • CCU (Convenience Control Unit)
  • CD Changer (Проигрыватель компакт-дисков).
  • Cellular Telephone (сотовый телефон).
  • Chime (Система звукового оповещения).
  • CV RSS (Continuously Variable road sensing suspension) – Подвеска с бесступенчатой изменяемой жесткостью амортизаторов).
  • DCU (Door Control Unit) – Блок управления дверьми.
  • Digital Radio Receiver (Цифровой радиоприемник).
  • DIM (Dashboard Integration Module) – Интегрированный модуль приборной панели.
  • Door Module (s) (Дверные контроллеры).
  • Driver Door Module (Контроллер водительской двери).
  • Driver Information Center – (Система информации водителя).
  • Dual Zone HVAC – Двухзонный климат-контроль.
  • E&C Bus (Мультиплексная шина систем комфорта).
  • ECM (Engine Control Module) – Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.)
  • ELC (Electronic level control) – Пневмоподвеска с электронным контролем уровня положения кузова).
  • EPS (Electric power steering) – Электрический усилитель руля.
  • ESP (Elektronic Stability Program) – Электронный контроль устойчивости.
  • ETACS (Electronic Timing And Control System) – Электронная система полного управления автомобилем
  • Head Up Display (Контроллер верхнего информационного дисплея).
  • HMI (Human Machine Interface) – (Board Computer) – Бортовой компьютер.
  • HPS (Hydraulic power steering) – Гидравлический усилитель руля.
  • HVAC (Heating, Ventilation and Air Conditioning) – Климат-Контроль.
  • IPC (Instrumental Panel Cluster) – Электронная комбинация приборов.
  • Memory Mirror Module (Контролер зеркал с памятью).
  • Memory Seat Module (Контроллер сидений с памятью).
  • Multifuncton Alarm Module – Многофункциональный охранный модуль.
  • Navigation Radio (Радио с навигационной системой).
  • OnStar (Навигационная система).
  • Passenger Door Module (Контроллер двери пассажира).
  • PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
  • Personalization (Система авторизованного доступа).
  • PPS (Passenger Presence System) – Система контроля наличия пассажира.
  • PSCU (Electric Power Steering Control Unit — Generally this will be integrated into the EPS powerpack.
  • Radio (Радиоприемник).
  • RCCP (Rear Climate Change and Prediction) – Задняя панель управления климат-контролем.
  • Rear Aux Climate Module – Дополнительная задняя климатическая установка.
  • Rear Seat Entertainment (Развлекательный центр задней части салона).
  • Remote Function Actuation (Дистанционное управление).
  • RIM (Rear integration module) – Интегрированный модуль задней части салона.
  • RSS (Road Sensing Suspension) – Подвеска с изменяемой жесткостью амортизаторов.
  • SIR (Supplemental Inflatable Restraint) – Дополнительные (Airbags) подушки безопасности.
  • SCU (Seat Control Unit)
  • SCU (Spee
  • Serial Data Gateway (Контроллер мультиплексной шины).
  • TСМ (Transmission control module) – Модуль управления трансмиссией.
  • TCS (Traction control system) – Антипробуксовочная система.
  • TCU (Telephone Control Unit) – Блок управления телефоном.
  • VTD (Vehicle Thief Deterrent) – Охранная сигнализация.

Серийные прошивки ВАЗ Bosch M7.9.7+

 Bosch M7.9.7 новая аппаратная реализация (M7.9.7+) Идентификатор ПО Номер ВАЗ Примечание B103EQ12 2111 – 1411020-80 1 Серийная версия для новой аппаратной реализации, нормы Е2 B103ER12 2111 – 1411020-80 2 Серийная версия для новой аппаратной реализации, нормы Е2 B104DQ17 21114 – 1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B104DR17 21114 – 1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B105DQ09 21124 – 1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B105DR09 21124 – 1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B105DR10 21124 – 1411020-30 3 Серийная версия для новой аппаратной реализации

ЭБУ производства France, нормы Е2 B108DQ09 21124 – 1411020-10 1 Серийная версия для новой аппаратной реализации, нормы Е3 B108DR09 21124 – 1411020-10 2 Серийная версия для новой аппаратной реализации, нормы Е3 B109DR02 21124 – 1411020-20 3 Серийная версия для новой аппаратной реализации, нормы Е3 B119DQ01 21114 – 1411020-20 1 Серийная версия Eвро‑3 для новой аппаратной реализации, XC05_M7A1, нормы Е3 B119DR02 21114 – 1411020-20 Богдан, серийная версия, софт XC06_M7A1, нормы Е4 B120EQ16 21214 – 1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B120ER16 21214 – 1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B120ER19 21214 – 1411020-30 3 Серийная версия для новой аппаратной реализации, нормы Е2 B122HR01 21230 – 1411020-90 1 Серийная версия для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е2Внимание! Прошивка имеет проблему со включением вентиляторов B122HR91 21230 – 1411020-90 2 Серийная версия для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е2 22XC052S 21230 – 1411020 «Клон» B122HR01, нормы Е4 22YC041S 21230 – 1411020-40 Нива – Шевроле, нормы Е4 B114ER18 21214 – 1411020-20 Серийная версия для новой аппаратной реализации на а/м Нива 21214, нормы Е3 B114ER17 21214 – 1411020-20 Серийная версия для новой аппаратной реализации на а/м Нива 21214. Версия с экспортного автомобиля, нормы Е3 B126ES01 2104 – 1411020-10 1 Серийная версия для новой аппаратной реализации дя автомобилей «классика» 1,45 л., нормы Е2 B126ER02 2104 – 1411020-10 2 Серийная версия для новой аппаратной реализации дя автомобилей «классика» 1,45 л., нормы Е2 B102CQ05 Калина 1 Серийная на Калину, нормы Е3  B102CR06 Калина 2 Серийная на Калину, нормы Е3  B101CR01 11183 – 1411020-02 1 Серийная на Калину, нормы Е2 B101CR02 11183 – 1411020-02 2 Серийная на Калину, нормы Е2 B104CR01 21114 – 1411020-40 Калина, шильдик бумажный, нормы Е3 B104CR02 21114 – 1411020-40 Калина, отличия от CR01 только в порогах температуры вентиляторов, нормы Е3 B103CU03 21114 – 1411020-40 Калина, шильдик бумажный, без ДНД, нормы Е3 B173DR01 21126 – 1411020-10 1 Серийная на Приору, нормы Е3 B174DR03 21126 – 1411020-00 2 Серийная на Приору, нормы Е4* B174DR04 21126 – 1411020-00 3 Серийная на Приору, комплектация с ГУР, нормы Е4* B174DT05 21126 – 1411020-30 4 Серийная на Приору, нормы Е4* B174DT06 21126 – 1411020-30 5 Серийная на Приору, нормы Е4* B174DT07 21126 – 1411020-00 6 Серийная на Приору, нормы Е4* B173СR03 11194 – 1411020 1 Серийная на Калину 1,4 л., нормы Е3 B174СR03 11194 – 1411020-10 2 Серийная на Калину 1,4 л., нормы Е3 B174СT04 11194 – 1411020-10 3 Серийная на Калину 1,4 л., нормы Е3 22YB072S 2123 – 1411020-30 1 Серийная версия Евро‑3 для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е3  Прошивки ОПП**  Bosch M7.9.7+ B120ER1733XCO305B133ER17 21214 – 1411020-30 Прошивка ОПП с Нивы 1,8 (в идентификаторах 1,7)

Без датчика фаз.33XCO305 и B133ER17 – «клоны» B120ER17, нормы Е2 B121ER17 21214 – 1411020-10 Прошивка ОПП НТЦ ВАЗ на длинную Ниву, нормы Е3 B11KSS01 11196 – 1411020 Прошивка ОПП НТЦ ВАЗ на Калину Спорт 1,6 16V, нормы Е3 B13KSS02 21126 – 1411020-60 Прошивка ОПП НТЦ ВАЗ на Калину Спорт 1,6 16V. В архиве два варианта с разной КС и идентификаторами, нормы Е3

* Нормы токсичности указаны в соответствии с ИП ВАЗ ** ОПП – Опытно-Промышленное Предприятие, дочерняя компания АвтоВАЗ.Внимание! Некоторые прошивки на Bosch M7.9.7 могут быть представлены в двух видах, в сжатом формате «Combiloader» и обычные bin-файлы (с префиксом «с»)

Демонтаж

Снять блок управления очень просто. Достаточно открутить удерживающие болты и отсоединить шлейфы. Естественно, перед этими работами следует снять минусовую клемму с АКБ. На некоторых моделях автомобилей необходим разбор приборной панели. Зачастую блок находится со стороны печки или же под бардачком.

Выяснить, работает ли блок, очень просто. В половине случаев автомобиль просто не получится запустить. Также возможно, что заблокируются все системы, откроются все замки и тому подобное. В остальных случаях могут проявляться сбои в работе двигателя. Так, на некоторых машинах могут плавать обороты, возникают провалы. Двигатель может вообще не запускаться. Горят ошибки, которые не получается убрать при помощи ПО. Нужно отметить, что ЭБУ – это достаточно надежный узел. Поэтому если специально его не «топить», блок будет работать долго и исправно.

Как случаются поломки, если блок надежен? Все просто – достаточно короткого замыкания или попадания на плату влаги. Также ЭБУ не любит физических воздействий и коррозии.

Блок управления двигателем Лады Гранты

Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.

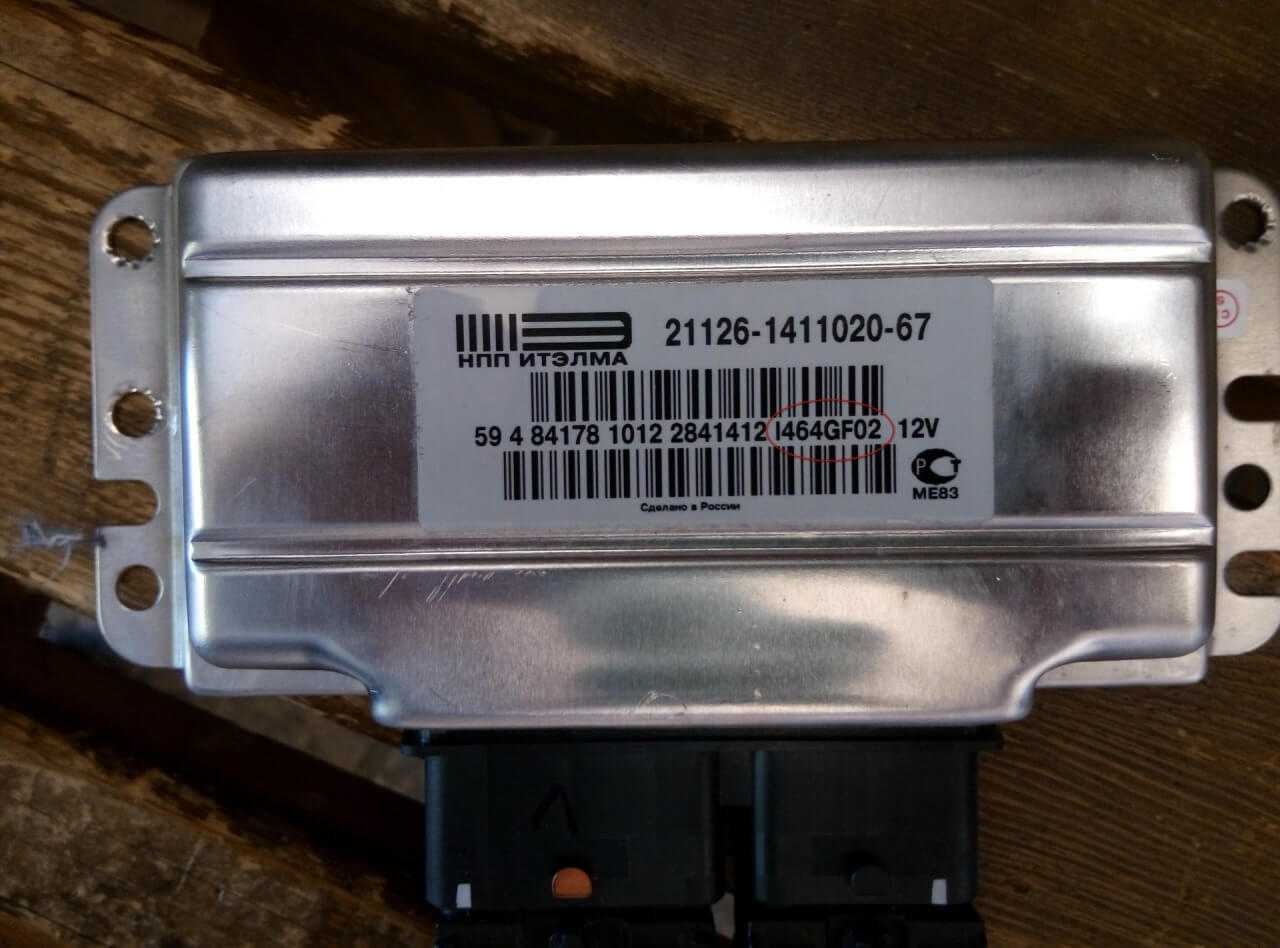

Часто ставят контроллер «Стандарт» с номером Ителма 11186-1411020-22: Данный ECU не имеется совместимости с более ранними моделями ВАЗ . В ранних ВАЗах, например, Приора, ЭБУ шёл с К-каналом для передачи данных.

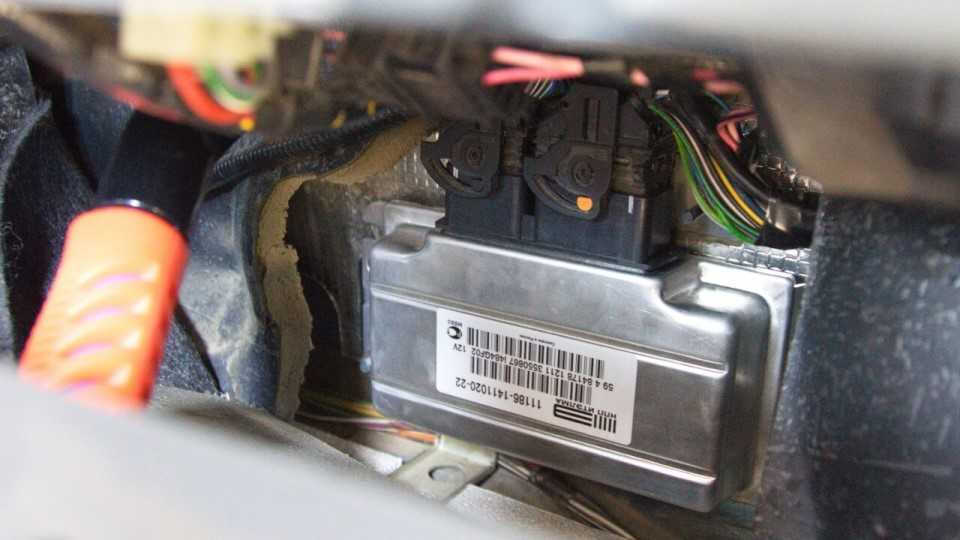

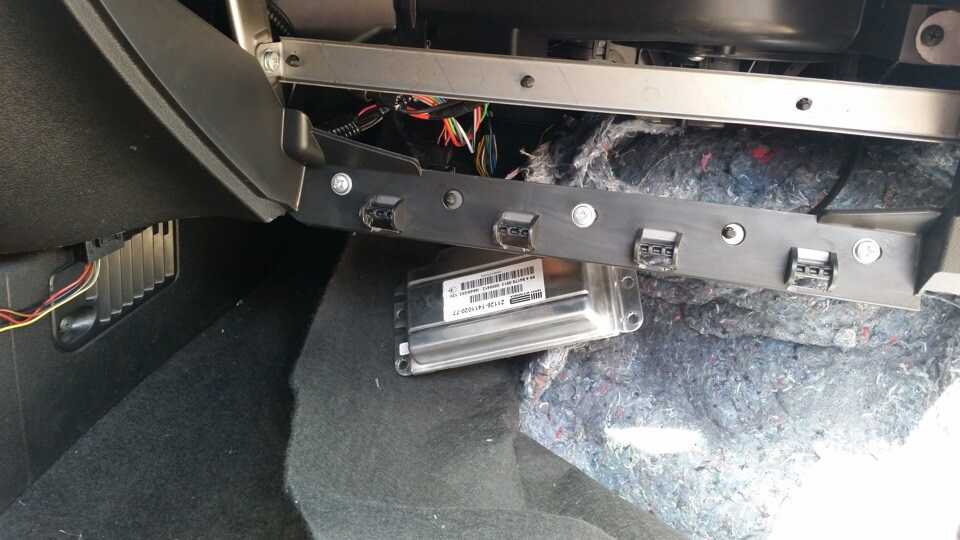

Расположение ЭБУ у Гранты:

«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.

Прошивки ЭБУ:

У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».

Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.

Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.

Самодиагностика

На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

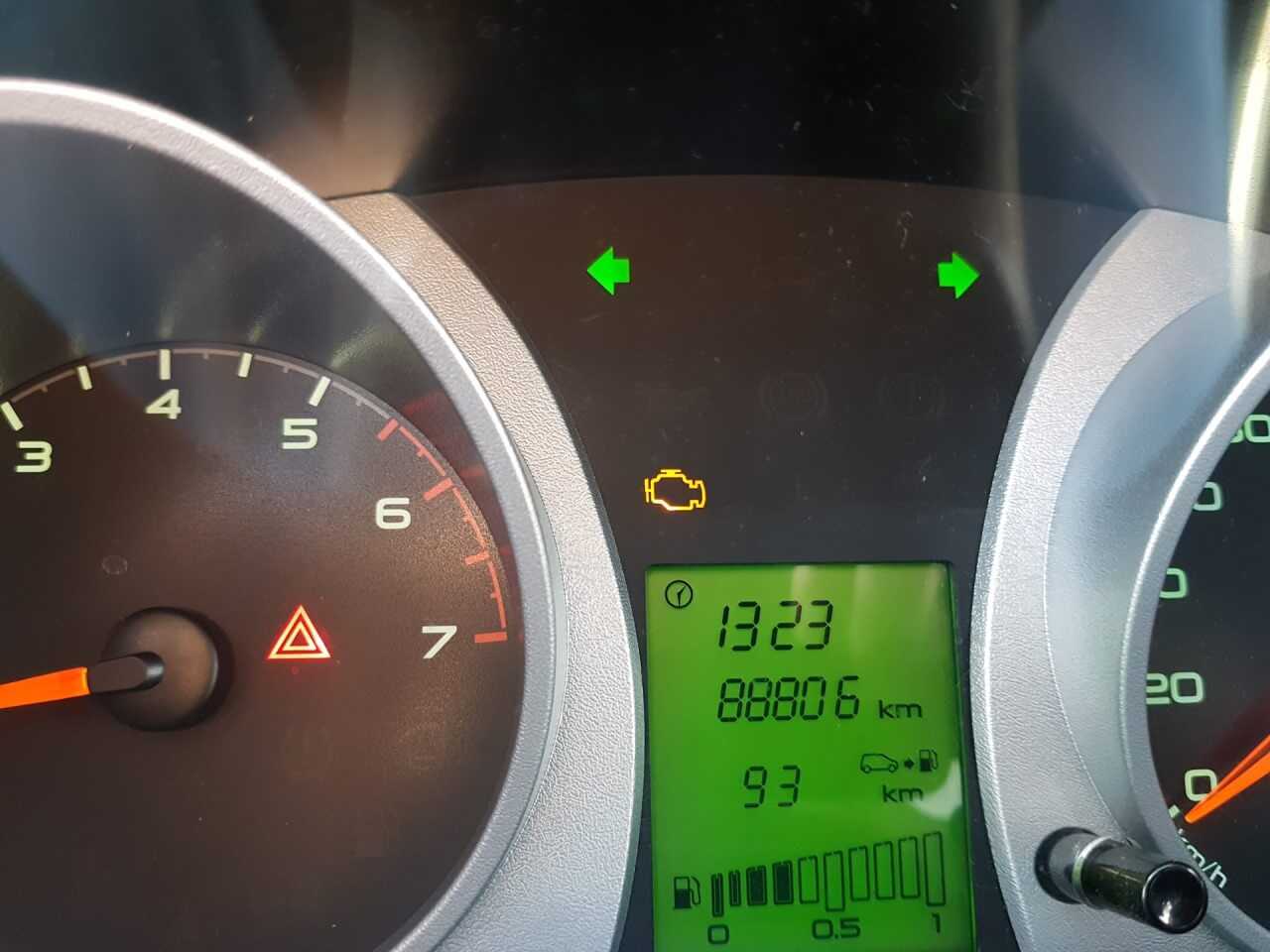

Загорелся Check Engine на Гранте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Обзоры диагностических сканеров для LADA GRANTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Коротко о ЧИП–тюнинге.

ЧИП–тюнинг подразумевает модификацию чипов, точнее, содержащихся в них программ. Для ЭБУ это означает частичную или полную замена прошивки, определяющей алгоритм работы устройства.

С помощью чип тюнинга можно добиться значительного улучшения функционирования систем автомобиля, например, без серьезных технических переделок получить прирост отдаваемой мощности в пределах 10-15%. Такая операция позволит также:

  • адаптировать двигатель к другой марке топлива (например, использовать 92 бензин вместо более высокооктановых);
  • добиться стабильной работы агрегатов в различных условиях, к примеру, при включенном кондиционере;
  • предотвратить появление части ошибок;
  • программно отключить вышедший из строя или препятствующие оптимальной работе узлы и элементы систем (например, при поломке катализатора);
  • снять установленные ограничения (наиболее популярно — изменение ограничение максимальной скорости).

При использовании соответствующего оборудования и незначительной подготовке процесс занимает не более 15 минут. «Откатить» прошивку до стандартной заводской так же просто и быстро.

Практически единственная проблема, препятствующая широкому распространению чип-тюнинга — цена вопроса. Прошивки практически для каждого автомобиля выкладываются в сети. Однако устройство для программирования ЭБУ стоит достаточно дорого (особенно для иномарок). В сервисных центрах услуга обойдётся в пределах 10-30 тыс. руб. Соответственно, прежде чем ею воспользоваться следует тщательно взвесить все преимущества, которые могут быть получены.

В автомобильной электронике электронный блок управления (ЭБУ) – это общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле.

  • Контроллер ЭСУД (электронная система управления двигателем).
  • ECM (Engine Control Module) – модуль управления двигателем.
  • ECU (Electronic Control Unit) – электронный блок управления, является общим термином для любого электронного блока управления. (См. п. 3.9. SAE J1979 .)

Виды ЭБУ подразделяются на Электронный (ECU) / Блок управления двигателем (ECM), Совмещенный моторно-трансмиссионный блок управления, Блок управления трансмиссией, блок управления тормозной системой, центральный модуль управления, центральный модуль синхронизации, главный электронный модуль, контроллер кузова, модуль управления подвеской, блок управления, или модуль управления. Взятые вместе, эти системы иногда называют компьютер автомобиля. (Технически это не единый компьютер, а несколько блоков.) Иногда одна сборка включает в себя несколько отдельных модулей управления.

Некоторые новые автомобили включают в себя до 80 ЭБУ. Встроенное программное обеспечение в ЭБУ продолжает развиваться в соответствии с количеством, сложностью и изощренностью . Управление увеличением сложности и количеством ЭБУ в автомобилестроении стало одной из ключевых задач.

Типовые параметры работы инжекторных двигателей ВАЗ

Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них.

На что в первую очередь надо обратить внимание при анализе параметров работы двигателя?

1. Двигатель остановлен.1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть). Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры.

1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.

1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.

2. Двигатель работает на холостом ходу.

2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.

2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.

2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек

Собственно не так важно само время впрыска, как его коррекция

2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.

2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.

2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.

2.7 Цикловое наполнение и фактор нагрузки. Для «январей» типичный цикловой расход воздуха: 8ми клапанный двигатель 90 – 100 мг/такт, 16ти клапанный 75 -90 мг/такт. Для блоков управления Bosch 7.9.7 типичный фактор нагрузки 18 – 24 %.

Теперь рассмотрим подробнее, как на практике ведут себя эти параметры. Поскольку для диагностики я пользуюсь программой SMS Diagnostics (Алексею Михеенкову и Сергею Сапелину привет!) , то все скриншоты будут оттуда. Параметры сняты с практически исправных автомобилей, за исключением отдельно оговоренных случаев.

Источник

Диагностика

Чтобы расшифровать появившиеся коды ошибок, необходимо осуществить диагностику транспортного средства. Проверка машины может осуществляться несколькими способами. О них мы поговорим далее.

Диагностика со сканером

Чтобы произвести проверку при помощи сканера, необходимо бортовой компьютер «Штат Х1» подключить к тестеру или ноутбуку посредством диагностического кабеля. Сканер или ноутбук должен быть оснащен программным обеспечением, предназначенным специально для диагностики. В нашей статье мы рассмотрим пример с программой KWP_D.

Помимо этой утилиты вам также нужно будет найти специализированный OBD-II адаптер. Он необходим для того, чтобы передавать информацию с бк на ноутбук через USB-выход. Разъем для диагностики находится рядом с селектором коробки передач, под крышкой. К нему и нужно подключить сканер.

Лампа Check говорит о возможных поломках бк

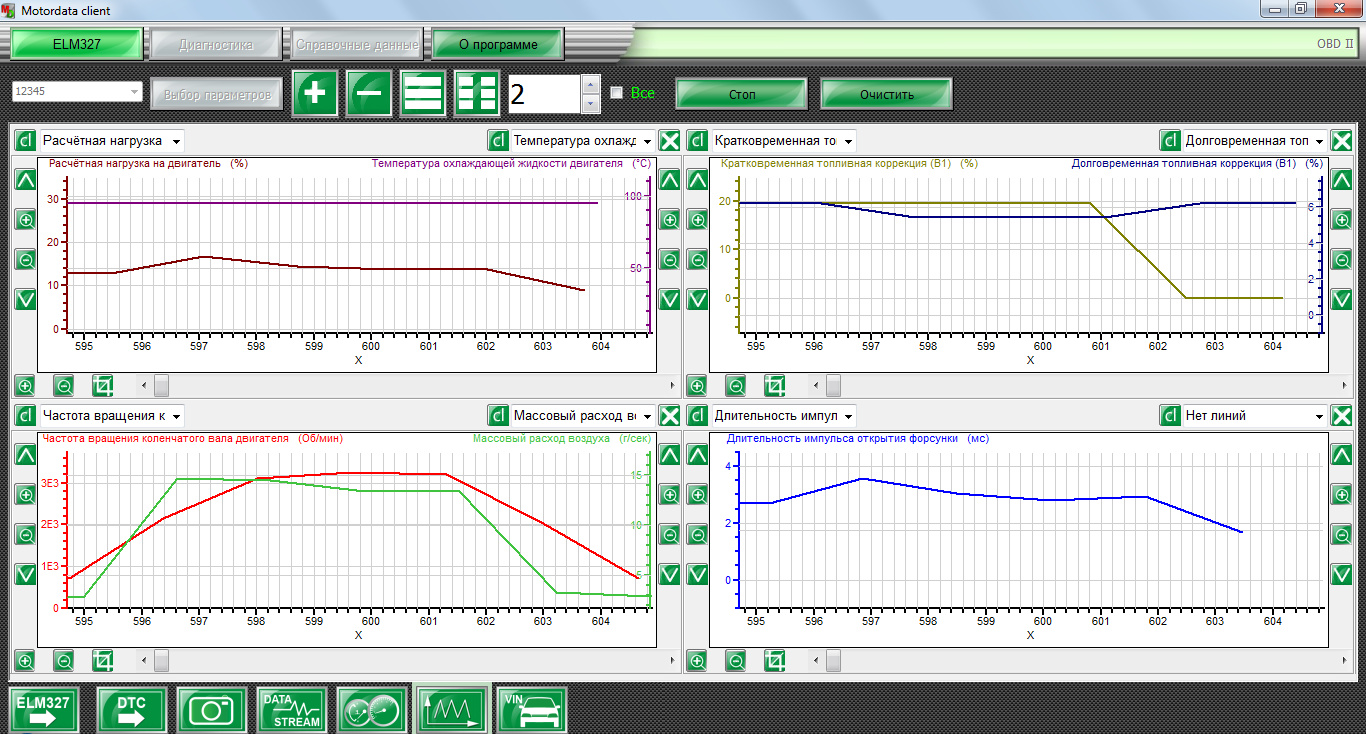

Когда программа будет установлена, при подключении вы увидите, что в системе появился СОМ-выход с определенным номером. Этот номер необходимо будет переназначить на любой из четырех — 1-4. Когда это сделано, ноутбук нужно подключить к бк, затем запустить зажигание и включить ПО.

Как известно, любой мотор авто имеет свои характеристики, которые определяют его работу. Если эти характеристики отличаются от стандартных, то это значит, что с работой двигателя что-то не то

Первый момент, на который нужно обратить внимание — это характеристика DTC. Если в системе бк обнаружены неисправности, то откройте вкладку «Кода ошибок» и найдите номер вместе с расшифровкой

Обратите внимание: с вашей Ладой Грантой будет все в норме, если измеренные характеристики не отличаются от стандартных больше, чем на 20%.

Диагностика без сканера

Проверка машины без сканера — совсем нетрудное занятие. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе авто.:

  1. На панели приборов нажмите кнопку, которая отвечает за сброс дневного пробега. Одновременно с этим проверните ключ и включите зажигание, но не запускайте мотор. В этом случае запускается режим проверки приборного щитка, который поможет определить, все ли элементы панели функционируют исправно.
  2. Затем нажмите на кнопку на рычаге включения стеклоочистителей. Таким образом на экранчике появится сначала версия прошивки бк «Штат Х1», а затем вы увидите комбинации возможных неисправностей, если они есть.

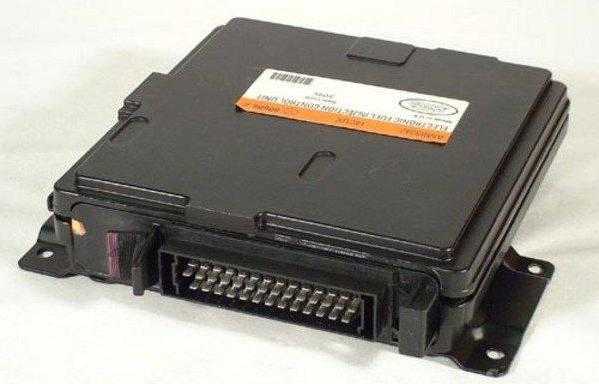

Как выглядит ЭБУ и что собой представляет?

Блок управления изготавливают в самых разных корпусах. Зачастую это пластиковые или алюминиевые основания. К примеру, ЭБУ ВАЗ-2172 изготовлен в пластиковом корпусе. На большинстве иномарок корпус металлический. Материал по большей части зависит от места расположения блока. Так, если на моделях от АвтоВАЗ блок установлен в салоне, то он из пластика. Если бы его устанавливали под капотом, сделали бы из металла.

Но корпус – это далеко не весь ЭБУ. Внутри корпуса находится электронная плата. Это и есть ЭБУ. Что это такое, мы уже примерно знаем. Из платы наружу выведены два разъема – это так называемая CAN-шина. К данным разъемам подсоединены провода от всех датчиков и исполнительных устройств. Нужно заметить, что некоторые блоки также оснащаются разъемом для обновления встроенного ПО, а также диагностическим OBD-II выводом. Как и любой компьютер, этот тоже иногда «глючит». Также сбои случаются в датчиках. В помощью диагностического разъема можно считать коды ошибок ЭБУ ВАЗ и тогда будет легче ремонтировать автомобиль. Больше не нужно искать поломки вручную.

Микросхемы ЭБУ подвержены достаточно сильному нагреву. Поэтому корпуса их имеют ребра. Последние выполняют функцию радиаторов, отводя лишнее тепло. Если взять и посмотреть на демонтированный блок, то по внешнему виду блок – это небольшая коробка размером 15 на 10 см, толщина ее составляет не более сантиметра.

Физическая реализация.

У автомобилистов, не сталкивавшихся с заменой и ремонтом электронного блока управления нередко складывается впечатление, что ЭБУ по конструкции близок к ПК или ноутбуку (за исключение дисплея). В действительности реализация блока несколько отличается – точнее аналогия с системной платой компьютера.

Фактически контроллер представляет собой единую печатную плату, расположенную в плоском малогабаритном корпусе (линейные размеры редко превышают 20-30 см, а толщина 3-5 см). Корпус выполняют из пластика (вариант применяется для ЭБУ, установленных в салоне) или алюминия (сплавов).

Производители максимально герметизируют блок, чтобы предотвратить попадание влаги и агрессивных химических веществ (особенно, если устройство монтируется под капотом автомобиля).

На корпусе располагаются разъемы (чаще всего, 2) для подключения шины стандарта CAN. Кроме того большинство ECU комплектуется диагностическим разъемом.

Поскольку некоторые силовые ключи, управляющих исполнительными механизмами, также установлены на плате, часть корпуса может представлять собой оребренную металлическую поверхность для обеспечения эффективного теплоотвода.

Печатная плата — микропроцессорное или микроконтроллерное устройство в сборе, с установленными:

  • Одним или несколькими микропроцессорами или контроллерами, обеспечивающими обработку сигналов датчиков, расчет управляющих воздействий и выдачу сигналы управления.
  • Цифро-аналоговые и аналого-цифровые преобразователи, обеспечивающие согласование сигналов и преобразование из аналоговой формы в цифровую и наоборот (при необходимости).
  • Оперативное запоминающее устройство (ОЗУ, RAM) предназначенное для временного хранения данных, обрабатываемых в текущий момент времени.
  • Программируемое постоянное запоминающие устройство (ППЗУ, PROM) в котором хранится основная программа работы блока, алгоритмы обработки сигналов датчиков и расчёта управляющих воздействий.
  • Электрически репрограммируемое запоминающее устройство (ЭРПЗУ, EEPROM). Используется для временного независимого хранения кодов доступа и эксплуатационных параметров, например, пробега, расход топлива, наработки двигателя.

ЭРПЗУ выполняет важную функцию — регистрация и хранение данных о сбоях и ошибках:

  • время работы двигателя с превышением температуры, допустимой частоты вращения, пропусками воспламенения смеси;
  • информацию о неверных на показаниях датчиков детонации, массового расхода воздуха или концентрации кислорода;
  • движение с превышением допустимой скорости;
  • состояние бортовой сети и пр.

ЭРПЗУ — энергонезависимое устройство, здание в котором сохраняются даже при полном отключении бортовой сети, что позволяет использовать хранимых данных для точной диагностики неисправностей.

В большинстве моделей ЭБУ на плате находятся силовые транзисторные ключи для управления исполнительными механизмами и выдачи сигналов на реле и соленоиды.

Видео с описанием принципа работы блока, очень подробно.

ЭБУ — функции.

Бортовой компьютер представляет собой совокупность электронных блоков. Они осуществляют управление двигателем, трансмиссией, тормозной системой, ходовой частью, деталями конструкции кузова (например, дверьми), климатом в салоне и т.д. Зачастую отдельные модули объединяются в один блок. Устройство, на которое возложены основные функции управления, получило обобщенное название ЭБУ (электронный блок управления, в английском варианте ECU — Electronic Control Unit) или контроллер.

Нередко используются другие обозначения — электронный блок управления двигателем, электронная система управления двигателем (аббревиатура – ЭСУД, ECM — Engine Control Module,). Такие варианты справедливы только для некоторых автомобилей, поскольку для основной массы набор функций гораздо шире.

Функции ЭБУ сводятся в три основные группы:

  • опрос датчиков, получение сигналов и их обработка (например, преобразование аналоговый в цифровой вид);
  • расчет управляющих воздействий в соответствии с заложенными алгоритмами;
  • выдача сигналов управления на исполнительные механизмы.

Фактически ЭБУ современных автомобилей управляет всеми процессами — от регулирования скорости вращения вала и переключения передач в АКПП, до направления и интенсивности светового потока фар и открывания дверей (в некоторых случаях контроллером реализуется даже функции развлекательного центра).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
