Система кругового обзора для автомобиля: как работает, цена

Устройство и принцип работы

Штатная камера вида с омывателем оснащается специальным распылителем, который подсоединяется к насосу подачи жидкости к очистителям лобового или заднего стекла. Форсунка омывателя установлена в шаровой опоре, владелец автомобиля может подстроить направление струи воды. Подача жидкости под давлением позволяет удалять загрязнения без риска повреждения поверхности линзы абразивными частицами дорожной пыли.

В конструкции узла предусмотрен специальный переключатель, активирующий подачу жидкости после включения передачи заднего хода. На части автомобилей автоматически распыляется вода на заднее стекло, а затем включается дворник. На таких машинах очистка камеры производится при каждом воздействии на подрулевой переключатель, отвечающий за очистку заднего стекла. Часть автомобилей оборудована управляемым клапаном, не позволяющим подавать жидкость на стекло.

Как установить

Перед началом монтажных работ производится снятие обшивки с двери или крышки багажника для обеспечения доступа к корпусу камеры. Самодельная распылительная головка делается из иглы для накачки футбольных мячей, гибкая трубка надевается на узел и фиксируется пластиковым хомутом. Форсунка устанавливается в отверстие, которое сверлится в пластиковой или металлической детали. Место расположения канала выбирается таким образом, чтобы поток воды из распылителя попадал на линзу, но сама форсунка не перекрывала обзор камеры.

После установки распылителя в подготовленное отверстие на штатное место крепится камера, которая фиксируется винтами и не дает распылителю выпасть из гнезда. В разрыв магистрали устанавливается клапан, не допускающий ухода воды от распылителя в бачок. Трубка фиксируется на штуцерах клапана пластиковыми хомутами. Затем шланг проводится внутри двери или кузова и подсоединяется через тройник к магистрали подачи очищающего раствора к заднему или лобовому стеклу.

При использовании реле времени требуется подать на устройство питание. Минусовой шнур подсоединяется к болту массы, установленному внутри двери или в крыльях. Положительный провод выводится к патрону лампы заднего хода. Дополнительный электромагнитный клапан, встроенный в канал подачи раствора, перекачивает жидкость только после включения передачи заднего хода. Алгоритм установки и подключения деталей зависит от модификации автомобиля и конструктивных или компоновочных особенностей крышки багажника.

Для установки омывателя вида IP-950 Aqua требуется снять облицовку, а затем добраться до штатного устройства. Альтернативное изделие устанавливается в освободившееся гнездо, на части автомобилей потребуется крепление переходных пластин. Питание к электрическим цепям подается от фонарей заднего хода, сигнальные кабели к магнитоле прокладываются через салон (внутри порогов или под облицовкой крыши).

Установка

Итак, пререйдем непосредственно к установке. Для этого нам понадобится:

  • форсунка,
  • шланг,
  • обратный клапан (чтоб форсунка не подтекала),
  • тройник для шланга,
  • стяжки,
  • сверло на 7,5мм (в зависимости от посадочного места форсунки, лучше померить),
  • электроклапан (можно и без него), зависит от того в каком режиме вы хотите чтоб работал омыватель; с ним будет брызгать на камеру только когда включена задняя передача, без него при каждом омывании заднего стекла,
  • провода (если установка идет с электроклапаном).

Выглядит это примерно так:

Обратных клапанов выбор достаточно большой, как и форсунок, но смысл их работы примерно одинаковый. Выбирайте то, что подойдет вам по размеру и цене.

Еще хочу заметить, что электроклапан имеет такое нехорошее свойство, как залипать, если омывателем пользоваться не часто.

Итак, если мы устанавливаем омыватель камеры без электроклапана, то поливать на камеру он будет при каждом омывании заднего стекла. Но и установка его упрощается намного. Все, что нам потребуется, это найти шланг, идущий на форсунку омывания заднего стекла, разрезать его, вставить тройник и оттуда уже тянуть шланг непосредственно к месту установки омывателя камеры.

Найдя место и просверлив дырку под омыватель камеры, берем форсунку и надеваем на нее шланг. Длинна шланга должна быть примерно 50 см. это нужно для того, чтобы вставить шланг в отверстие, которое мы просверлили. Вставляем. Теперь у нас получилось 2 шланга: один от соединения со шлангом, идущим на форсунку омывателя стекла,  другой, от нашей форсунки омывателя камеры. Прокладываем их так, чтоб они нигде не перегибались и не болтались. И соединяем обратным клапаном. На обратном клапане (не на всех) есть стрелочка направления движения жидкости – не перепутайте. Все соединения можно пройти и протянуть хомутами (стяжками). Не обязательно. Но для собственного спокойствия, что шланг не слетит и не забрызгает вам машину изнутри, лучше сделать.

Устанавливаем все детали, которые снимали, на место и переходим к настройке омывателя.

Для этого понадобится еще один человек, который будет брызгать из омывателя на камеру и смотреть в нее. В каждой форсунке есть сопло (может быть и несколько, в зависимости от того какую вы купили) и оно двигается. Вставляете иголочку туда и направляете его на камеру.

А если вы решили установить омыватель с электроклапаном то нам понадобятся еще кое какие действия. А именно подключение самого клапана к проводке автомобиля и врезание в систему омывания камеры. Выглядит этот клапан примерно так:

С одной стороны у него клеммы для подачи питания на него,  с другой, вход и выход для омывающей жидкости. Где у вса будет вход, а где выход разницы нет.

Чтоб клапан срабатывал, а именно открывался, в тот момент, когда вы включили заднюю скорость, нам надо на одну его клемму подать  плюс, а на вторую, соответственно, минус. Где нам их взять?

Минус лучше всего взять с массы автомобиля. То есть с ее кузова. Найдем какой-нибудь болт и через кольцевую клемму подсоединяем к нему.

Плюс мы возьмем с заднего блока фар. Нам нужен провод на котором появляется плюс при включении задней передачи. Если вы не знаете, что это за провод, то нам поможет так называемая «прозвонка» или мультиметр.

Прозвонка нужна для того чтоб смотреть какой потенциал (положительный или отрицательный) появляется на проводе при определенных условиях. Проще говоря, плюс или минус.

Плюс- загорится красный огонечек, минус- зеленый. При подключении «крабика» на минус (массу) автомобиля.

Берем прозвонку, находим пучок проводов, идущих к задней фаре, подсоединяем крабика на массу автомобиля и тыкаем по очереди во все провода, пока не найдем тот, который горит красненьким при включении задней скорости.

Нашли провод, окуратно счищаем с него изоляцию, и подматываемся. То есть наматываем на него свой провод. Все это соединение заматываем изолентой.

Протаскиваем провода до того места где будет установлен электроклапан.

Подсоединяем к нему.  Как я уже писал, не важно какой провод и куда. Надеваем шланги на клапан, так жа как на обратный клапан закрепляем все, чтоб не болталось и не гремело и переходим к настройке омывателя так как описано выше

Электроклапан можно ставить совместно с обратным клапаном. И обратный клапан должен быть расположен между форсункой и электроклапаном. Настраиваем, проверям.

Популярные модели

В продаже доступны многофункциональные парковочные камеры с разными характеристиками, настройками и принципом работы. Перед покупкой следует ознакомиться с наиболее популярными моделями, которые имеют хорошие отзывы и высокий рейтинг.

Динамичные

К самым продаваемым моделям с динамическими линиями относят:

  • Blackview UC-36.
  • Avis 685 CMOS.
  • Rolsen RRV-180.
  • Sho-Me CA-9J185D1

Статичные

Лучшей моделью со статичной разметкой является AutoExpert VC-214. Устройство соответствует стандарту хорошего качества, обеспечивает высокую точность определения дистанции между автомобилем и препятствием, а также упрощает парковку.

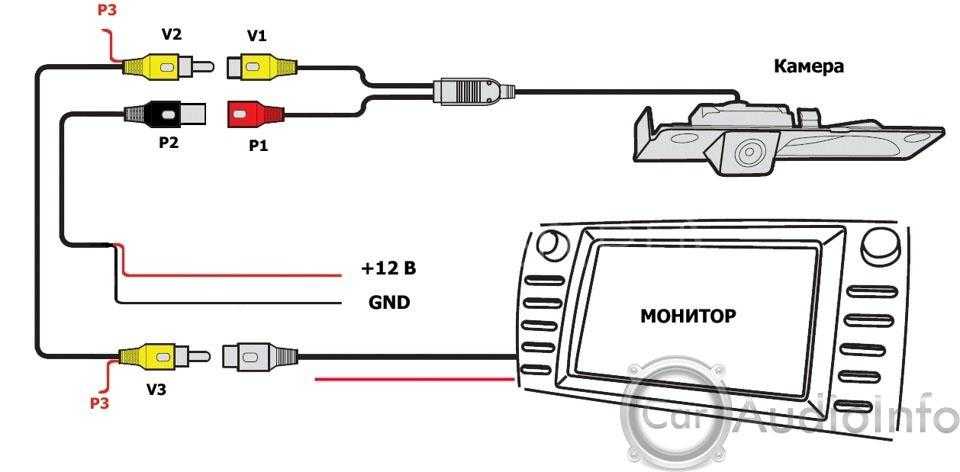

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

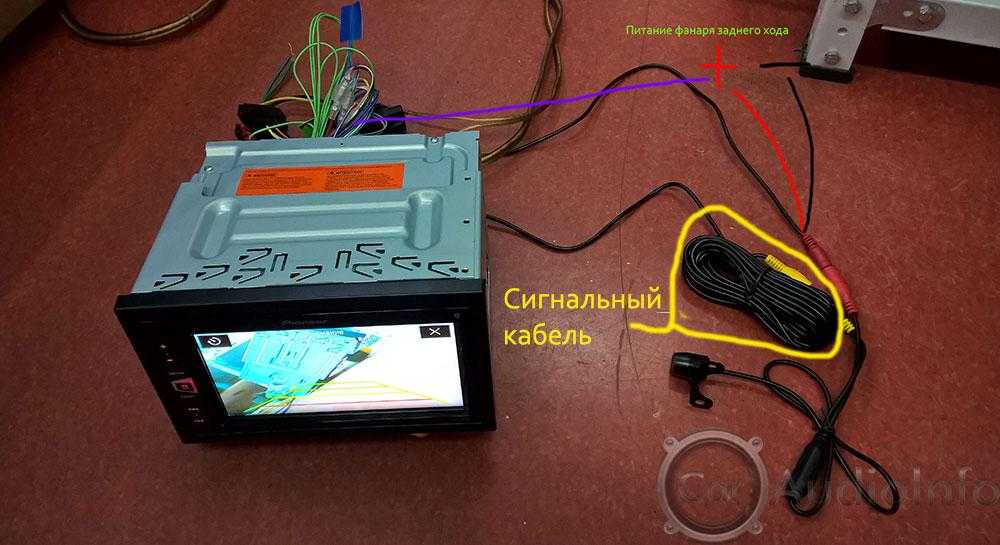

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход. Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Как работает динамическая разметка

Основной принцип работы динамической разметки довольно прост. Специальный блок прорисовки линий получает по шине CAN информацию об угле поворота передних колес и рисует на дисплее траекторию движения автомобиля. После каждого поворота руля при маневрировании изменяется и величина угла, и траектория движения на дисплее.

Чтобы можно было эффективно пользоваться камерами с таким принципом формирования разметки, обязательно нужно предварительно настроить оборудование. Поставляемые официально автомобили в топовых комплектациях зачастую уже оснащены настроенной и полностью готовой к работе интеллектуальной системой парковки.

Сегодня возможность использования на парковке динамической разметки стала доступна абсолютно всем автолюбителям, независимо от уровня комплектации машины. Для этого достаточно купить камеру заднего вида с соответствующим функционалом. При этом не требуется соединять её с шиной CAN – достаточно подать питание и подключить сигнальный выход ко входу монитора (зеркала, магнитолы).

Подобные камеры оснащены специальными встроенными процессорами, которые и выполняют функцию блока прорисовки. Устройство формирует линии динамической разметки в зависимости от движения внутреннего датчика относительно своей оси. Пользоваться такой видеокамерой очень удобно. За относительно небольшие деньги автовладелец получает мощный и надёжный функционал интеллектуальной парковки.

Источник

Дизайн и расположение клавиш

Размеры штатной мультимедийной системы с навигацией фиксированные и должны соответствовать тем габаритам, которые установлены производителем автомобиля, но при этом дизайн гаджета может меняться разработчиками. Благодаря этому создаются удобные и элегантные модели, которые вписываются в салон машины и обладают различными возможностями и функциями. Современные штатные мультимедийные системы с навигацией оснащаются не только клавишами управления, но и сенсорными дисплеями, которые ускоряют и облегчают настройку всей системы и электроники автомобиля.

Отдельно стоит упомянуть подсветку устройства. Широкоформатный дисплей транслирует яркое контрастное изображение, которое видно под любым углом. Дизайн штатной мультимедийной системы всегда совпадает с дизайном приборной панели: к примеру, штатная мультимедийная система с навигацией для «Форестер-3» выполнена в тех же цветах, что и отделка салона, благодаря чему она не выделяется. Удобное расположение клавиш и эргономичное исполнение всего гаджета позволяют быстро произвести настройку и комфортно решать задачи, связанные с управлением автомобилем.

Как сделать своими руками

Для того чтобы сделать жидкостный очиститель для устройства обзора заднего вида своими руками, понадобится приобрести компоненты:

  • гибкий шланг для автомобильных омывателей (длина зависит от конструкции транспортного средства);
  • клапан с мембраной, предотвращающей стекание жидкости в бачок;
  • распылительную форсунку или специальную иглу для накачки мячей воздухом;
  • пластиковые соединительные хомуты;
  • тройник для распределения потоков жидкости;
  • сверла диаметром 2-3 мм;
  • реле времени;
  • электромагнитный клапан от переднеприводных автомобилей ВАЗ (каталожный номер 2802.3741);
  • изоляционную ленту.

Электромагнитный клапан применяется на автомобилях, оснащенных автоматической трансмиссией.

Устройство подает жидкость только после перевода селектора в положение движения задним ходом.

Допускается установка аналогичного узла на машины с ручной коробкой (с подключением к цепи питания фонарей заднего хода или через концевой переключатель на картере трансмиссии). Клапан срабатывает с задержкой, жидкость подается на линзу через 1,5-2 секунды после включения передачи.

Под стражей

При установке любого нового оборудования, которое предполагает подключение к бортовой сети, используйте предохранители. Так вы сможете избежать неприятных последствий неправильного монтажа. Подбирать предохранители следует исходя из мощности монтируемого устройства. Не торопитесь, аккуратно закрепите провода и их соединения изолентой, тогда ваша видеосистема будет бесперебойно работать долгое время. Парковка в городе – задача не из легких.

Занять бесплатное парковочное место, случайно не зацепившись за чужую машину, очень сложно. Ситуация осложняется тем, что в последнее время дизайнеры автомобилей уделяют много внимания дизайну, часто жертвуя такой «мелочью», как обзорность. Чтобы не почувствовать себя автомехаником за рулем танка, надо принимать меры. Одно из самых простых решений для маневрирования – парковочная камера заднего вида. О том, как подключить его к магнитоле, мы расскажем ниже.

Преимущества и недостатки систем кругового обзор (штатная и нештатная)

Рассмотрев штатные и нештатные системы кругового обзора можно сделать выводы о преимуществах и недостатках. Каждый из вариантов может удивить по-своему, а так же упростить задачу по установке системы кругового обзора для владельца автомобиля, ну и сохранить финансы.

Плюсы и минусы систем кругового обзора
Наименование Плюсы Минусы
Штатная система кругового обзора Совместима с другими системами автомобиля.Работает в паре с парктроником. Возможность реализации системы автоматической парковки. Нельзя использовать как видео-регистратор. Не всегда можно считать записанное видео. Большинство камер работают для передачи изображения, а не для его записи.
Gazer (нештатная система) Работает как видео-регистратор на 1 или 4 камеры одновременно. Возможность перенести записанное видео на компьютер. Существуют как универсальные комплекты, так и под определенные модели автомобилей. Не совместима с другими системами автомобиля (партроник и другие). Нет возможности замены поврежденных деталей. Не во всех комплектах есть ЖК дисплей.
Incar (нештатная система) Работает как видео-регистратор на 1 или 4 камеры одновременно. Возможность перенести записанное видео на компьютер. Существуют как универсальные комплекты, так и под определенные модели автомобилей. Не совместима с другими системами автомобиля (партроник и другие). Нет возможности замены поврежденных деталей. Нет ЖК дисплея в комплекте.
3D Spark (нештатная система) Возможность установки на легковые, грузовые автомобили или специальную технику. Совместимость с другими системами Spark. Дистанционный мониторинг через смартфон или компьютер. Интеграция GPS, 4G или микрофона в кабине. Не во все наборы входит ЖК дисплей. Нет возможности заменить поврежденные детали. Совместим только с системами компании Spark и несовместим со штатными блоками автомобиля.
Prime-X (нештатная система) Возможность замены поврежденных деталей. Возможность модификации или установка дополнительных камер (других элементов). Подбор деталей системы кругового обзора под индивидуальные требования. Наличие дисплея в бюджетных комплектах. Не всегда надежная герметичность корпуса камер. Не совместим со штатными системами автомобиля.
MyWay (нештатная система) Универсальный комплект подходит на любой автомобиль или технику. Возможность работы в качестве видеорегистратора. Нет ЖК дисплея в комплекте. Не совместим с другими штатными системами автомобиля.

Технические характеристики

Главным отличием штатных мультимедийных устройств от магнитол является расширенный функционал. Подобные штатные гаджеты оснащаются мощными процессорами, ёмкими жёсткими дисками от 1 ТБ, собственной операционной системой и оперативной памятью на 128 Мб. Многие модели могут выходить в Интернет. На сенсорный дисплей выводятся различные данные, в том числе сведения о количестве оборотов двигателя, скорости, работе климатической системы, расходе топлива, настройках салона автомобиля и многие другие.

Некоторые мультимедийные системы подразумевают вывод на дисплей изображения с внешней камеры или любого другого устройства, размещённого за пределами салона. К таким системам нередко подключают парктроники с графическими индикаторами. Через специальные разъёмы возможно подключение видеорегистратора, запись с которого будет транслироваться на экран мультимедийной системы и сохраняться на жёсткий диск или карту памяти.

При выборе мультимедийной системы стоит опираться на возможности самого автомобиля: к примеру, на машинах эконом-класса многие функции штатной системы могут просто не работать. Минимальная стоимость такого гаджета со стандартным набором функций составляет 20 тысяч рублей.

Лучшие камеры заднего вида встроенные в зеркало

Dunobil Spiegel Duo

Регистратор в форме зеркала заднего вида Dunobil Spiegel Duo выводит изображение с двух камер на экран с диагональю 4,3 дюйма. При цене 3000 рублей создает видео уровня HD, но угол обзора составляет всего 120 градуса. Оснащен датчиком удара и детектором движения в кадре. Встроенный микрофон по желанию отключается. Работает и от сети авто, и от аккумулятора. Поддерживает карты памяти microSD (microSDHC) вместимостью до 32 Гб.

Artway AV-600

Artway очень похож на предыдущую модель. Видео качества HD, угол обзора 120 градусов, экран 4,3 дюйма, также работает с двумя камерами, поддерживает microSD (microSDHC) на 32 Гб, оснащен датчиками удара и движения в кадре. Но у него менее емкий аккумулятор, нельзя отключать микрофон. Зато есть функция фотосъемки. Стоит также около 4 000 рублей.

Установка и подключение

Процесс установки устройства занимает немного времени. Каждый автомобилист, который установил правильно камеру, знает, что единственная сложность касается необходимости прокладывания кабеля от багажника до торпедо. В процессе монтажа необходимо определить оптимальное место для фиксации проводов и камеры, а также подготовить нужные инструменты. В их числе:

  • Электрическая дрель или шуруповерт.
  • Набор ключей, отверток и звездочек.
  • Электрические провода.
  • Состав герметика или клеевая основа.
  • Изолента или скотч.

Штатные модели камер предназначены для отдельных автомобилей, поэтому в стандартном комплекте с ними идут все сопутствующие крепежи и элементы для удобной установки.

Самым простым и популярным способом установки является крепление к заднему бамперу и автомобильному знаку. Устанавливая оптический блок в таких местах, необходимо предварительно просверлить отверстия и закрепить камеру внутри. Провода прокладываются по местам монтажа электрической проводки.

Настройка разметки

Многие автомобильные головные устройства, магнитолы, регистраторы позволяют настраивать разметку с помощью встроенных программных алгоритмов. Для этого обычно нужно входить в сервисное меню автомагнитолы или штатного ГУ.

Бывает и так, что водитель пользуется настроенной камерой с отрегулированной сеткой, но после ремонта или техобслуживания автомобиля калибровка пропадает. Обычно это связано с отключением на некоторое время бортового питания (например, при замене аккумулятора или временном отсоединении питающих проводов). В этом случае потребуется заново настроить разметку. После этого ею можно будет пользоваться, как и раньше.

Варианты настройки могут заметно различаться в зависимости от марки и модели автомобиля, головного устройства, магнитолы. Поэтому опишем в общих чертах один из распространенных алгоритмов. Нам потребуется деревянный брусок длиной 2 метра.

Размещаем брус на расстоянии ровно 1 метр от заднего бампера. Важный момент — следует положить его симметрично относительно боковых сторон автомобиля. Середина бруска должна быть точно напротив центра бампера.

После этого заходим в сервисное меню. Здесь у разных марок может быть совершенно различная последовательность действий. Например, на автомобилях Toyota потребуется нажать на магнитоле клавишу G. Удерживая кнопку, следует трижды мигнуть габаритами. После этого активируется сервисное меню. Дальше нам нужно зайти в раздел камеры, при необходимости выбрать модель авто, год выпуска, комплектацию.

Включив камеру, мы увидим на экране картинку вместе с положенным на землю бруском. Теперь нужно сначала вывернуть руль до упора влево, затем — вправо (это делается для настройки функционала динамической разметки). После этого нажимаем на большую плашку справа.

Теперь на дисплее появится зеленый контур вокруг деревянного бруска. С помощью позиционных клавиш нам нужно отрегулировать этот прямоугольник таким образом, чтобы брусок находился точно внутри него. Всё, теперь функционал полностью отрегулирован, осталось только сохранить настройки нажатием соответствующей клавиши. После этого можно уверенно пользоваться на парковке видеокамерой заднего вида.

Отметим, что описанный алгоритм подходит не ко всем автомобилям (магнитолам, мониторам), но в общих чертах используется в большинстве случаев. Например, зачастую вместо одного поперечного бруска сзади бампера нужно положить два направляющих. У ряда моделей для калибровки применяется специальный трафарет.

Лучшие камеры заднего вида с рамкой

Данный вид камер заднего вида имеет комплектацию, при которой устройство видеосъёмки вмонтировано в рамку номерного знака машины. Благодаря простоте эксплуатации и доступным ценам очень популярны среди автомобилистов. Единственным их недостатком принято считать относительно более слабое качество изображения, чем у других типов камер такого предназначения.

AutoExpert VC-204

Хорошая камера заднего вида, подойдёт к любому автомобилю, вдобавок достаточно универсальна и эксплуатируема в любое время суток.

Преимущества:

  • высокое качество исполнения;
  • достаточно неплохая разность выдерживаемых температур (от -20 до +60 C°), водоустойчивая;
  • качество изображения выше среднего;
  • небольшой размер;
  • маленький вес;
  • имеется яркий светодиод для освещения;
  • хороший угол обзора (170°);
  • низкая стоимость.

Недостатки:

на некоторых автомобилях придётся просверлить новые отверстия для крепления.

Проведя анализ отзывов пользователей, можно констатировать, что это одна из лучших бюджетных камер заднего вида. Редко такое бывает, но отрицательных отзывов не было.

Rolsen RRV-200

Камера отлично справляется со своей задачей. Очень удобна для частого паркинга и манёвров задним ходом.

Преимущества:

  • отличное качество производства;
  • хорошая разница температур, при которых камера будет работать (от -20 до +70 C°), водоустойчивая;
  • среднее качество изображения;
  • маленький размер;
  • нетяжёлый вес;
  • есть неплохой светодиод;
  • хороший угол обзора (170°);
  • низкая стоимость.

Недостатки:

  • не подходят крепления рамки на некоторые авто;
  • провода короткие, что мешает монтажу на некоторых автомобилях.

Судя по отзывам, камера достаточно неплоха, но есть пару мелких нареканий. Для своей ценовой категории всё соответствует нормам.

Bigson iCam-1000

Отличная камера заднего вида, которая удобно интегрирована в рамку номерного знака. Простая установка, надёжная конструкция и хорошее функционирование – три определения сполна характеризующих iCam-1000.

Преимущества:

  • отменное качество исполнения;
  • хороший диапазон «работающих» температур (от -30 до +70 C°), водоустойчивая;
  • хорошее качество изображения;
  • компактность;
  • лёгкость камеры;
  • технология 0.1 LUX помогает получить отличное изображение в темноте;
  • хороший угол обзора (170°);
  • не состыковки в креплениях машин и рамки не выявлены.

Недостатки:

средняя стоимость.

В целом, отзывы положительные и располагают к выбору именно этого девайса. Единственное, что некоторых не устраивает – это цена, но она не столь велика, и тут всё зависит от ваших возможностей.

Supra SRW-101

Данная камера чуть хуже, чем предыдущие, но достаточна популярна. Свои функции выполняет с лихвой, но могут возникнуть проблемы при установке.

Преимущества:

  • среднее качество исполнения;
  • камера работает в неплохом диапазоне температур (от -20 до +65 C°), водоустойчивая;
  • среднее качество изображения;
  • приемлемый размер;
  • нетяжёлая по весу;
  • имеется светодиод для освещения;
  • приемлемый угол обзора (120/170°);
  • невысокая стоимость.

Недостатки:

  • не подходят крепления к некоторым автомобилям;
  • провода короткие, что мешает монтажу на некоторых автомобилях;
  • иногда в плохих погодных условиях резко падает качество изображения.

Беря во внимания все отзывы, следует признать, что камера заднего вида Supra SRW-101 вполне пригодна к использованию, но есть некоторые недочёты, которые могут проявиться в неподходящий момент.

BIGSON ICAM-2000

BIGSON ICAM-2000 – это целый комплект, представленный камерами на оба номера. Отличный выбор для начинающего водителя. Широкий функционал и высокое качество — самое главное, на что стоит обратить внимания в данной продукции Bigson.

Преимущества:

  • высочайшее качество;
  • отличный уровень работоспособности при разных температурах (от -30 до +70 C°), водоустойчивая;
  • отличное качество изображения;
  • «невыдающейся» размер;
  • легковесность;
  • технология 0.1 LUX помогает добиться хорошей видимости в тёмное время суток;
  • хороший угол обзора (170°);
  • не состыковки в креплениях на разные машины не выявлены.

Недостатки:

высокая стоимость.

Отзывы о ICAM-2000 исключительно положительные, но единственный «подводный камень» — это цена, далеко не все захотят раскошеливаться на подобный девайс. Но если вы новичок, не поскупитесь – вам он подойдёт, как нельзя кстати.

Готовые решения

Заводские очистители устанавливаются рядом с линзой, существуют модели с форсункой, интегрированной в корпус камеры. Оборудование подключается к бортовой электронной цепи и к бачку с жидкостью. При активации задней передачи водитель подает жидкость на заднее стекло, одновременно очищается и смотровой элемент камеры. Если машина движется вперед или рычаг коробки расположен в нейтральном положении, то жидкость подается только на заднее стекло.

Примером готового решения является изделие Interpower IP-950 Aqua, которое комплектуется соединительными проводами и компонентами для интеграции устройства в магистраль очистки заднего стекла. Камера подсоединяется к головному мультимедийному устройству, в конструкции предусмотрен датчик автоматической корректировки яркости (в зависимости от условий освещения зоны позади автомобиля). Корпус изготовлен из пластика, линии соединения деталей герметизированы резиновыми прокладками (соответствие классу защиты IP68).

Подключение штатной камеры заднего хода Тойоты к автомагнитоле

Эта статья для тех, кто решил заменить на своей Тойоте монитор камеры заднего хода, гордо именуемый штатным головным мультимедийным устройством, на более функциональную в российских условиях автомагнитолу — благо выбор сегодня огромен. Если у вас уже установлена камера заднего хода ( ЗХ), то вполне естественно, что вы думаете о том, как ее подключить к новой « голове».

Самый главный совет: доверьте эту операцию квалифицированным . Профессионалы говорят, что не бывает двух одинаковых автомобилей, и они правы. В процессе установки могут обнаружиться нюансы, решения которых будут очевидными для специалиста и совершенно непонятными для новичка. Последствия неверно принятого решения могут быть печальными: от негарантийного выхода из строя самой камеры или автомагнитолы до серьезной поломки бортовой электросети автомобиля. Думайте сами, возьмёте ли на себя всю ответственность за этот шаг или нет.

Давайте разберем плюсы и минусы переделки штатной японской камеры относительно покупки новой.

Плюсы:

  • не придется тратить деньги на покупку новой камеры
  • не придется тратить время прокладку ее проводов с разборкой/сборкой элементов салона,

Минусы:

  • вы лишитесь как динамических, так и статических линий парковки, отображаемых на дисплее магнитолы при движении задним ходом ( динамические линии, « подруливающие» вас на парковку, если они были, исчезнут в любом случае, даже если вы поставите новую камеру)
  • возможно изображение на вашем новом экране будет чуть темнее или чуть светлее, чем на штатном японском.
  • придется поработать паяльником и немного почувствовать себя радиотехником.
  • вы полностью берете на себя все риски по выходу из строя камеры, магнитолы или бортсети автомобиля.

Разрезаем провод питания на кабеле камеры возле нее самой (1 пин на рисунке разъема). Простейший способ решить вопрос с питанием и активацией камеры, чтобы не тянуть лишние провода через салон — это снять +12В с лампы индикации ЗХ в задних блоках оптики и подать это напряжение одновременно на вход собранного нами ранее понижающего стабилизатора питания и на оставшийся в кабеле длинный только что отрезанный от камеры конец. « Отловив» затем эти +12В на штатном разъеме камеры возле « головы» на том же пин 1, подключаем его к проводу магнитолы, который активирует режим камеры заднего хода. Например, у автомагнитолы TOYOTA 9174 GPS это оранжевый провод, подписанный «Rear View Camera». Пин 3 и 4 штатного провода камеры не разрезая закорачиваем вместе и « садим» на корпус. С выхода понижающего стабилизатора +6В подаем на камеру.

Далее к разъему камеры возле « головы» припаиваем разъем « Тюльпан»-мама, купленный в любом магазине, продающем радиодетали. Центральную жилу « тюльпана» к пин 2 разъема, экранную жилу — к пин 3 или 4. Подключаем и убеждаемся, что всё работает.
