Основные неисправности гидроусилителя руля и его ремонт

Содержание

1 Основные признаки неисправности гидравлического усилителя.
2 Основные показатели неисправности ГУР
3 Как ведет себя неисправный или изношенный гидравлический усилитель?

Гидравлический усилитель руля, является важным элементом автомобиля, в значительной мере упрощающий управление транспортным средством. Помимо основной функции облегчения руля, ГУР также повышает безопасность участников движения, улучшая управляемость автомобиля. В современном автомобилестроении, гидравлическое усиление рулевого получило широкое распространение. На более ранних моделях автомобиля, приходилось применять значительное усилие для изменения траектории движения. На сегодняшний день данная проблема решена благодаря рассматриваемому устройству. Несмотря на ряд достойных преимуществ, гидравлический усилитель нередко выходит из строя. Даже при соблюдении условий эксплуатации, ГУР необходимо своевременно проверять и обслуживать, для увеличения срока использования. Неисправность ГУР, влечет за собой ряд неблагоприятных последствий. Поэтому при обнаружении неполадок, необходимо своевременно диагностировать и восстанавливать устройство. Нередко, при обнаружении неисправностей автолюбители обращаются в специализированный сервис. Но, такой способ восстановления, требует немалых временных и денежных растрат. Поэтому актуально диагностировать устройство своими руками.

Функции и назначение ГУР

Рулевая рейка с гидроусилителем Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.

Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, – еще она важная функция гидроусилителя.

Инструкция по установке

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР

Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства

Так, 00 – это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 – корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 – Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

Далее делайте все следующим образом:

Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
Теперь нужно прикрепить кардан к усилителю.
Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Схема подключения проводов

Как выгнать воздух из системы ГУР:

Поднять переднюю часть автомобиля (или весь кузов целиком) так, чтобы передние колеса не касались земли.
Залить в бачок ГУР рабочую жидкость до отметки «MAX».
Вращаем руль из стороны в сторону до упора 5-6 раз (двигатель не запущен).
Вращаем руль из стороны в сторону до упора (без задержек в крайних положениях) 5-6 раз (двигатель запущен, обороты не выше холостых).
Установить руль в среднее положение и заглушите двигатель.
Проверьте уровень рабочей жидкости в бачке ГУР. При необходимости долейте ее до нормы.
Повторить операцию с 3-6 до тех пор, пока уровень жидкости не перестанет снижаться.

Также советуем ознакомиться

Механические коробки передач LADA XRAY: отличия Как заменить лампочки в фаре Lada Xray Металлический тюнинг для LADA XRAY Как закрыть Lada Xray если сел аккумулятор

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

2021 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Источник

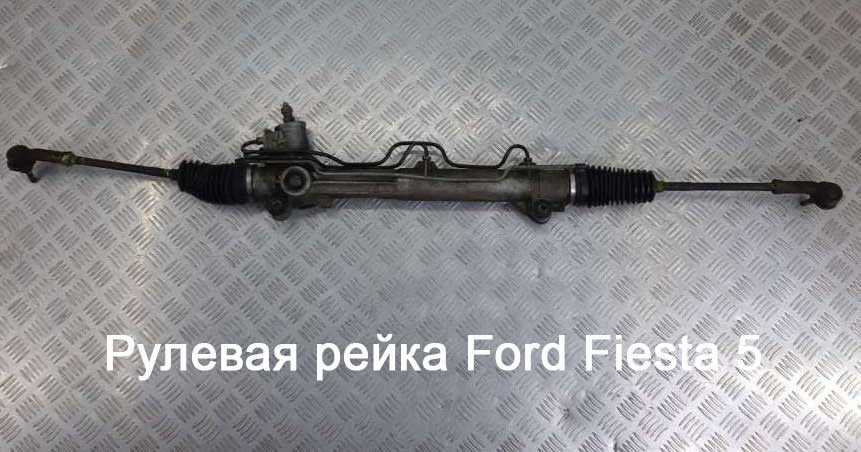

Чего не «любит» рулевая рейка

Низкое качество дорог создает дополнительную нагрузку на реечный рулевой механизм, который не любит плохих покрытий и быстрее изнашивается.

При этом не важно, какой автомобиль вы эксплуатируете: ВАЗ, Лада Калина, Форд Фокус или любой другой. Преждевременные повреждения легко объяснить, ведь при движении по ухабам на систему воздействуют постоянные удары

Преждевременные повреждения легко объяснить, ведь при движении по ухабам на систему воздействуют постоянные удары.

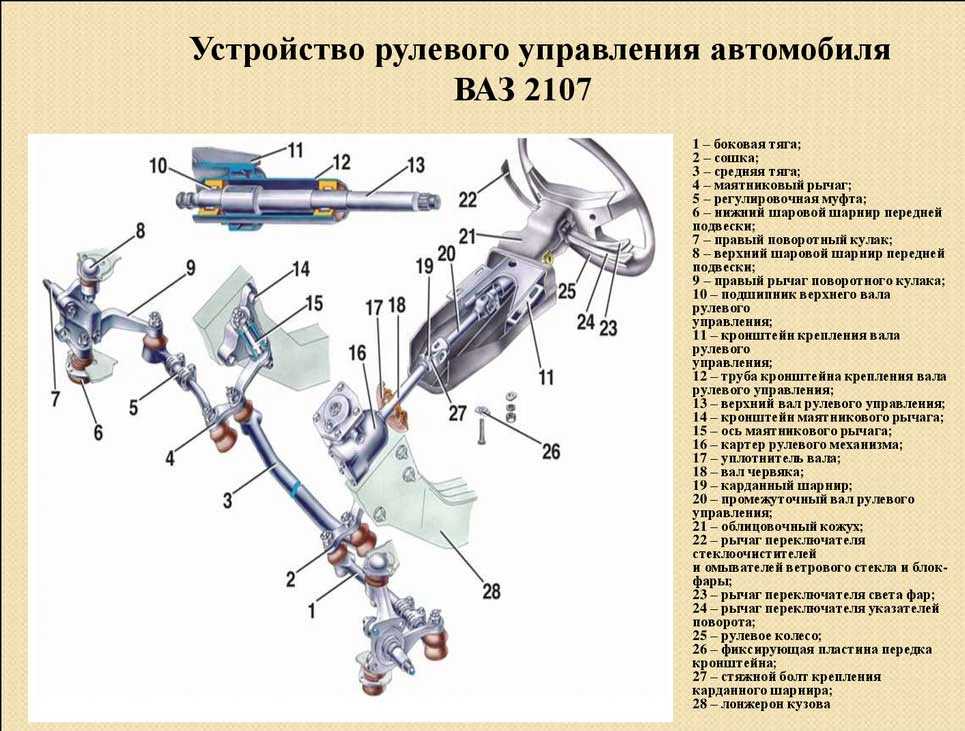

Раньше на старых автомобилях предусматривались дополнительные рейки, которые устанавливались в верхней части и имели длинные рулевые тяги для демпфирования ударов.

Такие «усы» соединялись с сошками стоек, что снижало нагрузку и продлевало срок службы.

В новой конструкции рулевые тяги соединяются с поворотными кулаками. Они имеют меньшую длину и более прямые, что сводит на «нет» смягчение удара на ухабах.

Неровности дороги передаются к зубчатой рейке, находящейся между колесами передней оси. Как результат, реечный механизм служит меньше и быстрее выходит из строя.

При появлении первых проблем их ремонтируют, перебирают и восстанавливают.

Но такие процессы занимают много времени, требуют немалых расходов и не гарантируют надежности.

Почему нельзя экономить при выборе жидкости для гидроусилителя руля

При выборе жидкости для гидроусилителя следует обращать внимание на известных производителей аксессуаров для автомобилей. Подобный расходный материал лучше приобретать в специализированных магазинах для автолюбителей, поскольку он напрямую влияет на безопасность движения

Некачественная жидкость для гидроусилителя может иметь следующие недостатки: Потеря свойств при повышенных температурах. При работе жидкость гидроусилителя на некоторых автомобилях «разогревается» выше 100 градусов по Цельсию. Масло с присадками низкого качества может начать сворачиваться при столь высоких температурах, что приведет к затруднению вращения рулевого колеса. Особо низкокачественные жидкости для гидроусилителя могут вовсе вывести из строя гидроусилитель при высоких температурах. В такой ситуации рулевое управление продолжит работать, но после водителю придется ремонтировать элементы гидроусилителя;

Выделение опасных паров для пассажиров автомобиля. Количество химических реагентов, намешанных в жидкость для гидроусилителя, ничуть не меньше, чем в присадках для автомобиля. Жидкость гидроусилителя при повышенных температурах выделяет пары, которые могут быть опасны для здоровья пассажиров. Если приобретать подобные масла в специализированных магазинах и от проверенных брендов, беспокоиться о вредных парах не стоит, тогда как в стремлении сэкономить при покупке «с рук», можно получить жидкость с содержанием вредных или даже опасных элементов.

Особенности конструкции гидравлического усилителя

Основными элементами рулевого механизма, помимо насоса, являются распределительный корпус, рулевая сошка, бачок для жидкости, соединительные трубопроводы и механизм управления.

Стандартная конструкция рулевого механизма включает насос лопаточного типа – он отвечает за циркуляцию жидкости. Насос прикреплен к мотору, а роль привода играет коленвал, соединенный с ним ременной передачей. Интенсивность работы насоса зависит от нагрузки на двигатель.

Основная задача распределительного корпуса – перенаправление жидкости в гидроцилиндр или бачок. Неотъемлемой частью распределителя является золотник, который перемещается во время поворотов руля и обеспечивает тем самым попадание масла в цилиндр.

В результате воздействия на сток и поршень осуществляется поворот колес.

Характеристики ГУР у Лады Ларгуса

Этот узел не менее важен, чем тормозная система. От его работоспособности тоже зависит безопасность водителя и пассажиров. ГУР (гидравлический усилитель руля) обеспечивает возможность управления автомобилем путём лёгкой установки ведущих колёс в нужном направлении.

Схема ГУР Ларгуса

На Ладе Ларгусе устанавливается гидроусилитель комбинированного вида, т. е. некоторые его элементы расположены непосредственно в корпусе рулевого механизма. Иначе говоря, являются составляющей механической части рулевой колонки. ГУР Лады Ларгус состоит из стандартного набора элементов:

бачок;
насос ГУР, дополненный клапаном перепуска рабочей жидкости;
трубопроводы;
механизм перераспределения;
рабочий механизм.

Составных частей не так много, чем объясняется высокая надёжность гидроусилителя. Неисправности связанные с его работой случаются нечасто. Обычно неполадки возникают по причине нарушений правил эксплуатации самими автовладельцами. Гораздо реже – из-за естественного износа деталей, но, конечно, нельзя не учитывать низкое качество комплектующих.

Проверять несложно, для этого достаточно открыть капот. Жидкость в системе нужна ещё и для смазки элементов ГУР. Если уровень будет низким, детали начнут изнашиваться слишком быстро. При подобной эксплуатации узел скорее выйдет из строя.

Доливка, фаза 3

Под капотом авто последнего поколения бачок находится почти под решёткой радиатора (см. фото). Уровень контролируется по средней линии бачка. Тут нет ничего сложного.

Бачок ГУР в «фазе 3»

Что касается выбора материала, из всех указанных выше вариантов для доливки подходит один – ELF Elfmatic G3.

Заводская жидкость ГУР в автомобилях семейства «Логан-2014» – такая же, как в Ладе Ларгус (MOBIL ATF 52475). Речь идёт об авто, выпускаемых заводом ВАЗ. Кстати сказать, масло «ATF 52475» можно разбавить другим – MOBIL ATF D/M.

Читатель понял, в чём смысл всего сказанного:

Ищем в рознице литровую упаковку материала MOBIL ATF 52475. Но это – сложно;

Жидкость «ATF 52475», упаковка – пластик

Замена масла в ГУР

С предыдущей задачей легко сможет справиться каждый водитель – необходимо только узнать, где именно располагается бачок с маслом. А вот для того, чтобы заменить его – уже потребуется больше опыта. Хотя и эту задачу нельзя назвать сложной – по сути, весь процесс выполняется быстро и не требует особых навыков и познаний.

Что интересно – большинство производителей автомобилей никак не регламентирует периодичность замены масла в ГУРе. В таких случаях лучше полагаться на многолетний опыт специалистов. Механизм усилителя очень чувствительный, и сразу же реагирует на любые изменения качества масла – так что периодически его все же необходимо менять.

Если периодичность замены не указана в инструкции к транспортному средству – рекомендуется производить ее примерно каждые 20-30 тыс. км пробега (естественно, в том случае, если раньше она не потребуется из-за каких-либо проблем).

Причинами, по которым масло следует сменить, является его потемнение и/или появление запаха гари.

Прежде чем приступать к описанию процедуры, следует отметить, что экономить на масле для ГУРа настоятельно не рекомендуется – механизм весьма «привередливый», и к дешевым второсортным маслам относится очень плохо. Идеальный вариант – это использовать масло, которое рекомендует производитель Вашего автомобиля. Ну или на крайний случай – Dexron 3 (можно назвать его универсальным вариантом). В крайних случаях (к примеру, если в дороге произошла неполадка, и система дала течь) в бачок можно долить трансмиссионного или моторного масла – это поможет Вам доехать до ближайшего автосервиса. Однако долго ездить с таким «коктейлем» не рекомендуется – лучше всего сразу ехать в мастерскую и полностью менять масло уже там.

Ну а теперь перейдем непосредственно к описанию процедуры:

Попускаем хомуты, которые имеются на патрубках бачка (на всасывающем и на возвратном) и подвигаем их в сторону.
Откручиваем крепежи бачка.
Подготавливаем подходящую тару для слива (минимум на 2 литра) и застилаем все приводы под капотом. Ну и под рукой полезно иметь чистую ветошь – при таких операциях масло обязательно куда-нибудь – да капнет.
Наклоняем бачок и снимаем с него возвратный патрубок. Держите наготове ветошь – из патрубка сольются остатки жидкости.
Сливаем масло из бачка в приготовленную тару.
Патрубок отсоединяем от насоса и снимаем бачок. Если есть время и желание – настоятельно рекомендуется вымыть емкость и дать ему просохнуть – воды в системе быть не должно ни в коем случае.
Устанавливаем бачок на место.
Надеваем на насос встасывающий патрубок.
На штуцер бачка надеваем возвратный патрубок, а на него надеваем любой шланг подходящего диаметра и опускаем его в тару.
Приподнимаем переднюю часто автомобиля с помощью домкрата – чтобы они могли свободно поворачиваться.
Заливаем масло до максимальной отметки.
Не заводя мотор, прокручиваем автомобиль до упора в обе стороны. При этом из возвратного патрубка будет сливаться старое масло из системы, а из бачка – в нее будет поступать новое. Продолжаем поворачивать рулевое колесо до тех пор, пока из возвратного патрубка не польется «свежее» масло.
Закрепляем бачок.
Закрепляем выходной патрубок, накидываем и закручиваем все хомуты.
Доливаем масло до максимальной отметки – часть его уйдет в систему, и уровень в бачке немного опустится.
Запускаем мотор и несколько раз поворачиваем руль до упора в обе стороны. При этом уровень масла в бачке опять немного снизится – так что после этого заглушаем двигатель и доливаем масло.

Шаг в историю

Так как первые машины по конструкции были не увесистыми и с узкими колесами, то для поворота руля не требовалось особых усилий. Но с появлением первых грузовых автомобилей вращать колеса многотонного грузовика, оказалось занятием достаточно трудоемким, а то и вовсе не посильным. Тут-то и потребовалось уменьшить диаметр «баранки» и изменить устройство рулевой рейки. Изобрел и запатентовал гидроусилитель впервые Фредерик Ланчестер. Сначала, благо автомеханики распространилось только на карьерные самосвалы, пожарные и грузовые машины. Предвестники пневмоусилители — были несложными и подпитывались от компрессора уже существующих пневматических тормозов.

Только в 20-х годах XX-го века компания Rolls-Royse оснастила гидроусилителем машину-визитку Phantom. Понятное дело, гидравлические усилители были сложнее, чем уже существующие пневматические. Но попытка не увенчалась успехом, и эксперимент был отложен на несколько лет. Дальше уже во время Второй мировой войны англичане вновь ввели в работу ГУР, установив его на большие бронированные автомобили. И уже спустя пять лет технология плотно закрепилась в европейском и американском автопроме. С тех пор устройство не претерпевало принципиальных изменений. Сегодня разнообразие системы ГУРа впечатляет, помимо него существуют еще две удивительных технологии облегчающие эксплуатацию транспортных средств – Электроусилитель и Электрогидроусилитель.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла – значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Прокачка гидравлической системы гидроусилителя руля Lada Largus

Замена, доливка жидкости производится в случае испарения, утечки жидкости из гидросистемы гидроусилителя рулевого упраления. Если утечка вызвана неисправностью, то после ремонта, вам не только необходимо заменить, долить жидкость, но и прокачать ее, для того, чтобы избавиться от воздушных пробках в системе. Кроме того, гидравлическая жидкость меняется в случае чрезмерного загрязнения. В данной статье мы расскажем о замене жидкости в гидросистеме и прокачке гидросистемы гидроусилителя руля Лада Ларгус.

Вам потребуются: пассатижи, емкость для сбора жидкости.

Согласно рекомендации завода изготовителя жидкость в системе гидроусилителя рулевого управления не меняют в течение всего срока эксплуатации автомобиля. Однако если жидкость в бачке сильно загрязнена или потемнела, то ее следует заменить. При сильном загрязнении или потемнении жидкости проверьте исправность насоса гидроусилителя и рулевого механизма. Возможно, их необходимо отремонтировать или заменить. Не используйте слитую жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, которая была залита прежде. 1. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 2. Откачайте (например, шприцем или резиновой грушей) жидкость из бачка гидроусилителя рулевого управления. 3. Сожмите отогнутые ушки хомута шланга возврата жидкости в бачок, сдвиньте хомут по шлангу и отсоедините шланг . 4. Опустите конец отсоединенного сливного шланга в заранее подготовленную емкость. Если длины шланга недостаточно, нарастите его отрезком любого шланга подходящего диаметра. 5. Слейте жидкость из системы гидроусилителя рулевого управления, два-три раза пустив двигатель на несколько секунд и одновременно поворачивая рулевое колесо поочередно в обе стороны до упора. 6. Присоедините шланг возврата жидкости к бачку гидроусилителя. 7. Залейте жидкость в бачок и удалите воздух из системы гидроусилитепя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления» абзац ниже). Не переливайте жидкость выше метки «МАХ». 8. Установите пробку на место и вытрите потеки.

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается, 1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры {«башмаки») под задние колеса. 2. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 3. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ» 4. Не пуская двигатель, поверните рулевое колесо пять-шесть раз влево и вправо до упора. 5. Пустите двигатель и поверните рулевое колесо до упора в одну сторону. Не увеличивайте обороты двигателя выше оборотов холостого хода. Предупреждение: Не удерживайте рулевое колесо в крайнем положении более 5 с. 6. Поверните рулевое колесо до упора в противоположную сторону. 7. Верните рулевое колесо в среднее положение и заглушите двигатель. 8. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте жидкость. Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше метки «МАХ», а на холодном — не ниже метки МIN 9. Повторяйте операции 4-7 до тех пор, пока уровень жидкости в бачке при повороте руля перестанет снижаться и в жидкости перестанут появляться пузырьки воздуха. 10. Долейте необходимое количество рабочей жидкости, Не переливайте жидкость выше метки «МАХ». 11. Опустите передние колеса на землю. Пустите двигатель и сделайте несколько полных поворотов рулевого колеса от одного крайнего положения до другого. Убедитесь, что разница уровней жидкости в бачке при левых и правых поворотах рулевого колеса незначительна. Убедитесь, что разница между уровнем рабочей жидкости при работающем двигателе и уровнем после остановки двигателя находится в пределах 5 мм. Если разница уровней достигла 5 мм или более, значит, воздух удален из системы не полностью и следует повторить прокачку. 12. Установите пробку бачка на место и вытрите потеки жидкости.

Устройство ЭУР

В отличие от классического ГУР, в электроусилителе главный исполнительный механизм — электрический привод (асинхронный мотор). Устройство собрано в одном блоке (вместе с рулевым механизмом), что упрощает обслуживание и ремонт (когда это требуется). Механическая передача передает момент вращения от силового узла к рейке руля.

В ЭУР с шестью шестеренками один из узлов передает момент кручения на рейку, а другой — вращение от электромотора. Для гарантии работоспособности рейка оборудована зубьями, выполняющими роль привода. Второй вариант исполнения — ЭУР с параллельным приводом. В данном случае момент передает ремень и шариковый узел.

Ключевой элемент электроусителя — система управления. Она состоит из нескольких узлов:

Входных датчиков — момента вращения и угла поворота руля. Кроме этого, принимается информация от датчиков скорости и частоты вращения коленвала.
Электронного блока (ЭБУ) — устройства, принимающего сигналы и обрабатывающего поступившую информацию. На базе полученных данных компьютер принимает решение в отношении подачи команды на исполнительный узел.
Исполнительные элементы — электромотор (асинхронный двигатель).

Конструктивно ЭУР различается в зависимости от типа автомобиля:

На легковых авто электроуситель монтируется прямо в колонку. Здесь не требуется особых усилий. Следовательно, узел получается компактным и легко помещается в области возле руля. Там же смонтированы и датчики. Как результат — исключается воздействие на устройство негативных факторов. Таким образом, конструкция состоит из следующих элементов — рулевой колонки, ЭУР, промежуточного вала и реечного механизма.
На микроавтобусах и авто 4×4 требуется большее усилие, поэтому ЭУР имеет конструкцию с параллельными осями. Передача вращения происходит посредством зубчатоременной передачи. Специальный ремень проворачивает гайку, которая приводит в движение саму рейку руля.

Что касается большегрузных машин, то на них электроуситель не устанавливается.

Можно ли заливать в ГУР моторное масло

Моторное – однозначно нет, трансмиссионное – с оговорками. Далее подробно разберем почему.

Чтобы понять, можно ли лить в ГУР другие масла, например моторное или трансмиссионное, нужно знать, какие функции оно выполняет.

Смазка всех узлов гидроусилителя;
Защита от коррозии и износа деталей;
Передача давлений;
Препятствие пенообразованию;
Охлаждение системы.

Вышеперечисленные характеристики достигаются путем добавления различных присадок, наличие и сочетание которых и наделяет масло для ГУР необходимыми качествами.

Как вы понимаете, задачи у моторного масла несколько иные, поэтому крайне не рекомендуется заливать его в ГУР.

Относительно трансмиссионного масла все не так однозначно, японцы зачастую используют одну и ту же жидкость ATF для автоматической трансмиссии и гидроусилителя. Европейцы настаивают на использовании специальных PSF (Power Steering Fluid) масел.

Ремонт механизма

Так как рулевая рейка имеет сложную конструкцию, автомастера редко разбирают ее и ремонтируют. Гораздо проще купить запчасть в сборе и поставить ее на авто.

Сегодня на рынке существуют оригинальные автозапчасти и более дешевые аналоги. Производители авто рекомендуют ставить только оригинальные детали, так как они идеально подходят ко всем системам машины. Но опыт автолюбителей говорит, что аналогичные запчасти тоже служат долго. Главное, выбрать хорошего производителя. Это можно сделать, прочитав отзывы в интернете или спросив совета у бывалого автолюбителя.

Не забывайте периодически менять расходные материалы – втулки, сальники, пыльники. Периодически осматривайте днище машины, при наличии трещин и подтеков сразу покупайте ремкомплект. Это продлит жизнь всему устройству.

Бережливый и аккуратный водитель может даже не вспоминать о рулевой рейке на протяжении всего периода владения автомобилем. Поэтому стоит соблюдать простые правила эксплуатации: объезжать ямы, притормаживать перед кочками, при наличии первых симптомов поломок сразу обращаться в автосервис. Тогда устройство прослужит вам долго.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Неисправности рулевой рейки автомобиля могут не только вызывать дискомфорт вождения, но и стать причиной более серьезных поломок и даже привести к ДТП. Признаками неисправности являются: увеличение механического усилия при повороте рулевого колеса, гул насоса ГУР, течь жидкости гидроусилителя, стук во время езды по неровным дорогам, ржавление вала рейки.

Все действия по замене масла на Ларгусе «по шагам»

Рассмотрим, что делать перед тем, как поменять масло в двигателе Лады Ларгус, если число клапанов равно 16:

Прогреть двигатель, выключить зажигание, загнать автомобиль на яму;
Снять защиту картера. Нужен торцовый ключ «на 10» — им выкручивают шесть винтов снизу;
Сразу следует открутить пробку наливной горловины (жёлтую пластиковую).

Защиту снимают с одной целью — чтобы добраться до фильтра.

Слив отработки (старого моторного масла)

Защиты картера сейчас уже нет. Осталось взять 4-гранник «на 8» и выкрутить сливную пробку.

Ключом делают 1-2 оборота, дальше подставляют пустую ёмкость и выкручивают пробку рукой.

Время слива отработанного масла — не менее 10-ти минут. Будьте осторожны, масло горячее!

После того, как отработка сольётся, поверхность картера протирают, пробку заворачивают. Момент затяжки резьбы — 22 Н*м.

Заводское масло и правила выбора

Так как Лада Ларгус – это фактически аналог Рено Логан, для этого автомобиля подходит масло ГУР с французской модели. В свою очередь это подтверждает и производитель Ларгус.

Что рекомендуется использовать для замены жидкости в ГУР на Ладе Ларгус

Марка

УсловияМасло как для «француза» Рено Логан имеет лучшие показатели вязкости и плотности, создано с учётом эксплуатации в российских условиях при температуре до минус 40 градусов, и этого оказывается вполне достаточно для использования в средней полосе.
Синтетическое или полусинтетическое масло на основе стандарта D2 ATF, а также PSF.
Обратите внимание на сервисную книжку.
Там указывается масло марки ELF RENAULTMATIC D2.
Если автомобиль активно эксплуатируется и нагрузка на рулевой механизм значительная или машина используется в районах с экстремально низкими температурами.
В таком случае рекомендуется использовать масло с маркировкой D3 или Elf RENAULTMATIC G3.

Кроме этих марок рабочей жидкости ГУР, производитель рекомендует некоторые аналоги, которые по своим характеристикам максимально приближены к оригиналу:

Mobil ATF 220 или 320;
Castrol ATF D2 или D3;
Liqui Moly ATF 1100.

Результатом таких смешиваний станет вспенивание масла и, как следствие, выход из строя ГУР. Для замены необходимо использовать полный объем рабочей жидкости. Только соблюдение таких простых правил и рекомендаций по контролю уровня масла и выбору нужной марки в конечном итоге приведут к стабильной работе всей системы рулевого управления в целом. Так можно сэкономить деньги на дорогостоящий ремонт, а также значительно снизить риск попадания в ДТП из-за неисправного рулевого механизма.

Признаки неисправности и возможные причины

В процессе эксплуатации автомобиля о неисправной работе гидроусилителя руля свидетельствуют следующие признаки:

1. Отдача рулевого колеса

. Обычно происходит при неисправностях насоса ГУР либо слабом натяжении приводного ремня.

2. Большое усилие при повороте руля

. Причиной могут являться: низкий уровень жидкости, изношенный насос гидроусилителя, завоздушенность системы.

3. Большие усилия в районе среднего положения руля

. Основная причина – механический износ рейки.

4. Увеличенные усилия в одну из сторон

. Причина: изношенные сальники.

5. Быстрый поворот руля требует усилий

. Возможные причины: завоздушенность, неисправность насоса, малые холостые обороты двигателя.

6. Шум

. Причины: низкий уровень жидкости, течь в системе.

7. Вибрация

. Часто случается при повреждении покрышек, неисправности тормозной системы. В системе ГУР возможно попадание воздуха в гидравлику.

Жидкость ATF

Проблем с жидкостью может быть две: низкий уровень и низкое качество. В
первом случае проверка сводится к визуальному осмотру. Нужно открыть капот,
проверить степень заполнения бачка ГУРа. Жидкость по нормам должна
находиться выше отметки «Мин». Если ниже, в системе есть утечка. Как правило,
это происходит в местах стыков или на хомутах. Особенно страдают системы со
старыми, порванными трубками. Перед доливкой надо срочно устранить причину
течи!

Что касается признаков несоответствия залитой минералки — ГУР начинает шуметь
зимой, так как в таких температурных режимах эксплуатация не предусмотрена.
Гидроусилитель гудит и в случаях низкого качества ATF. Если в ней высокое
содержание примесей, руль будет всё тяжелее вращать. Диагностировать грязную
жидкость тоже можно визуально: она потеряет изначальный цвет, скомкается.
Существует и такой способ проверки: несколько капель масла тестируются на белой
бумаге. Допустим любой цвет, кроме чёрного, серого и коричневого. К тому же
нормальная жидкость не должна вонять гарью

Обновлять ATF важно в срок,
предусмотренный производителем — через каждые 60-70 тыс. км или 2 раза в год

Краткие итоги

И всё-таки, какой усилитель лучше?

Ваш автомобиль не первый и вы имеете достаточный опыт управления — мы уважаем ваше мнение о различных типах усилителей руля и не будем его опровергать.

Вы собираетесь купить свой первый автомобиль? Машину с классическим гидроусилителем сейчас можно найти только на вторичном рынке. Рекомендуем приобрести недорогую модель с ЭГУР. Он, правда, требует контроля масла в бачке, но при любых поломках стоимость ремонта будет вполне приемлемой.

Предпочитающим беззаботное перемещение из точки А в точку Б, следует выбрать авто с ЭУР, встроенным в рулевую колонку. Такому усилителю нужен минимум забот и финансовых затрат.

Покупая престижный автомобиль со всеми «наворотами» в системах безопасности и управления, или уже имея такой, следует помнить одно — дорогими машинами дорого владеть.

Одним словом, думайте сами, решайте сами.

Ремонт гидроусилителя руля
