Замена ремня генератора и натяжного ролика рено логан с гур и кондиционером своими руками

Рено сандеро: замена генератора, ремня генератора, ролика

Замена ремня генератора на Рено Логан, Сандеро, Ларгус с ГУРом и кондиционером

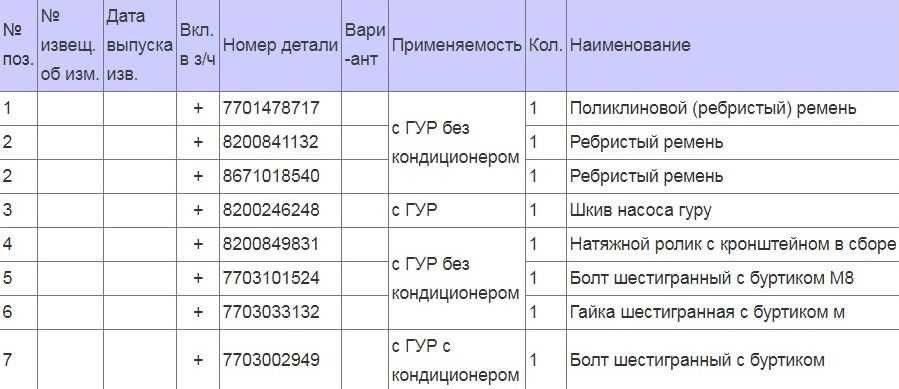

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К пятиручьевой, длиной мм. Этим способом можно продиагностировать только чрезмерное ослабление ремня, поэтому для точной проверки и регулировки натяжения обратитесь в сервис. При монтаже ремня укладываем его на шкивы и заводим под натяжной и рено сандеро степвей замена ремня генератора ролики в соответствии со картой привода.

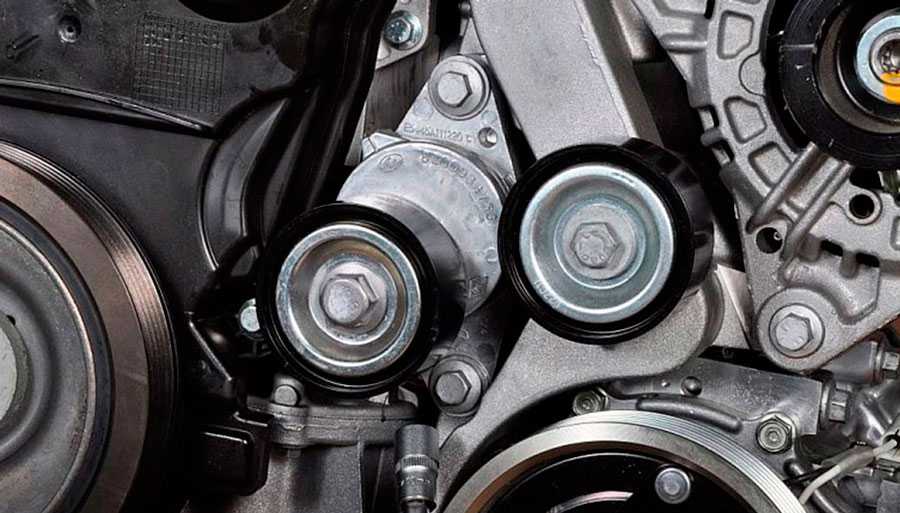

Выверните два болта крепления натяжного ролика и снимите его. Ключом на 13 откручивается крепление провода, для подключения плюсового вывода генератора. В связи с этим данные о величине усилия при прогибе ветви ремня на определенный размер в технической документации отсутствуют.

Он так же пятиручьевой, но его длина меньше — миллиметров. Рассматривая, что ремень, допустимо, необходимо поменять в пути например, при его обрывевдалеке от обслуживания, покажем метод, при котором можно примерно оценить натяжение ремня. Так же можно использовать аналог:

Отметим, что следует приобретать или оригинальные запчасти Рено, или аналог, изготовленный авторитетным производителем. В процессе эксплуатации он подвергается большим нагрузкам, поэтому должен соответствовать современным стандартам качества. Новую деталь устанавливают на Рено с применением следующей очередности: Выемок на шкиве больше, чем бороздок.

Замену производят так, чтобы ближайшая к двигателю бороздка осталась свободной. Регулировка привода и установка запасных частей Если натяжной ролик, он будет издавать писк при вращении.

Some Title Here

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан. На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства — тензометрического тестера.

Замена ремня генератора на Рено Логан, Сандеро, Ларгус с ГУРом и кондиционером

Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства — натяжителя ремня.

Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика.

Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора. Во втором случае применяется один приводной ремень, натяжение которого регулируется натяжным роликом.

На автомобилях, в которых генератор и компрессор кондиционера расположены с разных сторон двигателя, замену приводных ремней выполняйте в следующем порядке. Снимите ремень привода компрессора кондиционера, разрезав его.

Замените ремень привода генератора см.

Установите держатель ремня входит в комплект поставки ремня привода компрессора кондиционера в нижней части шкива коленчатого вала. Наденьте ремень на шкив компрессора кондиционера и заведите его за держатель, который установили на шкив коленчатого вала.

Сдвиньте держатель ремня с закрепленным на нем ремнем по шкиву коленчатого вала по часовой стрелке, насколько позволит усилие рук. Установите специальный крючок входит в комплект поставки ремня привода компрессора кондиционера: В то же время, при увеличении оборотов двигателя генератор получает дополнительную мощность.

Чтобы во всех случаях выходное напряжение оставалось в пределах нормы вольт , генератор имеет встроенный регулятор напряжения. Для исправного функционирования системы приводной ремень генератора не должен проскальзывать.

И разумеется, обрыв ремня мгновенно приводит к исчезновению источника питания при движении бортовая система автомобиля может питаться от аккумулятора — но очень недолго! Монтируем ремень привода дополнительных агрегатов в обратной очерёдности.

Шкивы привода дополнительных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой. Укладываем ремень на шкивы так… …чтобы он был смещен к внутреннему краю 1 шкивов, а наружний ручей шкивов 2 оставался свободным.

Подтяжка приводного ремня у Lada Largus

Схема установки и расположения ремня генератора говорит о том, что система Ларгус автоматически, то есть самостоятельно, натягивает элемент. Это означает, что никакие дополнительные вмешательства и манипуляции не требуются.

Вот только касается это комплектаций с кондиционером, а также гидроусилителем руля. Здесь действительно ничего делать не придётся.

Если же у вас другая комплектация, тогда подтянуть своими силами ремень генератора всё же придётся.

Но для начала нужно понять, что деталь вообще нуждается в подтяжке. Вообще для проверки натяжения в официальном руководстве по эксплуатации говорится о необходимости использовать тензометрический тестер. Проблема лишь в том, что такое оборудование доступно лишь в дилерских центрах. Искать и покупать его для личного пользования нет абсолютно никакого смысла. Здесь можно прибегнуть к другому способу. А именно:

снимите грязезащитный щиток с двигателя;
переместитесь под машину, которую нужно вывесить на подъёмнике или поставить над ямой;
надавите на нижнюю ветвь ремня так, чтобы он прогнулся на 7-8 мм;
если ремень легко поддаётся смещению, натяжка слабая;
ослабьте 2 болта крепления кронштейна натяжного элемента;
движением против часовой стрелки покрутите винт регулировки;
добейтесь нужного уровня натяжения;
затяните ранее ослабленные болты;
старайтесь не слишком сильно натягивать деталь, поскольку так она раньше срока выйдет из строя.

На этом подтяжка завершена. Проверьте результат проделанной работы в действии.

Часть 1: Замена ремня ГУР

Необходимые материалы:

гаечный ключ или ключ с храповым механизмом;
(возможно понадобится) фонарик;
гидравлический подъёмник или смотровая яма;
длинная плоская отвертка и также плоская отвёртка;
проникающие средства (WD-40);
новый ремень ГУР на замену;
новый шкив ремня ГУР на замену (в некоторых случаях);
защитные средства: защитные очки и перчатки.

Шаг 1: Нужно поднять автомобиль на подъёмнике или поставить над ямой, чтобы иметь доступ к подкапотному пространству снизу.

Шаг 2: Отключите аккумулятор от электропитания автомобиля. После того, как автомобиль был поднят и поддерживается на подъёмнике или иным образом у Вас есть доступ к нему снизу, первое, что должно быть сделано, прежде чем заменить начать замену ремня ГУР, это отключение электропитания.

Найдите аккумулятор автомобиля и отсоедините положительный и отрицательный кабели аккумуляторной батареи, прежде чем продолжить работу.

Шаг 3: Снимите защиту двигателя при её наличии. В зависимости от марки или модели Вашего автомобиля, Вам нужно будет либо использовать гаечный ключ или отвёртку.

Шаг 4: Если необходимо, отсоедините сначала ремень генератора. На некоторых автомобилях ремень генератора переменного тока не даст снять ремень гидроусилителя рулевого управления. Это часто встречается на четырёхцилиндровых двигателях.

Если это так, то обратитесь к руководству Вашего автомобиля и следуйте инструкциям по снятию ремня генератора. В большинстве случаев Вам нужно будет всего лишь снять ремень, а не сам генератор, чтобы получить доступ к ремню гидроусилителя.

Шаг 5: Найдите насос гидроусилителя рулевого управления. На большинстве автомобилей насос гидроусилителя рулевого управления будет находиться со стороны водителя в моторном отсеке. Возможно, Вам придётся снова обратиться к схематичному обозначению агрегатов Вашей модели авто в инструкции по эксплуатации машины.

Шаг 6: Найдите ролик натяжителя и опрыскайте верхний и нижний болты «вэдэшкой» или другим проникающим средством. В большинстве случаев эти болты будут очень плотно держаться из-за коррозии. Обрызгайте оба болта средством WD-40 и дайте средству проникнуть в резьбу в течение приблизительно пяти минут, прежде чем продолжить.

Шаг 7: Ослабьте верхний болт крепления шкива, а затем нижний болт, используя гаечный ключ. Не снимайте болты, а просто убедитесь, что шкив ходит свободно и может перемещаться назад и вперед рукой.

Шаг 8: Ослабьте болты рулевого управления тем же способом, как описано выше. Ослабьте верхние и нижние болты, как указано в предыдущем шаге. Также не удаляйте их.

Шаг 9: Во многих случаях насос гидроусилителя рулевого управления будет плотно закреплён плотно в своём корпусе, даже когда болты ослаблены. Используйте монтировку или длинный гаечный ключ, чтобы оказать давление на насос. Это позволит ослабить ремень ещё больше, и Вы сможете снять ремень со шкивов.

Шаг 10: Удалите старый ремень. После того, как натяжной ролик и шкив усилителя руля были ослаблены, Вы должны быть в состоянии снять старый ремень довольно легко.

Диагностика

В случае проведения планового ТО по регламенту, установленному тольяттинским автопроизводителем, а также по факту обращения при появлении признаков неисправности привода генератора и/или ГРМ, прежде всего, мастерами тех проводится диагностика.

Разговор идет в первую очередь о визуальном осмотре. Двигатель проверяется на наличие следов подтекания определенных жидкостей, особенно моторного масла, и оценивается состояние привода генератора (в ряде случаев дополнительно приводов насоса ГУР и компрессора кондиционера). Чтобы проверить состояние ремня ГРМ, необходимо произвести частичную разборку двигателя

Обращается внимание на наличие следов деформации, различных жидкостей, повреждений

В регламенте указано что надо проверять не только состояние ремней, но и степень их натяжения. С этой целью наши мастера используют инструментальную диагностику. В зависимости от ситуации и вида ремня применяются механические приборы (работа их основана на принципе динамометра, измеряется усилие, прилагаемое для прогиба и оттягивания ремня, сравнивается с заводскими параметрами) и электронные (измеряются звуки высокой частоты). Опыт и навыки мастеров дают возможность при необходимости использовать и традиционные методики визуальной оценки степени натяжения ремней.

Прайс-лист на запчасти от 12.05.2020

Смотреть на сайте Онлайн

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Источник

➤

Когда менять и почему

Ременная передача ГРМ синхронизирует работу коленчатого и распределительного валов. Производитель рекомендует производить его замену после 60 000 км. Но вполне может произойти и так, что заменить расходник потребуется раньше срока. Обязательно нужно производить диагностику этого узла, чтобы не прозевать тот момент, когда ремень придет в состояние износа и возникнет угроза его обрыва. Кстати, вместе с ременной передачей рекомендуется поменять и натяжной ролик, который также является расходным материалом и постепенно изнашивается.

На фото ниже изображены клапаны, которые погнулись в результате обрыва ременной передачи ГРМ:

Осматривать узел ГРМ следует через 20 000 км. А вот какие дефекты являются критичными, и при возникновении которых ремень нужно менять:

наличие трещин на поверхности;
явные признаки износа (потертости и прочее);
материал начал расслаиваться;
зубья износились;
торцы обтрепались;
на поверхности видны масляные подтеки;
ремень не подтягивается, так как он растянулся.

Во время осмотра обращайте внимание на состояние натяжного ролика и водяного насоса. Если оно будет неудовлетворительным, их также нужно будет заменить. Замену ременной передачи можно произвести самому, но при этом необходимо соблюдать требования инструкции

Неправильная установка ремня может стать причиной поломки двигателя. Конечно, будет лучше, если вы пригласите помощника, который имеет опыт в области ремонта автомобилей. Многие автолюбители поступают именно так, и не обращаются за помощью специалистов, которая, кстати говоря, стоит недешево

Замену ременной передачи можно произвести самому, но при этом необходимо соблюдать требования инструкции. Неправильная установка ремня может стать причиной поломки двигателя. Конечно, будет лучше, если вы пригласите помощника, который имеет опыт в области ремонта автомобилей. Многие автолюбители поступают именно так, и не обращаются за помощью специалистов, которая, кстати говоря, стоит недешево.

Итак, если вы решили произвести замену ремня самостоятельно, сначала как следует приготовьтесь и подготовьте все необходимое, а именно:

домкрат;
ключи и головки необходимого размера;
отвертку;
оправку для фиксации распредвалов;
новый расходник.

Обязательно покупайте новый расходник только в проверенных торговых точках. Некачественный расходник будет служить недолго, и уже очень скоро его тоже придется заменить. Кроме этого, может произойти и обрыв некачественного привода, а такая “экономия” выльется в дорогостоящий ремонт.

Как заменить ремень на Ларгус с ГУР и кондиционером?

Сразу заметим, что натяжение элемента передачи привода генераторного узла в данном варианте оснащения регулируется в автономном режиме благодаря присутствию специального устройства.

Чтобы заменить приводной ремень в LADA Largus выполняем такие манипуляции:

Демонтируем грязезащитную панель мотора, располагающуюся по правую сторону агрегата.
Вооружаемся накидным ключом (или лучше головкой) с размерностью «13», которым захватываем болт натяжного элемента. Нажимаем вращающим по часовой стрелке усилием и, преодолевая сопротивляемость встроенной в узел пружины, доводим, таким образом, кронштейн до момента совмещения отверстия в нем с таким же углублением в корпусе.
Удерживая с усилием ключ в достигнутом положении, вставляем в совмещение отверстий любой стержень, обладающий диаметром 6 мм. Здесь в качестве такого стопорящего устройства отлично подходит шестигранный ключ размерностью на «6».
Когда натяжное устройство зафиксировано, усилие натяжения на ремне пропадает, и расходный элемент можно снимать с агрегатов.
Во время такой процедуры предоставляется возможность проверить и при надобности заменить натяжной ролик и его опорный аналог.
Монтаж осуществляется в обратной снятию последовательности. Во время данной манипуляции соблюдаем такой алгоритм: сначала выполняем укладку ремня на шкивы, затем заводим соответствующую ветвь изделия под ролик натяжения, а потом под опорный элемент системы (тоже ролик).
Завершив навеску элемента передачи, вынимаем фиксатор и натяжной компонент «устанавливает» ремень под «нагрузку».
Теперь ключом 18-й размерности вращаем коленвал на несколько оборотов, после чего наблюдаем корректность установки ремня.
Возвращаем на прежнее место защитный моторный щит.

Особенности процедуры замены ремня на модификациях, не оснащенных кондиционером

Газовое оборудование на Рено Дастер

Объем багажника Рено Дастер

Чтобы проверить уровень натяжения элемента передачи на такой версии оснащения Лада Ларгус производитель рекомендует прибегнуть к использованию тензометрического тестера. Однако такое приспособление доступно в дилерском центре, поэтому мы поступаем иначе.

Демонтируем «отражающий» грязь щиток на моторе.
Перемещаемся под автомобиль (он должен быть вывешен или расположен над ямой).
На нижнюю ветвь ремня надавливаем самым крепким пальцем, заставляя ее прогнуться примерно на 7-8 мм. Если ремень прогибается сильней, значит, требуется подтяжка. Она выполняется путем ослабления пары болтов фиксации кронштейна натяжного элемента. Теперь регулировочный винт вращаем в направлении хода часовой стрелки до момента наступления требуемого уровня натяга. Затягиваем ранее указанные болты.

Для замены ременной передачи в LADA Largus действуем аналогично приведенному алгоритму, только регулирующий натяжение болт вращаем в обратном ходу часов направлении. Это ослабляет систему и позволяет снять ремень с навески.
Монтируем ремень с кондиционером и его натяжение в обратном порядке.

Внимание! В данном варианте компоновки шкивы указанных навесных агрегатов являются шести – ручьевыми, а сам ремень, как уже обозначалось, пяти – ручейковый. Укладку изделия выполняем так, чтоб ремень расположился максимально близко к наружным краям всех шкивов, а внутренний ручей на них же остался свободным! Замена ремня завершена

Как поменять ремень генератора на Рено Логан самому?

Назначение генератора – обеспечение электрической энергией все системы автомобиля. Для этого его ротор должен постоянно вращаться. Это осуществляется за счет ременной передачи между коленвалом и генератором. Когда ремешок рвется, то автомобиль не может самостоятельно передвигаться. Поэтому необходимо следить за состоянием ремня, чтобы не было неприятных сюрпризов в дороге.

Когда пора менять?

Обследование ремешка генератора Рено Логан заключается в визуальном осмотре его внешнего вида, проверки степени его натяжения. Ремень подлежит замене, если обнаружены следующие дефекты:

расслоение боковин;
трещины;
износ зубьев и поверхности;
выкрошенные участки;
масляные следы.

Старый ремешок с трещинами Обтрепанные края могут появиться по причине неправильной установки ремешка. Масляные следы, как правило, являются следствием протекания сальников коленчатого вала. Из-за их наличия изделие проскальзывает на шкиве, нет достаточного сцепления, ротор не вращается в полную мощность.

Натяжение также играет большую роль в качестве вырабатываемой электроэнергии, когда оно слабое, то ремешок проскакивает и генератор работает не в полную силу. При этом можно услышать, как ремень свистит. В морозную погоду изделия из резины становятся тверже и даже при хорошей натяжке резиновая деталь свистит, когда заводится двигатель. С течением времени ремешок растягивается, поэтому следует следить за его натяжением. Если это возможно, то его нужно подтянуть с помощью натяжителя. Если он растянулся по причине износа, то изделие следует обязательно менять на новое.

Процесс замены

В зависимости от условий эксплуатации, качества расходника и манеры езды замена ремня может выполняться через разное количество тысяч километров пробега даже для одной и той же модели. В городских условиях из-за постоянных остановок и стартов ремень изнашивается быстрее.

Необходимые инструменты

Если при осмотре обнаружены дефекты, то ремень нужно менять. Для этого нужно подготовиться, приготовив:

набор ключей;
шестигранник;
домкрат;
новый расходный материал.

Расходный материал для Рено Логан Большое значение на продолжительность эксплуатации изделия оказывает его качество. Поэтому приобретать следует оригиналы проверенных производителей. Некачественный ремень может быстро обтрепаться, растянуться, порваться в дороге и придется менять его раньше, чем исчерпается его ресурс.

Этапы

В первую очередь следует обесточить авто, сняв отрицательную клемму с аккумулятора.

Моторный отсек Рено Логан

Далее необходимо снять переднее правое колесо.
Затем демонтируется щиток, защищающий моторный отсек от грязи.
Снимаем передний правый подкрылок
Далее нужно совместить кронштейн натяжного ролика с отверстием в его корпусе. Для этого ключом на «13» проворачиваем болт крепления натяжителя против хода часовой стрелки.
Далее в отверстие вставляется шестигранник на «6».
Ремень генератора ослаблен и его можно снимать.
Вместе с ремешком следует менять натяжной и опорный ролики. Для снятия опорного надо открутить крепежный болт ключом на «13».
Натяжной ролик крепится двумя болтами, которые нужно открутить, чтобы его снять.
Если при осмотре снятые ролики не имеют дефектов, их можно установить обратно, но желательно заменить.
После установки новых роликов можно менять ремешок генератора.
Сначала его надо надеть на шкив насоса гидроусилителя руля, затем завести за опорный и натяжной ролики, накинуть на шкив генератора, шкив компрессора кондиционера и в последнюю очередь натянуть на шкив коленвала.
Схема правильного расположения расходника При укладывании изделия, нужно следить, чтобы ремешок ложился на диски дальше от силового агрегата. Если бороздок на изделии меньше, чем на шкиве, то свободные должны находиться ближе к двигателю. После того, как ремень будет надет на все диски, нужно отрегулировать его натяжение согласно указаниям руководства по эксплуатации Рено Логан с помощью натяжного ролика. Поворот против часовой стрелки дает возможность подтянуть изделие, по направлению движения часовой стрелки – ослабить. После этого затягивается болт крепления натяжителя.

Проверяем натяжение изделия
На последнем шаге надо подключить клемму «минус» к аккумуляторной батарее.

После замены всех расходных материалов следует завести двигатель и проверить его работу. Не должно быть слышно никаких посторонних звуков в виде свиста. Если все работает исправно, на этом замена ремешка генератора на Рено Логан заканчивается. В течение последующей эксплуатации следует регулярно проверять натяжку ремешка генератора и при необходимости подтянуть.

В этом видео показано, как снять и правильно менять ремень генератора на Рено.

Принцип работы ЭУР

При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».

На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.

Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Назначение и принцип действия

Такой ремень является резиновым изделием, оснащённым зубцами, размещёнными его на внутренней поверхности. Обычно он изготавливается из прочных каучуковых составляющих с высокой степенью разрыва. Это изделие надевается на коленчатый вал и на одну из шестерёнок распределительного вала.

В большинстве отечественных транспортных средств, в том числе Ладе Ларгус, он располагается в передней части подкапотного пространства. Если быть точнее, то между цилиндрами двигателя и радиатором.

Зубцы ремня ГРМ обеспечивают отличное сцепление и исключают возможность проскальзывания. Поскольку от их количества зависит синхронизация вышеупомянутых узлов, то оно строго ограничено. Безусловно, применительно к ним важны не только геометрические параметры, но и эксплуатационные характеристики:

надёжность;
прочность на разрыв;
широкодиапазонная температурная «закалка»;
функционирование до полного износа;
наличие допустимого удлинения.

В первую очередь стоит обращать внимание на ремни проверенных производителей, отличающихся высоким качеством и длительным сроком службы

О замене ремня генератора на 8-кл Ларгусе

«Каждый автовладелец знает, что замена ремня генератора. » это просто. Однако на Ларгусе есть свои нюансы. В них я кропотливо разбирался. Купил детали и уже собирался менять, но что-то пошло не так и я поехал на СТО.

Инструкция по эксплуатации Ларика гласит, что ремень навесного оборудования меняется каждые 120 тысяч километров пробега. В отличие от ГРМ, который меняется на 60 тыс.

На седьмом году пробег моей машины перевалил за 110 тыс. Самое время заглянуть под капот. Тем более, что к этому времени появился шелестящий звук со стороны ролика. Особенно явно он слышался при пуске двигателя на холодную в сырую погоду. Примерно через пять минут звук пропадал. Вот такой симптом, который предстояло вылечить.

Первый вопрос: какой ремень брать?

Оказалось, что в зависимости от мотора, наличия ГУРа и кондиционера, на Ларгусе установлены разные ремни генератора.

Самый короткий используется на автомобиле без ГУР и кондиционера. Его маркировка 4PK715. Она означает, что ремень четырехручейковый и длина 715 мм.
С ГУР и без кондиционера (8кл двигатель K7M) — 5PK1110 (пятиручейковый), длина 1110 мм.
С ГУР и без кондиционера (16кл K4M двигатель) — 6PK1200 (шестиручейковый), длина 1200 мм.
На автомобиле с ГУР и кондиционером (8кл K7M и 16 кл K4M) — 6PK1820 (шестиручейковый), длина 1820 мм.

Подобрать ремень это было самое простое. Цены стартуют со 150 руб. Выбор огромный. Дешевый брать не стал. Почитал отзывы и взял итальянский Dayco за 350 руб. Также думал про Contitech. Он на сотку дороже. Победила золотая середина. Оригинал кстати стоит 1300 руб.

Дальше дело дошло до натяжного ролика. Сначала я решил, что можно поменять конкретно сам ролик. И уже даже заказал его. Но манагер поставил под сомнение мой выбор. Я снова стал искать.

На самом деле, в моем случае ролик меняется вместе с металлическим кронштейном. Напомню у меня двигатель 8-кл К7М, с ГУРом, без кондишена.

Вот картинка из каталога. Стрелочкой отмечено то, что мне было нужно. Это натяжной ролик с кронштейном в сборе.

Полезная табличка с артикулами деталей.

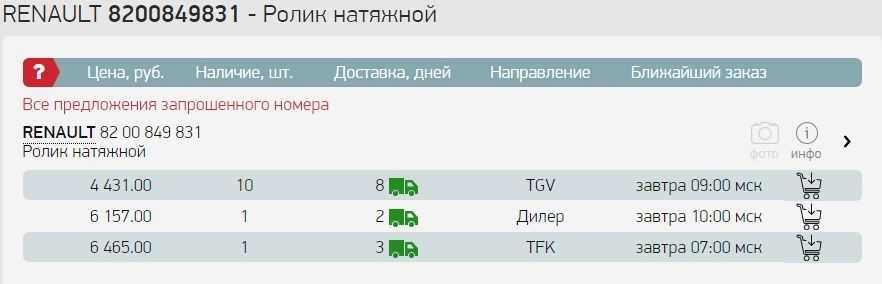

Если посмотреть цены на оригинальные запчасти, то волосы дыбом встают. Например, ролик стоит четыре с половиной рубля.

Ориентируясь на аналоги, взял той же фирмы, что и ремень. Маркировка DAYCO APV2064. Стоимость 1300 руб.

Таким образом, все детали собрал. Оставалось только найти время и поменять. Однако лето незаметно пролетело, а у меня все не получалось залезть под машину.

Поехал в автосервис. Там выяснилось, что ролик не подходит! Короткая досада за выкинутые рублики. Вот тебе и аналоги. Родной ролик оказался с так называемой широкой площадкой. С маркировкой фирмы INA/LUK. У нового Dayco она была узкой. Из-за нее деталь не хотела становиться в штатное место.

Делать нечего. Беру на месте что есть. В наличии был родной INA/LUK, но с узкой площадкой. Его и поставили.

Да, какую роль играет ширина площадки? Тот ролик, что с узкой площадкой, можно будет регулировать, только с помощью специального съемника или приспособы. Поскольку регулирующий болт будет проходить мимо площадки. Кронштейн с широкой площадкой рассчитан как раз на регулировку с помощью болта.

Вот наглядная картинка. Вид сверху.

Маркировка родного ролика INA/LUK

С узкой площадкой — 531 0427 10. Цена в районе 1300 руб.

С широкой площадкой — 531 0868 10. Этот дороже. Готовьте примерно 2300-2600 руб.

Стоимость замены

Работа обошлась в 290 руб. за ремень и 390 руб. за обновление ролика.

После замены посторонние звуки пропали.

Если взглянуть на родной ремень, то видно как на внутренней поверхности он обзавелся трещинами.

В заключение приведу размеры кронштейна натяжного ролика, если кто-то вдруг будет выбирать его по картинке в интернете.

Ширина длинной стороны на заводском кронштейне 30 мм. У аналога Dayco — 25 мм. Длина загнутой части у обоих по 20 мм.

Вот такой итог. Не стоит расслабляться и доверяться автоподбору запчастей.
