Замена предохранителя lada largus (ваз ларгус)

Замена предохранителей на Лада Ларгус

Подготовительный этап:

• Комплект новых предохранителей,
• Ветошь,
• Дополнительное освещение, если недостаточно естественного света,
• Новые реле для замены.

Алгоритм действий:

• Машину устанавливаем на ровную платформу, открываем водительскую дверь,
• С торца торпеды отщелкиваем пластиковую крышку, под которой расположен монтажный блок с предохранителями,
• Пластиковым пинцетом поочередно извлекаем каждый из модулей, проверяем исправность. Это рационально, если мы не знаем точный номер неисправного модуля.

С целью упрощения процесса идентификации и поиска модулей на плате, с тыльной стороны крышки нанесена маркировка, распиновка. На место неисправного предохранителя вставляем новый, защелкиваем крышку.

Замена модулей в дополнительном блоке не сложнее салона.

• Открываем капот, в левой верхней части моторного отсека, за АКБ находится монтажный блок,
• Отщелкиваем пластиковую крышку БП, щипцами извлекаем неисправный предохранитель,
• Если требуется замена реле – коммутатора, то дополнительно отсоедините клеммы от концевиков.

По завершении, устанавливаем крышку корпуса монтажного блока на штатное место. Запускаем двигатель, проверяем работу агрегатов.

Средний ресурс эксплуатации отечественных предохранителей 50 – 55 тыс. км. Зарубежные аналоги «выхаживают» на 5 – 10 тыс. км. дольше. Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам автомастерской. От качества работ зависит функциональность ряда механизмов, агрегатов на автомобиле.

Рекомендации по замене

Если внимательно изучить инструкцию, ничего особо сложного в процедуре по замене защитного элемента нет. Но определённых правил и рекомендаций придерживаться стоит.

Перед тем как извлекать перегоревшее устройство, убедитесь, что у вас есть в наличии новый элемент. Именно выбор и покупка новых предохранителей считается самым сложным этапом во всей работе по замене.
Проверив работоспособность всего оборудования, вам удастся обнаружить виновника происшествия с вашим автомобилем. Убедитесь, что дело именно в предохранителе, и его замена позволит восстановить работоспособность авто.
Теперь переходим к тому, как извлечь и правильно вытащить сгоревший предохранитель в машине. Тот, кто уже ранее вытаскивал элементы, с трудностями вряд ли сталкивался. Вытащить устройство можно с помощью специального приспособления в виде щипцов. Выньте устройство аккуратно, без рывков и дёрганий по сторонам. Иначе вы рискуете сломать корпус, а сами контакты останутся в гнезде. Доставать их отдельно будет уже намного сложнее. Ранее использовались крупные предохранители, которые легко извлекались пальцами. Но увеличение их количества в машине привело к уменьшению самих конструкций. Потому лучше не ковыряться руками и пальцами, а взять щипцы и с их помощью достать проблемный предохранитель.
Проверьте элемент на предмет работоспособности. Поскольку визуальный осмотр не всегда даёт точный ответ на вопрос о состоянии предохранителя, лучшим решением будет использовать мультиметр. Современные предохранители изготавливаются из прозрачного пластика или стекла. Сквозь корпус обычно хорошо просматривается состояние легкоплавкой нити.
Как только водитель взял щипцами и достал предохранитель, его стоит осмотреть. Не исключено, что в машине иные проблемы, и этот элемент тут ни при чём. Вынимаем в любом случае аккуратно, даже если устройство точно вышло из строя.
Установите новый предохранитель на своё законное место

Тут важно придерживаться правила, согласно которому вставляется в то же гнездо предохранитель с тем же номиналом. О последствиях неправильного выбора защитных элементов вы уже знаете, потому рисковать целостностью своего транспортного средства точно не захотите.
Большой ошибкой считается не только использование предохранителей меньшего номинала, чем требуется, но и большего

Некоторые автомобилисты считают, что можно на место 30-амперного устройства поставить 40-амперный элемент, который будет якобы более устойчивым, долговечным и надёжным. Но это ошибочное мнение, которое может обернуться дорогостоящим ремонтом. Если автопроизводитель предусмотрел, что в это гнездо идёт устройство с номиналом 10 Ампер, а в это на 40 Ампер, именно так и устанавливайте новые предохранители.
Для обратной установки используйте те же щипцы, с помощью которых извлекался перегоревший защитный элемент в предохранительном блоке.

Как проверить предохранитель мультиметром

Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами.

Рекомендуем прочитать: Способы проверки катушки зажигания мультиметром на основные неисправности Как проверить уровень заряда аккумулятора на автомобиле с помощью мультиметра

Проверка по напряжению

Чтобы диагностировать неисправность предохранителя в автомобильной цепи, необходимо:

1. Взять мультиметр и настроить его в режим измерения напряжения;

2. Далее включить цепь автомобиля, с которой наблюдаются проблемы, – свет, печка, обогреватель зеркал или другую;
3. После этого проверить напряжение на одном выводе предохранителя, отвечающего за эту цепь, а затем на другом выводе;
4. Если напряжение отсутствует на одном из выводов, значит, предохранитель перегорел и потребуется его замена.

Данный способ хорош своей простотой, и буквально за несколько секунд он позволяет определить имеется проблема в предохранителе или другом элементе, подключенном в цепь. Однако у него имеется и минус, подобным методом будет трудно измерить напряжение предохранителя в некоторых цепях, к примеру, дверного замка или звукового сигнала. Проще это сделать с помощью второго способа, описанного ниже.

Проверка по сопротивлению

Диагностировать неисправность предохранителя можно по сопротивлению. Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.

Считается, что вышедший из строя предохранитель можно заменить проволокой, которая сможет восстановить электрическую цепь. Это действительно так, но данный метод «ремонта» крайне нежелателен. Устанавливая проволоку на место предохранителя, автомобилист не решает проблему, а только ее усложняет. В экстренных случаях это допустимо, но при долгой «поездке на проволоке», начнет плавиться электропроводка автомобиля, что может вылиться в дорогостоящий ремонт.

(391 голос., средний: 4,54 из 5)

Неисправности магнитолы и методы их диагностики

Как известно, на Ладу Ларгус устанавливается аудиосистема с набором динамиков уже с завода (в зависимости от комплектации). Усилители расположены в передних и задних картах дверей. Для подключения неоригинальных динамиков предусматривается несколько жгутов проводов (в том числе и для повышения мощности с помощью усилителя при подсоединении сабвуфера). Так как штекера разъемов не соответствуют действующему стандарту, то для подключения другого головного устройства потребуется дополнительно приобрести переходники.

Штатная автомагнитола иногда доставляет не только удовольствие от прослушивания музыки, но и некоторые проблемы. Устройство может не работать или функционировать некорректно по разным причинам. В целом список неисправностей включает только те, которые рядовой водитель (не имеющий специальных знаний по электротехнике) может устранить своими руками, без необходимости обращения в специализированный центр.

Что касается ремонта, то зачастую замена устройства может оказаться дешевле. Особенно если учесть наличие альтернативных вариантов в разных ценовых категориях и с различными возможностями. При стоимости не более 6 000 рублей ремонт может обойтись в половину этой суммы.

Основные проблемы

Если при нажатии клавиши включения штатная магнитола не отвечает и не включается, значит, в первую очередь следует обратить внимание на монтажный блок, проверив предохранитель на 15А в гнезде F28. Через него осуществляется соединение электроцепи памяти устройства с сохраненными настройками. Крышка монтажного блока находится на передней панели с левой стороны на торце

Понять, что этот предохранитель перегорел, можно по отсутствию признаков работы панели комбинации приборов, освещения салона и багажника, т. к. их электрическая цепь также запитана на F28. Если предохранитель не перегорел, следующим пунктом проверки будет состояние соединительных контактов и целостность провода, который идёт от предохранителя до разъема питания А4 на задней стороне магнитолы

Крышка монтажного блока находится на передней панели с левой стороны на торце. Понять, что этот предохранитель перегорел, можно по отсутствию признаков работы панели комбинации приборов, освещения салона и багажника, т. к. их электрическая цепь также запитана на F28. Если предохранитель не перегорел, следующим пунктом проверки будет состояние соединительных контактов и целостность провода, который идёт от предохранителя до разъема питания А4 на задней стороне магнитолы.

Распространенная проблема заключается в отсутствии звука, т. е. само устройство включается, но при воспроизведении музыки нет ни из одного динамика.

В этом случае виной может быть тоже предохранитель, но уже F38. Через него запитано питание на устройства вывода звука. Также на неисправный предохранитель указывает нефункционирование прикуривателя. Если последний работает, значит, предохранитель целый. Отсутствие звука также бывает вызвано нарушением целостности провода, идущего от предохранителя до разъема А7 на магнитоле. А если не работают только задние динамики, виной тому может быть нарушение соединений в колодке, которая расположена непосредственно за водительским сиденьем между передней и задней дверью.

Причина неисправности может заключаться в отсутствии «массы» – это черный провод, идущий на магнитолу (клемма А8). Во всех остальных случаях потребуется вмешательство в электросхемы устройства. Без соответствующих познаний в этой области велика вероятность полного выхода из строя магнитолы. При обращении к специалистам ремонт может составить не менее 1 000 рублей, не считая диагностики.

Снятие и установка магнитолы

При выходе устройства из строя понадобится его демонтировать, чтобы установить другое. Снятие также понадобится, если необходимо произвести подключение динамиков, ремонт, почистить клеммы или перепрошить. Визуально на передней панели отсутствуют защёлки или ключи для снятия.

На самом деле на лицевой части магнитолы находятся четыре отверстия, в которые необходимо вставить 4 подходящих по диаметру стержня (около 2 мм). Процесс демонтажа выглядит следующим образом.

1. Два стержня вставляются в отверстия с левой стороны.
2. Еще два – с правой.
3. Теперь следует одновременно нажать на все стержни сразу.
4. Вместе с тем поддеть подходящей пластинкой, например, пластиковой картой.
5. После характерных щелчков, свидетельствующих об ослаблении защёлок, можно извлечь устройство.

Установка магнитолы ещё проще: достаточно вставить её в посадочное гнездо и нажимать до тех пор, пока защелки не зайдут в пазы.

Предохранители и их задачи

Защита цепей посредством элементов позволяет своевременно предотвратить выход из строя дорогостоящих электрических узлов и оборудования. Наверное, никому не понравиться остановиться посреди трассы с неисправным токоприемником, не позволяющим дальнейшее движение. Здесь роль плавких вставок трудно переоценить.

Предохранители представляют собой маленькие пластинки с двумя контактами, соединенными посредством плавкого рабочего элемента. Основной целью этого изделия является защита цепей от риска возникновения коротких замыканий, выводящих электрическое оборудование сети из строя. Также нерабочий элемент может не предотвратить возгорание. Сам процесс замыкания инициирует перегорание плавкого элемента внутри корпуса элемента, в результате чего оборудование обесточивается. В этом случае требуется отыскать причины неполадок, их устранить и заменить пришедшую в негодность плавкую вставку. Стоимость данных изделий незначительна, поэтому рекомендуем всегда держать под рукой целый набор предохранителей. Он располагает разными вставками, настроенными на различную величину сетевой нагрузки.

Для каждого токоприемника в отдельности производитель применил индивидуальный предохранитель с собственными настройками мощности. При замене вышедшей из строя вставки требуется замена именно на аналог с идентичным показателем нагрузки. Путаница здесь недопустима, поскольку каждый элемент рассчитан на определенную силу тока.

Вставки различаются по цветовому оттенку. На их корпусе указана максимальная величина тока, которую предохранитель способен выдержать. Если замечен отказ электрооборудования, то первым делом следует прибегнуть к проверке состояния плавких вставок и реле. Эти компоненты стоят на страже нормальной работоспособности всей сети автомобиля.

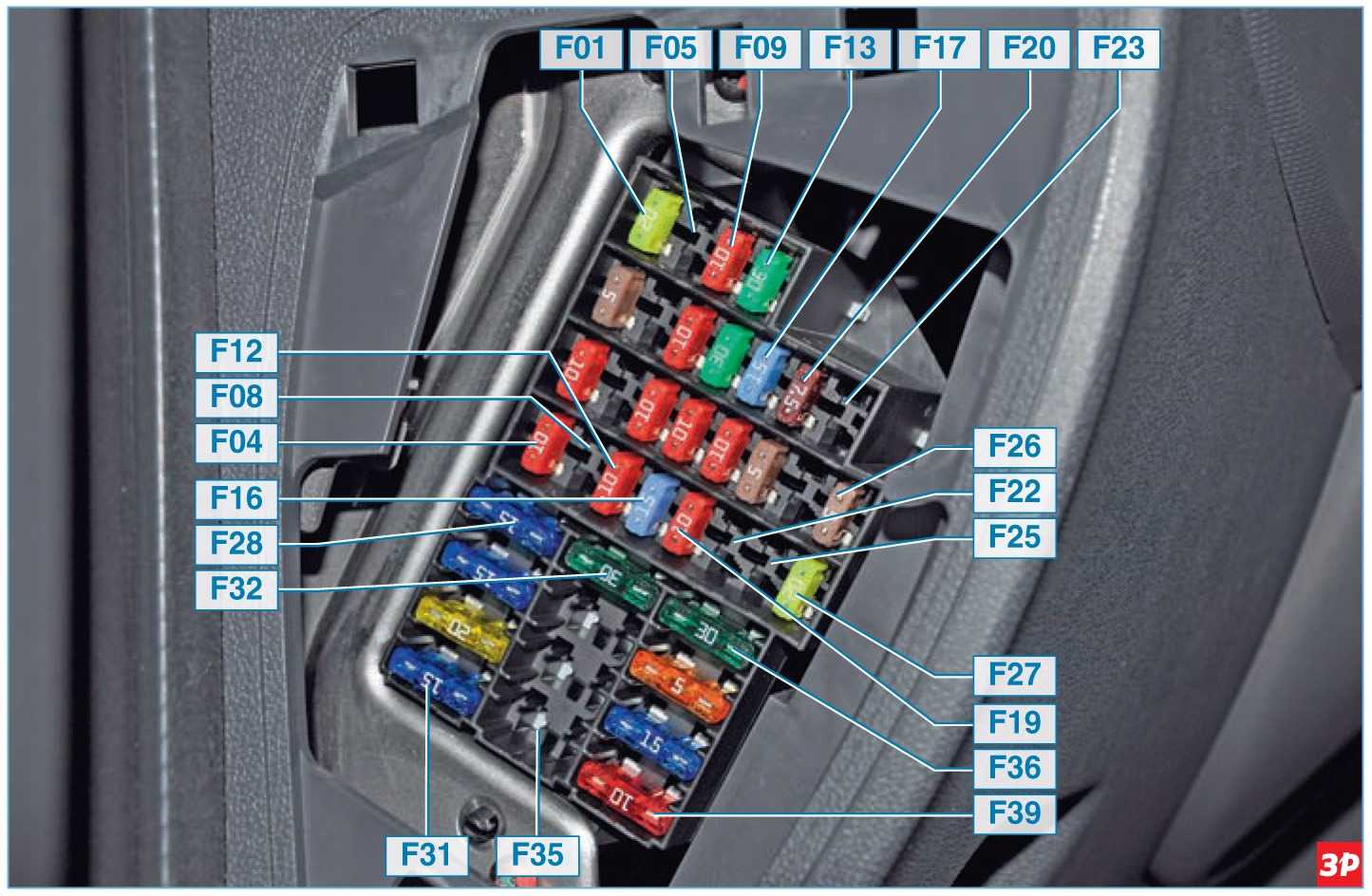

В Лада Ларгус указанные элементы располагаются в специальных монтажных блоках, коих два. Первый находится в подкапотном пространстве поблизости к коммутационному модулю. Здесь присутствуют предохранители, отвечающие за работу важных систем, а именно:

• электрооборудования мотора;
• зажигания;
• электрических компонентов контура охлаждения;
• бортового контроллера и пр.

Второй блок предохранителей можно обнаружить внутри салона LADA Largus. Производитель поместил его в левой части панели.
