Замена сетки бензонасоса на гранте

Вступление

Автомобиль Лада Калина выпускается российским заводом АвтоВАЗ уже давно. За свое существование данная модель получила две модификации, который отличались внешним видном, а внутренняя часть, такая как двигатель, трансмиссия и их комплектующие остались практически неизменными.

Как всем известно, для надежной работы всей силовой установки необходимо наличие частоты в ДВС. Лада Калина оснащается большим количеством различных фильтров, которые является расходниками и требуют частой замены, для поддержания автомобиля в частоте и рабочем состоянии.

Загрязнение фильтров на автомобиле способно привести к проблемам в работе двигателя и даже вывести его из строя.

В данной статье рассказывается о фильтрах применяемых на автомобиле Лада Калина, подробно описан процесс их замены, а так же назначение и выполняемые функции всех фильтров данного авто.

Основные признаки

Чтобы понять, что топливный фильтрующий элемент засорился от времени или некачественного бензина, нужно почаще отслеживать работу мотора. Также необходимо учитывать и другие особенности. Зачастую водители сталкиваются с повышенным расходом топлива, неровной работой двигателя, снижением мощности и плохой динамикой.

Вам будет интересно: Карбюратор «Солекс 21053»: описание устройства и инструкция по эксплуатации

Но в случае с фильтром работа двигателя не ухудшается внезапно. Мощность будет снижаться постепенно. В начале какого-либо значительного ухудшения в работе мотора можно и вовсе не заметить. Но если действительно забит топливный фильтр, симптомы будут нарастать. Игнорировать их не нужно – это может привести к печальным последствиям в будущем.

Вам будет интересно: Двигатель 11189: характеристики, отзывы

Любой двигатель с забитым топливным фильтром может иметь проблемы с запуском, но вот в режиме холостого хода будет работать сравнительно ровно. А под нагрузкой стабильность работы теряется вместе с мощностью. Один из симптомов – двигатель может не раскручиваться под нагрузкой до определенных оборотов. Если резко сбросить газ, то мотор попытается заглохнуть.

Достаточно представить себе такую ситуацию – при движении по трассе нужно выполнить какой-нибудь резкий маневр (например, обгон). Водитель по привычке нажимает на педаль акселератора, а двигатель в лучшем случае не повышает обороты. В худшем случае мотор троит и может даже заглохнуть. Ситуация не только неприятная, но и опасная.

Топливные фильтры на автомобилях с разными типами двигателей разные. В зависимости от типа двигателя, можно выделить следующие виды:

  • На старых карбюраторных моторах требования к степени очистки топлива невелики. Бензин должен очищаться до 15-20 мкм. В систему не попадают более крупные частички. Фильтр в процессе эксплуатации постоянно засоряется, но процесс этот очень и очень медленный.
  • На двигателях, оснащенных системой распределенного впрыска, установлены элементы с более мелкой степенью очистки – чаще всего это 5-10 мкм. Все, что мельче, может попасть в систему, и повреждений при этом не будет. Симптомы забитого топливного фильтра на инжекторе – это значительное падение мощности силового агрегата.
  • Дизельный топливный фильтр устроен таким образом, что способен легко удерживать частицы, размеры которых не превышают 4 мкм. Также элемент имеет функцию вывода влаги.

Если фильтр в автомобиле засорен, то лучше заменить его. Для этого нужно обратиться к менеджеру магазина автомобильных запчастей и сообщить марку, модель, а также год выпуска авто. Иногда оригинальные элементы в наличии на складе магазина отсутствуют, но всегда есть доступные аналоги.

Порядок замены сетки бензонасоса на Лада Гранта

Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда извлечь. Для этого откидывается одна половина заднего сиденья, после чего отворачивается два винта крепления лючка. Под ним находится топливный насос. Чтобы его извлечь, необходимо выполнить следующие действия:

  1. Сбросить давление в системе питания автомобиля
  2. Отключить колодку с проводами питания
  3. Отсоединить две топливных трубки от крышки бензонасоса
  4. Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке

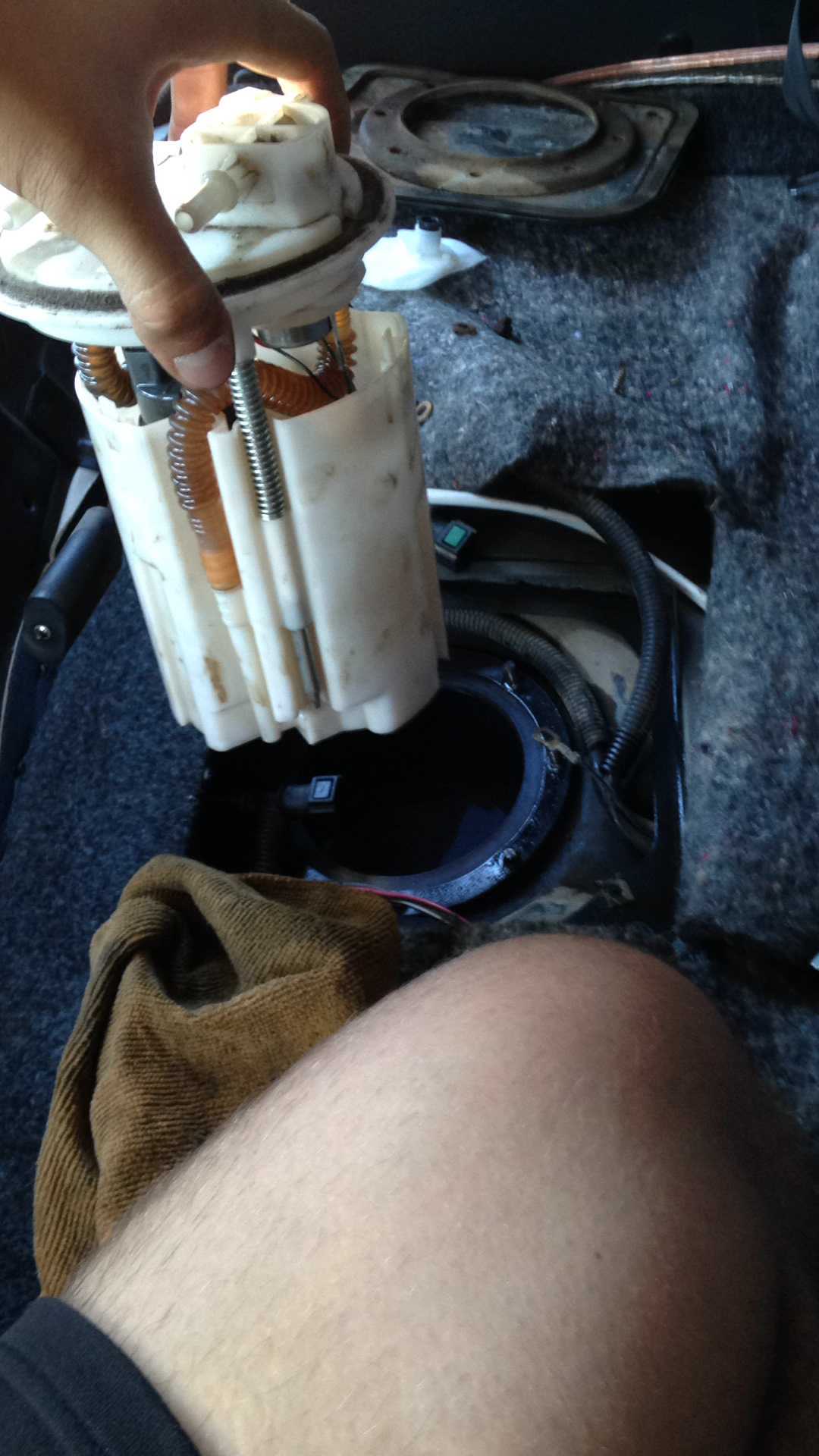

  5. Вытащит весь модуль в сборе

После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.

Немного отводим в сторону три фиксатора — защелки, которые наглядно показаны на фото ниже.

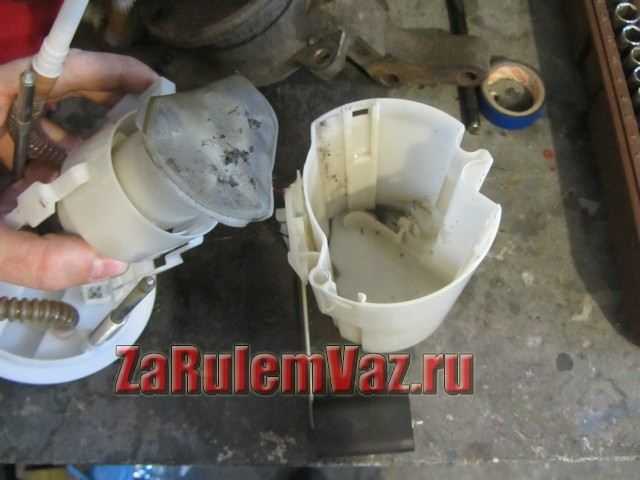

Теперь сдвигаем нижнюю емкость, чтобы разъединить модуль как бы на две части, предварительно отсоединить трубку, что показана на фото.

Теперь уже до конца разъединяем две части модуля.

Теперь нам представляется полный доступ к сетке, и достаточно ее поддеть отверткой, чтобы она отошла со своего посадочного места. Возможно, придется приложить немного больее усилие, чем ожидается, но снять ее без особых проблем можно.

В результате получаем снятый сетчатый фильтр, как видно, достаточно сильно загрязненный, хотя в данном примере рассматривается автомобиль с пробегом всего 65 000 км.

Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.

На фото выше видна черная резиновая заглушка. Разумеется, что ее необходимо вытащить перед установкой. Также тщательно промойте емкость насоса внутри и снаружи, чтобы на нем не осталось частиц грязи и другого мусора!

Для этого лучше всего использовать специальное средство для очистки карбюратора или инжектора, типа того, что показано выше. Затем уже можно собирать всю конструкцию и устанавливать ее в бензобак.

Перед первым запуском двигателя Гранты необходимо закачать топливо несколько раз, не заводя при этом двигатель: двух-трех раз закачки обычно бывает достаточно. Теперь можно запускать мотор и проверять результат проделанной работы. Следует регулярно производить замену сетки, так как на данном примере видно, что даже при небольшом пробеге она уже довольно грязная.

Цена новой сеточки бензонасоса на Гранту составляет около 50-70 рублей.

http://zarulemvaz.ru

На легковом автомобиле Лада Гранта (ВАЗ-2190), после включения зажигания, водитель должен в течение 2-3 секунд слышать звук работающего бензонасоса, который должен перед запуском двигателя поднять давление в топливной рампе. Если этого не происходит, то придётся искать причину, по которой электрический бензонасос Лады Гранты отказывается работать.

Вначале, необходимо проверить состояние предохранителя F21 (15А, цвет синий), защищающего данную электрическую цепь. Он находится в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Возможно, что этот предохранитель перегорел или ослабли и окислились контакты монтажного блока, куда он вставляется.

Если с предохранителем F21 всё в порядке, тогда проверке подлежит реле включения электрического бензонасоса К12, через контакты которого подаётся питание на его клеммы. Оно расположено в том же монтажном блоке, что и предохранитель. Сделать это можно следующим образом: вытаскиваем данное реле из гнезда и в нём, при помощи перемычки, замыкаем контакты 30 и 87, затем, включаем зажигание. Если бензонасос исправен, то он начнёт работать.

Чтобы убедиться, что виновником отказа бензонасоса стало реле К12, нужно провести ещё одну проверку при помощи контрольной лампы, которую необходимо подсоединить к клеммам 85 и 86 гнезда реле К12, так же при включённом зажигании. Если контрольная лампа загорится, значит, виновником отказа бензонасоса является реле К12, а если контрольная лампа не загорится, тогда придётся проверять состояние датчика положения коленчатого вала (ДПКВ), так как именно по его команде, после начала вращения коленчатого вала стартером электронный блок управления (ЭБУ) подаёт напряжение на клемму 85 гнезда реле бензонасоса.

Но, при проверке состояния реле К12, может оказаться, что после замыкания контактов 30 и87, бензонасос не начнёт работать. В этом случае, поднимаем подушку заднего сиденья и снимаем крышку люка, чтобы получить доступ к бензонасосу и отсоединяем от него колодку с проводами. Затем, к клеммам бензонасоса, при помощи пары проводов подаём напряжение напрямую с аккумуляторной батареи. Если бензонасос заработает, то неисправность придётся искать в проводах и колодках, идущих от монтажного блока к бензонасосу, а если не заработает, тогда неисправность находится в самом бензонасосе.

Рекомендации по самостоятельной диагностике топливного элемента на автомобиле Лада Калина

Независимо от модификации, на Лада Калина 1, Лада Калина 2 в кузовных вариациях седан, универсал, процесс диагностики идентичный.

На начальном этапе необходимо убедиться в наличии топлива в баке, исправности предохранителей монтажного блока, целостности магистрали подачи горючего.

Для этого необходимо:

  • Заглушить двигатель, открыть капот.
  • Осмотреть топливный контур, исключить дефекты, изъяны, механические повреждения.
  • В салоне машины, в нижней части центрального канала проверить исправность двух предохранителей (№№12, 14).
  • Поместить транспортное средство над смотровой ямой, проверить герметичность контура, исключить утечку топлива.

На втором этапе переходим к непосредственному осмотру ТФ. Для этого извлекаем предохранитель (центральный канал) на 5 секунд с посадочного места. Так называемый сброс давления в системе.

Далее снимаем заднее сиденье, отвинчиваем крышку диагностического люка, извлекаем топливный насос с сеткой. Очищаем оборудование, устанавливаем на штатное место.

Если после проведения работ двигатель не восстановился, тогда заменяем топливный фильтр новым. О том, как это сделать своими руками на Лада Калина, рассмотрим ниже.

Когда и почему нужно менять/чистить сетку бензонасоса

Начнем с того, что общие проблемы с топливной системой (бензонасосом в частности) следует условно разделить на наиболее распространенные группы:

  • забита сетка бензонасоса и топливный фильтр;
  • вышел из строя сам бензонасос;
  • неполадки инжектора;

Добавим, что также не следует исключать возможность подсоса воздуха, то есть завоздушивание системы питания. Еще одним виновником неполадок может оказаться регулятор давления в топливной рампе. В этом случае сбои в работе мотора могут быть частично похожими на некоторые указанные выше симптомы. Например, незначительное попадание воздуха в топливную систему проявляется таким образом, что двигатель долго не заводится после стоянки.

Вернемся к бензонасосу. Его неполадки означают то, что производительность системы топливоподачи снижается. Если сломался бензонасос, тогда автомобиль становится непригодным для нормальной эксплуатации. Признаки неисправности бензонасоса следующие:

  • завести двигатель не получается, бензонасос не качает;
  • мотор заводится, но работает с серьезными перебоями;

На сервисе в таком случае часто рекомендуют провести диагностику, отремонтировать или заменить бензонасос. Также следует учитывать, что внутри устройства может забиться фильтр сеточка бензонасоса. Сразу отметим, что точно ответить на вопрос, когда нужно чистить стеку бензонасоса, не получится. Одни автолюбители проводят чистку/замену сеточки бензонасоса по необходимости или для профилактики каждые 50-70 тыс. км. пробега, тогда как другие впервые сталкиваются с необходимостью почистить сетку топливного насоса на пробегах от 150 тыс. км. и более. Добавим, что в руководстве по эксплуатации для некоторых моделей отдельно указано, что стеку бензонасоса рекомендуется менять один раз в 120 тыс. км.

Нужно добавить, что потеря динамики и появление симптомов забитой сетки происходит постепенно. По этой причине каждый водитель принимает решение чистить бензонасос самостоятельно. На мощных атмосферных двигателях постепенное ухудшение разгона ощущается не так сильно по сравнению с высокофорсированными моторами с небольшим рабочим объемом. По этой причине многие владельцы большеобъемников начинают решать проблему уже после появления заметных осложнений. Также на состояние сетки насоса сильно влияет качество заправляемого топлива и ряд других факторов и индивидуальных условий эксплуатации, о которых мы поговорим чуть позже.

Как заменить неисправные устройства

Замену фильтров системы питания выполняют, предварительно отключив аккумуляторную батарею. Последовательность замены для модификаций автомобиля с разными двигателями одна и та же. Топливный модуль с фильтром грубой очистки удобнее снимать, когда в баке мало топлива.

Для работы понадобится:

  • отвёртка;
  • торцевой ключ на 10;
  • ёмкость 0,5–1 л для слива бензина из фильтра.

Перед снятием топливного фильтра или вскрытием бензобака следует сбросить давление топлива.

Алгоритм сброса давления топлива

Действуйте по приведённой ниже последовательности:

  1. Выключите зажигание.
  2. Снимите правый щит облицовки канала пола.
  3. Вытащите предохранитель бензонасоса.
  4. Заведите мотор, дождитесь остановки после выработки топлива.
  5. Включите на несколько секунд стартер.
  6. Выключите зажигание.
  7. Верните предохранитель на место.

Фотогалерея: сброс давления топлива на «Ладе Приоре»

Замена устройства: фото и порядок действий

Чтобы поменять неисправную деталь в гаражных условиях, выполните приведённые ниже рекомендации:

Установите машину на смотровую яму.
Сбросьте давление в топливной системе.
Отсоедините аккумуляторную батарею.
Сожмите фиксаторы подводящего (левого) шланга, отсоедините его.

По такому же принципу отсоедините отводящий (правый шланг).

Ослабьте болт хомута

Обратите внимание, головка болта под ключ на 10 находится за хомутом, впереди гайка на 13. Она приварена и не откручивается.

Зажав пальцами отверстия штуцеров, выньте фильтр из хомута

Слейте бензин из фильтра в ёмкость.

Установите свежий фильтр стрелкой к отводящему шлангу (к правому борту).
Заверните крепёжный болт.
Наденьте топливные шланги, зафиксируйте положение, прижав шланги к фильтру до щелчка.
Восстановите электропитание. Включите зажигание и убедитесь, что новый фильтр стоит правильно.
Удостоверьтесь в отсутствии подтекания бензина.

Примите к сведению, что разница в порядке замены фильтров на двигателе с восемью и шестнадцатью клапанами отсутствует.

  1. Сбросьте давление в топливной системе.
  2. Отсоедините аккумуляторную батарею.
  3. Открутите крепления люка под задним сидением, откройте доступ к топливному узлу.

  4. Очистите крышку топливного узла от пыли и грязи, чтобы предотвратить загрязнение бензобака.

  5. Разъедините разъём питания.

  6. Отожмите пружинные фиксаторы, отсоедините топливные шланги.

  7. Открутите гайки крепления, снимите стопорное кольцо.

  8. Аккуратно извлеките топливный узел.

  9. Отожмите четыре фиксатора стакана узла, извлеките бензонасос в сборе.

  10. Подцепите отвёрткой, снимите сетчатый фильтр.
  11. Установите новый фильтр.
  12. Соберите узел и установите в обратном разборке порядке.
  13. Восстановите электропитание.
  14. Включите зажигание и проверьте работу топливного узла.

Методика очистки

Процедура производится в несколько этапов. Сначала убирается подушка заднего сиденья и откидывается половинка дивана. Затем снимается пластиковая крышка бензонасоса. Потом нужно сбросить давление в топливной системе.

Теперь можно снимать минусовую клемму с аккумулятора. Необходимо отсоединить от насоса трубки (может пролиться бензин). Откручивается специальное прижимное кольцо-крышка. Следует слить из корпуса бензонасоса оставшийся бензин и убрать уплотнительное кольцо. Теперь насос можно вынимать.

Понадобится разобрать насос, чтобы его почистить. Сначала снимается нижняя часть, и только потом — сетка. Чтобы демонтировать последнюю, нужно подцепить фильтр отверткой в том месте, где насос крепится к корпусу. Обычно сеточка загрязнена очень сильно.

Можно сменить деталь на новую, но можно и почистить. Из средств, чем промыть сетку бензонасоса, лучше выбрать предназначенное для очистки карбюратора. Если есть необходимость механического воздействия, лучше чистить деталь мягкой щеточкой. Потом сетка просушивается и продувается. В конце процесса саму сеточку и низ корпуса бензонасоса рекомендуется промыть бензином. Остается только собрать все обратно.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Принцип действия и конкретное назначение фильтра

В любом автомобиле, независимо от его конструкции, присутствует топливный фильтр. (на фото топливный фильтр на ВАЗ-2115)

Естественно, что он отличается по параметру типа топлива и его подачи в автомобиль. Но, всё же, фильтр есть. В случае с авто Лада Гранта, это традиционный фильтрующий элемент, используемый повсеместно в машинах инжекторного типа.

Главной задачей такого фильтра является отлов и отсеивание частиц пыли, ржавчины и прочих вкраплений, чтобы они не проникли в топливную магистраль. Если бы такого фильтра не существовало, то мотор бы очень быстро вышел из строя, так как в него бы попадало множество твердых частиц, способных повредить стенки цилиндра.

Система фильтрации имеет устоявшийся принцип действия, что предполагает две степени очистки. На первой степени предполагается отлов самых крупных загрязнений, после чего следует вторая степень тонкой очистки, которую и принято называть топливным фильтром в традиционном смысле этого слова.

Топливный фильтр в разрезе

Топливный фильтр с Гранты в разрезе (снятый с авто, не новый)

Но он, в обязательном порядке, должен находиться перед мотором и после топливного бака.

Учитывая повышенное давление в топливной магистрали, фильтр должен быть изготовлен из металла или же пластмассы повышенной прочности.

Какой топливный фильтр выбрать?

Как известно, все вариации Лада Гранта оснащаются мотором с одинаковым объёмом в 1,6 литра. Различия состоят лишь в мощности, которую данный силовой агрегат может продуцировать.

Данный инжекторный мотор, в отличие от «карбюраторных собратьев», требует намного большей степени очистки. Так что, многие специалисты рекомендуют не останавливаться на базовых рекомендациях по степени очистки в 10 мкм, а обратиться к более существенному уровню фильтрования, который бы гарантировал задержку твердых частиц с размером в 5 мкм. Рабочее давление, в случае с Лада Гранта, будет варьироваться между отметками в 3 и 5 бар.

Когда менять топливный фильтр?

И, конечно же, нужно сказать несколько слов о том, когда же именно уместно проводить замену топливного фильтра.

В среднем, топливный фильтр теряет свои характеристики ближе к отметке в 25 тысяч километров. Но это касается оптимальных условий, когда бензин используется самый качественный. В реальности же, потребность в замене может произойти и раньше.

Признаки загрязнения топливного фильтра

Чтобы точно узнать, когда нужно заменить топливный фильтр на Лада Гранта, нужно следить за основными признаками его загрязнения.

  1. Обычно это касается пуска двигателя, который будет неровным и с задержкой.
  2. Далее следует недостаточная тяга.
  3. А, при резком ускорении, силовой агрегат способен даже заглохнуть.
  4. Что же касается работы на холостых оборотах, то при загрязненном фильтре она будет неравномерной.

Конечно же, некоторые из этих «симптомов» характеры и для проблем с воздушным фильтром или форсунками. Но, в любом случае, это уже признак того, что необходимо начинать тщательную проверку топливного фильтра, а, если нужно, заменить его новым.
