Технические характеристики подвески лады весты

Проблемы подвески Лада Веста СВ Кросс

Во-первых, старая модель ВАЗовской подвески устарела как в техническом плане, так и в моральном. Да, было проще и дешевле собрать новую подвеску универсала на старых компонентах, перенастроить ее и пустить в серию. Но все автомобильные критики снова в пух и прах разгромили бы такое решение в своих обзорах и отзывах.

Во-вторых, новинка делалась практически с нуля, поэтому для более комфортной езды и точной управляемости нужны были новые решения. Для этого было решено разработать свою модель. Да, большая часть компонентов и решений в подвеске была скопирована с иностранных автомобилей. Но ВАЗовцы намеренно пошли этим путем. Зачем заново изобретать колесо? Гораздо проще и правильнее взять лучшее от зарубежных автомобилей и внедрить это в свою машину.

В-третьих, машина спроектирована на новой платформе и готовые решения от АвтоВАЗа уже не подошли бы.

Что же в итоге? А в итоге получилась вполне сносная подвеска, которая ничуть не уступает по динамике, управляемости и комфорту зарубежным аналогам. Об этом говорят почти все автомобильные критики и эксперты

Да, многие узлы и агрегаты были заимствованы от Рено, но ведь это не столь важно. Ведь на выходе мы получили качественный и надежный продукт по адекватной цене

Изначально на заводе рассматривали возможность установки на Лада Веста СВ задней независимой подвески, но после предварительных расчетов затрат решили отказаться от этого варианта. Сам факт того, что сзади оставили полузависимую подвеску, говорит о том, что в ближайшем будущем не стоит ждать на Весте Кросс и СВ полный привод.

Многие считают, что универсал и вседорожная версии мало чем отличаются. Основные отличия кроются, конечно, во внешнем виде. На вседороджную версию Кросс установили новые обвесы, немного изменили внешний вид выхлопной системы, переделали слегка салон. Однако, это не все изменения.

Самые сложные моменты коснулись именно подвески. Дело в том, что приставка Cross в названии должна быть заслужена. Вот тут пришлось хорошенько «поиграться» с подвеской. Во-первых, были перенастроены параметры углов наклона колес и кастора.Во-вторых, были использованы новые амортизаторы. Их тип не изменился, а вот длина немного увеличилась. Стойки стали более жесткими и сбитыми.

В-третьих, пружины тоже пришлось удлинить. Из-за всех этих манипуляций с узлами подвески машина поднялась на 2.5 см. Чтобы не потерять устойчивость, было решено расширить колею на 1.4 см. Все это увеличило клиренс, а также улучшило управляемость машины в целом.

Двигатели

Под капотом Lada Largus размещали только атмосферные бензиновые двигатели рабочим объемом 1,6 литра. Изначально это были агрегаты Рено мощностью 84 и 103 л.с. Характерная особенность французских моторов – хороший крутящий момент уже на низких оборотах.

Хотя Лада Ларгус и большой автомобиль, но его масса сравнительно небольшая. Базовая версия весит всего 1330 кг. Благодаря выгодному соотношению веса и мощности двигателя динамика удовлетворительная, а расход топлива небольшой.

Прежде 8-клапанный вариант К7М поставлялся из Румынии, а 16-клапанный К4М — из Португалии. С 2014 года моторы стали собирать на АВТОВАЗе.

А весной 2016 года восьмиклапанный 1.6/87 л.с. от Приоры (с индексом 11189) полностью сменил французский К7М.

Осенью 2017 года пришла очередь 16-клапанного мотора. К4М уступил место вазовскому аналогу 1.6/106 л.с. с индексом 21129, знакомому по Весте и XRAY.

Французские двигатели уже прошли проверку временем, показав себя только с лучшей стороны. Вазовские моторы пока серьезных проблем не доставляют.

С любым из двигателей неприятностей следует ждать только при обрыве ремня ГРМ (только до конца 2018 года). Официальный регламент технического обслуживания рекомендует обновлять его каждые 120 000 км. Некоторые механики советуют перестраховаться и сократить интервал замены до 60-90 тыс. км.

Вместе с ремнем стоит освежить и помпу. Цена нового комплекта ременного привода ГРМ с помпой – около 5-6 тыс. рублей, а за работу в сервисе попросят – 2-3 тыс. рублей.

Из мелочей можно отметить эпизодические случаи выхода из строя термостата на французских моторах (600 рублей). А после 80-120 тыс. км пробега сдается задняя опора силового агрегата, так называемая «гитара» (1200 рублей).

Как устранить стук и скрип в подвеске Лада Веста

Несмотря на то, что современный автомобиль – это не только высокотехнологичное транспортное средство и изготавливается по самым совершенным стандартам. Даже у них случаются неисправности. Эти неисправности могут проявляться как стук в передней подвеске Лада Веста.

Хотя подвеска и получилась удачной, периодически возникают неисправности, которые завод-изготовитель анализирует и дает рекомендации на устранение скрипов в Лада Веста. Они могут проявляться как посторонние звуки или удары.

Скрип сзади автомобиля

Похрустывать и поскрипывать могут плохо закрученные колеса. Это часто встречается и на других моделях автомобилей, вызвано невнимательностью автолюбителя при замене колес. Необходимо срочно остановиться и подтянуть колеса.

Стучать и хрустеть могут плохо уложенные вещи в багажнике авто. Прежде чем пытаться производить устранение скрипов подвески, следует освободить багажник от всего лишнего и проехать на машине.

Если никаких посторонних звуков нет, значит, вопрос решен. Источниками постороннего шума сзади могут быть и незначительные проблемы, но для устранения нужно их знать:

  1. Не закреплен тросик ручного тормоза, достаточно подтянуть стяжку;
  2. Демпферы крышки багажника могут издавать различные звуки, следует смазать их силиконовой смазкой;
  3. При повышенном люфте крышка багажника начинает греметь, смазать и устранить люфт;
  4. Заскрипеть могут замки спинки заднего сиденья, достаточно смазать и намотать немного изоленты;
  5. Плохо уложены вещи в багажнике.

Времени, прошедшего с тех пор, как с АвтоВАЗовского конвейера сошла первая Лада Веста, оказалось вполне достаточно, чтобы владельцы оставили объективные отзывы о данном автомобиле. В частности, читателей интересует надежность и ремонтопригодность передней и задней подвески.

С другой стороны, имеют место быть неприятные факты, когда специалисты и представители официального дилера занимаются элементарным «выкачиванием средств», так и не найдя причину неисправности. Поэтому азы элементарной диагностики подвески и возможности самостоятельного ремонта должны быть известны держателю отечественного автомобиля, по крайней мере, пока.

Глухой звук, как будто стойки задевают об пластик, либо скрип напоминает трение резины. Причина в плохом качестве втулок стабилизатора (№8) или недостаточной смазке креплений глушителя.

Вопрос АвтоВАЗу: Когда решиться проблема скрипа втулок? Новые авто октябрь-ноябрь продолжают скрипеть.

Ответ: Внедрены улучшения (замена резины, смазки) в конце ноября 2016 года.

За что невозможно любить «ладу ларгус»: минусы модели

Чтобы выяснить все минусы «Ларгуса», мы опросили владельцев, изучили форумы пользователей и на основе отзывов составили список недостатков автомобиля.

У ларгусоводов много вопросов к эргономике. Например, кнопки подогрева кресел находятся в «слепой зоне» рядом с рычагом регулировки сидения. Джойстик, отвечающий за регулировку боковых зеркал, расположился почему-то под ручником. Клаксон спрятан на подрулевом рычаге. Электростеклоподъемники вывели на торпедо поближе к рычагу КП.

Салон далек от идеала: материалы, используемые в отделке, дешевле самых дешевых. Водительское кресло и приборная панель скрипит с завода.

Салон «Ларгуса» слишком аскетичен. Нет обогревов ветрового стекла, руля и задних кресел, современной мультимедиа, нет хорошего звука и электронных помощников даже в опциях. «Лада» предлагает покупателям «Ларгуса» только подогрев передних кресел, старую магнитолу, ABS и парктроник сзади.

Способы увеличения клиренса Ларгуса

Отечественный универсал пользуется большой популярностью из-за неприхотливости и надёжности. Один из немаловажных показателей является солидный дорожный просвет. На этих автомобилях перевозка грузов – обычное явление. А это неизбежно приводит к повышению нагрузки на подвеску, а именно на амортизационные стойки, которые из-за веса проседают, в результате чего клиренс уменьшается.

Нельзя забывать и качество российских дорог. По ямам и ухабам передвигаться без ущерба для подвески порой невозможно. В любом случае величина дорожного просвета в этом плане имеет решающее значение. Из-за этих факторов многие владельцы Ларгуса пытаются своими руками увеличить дорожный просвет. На сегодня существует несколько способов выполнить это недорого и быстро.

Увеличение клиренса своими руками

Для того чтобы сделать дорожный просвет больше (лифт подвески), автовладельцы используют несколько основных приёмов:

  • установка колёсных дисков или шин большего радиуса;
  • монтаж специальных проставок под амортизационные стойки;
  • замена пружин на более жёсткие, а также установка удлиненных амортизаторов.

Некоторые применяют для этих целей пневмоподвеску. С точки зрения рационализма (а Ларгус в основном используют люди, предпочитающие практичность универсала) это неоправданно. Во-первых, оборудование дорогое, а во-вторых, установить пневмоподвеску своими руками сможет далеко не каждый автовладелец. Плюс ко всему компрессор и ресивер будут занимать полезное пространство в багажнике, что опять же непрактично.

Подобный тюнинг подвески не пользуется популярностью.

Характеристики и конструкция

Подвеска на Ладе Ларгусе зарекомендовала себя как надёжная, мягкая, энергоемкая и максимально простая. Как и многие узлы, она практически без изменений перекочевала с Рено Логан. Производители решили не модернизировать эту деталь Логана, которая была признана автолюбителями как неубиваемая на российских дорогах.

Устройство передней подвески

Основными конструктивными деталями являются следующие элементы:

  • подрамник;
  • рычаги;
  • шаровая опора;
  • сайлентблоки;
  • повторный кулак;
  • ступица;
  • амортизатор с пружиной;
  • стабилизатор поперечной устойчивости.

Опытные автолюбители сразу поймут, что конструктивно – это обычный Макферсон, но есть некоторые непохожие детали. В отличие от остальных моделей Волжского автозавода (за исключением семейства Весты), подвеска Лада Ларгус оснащается подрамником, к которому прикреплены стабилизатор поперечной устойчивости с сайлентблоками.

Передняя подвеска у Ларгуса независимая, а подрамник служит для усиления жёсткости.

Также у предыдущих моделей АвтоВАЗа шаровая опора меняются отдельно от рычага. На Ларгусе используется платформа подвески Логана, поэтому здесь шаровые опоры меняются только вместе с нижним рычагом. При этом надо отдать должное: конструкция подвески надёжная и долговечная.

Следующее отличие Ларгуса – в креплении стабилизатора поперечной устойчивости. Здесь он не приделан жёстко к стойке с амортизатором, он закреплён сразу на нижний рычаг. В этой конструкции отсутствуют так называемые наконечники, которые находятся на тяге соединяющей стойку и стабилизатор. Обычно они со временем изнашиваются и становятся источником шума подвески.

Если не брать во внимание шаровую опору, которая идёт в сборе с нижним рычагом, передняя подвеска Ларгуса простая, а что самое главное ремонтопригодная. В основном проблемы начинают возникать при достаточно активном пробеге (больше 100 000 км). Из-за простоты устройства и незначительного количества элементов диагностировать неисправность под силу даже новичкам

Из-за простоты устройства и незначительного количества элементов диагностировать неисправность под силу даже новичкам.

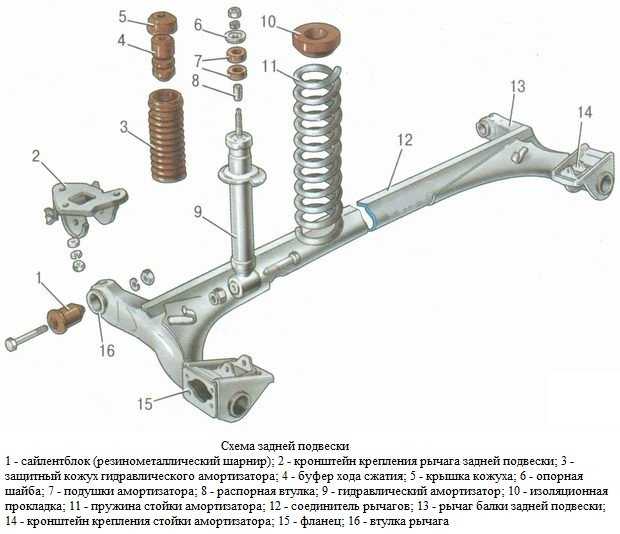

Схема задней подвески Ларгус

Особенности задней подвески

Основой всей конструкции служит полунезависимая балка. Внутри нее расположен стабилизатор поперечной устойчивости, который жёстко зафиксирован с нижними рычагами. На последние, в свою очередь (а именно – на усилители), опираются амортизационные пружины.

Главная особенность подвески Ларгуса сзади заключается в том, что пружина и амортизатор не являются единым модулем, а расположены отдельно друг от друга.

Конструктивно задняя подвеска Ларгуса состоит из балки, амортизаторов, пружин и сайлентблоков (не считая креплений и других соединительных элементов). Особых проблем с задней подвеской обычно не бывает, даже при наличии большого пробега. Система как спереди, так и сзади надёжная и легко ремонтируется, к тому же запчасти всегда в наличии.

Характеристики и конструкция

Подвеска на Ладе Ларгусе зарекомендовала себя как надёжная, мягкая, энергоемкая и максимально простая. Как и многие узлы, она практически без изменений перекочевала с Рено Логан. Производители решили не модернизировать эту деталь Логана, которая была признана автолюбителями как неубиваемая на российских дорогах.

Устройство передней подвески

Основными конструктивными деталями являются следующие элементы:

  • подрамник;
  • рычаги;
  • шаровая опора;
  • сайлентблоки;
  • повторный кулак;
  • ступица;
  • амортизатор с пружиной;
  • стабилизатор поперечной устойчивости.

Опытные автолюбители сразу поймут, что конструктивно – это обычный Макферсон, но есть некоторые непохожие детали. В отличие от остальных моделей Волжского автозавода (за исключением семейства Весты), подвеска Лада Ларгус оснащается подрамником, к которому прикреплены стабилизатор поперечной устойчивости с сайлентблоками.

Также у предыдущих моделей АвтоВАЗа шаровая опора меняются отдельно от рычага. На Ларгусе используется платформа подвески Логана, поэтому здесь шаровые опоры меняются только вместе с нижним рычагом. При этом надо отдать должное: конструкция подвески надёжная и долговечная.

Следующее отличие Ларгуса – в креплении стабилизатора поперечной устойчивости. Здесь он не приделан жёстко к стойке с амортизатором, он закреплён сразу на нижний рычаг. В этой конструкции отсутствуют так называемые наконечники, которые находятся на тяге соединяющей стойку и стабилизатор. Обычно они со временем изнашиваются и становятся источником шума подвески.

Если не брать во внимание шаровую опору, которая идёт в сборе с нижним рычагом, передняя подвеска Ларгуса простая, а что самое главное ремонтопригодная. В основном проблемы начинают возникать при достаточно активном пробеге (больше 100 000 км)

Из-за простоты устройства и незначительного количества элементов диагностировать неисправность под силу даже новичкам.


Схема задней подвески Ларгус

Особенности задней подвески

Основой всей конструкции служит полунезависимая балка. Внутри нее расположен стабилизатор поперечной устойчивости, который жёстко зафиксирован с нижними рычагами. На последние, в свою очередь (а именно – на усилители), опираются амортизационные пружины.

Конструктивно задняя подвеска Ларгуса состоит из балки, амортизаторов, пружин и сайлентблоков (не считая креплений и других соединительных элементов). Особых проблем с задней подвеской обычно не бывает, даже при наличии большого пробега. Система как спереди, так и сзади надёжная и легко ремонтируется, к тому же запчасти всегда в наличии.

Ходовые качества LADA XRay

Имея небольшие габариты, колёсную базу и колеи, компактный кроссовер уверенно себя ведёт в условиях мегаполисов. Особенно это ощущается при движении в пробках. Также не следует забывать узкие дорожки придомовых территорий и тесноту на парковочных площадках. Ходовая часть, совместно с удобными сидениями и хорошей шумоизоляцией, позволяют получить приличный комфорт для пассажиров.

Что же касается загородного цикла, то тут не всё однозначно. Высокий дорожный просвет и короткие свесы дают возможность уверенно преодолевать крутые подъёмы, форсировать небольшие ямы и ухабы. Снег и грязь не представляют для нового хэтчбека практически никаких неприятностей. Судя по отзывам, машина уверенно держит дорогу и чутко реагирует на движения руля. Некоторые водители отмечают жёсткость автомобиля. Но этот фактор позволяет лучше контролировать машину, особенно в экстремальных условиях.

Не стоит забывать, что производители оснастили новые машины системами, позволяющими намного упростить и обезопасить езду. Среди них можно отметить систему курсовой устойчивости (ESC). Она удерживает автомобиль на прямой трасе и предотвращает заносы. Такая помощь особо необходима при большой скорости или движении на скользком покрытии. Совместно с этой системой работает ABS.

Антипробуксовочная система во время езды постоянно отслеживает сцепление с дорожным покрытием, чтобы обеспечить стабильность и плавность манёвров автомобиля. Общий смысл работы этой схемы сводится к регулировке подачи топлива в двигательный отсек, при поступлении сигналов с многочисленных датчиков, следящих за положением машины на дороге.

Все эти системы одинаково хорошо работают с автомобилями оснащёнными как АКПП (АМТ), так и МКПП.

В настоящее время все ждут полноприводного варианта Х Рей, выпуск которого намечен на конец 2020, начало 2020 года. При дисках в 17 дюймов и обоих ведущих мостах, кроссовер Lada XRAY займёт достойное место среди внедорожников среднего класса.

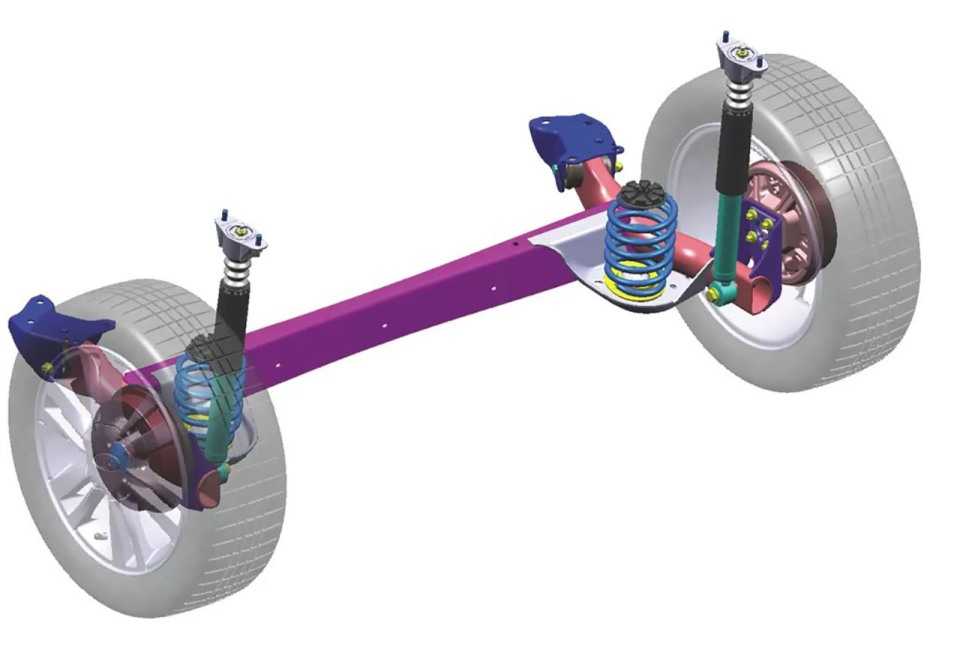

Задняя подвеска Лада Веста СВ Кросс

Конструкция подвески укомплектована продольными рычагами, которые упруго соединены поперечной балкой. Для дополнительной надежности, в качестве крепления выступает штанга стабилизатора поперечной устойчивости. Винтовые бочкообразные пружины дополняет целостность всей конструкции.

Задняя полузависимая подвеска, в которой рычаги являются связанными, сконструирована по уже опробованной технологии, взятой с автомобиля Renault Zoo (с электроприводом). Ее, конечно, сильно доработали и увеличили, но основой послужила именно она.

Конструкторам АвтоВАЗа удалось удивить не только отечественных автовладельцев, но и некоторых конструкторов. Подвеска Лада Веста получилась, современной, надежной, комфортной, и в тоже время простой. Испытания показали, что Веста на этой подвеске – это мягкий, комфортный, современный и маневренный автомобиль с информативным управлением. Он составил достойную конкуренцию автомобилям известных брендов.

Но, как и у любой подвески, у этой тоже есть свои слабые стороны и поломки.

Из руководства: Задняя подвеска с телескопическими гидравлическими газонаполненными амортизаторами двухстороннего действия, с продольными рычагами, упруго соединенными поперечной балкой и штангой стабилизатора поперечной устойчивости, с винтовыми бочкообразными пружинами, установленными на рычаги задней подвески.

1 – рычаги задней подвески; 2 – прокладка пружины нижняя; 3 – пружина задней подвески; 4 – прокладка пружины верхняя; 5 – опора верхняя в сборе; 6 – буфер хода сжатия с защитным кожухом в сборе; 7 – амортизатор задней подвески; 8 – ось ступицы заднего колеса; 9 – барабан тормозной с подшипником ступицы заднего колеса в сборе

Сзади полунезависимая подвеска (подвеска со связанными рычагами). В ее основу легла подвеска от электромобиля Renault Zoo. Ее изрядно доработали, немного удлинили саму балку. Пружины размещены под лонжеронами, амортизаторы находятся в арках.

Отличия в подвеске универсала Лада Веста:

  • Lada Vesta SW — другие задние пружины, больше на 9 мм.
  • Lada Vesta SW Cross — другие амортизаторы и пружины, другие настройки подвески. Колея шире на 14 мм.

На наш взгляд АвтоВАЗу удалось совершить чудо за последние 30 лет. Новая подвеска «Весты» позволила получить высокую информативность рулевого управления, автомобиль получился комфортным и безопасным. Это подтверждают и другие испытания серийного седана. По отзывам владельцев уже через несколько тысяч километров пробега в подвеске Весты появляются стуки и скрипы.

Задняя подвеска Лада Веста используется такая же, как и на автомобилях Renault Megane. Эта схема предоставлена концерном Рено – Ниссан. Лада сзади имеет бочкообразные винтовые пружины на поперечной балке с разнесенными амортизаторами и тормозными барабанами.

Задняя подвеска

Фото подвески Веста дает представления об изменениях:

  • Конструкторы впервые применили новую компоновку пружин и стоек с разнесенным креплением;
  • Настройка производилась по оригинальной технологии на европейских заводах Renault;
  • Задняя колея увеличена до 1510 мм, в результате чего задние колесные арки тоже были увеличены.

Можно сделать вывод, что Веста получила новое устройство подвески способное обеспечить комфорт пассажиров, а главное плавность хода. Устройство подвески представлено на photo и состоит:

  1. Балка задней подвески;
  2. Бочкообразные пружины;
  3. Газонаполненные амортизаторы двухстороннего действия

Какие амортизаторы можно установить вместо оригинальных заводских деталей?

Оригинальные запчасти работают на автомобиле долго. Завод заявляет о том, что амортизаторы прослужат как минимум 40-55 000 км, но качество дорог и стиль езды владельца приводят к тому, что замена амортизаторов веста происходит раньше указанного срока.

При необходимости установки новых деталей желательно выбирать оригинальные запчасти. Среди аналогов можно выделить следующих производителей, которые предлагают хорошее качество по умеренной цене:

Производитель Страна Стоимость (передние)
Finwhale Германия 2000 руб/шт
Trialli Россия, Турция 2800 руб/шт
Stellox Германия (производится в Македонии, Турции, Польше) 2300 руб/шт
Демфи Премиум Россия 2000 руб/шт
SS20 Россия 1900 руб/шт
Pilenga Италия 1900 руб/шт

Снятие и установка передней телескопической стойки Lada Largus

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять переднее колесо

Разблокировать рулевое колесо.

Рисунок 4-1 — Снятие стойки передней подвески:

1 — гайки болтов крепления поворотного кулака к стойке передней подвески;

2 — верхняя чашка стойки передней подвески;

3 — гайка крепления штока стойки передней подвески к кузову автомобиля;

4 — шток стойки передней подвески;

5 — стойка телескопическая передней подвески;

6 — держатель жгута проводов датчика скорости;

7 — болт крепления держателя жгута проводов

Извлечь жгут проводов датчика скорости вращения переднего колеса из держателя 6, рисунок 4-1, на стойке передней подвески.

Отвернуть болт 7 крепления держателя жгута проводов датчика скорости к стойке передней подвески и снять держатель 6 (головка сменная 10, ключ трещоточный).

Отсоединить передний тормоз в сборе от поворотного кулака и закрепить его на нижнем рычаге передней подвески.

Отвернуть две гайки 1 болтов крепления поворотного кулака к стойке передней подвески, извлечь боты и отсоединить стойку 5 от поворотного кулака (ключ гаечный 18, головка сменная 18, вороток).

Закрепить поворотный кулак к кузову автомобиля.

Отвернуть гайку 3 крепления штока 4 стойки передней подвески к кузову автомобиля (ключ кольцевой 21, шестигранник угловой 6).

Снять верхнюю чашку 2 стойки передней подвески.

Снять стойку 5 передней подвески.

Установить стойку передней подвески в приспособление для разборки стоек, сжать пружину до отхода крайних витков пружины от опорных чашек стойки и отвернуть гайку 5, рисунок 4-2, крепления верхней опоры стойки (приспособление для разборки стоек КТО 1-22 (ПКФ «ТЕП» г. Иркутск) или приспособление для сжатия пружин типа 12625 код 96 71 06 00 ф. «Stahlwille», ключ кольцевой 27, шестигранник угловой 6).

Рисунок 4-2 — Стойка телескопическая передней подвески в сборе:

1 — стойка телескопическая передней подвески;

2 — пружина передней подвески;

3 — гайка крепления штока стойки передней подвески к кузову автомобиля;

4 — верхняя чашка стойки передней подвески;

5 — гайка крепления верхней опоры;

6 — верхняя опора стойки передней подвески;

7 — подшипник верхней опоры;

8 — верхняя опорная чашка пружины;

9 — буфер хода сжатия

Снять со стойки 1 передней подвески верхнюю опору 6, подшипник 7 верхней опоры и верхнюю опорную чашку 8 пружины.

Разгрузить и снять со стойки пружину 2 и буфер 9 хода сжатия.

Установка

Предупреждение: Проверить состояние деталей стойки передней подвески и при необходимости заменить.

Предупреждение: Перечисленные ниже элементы крепежа подлежат обязательной заме-

— гайка крепления верхней опоры стойки;

— гайка крепления штока стойки передней подвески к кузову автомобиля;

— гайки болтов крепления поворотного кулака к стойке передней подвески.

Предупреждение: При сборке стойки передней подвески контролировать положение крайних витков пружины относительно профиля опорных чашек. Пружина должна располагаться в канавках опорных чашек, как показано на рисунке 4-3.

Рисунок 4-3 — Положение крайнего витка пружины в опорной чашке

Установить на стойку 1 передней подвески буфер 9 хода сжатия и пружину.

Сжать пружину 2 (приспособление для разборки стоек КТО 1-22 (ПКФ «ТЕП» г. Иркутск) или приспособление для сжатия пружин типа 12625 код 96 71 06 00 ф. «Stahlwille»).

Установить на стойку верхнюю опорную чашку 8 пружины, подшипник 7, верхнюю опору 6 и завернуть гайку 5. Момент затяжки гайки 62 Н.м (6,2 кгс.м) (шестигранник угловой 6, ключ кольцевой 27, вставка сменная 27 типа 58 22 40 27 ф. «Stahlwille», ключ моментный типа 50 18 00 12 ф. «Stahlwille»).

Разгрузить пружину.

Установить стойку передней подвески на автомобиль, установить верхнюю чашку 4 стойки и завернуть на шток стойки гайку 3. Момент затяжки гайки 44 Н.м (4,4 кгс.м) (шестигранник угловой 6, ключ кольцевой 21, вставка сменная 21 типа 58 22 40 21 ф. «Stahlwille», ключ моментный типа 50 18 00 12 ф. «Stahlwille»).

Подсоединить стойку к поворотному кулаку, вставить болты крепления и завернуть гайки. Момент затяжки гаек 105 Н.м (10,5 кгс.м) (ключ гаечный 18, головка сменная 18, вороток, ключ моментный).

Установить передний тормоз в сборе на поворотный кулак

Установить держатель жгута проводов датчика скорости на переднюю стоку и закрепить болтом (головка сменная 10, ключ трещоточный).

Установить жгут проводов датчика скорости в держатель на стойке передней подвес-

Установить переднее колесо .

Нажать на педаль тормоза 2-3 раза для установки поршней колесных тормозных цилиндров в рабочее положение.

Проверить и при необходимости отрегулировать углы установки передних колес
