Признаки того что сгорел блок управления двигателем

Стендовые диагностические системы

Эти системы не подключаются к бортовым электронным блокам управления и, таким образом, не зависят от бортовой диагностической системы автомобиля. Они обычно диагностируют отдельные механизмы двигателя и системы зажигания, поэтому их часто называют мотор-тестерами. Основными элементами мотор-тестера являются датчики, а также блок обработки и индикации результатов измерений воспринимаемых сигналов. Датчики и регистрирующие приборы соединены с кабелями с помощью штекеров и зажимов.

Мотор-тестеры выполняются на базе компьютеров, имеют клавиатуру, дисплей, дисководы, привод CD-ROM. В комплект обычно входит набор соединительных проводов и кабелей, стробоскоп, а в отдельных случаях — и газоанализатор отработавших газов. Информация вводится в компьютер с помощью соответствующего анализатора, в котором размещены аналогово-цифровые преобразователи, компараторы, усилители и другие устройства предварительной обработки сигналов. Анализатор подключается к необходимым элементам на автомобиле с помощью комплекта кабелей, который представляет собой набор проводов, подключаемых к отрицательной, положительной клеммам аккумулятора и катушке зажигания, провода высокого напряжения к катушке зажигания и к свече первого цилиндра, а кроме того, бесконтактный датчик тока на шине зарядки аккумулятора, датчик температуры масла в двигателе (вставляется вместо щупа), датчик разрежения во впускном коллекторе и т.п.

Основная часть мотор-тестера — осциллоскоп, на экране которого появляются различные осциллограммы, отражающие режим работы и техническое состояние проверяемых деталей и приборов системы зажигания. Оценка сигнала, появляющегося на экране осциллоскопа, основывается на анализе изменений (при наличии неисправностей) характера электрических процессов, протекающих в цепях низкого и высокого напряжения. По отдельным частям изображения можно судить также о работе некоторых элементов систем питания и зажигания, а характер изменения позволяет выявлять причины неисправностей.

Компьютер мотор-тестера обрабатывает информацию, полученную от двигателя, и представляет результаты на дисплее или в виде распечатки на принтере. С мотор-тестером может поставляться комплект лазерных компакт-дисков с технической информацией о различных моделях автомобилей, а также с инструкциями оператору о порядке подключения мотор-тестера к автомобилю и о последовательности проведения контрольных операций.

Перед проведением диагностирования вводят модель автомобиля, тип двигателя, трансмиссии, системы зажигания, впрыска топлива и другие параметры, характеризующие объект диагностирования. Мотор-тестеры способны диагностировать большинство автомобильных систем, в том числе системы пуска, электроснабжения, зажигания, оценивать компрессию в цилиндрах, измерять параметры системы питания.

Современные мотор-тестеры могут выдавать информацию о состоянии системы зажигания в виде цифр или осциллограммы процесса. Примером служит мотор-тестер М3-2 (Беларусь), с помощью которого можно определять состояние двигателя (по развиваемой мощности, балансу мощности по цилиндрам, относительной компрессии), стартера, генератора, реле-регулятора, аккумулятора, прерывателя-распределителя, электропроводов, свечей зажигания, лямбда-датчика, форсунок системы впрыска бензиновых двигателей, дизельной топливной аппаратуры, измерять с помощью стробоскопа углы опережения зажигания для бензиновых двигателей и впрыска для дизельных двигателей.

По мере усложнения автомобильной электроники расширяются и функциональные возможности стационарных систем, поскольку необходимо диагностировать не только управление двигателем, но и тормозные системы, активную подвеску и т.д.

Универсальность компьютерных мотор-тестеров определяется их программным обеспечением. Многие из них работают в привычной большинству пользователей операционной системе Windows.

К недостаткам мотор-тестеров следует отнести то, что с их помощью трудно обнаружить непостоянные неисправности в сложных электронных системах, когда неисправность в одной системе проявляется в виде симптомов в других системах, функционально связанных с первой.

Как проводится диагностика авто

  1. Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  2. Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  3. Сначала лампа «CHECK ENGINE» 3-мя вспышками высвечивает код 12. Он показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает 1 раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее 2-х секунд, мигает 2 раза подряд (двойка). Вот и получилась цифра два. И так повторяется 3 раза, чтобы водитель разобрал эти знаки;
  4. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если они конечно есть. Точно так же – вспышками и паузами.

Диагностический разъем Lada Kalina и Priora, диагностика автомобиля через ноутбук

Если в старых автомобилях диагностика неисправностей производится по факту наличия определенных симптомов поломки, то в более современных авто все значительно проще. Чтобы определить неисправность в работе того или иного узла, достаточно произвести компьютерную диагностику автомобиля. Где находится диагностический разъем Лада Калина и как проверить автомобиль — читайте ниже.

Описание и расположение диагностического разъема

Диагностический разъем представляет собой специальное устройство, использующееся для оперативного обмена данными между транспортным средством и подключенным к нему устройством. Последнее — это, как правило, ноутбук, применяющийся для считывания комбинаций неисправностей, а также регулировки основных параметров. К данном разъему можно подключить не только ноутбук, но и любой другой мобильный гаджет по беспроводному соединению. Что касается непосредственно автомобилей Лада Калина, то в них используется трапециевидный разъема типа OBD-II на 16 контактов.

В зависимости от модификации машины, место расположения штекера может изменяться:

  1. В версиях Калина 1 устройство находится на центральной стороне так называемого тоннеля, под декоративной накладкой, расположенной выше прикуривателя.
  2. В версиях Калина 2 его можно найти с правой стороны, на нижней части торпеды.

Диагностический выход Калины

Зачем нужна диагностика?

Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.

Но это — только обобщенная цель, более конкретно причины проверки указаны ниже:

  1. Необходимость выполнения этого процесса обычно появляется тогда, когда на контрольном щитке появляются индикаторы, которые предупреждают автовладельца о поломке.
  2. На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
  3. При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
  4. Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).

Необходимые инструменты, материалы и программы

Чтобы процедура проверки не вызвала у вас проблем, необходимо заранее подготовиться к ней.

Для обеспечения правильного диагностирования вам потребуются следующие устройства:

  1. Компьютер. Можно использовать ноутбук либо планшет, с помощью этого девайса будет осуществляться проверка. Следует отметить, что ноутбук — более предпочтительный вариант.
  2. Программа, при помощи которой будет осуществляться проверка. Вариантов программного обеспечения сегодня достаточно много. Каждая из утилит имеет свои особенности и характеристики, скачать такое ПО без проблем можно в интернете.
  3. K-Line кабель для соединения штекера с компьютером. Приобрести такой кабель можно в любом тематическом магазине. Следует отметить, что если вы решили использовать для диагностики свой планшет или мобильный телефон, при этом проверка будет осуществляться по беспроводной связи, то кабель вам не понадобится. В этом случае нужно будет приобрести специальный адаптер для обеспечения беспроводного подключения.

Бортовое диагностическое программное обеспечение, которое позволяет индицировать неисправности соответствующими кодами

Системы программного обеспечения автомобилей большинства ведущих стран мира начиная с 80-х годов XX в. обеспечиваются функцией считывания кодов неисправностей с помощью контрольной лампы, например Check engine — проверь двигатель. Это наиболее простой вид бортового диагностирования, которое заключается в условном присвоении ряду неисправностей электронной системы управления цифровых кодов. Эти коды при проявлении соответствующих им неисправностей заносятся в память электронного блока управления системой. После проведения определенных манипуляций данные коды могут отображаться контрольной лампочкой в виде ряда длинных и коротких импульсов. После визуального считывания импульсов их значение может быть расшифровано с помощью специальных таблиц.

Тип диагностического разъёма Приоры

За время развития «инжекторных» автомобилей разрабатывались различные варианты опроса ЭБУ (электронного блока управления). Сначала это была система считывания кодов по контрольной лампе. В особых условиях различных для разных систем впрыска контрольная лампа начинала мигать. Мастеру оставалось только записать на бумаге ритмичность и сверившись с таблицей определить ошибку.

В дальнейшем были разработаны специальные диагностические устройства:

  1. Диагностические адаптеры для персональных компьютеров.
  2. Автомобильные диагностические сканеры.

Есть отдельные статьи, описывающие работу этих устройств. Но объединяет их, несомненно, одно, для связи аппаратуры с ЭБУ необходим специальный разъём. Сначала эти штекеры делались различными для каждой марки автомобиля. Были и круглые, и квадратные. И просто спаренные отверстия под щуп, как на системах «VAG». Но постепенно производители стали задумываться над унификацией. Так к началу 2000-х появился столь распространённый сейчас, диагностический разъём OBD-2.

Устройство разъёма OBD—2, и его контакты

Этот соединительный штекер сделан из пластмассы. Соединительная часть выглядит как трапеция (см. фото). В общем, на ней имеется 16 контактов типа «мама». Отсчёт идёт с верхнего ряда, слева направо. Верхним рядом считается широкая сторона трапеции. Для автомобиля «Приора» используются следующие гнёзда:

  • Заземление (масса), гнезда 4 и 5.
  • Постоянный «+» 12 Вольт — 16.
  • Гнездо диагностики — 7.

Обычно, аппаратура подключается к этому разъёму через специальную «вилку». Штекер-соединитель той же формы, но типа «папа». Хотя те, кто работают с различными адаптерами могут проводить соединения и напрямую. Это делается на некоторых видах адаптеров, которые имеют отдельный щуп для К-линии. Только нужно помнить, что «+» и «-» для аппаратуры нужно брать непременно с аккумулятора проверяемого автомобиля. Иначе сигнал связи будет некорректным.

Расположение разъёма диагностики

Кроме того, что эти соединители имели разные формы, они и располагались в разных местах. На «Приоре», он спрятан весьма хитро. Не зная где именно расположен, найти его весьма проблематично.

Не стоит напускать туману. Диагностический разъём OBD-2 на «Приоре» расположен на внутренней стенке перчаточного ящика со стороны пассажира. Как его называют — бардачка. На той части, которая прилегает к «бороде». Это хорошо видно на фото. Опытный специалист, мастер-диагност, без проблем подключится штатным разъёмом на ощупь. Просто открыв ящик, и нащупав за его стенкой гнездо.

Для начинающих специалистов диагностики лучше действовать согласно инструкции. По порядку. То есть, открыть полностью перчаточный ящик. Он повиснет на боковых пластмассовых направляющих. Чуть нажать на эти упорные пластины, и бардачок откинется ещё

Осторожно вытащить боковые выступы и полностью отпустить перчаточный ящик. Тогда доступ к входному штекеру диагностики станет полностью свободным

Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования.

Полезное видео о местонахождении диагностического разъёма на «Приоре»:

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

  • просмотр и изучение кодов;
  • выяснение рабочих характеристик системы управления;
  • чистка диагностических результатов;
  • анализ датчиков с показателем кислорода;
  • запросы на результат диагностирования во время движения автомобиля;
  • управление исполнительными механизмами;
  • просмотр показателей управления, которые были сохранены при неисправности кодов.

Автоэлектрик ВАЗ с выездом

Служба компьютерной диагностики с выездом автомобилей ВАЗ (ЛАДА) в Москве спешит оказать немедленную автотехпомощь в какой угодно тяжёлой ситуациии в пути. Вам не придется расточать ценное время на перемещение машины в авто сервис. Знающий автоэлектрик диагност по ВАЗам (ЛАДАм) приедет к вам на точку вызова.

Мы выполняем автотехпомощь на дороге и будем полезны в:

  • выезд автоэлектрика
  • ремонт иммобилайзера и отключение сигнализации любых производителей
  • экстренное вскрытие автомобиля
  • аварийное вскрытие дверей
  • вскрытие замков
  • прикурить автомобиль
  • зарядить аккумулятор
  • компьютерная диагностика
  • выявление неисправностей
  • доставка бензина на место
  • ремонт электрики
  • устранение найденных проблем
  • диагностика электрооборудования подогрева стекол
  • проверка состояния электропроводки
  • программирование блоков автоуправления и автосигнализации (при необходимости)
  • замена сломанных авто деталей
  • установка дополнительного электрооборудования
  • непонятно, но что-то глючит в авто
  • другие вариации выхода из строя

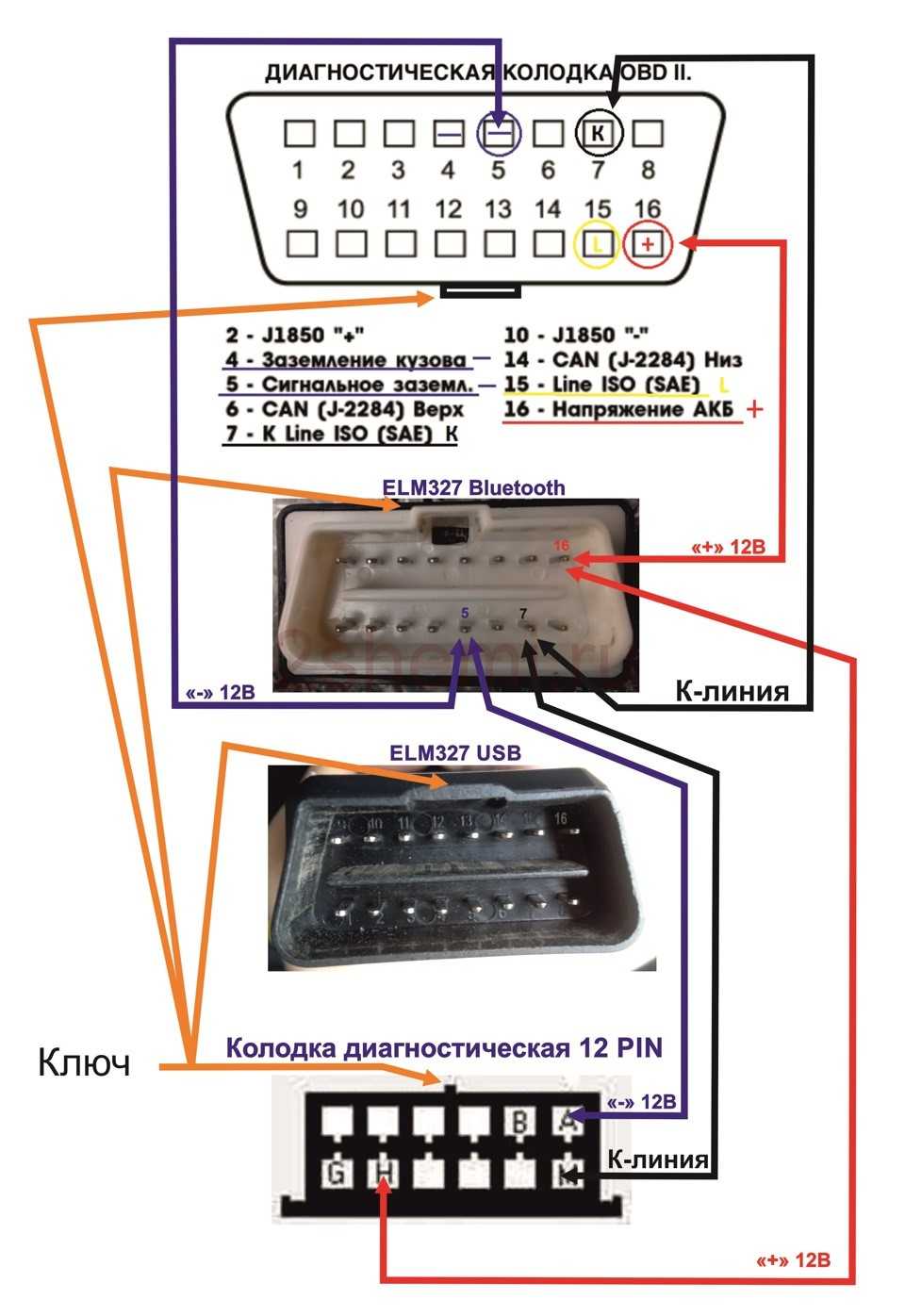

Распиновка OBD 2

Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

  • 1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;
  • 2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);
  • 3 — аналогично первому;
  • 4 — заземление разъема на кузов автомобиля;
  • 5 — заземление сигнала диагностического адаптера;
  • 6 — прямое подключение контакта CAN-шины J2284;
  • 7 — канал «К» по стандарту ISO 9141-2;
  • 8 — аналогично контактам 1 и 3;
  • 9 — аналогично контактам 1 и 3;
  • 10 — пин подключения шины стандарта J1850;
  • 11 — назначение пина задается заводом-изготовителем автомобиля;
  • 12 — аналогично;
  • 13 — аналогично;
  • 14 — дополнительный пин CAN-шины J2284;
  • 15 — канал «L» по стандарту ISO 9141-2;
  • 16 — положительный вывод напряжения бортовой сети (12 Вольт).

Процесс диагностики

Панель приборов, с помощью которой можно провести диагностику

Итак, диагностические операции при помощи приборной панели не сложны и почти каждый автовладелец Калины способен справится с этим самостоятельно. Руководствуясь поэтапной инструкцией расписанной ниже можно проводить диагностику на любом поколении ВАЗ 1117-1119.

Теперь перейдем непосредственно к самому процессу совершения диагностических операций:

  1. Сбрасываем показатель суточного пробега. Для этого на комбинации приборов присутствует специальная кнопка.

При помощи кнопки суточного пробега сбрасываем показатель

Вставляем ключ в зажигание и поворачиваем в положение 1

Стрелки приборов двигаются от начала до конечной контрольной точки

На экране панели приборов показана версия ПО ( в данном случае UEr 3.0)

Ошибки, которые получены в процессе диагностики. На фото 6 8 и 4 ошибки.

Расшифровка показаний панели приборов

2 — напряжение бортовой сети превышает норму; 3 — обнаружена ошибка датчика уровня топлива. Возникает в случае, если в течение 20с наблюдается обрыв цепи датчика. 4 — возникла ошибка датчика температуры охлаждающей жидкости. Появляется, если в течении 30 секунд обнаружен обрыв в цепи. 5 — в автомобиле обнаружена ошибка датчика наружной температуры. Если в течении 20секунд отсутствуют показания датчика, появляется «-С»); 6 — обнаружен перегрев двигателя; 7 — аварийное давление масла; 8 — ошибка, либо неисправность тормозной системы; 9 — низкий заряд аккумуляторной батареи;

Е — определение ошибки в пакете данных, заложенном в EEPROM.

Теперь останется сопоставить все ошибки, которые выскочили на экране с теми, что указаны выше.

Межсетевой интерфейс

Многие электронные системы современного автомобиля оснащены отдельными цифровыми блоками управления. Подразумеваются не только такие важные системы как ABS, ESP, Airbag, ASR, но и компоненты, обеспечивающие комфорт и удобство при пользовании автомобилем. Речь о стеклоподъемниках, системе централизованного отпирания/запирания дверей, мультимедиа и т.п.

Для синхронизации работы отдельных блоков управления была придумана шина последовательной передачи данных. Она осуществляется по протоколу в виде обмена сообщениями между цифровыми блоками через очень короткие промежутки времени. Такой протокол можно сравнить с телефонной конференцией, где у каждого абонента есть уровень приоритетности для вещания. К примеру, исправность системы ABS важнее для безопасной эксплуатации автомобиля, нежели плавность переключения передач в АКПП, а поэтому сообщения от блока АБС будут иметь более высокую степень приоритетности.

В современных автомобилях могут совместно работать сразу несколько обособленных шин данных:

  • шина силового агрегата (ЭБУ двигателя, АКПП, АБС и т.п.);
  • CAN-шина системы «Комфорт» (стеклоподъемники, замки дверей);
  • CAN-шина информационно-командной системы (мультимедиа, навигация, комбинация приборов).

К привычной уже CAN-шине все чаще внедряются новые виды межсетевого интерфейса: однопроводная шина Lin, оптоволоконная шина MOST, беспроводная шина Bluetooth.

Самостоятельная диагностика Калины

Когда своими руками производится диагностика, Лада Калина подвергается полной проверке, которая начинается с подбора оборудования:

  • ноутбук;
  • адаптер (есть проводной и Bluetooth, подойдет любой);
  • программа для диагностики.

Далее ищем расположенный в машине разъем. В Ладе он находится в достаточно удобном месте, рядом с рычагом КПП. Его закрывает пластиковая крышка на небольших защелках. Хочется отметить, что производители совершенствуются, и Лада Калина 2 диагностический разъем получила еще более удобный, там не нужно даже возиться с защелками. Просто подключил и работай.

Когда разъем нашелся, подключаем к нему адаптер. Делать это следует при выключенном зажигании. Если адаптер проводной, второй конец кабеля подключаем к USB-разъему ноутбука.

Запускаем специальную программу для диагностики. Она требует установки драйверов. Выбираем в опциях «установить соединение», все мы подключились. Теперь включаем зажигание, и диагностика Лада Калина может считаться начатой. Все предельно просто даже для малоопытного автовладельца.

Проводя диагностику самостоятельно, нужно понимать, что существуют стандартные границы показателей систем автомобиля. И на них мы ориентируемся, чтобы понять, исправно ли работают все узлы и детали авто. Все замеры производят при работающем на холостых оборотах двигателе. И только такие показания сравниваются с техническими характеристиками нормальной работы автомобиля.

Если изменения показателей имеют отклонения от стандартных в пределах 20%, значит работа всех систем в норме. Когда отклонения превышают 20%, узлы и детали, в которых это обнаружилось, считаются неисправными и требуют ремонта или замены.

При работе автомобиля могут возникать ошибки, фиксируемые системой.

Обычно когда блок управления определяет ошибку, загорается индикатор check engine. А это значит, чтобы понять в чем дело, нужно провести диагностику двигателя.

Каждой возможной ошибке присвоен код, по которому ее можно расшифровать. На страницах интернет-сайтов можно найти подробный разбор каждого кода и понять, в чем заключается зафиксированная ошибка. В программе диагностики есть специальный раздел, где эти ошибки можно просмотреть.

Не всегда система распознает нарушение в работе и выдает ошибку. Проводимая диагностика двигателя не покажет эту проблему. Поэтому во время проверки нужно внимательно следить за отклонениями в работе систем от нормы.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

  • управление и контроль за впрыском топлива в инжекторных двигателях;
  • контроль за зажиганием;
  • управление фазами газораспределения;
  • регулировка и поддержание температуры в охлаждающей системе двигателя;
  • контроль за положением дроссельной заслонки;
  • анализ состава выхлопных газов;
  • контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

  • ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
  • ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
  • ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

  • перегрузка, воздействие короткого замыкания;
  • влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети

(6 оценок, среднее: 4,17 из 5)

Самостоятельная диагностика Калины

Когда своими руками производится диагностика, Лада Калина подвергается полной проверке, которая начинается с подбора оборудования:

  • ноутбук;
  • адаптер (есть проводной и Bluetooth, подойдет любой);
  • программа для диагностики.

Далее ищем расположенный в машине разъем. В Ладе он находится в достаточно удобном месте, рядом с рычагом КПП. Его закрывает пластиковая крышка на небольших защелках. Хочется отметить, что производители совершенствуются, и Лада Калина 2 диагностический разъем получила еще более удобный, там не нужно даже возиться с защелками. Просто подключил и работай.

Когда разъем нашелся, подключаем к нему адаптер. Делать это следует при выключенном зажигании. Если адаптер проводной, второй конец кабеля подключаем к USB-разъему ноутбука.

Запускаем специальную программу для диагностики. Она требует установки драйверов. Выбираем в опциях «установить соединение», все мы подключились. Теперь включаем зажигание, и диагностика Лада Калина может считаться начатой. Все предельно просто даже для малоопытного автовладельца.

Проводя диагностику самостоятельно, нужно понимать, что существуют стандартные границы показателей систем автомобиля. И на них мы ориентируемся, чтобы понять, исправно ли работают все узлы и детали авто. Все замеры производят при работающем на холостых оборотах двигателе. И только такие показания сравниваются с техническими характеристиками нормальной работы автомобиля.

Если изменения показателей имеют отклонения от стандартных в пределах 20%, значит работа всех систем в норме. Когда отклонения превышают 20%, узлы и детали, в которых это обнаружилось, считаются неисправными и требуют ремонта или замены.

При работе автомобиля могут возникать ошибки, фиксируемые системой.

Обычно когда блок управления определяет ошибку, загорается индикатор check engine. А это значит, чтобы понять в чем дело, нужно провести диагностику двигателя.

Каждой возможной ошибке присвоен код, по которому ее можно расшифровать. На страницах интернет-сайтов можно найти подробный разбор каждого кода и понять, в чем заключается зафиксированная ошибка. В программе диагностики есть специальный раздел, где эти ошибки можно просмотреть.

Не всегда система распознает нарушение в работе и выдает ошибку. Проводимая диагностика двигателя не покажет эту проблему. Поэтому во время проверки нужно внимательно следить за отклонениями в работе систем от нормы.

Диагностический разъем ВАЗ-2112 старого и нового образца: распиновка, где находится?

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

  1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
  2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Рекомендуем:  Почему пропадает давление моторного масла в двигателе?

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

  1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
  2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

  • не включается какая-либо передача;
  • при переключении передач появляются шумы, рывки, пробуксовки;
  • повышенный расход топлива;
  • обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
