Схема системы охлаждения и принцип работы

Схема системы охлаждения двигателя

Итак, многие автовладельцы знакомы с основными частями системы охлаждения двигателя. Но, все-таки стоит более детально разобрать, что входит в эту не сложную конструкцию, которая не дает силовому агрегату нагреваться:

1. Радиатор охлаждения. Служит для того, чтобы при помощи встречного потока ветра охлаждать нагретую жидкость, которая попала в него через большой или малый круг.

2. Вентилятор охлаждения радиатора. Электрическое устройство, которое дополнительно с потоком встречного воздуха помогает охлаждать жидкость. В зимнее время, он включается довольно редко, а вот в летние – часто, из-за того, что воздух имеет высокую температуру и не может достаточно обеспечить охлаждение.

3. Расширительный бачок. Как известно, при нагреве жидкость имеет свойство расширяться, таким образом, жидкости необходимо, куда-то деваться. Именно в расширительный бачок она и уходит при нагреве, а при полном охлаждении возвращается в систему.

4. Датчик температуры охлаждения. Служит как сигнализатор для ЭБУ при граничном повышении в системе температуры, а также показывает рабочую температуру системы, которую можно увидеть на приборной панели. В случае перегрева двигателя подаст сигнал, на панели приборов загорится сигнализатор, данные запишутся в память ЭБУ соответствующим кодом ошибки.

5. Водяной насос или помпа. В основе лежит крыльчатка, которая приводится в действие при помощи шкива. Считается принудительным узлом, что циркулирует жидкость по системе охлаждения.

6. Термостат. Эта деталь перераспределяет потоки охлаждающей жидкости по системе по малому или большому кругу. Так, для прогрева силового агрегата термостат открывается на малый круг, а вот если двигатель начинает нагреваться и температура переваливает за 85 градусов Цельсия, то идет открытие на большой.

7. Радиатор отопителя. Этот узел также принимает участие в работе системы охлаждения двигателя. Он обеспечивает подогрев салона автомобиля, а также служит неким охладителем для основной системы, хотя его использование ограничивается холодным временем года.

8. Патрубки системы охлаждения. По трубопроводам проходит жидкости от одного узла к другому.

Конечно, в самом блоке цилиндров и головке, также имеются каналы, которые служат охладителем, где жидкость нагревается. Рассмотрим, основные этапы рециркуляции ОЖ по системе: с радиатора, через магистраль, жидкость попадает в термостат, который в зависимости от температуры пускает жидкость по малому или большому кругу. Далее, жидкость проходит через силовой агрегат, где выходит на помпу, которая проталкивает ее в радиатор.

Основные неисправности и пути решения

У первого характерно заклинивание на малый круг, что приводит к частому включению вентилятора и возможно перегреву двигателя. Во второго – износ шкива, а также вала, которые при выработке, начинают пропускать жидкость наружу.

Таким образом, потеки с помпы могут свидетельствовать тому, что она «на грани» и её необходимо немедленно заменить. Признаком выхода из строя термостата становится частый перегрев и включение вентилятора. При проявлении таких факторов необходимо заменить деталь. Если вентилятор, наоборот, не включается, то поломка либо в реле, либо сгорел предохранитель.

Последствия несвоевременной замены элементов СОД

Последствиями несвоевременной замены узлов системы охлаждения на автомобиле может стать:

• Перегрев головки блока цилиндров, что приведет к пробою прокладки, а также, что более плачевно, деформации и изгибу ГБЦ. Такие последствия приведут к шлифовке внутренней поверхности, а также капитальному ремонту узла.

• В худшем случае, охлаждающая жидкость попадет в цилиндры двигателя и он просто застучит. При этом владелец может отделаться капитальным ремонтом или же заменой основного силового агрегата.

Это основные последствия, которых стоит опасаться, поэтому диагностику и ремонт системы охлаждения необходимо проводить каждые 20 000 км пробега.

Тюнинг

Многие автолюбители, чтобы улучшить характеристики системы охлаждения устанавливают на Калину спортивные комплекты. Так, их можно заказать в магазинах или приобрести на авторынках. Какие же отличие они имеют от стандартной системы СОД:

• Устанавливается дополнительная помпа с электрическим приводом.
• Спортивный термостат сделан с металлокерамики, поэтому срок эксплуатации, намного дольше стандартного.
• Спортивные магистрали системы охлаждения сделаны со специального материала, которые также позволяет получить дополнительное охлаждение.

Диагностика системы охлаждения в собственном гараже

Не срабатывание ЭВ может быть вызвано несколькими причинами. Их нужно поочерёдно выявить и устранить. Прежде чем заняться датчиком, нужно проверить нижеперечисленные пункты.

Целостность проводов, ведущих к датчику

Визуально и тактильно проверяют состояние изоляционного покрытия каждого из двух проводов, В случае отсутствия повреждений полимерной оболочки проводов, их «прозванивают». То есть, мультиметром в режиме омметра проверяют наличие сопротивления на концах проводников.

Электрическая съема работы вентилятора:

Чистота контактной группы

Кабель с фишкой отсоединяют от контактного стакана датчика вентилятора. Визуально проверяют состояние клемм. В случае обнаружения окисления контактов, их зачищают мелкой наждачной бумагой. Соединение разъёмов восстанавливают.

Напряжение

На снятой фишке с ДВВ проверяют мультиметром напряжение. Один из контактов должен показать «0» В, а на другой клемме прибор на экране должен отразить показания — 5 В. Во время теста двигатель должен работать в режиме холостого хода.

Предохранитель

Если будет установлено отсутствие напряжение на плюсовой клемме, то нудно проверить целостность предохранителя, установленного в разрыве питающего провода датчика. Негодный предохранитель характерен прогоревшей металлической дорожкой. Затем нужно поставить новую деталь и тестировать её работу.

Реле

Из панели предохранителей вынимают реле из гнёзд. Снимают пластиковый короб, отжимая боковые клипсы. В случае обнаружения обгоревших контактов, прибор меняют на новое реле.

Реле электровентилятора:

Электровентилятор

Проверяют состояние контактной группы вентилятора. ЭВ подключают дополнительной проводкой к аккумуляторной батарее. Если вентилятор напрямую не включится, то дело в его электромоторе или подшипнике.

Если все этапы диагностирования не выявили неисправностей, то проверять нужно сам датчик включения вентилятора.

Жидкостный насос (помпа)

На автомобиле ВАЗ 2114 система охлаждения двигателя работает благодаря тому, что антифриз находится в движении и под давлением, выше, нежели атмосферное. Движение создается при помощи насоса, установленного со стороны правого колеса непосредственно в блоке двигателя. Приводится в движение ремнем газораспределительного механизма. Проверка:

Сливаете антифриз из системы (для этого предусмотрено два отверстия). Делать это нужно только на остывшем двигателе!
Выкручиваете три болта, крепящие пластиковую крышку к блоку двигателя.
Ключом на «17» ослабляете гайку ролика. Тем самым позволяете ослабнуть ремню ГРМ.
Снимите ремень и посмотрите на его состояние. Если его «съело» с внешней стороны (на 1-3 мм), то это говорит о сползании ремня вследствие того, что износилась помпа.
Руками возьмитесь за шкив помпы и попробуйте подвигать ее, вращайте в разные стороны. При наличии люфтов или заеданий необходимо заменить насос

В противном случае система охлаждения ВАЗ 2114 (инжектор или карбюратор, совершено не важно), будет работать неправильно.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

• Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
• Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

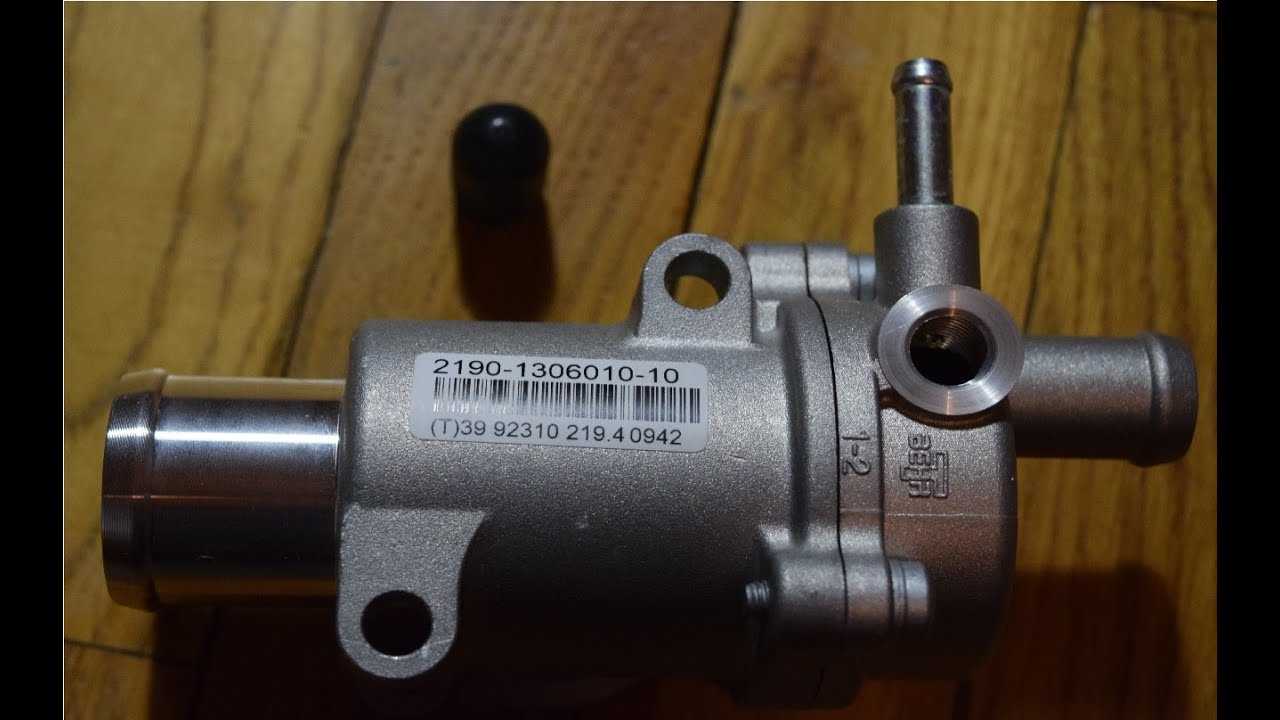

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Как демонтировать

Многие водители путаются, где находится датчик температуры в системе, который дает информацию на ЭБУ, а где приборный узел. В Калине первый контроллер врезан в термостат, который расположен на патрубке выхода ОЖ с мотора. Передающий датчик расположен рядом, найти его можно по тонкому проводу.

Все работы по снятию и установке деталей проводятся на выключенном моторе при отсоединенной минусовой клемме АКБ. Порядок демонтажа по шагам:

1. Ослабить винт крепления муфты воздушного шланга к корпусу воздушного фильтра. Это позволит добраться до датчика приборов. При необходимости, снять корпус воздушного фильтра для хорошего доступа к датчикам.
2. Снять экран или крышку двигателя, приложив силу, вынуть крышку с защелок.
3. Слить с радиатора ОЖ. На Калине используются тосол или антифриз. Для этого жидкость нужно охладить, но опытные водители проводят замену без сливания тосола. В этом случае потребуется все работы по замене проводить быстро и четко. Поэтому, если датчик меняется впервые, ОЖ лучше слить, чтобы не образовалась воздушная пробка в системе.
4. Отсоединить колодку проводов.
5. Накидной головкой или ключом на 19 вывернуть датчик с посадочного места. Если ОЖ не сливать, с отверстия польется антифриз. Поэтому опытные водители, которые ленятся его сливать, моментально зажимают отверстие пальцем и вставляют новый.

Установка элементов проводится в обратном порядке — в отверстие вставляется датчик, закручивается, присоединяется к колодке проводов, заливается антифриз. Проверяется работоспособность системы после подсоединения АКБ.

Элементы системы охлаждения

Система охлаждения Лада Калина имеет следующие элементы: водяной насос, термостат, радиатор, электровентилятор, патрубки, расширительный бачок водяную рубашку и датчик температуры.

Радиатор

Один из основных элементов системы охлаждения, который обеспечивает непосредственно охлаждения жидкости, которая проходит через элемент. Охлаждение детали проводится при помощи встречного потока воздуха и электровентилятора, который размещается позади радиатора. На Ладу Калину устанавливаются 3-х рядные радиаторы, которые обеспечивают максимально охлаждение жидкости.

Неисправность данного элемента может быть связанная с засорённостью. Поэтому, периодически необходимо проводить чистку детали. Наиболее распространённый метод среди автомобилистов становится — чистка при помощи, автомобильной химия. Но, наиболее эффективным остаётся демонтаж радиатора и чистка паром или специальной жидкостью под давлением.

Электровентилятор

Вентилятор системы охлаждения обеспечивает дополнительное охлаждение радиатора, когда не хватает встречного потока воздуха. Наиболее частой неисправностью связанной с вентилятором становится выход со строя предохранителя и датчика температуры охлаждающей жидкости.

Датчик температуры

Этот элемент обеспечивает своевременное включение электровентилятора. Принцип работы датчика очень простой — анализирую температуру охлаждающей жидкости, он подаёт импульсы в электронный блок управления, который проанализировав полученные данные, решает, необходимо ли задействовать электровентилятор. Неисправность измерителя может привести к перегреву и даже большим проблемам, связанным с деформацией головки блока.

Термостат

Один из самых важных элементов охлаждения Лада Калина и любого другого автомобиля. При нагреве автомобиля, термостат в закрытом состоянии, чем пускает охлаждающую жидкость только по малому кругу. После того, как двигатель нагрелся до 60-70 градусов Цельсия, термостат открывает на большой круг и жидкость начинает циркулировать через радиатор.

Водяной насос

Водяной насос обеспечивает циркуляцию «охлаждайки» по всей системе. Если элемент неисправен, то жидкость греется внутри водяной рубашки, двигателя не проходя радиатор, что вызывает сильный нагрев мотора и разрушение конструктивных элементов. Зачастую, до такого не доходит, поскольку на помпе идёт выработка, и насос попросту течёт. Провести замену элемента достаточно просто своими руками, что и делает большинство автоюбителей.

Расширительный бачок и пробка

Расширительный бачок служит своеобразным индикатором охлаждающей жидкости в системе. Так, на нем есть пометку минимум и максимум, которые указывают, что ОЖ должна быть в этих приделах. Также, через расширительный бачок выдавливает «охлаждайку» в случае перегрева.

Пробка расширительного бачка — элемент системы охлаждения, через который собственно и происходит выброс горячей охлаждающей жидкости в системе и сброс давления. Также, через данный элемент происходит сброс газов системы охлаждения.

Патрубки

Патрубки системы охлаждения — элементы, которые служат связующим звеном между разными деталями конструкции. Именно через них проходит циркуляция ОЖ от двигателя к радиатору и наоборот. Неисправность данных элементов может привести к утечке жидкости, из-за чего двигатель будет греться.

Водяная рубашка

Водяная рубашка — это элемент двигателя и системы охлаждения, которая обеспечивает теплопоглощение мотора охлаждающей жидкости для последующего отвода и охлаждения. Эта система располагается в головке блока и блоке цилиндров. При проведении капитального ремонта, зачастую обнаруживается, что данный элемент подвергся коррозии, если транспортное средство эксплуатируется на воде.

Устройство и особенности

Система охлаждения ДВС Приоры имеет стандартный набор основных узлов:

• радиатор;
• термостат;
• электровентилятор;
• водяной насос;
• отопитель;
• рубашка двигателя;
• соединительные шланги;
• расширительный бачок.

Циркулируя по большому и малому контуру, охлаждающая жидкость не дает двигателю перегреваться, поддерживая нужную температуру. Конструктивно система охлаждения у Приоры простая и ничем не отличается от других ДВС с инжектором, за исключением мелких деталей.

Радиатор и вентилятор принудительного охлаждения

Они главным образом служат для доведения рабочей жидкости до оптимальной для функционирования мотора температуры (рабочая температура двигателя Приора 16 клапанов составляет 90–95 градусов). На предшественнице Приоры ВАЗ 2110 нередко устанавливался охладитель из медных сплавов, но из-за удешевления конструкторы перешли на алюминиевые аналоги.

Работа вентилятора зависит от блока управления двигателем.

На него поступает информация с ДТОЖ (это датчик, считывающий показания температуры), находящемся в водяной рубашке силового агрегата. При превышении допустимых значений температуры блок управления подключает для улучшения эффективности охлаждения электровентилятор. Неисправный вентилятор или забитый радиатор могут приводить к постоянному повышению оптимальных температур мотора, что сокращает срок эксплуатации и может стать причиной дорогостоящего ремонта.

Термостат

Его задача – после выхода двигателя на оптимальную температуру своевременно открыть доступ ОЖ к большому кругу СОД (система охлаждения двигателя). Говоря простым языком, термостат позволяет быстро прогреть мотор и обеспечивает регулировку работы всей системы. Во время прогревания клапан термостата в закрытом положении, антифриз не проходит по большому контуру (радиатор не задействуется). По мере прогрева клапан приоткрывается под воздействием повышения температуры, и антифриз начинает двигаться через радиатор по большему контуру.

Неисправность термостата опасна перегревом силовой установки (если клапан заклинил закрытый) или, наоборот, рабочая температура поднимается очень медленно (когда клапан заклинил в открытом положении). Перегрев гораздо опаснее. Новички могут определить эту неисправность, если всё время греется двигатель и постоянно работает вентилятор на Приоре.

Помпа (водяной насос) и отопитель

Без первой детали схема циркуляции охлаждающей жидкости в системе невозможна. Если водяной насос неисправен, в лучшем случае будет наблюдаться утечка ОЖ из системы. В худшем случае помпа может заклинить, что повлечёт за собой обрыв ремня ГРМ и последующие проблемы, решение которых выльется в дорогостоящий ремонт.

Отопитель, или попросту печка, состоит из радиатора, патрубков и вентилятора. Может дополнительно охлаждать антифриз в системе. Незаменимый агрегат в зимнее время. Обеспечивает салон теплым воздухом.

Соединительные элементы и расширительный бачок

Он служит приёмным отделением, куда сбрасываются газы и пары при нагреве ОЖ. Также расширительный бачок является уровнем для всей системы охлаждения. Один из главных элементов в бачке – это крышка-клапан, через которую вытесняется воздух. Есть антифриз, он начинает закипать при критическом повышении температуры двигателя.

Также в конструкцию системы охлаждения входит датчик температуры двигателя на Приоре и рубашка двигателя. Датчик постоянно считывает информацию о текущей температуре антифриза и передает её ЭБУ. Расположение рубашки силовой установки конструктивно предполагается в корпусе блока цилиндров, она служит для отведения тепла через ОЖ.

Узнайте патрубки радиатора от ваз 2108 до ваз 2115

Патрубки радиатора ваз 2108, 2109, 21099, 2113, 2114, 2115…

Здравствуйте уважаемый, читатель блога RtiIvaz.ru. Давайте сегодня узнаем и поговорим с вами о том, какие патрубки радиатора установлены на автомобилях Лада ваз 2108, 2109, 21099, 2113, 2114, 2115.

Многие владельцы автомобилей не знают, для чего нужны и как работают резиновые патрубки радиатора для системы охлаждения. Вот тут я пытаюсь на простом языке, объяснит про рти авто ремкомплекты ваз, а также показать на видео, что к чему идет.

Извините меня, если где то ошибусь, так как резиновые патрубки системы охлаждения очень сложно понять.  Автолюбитель постараюсь вам объяснить про патрубки радиатора на систему охлаждения, какие и куда подходят.

Посмотрите фото, а также на видео подводящие, отводящие, перепускные патрубки. В общем надо хоть как то разбираться в шлангах на своих автомашинах Лада ваз для точки опоры под капотом.

Далее смотрите фотографию патрубков Лады ваз 2108, 2109, 21099, 2113 для автомобилей с карбюраторным мотором:

На автомобили ваз с карбюраторным двигателем

Под номером 1 «подводящий» охлаждающую жидкость от двигателя к радиатору патруб «верхний» так называемая «волна», имеет форму волны.

А под номером 2 резиновый патрубок нижний «угловатый», отводящий охлаждающую жидкость от радиатора к двигателю.

Под номерами 3 и 4 «коротыш» один, перепускной соединяет головку двигателя с термостатом, а второй соединяет термостат с водяным насосом. Патруб расширительного бочка для карбюраторных двигателей под номером 5. Конструкторские номера:

• 2108-1303025 шланг, подводящий радиатора под номером -1
• 2108-1303010 шланг, отводящий -2
• 2108 -1303092Р муфта соединительная термостата под номерами -3; 4
• 2108-1303080 шланг заправочный системы охлаждения с расширением номер -5

Вы автолюбитель, наверняка знаете, подводящий шланг верхний подводит очень горящую жидкость от движка для охлаждения в радиаторе. А отводящий нижний шланг отводит уже охлажденную жидкость к движку. Вот такую необычную роль играют резиновые шланги системы охлаждения. Далее смотрите фотографию патрубков Лады ваз 2108, 2109, 21099, 2113, 2114, 2115 для автомобилей с инжекторным двигателем:

На автомобили ваз с инжекторным двигателем

Под номером 1 «подводящий» охлаждающую жидкость от двигателя к радиатору патруб «верхний» «волна угловатая», имеет форму угловатой волны. А под номером 2 «отводящий» охлаждающую жидкость патруб «нижний».

Под номером 3 «угол» перепускной соединенный от головки двигателя с термостатом и далее к водяному насосу через соединительную муфту «коротыш» 4. Под номером 5 на фото шланг расширительного бочка для инжекторных двигателей.

Конструкторские номера:

• 21082-1303025 шланг радиатора, подводящий под номером -1
• 21082-1303010 шланг, отводящий — 2
• 2109-1303093-01 шланг соединительный термостата и водяного насоса -3
• 2108 -1303092Р муфта соединительная термостата -4
• 21082-1303080 шланг заправочный системы охлаждения под номером -5

Видео:

Что у инжекторного и что у карбюраторного двигателя еще есть шланг одинаковой длины и толщины «тосольный» пароотводящий от радиатора к расширительному бочку (см. видео).

Шланг пароотводящий «тосольный» ваз 2108-2115 отличается от шланга пароотводящего ваз 2110-2112 только по длине.

Чем отличаются авто ремкомплекты патрубков радиатора инжектроных и карбюраторных двигателей, не буду описывать в данной авто статье, смотрите друзья на фото и видео хорошо видно.

• Вам так же будет интересно:
• Регулировка зазоров клапанов 2101
• Патрубки радиатора применяемые на Ладе
• ТО системы охлаждения на автомобиле

Доработка системы охлаждения на Ладе Калина

Решить проблему завоздушивания и образования пробок поможет доработка системы охлаждения на Ладе Калина. Существует несколько способом по устранению этого недочета. Неэффективная работа узла связана с его конструктивными особенностями. Работа системы охлаждения двигателя (СОД) связана с взаимодействием различных элементов. От температуры силового агрегата зависит прохождение охлаждающей жидкости (ОЖ) по большому и малому кругу. На первой стадии ОЖ циркулирует без прохождения радиатора, после достижения необходимой температуры и срабатывания термостата, жидкость проходит через радиатор. От корректной работы системы зависит нормальное функционирование двигателя и печки.

Причины неисправности СОД

Доработка системы охлаждения на Ладе Калина

может быть произведена как собственными силами, так и на автосервисе. Однако в последнем варианте, специалисты обычно советуют замену или ремонт термостата, что не всегда целесообразно и эффективно. Основные причины неполадок в системе охлаждения:

• Утечка охлаждающей жидкости. Рекомендуется проверить хомуты и целостность радиатора. При необходимости производится замена или ремонт элементов. Проверить циркуляцию хладагента в системе можно, убедившись, что жидкость поступает в бачок. Если этого не происходит, следует заменить помпу либо очистить СОД специальными средствами;
• Выход из строя термостата или его элементов;
• Загрязнение радиаторных сот;
• Неисправность вентилятора;
• Наличие воздушных пробок в системе.

Традиционные методы устранения неполадок

Для решения проблемы завоздушивания, следует открыть расширительный бачок, запустить мотор, нажать педаль газа несколько раз, пока стрелка датчика не достигнет красной зоны. В случае включения вентилятора, необходимо газ выжать до упора несколько раз и выключить зажигание. При неэффективности этого метода, применяют следующую процедуру. Снимается пластмассовая защита мотора, опускается хомут и демонтируется одна из трубок штуцера. Открывается крышка расширительного бачка и система продувается до тех пор, пока из снятой трубки не начнет выливаться ОЖ.
