Магнитола lada xray

Линейный выход автомагнитолы

Если вы не каждый день сталкиваетесь с магнитолами, усилителями и прочей звуковоспроизводящей техникой то у вас вполне может возникнуть вопрос — а что же такое этот самый «линейный выход» на магнитоле, зачем он нужен и какое значение имеет их количество.

Выход линейного уровня предназначен для подключения внешних усилителей звука. Это могут быть усилители на акустику, или активный сабвуфер — для того чтобы передать звук от источника (автомагнитолы) на усилитель используется линейный выход.

Под понятием «линейный выход» подразумевается небалансный тип передачи аудиосигнала в котором используется один сигнальный проводник и земля, в автомобильной электронике используются разъемы RCA (т.н. «колокольчики»). Также подразумевается соответствующий стандарту уровень сигнала. В автомобильных магнитолах этот уровень обычно до 2V, некоторые аппараты (высокого класса) имеют уровень сигнала до 4.5-5V. Уровень сигнала на линейном выходе в автомобильной электронике имеет серьезное значение, ведь автомобиль является источником огромного количества помех и чем будет выше уровень полезного сигнала, передаваемого по межкомпонентным кабелям, тем меньше будут слышны помехи, наводящиеся от электронных систем автомобиля.

Сколько должно быть линейных выходов у автомагнитолы?

Действительно, если вы выбираете автомагнитолу то в технических характеристиках можете прочитать о количестве линейных выходов которое бывает различным, например одна пара, две пары, три пары. Чем дороже магнитола тем больше линейных выходов обычно она имеет «на борту». Сколько же их должно быть?

  1. Одна пара. Обычно есть во всех даже самых недорогих магнитолах. Чаще всего используется для подключения сабвуфера. Хорошо, когда магнитола с одной парой линейных выходов умеет управлять уровнем этого выхода (для регулировки сабвуфера), если есть встроенный фильтр для сабвуфера (LPF) то это вообще отлично.
  2. Две пары. Обычно это фронтальные и тыловые выходы для постройки системы с усилением «фронт+саб» или «фронт+тыл». Обычно это магнитолы среднего ценового диапазона, у таких уже есть необходимые настройки для сабвуфера (см. выше), вообще отлично когда на фронтальных выходах можно включить фильтр низких частот (HPF).
  3. Три пары — это оптимальный вариант для создания полноценной системы с усилителем на всех каналах (фронт+тыл+саб) или даже сложных вариантов с поканальным усилением, если у магнитолы имеется встроенный кроссовер или даже процессор.

Так что покупая автомагнитолу определитесь, какие усилители вы будете к ней подключать в дальнейшем. Если усилители не планируются то иметь в запасе хотя бы один линейный выход для подключения сабвуфера все равно неплохо. А вдруг все-таки захочется саб поставить?

Обзор качественных моделей магнитол на Lada Xray

Такая развлекательная система позволяет соответствовать Xray, более высокому уровню. В люксовой комплектации устанавливается штатная магнитола Xrey французского происхождения — Media Nav Evolution.

Красный автомобиль Лада Xray

Она оснащена цветным 7-ми дюймовым экраном с тачскрином. К системе подключаются шесть динамиков, что дает качественное воспроизведение звука. Кроме встроенного радио, магнитола способна воспроизводить аудио-файлы с USB-флешек, через Bluetooth либо же AUX-выход со стандартным 3,5 мм разъемом. Так же в ней встроен GPS-навигатор.

Магнитола в автомобиле

Функции выходов для тюльпанов

Как не странно, но всё упирается в стоимость оборудования. Чем дороже магнитола, тем богаче её функционал. Соответственно количество разъёмов RCA будет у дорогих моделей больше. Рассмотрим назначения разных комплектаций выходов под тюльпаны:

  • одна пара. Практически присутствует во всех не дорогих проигрывателях и очень удобна для подключения сабвуфера.
  • две пары. С двумя парами линейных выходов можно построить систему тыловых и фронтальных выходов. Такие магнитолы имеют средний ценовой диапазон. Есть вероятность присутствия в них настроек сабвуфера с фильтром HPF для настройки низких частот.
  • три пары. Это самый лучший вариант. С помощью такой конфигурации к автомагнитоле можно подключит полный комплект с усилителем по всем каналам. А если у магнитолы имеется встроенный процессор, то можно создать и вовсе навороченных аудио систему. Но такая автомагнитола будет стоить серьёзных затрат.

Так что, если имеет смысл менять штатную магнитолу на более продвинутую следует за ранее определиться с какими задачами ей придётся столкнуться в будущем.

[LG webOS TV] Воспроизведение звука встроенными/внешних динамиками телевизора

Перейти к решению. Добро пожаловать на форум, SUB AUDIO OUT — это отдельный выходной 2RCA-разъем предусилителя для подсоединения напрямую активного сабвуфера или для подсоединения пассивного сабвуфера через дополнительный усилитель мощности типа Вашего 4-канального, например как вариант. Сообщество Делитесь своим опытом! Включить подсказки. С помощью автоматической подсказки можно сузить результаты поиска до возможных соответствий при вводе текста. Отображаются результаты для.

Лине́йный у́ровень (англ. line level) аналогового сигнала — средняя величина напряжения . линейного уровня также вызывало плавный рост искажений в линейной области работы; в современной аналоговой аппаратуре это.

Предназначение усилителя

В начальной стадии необходимо определиться, что автолюбитель желает получить в итоге. Обычно при установке в машине автомобильного усилителя преследуются две цели:

  • повышение качества аудио сигнал на выходе из динамиков автомобиля;
  • увеличение общей громкости звучания музыкальных треков.


Усилитель автомобиля Автомобильный усилитель — это универсальное устройство, позволяющее увеличивать уровень выходного сигнала. В повседневной жизни многие пользуются домашними кинотеатрами в состав оборудования которых входит усилитель. Но бытовые приборы, как правило, используют источник питания 220 вольт, когда автомобильные системы питаются от бортовой сети в 12 вольт. Поэтому такие усилители и называются автомобильными.

И на сладенькое

Копать так копать – мы решили разобраться, кто является поставщиком систем мультимедиа, например, для Lada Vesta. Да, мультимедиа у этой машины победнее в плане графического оформления, да и такой быстротой работы, как на XRay, она не обладает, однако его функционал также довольно богат (USB, AUX, Bluetooth там тоже присутствуют). Поставки таких изделий на «АвтоВАЗ» осуществляет предприятие «Итэлма», причем стоимость такой магнитолы составляет менее 16 тыс. руб.! Если вы не готовы платить за более дорогую комплектацию XRay и не побрезгуете 4-мя динамиками вместо 6-ти, которые идут в Luxe-версиях, настоятельно рекомендуем не разбрасываться деньгами, а самому поменять кнопочную версию аудиосистемы на новую сенсорную версию формата 2DIN.

В отличие от большинства отечественных и зарубежных производителей, своими силами корпус магнитолы в XRay заменить не просто, а очень просто. Мы расскажем, как это сделать буквально за пять минут.

Итак, предположим, вы выбрали вариант, подходящий вместо штатной системы и готовы приступить к замене.

При всем этом изо всех инструментов нам потребуются:

  • шлицевая отвертка, но лучше использовать аналогичный пластиковый инструмент, чтобы избежать деформаций и царапин пластмассы магнитолы
  • отвертка шестилучевая типа Torx T20

Заглушите автомобиль, вытащите ключ зажигания, чтобы магнитола перестала работать.

Просуньте конец отвертки или иного приспособления внизу рамки, затем аккуратно подденьте ее.

Потяните на себя рамку и выньте ее.

При снятой пластиковой рамке вы увидите, что аудиосистему удерживают на месте четыре винта.

Используя отвертку, открутите все винты.

Вытащите устройство из посадочного гнезда.

Далее необходимо аккуратно отключить все штекеры из разъемов.

Возьмите новую магнитолу, подключите штекеры ко всем разъемам; установите устройство в порядке, обратном процедуре снятия.

В чём разница между микрофонным и линейным уровнем аудиосигнала?

Активный микрофон Система может подключаться к нескольким микрофонным устройствам для ввода звука во время вызовов. Функцию активного микрофона во время вызова может выполнять только одно из этих устройств. Авто Отключить звук По умолчанию при нажимании кнопки отключения звука, звук всех аудиовходов системы будет отключен, включая звук активного микрофона, компьютера, подключенного к кодеку для презентации, или устройства, подключенного к дополнительным входам. Чтобы настроить систему на отключение только активного микрофона, выберите Только микрофон.

Линейный вход — это аналоговый вход акустического сигнала, не требующий дополнительной обработки.

Выведение линейных выходов штатной магнитолы

Я надеюсь, те кто читает эту инструкцию, знают как снять магнитолу и имеют весь необходимый инструмент. А те кто самостоятельно не может ее разобрать и не умеет паять, настоятельно рекомендую не пытаться паять, возможно убить магнитолу, лучше попросить человека с хорошим опытом паяния.

Разобрав магнитолу, потратил пол дня чтобы найти в интернете описания на микросхемы. После того как было найдено описание на последний чип NXP, сразу стало понятно, что ЦАПы и операционные усилители находятся в чипе, а не как обычно распаяны на плате. А как помнится и институтского курса схемотехники, сигнал после операционников надо снимать с конденсатора стоящего на его выходе. Подоткнувшись осциллографом, я увидел бегающие синусоиды, у которых амплитуда изменялась в пределах от 0,1 до 1 В, в зависимости от положения ручки регулятора громкости магнитолы. ТАК ВОТ И ОНИ САМЫЕ — ЛИНЕЙНЫЕ СИГНАЛЬЧИКИ!!! Осталось только припаяться к ним и все…

Для начала, надо приготовить необходимый инструмент и материалы. 1. Паяльник 2. Кусачки (бокорезы) 3. Межблочный кабель + тоненький проводок для подпайки к элементам печатной платы 4. Термоусадочная трубка и зажигалка 5. Хомуты — стяжки 6. Блочные RCA разъемы 7. Пистолет с силиконовым клеем

Разбираем магнитолу, снимаем заднюю стенку — радиатор, выбираем место под разъемы и сверлим дырки. Далее прикручиваем разъемы и приготавливаем провода, наращиваем тоненькими проводками для удобства подпайки к печатной плате. Все законченные пайки провода изолируем термоусадкой.

После того как все подготовлено выбираем место для подпаивания проводков. Как я уже говорил, подпаиваться нужно после конденсаторов стоящих на выходе операционных усилителей. Таким образом, у нас есть 2 места, они звонятся между собой, т.е. между ними просто дорожка в каком то среднем слое. Я выбрал второе, так как там есть элементы сидящие на «земле» и к ним очень удобно подпаятся. В первом месте нет зачищенной «земли».

Подпаиваем подготовленные ранее провода. Сразу оговорюсь, я выпаивал только два передних канала, мне пока больше не понадобилось. Все четыре выхода выпаиваются аналогично! На фото видно, что сигнал снимается перед резисторами соединенные параллельно, а экран припаевается к контакту конденсатора, закороченного на «землю».

После того как надежно и аккуратно припаялись, необходимо закрепить провода. Для этого используем силиконовый клей, и приклеиваем прямо к печатной плате. На ней есть площадка с нераспаенными элементами и микросхемой, вот туда и приклеиваем.

Для надежности, хомутом крепим провода к боковой стенке. После этого прикручиваем заднюю стенку — радиатор, не забываем помазать контакт микросхемы и радиатора термопроводящей пастой!!! И припаиваемся к RCA разъемам.

Далее все собираем. И любуемся как аккуратно все получилось.

Идем устанавливать магнитолу в машину. Вот только внимательнее надо быть когда межблочный кабель протягиваешь, наводки в виде писка возникают когда подносишь к проводам подушек безопасности.

Что такое линейный выход

Для того что бы подключить усилитель к автомагнитоле необходимо присутствие на задней стенке проигрывателя линейных выходов. Другое название таких разъёмов RCA выходы. Для соединения с аудио оборудованием используют специальный кабель, оборудованный на концах специальными штекерами именуемыми в народе тюльпанами или колокольчиками.

Выходов тюльпанов на магнитоле может быть несколько от одной пары до трёх. Бывают продвинутые проигрыватели, на которых установлено более трёх пар линейных выходов. Количество их можно узнать, просмотрев технические характеристики вашей магнитолы.


Линейный выход

Подключение к магнитоле по тюльпанам, используя линейные выходы, считается весьма надёжным, так как соединительные части прилегают очень плотно друг к другу. Но при выборе кабеля с тюльпанами стоит помнить, что кабель высокого качества будет стоить не дёшево.

На заметку потенциальным покупателям XRay

Подумайте хорошенько, насколько на ваш выбор более дорогой версии влияет наличие богатых возможностей аудиосистемы? Если влияет, то смеем вас заверить, рынок на сегодняшний день предлагает массу магнитол с очень большими возможностями в пределах 20-25 тыс. руб. И в корпусах формата 1DIN/2DIN.

Конечно, на фоне тех же иномарок, которые за подобное дооснащение частенько заламывают цены от 100 тыс. руб. и выше (а некоторые, причем даже не элитные марки – вроде Toyota Camry – могут без зазрения совести попросить вас заплатить около 1 млн руб.) официальные дилеры «АвтоВАЗа» покажутся просто меценатами.

Конструктивные исполнения разъемов

На звуковых картах линейный выход представлен разъемом типа «джек» («мама») зеленого цвета. Располагается это гнездо в задней части персонального компьютера. На современных ПК дублирующие разъемы линейного выхода и микрофона часто выводят на переднюю или боковую панели, что весьма удобно для подключения наушников. Эти гнезда соединяются напрямую со звуковым процессором или звуковой платой компьютера. А вот у большинства ноутбуков нет разъемов линейного входа и выхода, но есть гнезда для подключения микрофона и наушников. Уровень аналогового сигнала на выходе головных телефонов соответствует уровню линейного выхода. Располагаются обычно такие гнезда на передней или левой боковой панели ноутбука. Также разъемы линейного выхода и микрофонного входа персонального компьютера можно встретить на мультимедийной клавиатуре. Располагаются эти гнезда на боковой панели.

Доработка магнитолы Lada XRAY (выпаиваем линейные выходы и Remout)

Штатная магнитола Lada XRAY (которая перекочевала от Renault) не имеет линейных выходов. Это значит, что добиться качественного звучания музыки при использовании усилителя и сабвуфера не получится. Выход есть — выпаять линейные выходы своими руками.

Потребуется: разъемы RCA (4 шт), конденсаторы емкостью 10мФ 16 Вольт (4 шт), паяльник, термопистолет.

Задача: найти на плате линейные выходы и припаять к ним разъемы RCA, используя конденсаторы.

Снимаем магнитолу и разбираем ее. Расположение линейных выходов на фото:

  1. на магнитоле с кнопками.
  2. на магнитоле Media Nav Evolution (определить Front и Rear можно «методом тыка»: баланс влево, звук назад и ищем, и так далее с каждым вариантом).

Припаиваем сначала конденсаторы, укладываем их боком и фиксируем каплей термоклея.

Далее припаиваем тюльпаны (разъемы RCA). Экраны от звуковых проводов были скручены попарно, затем к ним подпаиваем тонкие провода (0,5 мм 2 ) и в термоусадку. Подпаиваем на ближайший пятачок земли на плате. Далее процесс подпайки сигнальных проводов к выводам конденсаторов.

Если после такой доработки на заведенном двигателе в колонках появляется треск, значит на линейных выходах слишком низкое напряжение. В этом случае необходимо использовать усилитель линейного выхода.

Также можно выпаять линию Remout (нужна для автоматического включения усилителей после включения магнитолы), схема для реализации:

Управляющий сигнал с платы на Remout определялся мультиметром (3 или 4 контакт микросхемы, которая прикручена к корпусу через герметик, там + появляется после загрузки системы).

Перед обратной сборкой под основание микросхемы УМЗЧ не забываем намазать свежую термопасту. Провода выводим из корпуса магнитолы и фиксируем пластиковым хомутом.

Напомним, без линейных выходов подключение усилителя и сабвуфера на Lada XRAY можно выполнить к задним динамикам. Кстати, а вы знаете, что прошивку магнитолы Media Nav Evolution можно заменить. Это позволит смотреть видео, пользоваться другими навигационными программами и т.д.

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый. L = Динамик левый. FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус). FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус). RR+, RR- = Динамик задний — правый (Соответственно плюс или минус). LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус). GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

Линейный выход на штатной магнитоле Тойота

Выпайка линейных выходов из штатной магнитолы – не сложный процесс, но требует внимательности и ответственного подхода. Особенно если проводится своими руками. Первое, с чего необходимо начать, это подбор микросхемы. Ее вид предоставлен на фото. Причем она присоединяется к радиатору.

После того, как схема определена, необходимо установить маркировку. Далее можно приступать к поиску даташита. Это позволит определить, какая распайка уже есть на схеме, и какую можно применять в нашем случае. Данная информация крайне важна, так как с входа происходит поступление сигнала.

В последнее время особенно популярными становятся приставки, которые снижают уровень сигнала. Данная конструкция достаточно проста и не имеет особенностей. Поэтому с ее подготовкой и настройкой справится каждый. Достаточно воспользоваться соответствующей схемой.

Выпайка из магнитолы линейного выхода с использованием предусилителя очень схожа с предыдущей. Ход действий ничем не отличается. Поэтому выполняется так же.

Достоинства и недостатки

Магнитола на Лада Xrey оснащена отличной навигационной системой, различающая на дальнем расстоянии дорожные знаки и заранее оповещает, какой скоростной режим выбрать. Верхнее расположение устройства, очень удобно при управлении аппаратом.

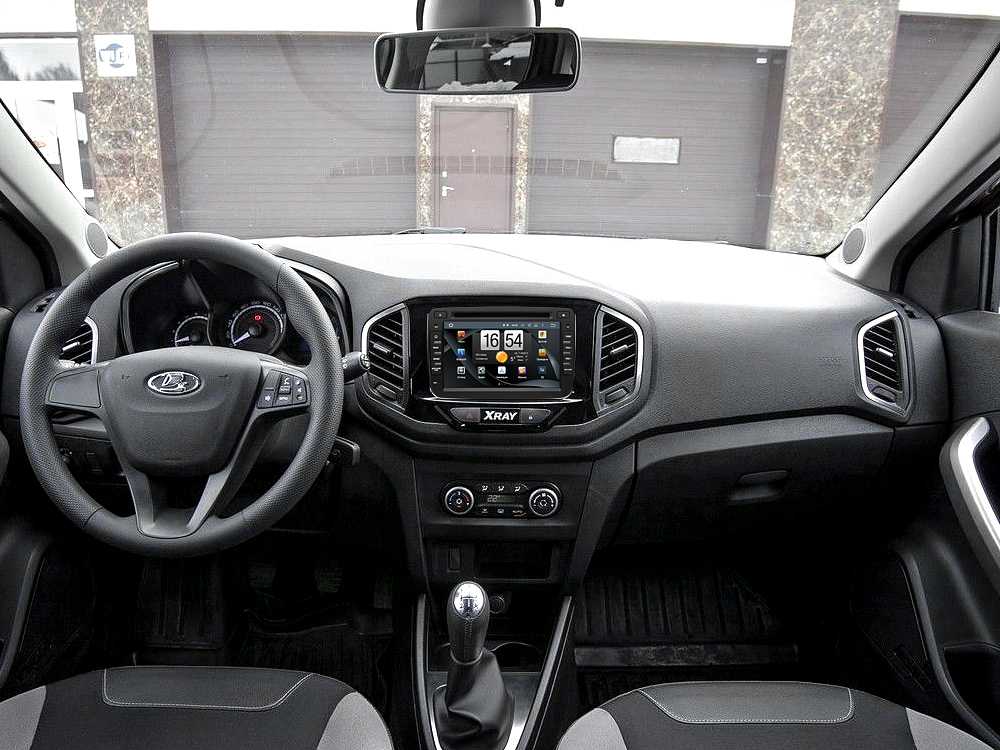

Салон автомобиля Лада Xray

К недостаткам можно отнести только малый угол обзора и небольшую контрастность. Все это затрудняет управлять медиаустройством. Особенно это явно выражено в яркий солнечный день.

Высвечивающиеся на экране шесть крупных иконок, подразумевают собой:

  1. Включение, выключение радио, а также поиск необходимой волны;
  2. Воспроизведение аудио файлов, через USB-порт, ipod, BT, AUX-выход;
  3. Разговор по телефону в режиме громкой связи;
  4. Просмотр карт;
  5. Навигационная система. Просмотр или следование маршруту включая все необходимые опции;
  6. Системные настройки.

Головное устройство, корейского производства от LG, было практически полностью позаимствовано с Дустера и Логана, учитывая весь встроенный функционал. Единственным отличием является экранная заставка – вместо Renualt, высвечивается Lada.

Магнитола в салоне автомобиля

Преимущество такой магнитолы:

  • 2 DIN аудиосистема с подключенными к ней шестью динамиками, способна воспроизвести чистый звук, который приятно послушать не только в общем потоке машин, но при скорости более 100 км/час.
  • Встроенный мощный радиоприемник способен улавливать радиостанции, которые не доступны для других.
  • Доступное системное меню. Возможность установить изменение громкости звука с увеличением или замедлением скорости авто. Так же можно регулировать громкость телефона или голосовое сообщение навигатора.
  • Мгновенное реагирование магнитолы на любое действие.
  • Отличное качество изображения, считываемое при любом угле.
  • Возможность обновления навигационных карт через USB канал.

Панель магнитолы

Из недостатков выделяются следующие моменты, которые могут показаться незначительными:

  • Отсутствие аналоговых (круглых) регуляторов.
  • Управлять громкостью можно с рулевого колеса. Но переключать треки можно только с монитора.
  • Максимальный размер поддерживания флешек – 32 Гб, и при условии FAT32 форматирования.
  • Бесплатное обновление карт в навигаторе возможно только один раз и не позднее 3-хмесяцев, с момента активации.
  • Невозможность подключения сабвуфера, из-за отсутствия линейных выходов.
  • Не воспроизводит видео.

LADA Xray

Все вышеперечисленные недостатки поможет решить новая прошивка магнитолы Xrey.

Штатная магнитола Лада Xray

Штатная магнитола на Андроиде 7 поколения отличается от других тем, что выступает в роле гаджета. К нему можно подключить компьютерную клавиатуру и мышку, через Блютуз. Встроенный 4G LTE модем, позволяет не только пользоваться бесперебойным интернетом, но и раздавать. Поддержка любой SIM-каты. Относительно небольшая цена.

Как сделать линейный выход на штатной магнитоле?

Если магнитола не оборудована линейными выходами, то расстраиваться не стоит. Ведь ситуацию легко можно исправить. Для этого можно воспользоваться разными способами. Например, на самом устройстве выпаять линейный выход или использовать специальные приставки, которые помогут добиться требуемых сигналов. Если в первом случае применить дополнительный предусилитель, то звучание существенно улучшится.

Говоря об этих методах, их делят на две основные группы. К первой относят те устройства, с которыми не выполняют дополнительные действия. А вот вторая их предусматривает. Но не стоит забывать, что любые вмешательства в целостность головного оборудования приводят к потере возможности использовать гарантии, которые предусмотрены на магнитолу. Поэтому лучше отдавать предпочтение первому способу.

Уровень второй. Замена штатных динамиков

Вот тут нужно быть очень осторожным. Это то еще поле с граблями, с закрытыми глазами не побегаешь. Такой вариант апгрейда применим далеко не всегда. Если заменить одни лишь динамики и оставить все остальное, то далеко не факт, что система «запоет». Больше того, в каких-то случаях результат может оказаться и вовсе отрицательным. Штатная аудиосистема хоть сама по себе и невысокого класса, но в ней все подобрано друг к другу и сбалансировано.

Понятно, что аудиосистема — далеко не приоритетный элемент при проектировании автомобиля, но иногда способы установки штатных динамиков просто удивляют. На фото — штатный динамик BMW, который был закреплен просто с внутренней стороны обивки и прикрыт легким кожухом

Одна из хитростей, к которой прибегают автопроизводители — уменьшенный импеданс акустики. Вообще, в автомобильном аудио самая распространенная акустика — 4-омная, а вот в «штатках» нередко используют 2-омную. Все для того, чтобы форсировать дохлый штатный усилитель и чуть поднять запас по громкости. Замените такие динамики более привычными 4-омными, и получите тихую систему, и все попытки увеличить громкость будут сопровождаться ростом искажений.

Но это еще ладно, среди aftermarket акустики полно 2-омной. Не наступить бы на другие грабли — скорректированный сигнал. Это, кстати, одна из «фишек» многих брендовых штатных систем — там не компоненты лучше, а именно коррекцией компенсируют особенности дешевых динамиков и недостатков их акустического оформления. Замените в такой системе динамики, и такая коррекция будет уже неуместна.

Но не нужно пугаться и совсем отбрасывать этот вариант. Сегодня можно найти множество комплектов акустики, которые ориентированы специально под определенные марки и модели автомобилей. В основном, на европейские, в этой части света такой апгрейд наиболее востребован.

Видеоролик демонстрирует легкость апгрейда штатной аудиосистемы простой заменой ОЕМ-динамиков на комплект, специально разработанный для конкретной марки автомобиля:

Разбираемся с тюльпанами для подключения в магнитоле

Для многих автолюбителей, не имеющих необходимых навыков и специального технического образования, подключение усилителя в автомобиле, с помощью колокольчиков (тюльпанов), нередко вызывает страх. Для кого то, это может быть просто трудно решаемой задачей из-за нехватки практических знаний в специфике подключения. На этом этапе невольно возникает вопрос, как же разобраться с тюльпанами для подключения в магнитоле? И самое главное, как правильно это сделать?


Тюльпаны магнитолы

В первом и втором случае автолюбители обращаются к народным умельцам или в автосервисы с целью установки и подключения в автомобиле хорошего звукового оборудования. Согласитесь, желание комфортно чувствовать себя в любимом автомобиле, наслаждаться превосходным звучанием аудио оборудования ни это ли мечта каждого современного автолюбителя. Так с чего же начать? Давайте будем по порядку разбираться в данной ситуации.

Распайка линейных выходов на штатной магнитоле

Распайка линейных выходов заключается в проведении нескольких мероприятий. Для начала необходимо снять рамку, которая находится вокруг устройства. Это необходимо делать аккуратно, так как ее легко повредить. Далее раскручиваются и снимаются все венты, которые видны. Это позволит снять лицо магнитолы и разобрать ее на две части.

Разобрав устройство, внутри можно увидеть процессор и усилитель. Далее все становится проще. Так, вблизи усилителя расположена распиловка. Она отвечает за подключение. Потом необходимо отыскать четыре ножки, которые на входе усилителя. К ним проводится припайка, и выводятся линейки.

Распайка линейных выходов на штатной магнитоле

Распайка линейных выходов заключается в проведении нескольких мероприятий. Для начала необходимо снять рамку, которая находится вокруг устройства. Это необходимо делать аккуратно, так как ее легко повредить. Далее раскручиваются и снимаются все венты, которые видны. Это позволит снять лицо магнитолы и разобрать ее на две части.

Разобрав устройство, внутри можно увидеть процессор и усилитель. Далее все становится проще. Так, вблизи усилителя расположена распиловка. Она отвечает за подключение. Потом необходимо отыскать четыре ножки, которые на входе усилителя. К ним проводится припайка, и выводятся линейки.

Можно воспользоваться другим методом. Он заключается в использовании дорожек на плате, которые идут от входа к усилителю. Одна направлена сначала в резистор, потом в конденсатор и усилитель. Такая конфигурация не позволяет передать всю акустику. Но исправить ситуацию можно. Для этого потребуется припаять конденсатор и резистор. Это позволит получить звук намного чище и естественнее.

Распайка линейных выходов на штатной магнитоле

Распайка линейных выходов заключается в проведении нескольких мероприятий. Для начала необходимо снять рамку, которая находится вокруг устройства. Это необходимо делать аккуратно, так как ее легко повредить. Далее раскручиваются и снимаются все венты, которые видны. Это позволит снять лицо магнитолы и разобрать ее на две части.

Разобрав устройство, внутри можно увидеть процессор и усилитель. Далее все становится проще. Так, вблизи усилителя расположена распиловка. Она отвечает за подключение. Потом необходимо отыскать четыре ножки, которые на входе усилителя. К ним проводится припайка, и выводятся линейки.

Можно воспользоваться другим методом. Он заключается в использовании дорожек на плате, которые идут от входа к усилителю. Одна направлена сначала в резистор, потом в конденсатор и усилитель. Такая конфигурация не позволяет передать всю акустику. Но исправить ситуацию можно. Для этого потребуется припаять конденсатор и резистор. Это позволит получить звук намного чище и естественнее.

Распайка вывода на Шевроле: инструкция

Еще один метод получения линейных выходов требует проведения таких действий:

  • Снятие рамки магнитолы;
  • Откручивание саморезов;
  • Извлечение устройства. Для этого необходимо отсоединить разъёмы и антенну;
  • Разборка магнитолы. Чтобы выполнить данный этап, необходимо раскрутить винты, снять крышку, которая расположена сверху, выкрутить винты, отвечающие за крепление CD-привода. При этом приподнимается устройство и отсоединяется шлейф от платы;
  • Подготовка разъемов RCA;
  • Припаивание разъемов и контактов. Данные элементы очень мелкие. Чтобы выполнить работу, необходимо использовать паяльник, который оснащен тонким жалом;
  • Крепление привода к плате.

Полученные таким образом линейные выходы позволяют получить левые и правые каналы, которые расположены впереди. При этом подающиеся сигналы регулируются громкостью и эквалайзером устройства. Чтобы получить задние каналы, необходимо использовать другие точки резистора.

Такими несложными действиями – выпаиванием линейных выходов из штатной магнитолы – можно сделать времяпровождение в автомобиле намного комфортнее и приятнее. Кроме этого, замечательный звук магнитолы способен улучшить настроение и зарядить позитивом

Ведь современный человек проводит достаточно много времени в своем авто, и крайне важно сделать его комфортным

Разбираемся с тюльпанами для подключения в магнитоле

Для многих автолюбителей, не имеющих необходимых навыков и специального технического образования, подключение усилителя в автомобиле, с помощью колокольчиков (тюльпанов), нередко вызывает страх. Для кого то, это может быть просто трудно решаемой задачей из-за нехватки практических знаний в специфике подключения. На этом этапе невольно возникает вопрос, как же разобраться с тюльпанами для подключения в магнитоле? И самое главное, как правильно это сделать?


Тюльпаны магнитолы

В первом и втором случае автолюбители обращаются к народным умельцам или в автосервисы с целью установки и подключения в автомобиле хорошего звукового оборудования. Согласитесь, желание комфортно чувствовать себя в любимом автомобиле, наслаждаться превосходным звучанием аудио оборудования ни это ли мечта каждого современного автолюбителя. Так с чего же начать? Давайте будем по порядку разбираться в данной ситуации.

Что такое линейный выход

Для того что бы подключить усилитель к автомагнитоле необходимо присутствие на задней стенке проигрывателя линейных выходов. Другое название таких разъёмов RCA выходы. Для соединения с аудио оборудованием используют специальный кабель, оборудованный на концах специальными штекерами именуемыми в народе тюльпанами или колокольчиками.

Выходов тюльпанов на магнитоле может быть несколько от одной пары до трёх. Бывают продвинутые проигрыватели, на которых установлено более трёх пар линейных выходов. Количество их можно узнать, просмотрев технические характеристики вашей магнитолы.


Линейный выход

Подключение к магнитоле по тюльпанам, используя линейные выходы, считается весьма надёжным, так как соединительные части прилегают очень плотно друг к другу. Но при выборе кабеля с тюльпанами стоит помнить, что кабель высокого качества будет стоить не дёшево.

Как сделать линейный выход на штатной магнитоле?

Если магнитола не оборудована линейными выходами, то расстраиваться не стоит. Ведь ситуацию легко можно исправить. Для этого можно воспользоваться разными способами. Например, на самом устройстве выпаять линейный выход или использовать специальные приставки, которые помогут добиться требуемых сигналов. Если в первом случае применить дополнительный предусилитель, то звучание существенно улучшится.

Говоря об этих методах, их делят на две основные группы. К первой относят те устройства, с которыми не выполняют дополнительные действия. А вот вторая их предусматривает. Но не стоит забывать, что любые вмешательства в целостность головного оборудования приводят к потере возможности использовать гарантии, которые предусмотрены на магнитолу. Поэтому лучше отдавать предпочтение первому способу.
