Скрытое меню «TEST MODE» на магнитоле MediaNav Evolution (Lada XRAY)

Мультимедийная система (ММС, Media Nav Evolution) досталась Lada XRAY от Renault. Эта магнитола уже давно устанавливается на французские автомобили и имеет множество возможностей, о которых многие владельцы даже не догадываются. Например, с помощью специальных действий можно активировать сервисное или служебное меню.

Внимание! Ряд действий могут вывести магнитолу из строя. Все действия вы выполняете на свой страх и риск!. Чтобы выйти в меню «TEST MODE» необходимо:

Чтобы выйти в меню «TEST MODE» необходимо:

Открыть окно с версией системы (Настройка -> Пролистать вниз -> Версия системы).
Последовательно нажать на определенные места на экране магнитолы (см. фото1).

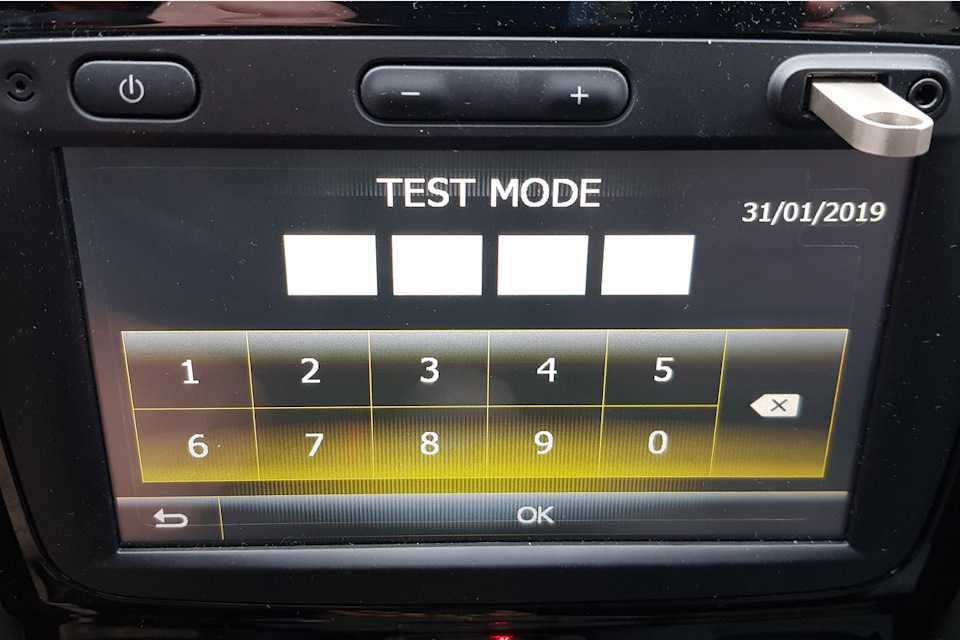

Появится диалог, в котором нужно вводить специальные коды, открывающие доступ к скрытым возможностям системы (см. фото2).

1111 — Выводит информацию о версиях всех компонентов в системе.
1119 — Проверяет и если не запущен запускает Storage CardULC2_Trigger.exe — такого файла в системе нету, зачем сделано, не знаю.
0362 — Активация расширенных кодов. Этот код необходимо ввести один раз пока голова включена и нажать ОК. Потом его вводить не нужно перед каждым расширенным кодом.

Список расширенных кодов:

6971 — Выход на рабочий стол WinCE
3740-3749 — Коды запускающие конфигурацию MicomManager. Из них рабочие 4.
3744 — Какой-то тест. В нем есть показания скорости.
3745 — Тест радио
3746 — Тест аудио
3748 — Запуск экрана конфигурации MicomManager (это то где можно менять ECO, AHA и прочее)
9999 Должно вызывать ControlPanelComm, но что-то не вышло у меня.
4444 Посылает что-то в BlueTooth
4445 Посылает что-то в BlueTooth в коде есть упоминание com.ahamobile.shoutapp.e
4446 Посылает что-то в BlueTooth в коде есть упоминание LL29PAF236
2223 Переключает скин головы на старый MediaNav (простые иконки и прочее)
2222 Переключает скин обратно на MediaNav Evolution

Если ввести код 3748, то все опции меню будут неактивными. Для их активации нужно до ввода кода вставить флэшку, на которой будет один из пустых файлов на выбор:

mcmtest_activate_4nng.ini (активирует только часть опций).
mcmtest_activate.ini (активирует все опции, часть из которых может вывести магнитолу из строя).
mcmtest_activate_4medianav.ini

Пример: Как Выйти на рабочий стол WinCE:

Dacia Sandero Stepway TCE 90 EU6 🆙 › Бортжурнал › Исправления громкости звука на прошивках 9.х.х (Medianav)

Как уже многие заметили, в прошивках Медианав начиная с версии 9.1.1, есть проблема с громкостью. То-есть во время увеличения уровня громкости выше 21-го, звук перестаёт увеличиваться и начинает заглушатся.Причина этого безобразия, это активированная функция BOSE, акустики которого у нас попросту нет.Для решения этой проблемы нужно просто отключить эту функцию через ДДТ. Как на скрине ниже:

И еще обратите внимание на следующую функцию после BOSE.Loudness. И если её активировать, то в настройках Аудио появится новый пункт с Тонкомпенсацией

Сегодня разобрался что это такое.Когда он выключен, то регулятор громкости увеличивает или уменьшает уровень сигнала равномерно по всем частотам. А когда включен, то при уменьшении громкости нижние и верхние частоты будут убывать медленнее чем средние. «Минус» нашего слуха наложится на плюс тонкомпенсации, и мы будем воспринимать такое звучание как равномерное по всему частотному диапазона на любом уровне громкости. И даже когда музыка будет играть едва слышно, мы все равно будем слышать и бас, и верхние частоты.Но в некоторых магнитолах включение этого режима действует просто как регулятор тембра, задирающий бас и верхние частоты на какое-то фиксированное значение независимо от уровня громкости.Правда пока еще не понял как это работает у нас. При включении какие-та изменения есть, а вот какие именно, пока не понял.

Dacia Sandero 2016, двигатель бензиновый 0.9 л., 90 л. с., передний привод, механическая коробка передач — электроника

Dacia Sandero, 2009

Комментарии 20

Подскажите, у меня не работает увеличение громкости при наборе скорости.в самой магнитоле менял цифры от 1 до 5.ничего не происходит, хоть еду 10км/час, хоть 130 — громкость не меняется…Делал сброс до заводских настроек, не помогло.Куда копать?

У многих в разьеме нехвата проводу сигнала скорсти, поищите, люди добавляли провод

Спасибо за информацию, но я не буду так заморачиваться. Вполне устраивает все как есть

Скачал я эту хрень, теперь мафон то включится, то выключится. Походу всё пришел ему кердык.

хм, на 9.1.1 на каптюр экстрим никаких проблем нет (кажется), повезло, наверное =)

thank’s but there are a new version 9.1.3

Подскажите с помощью ddt4all можно отключить bose на ладе xray?

Здравствуйте. У вас написано: «Для решения этой проблемы нужно просто отключить эту функцию через ДДТ».Подскажите что такое — ДДТ?Заранее спасибо.

Это то что на первом фото. Тоесть программа ddt4all.

Спасибо за пояснения. На фото скриншот программы, но названия не видно.

У меня тон компенсация изначально была, но она обозначена как Громкость

тонокомпенсация должна быть правильно рассчитана, а не просто задирать басы.эта опция появилась в связи с тем, что большие динамики сложно раскачать малой мощностью, вот и стали добавлять басов, что бы это исправить. для автодинамиков она не актуальна.тут как и с эквалайзером- если задраны все частоты, значит есть проблемы со звуком. в идеале, звук должен играть напрямую, а эквалайзером только проблемные частоты подправляются- например, когда вам мало высоких.

>в связи с тем, что большие динамики сложно раскачать малой мощностью.Тут вы не правы, компенсируются не динамики, а уши .Пруфы: ru.wikipedia.org/wiki/Тонкомпенсация

человек такая сволочь, что ко всему привыкает))попробуйте, ради смеха, послушать музыку с другим тоновым балансом. например добавить низов или наоборот убавить- главное, что бы не перегружалась система. минут через десять уже не будете замечать разницы от вмешательства в баланс))ну а то, что намеряли когда то физики очень верно, но только для конкретных условий- плотности воздуха, устройства звуковоспроизводящей аппаратуры. и это одна из причин, почему стандартом являются два динамика, а не три- при которых раздел частот попадает в самое чувствительное место. но именно в музыке не так важна абсолютная точность передачи звука- сама музыка основана на изменениях. вот только не все изменения идут на благо.да и при финальной обработке диска, проводится подгонка его тонового баланса под максимально возможные условия воспроизведения ( для наушников, радио, интернета, дискотеки).

В принципе эти два параметра можно менять в микоме и комп не нужен, насколько помню во второй строке снизу bose и ldns.

Подскажите, можно ли зайти в миком на прошивке 9.1.1? Если да, то какой код? 0362 не подходит

2383 Активация расширенных кодов (АРК). Этот код необходимо ввести один раз пока голова включена и нажать ОК. Потом его вводить не нужно перед каждым расширенным кодом.

9065 Выход на рабочий стол WinCE (запуск Explorer’а) В 9.1.x для запуска необходим любой из mcmtest* файлов (см. далее)

3740-3749 Коды запускающие конфигурацию MicomManager

Из них рабочие 4:3744 Какой-то тест В нем есть показания скорости.3745 Тест радио3746 Тест аудио3748 Запуск экрана конфигурации MicomManager(это то где можно менять ECO, AHA и прочее)Если просто ввести этот код то меню откроется с выключенными почти всеми опциями.Для активации отключенных опций необходимо до ввода кода вставить флэшку содержащую один из следующих файлов(содержание не важно, можно просто пустой)mcmtest_activate_4nng.ini — для безопасного набора опций(там будет активация ECO и всего остального) именно его я рекомендую.mcmtest_activate.ini (mcmtest_activate_4medianav.ini для 9.1.x) — для активации всего что можно. Но там будут и такие опции которые могут убить голову, будьте осторожны.9999 Включает ActiveSync на внутреннем (расположен на плате и не распаен) USB порту.4444 Посылает что-то в BlueTooth4445 Посылает что-то в BlueTooth в коде есть упоминание com.ahamobile.shoutapp.e4446 Посылает что-то в BlueTooth в коде есть упоминание LL29PAF2362223 Переключает скин головы на старый MediaNav (простые иконки и прочее)2222 Переключает скин обратно на MediaNav Evolution

Сохранение изменений и выход кнопкой poweroff на самой голове.

источник

How to use Micom Manager MediaNav Evolution v8+v9+v10

As we know, the MediaNav conceals many secrets, which are gradually revealed.

One of that secret facility is called Micom Manager, and with that special functionality, we can activate the rearview camera and its guidelines, the TMC and the AHA and also we can do radio and audio tests. In the versions mounted on Renault, it is also possible to manage the ECO mode

» data-medium-file=»https://lisandru.eu/wp-content/uploads/2019/09/multiplexor.jpg» data-large-file=»https://lisandru.eu/wp-content/uploads/2019/09/multiplexor.jpg» svg+xml;base64,PHN2ZyB2aWV3Qm94PSIw /> Dacia Renault Multiplexer

(On some models of Dacia, is missing a multiplexer that has not provided the connection with the control unit, but on the second hand market is available for buying for around 50$).

But now let’s see how to get there:

Format a USB stick like “FAT32”
Open the USB stick
Download the files from the link, extract them (not open directly) and copy directly in the main folder. (The pass for the file is: lisandru.eu) or create a new file like this:

MN1 & MN2 6.x.x: mcmtest_activate.ini (menu Micom+ WinCE)
MN2 7.x.x – 8.x.x: mcmtest_activate.ini ( menu Micom+ WinCE ), mcmtest_activate_4nng.ini MENU MICOM)
MN2 de la 9.x.x: mcmtest_activate_4medianav.ini (Micom + WinCE), mcmtest_activate_4nng.ini (only MICOM)
MN3 de la 1.0.x.x: mcmtest_activate.ini ( complete menu MICOM )

Load the USB stick in the main slot from Media Nav
Startup the navigation EVOLUTIONContact, turn on, volume +, volume – and click empty USB for MEDIANAV or go to Settings → System → System Version ) for MEDIANAV EVOLUTION
Now you need to press in sequence bellow 1-5 areas

dacia renault points of touch for micommanager activation

» data-medium-file=»https://lisandru.eu/wp-content/uploads/2019/09/dacia-points-touch-for-micommanager—550×364.jpg» data-large-file=»https://lisandru.eu/wp-content/uploads/2019/09/dacia-points-touch-for-micommanager—1024×677.jpg» svg+xml;base64,PHN2ZyB2aWV3Qm94PSIw /> Dacia Renault points of touch for micom manager activation on MEDIANAVEVOLUTION

Once done, a new screen will appear, entitled “Test Mode”

At this point we will have to follow these steps:

Прошивка для Renault

Менако — это альтернативная прошивка Медиа Нав для штатной мультимедийной магнитолы Media-Nav и Media-Nav Evolution автомобилей Renault, а также для автомобилей Dacia.

Совместимость Менако можно проверить по типу магнитолы (штатного головного устройства) и номеру версии штатной прошивки этого ШГУ.

Штатное головное устройство Renault

Программный комплекс Менако разработан для двух типов штатных магнитол Renault (навигация Рено): Media-Nav и Media-Nav Evolution. Установка Менако на ШГУ Media-Nav Evolution отличается от установки на ШГУ Media-Nav.

Прошивка Менако для Renault поставляется в двух комплектациях.

Определите тип штатного головного устройства, установленного на Вашем автомобиле,

Версия штатной прошивки Renault

Проверьте Текущую версию штатной прошивки своей магнитолы, она понадобится при установке Менако.

Магнитола Media-Nav

Если отобразилась версия типа 2.х.х, 3.х.х, 4.х.х, например, 2.0.9, 3.5.1, 4.0.2, 4.0.6, 4.0.9, 4.1.0, то установлено ШГУ Media-Nav.

Прошивка Менако устанавливается на ШГУ Renault Media-Nav со штатными версиями 4.0.2 – 4.1.0 и ниже.

Если версия штатной прошивки 4.0.2-4.1.0, то установка альтернативной прошивки Менако производится без дополнительных обновлений штатной прошивки.
Если версия штатной прошивки ниже, чем 4.0.2, нужно сначала обновить штатную прошивку до версии 4.0.2 (или 4.0.5-4.0.6)

Обращаем внимание, что в предоставляемой Инструкции по установке Менако будет указано, как правильно обновить штатную версию до нужной.. Обращаем внимание, что навигационные карты в комплектацию не входят, их нужно выбирать в заказе дополнительно

Карты и прошивка обновляются бесплатно

Обращаем внимание, что навигационные карты в комплектацию не входят, их нужно выбирать в заказе дополнительно. Карты и прошивка обновляются бесплатно

В штатном варианте прошивка Media-Nav не позволяет подключить к магнитоле камеру заднего вида. После установки прошивки Менако подключение камеры станет возможным. Прилагаем Схему подключения камеры заднего вида.

Магнитола Media-Nav Evolution

Если отобразилась версия типа 5.х.х, 6.х.х, 7.х.х, 8.х.х, 9.х.х, например, 5.2.7, 5.2.7.А, 6.0.3, 8.0.5, то установлено ШГУ Media-Nav Evolution.

Прошивка Менако Эволюшн устанавливается на ШГУ Renault Media-Nav Evolution со штатными версиями 5.2.7 – 9.1.3.

Магнитола Media-Nav Linux

Если отобразилась версия из 4-х групп цифр типа 1.0.х.x, например, 1.0.12.8, 1.0.13.1 или 5-ти групп цифр, например, 1.0.13.3.0821, то установлено ШГУ Media-Nav Linux. Эти магнитолы устанавливаются в некоторых моделях автомобилей Renault и Dacia с конца 2020 года. Прошивка Менако пока не совместима с этими ШГУ.

Поддерживаемые модели автомобилей Renault

Текущая версия программного комплекса Менако поддерживает следующие модели автомобилей Renault (Dacia):

Clio IV (прошивка Рено Клио) *
Dokker (прошивка Рено Доккер) *
Duster (прошивка Рено Дастер) * или **
Kaptur (прошивка Рено Каптур) * или **
Lodgy (прошивка Рено Лоджи) *
Logan II (прошивка Рено Логан 1.6, 1.4) *
Sandero II (прошивка Рено Сандеро 2) * или **
Sandero Stepway II (прошивка Рено Степвей 2) * или **
Trafic Bus III (прошивка Рено Трафик 3) * или **

* Примечание: В 2012 – 2020 устанавливалось ШГУ Media-Nav.

** Примечание: С конца 2020 – начала 2016 устанавливается ШГУ Media-Nav Evolution. Установка Менако на ШГУ Media-Nav Evolution отличается от установки на ШГУ Media-Nav. При заказе прошивки Менако нужно указывать тип магнитолы Media-Nav или Media-Nav Evolution.

*** Примечание: С конца 2020 устанавливается ШГУ Media-Nav Linux (Media-Nav ULC4), пока не совместима.

Заказ прошивки Менако осуществляется просто, в четыре шага. Ознакомиться с процессом заказа можно здесь.

Схема подключения магнитолы media nav evolution от renault

05 декабрь 2020 Лада.Онлайн 52 385

Штатная магнитола на Lada XRAY называем Media Nav Evolution (досталась от Renault) имеет сенсорный экран и множество полезных функций. Например, есть возможность выводить на нее изображение с камеры заднего вида, пользоваться навигационными программами, а также подключить сабвуфер. Если вы столкнетесь с подобными доработками, то без схем распиновки разъемов не обойтись.

Снимаем магнитолу и обнаруживаем на ее обратной стороне несколько разъемов:

24-пиновый разъем — управление
8-пиновый разъем — подрулевый джойстик
12-пиновый — аудио разъем
Разъем антенны системы навигации (GPS)
Разъем антенны радиоприемника

Схема 24-пинового разъема Media Nav:

« 12В» если включена подсветка приборов. Включает подсветку кнопок — и Power на Media Nav. Работает даже если на сам прибор питание не подается.
« 12В» если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут Media Nav Evolution отключается.
« 12В» с коробки передач, если рычаг переключения в позиции R.
Резерв.
Резерв.
Резерв.
Сигнал внешнего микрофона
Питания внешнего микрофона
« 6В» для питания штатной камеры (подается, если есть 12В на контакте 3).
Плюсовой сигнальный провод штатной камеры.
Плюс второго линейного входа (данный вход блокируется программно).
Включает второй линейный вход, если он разблокирован программно при замыкании на массу.
Сигнал скорости. Влияет на регулировку громкости в зависимости от скорости.
« 12В» при включении зажигания.
CAN шина
CAN шина
Резерв
Резерв
«Масса» внешнего микрофона.
Резерв
«Масса» питания камеры (без помех).
«Масса» сигнала камеры
«Масса» второго линейного входа
«Масса» экрана второго линейного входа

Схема 8-пинового разъема (управление джойстиком на руле):

Схема 12-пинового аудио разъема:

плюсовой контакт левого заднего динамика
плюсовой контакт левого переднего динамика
плюсовой контакт правого переднего динамика
резерв
12В с аккумулятора
минус левого заднего динамика
минус левого переднего динамика
минус правого переднего динамика
плюс правого переднего динамика
минус правого заднего динамика
резерв
общий минус

Напомним, ранее мы рассматривали инструкции по обновлению навигационных карт, а также прошивку магнитолы (для расширения ее возможностей).

Ключевые слова: магнитола lada xray | торпедо lada xray

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Медиа нав рено дастер прошивка

All the best … Wandering through the expanses of the drive, once again stumbled upon an entry about updating Media Nav. And having thought, than I am worse, decided to be updated too. At first, it was all like Alex-Kravchenko — inserted a USB flash drive into Media Nav, collected data about the system. Installing Media Nav Toolbox on your PC, inserted the USB flash drive. The program, scrolling bits gave out: everything is bad, it is necessary to urgently update, and in general it is not a shame … Well, or something like that I agreed with everything, transferred the update data to the USB flash drive and went to the car.

! ATTENTION! in order not to get a brick (broken Media Nav), since the update takes a long time, the ignition must be switched to position 1 or 2. At the same time, it is not necessary to start the engine.

I turned on the ignition, waited for the download of Media Nav (when I’ve spoken) and inserted the USB flash drive. Media Nav offered to upgrade by issuing a window with the information that the flash drive is a newer version of the software than it is currently installed. We agree with the update.

ATTENTION! you do all further procedures with Media Nav at your own risk, the author is not responsible for the consequences.

In the description of the procedures, Roman-RV78 after the software update, the navigation patch is installed, but there only for software versions not higher than 9.1.1. In programming, I’m not strong, try this. Download and unzip the patch for 9.1.1 to a blank flash drive and go to the car. Turn on the ignition, wait for loading Media Nav and insert the USB flash drive. Iiii … And no-chego. Media Nav wrote that no media files were found and calmed down on this. Sadly, okay, let’s try to roll back to 9.1.1. But Media Nav Toolbox does not allow to roll back to the previous version. Figs with him, let’s go the other way … In CaHeK124rus , in bortovik there is a link to software 9.1.1 even with broken navigation. Download it to a clean flash drive and go to the car. Next on the old program — turn on the ignition, wait for loading Media Nav and insert the USB flash drive. The system displays a window that firmware 9.1.1 a is installed on a flash drive and 9.1.3 is installed. and type — and you need it?! But updating does not forbid that we are doing well. We are waiting for the completion of the update and see the software version. And it is still 9.1.3. Strange but okay! Insert the flash drive with navigation patch for 9.1.1. Iii … and again nothing Eh! Drink like drinking … Software is kind of broken, so we are trying to install maps by reference from the page Alex-Kravchenko , by downloading and unarchiving them on a clean USB flash drive. Insert the flash drive when the ignition is turned on in the loaded Media Nav. A window with the text «No media files were found.» Eh … And only after 30 seconds a window in the style of WINDOWS comes out with a proposal to replace the contents of several folders. Well! It was not, we agree. We are waiting for the completion of the process, and this is 15-20 minutes. Just in case, turned off and turned on the ignition. I checked the version of maps and software. Accordingly, we observe:

Renault Duster 1,5 dCi › Бортжурнал › MediaNav Evolution. Скрытые возможности, которых нет 🙁 и прелести клубного движения

Пока на улице минус, решил почудить с системой MediaNav Evolution в дизельном Duster. Вдруг, что изменилось, и скрытые возможности заработали и в моей модификации.

Для начала, обновил прошивку с 9.1.2 на 9.1.3 по заводской инструкции. Зарегился на сайте renault.naviextras.com и обновил карты. И, о чудо, в Минске появились номера домов. Поездил денек, потестил штатную навигацию и понял, что «пальто, по- прежнему не то». По городу водит криво, видит далеко не все. Забил не Минск, а Барановичи, и увидел знакомую надпись, что номеров домов тут не будет. Только улицы.

Побродил по Drive2, нашёл как заглянуть поглубже в мозги MediaNav Evolution.

«Перекрестил» экран на странице с версией системы пятью нажатиями на тачскрин. Получил вот такой экран.

Забил в появившиеся на экране белые окна сперва код 2383 с последующим нажатием «ОК».Далее вытер 2383, на его место набрал 3748, и вновь нажал ОК. Экран MediaNav Evolution с версией прошивки 9.1.3 отреагировал, как и было обещано.

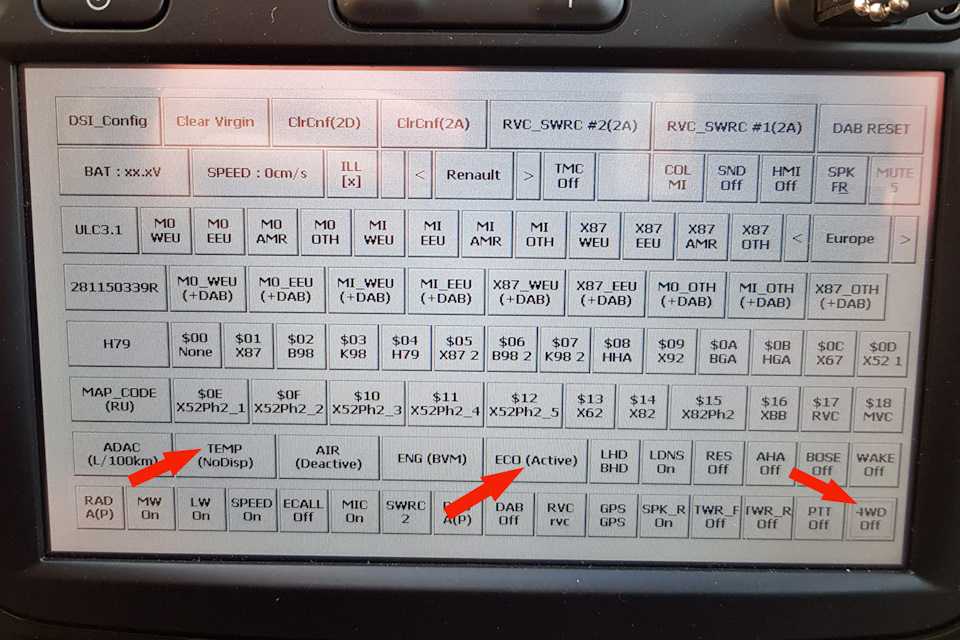

Выдав вот такое меню, в котором активны далеко не все кнопки. Кнопкой выключения магнитолы вернулся в прежнее заводское меню, которое видят все.

Далее на внешней флешке был создан файл mcmtest_activate_4madianav.ini, флешка вставлена в USB-разъем системы, которая отреагировала на нее сообщением, что медиафайлы на флешке не найдены. Ну а дальше алгоритм входа в меню был повторен еще раз. «Настройки» — «Версия системы» — пять нажатий на экран, и два кода: 2383 «ок», стираем 2383, набираем 3748 «ок». Система выдала аналогичное меню, но без блокировок доступа еще глубже. Нажатием «MICOM TEST», прошел дальше.

И вот они заветные кнопочки. Одна позволяет вывести температуру окружающей среды на экран MediaNav рядом с часами, вторая меняет карты на режим «Eco» с листиком, третья выводит на экран компас и крены.Увы и ах, экраны всех этих плюшек в дизельном Duster включаются, но не работают. На месте температуры прочерки, в ECO-режиме активны лишь часы, компас — застыл на месте.

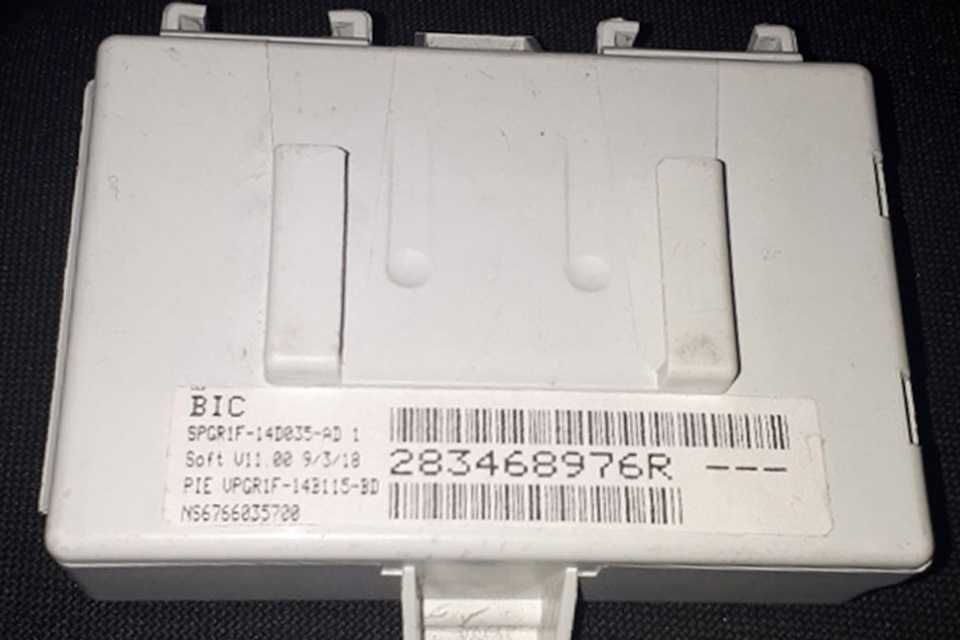

Увы, в автомобиле 2018 года выпуска, блок BIC, осуществляющий взаимодействие MediaNav и бортового компьютера, так и не прописался.

Посему эти игры не для нас, товарищи дизелисты. Хотя, как вариант можно приобрести BIC (у дилера 450 бел. руб., на разборках в РФ — 4-5 тыс. росс. рублей), или спаять устройство самостоятельно. Но тут нужные некоторые навыки в электронике, коих у меня, к сожалению, нет.

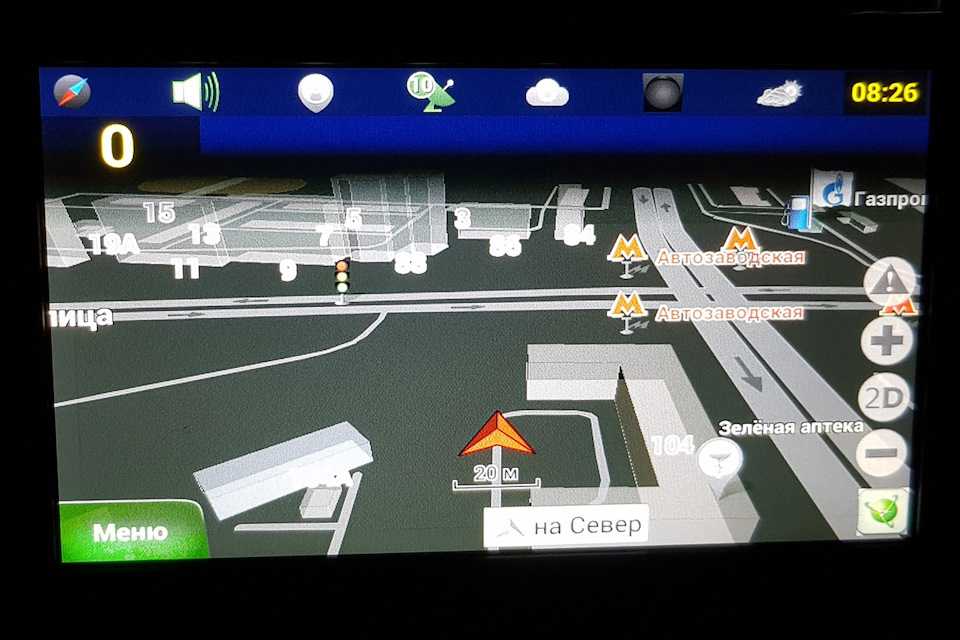

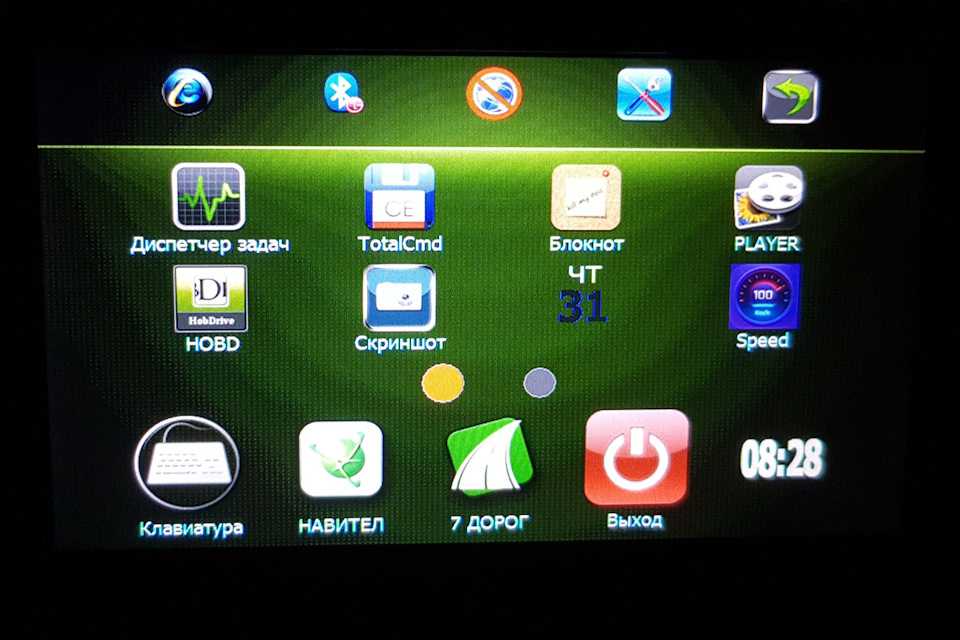

Поэтому я решил пойти иным путем, установив не без помощи добрых людей с Lada-club.by альтернативную прошивочку с помощью Mediaskin.

На все, про все ушло минут 20-35 и, вуаля, в машине появилась нормальная навигация и видеоплеер.

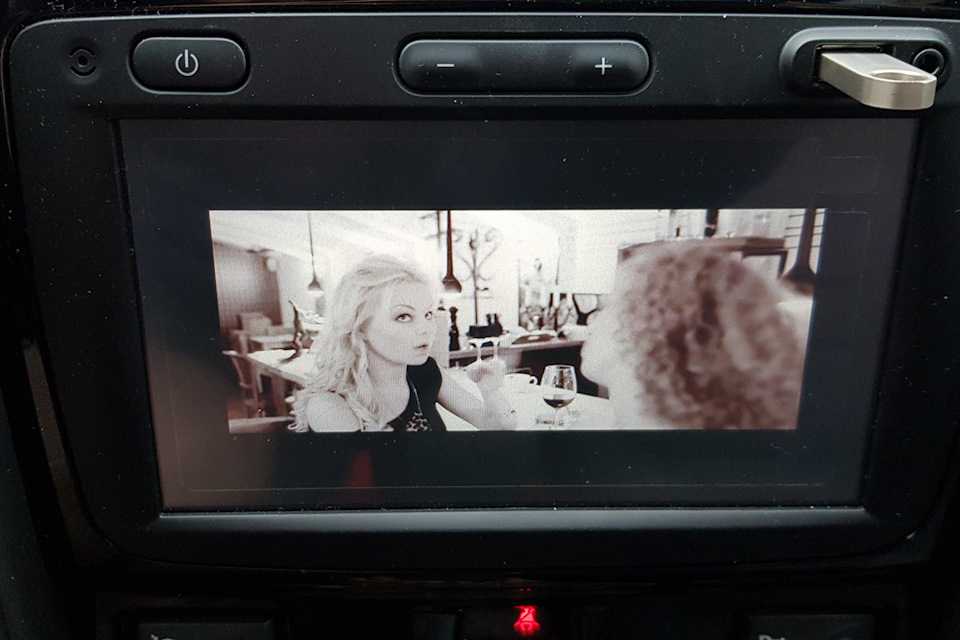

Видео, иногда немного лагает, из-за недостатка оперативки, но это лучше, чем ничего. Звук регулируется с подрулевого регулятора, но, если его выключаешь, видео продолжает идти.

Его нужно останавливать через тачскрин и управление видеоплейером. При включении заднего хода, и звук и видос отключаются автоматически, уступая место изображению с камеры заднего вида.

В качестве минибонуса можно также вывести на экран, через меню системы, компас и дублера спидометра.
