Установка плафона освещения салона в ларгус

Работы по тюнингу салона Лада Ларгус

Установка подсветки для ручки

Этот процесс проходит в несколько этапов, поэтому каждое действие нужно совершать внимательно и обдуманно, поскольку неосторожно движение может привести к повреждению предмета. В первую очередь нужно снять обшивку сидений

Далее начинаются непосредственно подготовительные работы: открутить саморезы, располагаемые под пластиковыми закладками и снять клипсы, после чего необходимо разобрать ручку. Чтобы прикрепить светодиод, необходимо на подвижной части предмета просверлить несколько отверстий, причем они должны быть под определенным углом. Через полученные отверстия пропустить провода, предварительно подключенные к светодиоду.

Передний плафон освещения салона для Лада Ларгус «Люкс»

Используется для замены пришедшего в негодность штатного плафона, а так же для доработки салона под комплектацию «Люкс».

Применяемость:

Лада Ларгус.

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс. Комиссия от 0 до 1 %

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Передний плафон освещения салона для Лада Ларгус «Люкс»

Применяемость:

Лада Ларгус.

Оплата на карту VISA «Сбербанк»

Наложенный платеж (оплата при получении)

Салон Лада Ларгус: повышаем комфорт в автомобиле

Большинство владельцев автомобиля начинают с тюнинга интерьерной части с целью увеличить комфорт и удобство. Для этого целесообразно будет:

Замена сидений – штатные кресла в машине не удобны и вызывают чувство дискомфорта во время продолжительных поездок. В идеале стоковые кресла рекомендуется заменить, однако бюджетным вариантом станет покупка чехлов с боковыми поддержками. Средняя стоимость замены передней пары кресел составляет 5-7 500 рублей, комплект хороших чехлов – от 3 500;
Модернизация кондиционера – система охлаждения воздуха в салоне в Ларгусе настроена не идеально, что чревато развитием простуды у пассажиров и низким комфортом в дороге. Из практики многие водители заметили, что установка воздушного фильтра на кондиционер в Лада Ларгус позволяет выровнять температурный диапазон системы, а также благоприятно скажется на качестве воздуха, циркулирующего в салоне. Установка фильтра владельцу автомобиля обойдется не дороже 1 000 рублей;
Замена подсветки – в салоне транспортного средства недостаточное освещение. Заменить тусклый свет можно путем установки светодиодных лент или ламп с широким профилем освещения. В зависимости от количества осветительных элементов, замена штатной подсветки с декоративной отделкой салона обойдется в районе 2-5 000 рублей.

Также в декоративных целях большинство водителей производят замену стоковой приборной панели на более агрессивную. Кастомные приборки на Ларгус Кросс можно найти от 3.5 000 рублей, при этом новая панель будет более комфортна для использования в темное время суток.

Отделка салона Лада Ларгус

Улучшения авто проще всего начать с внутренней отделки

Первое, на что стоит обратить внимание — это установка подлокотников, поскольку они являются неотъемлемым элементом салона. Благодаря им салон приобретет стильный внешний облик

Кроме этого, прямая задача подлокотников заключается в том, чтобы дать возможность рукам отдохнуть во время длительного по времени пути. Подлокотник чаще всего имеет вид небольшого ящика, устанавливаемого между двумя передними сидениями.

Еще одним оригинальным и весьма полезным решением будет установка подсветки для ручки. В темное время суток она будет очень кстати особенно для тех, кто в первый раз в вашем авто.

Для полного совершенствования вашего салона необходимы небольшие затраты на такие элементы, как:

микропереключатели;
4 светодиода;

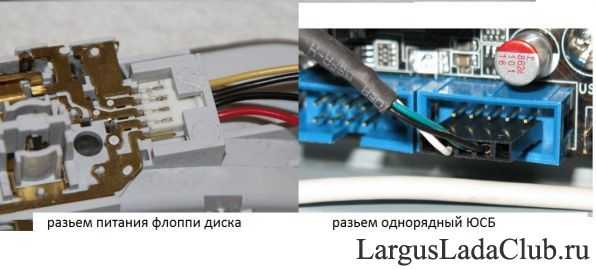

разъемы и переходники;
4 резистора с сопротивлением на 510 Ом.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Тюнинг «элементами защиты»

Во время полного преобразования авто стоит подумать и о его безопасности. Чаще всего система защиты касается заднего и переднего бампера. На них устанавливают специальные элементы из нержавеющей стали или с полимерным покрытием. Такие накладки служат для предупреждения повреждения заднего бампера от повреждений, например при погрузке багажа через тыльные двери. Для предохранения колес от попадания различных камней и пыли служат подкрылки.

На задние двери машины устанавливают уплотнительную резинку, которая служит в роли звукоизолирующего элемента. Для защиты радиатора можно установить специальную сетку (чаще всего используют черную или хромовую), ее ячейки прекрасно пропускают воздух, и в то же время уберегают радиатор от попадания различного рода инородных тел (камней, пыли, насекомых).

Карбоновая пленка — прекрасный элемент защиты кузова от мелких царапин, которая к тому же придаст стильный вид вашему авто. Имеется огромный выбор разнообразных расцветок и материалов.

Таким образом, для того, чтобы ваш усовершенствованный «стальной» друг долго и надёжно прослужил вам, к тюнингу следует подходить комплексно. В любом случае, после тюнинга качество и внешний облик Лады Ларгус зависят от количества вложенных средств, а также умений и терпения владельца.

ВСЁ про плафон освещения салона — FAQ

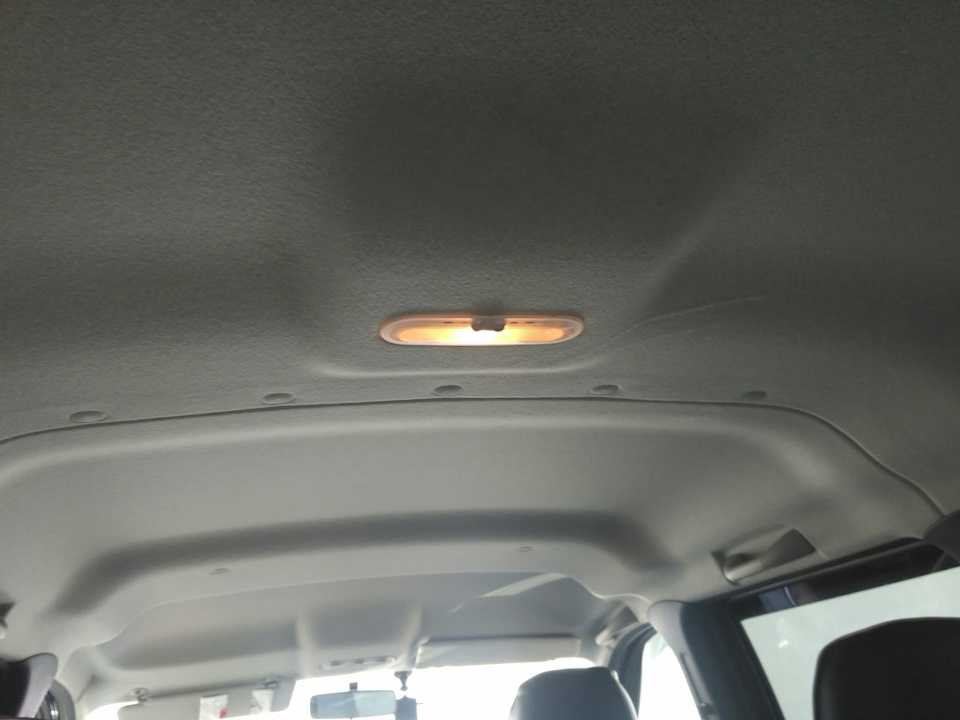

или свет в конце тоннеля В ларгусе таких плафонов установлено два — в 7ми местном оба встроены в обшивку потолка, подключены в параллель и имеют три режима работы ВЫКЛ/ВКЛ ОТ ДВЕРИ/ВКЛ , в 5ти местном передний встроен в потолок, задний в багажном отделении на боковой стенке и имеют — передний три режима работы ВЫКЛ/ВКЛ ОТ ДВЕРИ/ВКЛ , задний только ВКЛ ОТ ДВЕРИ. Штурманский плафон (секцию) и вариант Фургон не рассматриваю. Режим работы ВКЛ ОТ ДВЕРИ включает плафон при открытии любой двери и плавно гасит его при ее закрытии через 30 сек (вежливая подсветка) или сразу если включено зажигание, управление производится минусом с блока ЦЭБКС. Режим ВКЛ включает плафон на постоянку, управление производится массой. ЕСЛИ в течении 30 мин с машиной не производилось никаких действий (откр/закр дверей, центральный замок, включение зажигания), то установленное в блоке ЦЭБКС реле выключает с плафона ПЛЮС.

После замены ламп накаливания на светодиодные в режимеВКЛ ОТ ДВЕРИ при закрытых дверях светодиодные лампы продолжают ТЛЕТЬ, это происходит из за обвязки управляющего транзистора в блоке ЦЭБКС. Избавиться от их тления поможет резистор на 10 — 20 кОм мощностью от 0.125 Вт. Рассмотрим несколько вариантов: 1. если в 5ти местном в плафоне освещения багажника оставить лампу накаливания, а в переднем плафоне лампу поменять на светодиодную, то установка дополнительного резистора не нужна, эта лампа будет выполнять его роль. 2. если устанавливать резистор как показано на фото (либо в сам плафон, либо на светодиодную лампу), то потребуется установить по резистору в каждый плафон или на каждую лампу

3. если устанавливать резистор следующим образом, то потребуется установить таковой всего один в любой из плафонов

Недавно прозвучала следующая фраза

alex2105: вообще то было бы логично, если бы пассажиры в темноте могли бы найти светильник по его «дежурному» свечению, а не «вытирали руки» об обивку крыши в его поисках

По пожеланию клиентов выкладываю два варианта 1. При использовании в заднем плафоне штатной лампы накаливания необходимо любой понравившийся светодиод на 2-3 Вольта расположить в подходящем для этого в плафоне месте (хоть внутри, хоть в самой клавише) и распаять его вместе с резистором на 5-10 кОм согласно схемы

2. При использовании в заднем плафоне светодиодной лампы, потребуется светодиод на 2-3 Вольта и два резистора на 5-10 кОм

Т е получается как то так

В итоге получаем индикатор местоположения салонного плафона для пассажиров

Всем удачи!

Доработка плафона освещения салона лада ларгус

27 февраль 2020 Лада.Онлайн 29 889

Штатную подсветку салона Лада Ларгус нельзя назвать достаточно яркой, две небольшие лампы не способны в полной мере освещать просторный салон универсала. Именно поэтому многие владельцы решаются на небольшой тюнинг салона Лада Ларгус. Расскажем более детально, как можно улучшить освещение интерьера.

Итак, в плафоне салона Лада Ларгус используются лампы W5W. Самый простой способ сделать плафон ярче — заменить лампы на светодиодные. Чтобы извлечь штатные лампочки нужно сначала снять рассеиватель (№2), подцепив его плоской отверткой, а затем и сами лампы (№3), потянув их на себя, чтобы они вышли из основания.

Устанавливаем светодиодные лампы в обратном порядке, соблюдая полярность. Проверяем работу.

Добиться еще более яркой подсветки в салоне автомобиля можно с помощью установки дополнительного источника света, например, светодиодной платы (12V SMD COB 9W Interior Dome Door Car Light Panel Lamp Van Truck 180LM). Подключаем ее параллельно штатной лампе и закрепляем на двухсторонний скотч рядом. Усилить рассеивание света поможет фольга, которую можно наклеить на внутреннюю поверхность плафона.

Напомним, другие фотоотчеты можно найти в разделе Доработки и тюнинг Лада Ларгус.

Ключевые слова: крыша лада ларгус | подсветка салона лада ларгус

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Плафон освещения салона – небольшие доработки + видео

Очень часто в типовой сборке автомобиля под плафон освещения салона помещается обычная, довольно тусклая лампочка, однако это можно исправить самостоятельно, равно как и придумать еще что-нибудь эффектное.

Как снять плафон освещения салона самостоятельно?

Этот вопрос обычно встает только перед новичками, недавно севшими за руль, владельцы автомобилей, имеющие большой стаж, как правило, знакомы со всеми хитростями, если, конечно, не предпочитают личного механика-водителя.

Однако прежде, чем ответить на этот вопрос, зададим другой – а зачем это нужно? Ведь разные ситуации предполагают и действия различные.

Если вы хотите поменять лампочку – схема работы будет типовая, если лопнул рассеиватель и требует замены, плафон снимать вообще не придется.

Перед тем, как снять плафон освещения салона или поменять лампочку, что гораздо проще, необходимо отделить от основания рассеиватель

Обычно он удерживается пружинными зажимами или на крепежах-флажках, в первом случае колпак достаточно потянуть, во втором – нужно аккуратно подцепить «минусовой» отверткой.

И вот перед вами сама осветительная начинка, можно менять лампочку. Определите источник света, в зависимости от типа вам придется внимать его из гнезда, надавив на пружинный зажим, если это лампа накаливания, либо отсоединять провода от контактов люминесцентной лампы.

Второй вариант подразумевает предварительное снятие кожуха, защищающего выводы электропитания путем откручивания пары винтов. Сам плафон удерживают обычно 2-4 винта, вывернув которые, можно легко извлечь корпус из отверстия в обшивке.

Далее остается только отсоединить разъем проводов.

Плавное выключение света в салоне как причина снять плафон

Как правило, лампочка под потолком автомобиля связана с механизмом закрытия дверей и автоматически включается, и выключается в зависимости от того, захлопнули вы дверь или распахнули. Но зачастую свет загорается резко и также сразу гаснет.

А это неудобно, если вы заезжаете в темный гараж и, выйдя из машины, должны найти рубильник освещения, а оставлять дверцу открытой не хотите.

Исправить ситуацию можно, установив в плафоне салона небольшую платку с несколькими соединенными в цепи радиодеталями

Насколько будет плавное затухание света в салоне, зависит от величины емкости установленного конденсатора, чем она больше – тем дольше держится свет. Когда дверь открыта, конденсатор заряжается, цепь замкнута, если машину закрыть, выключатель цепи разомкнется, и ток из конденсатора будет подпитывать лампу в течение определенного времени.

Мы сотрудничаем с:

ПЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки pecom.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки dellin.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки baikalsr.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки nrg-tk.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки tk-kit.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки jde.ru

Российская федеральная компания по перевозке сборных грузов. География грузоперевозок – вся Россия. Автомобильные грузоперевозки, предоставляет обычные и экспресс услуги.

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки vozovoz.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки cdek.ru

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств.

Сроки формирования заказов, включающих услугу по покраске: 3-8 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Доставка осуществляется по всей России и СНГ.

Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа

Дополнительную информацию уточняйте у менеджеров.

Снятие плафона освещения салона и замена лампы

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание.

Поднять капот, отсоединить клемму провода “массы” от аккумуляторной батареи.

Плафон освещения салона

Открыть переднюю дверь автомобиля.

Плоской отверткой снять рассеиватель 2

Отжать фиксатор 2, и извлечь плафон освещения салона из обивки крыши автомобиля.

Отсоединить колодку 1, жгута проводов панели приборов от плафона освещения салона

Для замены лампы 3, рисунок 2, потянуть ее на себя и извлечь из корпуса 1, рисунок 1, плафона освещения салона

Лампа, применяемая для плафона W5W

Плафон освещения грузового отделения (для автомобиля фургон)

Плоской отверткой снять рассеиватель 2.

Отжать фиксатор 4 и извлечь плафон освещения грузового отделения из обивки кузова автомобиля.

Отсоединить колодку жгута проводов от плафона освещения грузового отделения и снять плафон освещения салона.

Для замены лампы потянуть ее на себя и извлечь из корпуса плафона освещения грузового отделения.

Для замены использовать только сертифицированную лампу W5W

Установку лампы и плафона освещения салона и плафона освещения грузового отделения выполнять в порядке обратном снятию.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие плафона освещения салона и замена лампы

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи.

Плафон освещения салона

Открыть переднюю дверь автомобиля.

Лампа, применяемая для плафона W5W

Плафон освещения грузового отделения (для автомобиля фургон)

Плоской отверткой снять рассеиватель 2.

Отжать фиксатор 4 и извлечь плафон освещения грузового отделения из обивки кузова автомобиля.

Для замены лампы потянуть ее на себя и извлечь из корпуса плафона освещения грузового отделения.

Для замены использовать только сертифицированную лампу W5W

Снятие плафона освещения вещевого ящика

Вывести фиксатор 1, рисунок 2, из зацепления и извлечь плафон 2, рисунок 1, освещения вещевого ящика 1.

Отсоединить колодку 2, рисунок 2, жгута проводов панели приборов от плафона освещения вещевого ящика.

Для замены лампы плафона освещения вещевого ящика необходимо извлечь ее и заменить перегоревшую лампу.

Установку лампы и плафона освещения вещевого ящика выполнять в порядке обратном снятию.

Для замены используйте только сертифицированную лампу C5W

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

ВСЁ про плафон освещения салона — FAQ

Начало эксплуатации 1 сентября 2012 года. За это время Ларгус побывал на клубных встречах: Саранск, Белгород, Орел, Ульяновск, Тамбов, Воронеж, Курск, Липецк, Муром, Нижний Новгород, Москва, Брянск. , по пути заезжал к клубням в Пятигорск, Ставрополь, Краснодар, Волгодонск, Воронеж, Тула, Пенза, Сызрань . — продолжение следует.

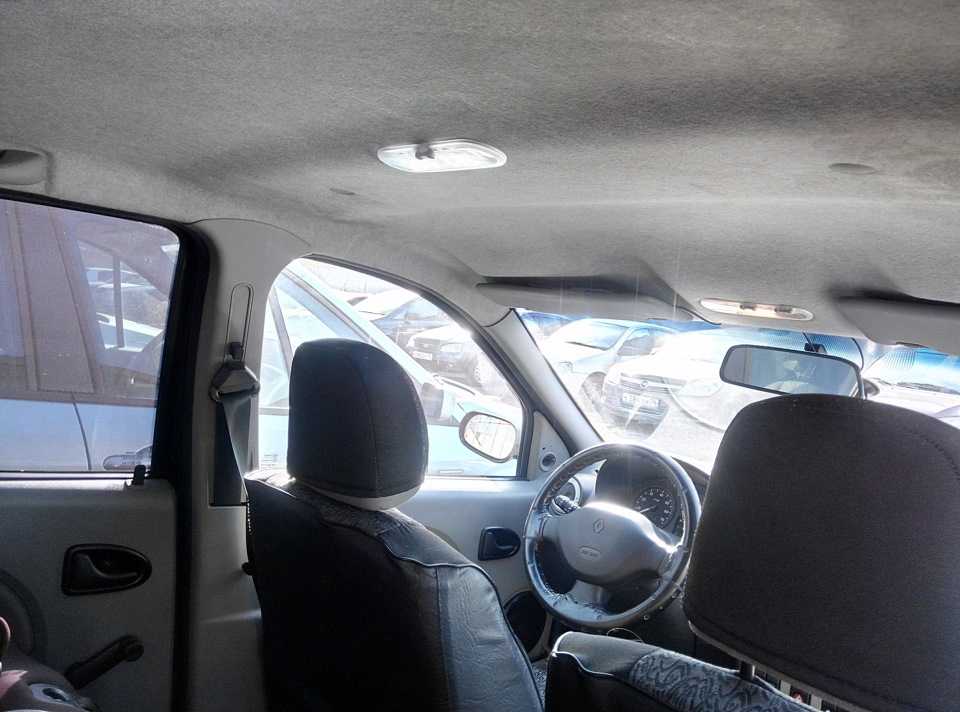

В ларгусе таких плафонов установлено два — в 7ми местном оба встроены в обшивку потолка, подключены в параллель и имеют три режима работы ВЫКЛ/ВКЛ ОТ ДВЕРИ/ВКЛ , в 5ти местном передний встроен в потолок, задний в багажном отделении на боковой стенке и имеют — передний три режима работы ВЫКЛ/ВКЛ ОТ ДВЕРИ/ВКЛ , задний только ВКЛ ОТ ДВЕРИ.

Штурманский плафон (секцию) и вариант Фургон не рассматриваю.

Режим работы ВКЛ ОТ ДВЕРИ включает плафон при открытии любой двери и плавно гасит его при ее закрытии через 30 сек (вежливая подсветка) или сразу если включено зажигание, управление производится минусом с блока ЦЭБКС. Режим ВКЛ включает плафон на постоянку, управление производится массой. ЕСЛИ в течении 30 мин с машиной не производилось никаких действий (откр/закр дверей, центральный замок, включение зажигания), то установленное в блоке ЦЭБКС реле выключает с плафона ПЛЮС.

Рассмотрим несколько вариантов: 1. если в 5ти местном в плафоне освещения багажника оставить лампу накаливания, а в переднем плафоне лампу поменять на светодиодную, то установка дополнительного резистора не нужна, эта лампа будет выполнять его роль.

2. если устанавливать резистор как показано на фото (либо в сам плафон, либо на светодиодную лампу), то потребуется установить по резистору в каждый плафон или на каждую лампу

Недавно прозвучала следующая фраза

Освещение салона — ларгус тюнинг

Долго не мог решить, как лучше сделать освещение салона. Просто клеить светодиодные ленты в ниши полок, как некоторые делают, не хотелось. В идеале хотелось смастерить что-то типа светильников, да так что бы он смотрелись в полках как штатные, ни больше, ни меньше!

Примерно так это выглядит в фотошопе, типа штатные светильники, встроенные в полку…

Легко сказать! А вот как сделать непонятно было. По идее нужно использовать оргстекло, которое еще найти надо, а потом как-то придать необходимую форму. А потом придумать крепление. А потом… Короче никакой ясности, как делать не было.

Дабы не ездить в темноте (на дворе не май месяц – утром и вечером темно), все же решил вставить ленты, а потом (самое стремное слово в этом деле, потому что «потом» обычно не наступает никогда) придумать красивое оформление всему этому безобразию.

Для управления освещением сначала хотел найти трехпозиционные переключатели и врезать их в полки. Но потом решил что ничего лучше (и без лишних затрат) чем штатные плафоны не найти, и врезал их в заднюю часть каждой полки. Соответственно подсветкой можно управлять отдельно для второго и третьего рядов. Отрезал разъемы штатных плафонов от штатной же проводки. Припаял провода к разъему плафона в штатной полке и проложил их вдоль полки, просунул под накладку ручки двери и далее под обивкой потолка к стойке между левой задней дверью и форточкой. Далее снял накладку стойки и припаял провода к жгуту, идущему к пассажирскому плафону. Провода от плафона новой полки соответственно припаял к тем, что шли к пассажирскому плафону.

Вырез для плафона…

Светодиодные ленты в нишах…

Плафон (бывший штурманский) в штатной полке…

Провод идет под накладку…

И далее к жгуту в стойке…

Плафон в новой полке…

Новая полка…

В плафонах тоже стоят ленты. Причем в бывшем штурманском плафоне пассажиры могут включать освещение отдельно.

Результат впечатляющий, в салоне не реально светло, мне нравиться!
