Установка розетки и зарядки usb в накладку трансмиссионного тоннеля лада веста

Монтаж и подключение

Рассмотрим процесс на примере Лада Веста SW Cross. Установка ТСУ на другие модели Лада Веста производится аналогичных образом, с небольшими нюансами. Перед работами по монтированию фаркопа рекомендуется помыть автомобиль (особенно подкрылки). Прежде всего выполняем демонтаж заднего бампера, чтобы осуществить установку под него основной части силовой конструкции. Перед тем как снимать бампер, целесообразно заснять на мобильник последовательность сбора подкрылков и зазоров на кузове.

Далее нужно вынуть заглушки заднего лонжерона и усилить силовой каркас.

Открытые отверстия являются местом крепления ТСУ при помощи болтов. Устанавливаем фаркоп и затягиваем болты. После чего можно установить на место бампер. Перед этим стоит проверить 3 нижних крепления, расположенные под противотуманкой), чтобы встали как надо.

Теперь можно установить на соответствующее место сцепную часть фаркопа (крюк с шаром) и закрепить болтами.

В ходе монтажа рекомендуется обработка стыков консистентной смазкой, что не только упростит монтаж, облегчит разборку в дальнейшем. На сцепной шар следует нанести смазки и поставить защитный колпачок, который предотвратит попадание грязи, а также позволит не марать руки при снятии или установке сцепного крюка. Завершающим этапом будет подключение электрики. Для этого нужно снять пластиковую защиту порога багажника и вывести проводку.

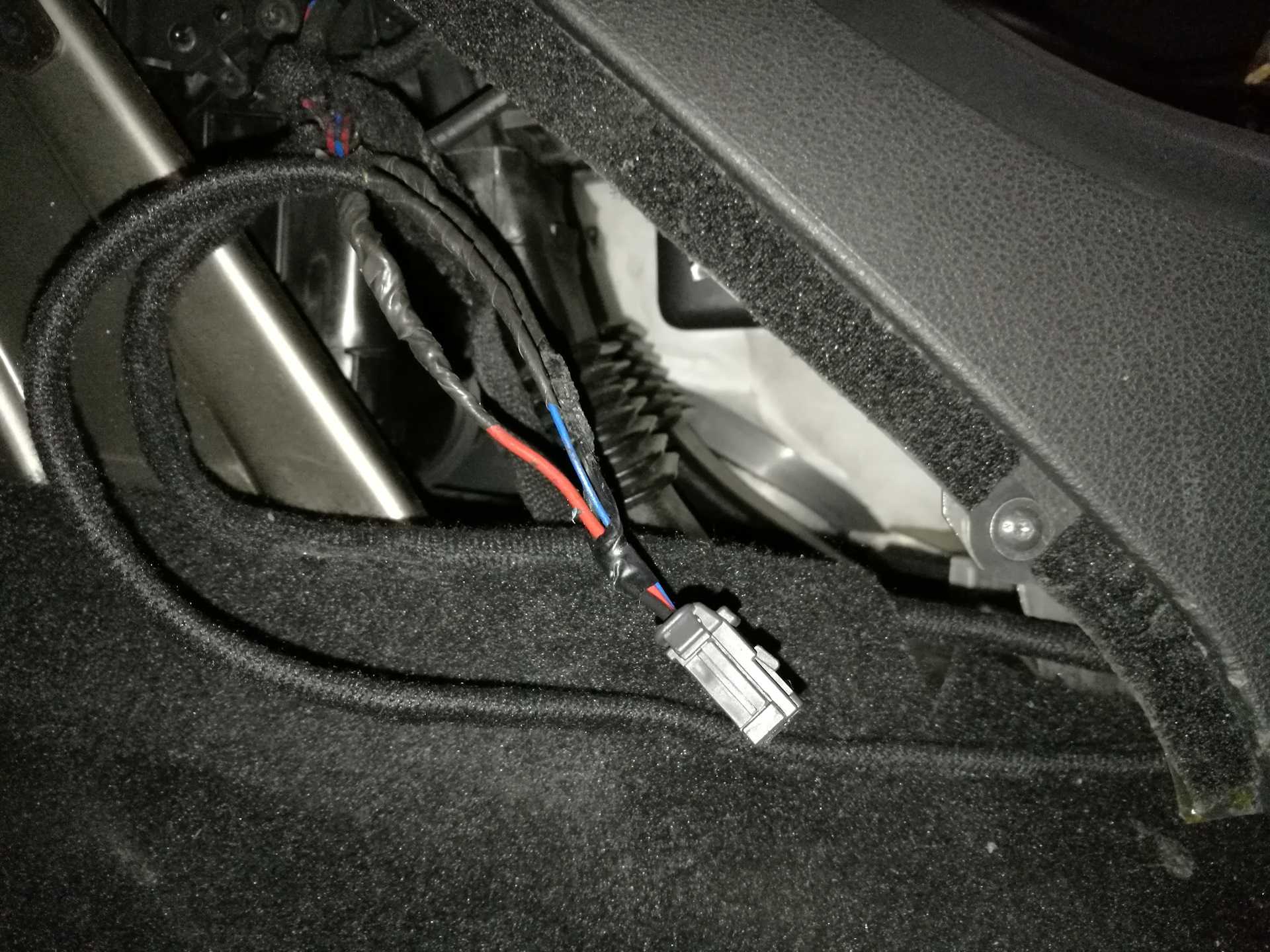

Блок согласования можно установить в нишу у левой фары за обшивкой. Так выглядит схема подключения.

Подключиться к задним фонарям несложно – красный провод с разными полосками. Нам потребуются 2 габарита, 1 стоп-сигнал и 2 поворотника. Подключение к фонарю.

Несколько сложнее с противотуманкой. Расположение соответствующего разъема – под левым фонарем. Нужный провод – серый. Надо разрезать его и выполнить подключение блока, как показано на схеме.

Ход работ

В первую очередь, требуется снять накладку, которая закрывает трансмиссионный тоннель Весты. Она фиксируется парой болтов типа Torx, причем в обычном положении они не видны. Чтобы добраться до них, придется полностью сдвинуть вперед оба передних сиденья. Когда винты выкручены, остается только снять пластиковый элемент.

В демонтированном кожухе вырезается отверстие, которое затем подгоняется под размер элемента, что будет туда вставляться – розетка или USB разъем. Далее оба компонента вкручиваются в свои посадочные места. По опыту Игоря ясно, что устанавливать их в центре – не лучший вариант. В таком случае пользоваться опциями не очень удобно, да и в процессе монтажа они мешают друг другу.

С подключением проблем обычно не возникает. Главное – работать внимательно и аккуратно. К выводам от розетки и USB припаивается провод, после чего место пайки нужно тщательно заизолировать

Также важно не перепутать «+» и «-», но они отмечены на самих выводах, так что разобраться несложно. После этого можно ставить пластиковый трансмиссионный тоннель на место и прикручивать его болтами

Далее остается подключить провод к сети авто. Как показывает практика и опыт установщиков, целесообразнее всего делать это под центральной консолью. Укладывать провод лучше всего под тоннелем, чтобы он не мешал седокам и его ненароком не оторвали. Что касается подключения, то нужно снять панель снизу центральной консоли (рядом с правой ногой водителя) и найти жгут, состоящий из 3-х проводов, который тянется к штатной розетке. Черный провод – это масса, а красный обозначает «+».

При подключении можно просто припаять провод от девайсов, срезав изоляцию с проводки авто, а можно разрезать штатные провода для более качественного соединения, но тут каждый решает сам. Главное – тщательно заизолировать место пайки.

Итог трудов.

Как видно, ничего сложного в установке розетки и зарядки USB в Лада Веста нет. Нужно лишь немного времени и желание самостоятельно поработать со своим авто.

Преимущества блока согласования


Блок согласования для фаркопа Unikit 2 перед установкойЕсли вы являетесь владельцем транспортного средства современной модели, то подключение смарт-контроля вам необходимо. Не подключив блок согласования для фаркопа, вы просто не сможете использовать прицеп. Вот основные преимущества, которые дает установка этого устройства:

  • блок полностью исключает вероятность некорректной работы ламп прицепа и предупреждает неполадки в работе электронных систем автомобиля;
  • блок не реагирует на скачки напряжения. Он также нужен для устранения чрезмерных нагрузок на цепи электропитания;
  • блок полифункционален. Его подключение дает возможность переключать противотуманку, а также постоянно контролировать поворотники.

Подключение

1.

Схема подключения блок управления ТСУ (универсальный модуль или smart connect) идет в комплекте с устройством:

2.

Блок согласования можно изготовить самостоятельно на основе обычных 4-х контактных реле:

Практически все необходимые контакты для подключения можно найти в районе заднего фонаря (см. схемы электрооборудования Lada Vesta и Lada XRAY, либо воспользуйтесь мультиметром). Дополнительно придется лишь протянуть по левому борту провод от аккумулятора через предохранитель ( автор фото).
