Устройство и ремонт кпп на лада гранта с тросовым приводом: регулировка тросов

Выявление и устранение проблем КПП

Обслуживание КПП предполагает снятие данного устройства из штатного места. Специально для этого машину требуется завести на смотровую яму или воспользоваться подъемником. Чтобы изъять коробку, требуется снять воздушный фильтр, стартер, брызговик, защиту с картера, привод с колес, опоры подвески, отсоединить реактивную тягу, приводы передних колес, болты и гайки крепления. Ремонт КПП может заключаться и в замене кулисы.

https://youtube.com/watch?v=Eq0TmNJAmZ0

Во время диагностических работ проверяются все составляющие привода управления коробки передач, начиная от рычага переключения, заканчивая тягой управления

Внимание необходимо уделять вилке КПП. Данная составляющая деталь механизма переключения передач изготавливается из крепкого материала

Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали.

https://youtube.com/watch?v=64VfNjK9KKg

Лада Калина своими руками может быть отремонтирована. В частности, одним из способов восстановления работоспособности КПП, является замена масла коробки. Самостоятельно определить уровень масла представляется возможным по контрольным меткам, которые нанесены на специальный указатель. Что касается использования трансмиссионной жидкости, то следует делать выбор в пользу горючего, которое не теряет своих свойств при широком диапазоне температур. В частности, это может быть масло 75W-90, 80W-85.

https://youtube.com/watch?v=QnyWekIwIk0

При ремонте коробки передач Калина используют специальные схемы. Это позволяет получить точное и полное представление об автомобильной системе. Усиливающийся шум, вой может быть и следствием того, что износились зубья шестерен. В редких случаях это связано с тем, что в коробке недостаточное количество масла.

Ликвидировать шум со стороны КПП возможно, если произвести замену подшипников. Ремонт КПП Калины может выражаться в осуществлении замены сальников внутренних шарниров. Если сальники износились, то из-за этого хозяин Лады столкнется с таким проявлением, как течь масла.

Разработки АВТОВаз не стоят на месте и в 2013 году руководство компании, вместе с конструкторским отделом решили перейти на новый вид коробки передач с тросовым приводом. Эти КПП устанавливаются на автомобили Лада Гранта и Калина 2.

Внешний вид КПП

Регулировка и ремонт сцепления

Дребезжание рычага на третьей передаче появляется по вине износа троса управления. А вибрации во время интенсивного разгона являются фирменным недостатком этой кпп.

В 2006 году, в США механику можно было заказать на 47% автомобилей из салона. В 2011 году их было уже 37%, а по итогам первой половины 2020 года всего о 27%.

Часто такая проблема встречается в автомобилях отечественного производства и в большинстве случаев она связана с тем, что из места крепления слетает трос механического сцепления. На самом деле, выявить это не особо сложно — при обрыве троса педаль будет утоплена в пол и не будет перемещаться.

В 2006 году, в США механику можно было заказать на 47% автомобилей из салона. В 2011 году их было уже 37%, а по итогам первой половины 2020 года всего о 27%.

Кулиса была отрегулирована плохо. Как известно, предназначение кулисы является очень важным в соединении коробки передач и селектора переключения скоростей, поэтому неверная регулировка вполне может быть причиной проблемы.

Пробег уже то ли 100 тысяч, то ли 200. Что с ней делалось точно не знаю. Те 40-60 тысяч, которые она у меня других проблем не было.

А вообще регулировка есть, где то снизу коробки. Совсем недавно читал запись про это. Боюсь теперь уже не найду.

Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.

Когда начинают тяжело включаться скорости в автомобиле, это не только вызывает неприятное чувство, но и делает эксплуатацию машины небезопасным.

Схемы и устройство МКПП 2181

Основные элементы коробки передач ВАЗ-2181:

1 – ведущая шестерня главной передачи; 2 – вторичный вал; 3 – первичный вал; 4 – вилка включения пятой передачи; 5 – вилка включения третьей и четвертой передач; 6 – выключатель фонарей заднего хода; 7 – картер сцепления; 8 – механизм переключения передач; 9 – центральный фиксатор.

Устройство синхронизаторов коробок ВАЗ-2110 (А) и -2181 (Б):

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

Механизм выбора передач:

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Коробка переключения передач JH3

«Реношная» коробка переключения передач JH3, которая устанавливалась на Лады Веста до сентября 2016 года, считается необслуживаемой КПП с рассчитанным на весь срок эксплуатации заводским маслом. С одной стороны, такому можно только порадоваться, с другой же стороны — нет ничего вечного. Поэтому, вопреки рекомендациям завода-изготовителя,  мы настоятельно рекомендуем производить замену масла каждые 70-100 тыс.км.

Рекомендация производителя по марке используемого масла: Elf Tranself TRJ 75W80 или Elf Tranself NFJ 75W80. Если у вас нет возможности залить именно это масло, или по каким-либо причинам вы не уверены в данной марке, то всегда можно использовать моторные масла других марок с аналогичными характеристиками

Самое важное – это соответствие вязкости техническим характеристикам, а также соответствие требованиям стандарта качества GL-4 по API

Наличие символов GFL13 в VIN-коде авто говорит о коробке передач JH.

Обслуживание и ремонт

Не зависимо от того, с каким приводом производится машина, переключение скоростей, как выражаются некоторые водители, достаточно сложная операция во время поездки. Навыки вождения приобретаются со временем. И чем чаще человек садится за руль, тем быстрее он обретает уверенность при вождении. Однако следует отметить, что наибольшую нагрузку в период адаптации испытывает коробка передач. В первую очередь это касается механической конструкции. Не достаточно уверенный водитель либо резко отпускает педаль сцепления, либо забывает ее нажать при переключении передачи.

Первым признаком того, что коробка работает в нештатном режиме, являются:

• Сильный шум в коробке;
• Для включения передачи требуется усилие;
• Самопроизвольное выключение передачи;
• Подтекание масла.

В этом случае не нужно ждать дальнейшего развития событий. Если навыков в ремонте транспортного средства нет, то не стоит получать этот опыт, используя случай покопаться в коробке передач. Поэтому не следует откладывать внеочередной визит на станцию технического обслуживания. Когда на машине установлена тросовая коробка, то вероятность поломки очень мала.

При этом надо помнить, что нет такого механизма, который нельзя привести в негодность неправильными действиями. Очень часто причинами поломки является неправильная эксплуатация автомобиля в целом, и коробки передач в частности. Свою отрицательную роль играют некачественное масло и неисправное сцепление. Использование запасных частей сомнительного производства тоже вносит свой отрицательный вклад. Точно так же как и предельный износ деталей. Надо упомянуть и невысокое качество технического обслуживания механизмов со стороны персонала СТО. Все эти особенности необходимо учитывать при эксплуатации и ремонте своей машины.

Разборка вторичного вала КПП ВАЗ 2170 Приора.

После разборки кпп приступаем к разборке вторичного вала. На кпп которые устанавливаются на автомобили с 2010 года устанавливают вал с каталожным номером 21120-1701105-30.

Фото вторичного вала ВАЗ 21120-1701105-30:

Такие же валы устанавливают на автомобили Гранта, Калина.

Для разборки вала закрепляем его в тисках, после чего спрессовываем подшипник с помощью двух прочных отверток. Обычно это удается, но иногда подшипник посажен настолько плотно, что есть риск сломать отвертки. Тогда применяем подходящий съемник.

Снимаем подшипник, шайбы, шестерню 4-й передачи и под ними ступица с муфтой 3-4 передачи которая фиксируется стопорным кольцом. Снимаем стопорное кольцо 1:

Поддев двумя отвертками шестерню 3-й передачи снимаем шестерню вместе с муфтой:

Под шестерней видим стопорное кольцо 2 с двумя полукольцами и шариком. Снимаем их:

Теперь можно снять шестерню второй передачи:

Снимаем двухконусный синхронизатор 3, затем снимаем стопорное кольцо ступицы 1-2-й передачи 4:

Ступица 1-2-й предачи обычно легко снимается, но все же чтобы не сдернуть муфту со ступицы лучше поддеть двумя отвертками шестерню 1-й передачи и снять ступицу вместе с шестерней.

Так, вал разобран, теперь нужно вымыть, тщательно осмотреть все детали и при необходимости заменить

На что обратить внимание?

Сборка вторичного вала.

Собираем вторичный вал в порядке обратном разборке

При этом следует обратить внимание на следующие моменты. Если снимали муфту со ступицы, то собираем назад, для этого с помощью отвертки вставляем сухарик так чтобы он оказался между ступицей и муфтой как показано на фото

Муфту ориентируем так чтобы шарик оказался напротив канавки в муфте при сборке. Обычно при разборке рекомендуют помечать муфту со ступицей, чтобы собрать так же как раньше стояло. Если не пометили, то в общем то ничего страшного не будет.

Обратите внимание зубчатый венец заднего хода должен быть расположен вверх. Стопорное кольцо омедненное, увеличенного диаметра

Не перепутайте с тем что устанавливают после ступицы 3-4-й передачи.

При сборке ориентируйте синхронизаторы так чтобы их выступы распологались напротив сухариков муфт:

Шайбы, более тонкая ставится первой, сразу на шестерню 4-й передачи, потом подшипник, затем толстая шайба.

Теория работы коробки передач

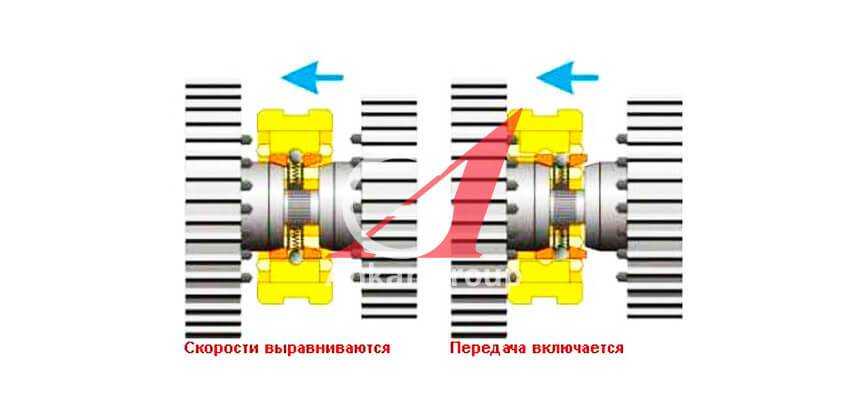

На данный момент все современные КПП оснащаются синхронизаторами, которые являются важными элементами коробки. Суть работы синхронизаторов в том, что они уравнивают работу валов коробки.

Каждый водитель, при переключении со второй передачи на первую, сталкивался с ситуацией, когда чувствовалось какое-то препятствие. Что мешает включить первую передачу во время движения. Это и есть синхронизатор.

Если у Вас достаточно новая коробка, то при переходе с повышенной на пониженную передачи в такую ситуацию Вы не попадете. Переключение будет осуществляться без проблем. Проявляется это по мере эксплуатации и износа компонентов агрегата.

При наличии проблем с переключением приезжайте в Анкар на диагностику и ремонт КПП Mitsubishi, Toyota, Lexus, Land Rover, Jaguar, Infiniti, Mercedes, BMW, Audi и других марок.

Смотрите видео об устройстве и принципе работы КПП:

Поделиться этой страницей

ВСЕ ПРАВА НА АВТОРСКИЕ МАТЕРИАЛЫ ПРИНАДЛЕЖАТ САЙТУ И ИХ АВТОРАМ. ПЕРЕПЕЧАТКА ВОЗМОЖНА ТОЛЬКО С РАЗРЕШЕНИЯ АВТОРА ИЛИ АДМИНИСТРАЦИИ САЙТА. ПРИ ЦИТИРОВАНИИ МАТЕРИАЛОВ ОБЯЗАТЕЛЬНА ССЫЛКА НА «dalnoboyshiki.eu» (ДЛЯ ON-LINE ПРОЕКТОВ ОБЯЗАТЕЛЬНА ГИПЕРССЫЛКА).

Дальнобойщики всех стран-объединяйтесь! 16 Июня 2004 – День рожденье форума.

В целом надёжные, механические коробки передач, выпускаемые на Ярославском Моторном Заводе, иногда всё же выходят из строя. Ремонт этих узлов довольно трудоёмок и зачастую требует значительных финансовых затрат. Неприятностей можно избежать, зная основные причины поломок МКПП. Многие неисправности напрямую связаны с человеческим фактором. Их можно вовсе избежать или устранить при появлении первых симптомов.

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

1. На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
2. Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
3. Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
4. Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
5. Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
6. Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Какими коробками передач комплектовалась

Легковой автомобиль Lada Granta серийно производится с марта 2011 года, эта модель пришла на смену популярной серии «Самара».

Изначально авто комплектовался только механической пятиступенчатой трансмиссией ВАЗ-2180, позднее на машину стали устанавливать автоматическую и роботизированную коробку передач.

Тросовая механическая КПП Лада Гранта с индексом 2181 производится с октября 2012 года, в дальнейшем она была модернизирована, так как у автовладельцев к ней имелось немало претензий по качеству.

Каждый тип трансмиссии, устанавливаемый на автомобиль Тольяттинского производства, имеет свои характерные отличия и слабые места, так называемые «болезни».

Какие коробки воют?

Проблема шума появилась после внедрения Авто ВАЗом МКПП собственного производства с тросовым приводом. Эти коробки порадовали более четким переключением передач, но расстроили довольно громким воем, особенно на 2 и 3 передаче. Трансмиссия, имеющая такую проблему — МКПП 2181.

Коробка 2181 — это усовершенствованная предыдущая модель 2180. Вместо жестких тяг она приводится в работу с помощью тросового привода. Благодаря уменьшению скоса зубьев синхронизаторов передачи стали включаться более четко. На 1-2 передаче обычные синхронизаторы заменили на многоконусные. Казалось бы, все должно быть к лучшему, но в качестве неприятного бонуса к легкому переключению скоростей покупатели получили неприятное звуковое сопровождение.

На завод поступило большое количество жалоб от автовладельцев, поэтому в 2014 году производитель провел модернизацию трансмиссии. Как заверяет АвтоВАЗ, обновленная версия стала тише на 25%, но все равно до идеала ей далеко.

Выбор коробки передач

У всех типов коробок скоростей на Ладе есть свои преимущества и недостатки, но даже КПП Гранта отечественной сборки не доставляют автовладельцам очень больших проблем.

Если не брать во внимание небольшую шумность механической части трансмиссии, то можно сказать, что «робот» и «механика» вполне надежные, без ярко выраженных характерных «болезней». Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина

Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина.

Механическая КПП хотя и подвывает, но на ее ресурсе шум особо не отражается, при нормальной эксплуатации она может без проблем проходить около двухсот тысяч километров.

В роботизированной коробке временами сбоит электроника, и к специфике управления автомобиля с АМТ нужно привыкнуть.

С какой трансмиссией выбрать Ладу Гранту, личное дело каждого автомобилиста, здесь многое зависит от предпочтений самого водителя.
