Как отрегулировать фары
- Установить автомобиль перед стеной на расстоянии 10 м или поставить перед ним лист фанеры размером 2х1 м.
- Установить регулятор электрокорректора в положение «».
- Посадить помощника (или груз 75 кг) на водительское сиденье.
- Измерить расстояние h от земли до центра лампы и расстояние l между центрами фар.
- Разметить экран согласно рисунку.
- Закрыть правую блок фару листом картона и включить ближний свет.
- Выполняем вертикальную регулировку света фары. Вращаем крестовой отверткой или шестигранником «на 6» винт сверху фары, совмещая верхнюю горизонтальную границу света с линией Г.
- Выполняем горизонтальную регулировку света фары. Вращаем этим же инструментом винт (ближе к краю), совмещая излом верхней границы света с вертикальной линией А.
- Аналогично регулируем другую фару Lada XRAY.
Замечание: допускается небольшое отклонение излома вниз, не более 20 мм и вправо, не более 100 мм.
Если отрегулировать фары не получается, проверьте установку фары и лампы.
Через ПК
- Автомобиль Lada Vesta или Lada XRAY с датчиком света.
- Адаптер ELM327, купить можно на AliExpress (см. каталог товаров).
- ПО Ddt4all ( скачать ).
Порядок активации функции:
- Запустить ddt4all. Выбираем порт. Выбираем адаптер. Ставим галочку и нажимаем Подключиться.
- В открывшемся окне нажимаем кнопку отмеченную кружком (с лупой).
- Выбираем поиск по CAN.
- Находим и выбираем блок .
- Открываем ниже пункт EMM_Cornering — Configuration.
- Должно открыться меню.
- Изменяем значение Nbx_Cornering_CF в поле WRITE с 0 на 1.
- Включаем режим Эксперт (в меню сверху вторая иконка слева) и нажимаем кнопку Send (справа).
- В поле READ значение должно поменяться на 1. Значение 40 в поле READ функции Cxx_CorneringSpeed_CF означает, что функция подсветки поворотов будет работать до 40км/ч (можно изменить по желанию, также при помощи кнопки Send).
Процесс также показан на видео:
Подключение

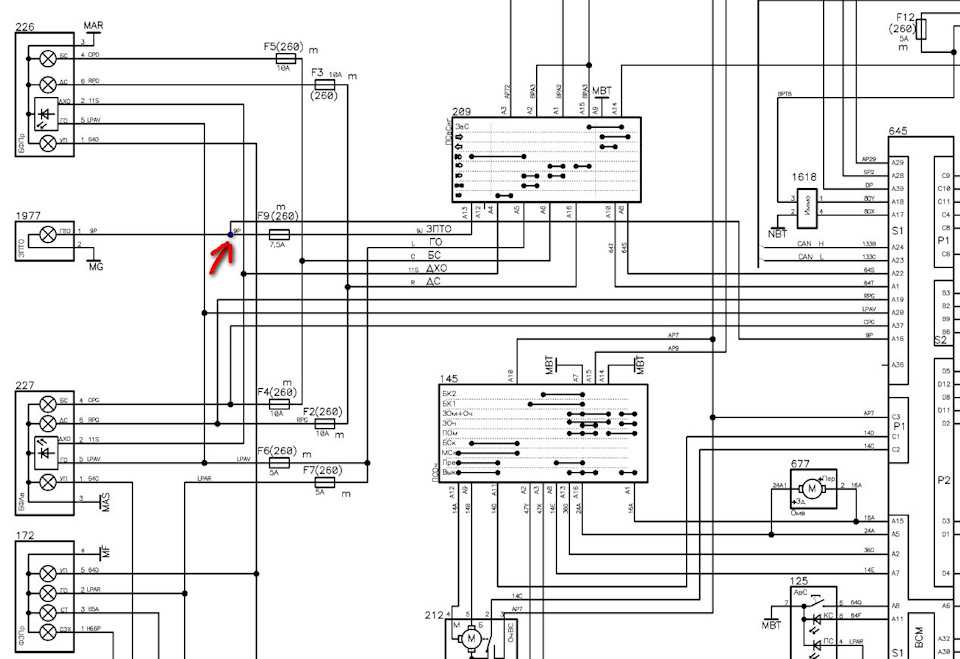

Универсальная схема с доработками:
Чтобы в комбинации приборов при включении противотуманных фар загорался соответствующий индикатор, следует плюс с кнопки подвести к контакту S2-5 блока ЦБКЭ (находится в ногах водителя). Тут понадобиться фишка «мама» из системного блока!
Один провод протягиваем в моторный отсек через штатное отверстие над педальным узлом. Силовая часть собрана в моторном монтажном блоке.
Найти необходимые контакты для подключения можно (на Lada XRAY с двигателем Renault-Nissan) в заглушке между «управление зеркалами» и «корректором фар»:
- 1 контакт — это +12В от зажигания.
- 8 контакт — это +12В подсветки.
Если этого разъема у вас нет, позаимствуйте питание с колодки магнитолы.
Лада XRAY › Бортжурнал › Снятие бампера, установка ПТФ с сеткой и пара пожеланий)

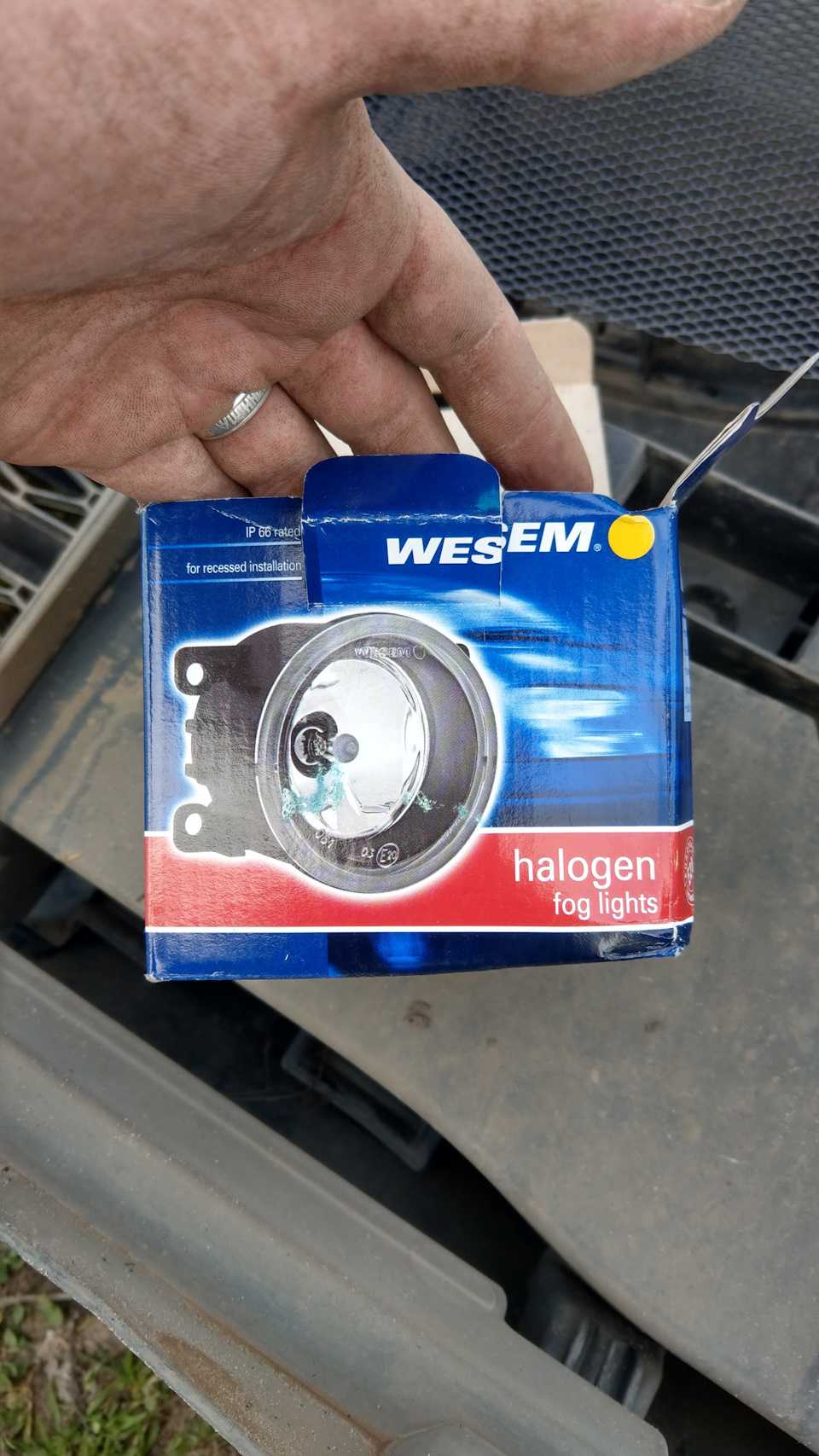

В начале июня прошлого года были приобретены ПТФ фары. Но руки на установку не доходили и небыло коронки для сверления. И вот спустя год я решился на установку… А также приобрел защитную сетку на радиатор!

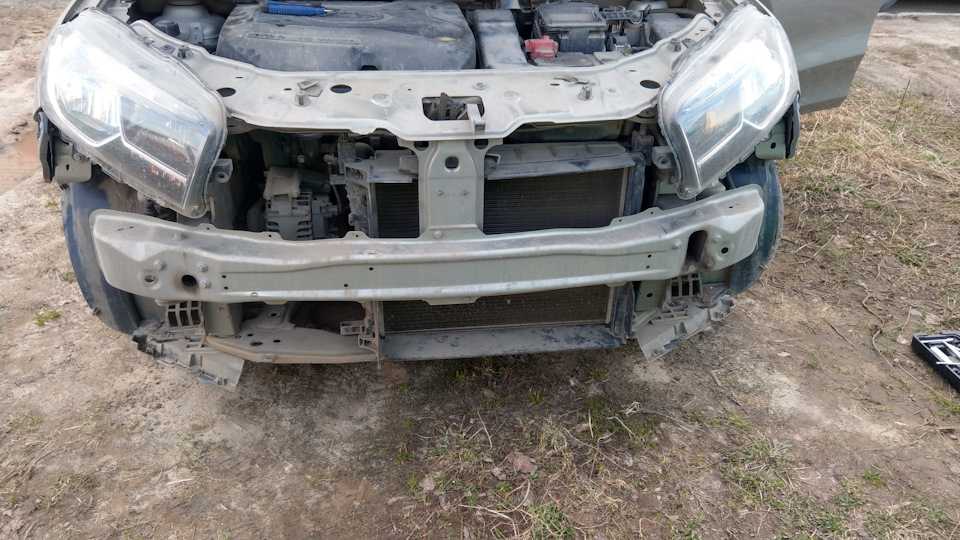

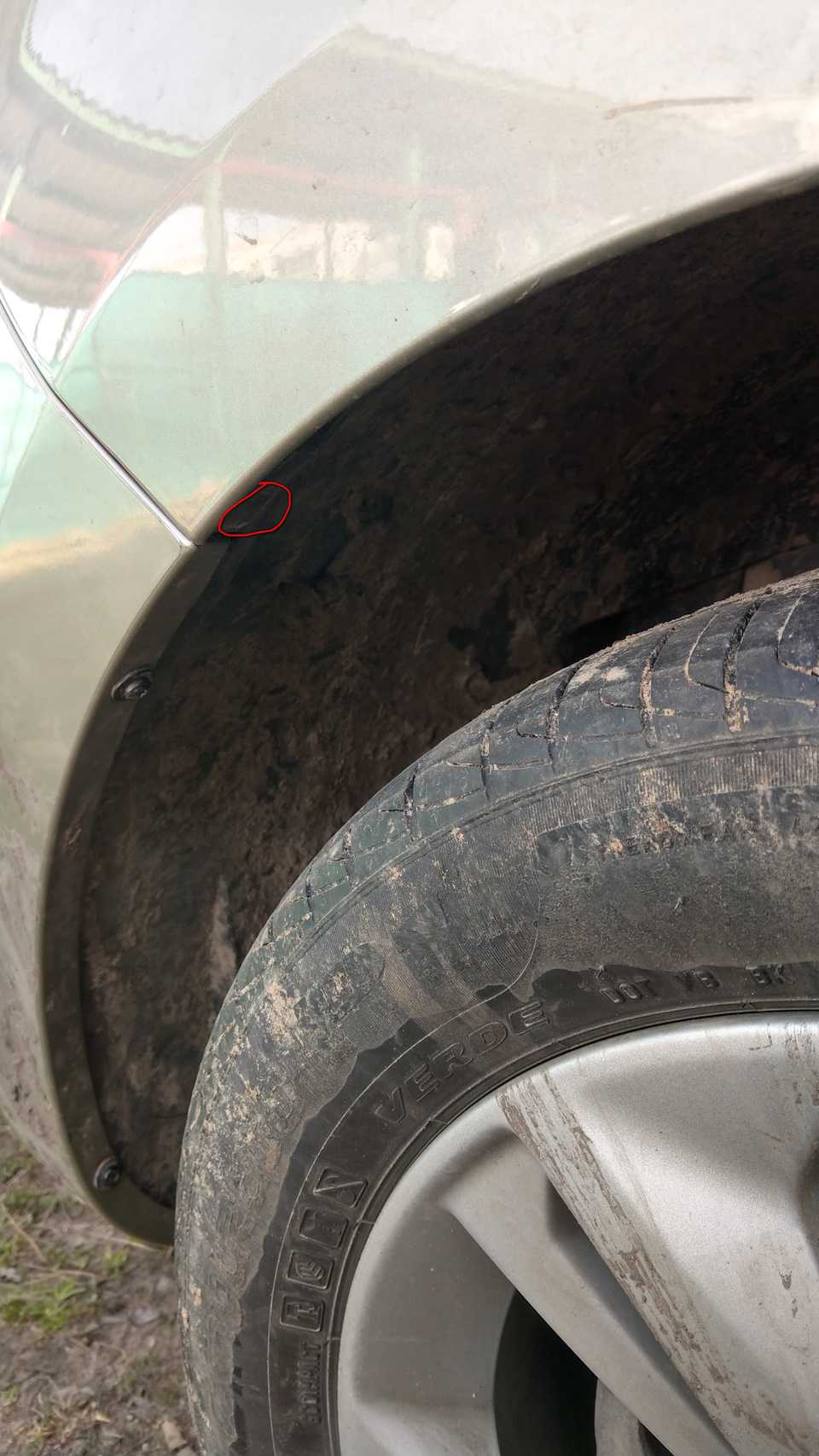

Взял шуруповерт, сверло на 1,5мм для сверловки. Начал сверлить как буром по периметру будущего окна под фару. И что думаете? Пластик очень мягкий! Бросил шуруповерт, взял канцелярский нож и вырезал окошки! На каждое окошко ушло мин 5-7!Затем приступил к демонтажу бампера. Сверху открутил 4 винта, и 11 снизу. Открутил по два винта с каждой стороны на подкрылках. И не могу снять бампер с защелок! Час мудохался!Оказываеться, там есть еще потайной винт внутри крыла, про который никто ничего не писал, или я просто не видел!
С этими винтами пришлось помучиться, но я их снял, и бампер вышел с защелок!

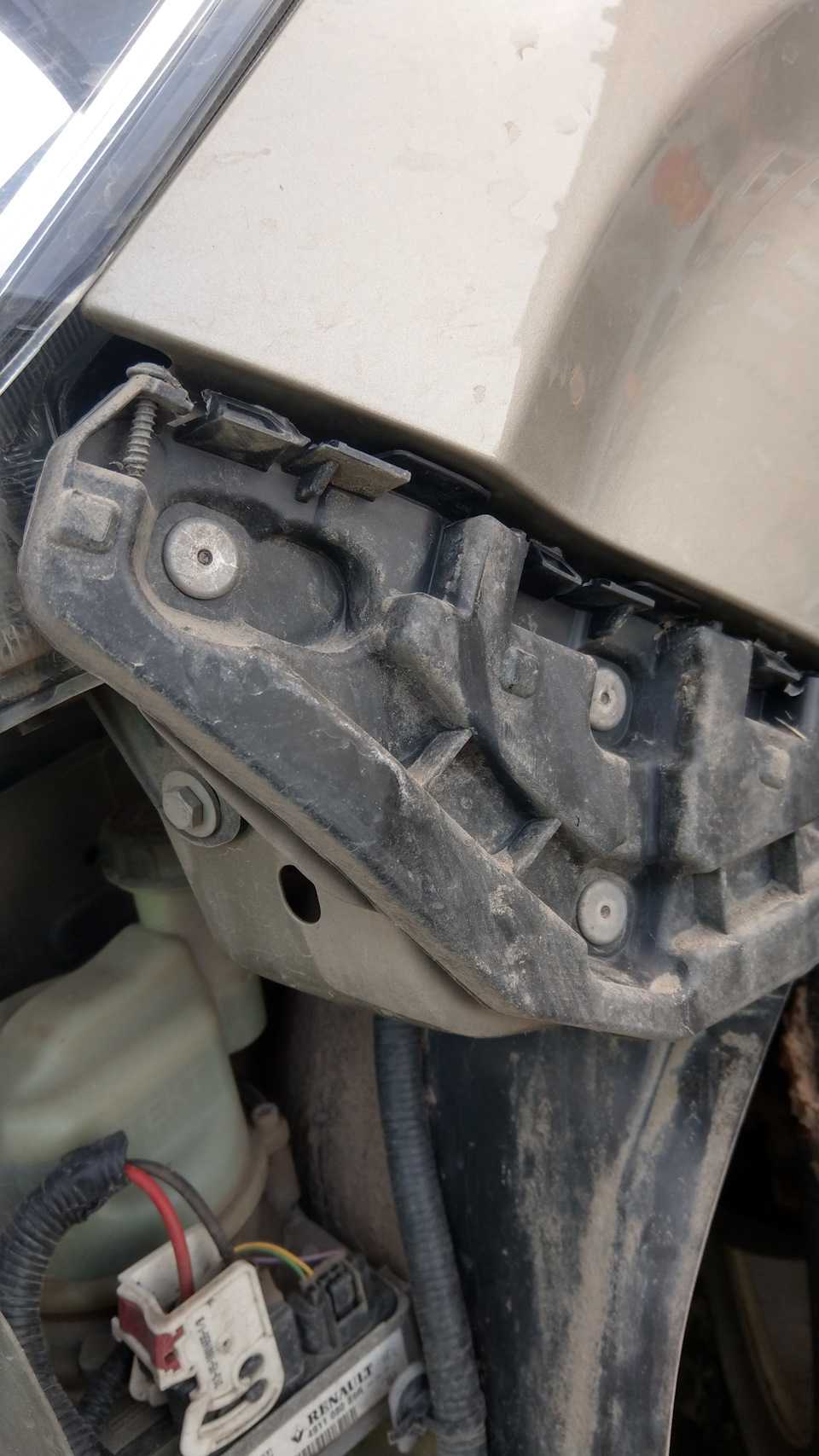

И тут вопрос знатокам! У всех провисает бампер с левой стороны? Вроде у всех! Вот вам ответ! На щитке крепления стоит винт! Как думаете для чего? Правильно, для поддержки зазора. Видимо когда настроили конвеер, то нашли этот косяк, и чтобы конвеер не менять, решили ставить винт!Хоть винт и стоит, но у меня тоже был провис бампера. Отрегулировал винт чуток выше!

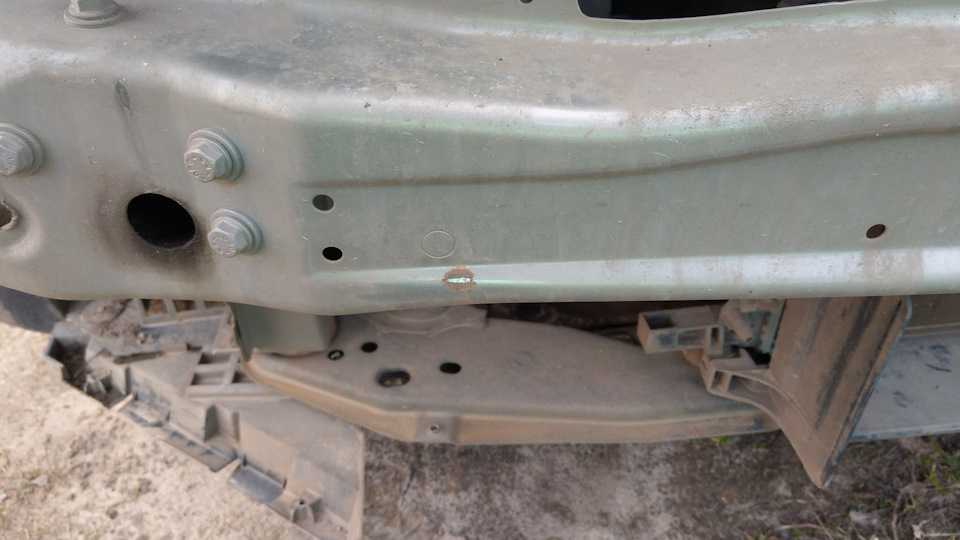

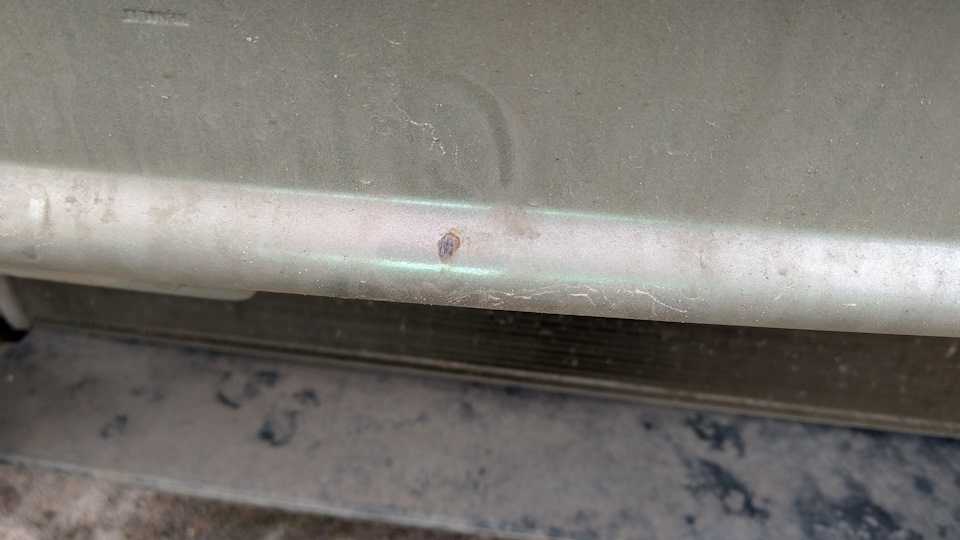

Затем обнаружил сколы краски на метале. Пришлось обработать, подкрасить!

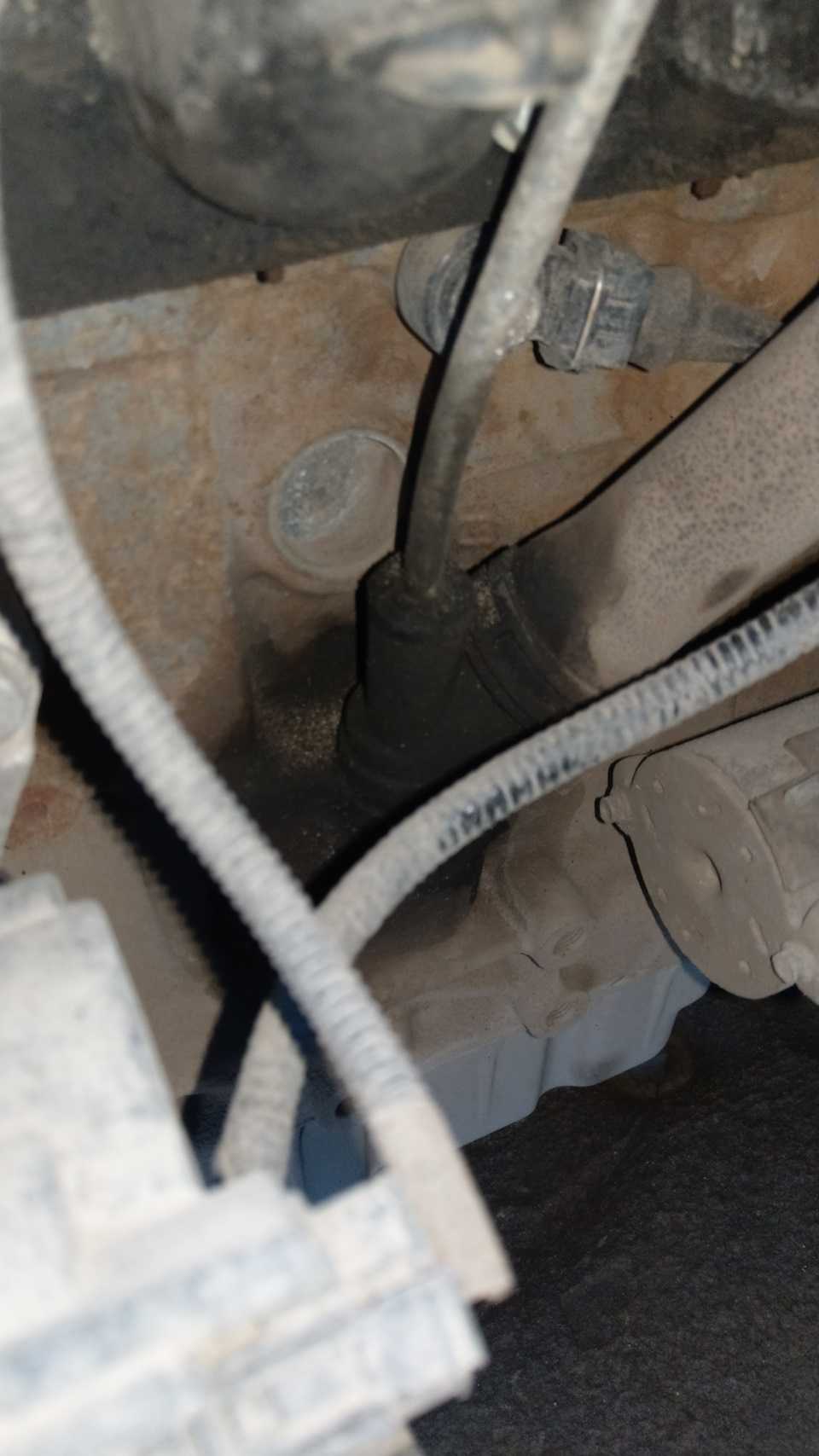

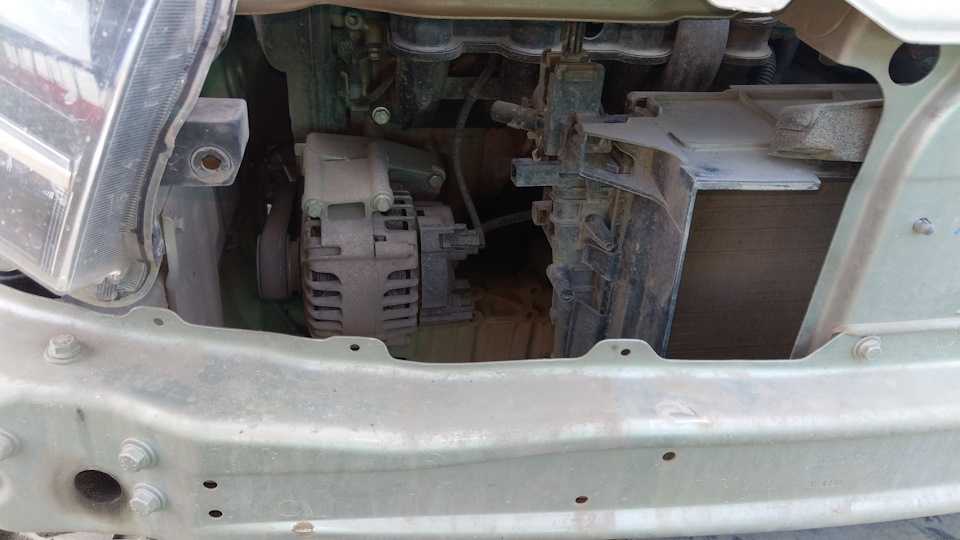

Затем обнаружил подтеки масла… И опять вопрос… Что это за узел? Как загерметизировать?
Ну и началась установка фар)

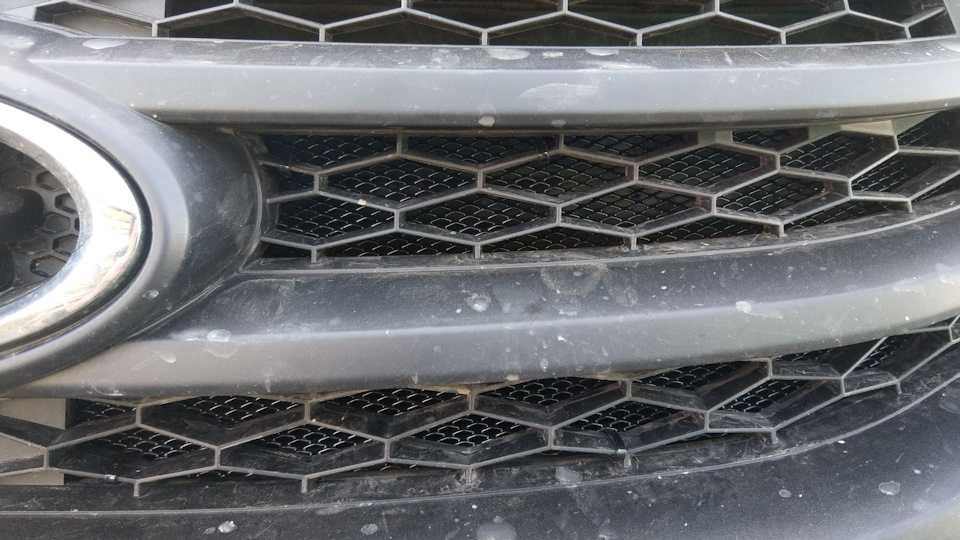

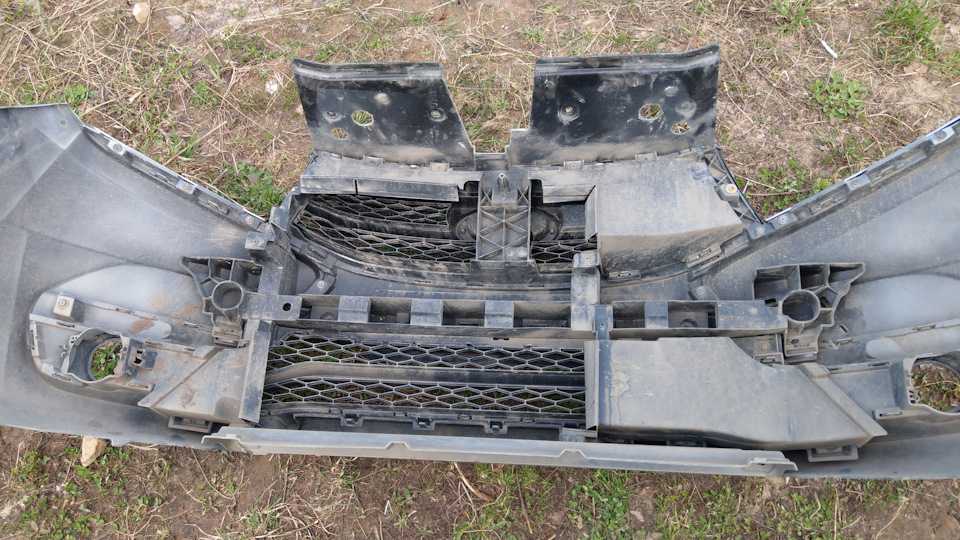

Установил также сетку, закрепил черными хомутами. Процесс сборки установки сетки забыл сделать. Есть только снаружи

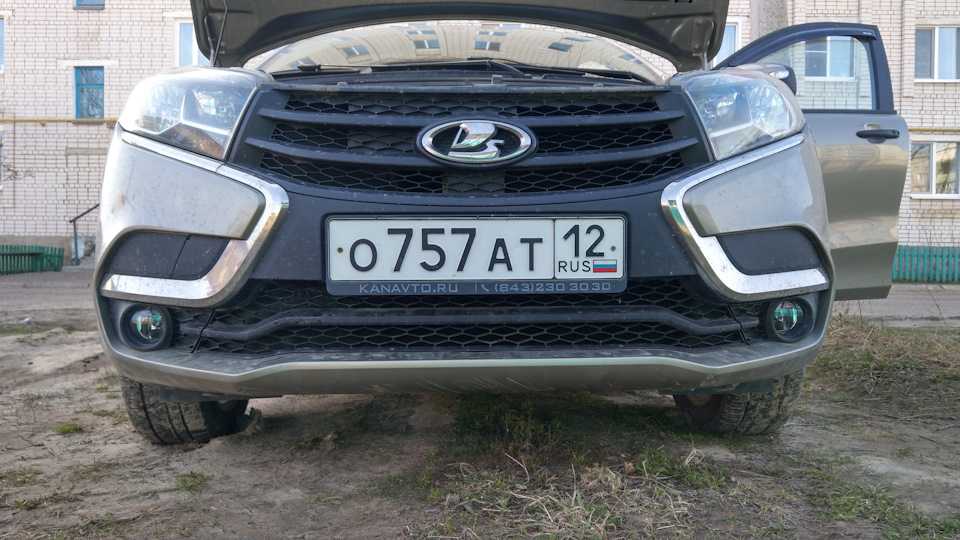

Ну все, поставил бампер на место
Далее протянул провод управления фарами в салон и подключил к ПТФ заднего вида. Таким образом не потребовалось установить доп кнопку! Работает след образом. ПТФ фары переднего света и заднего включаеться вместе! Включаются при включении заднего ПТФ! Мне так удобно, не знаю как вам…
Цена вопроса: 2 200 ₽ Пробег: 75 000 км
Через телефон
- Для смартфона на Android скачиваем и устанавливаем приложение ECU Tweaker . Архив ecu.zip копируем в корень внутренней или внешней памяти, не распаковывая.
- Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля.
- Включить зажигание.
- Запустить на смартфоне приложение «ECU Tweaker»
- Открываем «BM lada (или Logan/Sandero II) => USM => EMM_EDISON_DDT2000_SW15_v1_1 => EMM_Cornering => EMM_Cornering — Configuration»
- Меняем «Nbx_Cornering_Cf» с «0» на «1»
- Нажать «Send»
Процесс доработки также показан на видео:
Теперь ПТФ будут включаться не только при повороте, но и при включении поворотника (даже для перестроения), а также при выключении задней передачи.
Штатная кнопка ПТФ
Как на Lada XRAY Luxe (идею подал rychagov42 ). Потребуется подрулевый переключатель от Renault с фиксированным включением ПТФ (артикул 8201167981). Его схема позволяет включить ПТФ при работающих габаритах. Чтобы ПТФ включались только при ближнем свете (как в штатном исполнении Lada Vesta Luxe) следует перепаять черный провод на другую клемму (см. фото). Далее подключаем управляющий провод от реле к 12-му контакту подрулевого переключателя (на разъеме надо потянуть белую часть и отщелкнуть). В результате ПТФ будут работать, когда работают габариты.
На нефиксируюмую кнопку (артикул 284487506R ) (автор ewg866 ).
А вы будете устанавливать ПТФ на XRAY своими руками? Какой вариант подключения выбрали и почему? Напомним, ранее мы рассказывали про другие популярные аксессуары для отечественного кроссовера. Например, про установку кожаной ручки КПП, качественные чехлы из экокожи, а также, как подключить видеорегистратор и другие гаджеты.
