Отключение дхо при постановке на ручной тормоз

Другие малопопулярные способы

Многим интересно, как подключить ДХО без реле самостоятельно, но это зависит от электрики вашего автомобиля, ищите решение в интернет клубах посвященных вашему авто. Самое главное, чтобы в этом месте подавалось питание после запуска двигателя.

Основная схема подключения ДХО, через 4 или 5 контактное реле, которое отключает при включении ближнего. Кому не лень порыться в проводке авто, подсоединяют от датчика давления масла или генератора. На любом транспорте при запуске движка загорается лампочка давления масла на приборной панели, сигнал с этого провода используется для подачи питания. Второй способ, как подключить ходовые огни самостоятельно, это подключить к генератору. Они будут включатся автоматически при появлении напряжения на генераторе.

Схемы подключения ДХО с функцией поворотника

Единой схемы, подходящей для всех моделей автомобилей, нет, так как конструкция их разная. Да и сами блоки тоже отличаются. Поэтому лучше всего посмотреть на форумах, где общаются владельцы конкретной модели, там скорее всего, отыщется немало вариантов подключения, причём испытанных на практике.

Например, можно использовать такие схемы:

• подключение к прикуривателю, если питание на него подаётся при включении двигателя. Это обеспечит и одновременное включение ходовых огней. Это подходит, например, для Дастеров;
• подключение к датчику скорости. Включение будет происходить при начале езды, а выключение при остановке;
• подключение к датчику масла. Включение произойдет при запуске двигателя;
• подключение к генератору.

Всё это распространённые схемы, которые собираются своими руками. Есть немало и других подобных. Они подойдут для тех, кто любит сам мастерить и паять разные приспособления.

Но как подключить ДХО с функцией поворотника из готового комплекта? Это самый простой вариант, с этим справится любой, кто умеет держать отвёртку, а у мастера это займет несколько минут. Блок управления подключается просто:

• черный провод присоединяется к минусу аккумулятора, а красный – к плюсу;
• оранжевый провод подключается к габаритам или ближнему свету. Он нужен для отключения огней, когда включается ближний свет или габариты. Этот провод не всегда есть в наличии.

Если лампочки ДХО и поворотник конструктивно расположены в одной лампе, у них всё равно есть разные контакты, которые подключаются по приложенной схеме.

Что потребуется для самостоятельной установки ДХО

Для работы потребуются следующие материалы и инструменты:

• Любое обжимное устройство, например, пассатижи.
• Кусачки.
• Паяльная лампа и зажигалка. Последняя потребуется для того чтобы стягивать термоусадочные трубки.
• 3-4 метра изолированного двужильного провода, например, ПВС 2х1.5 или 2х0.75 (потребуется при параллельном соединении двух блоков ДХО между собой).
• Любой герметичный контакт (геркон).
• Одножильный провод диаметром порядка 1.5-2.5 мм и длиной около 3 метров.
• Пластиковые хомуты.
• Обычное четырехконтактное реле на 12 В.
• Светодиодные ДХО.

Также следует позаботиться о чистом сухом месте, где вы будете работать. После этого можно начать устанавливать дополнительные световые элементы.

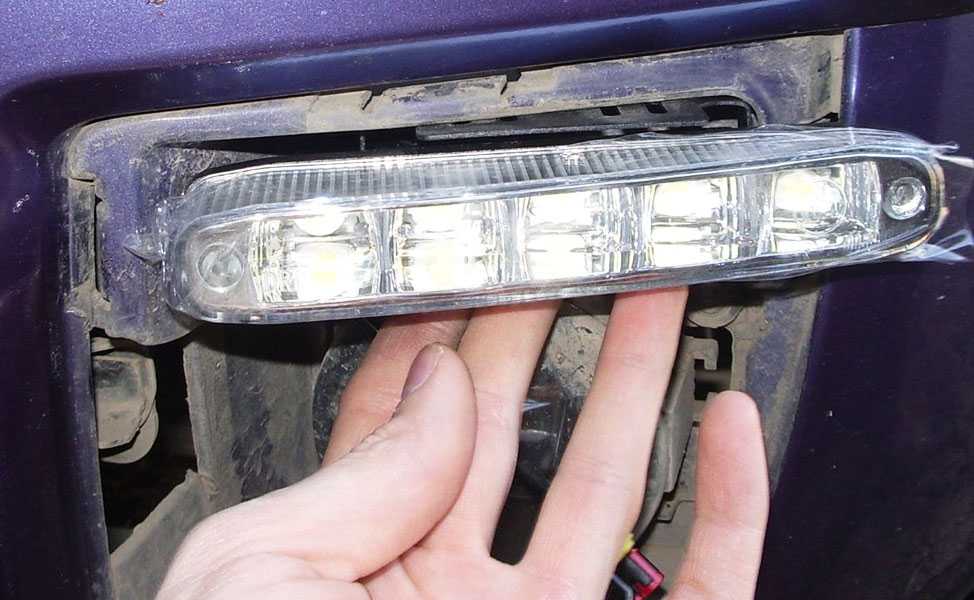

В первую очередь определитесь, куда именно будут монтированы дневные ходовые огни. На некоторых машинах уже есть готовые отверстия для дополнительных модулей противотуманок, в других автомобилях для ДХО используют решетку радиатора. Последний вариант является самым лучшим, так как в этом случае вы сможете выдержать все необходимые расстояния и границы.

Просто снимите решетку радиатора и самостоятельно вырежьте отверстия для будущих огней

При этом важно помнить, что свет должен подаваться под определенным углом наклона. Возможно, для этого понадобится проделать дополнительное отверстие

Схемы подключения ДХО с функцией поворотника

Единой схемы, подходящей для всех моделей автомобилей, нет, так как конструкция их разная. Да и сами блоки тоже отличаются. Поэтому лучше всего посмотреть на форумах, где общаются владельцы конкретной модели, там скорее всего, отыщется немало вариантов подключения, причём испытанных на практике.

Например, можно использовать такие схемы:

• подключение к прикуривателю, если питание на него подаётся при включении двигателя. Это обеспечит и одновременное включение ходовых огней. Это подходит, например, для Дастеров;
• подключение к датчику скорости. Включение будет происходить при начале езды, а выключение при остановке;
• подключение к датчику масла. Включение произойдет при запуске двигателя;
• подключение к генератору.

Всё это распространённые схемы, которые собираются своими руками. Есть немало и других подобных. Они подойдут для тех, кто любит сам мастерить и паять разные приспособления.

Но как подключить ДХО с функцией поворотника из готового комплекта? Это самый простой вариант, с этим справится любой, кто умеет держать отвёртку, а у мастера это займет несколько минут. Блок управления подключается просто:

• черный провод присоединяется к минусу аккумулятора, а красный – к плюсу;
• оранжевый провод подключается к габаритам или ближнему свету. Он нужен для отключения огней, когда включается ближний свет или габариты. Этот провод не всегда есть в наличии.

Если лампочки ДХО и поворотник конструктивно расположены в одной лампе, у них всё равно есть разные контакты, которые подключаются по приложенной схеме.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

• Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
• Демонтируйте кнопку, через которую будет включаться оптика.
• Вмонтируйте другой конец провода в разъем.
• Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

• При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

• Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
• Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Подключение через реле

Специализированное реле Незабудка 3, цена 450 руб

На форумах и сайтах вы встретите разные способы, как подключить дневные ходовые огни своими руками, для каждой марки оно будет разное. Продаются и специализированные реле, например Незабудка, рассчитанные на любой автомобиль.

Принцип работы простой. Питание на дневные ходовые огни подаётся от провода включения зажигания. Плюсовой провод от дальнего и ближнего разрывает цепь, когда на нём появляется напряжение. Для этого достаточно 5 контактного реле. Сначала посмотрите решение на форумах, которые специализируются только по марке вашего авто. Возможно вы найдете более простое решение.

Схема подключения ходовых огней через реле

Например, в Дастере можно подключить ДХО к прикуривателю, на него подаётся напряжение, только когда включено зажигание. Это лучше чем в проводке искать провод зажигания. В любом случае рекомендую ставить предохранитель на случай замыкания.

Другой вид схемы подключения дневных ходовых огней, это установка реле в штатные релейный блок авто без каких либо модернизаций. Оно включает дальний на 30% или 50%, которого будет достаточно, чтобы обозначить транспорт на дороге. Если дальний потребляет 120W, то 30% равно примерно 36вт, 50% равно 60вт.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

Пример пользы

При поездках зимой на короткие дистанции, особенной в сильный мороз, большое количество энергии аккумулятора тратиться на запуск двигателя. Со временем аккумулятор теряет свою емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения.

Посчитаем:

1. ближний свет потребляет около 100вт, 2 лампы примерно по 50вт;
2. приличные ДХО до 15W;
3. 100вт – 15вт = 85W энергии будет потребляться меньше.

Например, у меня в Дастере стоит штатный ТЭН, который греет салон пока не прогрелся двигатель. Соответственно, автомобиль будет прогреваться быстрее.

Здравствуйте Сергей! Купил я себе ДХО вот такой модели с контролером ДХО В ПОВОРОТНИКИ 2 В 1 ЦОКОЛЬ 1156 BA15S СВЕТОДИОДНЫЕ и контролер такой как Вы выше показали, нужна помощь его подключения , схема есть но не доработана по моему мнению. раньше бы знал что Вы есть на сайте то с Вами посоветовался , а теперь прошу разъяснить мне как подключить контролер к ДХО Видео искал но там показывают простое подключения которое и так понятно а вот куда подлючить контролер я так понимаю он выполняет роль стабилизатора напряжения но тогда получается нужно зачистить до резистора или после ? не могу понять. Спасибо. Олег.

Контроллер подключается к лампам и питанию, тут всё просто. Спросите там где покупали, они точно знают схему подключения.

Здравствуйте, сгорел контроллер дхо osram drl 401 пришлось искать аналог , нашел похожий в китае который не приглушает свет а полностью выключает при включении габаритов , заметил странную особенность неприятное мерцание светодиодных ламп причем только на холостых оборотах , контроллер брал не самый дешевый рублей за 700 с хорошим жгутом проводов , а сегодня вечером после выключения ближнего Led лампы вообще загорелись на 10% от своей яркости не ужели второй контроллер сдох, машина Honda CR-V 2008 куда копать дальше незнаю, прошу совета

Чтобы проверить исправность блока протестируйте его отдельно, чтобы не грешить цепи в авто. Китайские блоки ДХО имеют много брака, у меня коллега пробовал разные покупать, многие сгорели.

Здравствуйте Сергей. Вместе с б/у бампером митсубиши аутлендер пришли, кустарно установленные дхо, по виду ну очень кошерные (ARL 0200 13677 NCC/ML-018SAE PY2 06). На проводе подключения висела лейба ( Never connect light without driver to 12V.) Подключил через стабилизатор КРЕН8, предварительно проверив выход-12,08В, полярность определил прозвонкой и….они сгорели нахально вспыхнув на последок. Подскажите пожалуйста, на какие грабли я наступил, может кто другой прочитает и не споткнется. С уважением николай.

Там стоял драйвер, который стабилизировал ток. А вы подключили источник напряжения. Ток получился большим, вот диоды и сгорели.

Все отлично.вопрос-по незнанию купил дхо FT-DRL-046 подключаю через генератор но от бл.управления идут еще 2 белых и 1 синий как их подключать. Точнее какой провод на ближний.у меня газ-31105 спасибо.

Лучше спросите в магазине, в котором покупали, они точно знают. или можно у производителя.

Блок управления

Наиболее простым и надежным методом подключения считается применение блока управления и отказ от реле. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций.

Но большая проблема в том, что чаще всего автомобилистам встречается китайский контроллер. Они не соответствуют ГОСТу и обладают низким качеством сборки.

Если использовать блоки управления, то только такие:

Эти производители отлично себя зарекомендовали, и предлагаемые ими блоки действительно работает качественно и эффективно. Причем первый из списка является решением отечественного производства.

Вторые два блока немецкие, продаются в сборе с ДХО, а потому стоят заметно дороже.

А как вы решаете проблему с подключением ДХО, которые фактически стали обязательным элементом?

Спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте свои вопросы!

(2 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

• «ПаРом» для друзей. »
• Авто »
• Вести с колёс. (Модераторы: AleksandrSH, Savall) »
• ДХО + поворот и 5 контактное реле (схема подключения)

Автор Тема: ДХО + поворот и 5 контактное реле (схема подключения) (Прочитано 12388 раз)

0 Пользователей и 1 Гость просматривают эту тему.

• «ПаРом» для друзей. »
• Авто »
• Вести с колёс. (Модераторы: AleksandrSH, Savall) »
• ДХО + поворот и 5 контактное реле (схема подключения)

Какие бывают ДХО

Обычно дневные ходовые огни в поворотники представляют собой светодиодный блок, который устанавливается вместо штатной лампы поворотов. Но в отличие от обычной лампы такой блок может переключаться в два режима – мигать, как обычный поворот, и просто светить белым светом. Для этого в нём имеются светодиоды оранжевого и белого цвета, а также управляющий блок, который их переключает по ситуации. Поэтому никаких проблем с освещением не возникает.

Бывают и другие конструкции, которые также состоят из ярких светодиодов. Например, ДХО с функцией бегущего поворотника представляет собой гибкую планку со светодиодными блоками, которая может крепиться над или под фарами. При включении поворота светодиоды имитируют бегущие огни в сторону поворота, а при выключении светят все сразу. Такие гибкие ДХО с функцией поворотника подходят не для всех моделей авто.

В некоторых имеется функция сопровождения, когда яркость снижается вдвое, когда водитель покидает салон, и подсвечивают ему путь перед автомобилем, а через несколько минут гаснут.

Дневные ходовые огни

DRL+Turn Light или ДХО+Поворотник! УСТАНОВКА+ВИДЕО.

Установил сегодня новые ДХО в поворотники) светят очень ярко…проводки тонкие, надо укладывать в гофру на всякий случай) Провод для подключения режима ДХО

Установка дико простая…цоколь вставляем вместо родной лампы, лампу в поворотник, свободный конец с розовым кембриком удленняем его другим проводом, он идет в комплекте.) подключил к прикуривателю…

далее видео как это все работает)

Смысл такой! Включаем зажигание ДХО включается, во время запуска ДВС ДХО гаснут, после запуска опять включаются… При включении поворотника ДХО гаснет ВКЛЮЧАЕТСЯ поаоротник, при выключении поворотника опять включается ДХО, при выключении ДВС ДХО гаснут… При запуске ДВС с пульта ДХО не горят пока не вставить ключ и не включить зажигание)) Вот как то так…))

Дим, что бы было по ГОСТу надо подключать через габариты. что бы при их включении ДХО гасло. других поводов не виду, все в рамках закона.

Ваше мнение не интересует в принципе.

расскажи, как сутки проездил? китайские св.диоды не сгарели(потускнели), штраф? а то вот один из комментариев на АЛИ по товару («Продавец отправил посылку только через 16 дней после оплаты . А вместо трека предоставил код предварительной регистрации отправления на почте Китая. Из-за обмана продавца посылка ехала очень долго. Светодиоды светят очень тускло, видно только вечером или в пасмурную погоду, днем на солнце вообще не видно. Из-за этого как ходовые огни работать не могут, вас просто оштрафуют. Балансировочные сопротивления греются очень сильно, если оставить машину на аварийке, сгорают через 15-20минут. Могут вызвать возгорание проводки автомобиля под капотом. Не рекомендую покупать у этого продавца. «)

источник

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

Сначала о подключении реле для ДХО:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Режим работы

По техническому регламенту для авто, DRL должны автоматически включатся при запуске двигателя. При включении ближнего света, должны автоматически отключатся, чтобы не слепить в темное время суток.

В продаже есть и комбинированные модели с установленными сигналами поворота. Секция дублирования указателей поворота подключается отдельно параллельно штатным поворотникам. Наличие стабильного питания тоже обязательно.

DRL с поворотником

Для моделей с дополнительным управлением встречается функция провожающей подсветки, которая работает 10 минут после выключения двигателя. Она освещает ваш путь до дома или землянки, смотря где вы проживаете. У Osram DRL есть режим, в котором они не выключаются, а притухают на 50%. только не знаю на сколько это законно и будет ли слепить.

Виды подключения

DRL Орлиный глаз, глаз орла

Схема подключения ходовых огней зависит от комплектации и вашего бюджета. Существует 3 вида комплектации:

Если у вас самые дешевые и плохие, то в комплекте нет контроллера или блока управления. Такой блок выполняет функцию стабилизатора напряжения и управления включением и выключением.

В средней комплектации присутствует стабилизатор напряжения на 12в. В автомобильной сети бывают скачки напряжений, а светодиоды этого очень не любят и выходят из строя. Стабилизатор значительно продлит жизнь светодиодов. Но в этом варианте придется выбирать место для подключения, чтобы включались только при заведенном движке. Мест для этого немало, например датчик давления масла или генератор.

Отечественная модель

Дорогой вариант комплектуется блоком управления, который подключается напрямую к аккумуляторной батарее в автомобиле. По принципу работы они бывают двух видов:

• определяют разницу между количеством вольт при заглушенном и заведенном двигателе;
• более дешевый, это включение при поднятии напряжении выше 13В.

Лучшим является первый вариант, независимо от напряжения на вашей батарее, всегда правильно включение и отключение. Второй вариант бюджетный и работает не всегда. При заглушенном двигателе количество вольт должно упасть ниже 13В, чтобы контроллер отключил ДХО. На если у вас аккум новый или хорошо заряжен, то даже после остановки двигателя на нём до нескольких часов будет напряжение выше 13В. То есть дневные ходовые огни самостоятельно не отключатся, пока не будет менее 13В. Единственным недостатком будет собственное энергопотребление, когда контроллер ждёт запуска двигателя. Он будет разряжать аккум вместе с охранной сигнализацией.

Мощность

Прогреваем ДХО в поворотники 2 в 1  до рабочей температуры в течение 60 минут. Результаты практически соответствуют заявленным. По сравнению со штатным галогеном P21W и PY21W снижение энергопотребления получилось в 2-4 раза.

—	Заявлено	Измеряно	Галоген
ДХО	6w	5,6w	21w
Габарит	1,5w	1w	5w
Сигнал поворота	13w	12,2w	21w

Тест в фаре Дастера

Проведём измерение силы света в режиме дневных ходовых огней в фаре от Рено Дастер. Установим образец в секцию поворотника и проведём замер силы света на оптической оси,  расстояние 1 метр. По регламенту сила света ДХО с функцией поворотников должна составлять от 400 до 700 Кандел. Результат будет зависеть от конструкции фары и формы отражателя сигнала поворота.

Замер показали силу света 500 кандел, что соответствует регламенту, должно быть более 400 Кандел.

Измерения силы света проводятся в полной темноте, на фото прибор показывает уровень освещения в помещении.

Цветовая температура, сравнение с галогеном

Если вас беспокоит внешний вид автомобиля и как сочетается между собой головной свет, то необходимо учитывать цветовую температуру.  У данных дневных ходовых огней REFIT DRL результат получился 5300К (Кельвинов). Показатель 5300К будет сочетаться с ксеноном на 5000К и светодиодными лампами ближнего дальнего света на 5000К-5500К.

	REFIT DRL	Галоген
Цветовая температура	5300К	3200К

Драйвер

Блок питания выполнен безкорпусным, на плату одета толстая термоусадочная трубка, которая внутри заполнена прозрачным герметиком. Это снижает стоимость его изготовления. Корпус из металла этому драйверу не требуется, из-за высокого КПД он совершенно не греется, то есть охлаждать не требуется.

Нагрев

После длительного прогрева проверяем температуру системы охлаждения и светодиодов. В режиме дневных ходовых огней получилось всего 106°. В таком режиме срок службы светодиодов будет очень большим, по спецификации допускается нагрев до 150° с сохранением заявленных характеристик. Диоды смогут проработать до 100.000 часов, если не выйдет из строя драйвер. Радиатор выполнен максимально эффективным, тут нет никаких декоративных элементов, как у китайских ламп.

—	ДХО в поворотники	Радиатор
Температура	106°	68°
