Установка клавиш

Для работы потребуются материалы и инструменты.

Материалы:

SMD светодиоды категорий 0603 и 1104.
SMD резисторы типов 0603 либо 0805 – номинал резистора должен составлять 4-8 Ом. Высокий номинал означает, что диоды прослужат дольше, но светить будут тусклее.

Инструменты:

Клеммы «мама»;
Паяльник;
Провод;
Лак (акриловый);
Сверло 0.7 мм.

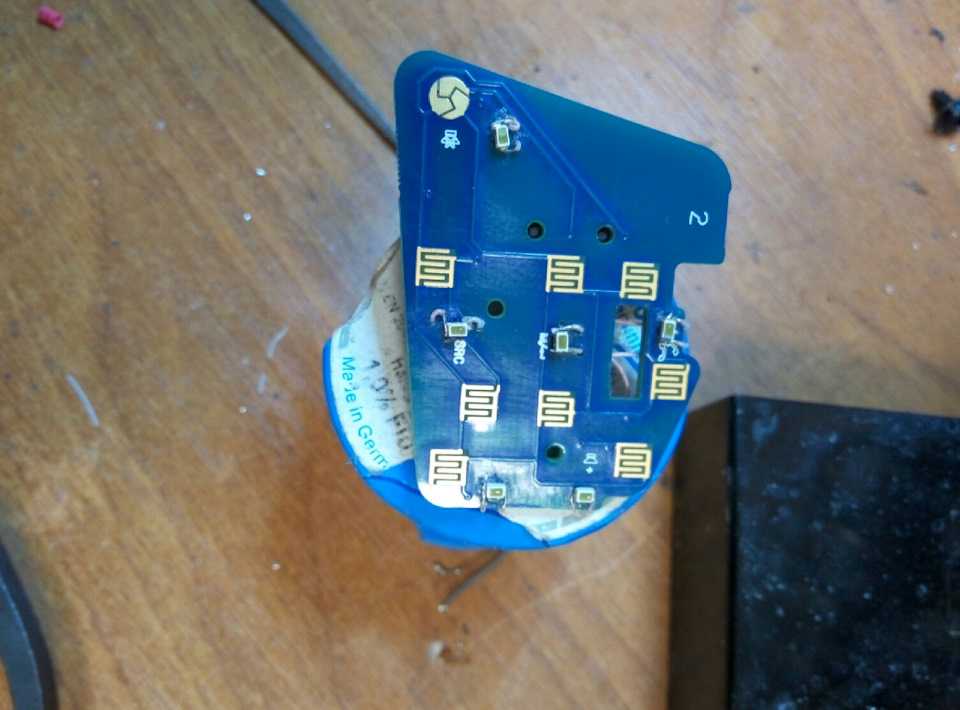

После окончания подготовки, стартует собственно процесс установки подсветки кнопок магнитолы на руле Лада Икс Рей. Монтаж начинается с определения подходящих участков на плате и приклеивания в эти зоны светодиодов (все делается через контактную резинку).

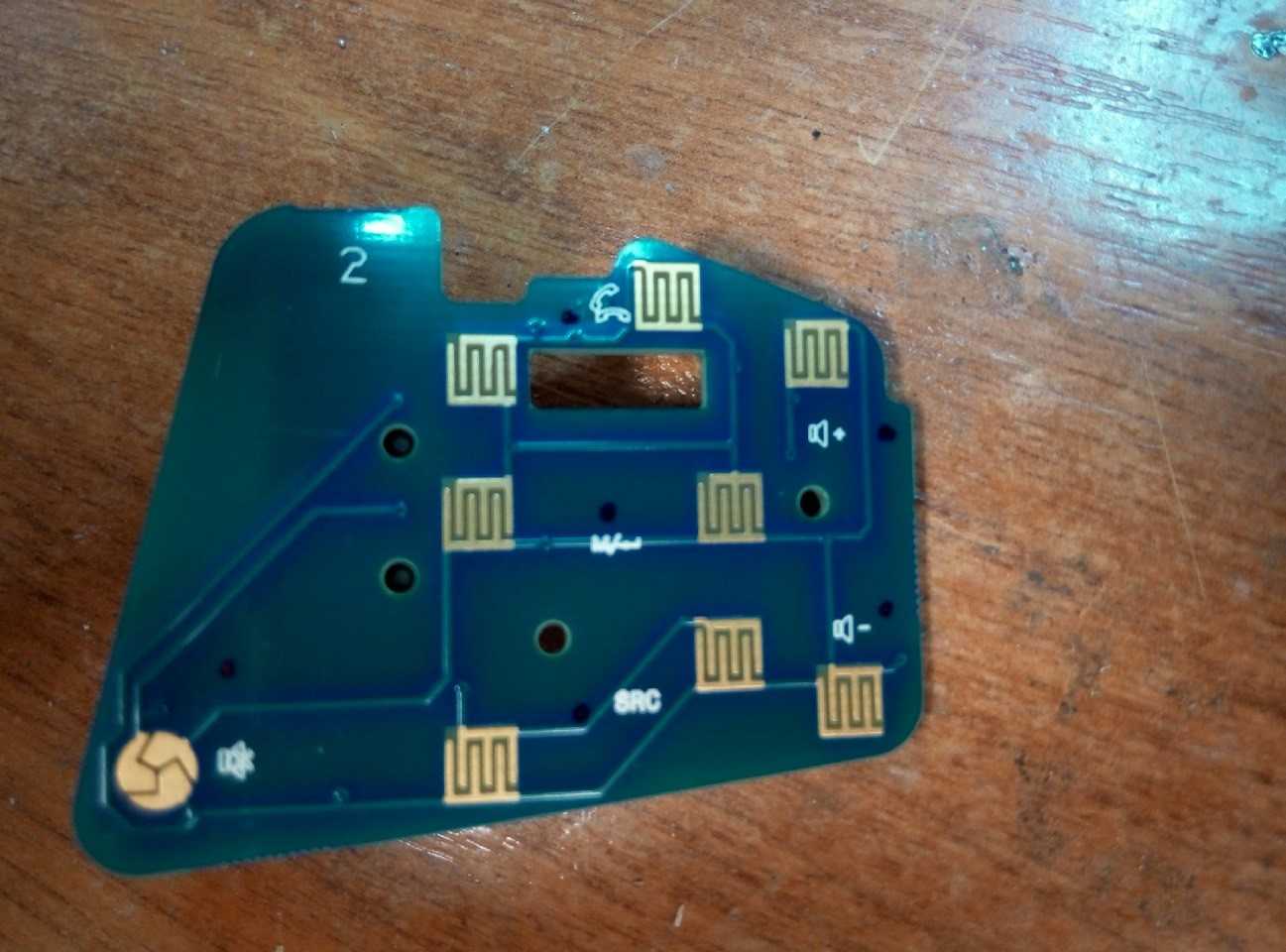

Участки на плате

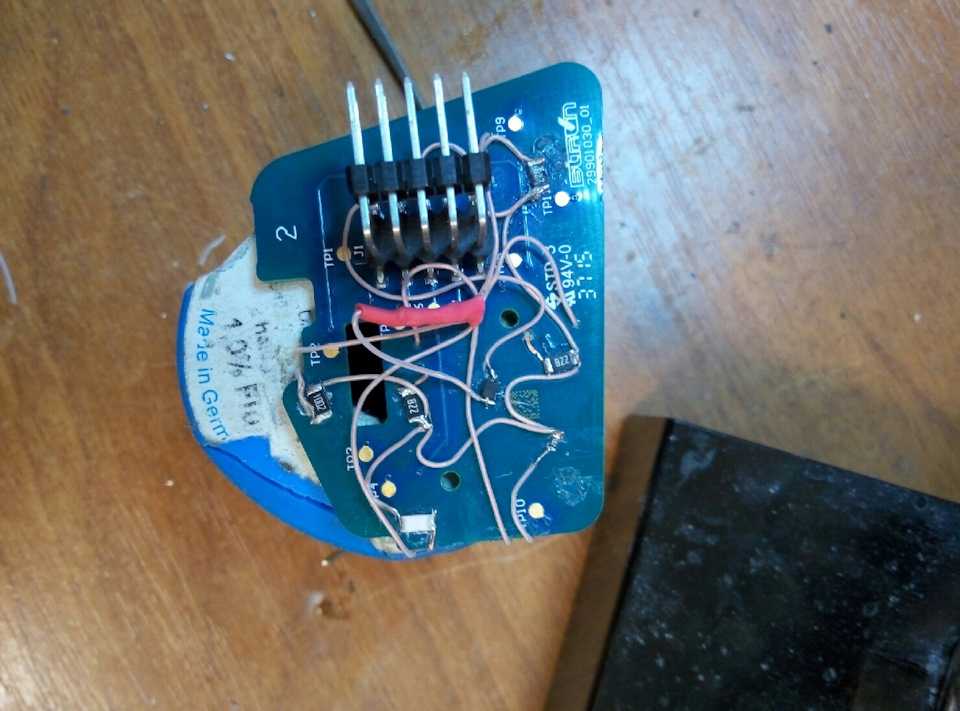

С тыльной стороны клеятся ограничительные резисторы, которые затем подключаются к диодам через просверленное отверстие.

Все вскрывается лаком, для большей надежности.

Перетяжка руля лада веста

Перетяжку руля лада веста многие собственники автомобилей базовой комплектации выполняют своими руками. Кожаный вариант смотрится солидно.

Чтобы установить оплетку из качественного, дорогого материала, сначала потребуется снять руль.

Последовательность действий смотрите выше.

Если присутствуют клавиши управления, снимите их.
Оплетка прикладывается так, чтобы швы точно соответствовали друг другу.
Вместе с оплеткой в наборе присутствуют хомуты. Ими фиксируем положение оплетки. Пометьте положение углублений.
Ножиком, который находится в наборе, без усилий сделайте углубления на поверхности. Размер углубления 3-4 мм. Такая же глубина. Таких прорезей требуется несколько, чтобы убрать все края оплетки.
Снова сверьте совпадение стыков.
Клеевой состав нанесите на тыльную поверхность рулевых спиц, и в той же области на внутренней поверхности кожаной оплетки.
Спустя 5-10 минут склеиваем поверхности. Таким же методом соединяем все части кожаной оплетки.
Возьмите отрезок нити из набора длиной не более 80 см. Намотайте нить в углубление шва. Нить потребуется для скрепления нижних рулевых частей.
Затем требуется отрезок нити длиной 1-1.3 м. Он нужен для сшивания самого объемного участка – верхней части от одного железного прута до другого.
Иголкой продевайте нить в отверстия, вынимая ее на лицевую поверхность.
Кончики нити обожгите огнем.
Концы оплетки придерживайте руками, ниткой регулируйте натяжение.
Используйте маленькую отвертку или спицу, чтобы зафиксировать нить в каждом стежке выбранного вида шва.
Прошив до края второго металлического прута, зафиксируйте нить таким же способом.
Когда вся оплетка прошита, спрячьте края материала в приготовленные отверстия.

Самостоятельная перетяжка – не сложный, но трудоемкий процесс, который не терпит спешки и требует аккуратности.

Как снять руль

Снять его не трудно. Достаточно изучить последовательность мероприятий и строго их соблюдать. Главное условие – выключенное зажигание.

Последовательность действий снятия старого руля

В отверстия по бокам рулевого колеса вставляем металлические прутья и нажимаем на них;
Основание подушки подымается, что дает возможность аккуратно достать ее;
После извлечения подушки есть возможность выкрутить фиксирующий центральный винт с помощью удлинителя и биты. Колесная база находится при этом в прямом положении;
После снятия болта без усилий потяните его к себе;
Проводку рулевого управления вывести сквозь центральное отверстие;
Извлеките предохранитель (красного цвета с правой стороны) и установите его в центр циркулирующего устройства.

Новый мультируль лада веста устанавливается в обратной последовательности.

Навигация по сайту

Для постоянного включения дальнего света фар, надо повернуть рукоятку в положение 3 и потянуть подрулевой переключатель на себя до фиксации его в этом положении. При этом на щитке должна загореться синяя лампочка, она сигнализирует о том, что включён дальний свет. Для включения ближнего света, надо ещё раз потянуть электропереключатель на себя, до следующей фиксации ручки.

Для того чтобы включить противотуманные фары, надо установить крайнюю рукоятку в положение 2 затем следующую в положение 4.

При этом в щитке приборов загорается соответствующая лампочка. Задний противотуманный фонарь включается поворотом рукоятки в положении 5.

Левый переключатель дополнительно снабжен кнопкой сигнала клаксона. Для ее снятия необходимо отжать один из двух пазов и аккуратно вытащить кнопку из левой детали. После этого, необходимо извлечь бегунок освещения с помощью зажима или же руками при этом быть осторожным, так как данный элемент достаточно хрупкий.

В самом корпусе левой детали находится, так называемый, контактный штырь с проводами, который также нужно извлечь после всех манипуляций.

Разбирать устройства необходимости не появилось.

Ремонт подрулевого переключателя РЕНО ДАСТЕР

Но это было самое простое, ведь это делала не я…: Дальше, насмотревшись фото и видео и вооружившись отвёртками с удлинителем, я отправилась на крытую парковку осуществлять переустановку переключателей. Штурмана с собой не взяла, так как он не обладает необходимой для операции гибкостью фигуры!

Самое страшное — сломать пластиковый кожух вокруг руля, а самое сложное — открутить 2 утопленных самореза под ним.

Как сделать обогрев руля на Лада Веста

Потребность функции обогрева руля особенно чувствуется в холодную зимнюю погоду. Теплая поверхность будет согревать руки, что очень приятно в мороз. Чтобы сделать подогрев руля, выполняйте алгоритм действий:

Снимите рулевое колесо;
В качестве обогревательного элемента используйте проволоку. Можно использовать медь, хром. Диаметр 0.3-0.4 мм;
Изготовить жгут из 4-х отрезков проволоки;
Сделать два входных отверстия;
Проволоку обмотать вокруг поверхности колеса управления (можно только на верхнюю его часть – так быстрее и продуктивнее нагреется);
На тыльной поверхности сделать небольшие прорези, чтобы нити проволоки врезались в них, и впоследствии не смещались и не разматывались;
Подвести проволочный жгут к блоку питания (можно использовать звуковой сигнал – по мощности подходит);
Подберите кнопку включения, выключения подогрева;
Установите ее с той стороны, с которой удобнее нажимать;
Сложите проводку, установите подушку безопасности, поставьте рулевое колесо;
Протестируйте установленную функцию. В норме спустя 1.5-3 минут поверхность не будет холодной, спустя ещё 1.5-2 минуты будет ощутимо теплой.

Снятие и установка рулевого колеса автомобиля Лада Веста

Подготавливаем автомобиль для выполнения работы.

Устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля.

Отсоединяем минусовую клемму аккумулятора. Обязательно нужно снимать минусовую клемму от аккумулятора, если аккумулятор не отключить, то подушка может сработать.

После отсоединения аккумулятора нужно выждать 15 минут, чтобы разрядился конденсатор активатора подушки.

Нельзя разбирать модуль подушки безопасности. Не допускается воздействие температуры выше 95˚ С.

Для извлечения модуля подушки сжимаем пружинные фиксаторы крепления модуля, вводя стержни диаметром (приблизительно 5 мм) в два специальных отверстия, расположенные по бокам рулевого колеса (рис. 1).

Помощник должен в это время потянуть модуль подушки безопасности на себя и отвести его с выключателем звукового сигнала от рулевого колеса на длину подсоединенных проводов.

Поддеваем отверткой фиксатор колодки жгута проводов и извлекаем колодку от подушки безопасности.

Убираем модуль подушки безопасности в безопасное место.

С помощью сменной насадки Torx Т50 отворачиваем болт 3, рисунок 1, крепления руля и снимаем его.

Во время снятия руля аккуратно извлекаем через отверстие в ступице жгут 2 проводов к звуковому сигналу и жгут 4 проводов к модулю надувной подушки безопасности.

Для автомобилей с опцией «Мультируль» дополнительно отсоединяем от разъема рулевого колеса колодку 4, рисунок 2, жгута проводов и аккуратно извлекаем жгут через отверстие в ступице.

Извлекаем из кармана рулевого колеса предохранитель 5, рисунок 1, транспортировочный и устанавливаем его во вращающееся устройство, как показано на рисунке 3.

Установка руля

Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.

Убедиться, что передние колеса автомобиля находятся в положении, соответствующем прямолинейному движению автомобиля.

Снять с устройства 3, рисунок 3, вращающегося предохранитель 4 транспортировочный.

Если по какой-либо причине транспортировочный предохранитель отсутствует необходимо проверить и при необходимости выставить в среднее положение контактный диск устройства вращающегося блока подрулевых переключателей.

Совместить шлицы на ступице рулевого колеса со шлицами на валу рулевого управления, в соответствии с рисунком 4.

Совместить выступы на рулевом колесе с пазами 1, рисунок 3, на поворотном диске устройства вращающегося.

Установить рулевое колесо на рулевой вал и закрепить его новым болтом. Момент затяжки болта 38 — 50 Нм (3,8 — 5,0 кгс.м).

При установке рулевого колеса проложить через отверстие в ступице жгуты проводов блока подрулевых переключателей к звуковому сигналу и к модулю надувной подушки безопасности.

Для автомобилей с опцией «Мультируль» дополнительно проложить через отверстие в ступице жгут проводов блока подрулевых переключателей и подключить его колодку к разъему на рулевом колесе.

Установить модуль надувной подушки безопасности водителя (МНПБВ).

Присоединить клемму провода «массы» к аккумуляторной батарее.

Проверить работу устройства вращающегося блока подрулевых переключателей.

Подключение кнопок к магнитоле

Подключение кнопок на руле начинается с комплектации проводной системы круиз-контроля проводкой магнитолы. Подвести проводку к мультимедийному устройству в разъем синего цвета. Чтобы не ошибиться, изучите схемы подведения.

Если в процессе эксплуатации была установлена новая магнитола, потребуется адаптер под конкретный вид аудиосистемы.

После выполнения подключения протестируйте работоспособность новых функций. В результате правильно выполненного подключения клавиши будут подсвечивать и выбирать режимы деятельности магнитолы:

— регулировка звука;

— переключение музыкальных файлов;

— выбор пунктов меню;

— выбор носителя файлов;

— мгновенное выключение громкости.

Стоимость руля с кнопками

Цена на модель с кнопками зависит от магазина. Большинство владельцев автомобиля лада веста приобретают изделия с клавишами в виртуальных магазинах. Заказ оформляется на артикул 8450006832. Стоимость колеблется от 5000 до 7000. Если владелец транспортного средства нуждается в подушке безопасности, цена увеличивается ещё на 1000-15000. За обшивку кожей придется выложить еще 2000-2500 руб.

Для экономии можно использовать накладку с клавишами на стандартный руль. Такой вариант сложнее подключить, и трудно найти, так как он не популярен.

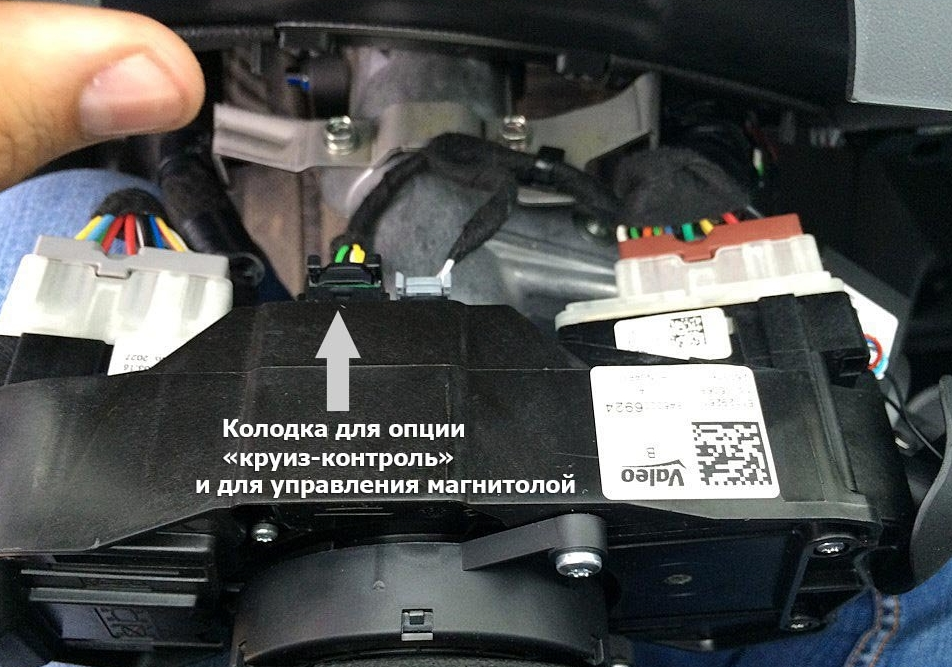

Подключение клавиш круиз контроль

Чтобы подключить клавиши круиз контроля, выполните алгоритм действий.

Последовательность

Проведите три проводка к эбу через окно над педалями (источник размещен в отсеке двигателя) и подсоединить к колодке. Изучите схему, по которой провода для кнопок ведутся от электронного блока. Улитка с проводами для кнопок имеет колодки, от которых провода должны вести в соответствующие колодки на электронном блоке.

Соответствие

Колодка на улитке	Колодка на электронном блоке
6	с3
9	с2
2	е3

С помощью установленных клавиш можно включить, выключить круиз-контроль, или отключить его на определенный временной интервал.

Сборка

Открученный во время разборки болт крепления рулевого колеса к валу использовать повторно запрещено – необходим новый болт. Затягивается он с моментом в 38-50 Н.м, что эквивалентно 3,8-5,0 кгс.м.

При отсутствии предохранителя (транспортировочного), нужно проинспектировать и, если есть такая необходимость, поставить в среднее положение контактный диск механизма вращающегося блока подрулевых переключателей.

Схема совмещения шлицов

Далее нужно совместить шлицы на валу и руле, а также выступы на баранке с пазами.

Остается только поставить руль обратно и все – установка подсветки кнопок магнитолы на руле Лада Икс Рей окончательно завершена.

Готово!

Перетяжка руля лада веста

Чтобы установить оплетку из качественного, дорогого материала, сначала потребуется снять руль.

Последовательность действий смотрите выше.

Если присутствуют клавиши управления, снимите их.
Оплетка прикладывается так, чтобы швы точно соответствовали друг другу.
Вместе с оплеткой в наборе присутствуют хомуты. Ими фиксируем положение оплетки. Пометьте положение углублений.
Ножиком, который находится в наборе, без усилий сделайте углубления на поверхности. Размер углубления 3-4 мм. Такая же глубина. Таких прорезей требуется несколько, чтобы убрать все края оплетки.
Снова сверьте совпадение стыков.
Клеевой состав нанесите на тыльную поверхность рулевых спиц, и в той же области на внутренней поверхности кожаной оплетки.
Спустя 5-10 минут склеиваем поверхности. Таким же методом соединяем все части кожаной оплетки.
Возьмите отрезок нити из набора длиной не более 80 см. Намотайте нить в углубление шва. Нить потребуется для скрепления нижних рулевых частей.
Затем требуется отрезок нити длиной 1-1.3 м. Он нужен для сшивания самого объемного участка – верхней части от одного железного прута до другого.
Иголкой продевайте нить в отверстия, вынимая ее на лицевую поверхность.
Кончики нити обожгите огнем.
Концы оплетки придерживайте руками, ниткой регулируйте натяжение.
Используйте маленькую отвертку или спицу, чтобы зафиксировать нить в каждом стежке выбранного вида шва.
Прошив до края второго металлического прута, зафиксируйте нить таким же способом.
Когда вся оплетка прошита, спрячьте края материала в приготовленные отверстия.

Как снять руль

Последовательность действий снятия старого руля

В отверстия по бокам рулевого колеса вставляем металлические прутья и нажимаем на них;
Основание подушки подымается, что дает возможность аккуратно достать ее;
После извлечения подушки есть возможность выкрутить фиксирующий центральный винт с помощью удлинителя и биты. Колесная база находится при этом в прямом положении;
После снятия болта без усилий потяните его к себе;
Проводку рулевого управления вывести сквозь центральное отверстие;
Извлеките предохранитель (красного цвета с правой стороны) и установите его в центр циркулирующего устройства.

Новый мультируль лада веста устанавливается в обратной последовательности.

Как выбрать?

Перед тем, как купить кожаную оплетку руля для Весты или Икс Рея, необходимо изучить данный вопрос, чтобы ориентироваться во множестве предложений от различных производителей. Все оплетки шьются из автомобильной кожи, толщиной в 1 мм. Такая кожа более жесткая, за счет чего она лучше противостоит износу и механическим повреждениям.

Как правило, на рынке представлены товары 4-х категорий:

Стандарт – изделия выполнены из искусственной немецкой кожи Швайцер Наппа, исключительно в черном цвете. Оплетка гладкая в комбинации с перфорированной. Также можно выбрать любой колер нити. Цена – около 1200 рублей.
Норма – используется натуральная российская кожа Виста Уругвай, только в черном цвете. Оплетка гладкая в комбинации с перфорированной. Доступны нити разных оттенков. Стоимость – порядка 1600 рублей.
Люкс – выпускается из натуральной российской кожи Виста Уругвай. Доступно сочетание разных цветов с разным колером нити. Оплетка гладкая в комбинации с перфорированной. Ориентировочный ценник – 1900 рублей.
Премиум – натуральная итальянская кожа Наппа, без перфорации, зато доступны различные сочетания цветов и нити. Итальянские изделия стоят порядка 2300 рублей.

Пример кожаной оплетки руля Как показывает практика, наибольшей популярностью пользуются изделия класса Норма. И это более чем разумно, ведь не каждый обладатель Лады хочет и может себе позволить итальянскую кожу, но и покупать товар из искусственного материала большинство не станет.

Также стоит покупать только те оплетки руля, которые выкроены для конкретной модели, так как в этом случае учитывается и геометрия рулевого колеса. Не рекомендуется приобретать универсальные товары, если такие попадутся под руку, ведь их качество довольно низкое и сэкономленная сумма ни в коей мере не компенсирует это отставание.

Оплетка руля Лада Веста и Икс Рей имеет обозначение размера «М», что равно 37-39 см.

Для Весты и Икс Рея подойдет изделие класса М

Инструкция для люкс комплектации, в которой есть серые провода

Последовательность действий:

По обе стороны рулевого колеса лада веста находятся отверстия. В них вставить прутья и нажать.
Основание подушки безопасности приподымается. Необходимо аккуратно извлечь его.
Аккуратно отделите провода.
Выкрутите центральный фиксирующий винт и без усилий потяните колесо управления к себе. Провода должны выйти через ступичную пройму.
При необходимости установить рулевое колесо все действия провести в обратном порядке.

В машине руль зафиксирован плотно. Поэтому снимая его, не прилагайте усилия, аккуратно раскачивайте.

Протестируйте правильность подключения. Все клавиши должны работать, выполняя заданные функции. Если не функционирует подсветка клавиш круиз-контроля, значит, требуется перепрошивка. После проверки устанавливается подушка безопасности.

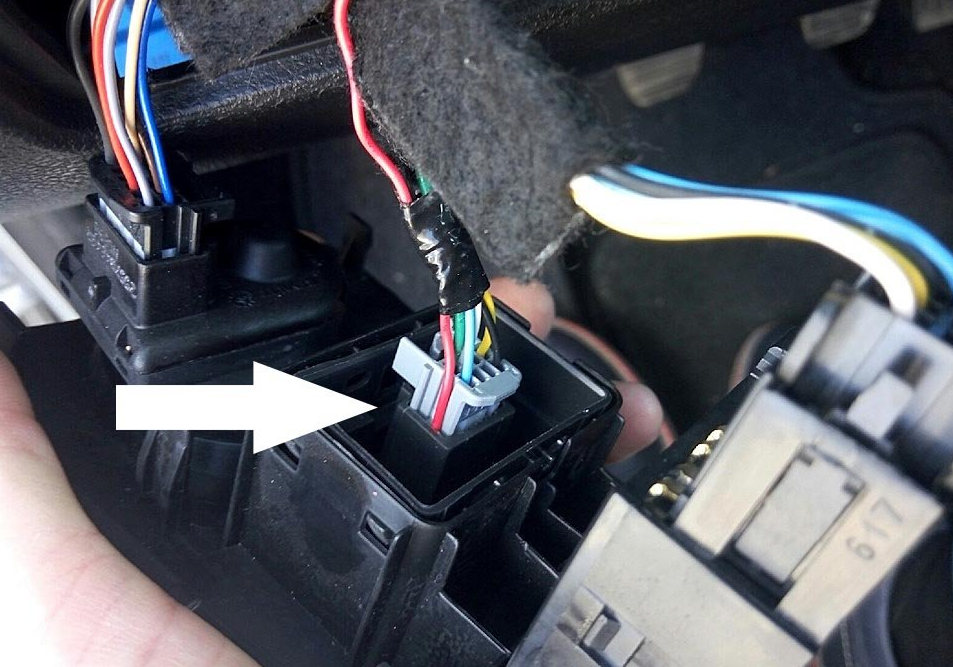

Подключение

Сначала нужно подать на 11 контакт подрулевого переключателя напряжение в +12В. Для добавления в штекер контакта, разъем требуется разобрать, для чего фиксатор белого колера сперва поддевается отверткой.

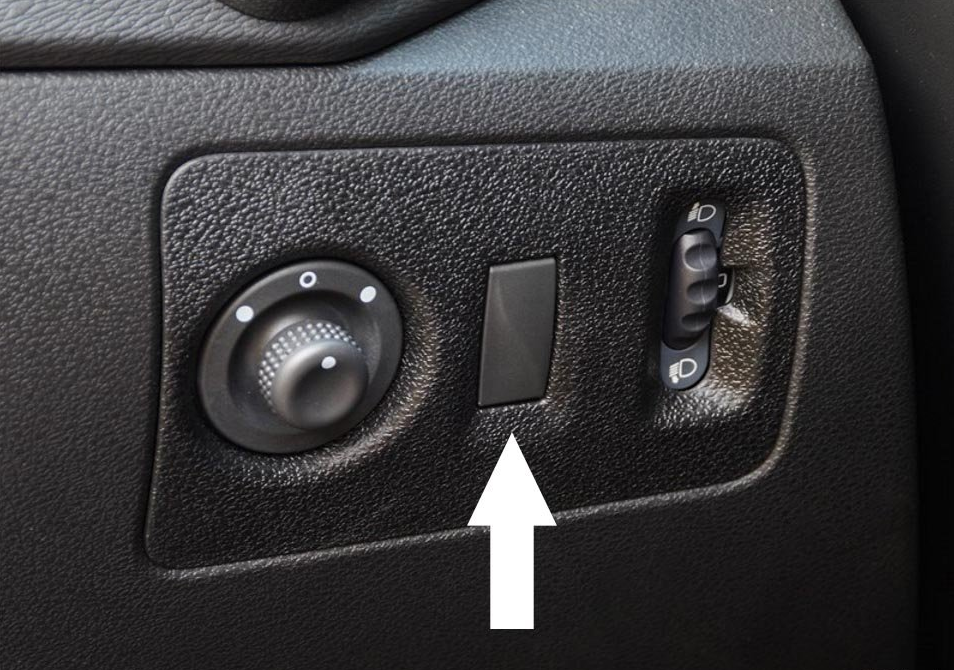

Что касается +12В, то их можно получить от датчика угла поворота руля (пин 8), что расположен под баранкой. А вот на Икс Реях, укомплектованных силовыми агрегатами от Renault-Nissan, +12В можно взять со штекера заглушки, что находится между регуляторами корректировки фар и настройки зеркал – 8 контакт означает +12В подсветки, а 1-й +12В от зажигания, соответственно.

Далее требуется удостовериться в присутствии нужной проводки на руле – от блока с клавишами до 11 контакта. Если таковая отсутствует, провод потребуется протянуть самому.

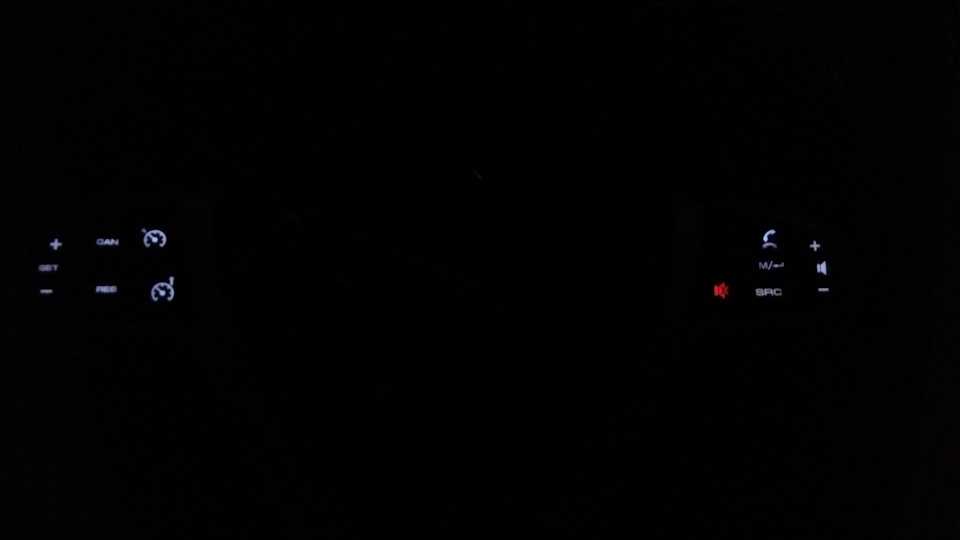

На этом непосредственно установка подсветки кнопок магнитолы на руле Лада Икс Рей окончена и можно собирать все обратно.

Как сделать обогрев руля на Лада Веста

Снимите рулевое колесо;
В качестве обогревательного элемента используйте проволоку. Можно использовать медь, хром. Диаметр 0.3-0.4 мм;
Изготовить жгут из 4-х отрезков проволоки;
Сделать два входных отверстия;
Проволоку обмотать вокруг поверхности колеса управления (можно только на верхнюю его часть – так быстрее и продуктивнее нагреется);
На тыльной поверхности сделать небольшие прорези, чтобы нити проволоки врезались в них, и впоследствии не смещались и не разматывались;
Подвести проволочный жгут к блоку питания (можно использовать звуковой сигнал – по мощности подходит);
Подберите кнопку включения, выключения подогрева;
Установите ее с той стороны, с которой удобнее нажимать;
Сложите проводку, установите подушку безопасности, поставьте рулевое колесо;
Протестируйте установленную функцию. В норме спустя 1.5-3 минут поверхность не будет холодной, спустя ещё 1.5-2 минуты будет ощутимо теплой.

Оплетка

Оплетка на руль – это покрытие из высококачественной кожи. Кожаный вариант руля лада веста установлен на люкс и топовой комплектации автомобиля. Такая отделка смотрится очень элегантно, изысканно, повышает степень комфортности эксплуатации рулевого колеса. В экономичной комплектации накладка руля выполнена из более скромных материалов. Вдадельцы Весты повышают качество отделки колеса управления. Оплетку можно приобрести и поменять самому. Помимо самой отделки, комплект содержит все, что необходимо для замены: нити, клей, ножик, кожаная отделка, хомуты из пластика для фиксации, инструкция. Накладка на мульти руль лада веста подбирается по цвету и зависит от отделки салона.

Подключение клавиш круиз контроль

Чтобы подключить клавиши круиз контроля, выполните алгоритм действий.

Последовательность

Проведите три проводка к эбу через окно над педалями (источник размещен в отсеке двигателя) и подсоединить к колодке.
Изучите схему, по которой провода для кнопок ведутся от электронного блока. Улитка с проводами для кнопок имеет колодки, от которых провода должны вести в соответствующие колодки на электронном блоке.

Соответствие

Колодка на улитке	Колодка на электронном блоке
6	с3
9	с2
2	е3

Разборка

Перед тем, как начать работу непосредственно с клавишами, необходимо снять сам руль. Для этого, в первую очередь, вынимается ключ из замка зажигания, а также снимается минусовая клемма с АКБ, после чего требуется дождаться окончательного разряда конденсатора активатора, на что требуется не менее 60 секунд.

Для работы нужно снять руль Икс Рея

Далее нужно вставить в технологические отверстия, которые располагаются по бокам от баранки, 2 металлических стержня (например, гвозди или спицы), коими и сжать фиксаторы подушки безопасности. Это фиксаторы пружинного типа и сжимать их необходимо одновременно.

Стержни

Работать нужно вдвоем, так как пока один сжимает фиксаторы, второй должен снять подушку, когда ее модуль немного поднимется.

Более подробно все продемонстрировано в видео.

Далее установка подсветки кнопок магнитолы на руле Лада Икс Рей подразумевает снятие самой баранки. Потребуются инструменты:

Трещотка;
Удлинитель;
Бита Torx Т50;
Двухрычажный съемник.

Сперва нужно поставить колеса кроссовера прямо, после чего выкрутить болт, отмеченный на рисунке номером 3

Далее руль осторожно тянется на себя, при этом через ступичное отверстие выходит проводка клаксона, отмеченная №2, а также провода «эйр-бега», указанные №4

Если ваш автомобиль укомплектован мультирулем, потребуется отсоединить колодку, указанную на втором рисунке №4.

После нужно вынуть из рулевого кармана предохранитель (транспортировочный), указанный на первом рисунке №5, и поставить его во вращающийся механизм, что отражено на рисунке.

Оплетка
