Почему в машине лучше не паять провода

Как соединить клемму и провод при помощи кримпера

В сети вы встретите много споров, какой способ соединения лучше — пайка, обжим, скрутка. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие. Скрутку не приемлю в принципе, считаю ее слишком ненадежной в условиях вибрации, поэтому для соединения проводов в автомобиле использую только пайку. Но мы немного отвлеклись, вернемся к инструменту.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

 снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
надеть на шнур небольшой кусок термоизоляционной оплетки;
после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).
выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Прессовка

Одним из достоинств этого метода является большая скорость выполнения соединения чем при пайке.

Метод прессовки подразумевает использование специальных, полых изнутри гильз, куда вставляют провода и затем зажимают их при помощи клещей. Гильзы могут быть алюминиевые, медные и латунные. Алюминиевые используют с алюминиевыми проводами, медные с медными, и третьи — для обоих типов проводов.

При сжатии гильзы провода деформируются и плотно притираясь друг к другу, создают нужный электрический контакт, а место соединения становится достаточно прочным.

• Соединительная гильза
• Специальные клещи

1. Используя специальный нож, с провода снимают изоляцию. Изоляция делается по длине гильзы.
2. Делают скрутку.
3. Скрученные провода помещаются внутрь.
4. Затем гильзу сдавливают клещами.
5. Изоляция места соединения.

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.

Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Соединение проводов путём скручивания.

Способ соединения проводов скручиванием наиболее распространен среди автомобилистов и автомобильных СТО. Широкое применение этого способа обусловлено его простотой, довольно неплохой механической прочностью и при правильном изолировании, хорошей защитой от влаги. Для выполнения подобного соединения, нам не понадобиться ни какой инструмент. Единственный расходник для такого соединения — изолента, которую нужно подобрать правильно (об этом мы поговорим позже). Подобное соединение можно применить при ремонте автомобильной электропроводки, где не требуется механическая прочность, в местах имеющих трудный доступ для спец инструмента, там, где отсутствует цифровой сигнал CAN шины. Достоинства: быстрота соединения проводов, неплохой контакт, гибкость. Недостатки: низкая механическая прочность соединения.

Оценка соединения:

1. электрический контакт – (зависит от качества соединения);
2. механическая прочность – ;
3. защита от влаги — (зависит от изоляционного материала);
4. гибкость соединения –

Соединение проводов опресовкой с клеевым изолятором №4.

Данное электрическое соединение максимально отвечает всем требованиям. Оно обладает достаточной механической прочностью, защитой от влаги (так как при нагреве изолятор усаживается и расплавляет клей находящийся внутри), имеет хороший электрический контакт, для установки применим простой распространенный инструмент. Недостатки: низкая гибкость, так как 3-4 см соединения придают проводу жесткость.

Оценка соединения:

1. электрический контакт – ;
2. механическая прочность – ;
3. защита от влаги — ;
4. гибкость соединения –

Подводя итоги можно сказать, что каждое соединение имеет свои достоинства и недостатки и выбирать их нужно исходя из области применения. К примеру, для ремонта электропроводки автомобиля в местах частого перегиба проводов хорошо зарекомендовали себя соединение проводов скручиванием и соединение опресовкой №1. При ремонте прямых участков электропроводки автомобиля в кабине, можно применить любое соединение. Однако при ремонте прямых участков электропроводки автомобиля в условиях повышенной влажности, (у грузовика большая часть проводки работает в таких условиях) лидером, несомненно, является соединение №4.

Виды

Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:

• Проходные;
• Тупиковые;
• Т-образные.

По количеству проводов, чаще всего это:

• На 2;
• На 3 провода;

Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.

Для малых сечений:

• Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.
• Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.
• Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.
• Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

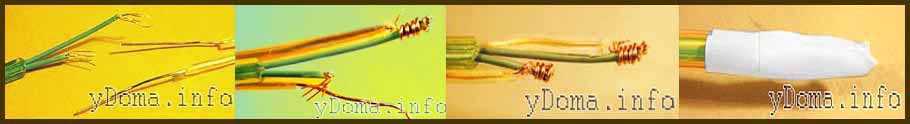

Соединение провода мишура скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Плюсы и минусы пайки проводов в авто

В большинстве работ с электрикой, пайка может оказаться очень надёжным соединением, но в автомобилях её рекомендуется не применять. Это связано с тем, что спаянный контакт подвержен окислению, что спровоцирует стремительное разрушение соединения. Паянное соединение не имеет гибкости и при минимальном физическом воздействии контакты, которые подгнили, распадутся.

Портится не сама пайка. Слабые места такого соединения находятся между изоляционным слоем провода и самой пайкой. Тут будет происходить окисление, которое спровоцирует надлом.

Также к отрицательным моментам стоит отнести неудобство такого способа. Пытаться спаять контакты под торпедо, где и примитивную скрутку не всегда можно нормально сделать, очень неудобно.

Это не значит, что пайка в автомобиле недопустима. Просто это не самый удачный способ.

Надёжного паянного соединения можно добиться покрыв скрутку припоем и покрыв соединение специальным лаком, который будет препятствовать окислению.

Надобность в соединении проводки

Для разветвления электрической сети используются распределительные коробки. Но предназначены они только для скрытия соединений ветвей электросети.

Надобность в соединении проводки встречается повсеместно. Соединяют разными способами проводку в доме, электроприборах, автомобиле, в общем, везде, где имеются провода.

Сейчас применяется несколько способов соединения проводки. В каждом из них имеются свои положительные и отрицательные качества.

Самыми распространенными способами являются:

1. Скрутка;
2. Пайка;
3. Сварка;
4. Использование клеммников, колодок;
5. Использование самозажимных клеммников;
6. Использование соединительных изолирующих зажимов (колпачки СИЗ).

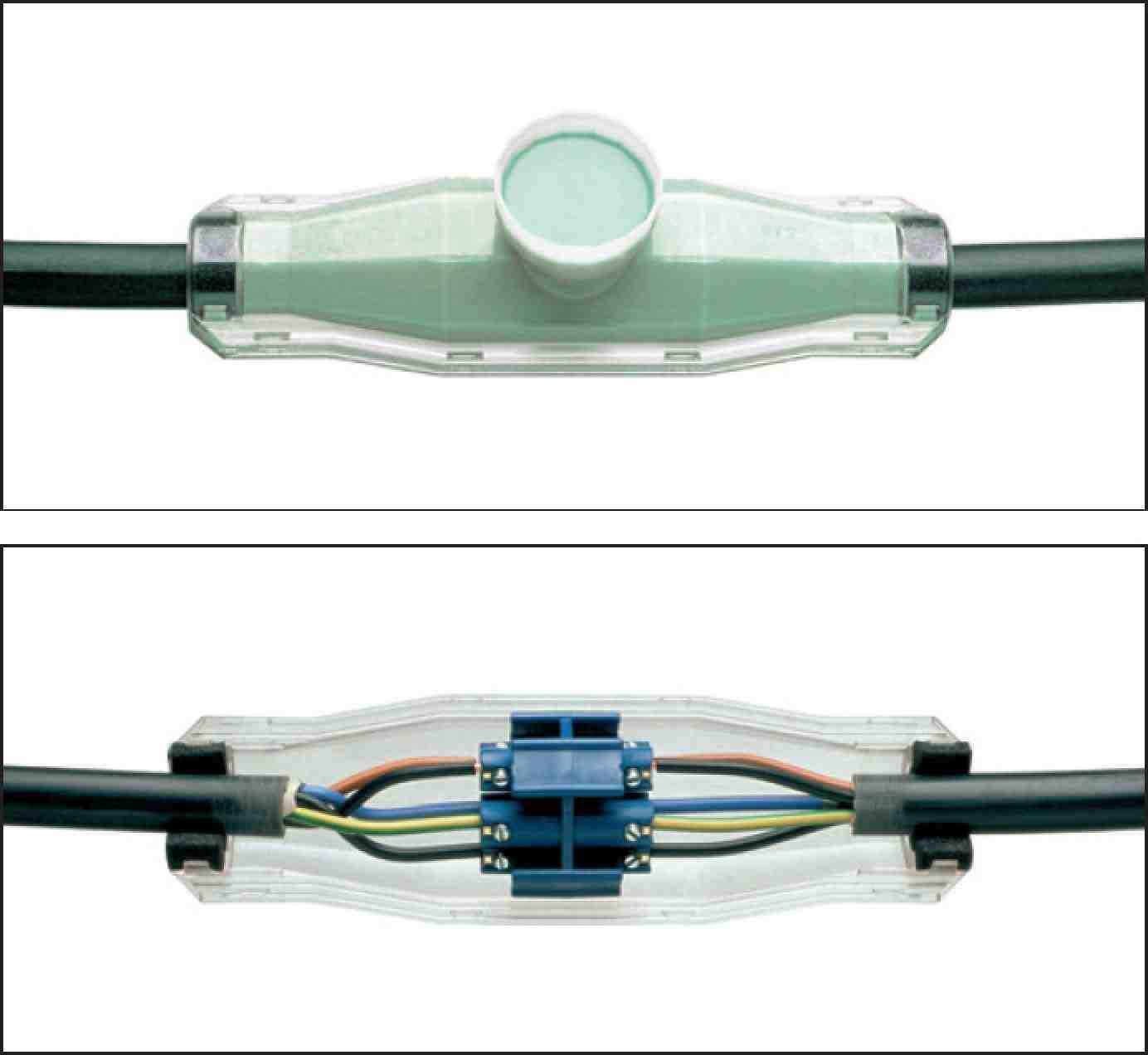

Соединение жил проводов и кабелей с помощью муфт

Если соединяемый кабель находится в земле, воде или под дождём, то обычные методы изолирования соединения не подходят. Даже если нанести на кабель слой силиконового герметика и обжать термоусадочной трубкой, это не даст гарантии герметичности. Поэтому необходимо использование специальных муфт.

Муфты есть в пластмассовом и металлическом корпусе, заливные и термоусаживаемые, высоковольтные и низковольтные, обычные и малогабаритные. Выбор муфты зависит от конкретных условий эксплуатации и наличия или отсутствия механических нагрузок.

Соединение проводов и кабелей, это один из самых важных моментов при электромонтаже. Поэтому все способы соединения электрических проводов должны обеспечивать хороший контакт. Плохой контакт или плохая изоляция может привести к короткому замыканию и пожару.

Сварка

Используя данный метод, по окончанию работ вы получите по своей сути цельный кабель. Ему будут не страшны ни окислительные процессы, ни любое другое отрицательное воздействие, характерное для разъединенных проводов.

Для выполнения работ потребуются следующие элементы:

• сварочный аппарат;
• наждачная бумага;
• флюс;
• средства индивидуальной защиты – перчатки, очки;
• угольный электрод.

На первом этапе нужно произвести очистку кабелей от изоляции и зачистить жилы до появления блеска с помощью наждачки. После скрутить провода между собой. Третий этап будет заключаться в заполнении углубления угольного электрода флюсом.

Образовавшуюся контактную точку необходимо очистить от флюса и покрыть специальным лаком. На завершающем этапе нужно заизолировать соединение.

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Колпачки СИЗ

Колпачки СИЗ – простой и удобный способ соединения. Производятся они трех типов – без контактов, а также с зажимным и подпружиненным контактом.

Колпачки без контактов сделаны только из изолирующего материала. Предназначены они для изоляции скрутки.

Они надеваются сверху на скрутку, предохраняя ее от попадания влаги.

Колпачки обеспечивают легкость доступа к месту соединения проводов, зачастую применяются в распределительных коробках.

В колпачках с зажимным контактом внутри установлено кольцо из мягкого металла. Такой колпачок надевается на скрутку, а для лучшего соединения пассатижами установленное кольцо сжимается.

Этот колпачок можно использовать и как отдельное соединение, без предварительной скрутки.

Очищенные от изоляции провода вставляются в кольцо колпачка, после чего оно зажимается пассатижами. Данные колпачки обеспечивают практически неразъемное соединение.

Идентично описанным работают колпачки с пружинным контактом, но зажимать у них ничего не нужно, надежность крепления будет обеспечивать пружина внутри. У такого колпачка соединение – разъемное.

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

Преимущество данных изделий заключается в следующем:

• Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
• Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
• Зажимы простые в эксплуатации и имеют длительный срок службы.
• Низкая стоимость продукции.
• Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Как врезаться в проводку автомобиля — Все об электричестве

При укладке проводки в доме не обойтись без соединения проводов. Ведь по дому прокладывается сеть с ответвлениями, для питания тех или иных электроприборов.

Надобность в соединении проводки

Для разветвления электрической сети используются распределительные коробки. Но предназначены они только для скрытия соединений ветвей электросети.

Надобность в соединении проводки встречается повсеместно. Соединяют разными способами проводку в доме, электроприборах, автомобиле, в общем, везде, где имеются провода.

Сейчас применяется несколько способов соединения проводки. В каждом из них имеются свои положительные и отрицательные качества.

Самыми распространенными способами являются:

1. Скрутка;
2. Пайка;
3. Сварка;
4. Использование клеммников, колодок;
5. Использование самозажимных клеммников;
6. Использование соединительных изолирующих зажимов (колпачки СИЗ).

Скрутка

Самым простым и распространенным способом соединить провода является обычная скрутка.

Для такого вида соединения из оснащения требуется всего лишь нож для зачистки изоляции и пассатижи, чтобы обеспечить надежность соединения. Однако в завершении, место скрутки нужно будет заизолировать.

Скрутка производится несколькими способами.

Самый простой – это взаимное перекручивание зачищенных концов проводки.

Для надежности желательно оголить провода не менее, чем на 5 см. Далее оголенные концы перекрещиваются так, чтобы края изоляции касались, а затем губками пассатижей захватывают перекрестие проводов и вращательным движением скручивают их.

Второй способ – тоже эффективная и простая скрутка.

Зачищенные концы проводов посредине немного изгибаются, и в месте изгиба провода зацепляются между собой.

Работаем с мультиметром

Проверка напряжения

Если у вас в автомобиле вышел из строя (как вам кажется) какой-то компонент, то необходимо проверить на наличие напряжения в цепи. Для этого переключите прибор в режим вольтметра, а после измерьте напряжение. Для этого плюсовой щуп установите на плюс аккумулятора, а второй на вывод из устройства. Таким образом, где будет показывать напряжение — там все в порядке, а где показаний нет — то значит проблема в данном участке цепи.

Перед проверкой проводов, убедитесь в том, что аккумулятор выдает напряжение, а то мало ли, вы ищите причину в проводах, а проблема заключается в неисправном аккумуляторе.

Ищем короткое замыкание

Такой процесс при коротком замыкании с первого взгляда сложен, так как он примечателен тем, что в цепи полностью отсутствует напряжение.

Что нужно сделать:

1. Первым делом извлеките плавкий предохранитель, изымается он именно из того участка цепи, которая будет проверяться.
2. Переключите мультиметр на вольтметр.
3. Щупы подключаются к клеммам, все остальные устройства рекомендуется обесточить, это делается для того, чтобы не произошло сбоев в других системах.
4. Слегка шевелите провод и в этот момент смотрите на показания, если они в какой-то момент появляются, а затем снова исчезают, то значит, его закорачивает.

После того как будут обнаружены проблемные участки, их надо заменить. Как менять проводку в машине — это довольно простой вопрос, и трудностей у вас не должно возникнуть. Правильно это сделать вместе с контактной системой, так как если вы будете использовать кусок другого провода и изоленту, то может появиться новый пробой.

Однопроводная схема

Электропроводка автомобиля выполняется по так называемой однопроводной схеме, то есть к потребителям питание подходит по одному плюсовому проводу. Вторым, минусовым, проводом при этом является корпус автомобиля. Но последнее время в автомобилестроении применяется всё больше и больше пластика. По этому к потребителям сейчас уже подходит не один, а два провода, при этом минусовой провод крепится к кузову автомобиля в ближайшем месте.

На старых автомобилях электропроводка представляла собой провода, проходящие по всему автомобилю обмотанный лентой и собранных в пучок. В настоящее время электропроводка автомобиля состоит из нескольких частей проложенных в разных частях автомобиля. Соединяются эти части на разных автомобилях по разному, но в основном по средствам штекерных разъёмов непосредственно между собой. Так же есть способ соединения всех частей вместе на блоке предохранителей или монтажном блоке. Эти способы соединения могут применяться совместно.

Как обжать автомобильную клемму плоскогубцами

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.
Плоскогубцами аккуратно поджимаем наружные лапки так, чтобы они начали сворачиваться, образуя кольцо. Диаметр кольца должен пропускать вовнутрь ваш провод и слегка зажимать его.
Зачищаем конец провода. Как зачистить провод в автомобиле. Слегка скручиваем оголенный конец, чтобы жилки провода не топорщились. Просовываем сквозь подготовленное кольцо провод таким образом, чтобы оголенная часть оказалась между внутренних лапок, а внутри кольца уже была изоляция.
На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы
После того, как клемма обжата на проводе, ее можно обмотать изолентой. Это спасает от короткого замыкания, да и выглядит вполне красиво

Таким образом, обжимаются стандартные российские автомобильные клеммы типа «мама», «папа» и «под ключ». При должном опыте, качество обжима практически не отличается от заводского, а обжать клемму можно всего за полминуты.

Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Полезное: Digispark ATTINY85: схема подключения модуля, прошивка и испытание

Благодаря рычагу закрепление и открепление разъема очень просты — соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.

 Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Порядок работы

Поэтапный алгоритм скрутки можно рассмотреть на примере сплетения многожильного и моножильного шнура. В данном случае лучше работать в технике ответвления:

1. Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
2. Размещение термоусадки на одном из кабелей.
3. Обезжиривание отрезков без изоляции специальным средством.
4. Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
5. Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
6. Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
7. Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

Такие контакты смотрятся эстетично, компакты и легко монтируются

Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов. К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет

Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago). Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее…
