Приборная панель на автомобиле лада веста

Видео — управления ночью

Идея: при езде ночью подсветка должна еле светиться при езде днем — ярко, причем все это должно быть автоматически. Т.е. она должна плавно меняться от диапазона освещенности.

1. Наблюдения и тестыНа данную идею меня натолкнул тот факт, что на сониках есть такая регулировка, только она ручная.

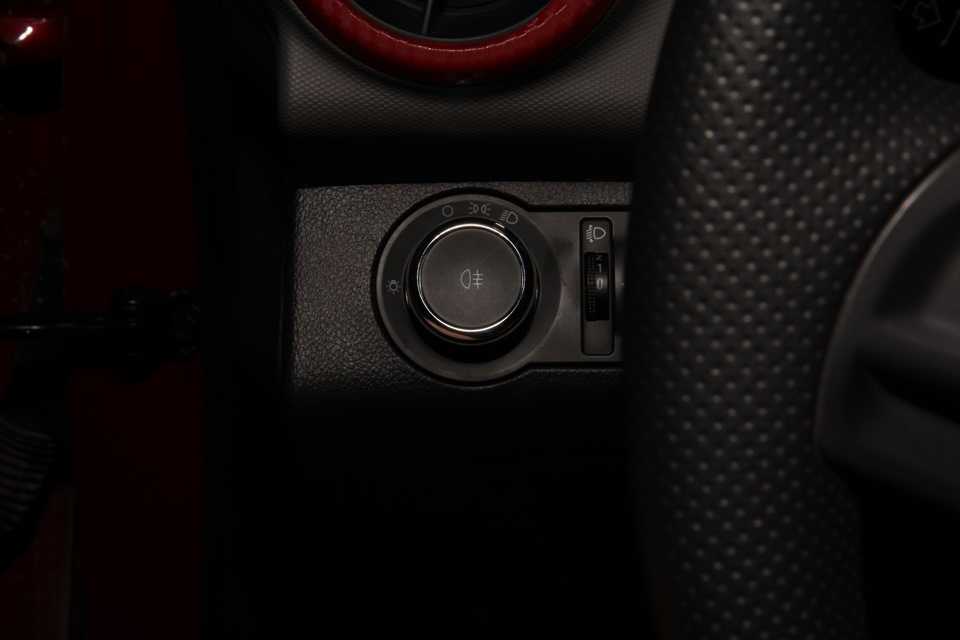

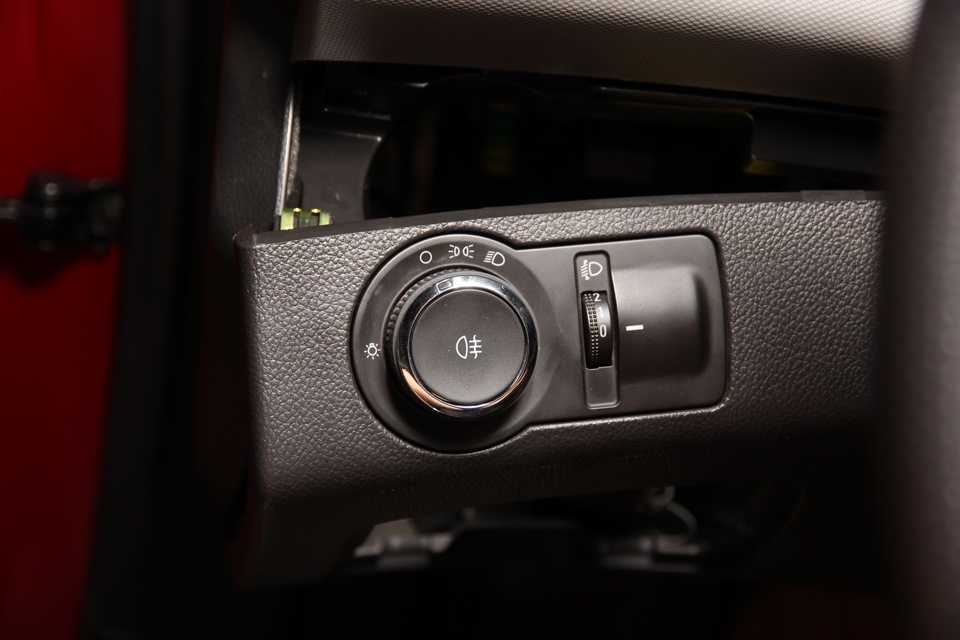

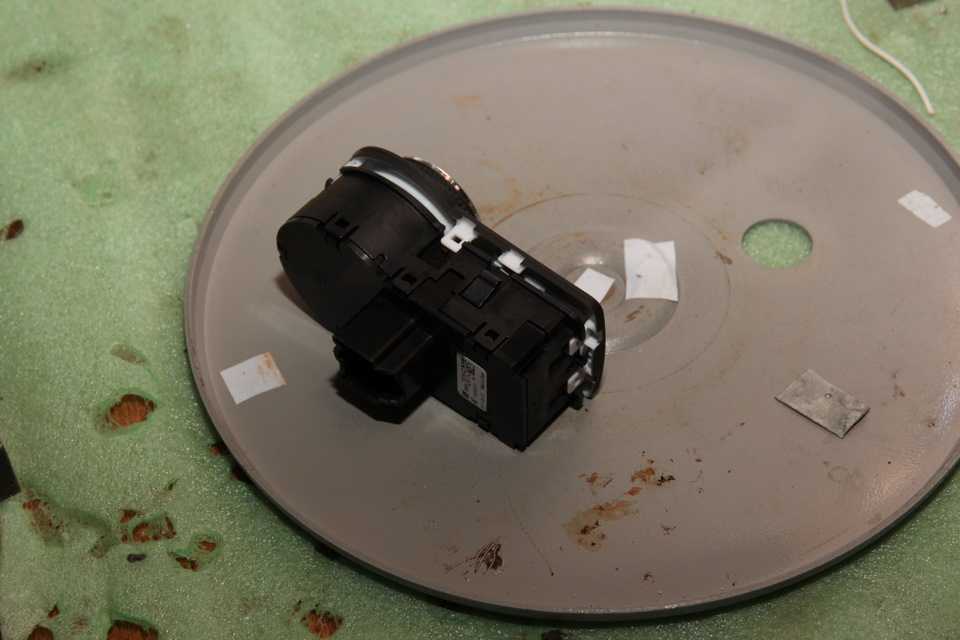

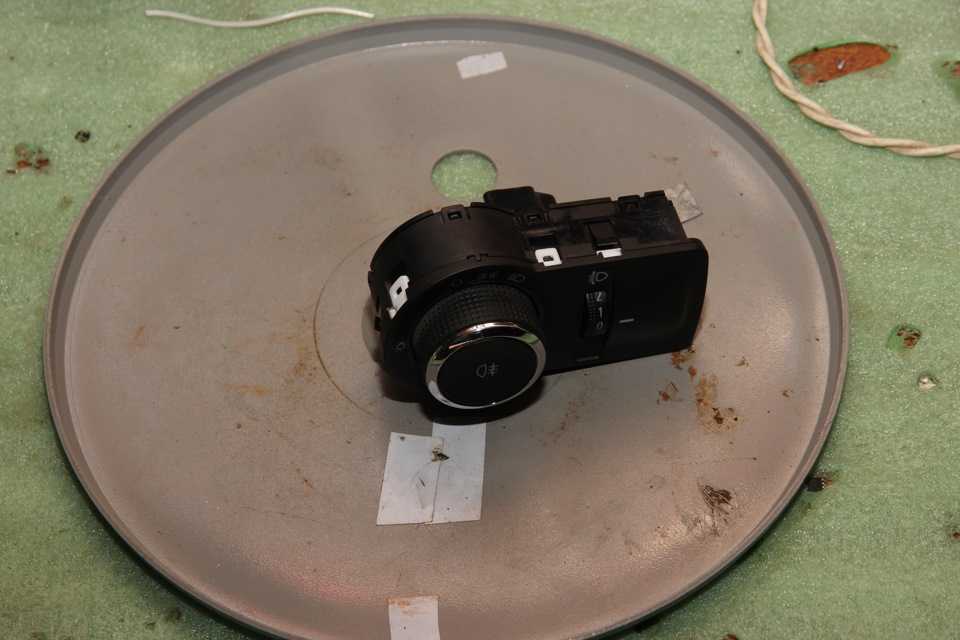

Снял регулятор света в автомобиле

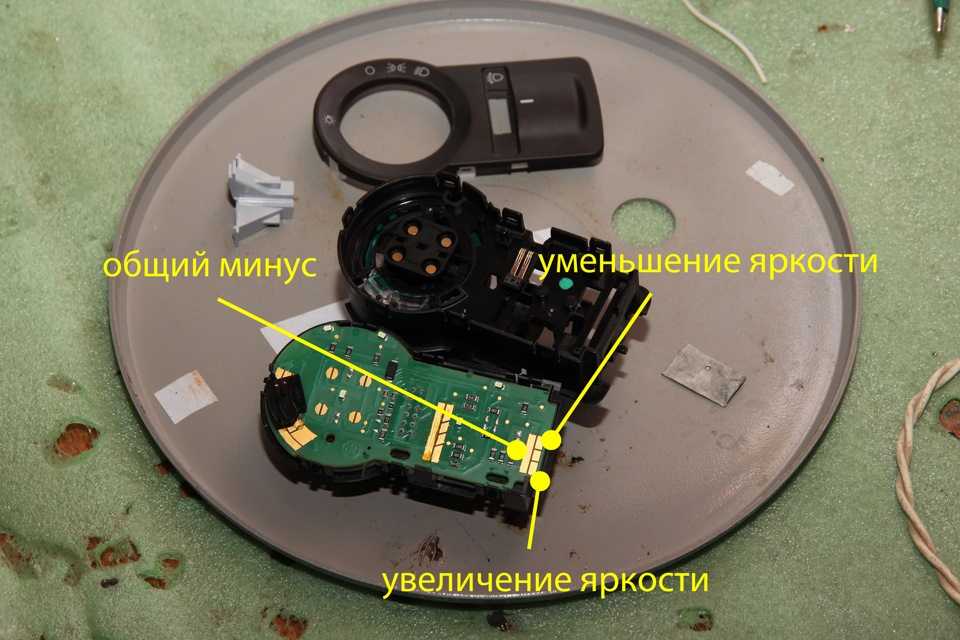

Разобрал его и вижу неиспользуемые скользящие контакты на правой стороне платы

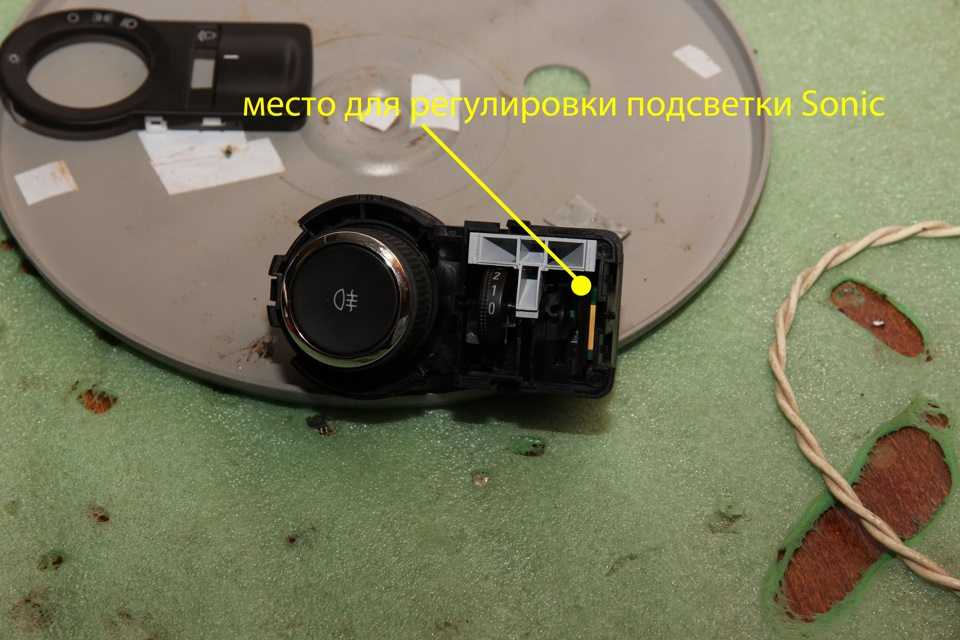

Именно здесь должен находится регулятор подсветки в виде качельки, такой как на руле — управление переключением песен

Подключив плату без коробки попробовал замкнуть скользящие контакты…

И о чудо, при замыкании одной пары подсветка гаснет при замыкании другой светится ярче.(при желании можно просто вывести две кнопки)

Ну вот контакты найдены, осталось подпаять к ним провода и спаять плату, которая бы с датчика принимала освещенность и коммутировала эти пары проводов.

2. Схема платы и стоимость платыБеру провода и паяю… ))

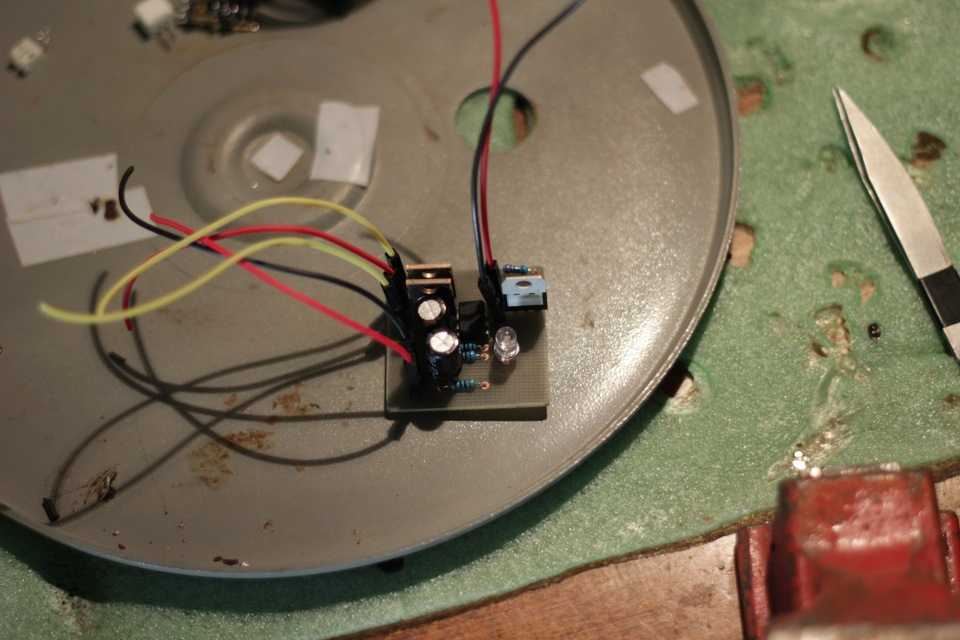

Схема и скетч для ардуино описаны мною в статьеbigbarrel.ru/?p=332Общая стоимость платы примерно равно 150р

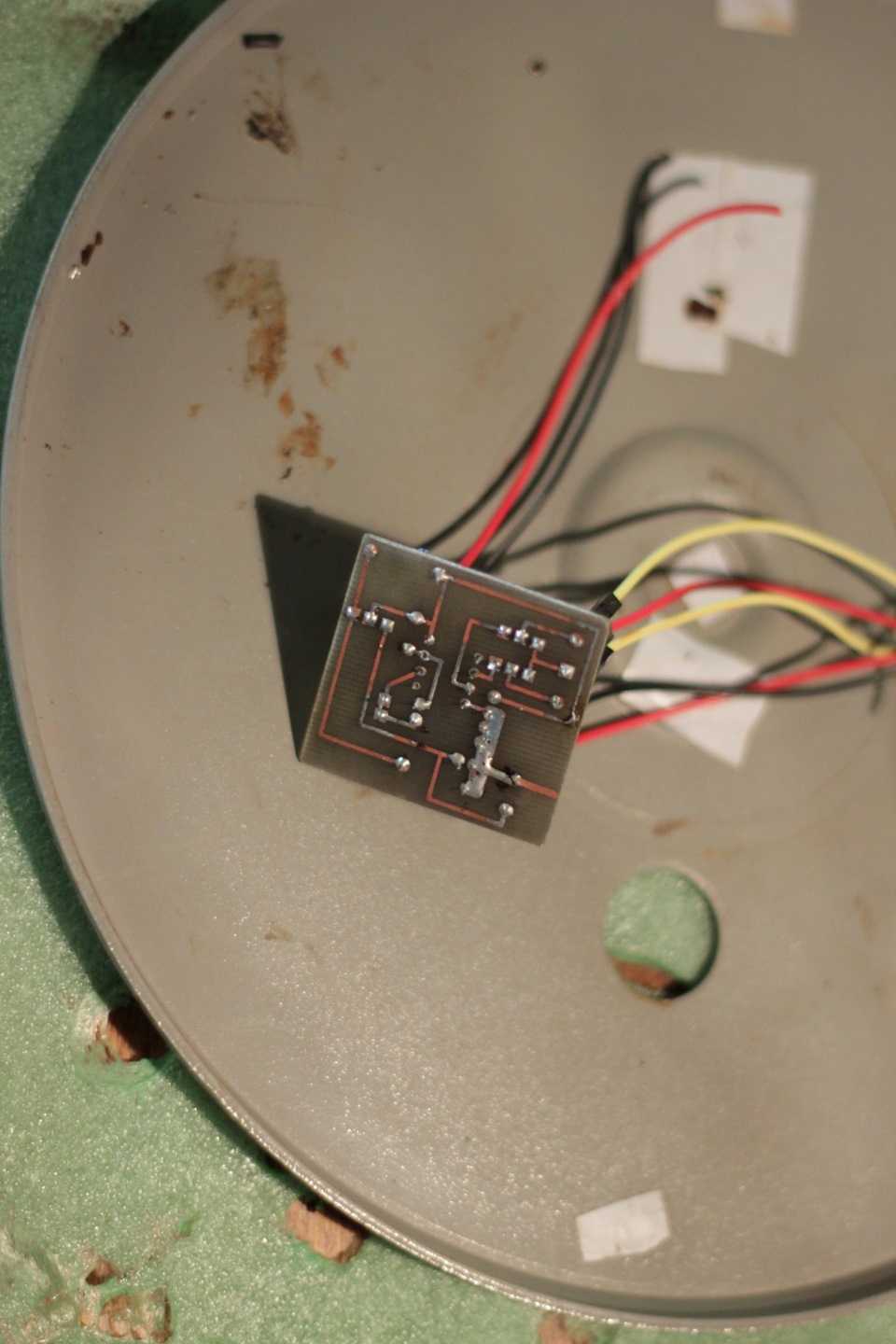

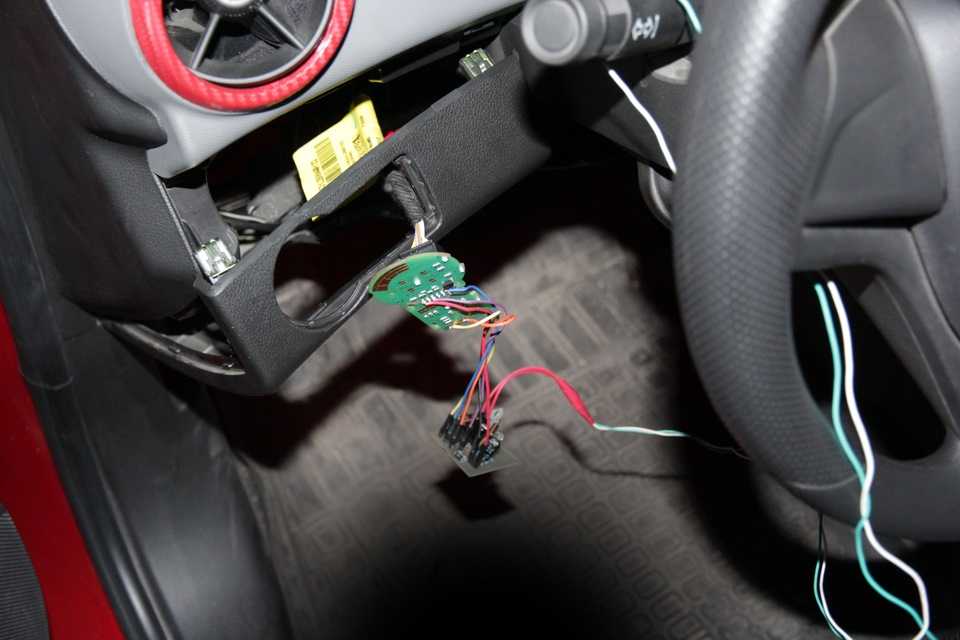

Плата готова, подключаю девайс, и сразу сталкиваюсь с проблемой. Контроллер на плате включается раньше чем наша подсветка и регулировка происходит в никуда. В итоге ничего не работает как надо (((

Сначала хотел получать сигнал напрямую от светодиодов, но токи на них импульсные, а значит это заморочено.

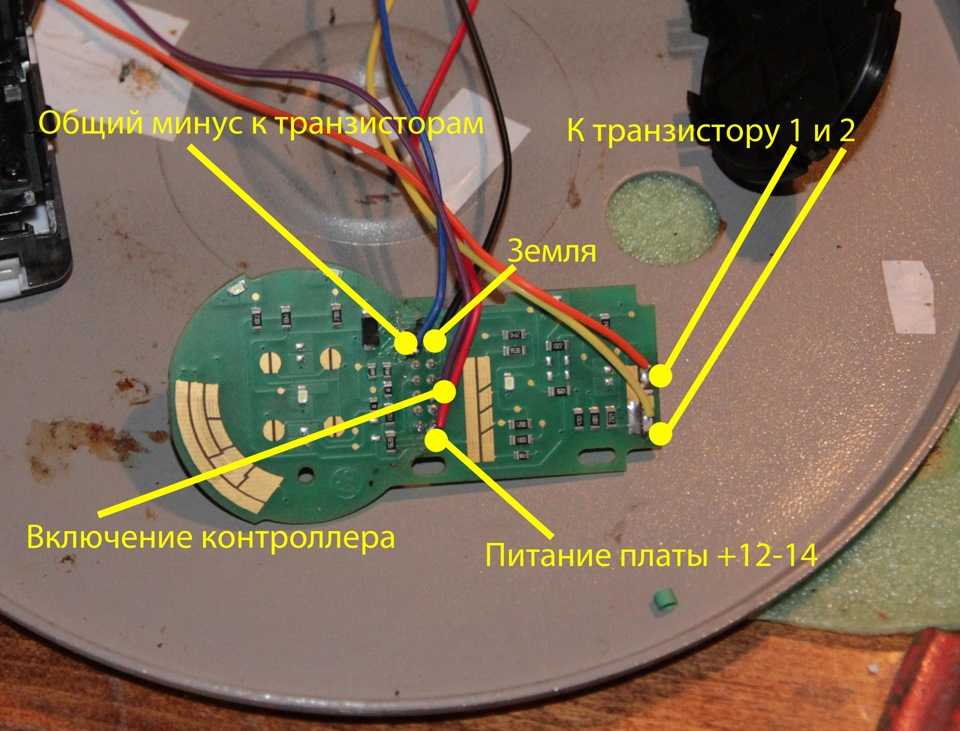

Наконец таки нашел провод, напряжение на котором обнуляется при включении подсветки. Его и стал использовать — все работает замечательно.

3. Собираем блок управления светом

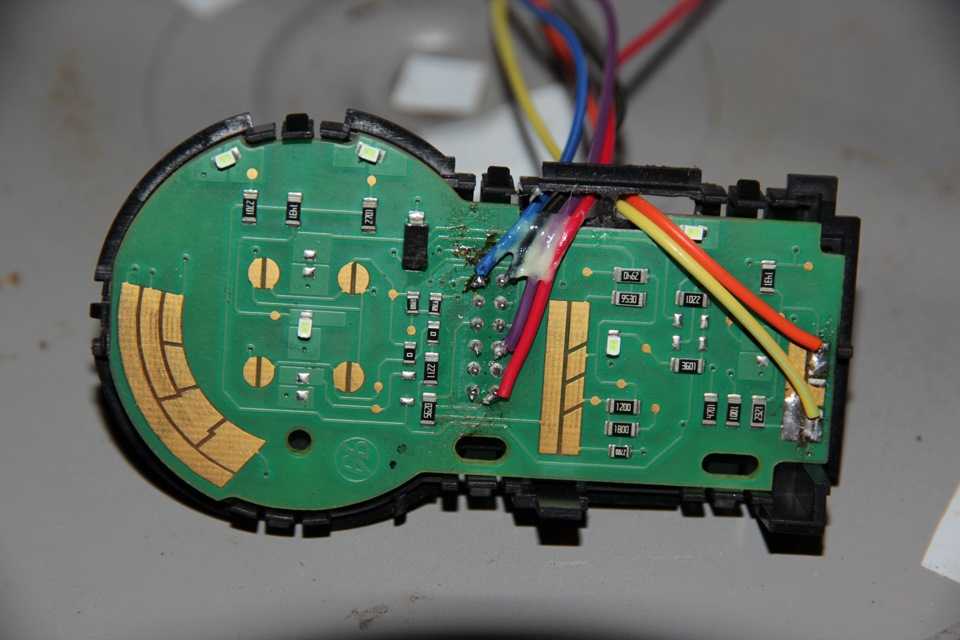

Подпаял провода к контактам

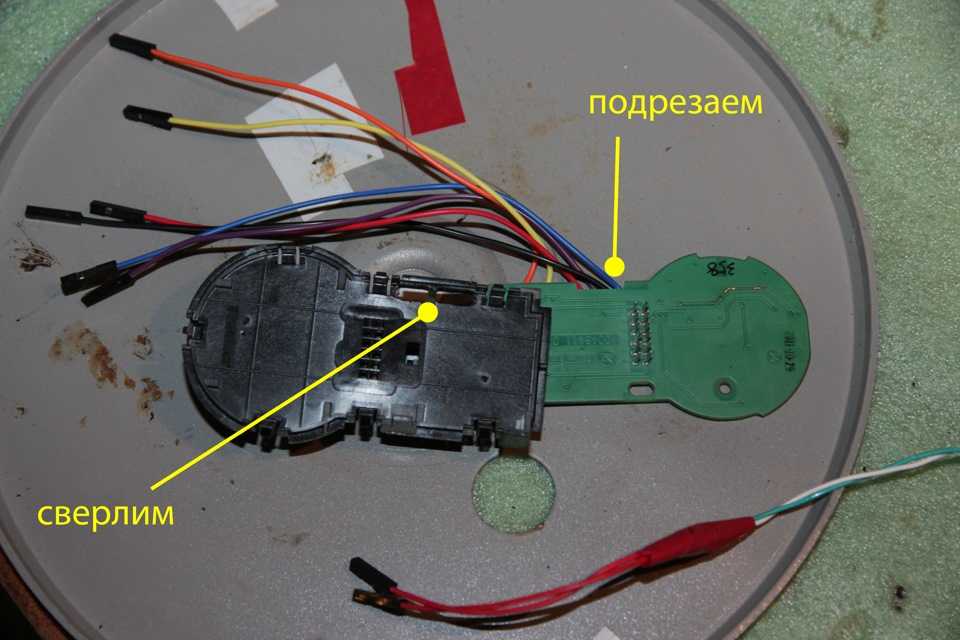

Дремелем подрезал плату, чтобы провода не закусывало.Сверлом высверлил в коробке отверстия под провода.

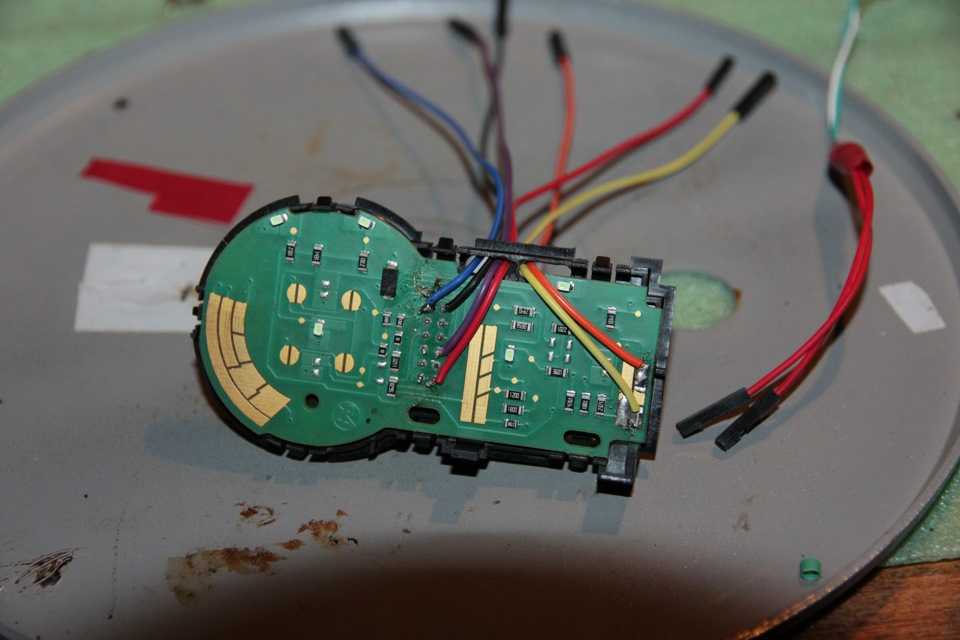

Через отверстия просунул провода, закрепил их на плате.

клеем залил провода, чтобы не оторвались )))

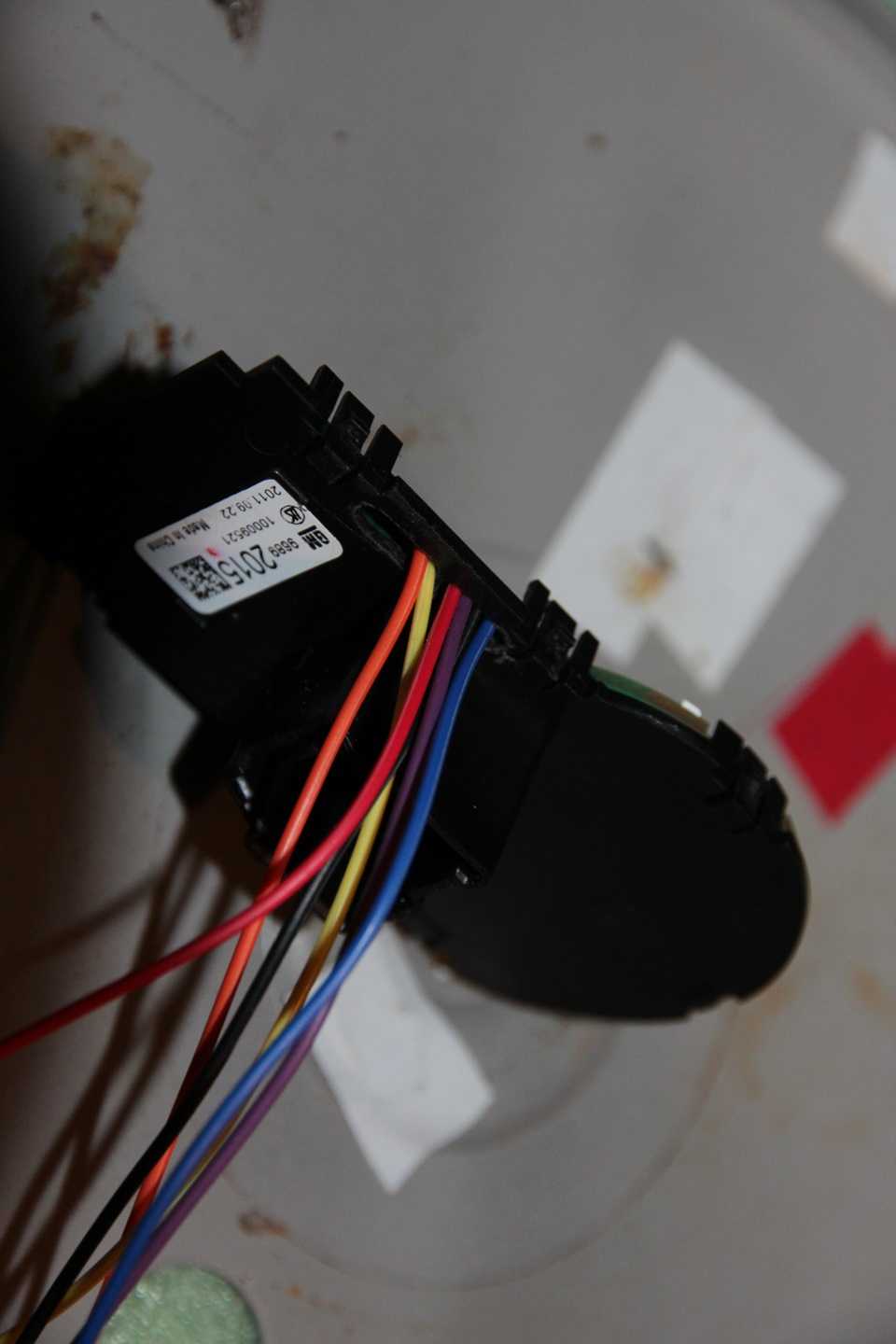

собрал блок, провода обмотал изолентой со смоляной пропиткой.

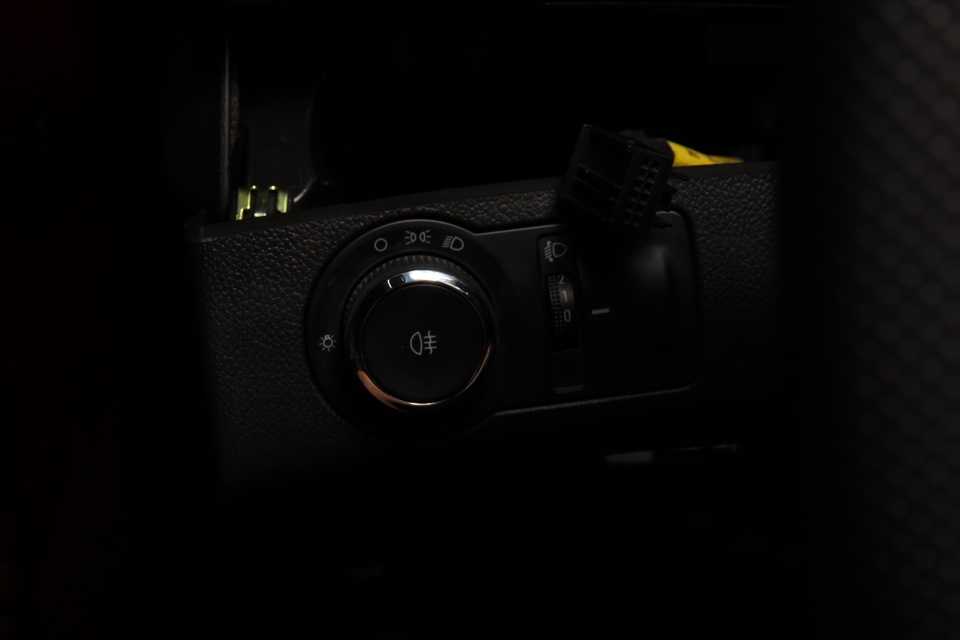

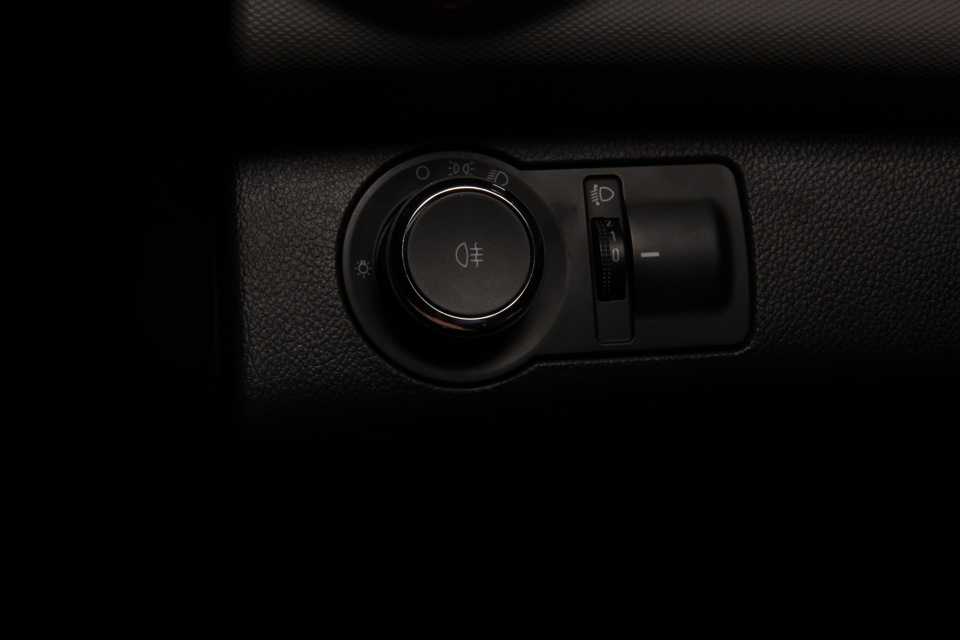

Для чего вообще это нужно ?

Истории наших читателей

«Гребаный таз. »

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Данная доработка штатного регулятора яркости подсветки салона предназначена для тех, кто поменял всю подсветку салона ВАЗ 2110 на светодиодную (речь идет про подсветку приборки, подсветку САУО, подсветка воздуховодов, установил подсветку колонок и т.д.)Штатный регулятор подсветки предназначен для регулировки подсветки обычных ламп накаливания и на светодиоды не окажет никакого воздействия.Изменив регулятор по примеру этой статьи, Вы сделаете возможным регулировать светодиодную подсветку, но подсветку лампочек уже регулировать не сможете.

Сделать доработку своего регулятора подсветки Вы можете одним из двух способов.

Вариант 1: Регулировка светодиодной подсветки салона ВАЗ 2110

Потребуется:

1. Переменный резистор на 2КОм импортный
2. Паяльник.
3. Дрель или шуруповерт со сверлом на 5,5мм

Имеем такую штуку с номиналом 5,5Ом. и переменный резистор с номиналом 2КОм

Видно размеры стандартного и нового. В середине такой механизм.Подбираем сверло по диаметру крутилки нового резистора (в данном случае 5,5мм)В родной ручке увеличиваем сверлом отверстие и вставляем новые резистор.

Новый резистор закрепил так. Собираем в обратном порядке. Припаиваем проводку и ставим в машину.

Вариант 2: Регулировка диодной подсветки салона ВАЗ 2110

Будет регулировка по средствам Шим.Уже опробована схема и конструктив надставки на штатный регулятор.

На этом видео можно увидеть, как собранный по этой схеме блок регулирует яркость подсветки.

Доработка панели приборов

Тюнинг щитка приборов на Ладе Весте не отличается от модернизации на других моделях ВАЗ, хотя и технологически это совершенно другая панель. Основная идея заключается в улучшении подсветки за счёт замены штатных SMD-светодиодов на альтернативные. Также используются декоративные накладки и доработки подсветки без прошивки.

Замена светодиодов подсветки

Прежде чем приступать к работе, следует учесть, что придется работать с паяльником, без знания технологии пайки можно лишиться подсветки в лучшем случае. В худшем – панель приборов выйдет из строя совсем. Для работы также понадобится приобрести светодиоды с яркостью от 3-х до 15 люменов в зависимости от уровня нужной яркости. Во время процедуры тюнинга нужно следовать некоторым рекомендациям:

соблюдать осторожность и аккуратность, чтобы не повредить дорожки микросхем;
при пайке соблюдать правильную полярность светодиодов;
не держать долго жало паяльника – светодиоды от перегрева выходят из строя.

Чтобы убедиться в исправности светодиодов, потребуется мультиметр. Щупы тестера подводятся к «ножкам» диодов – исправный диод покажет целостность цепи (звуковой сигнал).

Подключение подсветки для работы с ДХО днём

Сделать это можно с помощью прошивки или перемычки непосредственно на электронной плате. Любое вмешательство в электрику приводит к снятию автомобиля с гарантии. При отсутствии навыков и опыта подобные действия могут привести к выходу комбинации приборов из строя.

Главная задача процедуры – припаять перемычку от контакта светодиодов, отвечающих за подсветку панели, к контактам светодиодов, отвечающих за подсветку дисплея бортового компьютера (загорается при повороте ключа зажигания). В качестве перемычки можно использовать любой подходящий кусок проволоки. На первый взгляд может показаться сложным, но для опытных владельцев автомобилей ВАЗ подобные доработки – стандартная практика. Редко с такими просьбами обращаются в специализированные центры. Замена светодиодов не осуществляется официальным дилером, как и установка всевозможных накладок.

Особенности обновленной панели

• цифры стали заметно крупнее, считывать показания в движении стало значительно проще;
• используется подсветка независимо от того, включено освещение, или нет, подсветка горит на всех шкалах в любое время;
• вместо белой подсветки используется красная;
• о не пристёгнутом ремне безопасности теперь предупреждает голосовое оповещение, звуковое сопровождение имеет также подключение системы GPS и многое другое;
• громкость звукового оповещения и голосового сопровождения увеличилась (информационные и предупреждающие сигналы);
• время на дисплее теперь синхронизируется автоматически по спутникам навигационной системы ЭРА-ГЛОНАСС;
• изменены сигнальные индикаторы (низкое давление в шинах и непристёгнутые ремни безопасности спереди и сзади).

Прошивка приборной панели

В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.

• Программатор Usbdm OSBDM V4.95 (цена около 700 рублей, есть в каталоге товаров Aliexpress).
• Установить драйвер и программу, идущую в комплекте с программатором, на ПК ( HCS12 Programmer и USBDM driver X86 или X64 ).
• Снять приборную панель и демонтировать заднюю крышку (отклеить пломбу, нагревая феном).

Проверенные программаторы для прошивки панели приборов:

Программатор с которым не получилось прошить панель приборов:

До прошивки версия ПО панели приборов была 0.26

1. Открыть корпус программатора и переставить jumper в значение 3.3V (при таком положении нет необходимости подключать внешние питание).
2. Подключить программатор к комбинации приборов и компьютеру (см. фото).

1. Запустить на ПК программу HCS12 Programmer и нажать на кнопку «Detect».
2. Перейти на вкладку «Target». Выбрать прошивку (в пути к файлу кириллицы быть не должно), поставить галочку «Auto Reload». Нажать на кнопку «Detect Chip». Программатор определит чип автоматически (в данном случае чип был выбран не верный, пришлось выбрать верный вручную, как на фото). В секции «Security» установить «Unsecure».

1. Перейти во вкладку «Advanced», установить галочку «Enable», заменить E на F.
2. Перейти во вкладку «Target», в разделе «Device Operations» выбрать «EraseSelective». Это значит, что заменится только прошивка, но все данные о иммобилайзере и пробеге сохранятся). С «EraseMass» не экспериментировали.
3. Нажать на кнопку «Program Flash», начнется процесс прошивки, которая завершится через несколько секунд. Программа предложит подключить следующую панель приборов (нажимаем НЕТ). Отключаем программатор и устанавливаем комбинацию приборов на автомобиль.

Функции и особенности устройства панели Весты

Комбинация приборов на Ладе Весте совершенно не похожа на те, что использовались на Приоре, Гранте и Калине. Сейчас это полностью переработанное многофункциональное устройство.

В центральном колодце расположен спидометр – это главный элемент любой «приборки» в серийном автомобиле. Шкала подразумевает разгон до 200 км/ч, хотя фактически заявленная максимальная скорость Весты с нынешним двигателем составляет не более 185 км/ч. Рядом со спидометром расположен небольшой дисплей бортового компьютера, на котором водитель может увидеть всю необходимую информацию о работе двигателя и других систем автомобиля.

Внутри шкалы спидометра находятся различные сигнализаторы, информирующие водителя о разных параметрах: включенная аварийная сигнализация и указатели направления поворота, критический износ колодок тормозов, неисправность двигателя и низкий уровень масла в моторе. Слева находится колодец тахометра, шкала которого размечена от 1 до 7 (1000-7000 оборотов). Двигатель позволяет «раскручиваться» до 5500 оборотов в минуту – так вред мотору не наносится. После этой отметки находится красная зона, длительная работа силового агрегата на таких высоких оборотах не рекомендуется. В тахометре также находятся информационные индикаторы.

С правой стороны расположен колодец, в котором расположены два указателя. Один из них информирует о температуре двигателя, а второй – об уровне топлива в баке

В Гранте указатель температуры был убран для удешевления автомобиля, но в климатических условиях России и стран СНГ водителю крайне важно знать текущую температуру масла в двигателе, чтобы предотвратить возможный перегрев из-за различных неисправностей

Указатель количества топлива в баке показывает шкалу «полный бак», «половина бака» и «пустой». Возле иконки бензиновой колонки можно увидеть стрелку, она нужна для указания водителю, с какой стороны расположена топливозаправочная горловина (индикатор указывает направо). В правом колодце тоже есть сигнальные лампочки.

В целом щиток приборов получил привлекательное оформление, шкалы имеют подсветку зелёного и оранжевого цвета с белыми цифрами. Единственный недостаток – это неудачный дизайн стрелочных указателей. Промежуточные деления шкал неинформативные, и к ним нужно привыкнуть. При беглом взгляде при движении считывать показания будет нелегко.

Снятие панели приборов

Если неисправность приборов точно связана с выходом из строя элементов «приборки», можно приступать к ее демонтажу. Для работы понадобится отвёртка (фигурная и плоская), а также ключ-шестигранник. Процедура выглядит так:

1. Открыть капот и отсоединить клеммы от аккумулятора. Так бортовая сеть будет обесточена, и короткое замыкание в приборной панели исключается.
2. Открутить отвёрткой два самореза, фиксирующих приборку.
3. Верхнюю часть выдвинуть на себя до щелчка. Затем можно снять приборную панель в сборе.

Теперь можно начинать разбирать комбинацию приборов. Для этого нужны те же инструменты. Слева и справа расположены саморезы крепления – выкрутите их. Теперь, не задевая провода, следует потянуть комбинацию на себя и отсоединить колодку проводов в верхней правой части. При монтаже не перепутайте распиновку. Теперь щиток приборов полностью снят, можно осмотреть его на предмет сгоревших деталей.

Чтобы установить панель на место, нужно повторить все действия в обратном порядке. Снятие можно осуществить своими руками, не прибегая к помощи специалистов. А вот при отсутствии соответствующих навыков диагностику лучше доверить профессионалам, примерная стоимость такой услуги составит 1000-2000 рублей. Во время демонтажа можно провести проклейку торпедо, чтобы панель не скрипела.

Прошивка приборной панели

После не совсем удачной первой «приборки» Весты была выпущена обновлённая, с исправленными недочетами. Возникает вопрос – что делать владельцам первого поколения Лады Весты. Чтобы подсветка заработала и в дневное время без включения света фар, можно «приборку» перепрошить. Если машина дополняется круиз-контролем не на заводе, а силами владельца, на старой панели без прошивки не будет загораться соответствующая индикация.

Без навыков и знаний самостоятельная установка программного обеспечения может больше навредить, чем принести пользу. Пошивка должна использоваться строго для конкретной приборной панели. Не допускается установка обновленного программного обеспечения с новой «приборки» на старую и наоборот.

Схема подключения проводов к щитку приборов для регулировки яркости подсветки

Вывод

Процесс установки 2-х канального ШИМ-регулятора не сложный, последовательность действий интуитивно понятная при наличии схемы электрического питания.

При возникновении сложностей обращайтесь к мастерам СТО для оказания квалифицированной помощи, по существу.

Что лучше: обновление стоковой прошивки ЭБУ до актуальной версии, на данные момент это 035, или установка 2-х канального ШИМ-регулятора? Однозначный ответ дать невозможно, так как у каждого автолюбителя свое мнение, виденье.

Как утверждают автоэлектрики, 2-х канальный ШИМ-регулятор имеет шире функционал, возможности программирования, нежели стоковая прошивка электронного блока управления.
