Как будем устанавливать

Самостоятельная установка по силам большинству автолюбителей, сложного в этом ничего нет. Всё действо состоит из трёх пунктов, которые подробно расписаны в гайде электроприводу.

Собрать все приспособления и материалы;
Собственно, установка привода на дверь;
Установка и крепление кнопки (если управление будет из салона).

Сама установка привода довольно проста, с электрикой и проводами придётся повозиться, и лучше пригласить человека, который знает только в проводах. Понятно, что начала обесточиваем систему, то есть долой клеммы с аккумулятора. По схеме на гайде подсоединяем электропривод. Если что-то непонятно, информацию можно почерпнуть в сети или у знакомого электрика.

Лучше монтаж делать в автосервисе

Монтаж предполагает всё же сделать на дверце пару небольших отверстий, чтобы установить соединение со штатным замком багажника. Проследите, чтобы замок закрывался ровно и свободно. И не экономьте времени и сил на аккуратную проводку. Если протянуть на и так сойдёт, то в дальнейшем мы можем получить замыкания и прочие проблемы. Протягивать следует по штатным магистралям и местам. Стыки лучше пропаивать и изолировать.

После установки и подключения, восстанавливаем электроснабжение сети, проверяем работу привода

И обращаем внимание на силовые пружины, чтобы не получилось так, что крышка багажника слишком тяжела, и приводу не хватает тяги

Автоматическое открытие/закрытие багажника

нам бы хоть сделать чтоб с кнопки открывалось и закр.

Нам , что б он хоть не скрипел при открытии.

поставь упоры от шкода суперб универсал а управление — блок автоматического закрывания стёкол от сигнализации

дело было так. поехали на недельку на природу, не рассчитали с местом в палатке пришлось спать в машине сразу скажу спальное место на самонадувном матрасе оказалась суперское(ровное и мягкое), для одного человека просто лучше не придумаешь тока одно неудобство. залазить на постельку удобно через багажник а вылазить приходиться через заднюю дверь не айс. особенно когда утречком до ветру бежать а тапки остались за машиной и по росе пару метров босиком, бодрит конечно но все же хотелось бы комфорта

Проблемы и их устранение

Пользователи охранных автомобильных систем Starline A93 иногда сталкиваются с проблемами, связанными с открытием багажника. Они проявляются по-разному, но вызваны двумя основными причинами: некорректная установка и особенности электроаппаратной части автомобиля. При правильной установке системы, открыть багажник с брелка можно точно также легко, как и в любом автомобиле со штатным электронным замком и иммобилайзером. Но в некоторых случаях могут появляться проблемы:

без постановки на охрану блокируются двери при открытии багажника от брелока;
без постановки на охрану при открытии багажника с брелока срабатывает сигнализация.

Подготовка к монтажу

Первое, что нужно сделать, — это выбрать правильный механизм. Процесс выбора требует серьёзного подхода

Однозначно не стоит обращать внимание на китайские экземпляры, которые заполонили российские рынки. Долговечность таких механизмов является непродолжительной, а в процессе эксплуатации частым явлением будет неправильное срабатывание и сбои в работе

Стоит выбирать электрические модели от отечественных или иностранных производителей. С таким механизмом эксплуатация авто действительно будет комфортной, а электропривод будет работать без сбоев. Более того, автомобиль с подобным функционалом будет выше цениться при продаже.

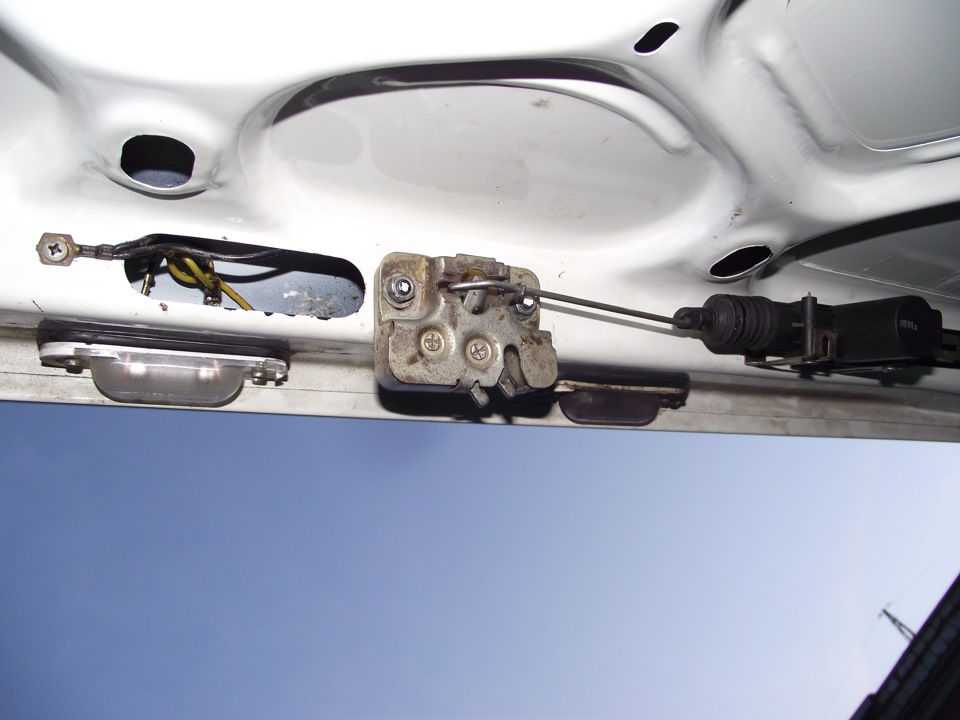

Установленный электропривод багажника

Кроме самого механизма, понадобятся некоторые инструменты. Список может отличаться в зависимости от модели автомобиля. Стандартный набор выглядит следующим образом:

плоскогубцы;
набор отвёрток;
дрель и сверло к ней;
шуруповёрт;
мультиметр;
провода на тот случай, если не хватит длины проводов из комплектации механизма;
гофрированные трубки, клипсы и лента для изоляции.

Когда этот набор инструментов подготовлен, можно двигаться дальше. А мы тем временем уже переходим к изучению практического руководства, после изучения которого станет понятно, как сделать самостоятельно багажник с электроприводом.

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:

модуль электростеклоподъемника 2 штуки;
2 механизма для подъема стекла;
провода;
диоды;
электромагнитное реле;
пятиконтактные реле;
четырехконтактные реле;
колодка подключения релюшек;
пружины для замка крышки;
электроинструменты;
проводка;
гайки, болты;
болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Принципиальная схема, типы и принцип действия электропривода багажника

Схема устройства представлена следующими деталями:

кнопка;
электродвигатель;
приводный шток;
предохранитель;
реле.

Сегодня разработано две конструкции привода штока. Это может быть электродвигатель или специальные магнитные пластины. Отметим, что первый тип получил большее распространение ввиду своей практичности. Привод с магнитными пластинами имеет более сложное устройство и некоторые проблемы при эксплуатации. Принцип его функционирования основывается на взаимодействии магнитных пластин и реле: при подаче питания на реле, оно приводит в действие шток, который взаимодействует с замком багажной двери. Установка этого типа привода на старые модели отечественной классики может оказаться неоправданной мерой, поскольку подобная конструкция может затруднить открывание и закрывание двери багажника на этих автомобилях.

Целесообразность установки

Перед тем как установить электропривод багажника своими руками, необходимо убедиться в целесообразности этого, поскольку ввиду конструкционных особенностей кузовов некоторых моделей, проводить подобную модернизацию считается нерациональным. А все потому, что на багажной двери устанавливается электропривод, состоящий из двух электромоторов и доводчика. Из-за этого багажник может открываться либо при помощи специальной кнопки из салона, либо, воздействуя на механизм открывания наружной ручкой. Также можно отдавать команды приводу замка, используя систему дистанционного управления. Помимо этого, в конструкцию электродвигателей встроены специальные ограничители усилия, которые прекращают открытие багажника при возникновении препятствия этому. Подобным образом механизм работает и при закрытии, однако, при возникновении помехи процесс изменяется (двери начинают приоткрываться). В таком случае придется открывать или закрывать багажник руками, поскольку после кратковременного более сильного воздействия работа электропривода блокируется, после чего на крышку багажника можно воздействовать без особых усилий. В случае некорректной работы системы придется прикладывать значительные усилия к багажной двери.

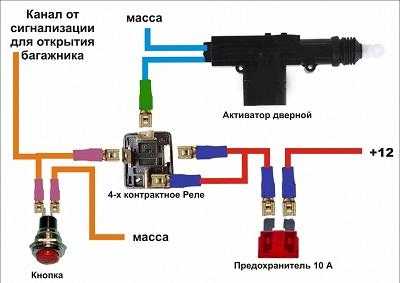

Схема подключения электропривода

Исходя из вышеописанного, перед тем как будет выполнена установка электропривода от иномарки на отечественный автомобиль, помимо самого устройства необходимо будет подобрать и приобрести соответствующий доводчик двери багажника. Безусловно, установка на автомобиль такого дополнения (если она оправдана конструкционными особенностями багажного отделения) позволит ощутить больше комфорта от эксплуатации. Поэтому если нет никаких ограничений на то, чтобы установить своими руками электропривод, не стоит откладывать это мероприятие на потом, тем более что процесс модернизации багажника не отличается особыми трудностями и вполне по силам среднестатистическому автомобилисту.

Какое устройство выбрать

Заметим, что электрозамок такой же важный элемент транспортного средства как, например, покрышки. Поэтому не стоит относиться к его выбору с пренебрежением

Не стоит обращать свое внимание на дешевые механизмы китайского производства, которые можно встретить в любом автомагазине. Все дело в том, что подобные устройства помимо того, что имеют небольшой эксплуатационный ресурс, очень часто славятся своей некорректной работой, которая характеризуется неправильными откликами на команды

Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации.

Немаловажно, что установка подобного механизма на автомобиль увеличит его стоимость при последующей продаже. https://www.youtube.com/embed/KDTOc-wsN58

Монтаж

Не могу сказать, что установка электропривода является чем-то невероятно сложным. В действительности реализовать подобный механизм может каждый, кто умеет работать со слесарными инструментами, паяльником, а также видит разницу между транзисторами и диодами.

Примерно процесс монтажа выглядит следующим образом:

Требуется доработать купленный механизм, снять моторчик и развернуть так, чтобы он мог функционировать вдоль рейки. Болгаркой удаляют все лишнее;
Используя перфорированную металлическую заготовку, из нее делают крепежную планку;
На планке фиксируют рейку и моторчики привода. Такую конструкцию крепят на кузовных панелях;
Один конец механизма от стеклоподъемника, который не задействовали, монтируют на держатель крышки багажника;
Далее все вместе регулируется и доводится до нужного положения;
Заранее продумайте, как будете прокладывать жгут с проводами, чтобы проводка не перетерлась и не повредилась;
Схему подключения выбирают исходя из выбранного набора. В готовых комплектах есть специальная схема, то есть действовать нужно строго по ней;
Подключение к источнику питания осуществляется отдельным кабелем, который подводят к АКБ;
Для цепи питания используют отдельный предохранитель;
В салоне монтируется кнопка в удобном для водителя месте.

В плане простоты монтажа намного удобнее работать именно с готовыми заводскими комплектами. Изготовитель прилагает подробную инструкцию, следуя которой можно буквально за пару часов все сделать и наслаждаться результатом.

Стоят ли финансовые и временные затраты того, каждый решает сам. Ведь раньше мы как-то обходились без электропривода на багажнике. Можно и продолжать жить без него. А если хочется, то никто не запрещает и не мешает вам установить комплект.

Как вы считаете, нужен ли в машине электропривод для крышки багажника и какую пользу он приносит? Делитесь своим мнением, опытом эксплуатации подобного оборудования и задавайте актуальные вопросы.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и не забывайте рассказывать о нас своим друзьям!

(3 оценок, среднее: 3,67 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Опции темы

Поиск по теме

Отображение

Линейный вид
Комбинированный вид
Древовидный вид

Электропривод замка багажника: особенности функционирования

Начнем с того, что опция позволяющая выполнить открывание двери багажника из салона, появилась относительно недавно. Вследствие чего, владельцы автомобилей, оборудованных таковой функцией, еще не до конца успели привыкнуть к новинке. Для того чтобы привести в действие электропривод крышки багажника и открыть его, необходимо нажать соответствующую кнопку. Особо сложного ничего нет, но за то насколько упрощается сама процедура, особенно в холодное время.

Большинство автовладельцев начинают нещадно поливать его кипятком, нагревать ключ зажигалкой, брызгать в сердцевину различные размораживатели. А если бы на автомобиле был установлен электропривод замка багажника, эта проблема бала бы решена сама собой.

С установленным на автомобиле электроприводом можно выполнять открывание и закрывание двери багажника при помощи ключа. Ранее подобным дополнением комплектовались исключительно производимые за границей автомобили. Однако в последнее время большинство отечественных транспортных средств имеет электропривод открытия багажника в числе своих штатных устройств. Если же случилось так, что приобретенный автомобиль не оборудован подобной полезной опцией, печалиться не стоит, ведь электропривод багажной двери можно установить своими руками.

Система автоматического открытия и закрытия багажника лада приора 2170 (седан) — интернет-магазин мета-с

Краткое описание:1.Привод устанавливается с одной стороны багажника (с правой), в неиспользуемом пространстве. Одним своим концом шарнирно закрепляется на кузове автомобиля, другим выдвигающимся концом связан с петлей крышки. 2. В комплект входит привод, блок управления, провода, переключатели (полный комплект для установки). 3. Управление приводом осуществляется штатным переключателем из салона (открытие и закрытие в одно нажатие), в багажнике через кнопку закрытия (закрытие), либо дистанционно через доп. канал с брелка сигнализации (открытие и закрытие). 4. В механизме имеется защита от защемления (рука, негабаритный груз) при срабатывании механизм (крышка) останавливается. Гарантия — 2 года. Страна изготовитель — Россия.

ВНИМАНИЕ! Крышка багажника является источником повышенной травмоопасности, поэтому при ее закрывании будьте предельно осторожны, особенно если рядом находятся дети. Состав комплекта: Механизм…………………………………

1 шт Кронштейн крепления к кузову ………….1 шт

Крепеж для крепления кронштейна: Винт М6*40 ……………………………1 шт Гайка М6 ……………………………….1 шт Шайба гровер М6…………………….. 1 шт Винт 4,2*16 самонарезающий……….. 2 шт

Крепеж для крепления планки с роликом:Винт М5*12 ……………………………2 шт Шайба гровер М5…………………….. 2 шт Гайка М5 ……………………………….2 шт Жгут электропроводки в сборе с МО ……1 шт Блок управления …………………………..1 шт Выключатель ………………………………1 шт Зажим для врезания в жгут автомобиля….2 шт Колодка выключателя трехконтактная ….1 шт Технические характеристики:Диапазон рабочего напряжения…………………………………….10,8-15 В Потребляемый ток, не более…………………………………………8А Температура эксплуатации………………………………………… -35… 50° С Время открытия или закрытия при напряжении питания 13,5 В и номинальном усилии…………………………….не более 4 сек. Уровень шума не более………………………………………………58 дБ

Способы реализации электропривода

Всего существует два типа привода крышки багажника: пневматический и электрический. Первый кажется сложнее за счет того, что в нем имеется компрессор, ресивер, да и воздух постоянно находится под давлением. Стоимость таких конструкций довольно высокая, зато надежности им не занимать. За такими механизмами нужно следить как можно внимательнее, потому как высокое давление оказывает влияние на элементы устройства.

Открывание и закрывание багажника должно осуществляться сразу несколькими способами. Рекомендуется ставить кнопку на торпеде или водительской дверце. Параллельно этой кнопке можно установить реле, управляемое сигнализацией или дистанционным центральным замком. В продаже можно встретить различные устройства для реализации открывания и закрывания дверей. На автосигнализациях и дистанционных ЦЗ имеется несколько резервных каналов, которые и подключаются к кнопкам привода управлением открывания крышки багажника. Но об этом более подробно будет рассказано далее.

Вопросы эксплуатации, обслуживания и ремонта амортизатора

Современные амортизаторы крышки багажника очень надежны и долговечны, они рассчитаны на тысячи циклов работы в самых жестких условиях. Однако для продления срока их срока службы следует соблюдать несколько простых рекомендаций. Например, в зимнее время года следует открывать багажник без рывков, желательно помогая крышке подняться. Также не следует рывком доводить крышку багажника до верхней точки, так как это приводит к чрезмерному росту давления в газовой пружине и к ее износу. Наконец, нельзя подвергать амортизаторы ударам, не рекомендуется их разбирать (так как внутри находится газ под высоким давлением) и т.д.

Амортизаторы крышки багажника не нуждаются в специальном техническом обслуживании и в ремонте. При выработке ресурса или при неисправности данное устройство меняется на новое.

При покупке новых амортизаторов следует выбирать те модели, которые рекомендованы производителем автомобиля. Конечно, возможны и замены, однако не стоит менять амортизаторы с динамическим демпфированием на амортизаторы с гидравлическим демпфированием. В этом случае изменятся нагрузки на крышку багажника и детали кузова, да и с установкой могут возникнуть проблемы.

Выполнять замену амортизаторов лучше в паре. При замене следует соблюдать способ установки амортизатора — штоком вниз или штоком вверх в зависимости от его типа (о чем было сказано выше). Порядок снятия и установки газовых пружин указан в инструкции по ТО и ремонту данного конкретного автомобиля, эта работа обычно не требует специальной квалификации (но лучше доверить ее выполнение специалистам, если автомобиль на гарантии).

Электропривод замка багажника: особенности функционирования

Принцип работы механизма открытия и закрытия багажника

Подобный механизм состоит из небольшого числа деталей:

мотор;
пара реле с четырьмя контактами;
шток толкающего типа;
предохранитель;
кнопка для управления механизмом.

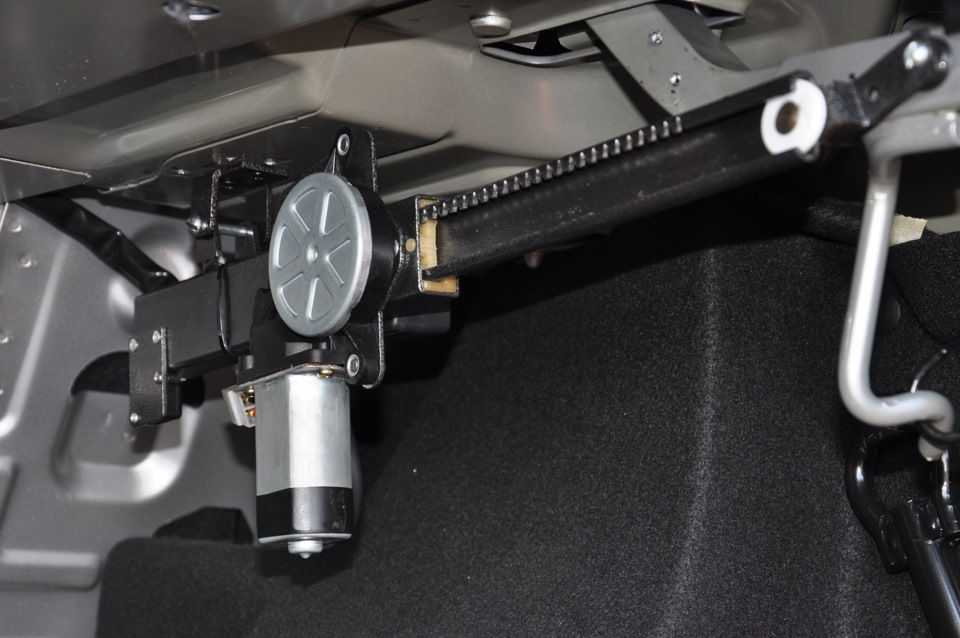

Установленный сервопривод двери багажника

Привод, отвечающий за работу штока, представлен в двух разновидностях. Более распространённым вариантом является механизм с мотором. Он отличается высокой практичностью и выносливостью, что объясняет его востребованность. Привод с магнитными пластинами не получил такого широкого спроса, поскольку он является сложным и проблемным. Его работа основана на взаимодействии реле с магнитными пластинами.

В результате подачи питания на реле шток оттягивается, что приводит к открытию крышки на багажнике. Старые модели ВАЗ не предназначены для такого механизма. На таких авто подобные механизмы оказываются непрактичными. В процессе монтажа придётся проводить сложную модернизацию, которая часто оказывается нерациональной.
