Открывание багажника с брелка сигнализации и кнопки в салоне (часть №1)

Комбинация кнопок управления

Если силового реле нет в наборе, то его можно докупить отдельно

Важно, чтобы в наборе был специальный диод. Особенностью этой детали является то, что диод пропускает ток определенного заряда только в одну сторону

Соответственно, требуется его корректная установка. Белая полоска на детали, обозначающая плюсовую сторону, должна быть развернута к красному проводу, а минусовой контакт – к черно-желтому отрицательному кабелю. Для корректного подключения необходимо соответствовать схеме, расположенной ниже.

Как открыть багажник с брелка сигнализации StarLine A93

После активации дополнительного канала один можно осуществить дистанционное открытие багажного отделения. На модели Starline A93 2Can 2Lin и автомобиле Лада Гранта данная опция осуществляется следующим образом:

• на брелоке длительно жмется вторая кнопка вплоть до соответствующего мелодичного сигнала (не менее 3-х секунд);
• далее коротко кликается первая клавиша.

После этого автомобиль трижды моргает габаритами, а также подает импульс на открытие багажника. В случае, если режим охраны активирован, то все двери останутся заблокированными, а отключится только датчик удара (для закрытия багажника). При этом на экране брелока отобразится открытая дверь отсека.

Как закрыть багажник с пульта Старлайн А93

Закрытие отделения происходит вручную из-за того, что современные автомобили не имеют доводчиков. Если автомобиль стоит в режиме охраны, то спустя пять секунд произойдет обновление статуса и замок отсека будет заблокирован. При этом пуль издаст звуковой сигнал, а символ открытой двери пропадет с экрана брелока. Повторно открыть багажник можно либо за это время, либо после очередной команды (вторая кнопка длительно, затем первая коротко).

Установка кнопки открытия багажника — поэтапная инструкция

Сам процесс подключения кнопки открытия багажника лучше начать с изучения инструкции к сигнализации. В схеме подключения следует посмотреть, провод какого цвета от «сигналки» идет на открытие крышки багажника. В большинстве случаев это желто-красный провод.

Если так, то схема подключения кнопки будет выглядеть следующим образом:

Далее можно приступать к выбору места установки кнопки и монтажу всех элементов.

Рассмотрим порядок выполнения работ на примере автомобиля ВАЗ-2107:

В подкапотном пространстве устанавливаем реле. Это место будет оптимальным, поскольку не нужно будет очень далеко тянуть плюсовой провод до кнопки, да и место под приборной панелью найди сложнее. Прикрепить реле можно, например, к креплению бачка стеклоомывателя

Очень важно при монтаже всех элементов обеспечить надежную герметичность и изоляцию контактов;
Далее сквозь штатное отверстие всех проводов прокладываем два новых провода — на кнопку и непосредственно на сам активатор;

Проводим проводку до багажного отсека по салону. Делать это проще всего под ковролином, где проходят штатные провода;
По багажнику провода, идущие на активатор, тоже соединяем к основному пучку проводов, крепим связку изолентой или хомутами;

Устанавливаем активатор на замок крышки багажника

Тут следует учесть, что электропривод может работать как на втягивание, так и на толкание. Для изменения выполняемого действия достаточно изменить полярность подключения.
Для подключения активатора необходимо снять замок, открутив две гайки, и просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Не будет лишним закрыть активатор и замок кожухом — это защитит механизм от пыли, грязи и механических повреждений;
Затем ищем наиболее подходящее место для установки кнопки. В «семерке ВАЗ» неплохим вариантом станет место на пластиковой накладке слева от водительского сидения — так кнопка всегда будет под рукой;
Установка кнопки выполняется очень просто: просверливается отверстие в накладке, вставляется кнопка, надеваются клеммы. Минусовой провод можно подключить тут же, на болт крепления накладки — работа выполнена! Можно проводить тестирование.

ВИДЕО ИНСТРУКЦИЯ

Полезные советы

Перед началом работы с электрикой следует определить для себя, будет ли крышка багажника открываться с кнопки на брелке сигнализации. Если да, то нужно установить, что она выдает на соответствующий провод — «плюс» или «минус», поскольку электропривод может работать как на втягивание, так и на толкание (зависит от полярности подключения).

К выбору активатора тоже следует подойти ответственно. Не стоит покупать дешевые китайские аналоги, лучше остановить свой выбор на заводском ВАЗовском электроприводе.

Управление замком багажника

Сервопривод открытия багажника – вещь удобная, особенно когда руки заняты. Вы наверняка уже сталкивались с этим на парковке гипермаркета. Автопроизводители облегчают загрузку, добавляя радиоуправление открыванием с штатного радиоключа или даже управление жестами – например, на новом Ford Kuga достаточно провести под задним бампером ногой, чтобы багажник открылся.

Но на старых машинах, да и на нынешних бюджетных иномарках придется все равно поворачивать ключ или нажимать кнопку на крышке. Эта проблема давно решена сервисными функциями сигнализаций: в них реализуется либо встроенное силовое реле, либо настраиваемый дополнительный канал для реле внешнего. Они активируются при нажатии нужной клавиши или комбинации клавиш на брелоке, после чего дают кратковременный импульс на отдельно устанавливаемый электромеханический привод, либо дублируют нажатие кнопки на дверце. У современных автомобилей, где бортовая электроника интегрирована в общую цифровую сеть, открыть багажник иногда можно командой по CAN-шине, никаких дополнительных устройств и подключений не требуется.

Возможно управление замком багажника и на Старлайн A93. Для этого нет жестко специализированного канала, но предпочтительно применение для этого канала 1, как указывает и инструкция по установке.

Кнопки управления на брелках StarLine A93

Флекс-канал 1 в режиме управления багажником активируется следующим образом:

• длительно нажать кнопку 2 на брелоке;
• сразу же нажать кнопку 1 кратковременно.

После этого брелок издаст три мелодичных сигнала, а автомобиль подаст три световых сигнала. Если автомобиль снят с охраны, то импульс на открытие багажника будет подан без дополнительных действий. Если машина стоит на охране, то при открытии багажника двери останутся заблокированными, статус охраны не изменится, но встроенный датчик удара будет отключен. Если к сигнализации подключен какой-либо дополнительный датчик (для этого предусмотрен специальный разъем), то он также отключится.

Видео: Лада Гранта, открывание багажника с пульта сигнализации StarLine

Что делать, если багажник не открывается?

Обязательно убедитесь, что при нажатии нужной комбинации клавиш брелок подает тройной сигнал – это указывает на то, что сигнализация приняла команду.

Если на автомобиле установлен дополнительный сервопривод для открытия багажника, то внимательно вслушайтесь: щелчок со стороны крышки багажника при отработке команды укажет, что питание на сервопривод подается, но он либо сломан (повреждена внутренняя зубчатая рейка или шестерня, приводящая ее в движение), либо не работает механизм разблокировки, связанный с сервоприводом.

Для работы сервопривод связывается жесткой тягой с механизмом замка так, чтобы при срабатывании привода имитировать ручное открытие замка. Если тяга изогнута или слетела (к замку ее крепят винтовым зажимом), то отработавший сервопривод не откроет багажник. В конце концов, сам замок может замерзнуть.

Отсутствие шума укажет на повреждение проводки, отказ силового реле управления сервоприводом или перегорание предохранителя. В этом случае стоит обратиться к автоэлектрику или ознакомиться с инструкцией по установке и эксплуатации Старлайн А93. Так же стоит сделать, если для управления открыванием не использовался дополнительный сервопривод.

В случаях, когда нажатие комбинации кнопок 2+1 не приводит к нужной реакции на брелоке, проверьте правильность настроек сигнализации:

1. Снимите автомобиль с охраны.
2. Не включая зажигания, быстро пять раз нажмите сервисную кнопку Valet в салоне автомобиля
3. Должны прозвучать пять сигналов сирены и один сигнал брелока, на его экране появится надпись AF – сигнализация вошла в режим настройки.
4. Войдите в меню AF (сервисные и охранные функции), сначала длительно нажав кнопку 3, затем (после короткого писка) еще раз кратковременно.
5. Теперь кнопками 2 и 3 перелистывайте различные функции сигнализации, которые будут отображаться в виде «10-4», где 10 – номер функции, 4 – ее настройка. Перелистайте до функции 13 – она управляет каналом 1. Для управления багажником корректное значение должно быть 13-1. Если на экране Вы видите другое, установите функцию в нужное значение, нажимая кнопку 1.
6. После этого сохраните настройки, включив зажигание.

Если Вы используете мобильное приложение StarLine для управления сигнализацией, то возможно настроить и управление багажником из него (если это не сделано ранее). Так как в приложении можно активировать только один канал, то задайте правильный в настройках самой сигнализации: вышеописанным способом установите функцию 20 в значение 20-1.

Печатная плата управления актуатором багажника

Если у вас обычное автомобильное реле, то можно сделать все на проводах и держателях предохранителей. Но я решил сделать всё аккуратно и изготовить печатную плату, реле у меня по размерам небольшое и предназначено как раз для припаивания на плату.

Схему платы  рисовал в специально предназначенной для этого программе Sprint-Layout 6. Макросы (эскизы) под моё реле и предохранитель есть в программе, так что осталось все это разместить и соединить в нужной последовательности. Вот что у меня получилось.

Если кому надо, то вот макет моей нарисованной платы: скачать архив.

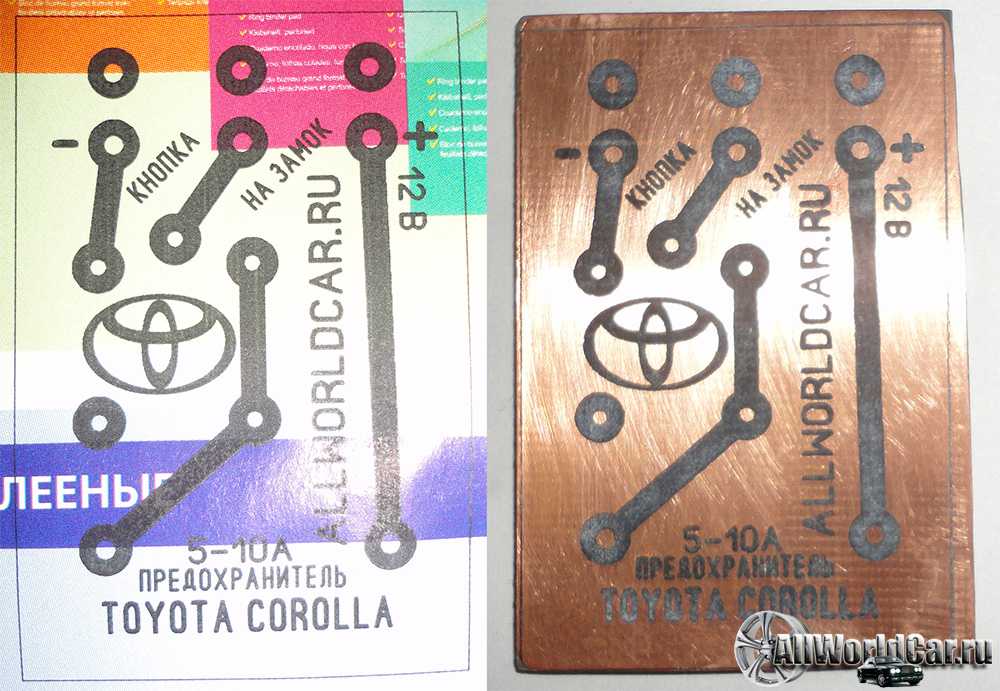

Перенос рисунка печатной платы на текстолит

Далее переносим изображение на текстолитовую плату, для этого печатаем лазерным принтером, с выключенным режимом экономии тонера, на глянцевом журнале или глянцевой фотобумаге макет платы. Не забываем поставить галочку зеркально в программе во время печати, так удобнее, чем сразу рисовать плату в зеркальном отражении. Прикладываем распечатанное изображение на плату и гладим утюгом.

Изготовление печатной платы управления замком багажника

Тщательно растираем наш макет на плате, затем убираем бумагу, удобно это делать под струёй воды, наш отпечаток на плате уже никуда не денется, если не переусердствовать. Есть конечно и более качественные способы переноса изображения макета на плату, но данный способ я считаю самым простым и доступным, не считая рисования платы вручную перманентным маркером.

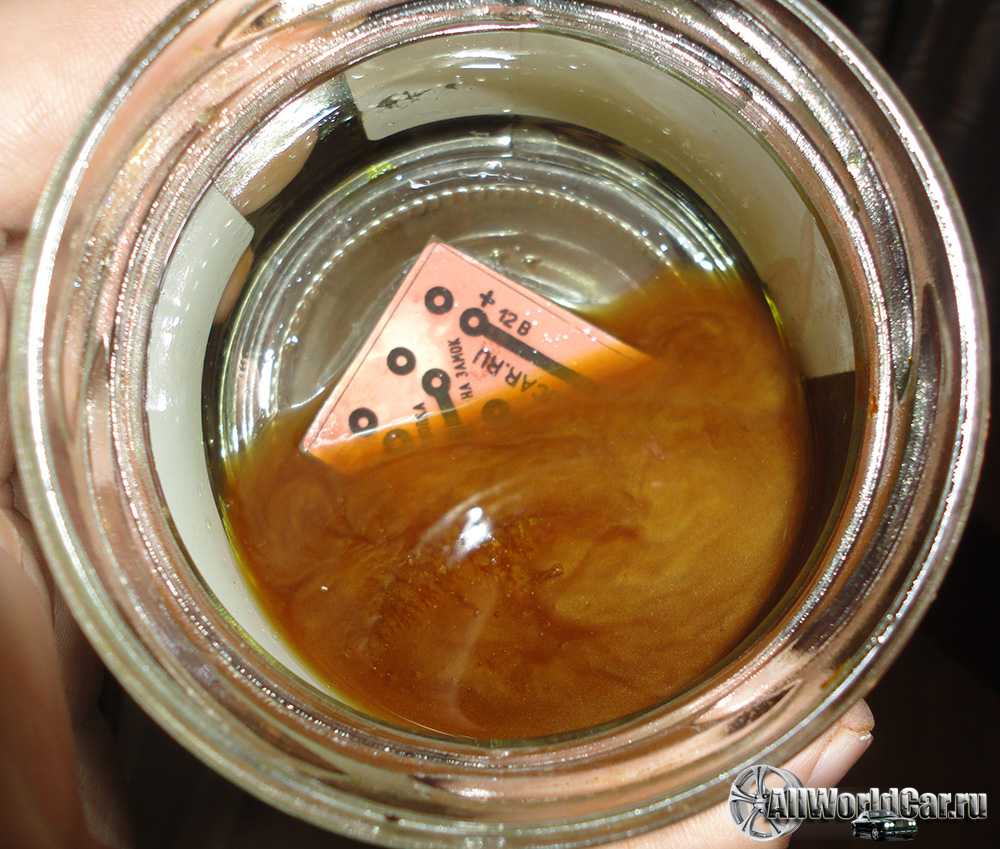

Травление печатной платы

Далее на подготовленной плате необходимо убрать лишнее покрытие меди, опускаем плату для травления в раствор хлористого железа FeCL3 с водой (концентрация на глаз, ну или по инструкции 250 грамм на 1 литр воды). Всё что было напечатано останется, а лишняя медь раствориться. Не забываем время от времени шевелить плату. Скорость травления зависит о  концентрации железа хлорного и температуры воды,  а также от интенсивности помешивания, в среднем 30 минут.

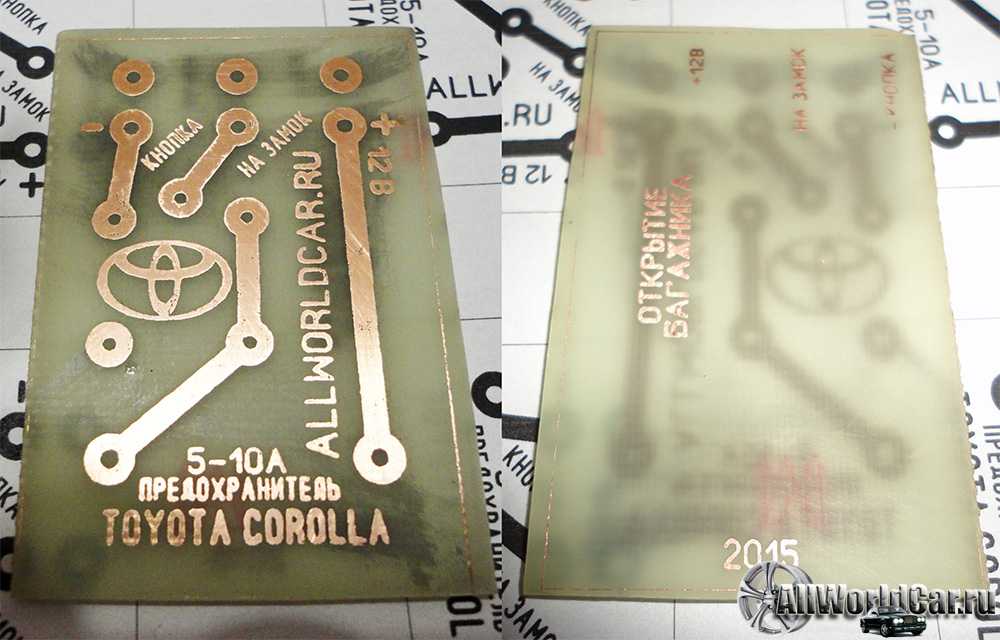

Печатная плата травиться в растворе железа хлорногоПлата управления актуатором багажника после травления

Далее сверлим технологические отверстия на плате, удобно сверлить шуруповёртом, в будущем хочу приобрести на aliexpress моторчик с цанговым патроном как раз для этих целей. Вот кстати ссылка на раздел с минидрелями, выберете себе по вкусу и кошельку, а вообще там много чего полезного можно приобрести, рекомендую.

Лужение и пайка электронных элементов на печатную плату

Далее необходимо залудить плату, особенно токопроводящие дорожки, это уменьшит сопротивление проводника, сохранит от коррозии и окисления, и паять будет намного удобнее. Проходим мелкой наждачкой по плате, обезжириваем при необходимости, смазываем дорожки паяльной кислотой или флюсом, я рекомендую паяльную кислоту. Сильно нагретым паяльником берём небольшое количество припоя и водим по дорожкам. Осталось только припаять на плату электронные компоненты и провода.

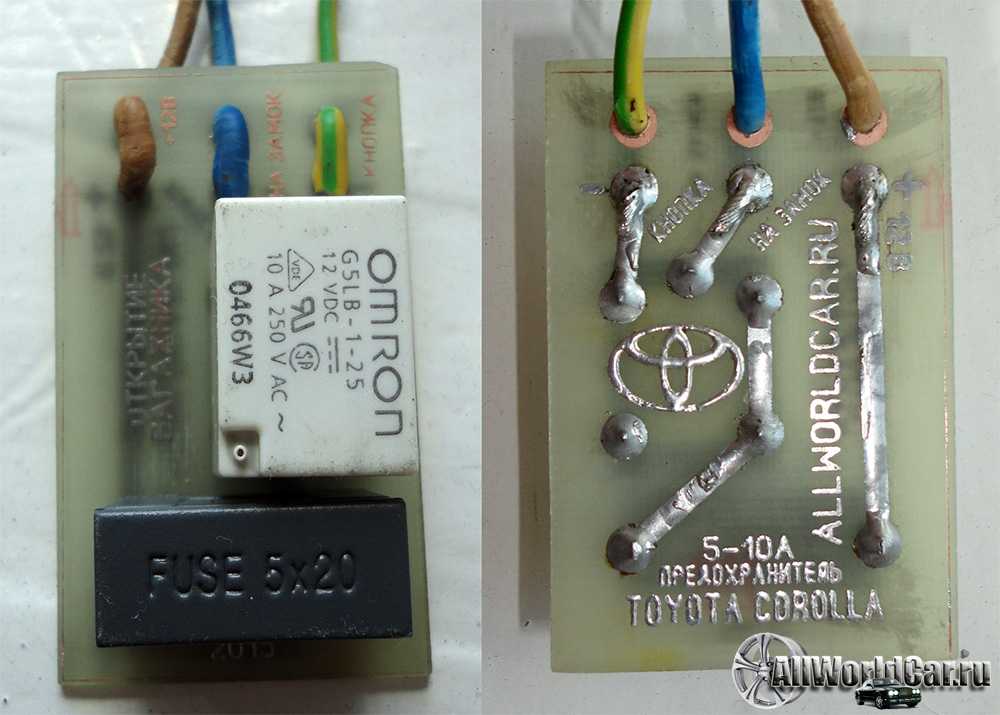

Готовая плата управления замком багажника

На этом на сегодня всё, в следующей статье будем всё это крепить на автомобиль для реализации намеченной цели — сделать открытие багажника при помощи сигнализации и кнопки в салоне, так что ждите продолжения.

Электрическая схема подключения привода замка багажника.

Электрическая схема подключения соленоида (актуатора) отпирания багажника

Я нарисовал стандартное автомобильное реле, 4 или 5 контактов не имеет значения, у меня в дальнейшем описано реле omron G5LB-1-25 на 10А из поломанной стиральной машинки, но принципиально они кроме размера, сопротивлением обмотки и громкостью срабатывания ничем не отличаются.

Опишем электрическую схему подключения соленоида замка багажника: на 87 и 85 контакты реле подаём постоянный плюс, предварительно пустив его через предохранитель на 5-10 ампер, постоянный плюс я взял от питания автосигнализации, всё-равно тянул провод от неё. На 30 контакт цепляем сам электрозамок, по нему побежит положительный заряд, второй провод от актуатора прикручиваем на какой-нибудь неокрашенный болт корпуса автомобиля, это будет отрицательный. На 86 контакт будет подаваться отрицательный импульс или от кнопки, или от дополнительного канала сигнализации.

ВАЗовская кнопка 2822.3710-02 имеет три контакта, на 3 контакт цепляем сигнализацию, от 1 тянем провод на 86 контакт реле, а 2 контакт на корпус автомобиля. Если кнопка не нужна, соответственно провод от сигнализации цепляем напрямую на 86 контакт. Вот в принципе и вся схема, всё проверено и всё отлично работает.

Проблемы при открывании багажника и их устранение

В некоторых случаях отпирание отсека не происходит. Если владелец столкнулся с этой проблемой, необходимо проверить следующие узлы:

• питающий элемент пульта. Из-за слабого заряда батареи пульт просто не отдает корректную команду или передает искаженный диалоговый код. Соответственно, центральный блок не может правильно расшифровать его и выполнить команду. Аналогичным образом следует проверить аккумулятор автомобиля. Возможно, причина именно в его слабом заряде, имеющем такие же последствия. Прямым сигналом к тому, что автомобиль не принял команду, является отсутствие подтверждения в виде троекратного моргания габаритами;
• сервопривод багажника. Возможно, проблема носит механический характер. Поэтому, после нажатия соответствующей команды необходимо прислушаться. Специальный щелчок в районе багажника подскажет, что сервопривод получает ток, но необходимо проверить исправность элементов (рейки, шестерни и самого замка), почистить и смазать их, чтобы избежать заедания. Также желательно продиагностировать жесткую тягу.
• проверить значение функции. Возможно, данная опция не активна для дополнительного канала 1. Для этого необходимо войти в меню программирования. Нужно снять автомобиль с охраны, а затем пять раз нажать сервисную кнопку Валет для перехода в режим настроек. После включения зажигания автомобиль пять раз моргнет фарами и подаст пять звуковых сигналов. При помощи нажатия на третью клавишу осуществляется вход в соответствующее меню (AF). Нажатиями кнопок два и три нужно перелистнуть меню до нужной функции (13) и задать ей параметр 1. Настройки будут сохранены после выключения зажигания.
• прошивку. Не всегда современная прошивка корректно взаимодействует с сервоприводом багажника и силовым реле. Иногда откат на более ранние версии прошивки может решить проблему;
• сохранность проводов и правильность подключения. Необходимо вооружиться тестером и контрольной лампой. С их помощью можно проверить все провода на наличие постоянного контакта. Также нужно проверить правильность расположения диода (плюс с белой полоской – к красному проводу, минус – к черно-желтому кабелю);
• микропроцессорный блок. Центральный блок сигнализации отвечает за корректность выполнения команд. Из-за попадания внутрь влаги он может замыкать и сбоить. Поэтому можно аккуратно разобрать корпус модуля, убедиться в отсутствии поврежденных элементов. При наличии влаги необходимо просушить его, а контакты – смазать спиртом. Желательно не использовать для сушки фен – это может повредить микроконтакты и дорожки платы;
• контроллер. При его неправильной установке (выше, чем надо) дверь багажника все же открывается, но недостаточно для того чтобы концевой переключатель сработал и отдал системе соответствующую команду. Необходимо попробовать поднять крышку отсека рукой. Если сигнализация не сработала, значит, команда была выполнена корректно, нужно только провести механическую регулировку контроллера.
