16 динамики в штатные места приора

Из чего сделать проставки под динамики

Как правильно сделать проставки в передние двери под фронт?Интересует какой материал лучше взять, какой толщины должны получиться и если у кого-то есть чертёжик — поделитесь плиз. Как лучше их крепить?

ps: видел что Bloom предлагал на MLC это в faq поместить, но никто так и не удосужился это сделать.

Ща фотоотчет небольшой скину по проставкам

Берем фанеру (я брал 15мм) по штатному динамику обрисовываем внешнюю сторону. Нажмите для просмотра прикрепленного файлаВнутреннюю сторону, приблизительно, от шаблона с коробки.

Далее берем шуруповерт. Сверло, кому какое нравится. Высверливаем по внутреннему контору дырдычки. Нажмите для просмотра прикрепленного файла

Мастикой не мазал. Ничем не пропитывал. Прикрутил прям на сплен.

Всем спасибо за внимание. Титус, спасибо

ЗЫ, Я не стал морочиться с эпоксилином.Прикрутил их в треугольники. Нажмите для просмотра прикрепленного файла

Титус, спасибо. ЗЫ, Я не стал морочиться с эпоксилином.Прикрутил их в треугольники. Нажмите для просмотра прикрепленного файла

Результатом доволен

А вдруг..

Красота получилась

Надеюсь аудитория не будет против, если я выложу свои фото по приготовлению проставок

Вырезать из фанеры сразу не стал. Решил опробывать на кошках картоне.Внешний контур обрисовал по штатной колонке.

Внутренний контур, удачно получилось обрисовать по декоративному кольцу от новых динамиков.

Вырезал проставочку из картона, примерил на динамик + проверил расположение отверстий под саморезы в дверь (все идеально совпало)

Теперь смело, без страха в штанах, все то же самое сделал на фанере. Вместо ножа и ножниц — электролобзик и дрель

Вырезал

Примерил

Напильником, а после нулевкой, обработал «грубые» места.Динамик к проставке прикрутил на 8 саморезиков.

Вот тут поподробней

Чем и какие места необходимо загерметизировать?

Вот тут поподробней

Чем и какие места необходимо загерметизировать?

Я герметизировал места прилегания динамиков к деревяшкам и самих деревяшек к двери. Сделать это можно разными путями — вплоть до того, что закатать всю деревяшку виброй (отодрав от нее фольгу), либо надрать с вибры смолы, скатать пальцами жгутики диаметром миллиметров 5 и один жгутик между деревяшкой и дверью, вторым «обмотать» динамик в месте стыка и собрать все это на шурупах. Я делал жгутиками

Что-то сделал я проставки в 16мм, а обшивка теперь не встает на место. При том даже, что подрезал (вместе с рукой )))) по кругу изнутри пластик. Там в передней части нет выступающего ребра.

Шо делать, тоньше проставки или где?

меня вот мучает вопрос,как поставить 8″ «эстрадники». может у кого был опыт?

ps я дико извеняюсь что пишу в несколько сообщений,на кпк какой то ограничитель символов))не сочтите за флудера или карьериста)))

Изготавливал проставки-подиумы под штатные крепления. Изначально хотел из 8 мм сделать, но по рекомендациям Пашки kurd нашел кусок фанеры толщиною 16 мм

Результат собраной двери и новым динамиком, карту под подиум мм на 5 подрезал, на двери в месте крепления динамика проклеен битопласт (фотал ночью телефоном)

клемки обжаты + пропаяны.

кроссоверы крепил возле ручки, там есть углубление в карте двери, ну вообще нужно смотреть где есть такие свободные места, я кроссовер немного наживил, снял пистоны с карты и примерял все это дело — влазит, не влазит.

Изготавливал проставки-подиумы под штатные крепления. Изначально хотел из 8 мм сделать, но по рекомендациям Пашки kurd нашел кусок фанеры толщиною 16 мм

Результат собраной двери и новым динамиком, карту под подиум мм на 5 подрезал, на двери в месте крепления динамика проклеен битопласт (фотал ночью телефоном)

клемки обжаты + пропаяны.

кроссоверы крепил возле ручки, там есть углубление в карте двери, ну вообще нужно смотреть где есть такие свободные места, я кроссовер немного наживил, снял пистоны с карты и примерял все это дело — влазит, не влазит.

Спасибо! Я думаю достаточно там ее, фанера довольно ровная. Все стало плотно, колбасу во многих местах выдавило.

Если нет желания подрезать карту, есть вариант взять фанерку по-тоньше, 10 мм, как и писали выше.

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Здесь говорим только про акустику. Как установить магнитолу в Гранту читайте здесь.
В нелюксовых комплектациях карты дверей даже не имеют отверстий под динамики – только перфорацию в пластике.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

  • Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
  • Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
  • При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
  • Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
  • Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
  • Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Артикул сеток для заказа онлайн: передняя левая — 21906102097, передняя правая – 21906102096.
Заводские сетки встают вровень с картой двери и позволяют нормально открывать бардачок.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

  • подсоединить акустические кабели, соблюдая полярность;
  • зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
  • установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Если делаете проставки самостоятельно, помните: НЕ фанера может лопнуть при установке. Слишком большая толщина (более 10 мм) не даст поставить штатные сетки динамиков от Лады.

Порядок действий такой:

  • делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
  • вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
  • ставим проставку на 4 самореза;
  • в нее устанавливаем колонку – соблюдаем полярность!;
  • устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

Лада Приора Седан »quartz» › Бортжурнал › Установка »16» динамиков.

— Всем доброе время суток тот кто следит за моими обновлениями.

И так долго я думал над тем какие динамики себе поставить в передние двери не в плане фирмы и мощности а в плане диаметра,т.е. установить на места штатных мест динамики с размером »13″, ну я не искал легких путей прочитав пару статей про установку »16» динамиков в передние двери.И так купил я динамики фирмы KICX «16» (в комплекте пищалки, фильтра, полно саморезов ну и сами динамики).

1) Перед покупкой динамиков я виброизолировал(STP 1.5mm.) и обезшумил(сплен 5мм.) передние двери внутреннюю и наружную сторону(Сплен клеял только на наружную сторону, на фото еще сплен не поклеян. (так как фото сделал днем а сплен клеял ночью).

2) В первую очередь я не хотел портить облицовку двери т.е. установить динамики так что бы не резать заводской пластик и что бы динамик с внутренней стороны не касался облицовки и не резать металл в двери что у меня избежать не получилось так как нужно очень толстый подиум порядка 15мм, в итоге от такой толщины динамик будет касатся облицовки и при игрании динимака будет дребезжание облицовки.

3) Установка динамиков началась с выреза подиумов по шаблону который был в коробке. Материал я взял фанеру толщиной 10мм., После того как подиумы были вырезаны я их покрасил что бы избежать отслоения фанеры от влаги.

4) Вырезать металл в дрерях у меня избежать не получилось не долго думая я взял в руки подиум и по нему отметил круг немного сместив в правую верхнюю сторону так что бы левое нижнее отверстие осталось(это водительская дверь), и так же с пассажиркой отметил по подиуму только в обратном порядке сместил подиум левее и выше так что бы правое нижнее отверстие осталось. (вырезал металл я методом высверливания), Первую дверь делал дольше чем вторую так что бы не на делать лишнего ( и еще при высверливание металла или резке чем либо БУДЬТЕ ВНЕМАТЕЛЬНЫ! НЕ ПЕРЕБЕЙТЕ ПРОВОДКУ КОТОРАЯ ИДЕТ С ВНУТРЕННЕЙ СТОРОНЫ ДВЕРИ).

5) После проделаной работы огаленный металл я покрасил что бы не было появление ржавчины, после чего дал высохнуть после чего проклеял его вибропластом( там где неровности я подгонял все вибропластом что бы поверхность под подиум была преблезительно ровная) после чего сверху вибропласта я проклеял сплен и закрепил подиум намертво, при установки динамика подиум я проклеял тоненькой полосочкой сплена и закрепил динамик после чего подключил динамик к фильтру.

6) Установка пищалок на пластиковые треугольники: пищалки установить не сложно первую пищалку я поставил под таким углом как пощитал правельным а вот со второй пришлось по возится немного чтоб она соответствовала другой.

7) Установка фильтра: фильтр я установил на внешнюю стороны филенки(сразу над подиумом (см.ФОТО).) так как с внутренней стороны со стекл вода поподает внутрь двери а фильтра боятся воды так как там есть прорези в корпусе для тепло отвода.Описал самое основное если возникнут какие либо вопросы с радостью отвечу.Цена указана только за комплект динамиков.

— Ну вот собственно говоря и все в принципе ничего сложного если иметь ровные руки)))Всем спасибо, и за ошибки в словах, если есть, простите))— Будьте внимательны на дорогах!

Шпаргалка

Вместо заключения подытожим:

  1. В Гранту можно воткнуть бюджетный звук на сумму в 20000 рублей и выше.
  2. Подиумы в передних дверях = невозможно открыть бардачок.
  3. 16 см динамики в передние двери – резать металл двери либо готовить проставки с заводской облицовкой динамиков.
  4. Акустическая полка закрывает крепления ISOFIX.
  5. Аудиоподготовка тянет провода только в двери.
  6. Артикулы для заказа облицовок и креплений динамиков – в разделе «Установка динамиков в задние двери».

Проставки под 16 см динамики для Лада Гранта, Лада Калина 2, Datsun в Лада Тюнинг Шоп★ Низкие цены ★ Звоните: 8-919-819-40-37 Гарантируем доставку по РФ и высокое качество товара

Специально спроектированные Проставки для штатной установки 16 см динамиков в передние двери Лада Гранта и Лада Калина2 БЕЗ резки металла.

1. Легкий монтаж – тыльная сторона полностью повторяет кривизну металла двери. Лицевая полностью повторяет кривизну обивки двери.

2. Проставки встают ровно и плотно между металлом двери и обшивкой двери.

3. Саморезы для крепления проставок в комплекте.

4. Динамики устанавливаются на обивку двери. Используются сетки, которые идут с колонками. Звук идет в салон а не под обивку.

Комплект поставки: проставки (левая и правая) и 8 саморезов для крепления проставок к двери.

Отправка Почтой: ДА возможна

Отправка транспортной компанией: ДА возможна

При установке новых динамиков в двери далеко не все штатные места могут обеспечить их правильную посадку. В таких случаях выручают подиумы или так называемые «проставочные» кольца. Но в их установке тоже есть свои тонкости:

1. Самый правильный вариант крепления колец (и динамиков) — на металл двери. При этом кольца должны иметь такие размеры, чтобы динамик не играл под обивку (как на рисунке). В противном случае пространство между обивкой и металлом двери будет играть роль резонаторной камеры, и звучание вряд ли обрадует. Да и сама обивка будет заметно «подыгрывать».

2. Крепить кольца (и, соответственно, динамики) на обивку — тоже не самый лучший вариант. Обивка не обладает нужной жёсткостью и будет резонировать. Исключение могут составлять лишь среднечастотные динамики «эстрадных» систем, но только в том случае, если обивка делается предельно жёсткой, не подверженной вибрациям и надёжно (не на штатных пистонах) крепится к металлу двери. Штатные частично укреплённые обивки не обеспечивают динамикам должного акустического оформления.

3. Не бойтесь сделать подиумы тяжёлыми (в разумных пределах). Это уменьшит вибрации, которые динамик передаёт на дверь, звучание с массивными подиумами обычно намного лучше.

4. Старайтесь при изготовлении подиумов избегать образования «тоннелей» позади динамика. Это негативно влияет на звучание и является причиной резонансов на отдельных частотах. Если по-другому сделать сложно, оклейте внутреннюю часть подиума любым лёгким пористым звукопоглощающим материалом.

5. Самый распространённый материал для подиумов — фанера или МДФ. Не забывайте, что в автомобиле этот материал может впитывать влагу, поэтому обязательно защищайте такие элементы. Например, их можно покрасить любой подходящей для этого краской.

Информация подготовлена агентством автомобильных новостей “Автолайн”

Как изготовить проставочные кольца для динамиков

Потребуется: фанера, дрель, лобзик, герметик, лак.

Толщина, ширина и другие размеры проставок под колонки рассчитываются в каждом случае индивидуально, поэтому универсальных размеров проставок нет. Схемы представленные выше могут выступать в качестве шаблона, который будет дорабатываться по месту.

Общая толщина проставки определяется индивидуально. Примерно, для посадочной глубины динамиков 52 см. должны подойти проставочные кольца толщиной 16 мм.

Порядок действий:

  1. Определить наружный и внутренний диаметр колец (используя образец или динамик).
  2. Вырезать проставочные кольза лобзиком, предварительно просверлив отверстия для установки пилки лобзика.
  3. Скрепить все части проставки (если они составные), используя клей или саморезы.
  4. Примерить проставки на двери и доработать их при необходимости. Проследите, чтобы проставки плотно прилегали к поверхности, правильному расположению динамика ничего не мешает, обшивка двери устанавливается без проблем (доработать по месту).
  5. Покрыть кольца лаком в несколько слоев.

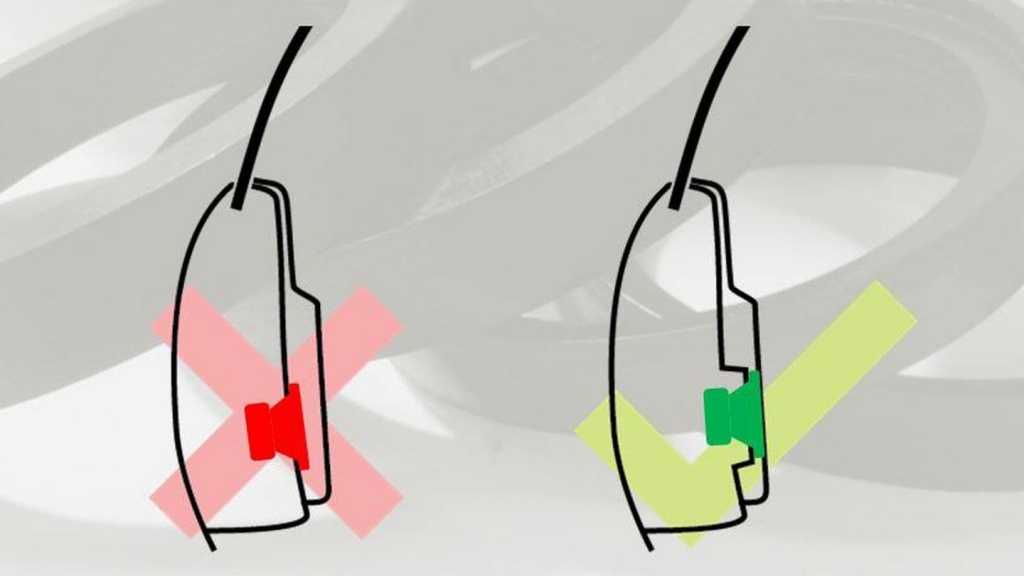

При установке проставок проследите, чтобы она и динамик были максимально плотно закреплены (под кольцо наклейте полоски виброизолятора), это исключит появление вибраций и дребезга. Закройте все щели, используя герметик. Рекомендуется совместить установку проставок вместе с шумоизоляцией дверей.

Напомним, новые динамики — это не единственный популярный аксессуар для Лада Приора.

При установке новых динамиков в двери далеко не все штатные места могут обеспечить их правильную посадку. В таких случаях выручают подиумы или так называемые «проставочные» кольца. Но в их установке тоже есть свои тонкости:

1. Самый правильный вариант крепления колец (и динамиков) — на металл двери. При этом кольца должны иметь такие размеры, чтобы динамик не играл под обивку (как на рисунке). В противном случае пространство между обивкой и металлом двери будет играть роль резонаторной камеры, и звучание вряд ли обрадует. Да и сама обивка будет заметно «подыгрывать».

2. Крепить кольца (и, соответственно, динамики) на обивку — тоже не самый лучший вариант. Обивка не обладает нужной жёсткостью и будет резонировать. Исключение могут составлять лишь среднечастотные динамики «эстрадных» систем, но только в том случае, если обивка делается предельно жёсткой, не подверженной вибрациям и надёжно (не на штатных пистонах) крепится к металлу двери. Штатные частично укреплённые обивки не обеспечивают динамикам должного акустического оформления.

3. Не бойтесь сделать подиумы тяжёлыми (в разумных пределах). Это уменьшит вибрации, которые динамик передаёт на дверь, звучание с массивными подиумами обычно намного лучше.

4. Старайтесь при изготовлении подиумов избегать образования «тоннелей» позади динамика. Это негативно влияет на звучание и является причиной резонансов на отдельных частотах. Если по-другому сделать сложно, оклейте внутреннюю часть подиума любым лёгким пористым звукопоглощающим материалом.

5. Самый распространённый материал для подиумов — фанера или МДФ. Не забывайте, что в автомобиле этот материал может впитывать влагу, поэтому обязательно защищайте такие элементы. Например, их можно покрасить любой подходящей для этого краской.

Информация подготовлена агентством автомобильных новостей «Автолайн»

В передние двери Лада Гранта можно установить динамики 13 см или 16 см. 13 см колонки устанавливаются в двери сразу, без применения проставок. А вот для установки некоторых 16 см колонок потребуется изготовление специальных проставок, а при установке отдельных моделей придётся пилят металл двери.

Основные неисправности

Желание выполнить установку 16 сантиметровых динамиков на Приору возникает из-за низкого качества звучания штатных колонок. Помимо полного отсутствия музыки, связанного с неисправностью проводки, владельцев Приор с заводской акустической системой приходится сталкиваться с:

  1. Хрипением.
  2. Шипением на большой громкости.
  3. Недостаточно громким звуком.

Решить проблемы позволит установка качественных аудиодинамиков, прежде всего – спереди. Такая модернизация значительно улучшает звучание аудиосистемы, не требуя значительных затрат.

Производители и цены аналогов

Автомобильные акустические системы разнообразны. Популярны среди водителей Приоры:

  • Mystery MJ-650, стоят 2000–2500 р.
  • Alpine SXE-1750s – стоимость от 3000 р.
  • Kicx STC 6.3 – цена 3000–3500 р.
  • Pioneer TS-A1600C, Цена от 4000 рублей.
  • Morel Maximo Coax 6 – приблизительно 4000 р.
  • Hertz DSK 165.3 – около 5000 рублей.

Цены указаны за комплект из двух динамиков. Конечно, это далеко не полный список. Выбор аудиосистемы ограничивается желаниями и возможностями владельца машины.

Установка динамиков (музыка) — Тюнинг и ремонт Lada Priora

Решил установить в свою приору вот такую музыку:

  • Голова Pioneеr DVH-3200UB (брал двд думал поставлю телек…итог больше года а телека все нет, не берите двд он не нужен в машине)
  • фронт Auditor rip 165 (дочерняя фирма Focal’а звук достойный играют чисто)
  • тыл Auditor RIP 165Cусилитель Blaupunkt GTA 470 (проверенный мной за много лет — мощный и надежный за свои деньги)

С установкой головного устройства не возникло никаких вопросов: вытащил заглушку, соединил разъемы питания, антенну, тюльпаны и поставил на место

С динамиками пришлось переделывать, поскольку штатные места под 13-ти дюймовые колонки, а у меня динамики на 16 дюймов. В итоге решил ставить проставочные кольца.

Режем металл двери. жалко, но нужно делать

Устанавливаем заднюю полку, смотрим чтоб ничего не задевало. и наслаждаемся хорошей музыкой! Провода от магнитолы идут на усилитель (к сожалению фоток нет), а уже с усилителя проложены на колонки

Установка передних динамиков 16 см в диаметре, установка колонок без распилов и подиумов

1. Установка передних динамиков 16 см в диаметре

2. Установка 16 колонок в Приору без распилов

3. Установка 16 динамиков в дверь без подиумов

Установка передних динамиков 16 см в диаметре

Наконец-то у меня появилась магнитола. Магнитола недорогая SoundMAX SM-CCR3037.

Купил динамики Mystery.

Как посоветовал друг взял 16, у них звук должен быть получше. Но вопрос в другом как его установить в дверь, ведь размер стандартный под 13 динамики. Сегодня решил поставить самостоятельно. Внизу предоставлен фото отчёт процесса установки передних динамиков. Чтобы снять обшивку нужны будут: отвертка и ключ звездочка. Спасибо автоВАЗу придется покупать набор ключей звёздочка. Наверно ещё много таких подводных камней.

Забегая вперёд пластик, как и клипсы у дверей Приоры неплохие, сравнение с бывшей двенашкой.

Стандартное место под динамики на 13. Аудиоподготовка есть — правильно сказать два провода под динамики выведены.

Такая бумажка уже шла в комплекте с динамиками, мне осталось только обвести круг в удобном месте.

На будущее — смещать отверстие как на этом рисунке не стоит. Крайняя клипса на обшивке будет задевать динамик. На второй двери отверстие сделал, выше не смещая в сторону. Неудобно было крепить, зато обшивка села отлично.

Для хорошего крепления динамика к жести двери, взял в качестве подложки 9мм. фанеру

Чтобы не задевало крепление клипсы на обшивке, сточил край динамика.

Динамик на проставке

Динамик на фанерной проставке

Подходящего материала для шумоизоляции не было, зато под рукой оказался такой — фольгированный изолон.

Не профессионально скажите вы, согласен. Но лучше изолон, чем вообще ничего.

Всё готово, можно одевать обшивку.

Установка 16 колонок в Приору без распилов

Сам процесс не сложный, музыку выбирал тщательно, но не дорого, думаю многим подойдет такой вариант.

За основу была голова Pioneer, которая досталась мне от отца, когда я еще ездил на 99. Приятная вещь с AUX и Bluetooth

Названия уже не вспомню, да это и не столь важно, ведь играют сейчас большинство магнитол «на уровне», мне хватало. Самым главным казусом для меня стала покупка динамиков, много ходил, слушал, выбирал

Остановился на Alpine SXE-1750s спереди и SXE-69c2 сзади. Хорошие средние, не хрустящие низкие + твиттеры в комплекте (правда без кроссоверов, но не беда, тянут). Прочитал огромное количество блогов про установку 16″ колонок в передние двери. Подавляющее большинство из них в тексте как бы намекали, что двери придется пилить и мастерить проставки. Проставки решил приобрести на авторынке, чтобы не мучиться и не прогадал. Не беда, подумал я, и вооружившись терпением, инструментом и лобзиком поехал на дачу.

В разборе, под шумкой уже, нижний слой

Разобрав автомобиль (двери, пороги, заднее сиденье), принялся шумить дверки. Для одной двери хватило листа, фольгированного изолона (простите, если назвал этот материал как-то не так, барыга продавал мне его под таким названием). Далее, примерив саму колонку в штатное 13″е место, был приятно удивлен тем, что сердечник почти полностью скрывается в двери и вместе с проставкой обнадеживает на отсутствие жестких слесарных изваяний с жигулевским металлом.

Ставим на «Приору» динамики 16-го размера

Если на вашей Приоре и стоят динамики, скорее всего их размер не больше 13 см. Сможет ли такая акустика удовлетворить настоящего меломана, дают ли они качественный и хороший звук? Неудивительно, что владелец этого конкретного автомобиля после того, как приобрел Приору, первым делом решил заменить в ней динамики и вместо стандартных инсталлировать 16-сантиметровые.

Их купить оказалось намного проще, чем поставить здесь были свои нюансы. И хотя в такой доработке нет ничего сложного, давайте посмотрим, как это можно сделать практически. Первая трудность двери ВАЗовской модели рассчитаны на 13-й размер акустики. Так что нам придется их дорабатывать.

Многие автолюбители решают эту проблему просто за счет дополнительных подиумов, которые ставятся на двери и в которые затем монтируется акустика. Но этот метод нравится далеко не всем подиумы создают дополнительные шумы, стуки и вибрацию. Наш владелец Приоры решил по этому пути не идти, лишние и посторонние звуки ему были не нужны, поэтому решил увеличить уже существующие места под акустику.

Первый шаг снимаем дверную обивку

На этом процессе мы не будем заострять внимание, поскольку с этим может справиться практически каждый автолюбитель. Обивку сняли, перед нами стандартное отверстие (см

фото). Что дальше делать? Можно воспользоваться электролобзиком. Если этого инструмента нет под рукой, примените обычную дрель. Берем циркуль или линейку, с их помощью отмечаем точки под 15-й диаметр, затем в этих местах по контуру высверливаем небольшие отверстия. Затем сверлами большего диаметра рассверливаем уже полученные отверстия. Проследите, чтобы края отверстий получились ровными для этого можно воспользоваться напильником.

Когда отверстие под новую акустику сделали, переходим к следующему этапу. Нам нужно сделать так, чтобы плоскость двери и звуковое устройство хорошо контактировали друг с другом. Для этого можно сделать специальные проставки из фанеры, например, или из дерева. Если возиться неохота, пойдите в специализированный магазин и там приобретите уже готовые проставки. Крепим их саморезами или ‘садим’ на герметик. Но помните, что это нужно делать аккуратно и тщательно иначе динамики вскоре начнут дребезжать.

Теперь нам надо установить акустику непосредственно в двери Приоры. Перед тем, как это сделать, приклейте на проставку какой-либо эластичный материал. Например, это может быть сплен. Сами динамики можно прикрепить саморезами. Теперь финальная стадия нашей доработки, нам необходимо основательно доработать пластиковые накладки на дверях Приоры.

Зачем это нужно? Чтобы звук был качественным и ему ничего не мешало. Для этого удаляем часть пластмассового дверного кармана, используя в качестве инструмента острый канцелярский нож. Также можно вырезать круглый проем, а в нем затем закрепить сеточку для динамика.

Теперь акустику осталось подключить. На этом тоже не будет подробно останавливаться, поскольку это тема отдельного разговора, хотя в этом тоже нет ничего сложного.

Что мы получим в итоге? Более мощная и солидная акустика органично вписалась в двери Приоры. Звук стал намного более качественным. Подиумы, который портят внешний вид салона и могут дребезжать, нам ставить не пришлось.

О том, как будут выглядеть двери Приоры после инсталляции и как звучат такие динамики в этом видео.

Лада Гранта › Бортжурнал › Установка 16 динамиков и проставок в Гранту (криво/косо, но старался))

Наконец-то выходные и занялся установкой проставок, кривых как ноги старой блудницы. Объем работ: суббота с 16:00 до 01:00 дверь левая, воскресенье с 15:00 до 19:00 правая. Да, вот так долго, рукожоп потому что. Сначала снял карту двери, и начал довырезать дыру по дин, зачем то насверлил кучу дырок, и прогревая феном, начал резать хорошо наточеным ножом, резалось как масло, потому на правой двери не сверля, сразу резал с феном.

После накидал еще вибры на карту, жаль у меня ее было не так много, как хотелось, но заклеил все большие плоские поверхности.

Закупившись заранее винтами и закладными гайками на 4, как их только не называют, и усовые и врезные. Я когда в магазине метизов это все перечислил, пытаясь объяяснить, что мне нужно, на меня смотрели как на лешего. Так вот. Сами проставки сделал толщиной 3 см из двух частей, 20мм фанеры и 10 мм соответственно. Скрепил их на 4 винта/болта 30 мм длиной

Изначально хотел подпилить лобзиком внутренню поверхность, но потом понял, что вырезав так кривовато, спасет тут только вибра))

Подрезал немного метала на двери, подстучал молотком, и начал крепить кольца

Собрав кольцо, взялся протаскивать заранее протянутый акустический провод, который лежал с месяц, а то и больше, под ковролином водителя и переднего пассажира. Заводил через штатную гофру, рассверля фишку по центру, процесс тот еще конечно. Успешно заведя провод, подключаю к пассивному кроссу и раскидываю звук на мид и твитер. Взял в руки 1,5в батарейки и с помощью еще одной пары рук проверил полярность подключения динамика.

Для тех, кто не знает, а я вот раньше не знал, в багажнике замыкаем провода динамика на батарейке, если динамик ушел внутрь, то меняем провода местами, и + на батарейке является плюсовым проводом в руке. Объясняльщик из меня тот еще.

Сделал что-то типо линзы из вибры, что бы динамик уходил напрямую без искажений внутрь двери.

слева кросс приклеил на двусторонний скотч, прогрев феном, пробывал оторвать, фик там было. Справа (фото нет) приклеил на вибру снизу и по бокам, тоже намертво село, мож пока зима))

Вот как-то так, оговорюсь заранее, т.к. у меня не ахти какие кольца, соответсвенно, карта двери на них легла и ни в какую не хотела защелкиваться на место, но у нас же она пластикавая, а значит что? Правильно, фен! пару минут потихоньку прогреваю, придавливая, и вот он, щелчок клипсы. Зафиксированую карту еще с минутку прогрел для лучшего принятия ее новой формы)))

Почему то не сделал фото конечного результата, попозже может выложу. Настраивал звук по книге Dan1982 про автозвук. Играет по сравнению с прошлой инсталяцией (какое громкое слово) небо и земля. Громче, чище, четче, не крутотень конечно, но блин, и не под пластик уже. Да и сравнить особо не с чем, мне нравится. Но тут у меня появилась новая проблемка, при нормальной такой громкости, усь начал убегать в защиту) придется делать активное охлаждение, или разгружать его с помощью моноблока) Будем посмотреть.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
