Хороший повод прорезать радиаторную решетку

Разновидности и особенности сетки

Сегодня решетка радиатора, имеющая крупные ячейки, используется не только на «Ладе Калине 2», но и на «Рено Дастере», «Киа Рио» и ряде других внедорожников и хэтчбеков. Защитная сетка «Калины» обычно делается из:

  • легированной стали разных марок;
  • сплавов алюминия;
  • низкоуглеродистых стальных сплавов с цинковым покрытием.


Стандартная решетка радиатора Калина

Самой популярной разновидностью для «Лады Калины 2» является узор, состоящий из ромбов, представленный на алюминиевой заготовке. Они имеют соотношение горизонтального шага к вертикальному, соответствующее 2:1. Это значит, что при высоте ромба в 5 мм его ширина будет равняться 10 мм.

Обычно защитная сетка красится эмалью на полимерной основе белого, черного или серебряного цвета.

Тем, кто первый раз делает тюнинг своего авто, специалисты не рекомендуют использовать стальные сплавы. Следует подбирать максимально мягкий металл, который можно будет разрезать при помощи кусачек, а твердые сплавы оставить для профессиональных инструментов.

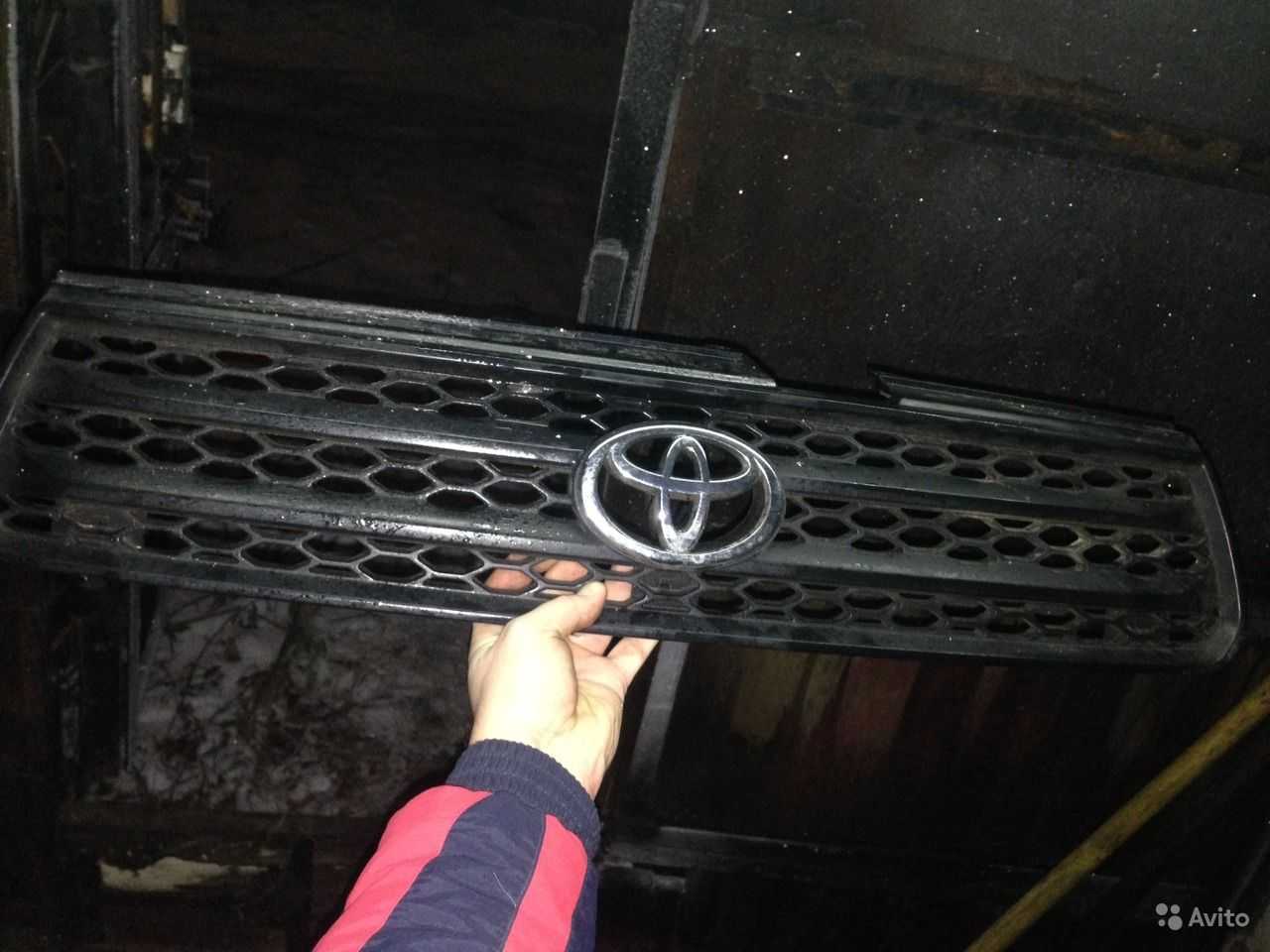

Замена и восстановление решетки радиатора

Заменить радиаторную решетку по какой-либо причине, будь то установка тюнинговой решетки или просто замена поврежденной, операция не такая уж и сложная. Сложнее выбрать новую решетку, поскольку она может быть изготовлена некачественно или покрыта плохой краской. При подборе нужно подбирать решетку строго по модели авто, осмотреть ее на наличие повреждений.

Для примера возьмем автомобиль ВАЗ-2108, поскольку он очень часто подвергается тюнингу, в том числе и замене  решетки радиатора. Крепится у «восьмерки» радиаторная решетка при помощи саморезов. Достаточно их выкрутить и решетка снимется со своего посадочного места. Новая решетка ставится вместо демонтированной и закрепляется саморезами.

Видео: Замена решетки радиатора

На других автомобилях помимо саморезов могут еще использоваться и специальные фиксаторы. Их рассоединяют, затем выкручивают саморезы и решетка снимается.

Если автомобиль редкий и решетку найти на него сложно, а родная повреждена, целостность ее можно восстановить путем заклеивания или спайки трещин с последующей обработкой восстановленной поверхности наждачной бумагой и покраской.

Эффект кинозвезды

Фукуичи не привыкать к разногласиям. В конце 1980 года он вызвал шторм с представлением первого поколения многоцелевого автомобиля Toyota Previa, который был назван «яичным минивэном», из-за его необычного и несколько «глупого» округлого вида.

«Даже несмотря на противоречивый дизайн, спустя некоторое время вы привыкаете к нему», – сказал он.

Кредо дизайнера – идти на риск, чтобы выделиться среди конкурентов, наподобие того, как кинозвезда играет на том, что другие считают недостатком в его или ее внешности, в то время как потрясающие топ модели быстро забываются.

Для Lexus, этим «недостатком» во внешности, является веретенообразная радиаторная решетка, которая совершила свой негромкий, предварительный дебют в Lexus CT в 2010 году и в дальнейшем была включена в редизайн Lexus GS (см фотогалерею «Эволюция «лица» Lexus).

Это расстроило более, чем нескольких. В середине 2012 года, на собрании акционеров, один сердитый акционер Toyota сказал, что новое «лицо» Lexus создает плохую репутацию для бренда. Даже некоторые инсайдеры Lexus связывают новый вид с уродливым глубоководным созданием.

Концепт Lexus LF- CC показанный на международном автосалоне в Пусане, Южная Корея, май 2014 года. Бывший дизайнер Rolls Royce как-то сказал, что радиаторная решетка, которую ущипнули посередине, является «дизайном ни-ни», который создает «неудобное» напряжение в линиях и форме автомобилей Lexus.

Фото кредит: BLOOMBERG.

Люди вне компании также присоединяются к критике. Бывший дизайнер Rolls Royce говорит, что радиаторная решетка, которую ущипнули посередине, является «дизайном ни-ни», который создает «неудобное» напряжение в линиях и форме автомобиля. Профессор дизайна из США говорит, что неоднозначно выглядящая радиаторная решетка похожа на рот «хищника» из фантастического фильма «Чужой».

Однако этот радикальный вид имеет также и своих поклонников. Главный дизайнер Nissan Motor Corp. говорит, что премиум бренд компании Infiniti, тихо отбросил планы по адаптации веретенобразной радиаторной решетки, так как Lexus опередил их в этом.

И это мнение действительно имеет под собой основу, в салонах дилеров Лексус отмечают, что положительный рост привлекательности. С 2010 года глобальные продажи Lexus выросли на 42 процента и достигли в прошлом году объема в 583,000 проданных машин.

Фукуичи относится к своему смелому дизайну философски. «Мне нечего терять, кроме своей жизни», – говорит он. «Я готов уйти в любое время и готов подать в отставку если это не сработает».

Модернизация системы охлаждения

Главный недостаток СОД Лады Калины – появление воздушных пробок, которые могут вызвать перегрев и выход из строя силовой установки. Для того чтобы избежать подобных ситуаций, автовладельцы модернизируют систему охлаждения самостоятельно. Для усовершенствования используется несколько способов:

  • установка термостата с 6 отверстиями;
  • добавление фильтра для охлаждающей жидкости;
  • установка запорного крана для патрубка впуска антифриза на отопитель.

Также систему можно дополнить кнопкой включения принудительного охлаждения двигателя вентилятором, добавить трубки для отвода пара.

Для предотвращения возникновения воздушных пробок некоторые автолюбители рекомендуют удалить клапан из клапанной крышки. Но это может привести к перегреву и заклиниванию мотора. Решить проблему можно, если внести изменения в программное обеспечение, снизив температуру закипания до 98 градусов.

Самым действенным способом модернизации СОД считается доработка пароотвода. В патрубок расширительного бачка, соединяющего его с большим контуром, устанавливается заглушка. Штуцер освобождается и соединяется с нижним шлангом печки через тройник. Тонкий шланг от дроссельной заслонки глушится. Штуцер соединяется с расширительным бачком, в верхнюю часть которого врезается дополнительный сосок. Вместо этого можно использовать тройник. В результате отвод пара переносится на малый круг.

Установка термостата на 6 отверстий позволяет поддерживать в системе стабильную температуру, улучшить работу отопителя салона. Для предотвращения засоров СОД снабжают фильтром охлаждающей жидкости. Летом поможет установка дополнительного краника печки. Некоторые автолюбители устанавливают еще одну помпу. В результате жидкость циркулирует быстрее, двигатель прогревается за меньший период времени, снижается риск перегрева силового агрегата.

Перед тем, как выполнить демонтаж

В любом автомобиле, в том числе и в Ладе Калине, замена радиатора охлаждения подразумевает то, что весь тосол из системы был слит. Как именно можно избавиться от старого тосола, подробно рассматривалось раньше. Ну а сейчас ещё раз заметим, что производить любые манипуляции можно после отключения АКБ. Проще открутить и снять именно «минусовую» клемму, что и делается на практике.

Ещё раз посмотрите, как именно выглядит узел под названием «радиатор». До проведения его демонтажа необходимо удалить вентилятор с кожухом.

Главное при этом – не забыть отключить электрический разъём. А ещё, нужно отсоединить патрубки (два больших и один тонкий). Разумеется, всё это выполняют, когда тосола уже нет.

Скручиваем клемму АКБ ключом на 10

Владельцам автомобилей с 8-клапанными моторами повезло несколько больше, чем всем остальным. Для них нет необходимости снимать декоративную накладку, ограничивающую доступ к двигателю. Пластиковую накладку нужно удалить полностью:

    1. Отжав рычажок фиксатора, отключают проводной шлейф от разъёма клапана продувки адсорбера;
    1. Металлическую пластину, фиксирующую клапан, поддевают отвёрткой и вынимают;
    1. Модуль клапана вместе с закреплёнными шлангами отводят в сторону;
    1. Нужно выкрутить пробку маслоналивной горловины;
  1. Накладку демонтируют так: аккуратно потянув деталь вверх, её отсоединяют вместе с креплениями.

Действия, перечисленные в списке, иллюстрируются на фото.

Как снять нижнюю решетку радиатора калина

Проголосуй

Для того чтобы заменить блок-фару, открываем капот. Сначала снимаем решётку радиатора. Для этого головкой №10 откручиваем три болта сверху решётки. Снимаем решётку, достав защёлки из бампера.

Теперь снимаем бампер. Для этого крестовой отвёрткой выкручиваем четыре шурупа верхнего крепления бампера.

Выкручиваем два шурупа крепления нижней решётки. И вынимаем её.

Выкручиваем два шурупа снизу, там, где стояла решётка.

В колёсных арках, с обеих сторон, выкручиваем по два шурупа крепления подкрылков.

В нижней части бампера, так же с обеих сторон, выкручиваем ещё по одному шурупу. Там же, в низу, головкой №10 выкручиваем три болта крепления бампера к кузову.

Выдвигаем края бампера из зацепления с крылом. Сначала с одной. Затем со второй стороны.

Если у вас есть противотуманные фары, с них нужно снять разъёмы.

Головкой №13 откручиваем четыре гайки, которыми усилитель бампера прикручен к кузову. По два с каждой стороны. И снимаем его.

Крестовой отвёрткой откручиваем винт. И головкой №8 – болт крепления фары сверху.

Спасибо за подписку!

Затем, тем же ключом, выкручиваем два болта нижнего крепления.

Выдвигаем фару на себя. Повернув против часовой стрелки, вынимаем цоколь с лампочкой поворота.

И снимаем электроразъём. Фара снята.

Теперь устанавливаем новую фару. Надеваем разъём. Вставляем цоколь с лампочкой поворота. Наживляем болт и винт верхнего крепления. И зажимаем их. Затем болты нижнего крепления. Устанавливаем на место усилитель бампера. Прикручиваем его. Надеваем разъёмы на противотуманные фары, если они есть.

Ставим бампер на место. Сверху наживляем болты. Зажимаем их. Фиксируем подкрылки бампера. Вкручиваем два оставшихся болта крепления бампера к кузову. Фиксируем шурупами подкрылки. Устанавливаем решётку радиатора. Прикручиваем её болтами.

Основные неисправности радиатора

Неполадки этого узла Калины возникают не так часто и являются следствием износа по естественным причинам халатности владельца автомобиля. Можно выделить два самых распространенных вида проблем:

  • утечка охлаждающей жидкости;
  • закоксовка полостей внутри радиатора.

Утечки опасны тем, что снижение уровня охлаждающей жидкости приводит к повышению температуры двигателя. Это ведет к перегреву и заклиниванию мотора. Утечка горячего антифриза может быть травмоопасна. Жидкость в системе находится под давлением, возникновение течи может образовать фонтан, а попадание горячего антифриза на открытые участки кожи вызовет ожоги.

Закоксовка нарушает процесс циркуляции антифриза. В результате начинает остывать нижняя часть радиатора, а затем и весь теплообменник. Жидкость не будет охлаждаться, из-за чего возникнет перегрев двигателя. В большинстве случаев причиной закоксовки становится обычная накипь. Так происходит при заливании в СОД водопроводной воды. Реже засор случается из-за смешивания масла и антифриза. В этом случае причина – потеря герметичности прокладки головки блока цилиндров.

На ранней стадии закоксовку трудно обнаружить. В запущенных случаях смешивание масла и антифриза образует консистенцию, похожую на кисель, который делает трубки теплообменника труднопроходимыми или непроходимыми вовсе.

Устраняем воздушные пробки

Конструкция охладительной системы в «ВАЗ-1118» имеет один неприятный недостаток — склонность к завоздушиванию контура. Это чревато перегревом и поломкой мотора. Здесь рекомендуем прибегнуть к несущественной модернизации системы. Действовать нужно, когда жидкость слита.

  1. Сначала заменяем термостат. Вместо штатного изделия, обладающего пятью отверстиями, устанавливаем компонент, где таких отверстий уже шесть.
  2. В контур добавляем фильтр для хладагента.
  3. На патрубок, ведущий к печке, устанавливаем запорный кран.

Данные действия не способны кардинально преобразовать систему. Опытные владельцы LADA Kalina продвинулись дальше в этом вопросе. Они добавляют трубки пароотвода, устанавливают принудительную кнопку активации вентилятора и пр. Для устройства обозначенного отвода схема выглядит так: врезаем тройник в патрубок, ведущий к расширительному бачку. Он посредством отдельного шланга коммутируется с патрубком блока подогрева дроссельного узла. Второй тройник помещаем в обратку от радиатора отопительной системы и соединяем его расширительным бачком. Теперь вы знаете, как снять, а также как поменять радиатор, и устранить прочие неисправности самостоятельно.

Устройство СОД Лады Калины

На автомобилях Калина 1 и Калина 2 используется жидкостная система охлаждения. Она состоит из рубашки двигателя, радиатора, электровентилятора, помпы (водяного насоса), расширительного бачка, термостата и соединительных шлангов. Охлаждающая жидкость перемещается по двум контурам циркуляции. В малом круге антифриз циркулирует только по рубашке двигателя, а в большом жидкость проходит через радиатор.

Расширительный бачок

Используется для заливания жидкости в систему. Изготавливается из термостойкого пластика полупрозрачного цвета для возможности контроля уровня антифриза. На верхней части предусмотрен специальный патрубок, через который бачок соединяется с пароотводом радиатора.

Герметичность всей системы обеспечивается клапанной крышкой, имеющей впускной и выпускной клапаны. Последний предназначен для поддержания в СОД давления выше атмосферного. Благодаря этому потери в виде пара снижаются, а температура кипения рабочей жидкости увеличивается. Выпускной клапан крышки открывается при повышении давления до 1,1 бар, а впускной – когда давление снижается до 0,13 бар, и двигатель остывает.

Помпа

Это центробежный насос с лопастями. Он имеет ремённый привод от шкива коленвала, включен в систему газораспределительного механизма. Помпа изготавливается из алюминия. Этот узел ремонту не подлежит – при выходе из строя его можно только заменить. Вращение происходит за счёт двухрядного неразборного подшипника, его высокотемпературная смазка рассчитана на весь срок эксплуатации. Спереди находится зубчатый шкив, сзади – крыльчатка.

Термостат

Предназначен для перераспределения потоков охлаждающей жидкости, имеет в своем составе чувствительный к температурам элемент и два клапана. Когда двигатель остывает, один из клапанов термостата находится в закрытом положении, и жидкость циркулирует по рубашке мотора – используется только малый контур. По мере достижения температуры в 85 градусов второй клапан начинает приоткрываться, пропуская антифриз в радиатор и перекрывая при этом байпасный канал. Полное открытие происходит при температуре от 100 градусов. В этом случае вся жидкость начинает проходить через охладитель.

Радиатор двигателя

Теплообменник бывает монолитный алюминиевый, трубчатый, пластинчатого типа. В его устройстве используются два пластиковых бачка, которые соединяются трубками. Верхний – впускной, а нижний – выпускной, через него охлаждённая жидкость отправляется снова к двигателю. Возле первого расположен пароотвод, соединённый с расширительным бачком. Радиатор на Калине дополняется электровентилятором. В нижней части выпускного бачка расположена сливная пробка.

Система охлаждения дополняется радиатором печки, который интегрирован в СОД и используется для нагревания воздуха в салоне, так как через него тоже проходит горячий антифриз. Контроллер следит за температурой охлаждающей жидкости с помощью датчика, который устанавливается в головку блока цилиндров и передает показания на панель приборов. Для передачи сигнала на контроллер используется датчик, установленный на патрубке выпуска, возле термостата.

Отличия модификации с кондиционером

Некоторые комплектации Лады Калины дополняются кондиционером, который является частью климатической установки и используется для охлаждения воздуха в салоне. Устройство не может работать, если температура на улице ниже 5 градусов, двигатель не запущен или когда включен вентилятор печки. Компрессор кондиционера работает от привода двигателя, и это главный минус установки.

Разновидности металлической сетки, имеющейся в продаже

Прежде всего, заметим, что говорим мы здесь только о ромбовидной сетке, которую изготовляют из цельного металлического листа. Ещё сетка, подходящая для автотюнинга, может быть плетёной, но её ячейки имеют квадратную форму. Шаг ромбовидной сетки по горизонтали и её шаг по вертикали имеют отношение «2 к 1», то есть, когда высота ромба равна 5 мм, его ширина составляет 10 мм. Отметим, что самый большой шаг сетки, изготовленной из алюминия, может быть равен 16 мм.

Алюминиевая ромбовидная сетка обычно окрашивается полимерной эмалью. Доступны следующие варианты окраса: чёрный, серебристый, белый. Алюминий, покрытый цинком, практически не встречается, зато, в рознице представлена сетка из оцинкованной стали.

При работе с металлом следует соблюдать предельную осторожность. Не защитив руки слесарными перчатками, к любой металлической сетке нет смысла даже прикасаться

На поверхность заготовки наносится разметка, для чего можно использовать обычный мел. В качестве ножниц подойдут небольшие бокорезы, правда, после выполнения резки их останется только выбросить (ещё минус 100-120 руб.).

Установка дополнительной защиты радиатора – операция трудоёмкая, но возможно, она является и самой простой, если рассматривать все методы модернизации, доступные владельцу. Даже поменять лампы подсветки будет не проще, чем выполнить доработку, о которой говорилось выше. Так что, желаем удачного тюнинга. А целесообразность его проведения пусть оценит владелец.

Toyota Passo

фото: youtube.com

Просто провал! Выглядит как китайский ширпотреб! Ну зачем такое нужно было производить?! Да еще и эту решетку ей лепить…

Бонус: кто скажет, что Lada 2105 не было в тренде больших радиаторных фальшрешеток, пусть первым бросит в меня камень:

Решетка реально занимала большую часть передней части авто…

И еще, если говорить про отечественные экземпляры… Современные модели значительно подросли в плане дизайна, поэтому внешне могут, наверное составить конкуренцию зарубежным аналогам, предлагаем посмотреть на небольшую патриотичную подборку российских автомобилей с крутыми решетками (мы не включили их в топ лишь по той причине, что современные радиаторные решетки на отечественных автомобилях структурно разделены элементами бамперов и не могут в полном смысле являться трендовыми элементами общемировой гигантомании в направлении крупных фальшрешеток. Но то, что их сделали стильными и красивыми – здесь вопросов не имеем.), это на наш взгляд, конечно же продукция Lada:

Назначение решетки радиатора

Для защиты радиатора от возможного повреждения в конструкции автомобиля предусмотрена радиаторная решетка. Помимо защитной функции данная решетка является еще и декоративным элементом, украшающим передок автомобиля. Еще одной функцией решетки радиатора является перенаправление потока воздуха для лучшего охлаждения радиатора.

Сейчас радиаторная решетка является неотъемлемым элементом передней части автомобиля. Автомобилям с задним расположением силовой установки, в основном это спорт-кары, радиаторная решетка по сути не нужна, потоки воздуха у таких авто направляются воздуховодами, поэтому решетка в передней части авто у них вовсе отсутствует, либо же имеется небольшая и то только для украшения авто.

Радиаторная решетка часто выполняют роль украшения авто

Раньше, в особенности на внедорожниках,  решетка радиатора представляла собой прорези в передней части кузова, как таковая решетка отсутствовала. Примером такой решетки может выступить УАЗ-469. Передняя часть у него состоит из металлического листа, в котором сделаны широкие прорези для подачи воздуха на радиатор. Поскольку прорези довольно габаритные, то для защиты радиатора от возможного повреждения, они заделаны мелкоячеистой сеткой.

Сейчас же на легковых авто  решетка радиатора является уже отдельным элементом передней части авто, который можно с легкостью демонтировать. Помимо этого компании-изготовители авто стараются делать решетки, которые хорошо вписываются во внешность авто и придают особого вида.

Решетка радиатора на Лада Калина своими руками

Недавно нашел на своем компьютере старые фотографии 2009 года, на которых была изображена последовательность создания декоративной решетки радиатора на автомобиль Лада Калина. Посмотрел несколько раз и решил сделать для вас небольшое пособие по самостоятельному внешнему тюнингу лады калины, а точнее — созданию решетки радиатора. Скажу сразу, данная работа очень трудоемкая и требует внимательности, крепких нервов и уйму времени. Когда я делал данный девайс, у меня не было никаких специальных инструментов, все приходилось делать своими руками. Итак, начнем. Что же понадобится нам для работы: 1) Наждачная бумага 2) Напильник 3) Кусок какого-либо полотна 4) Какая-нибудь доска, на которой можно будет смешивать ингредиенты 5) Шпаклевка 6) Краска, грунтовка и лак.

0:1395


1:1900 1:1910 1:1920


2:2425

Начинаем работу. Первым делом нам понадобится выпилить все ребра в штатной решетке радиатора. Это очень ответственная работа, так как при малейшей оплошности, работа может пойти насмарку. Если спилить все ребра подряд, то данная конструкция сразу же развалится и восстановить ее будет очень сложно. Для того чтобы не произошло такой проблемы, нам понадобится после спиливания каждой детали, укреплять конструкцию с помощью шпаклевки, так решетка не будет разваливаться и терять форму. Получается такая последовательность, спилил — закрепил. В этом я ас). Далее нам потребуется выровнять конструкцию с помощью шпаклевки. Устанавливаем каркас решетки радиатора на ровную поверхность и с небольшим усилием, при необходимости, выравниваем края детали.

2:1379


3:1884 3:1894


4:2399

Далее, шпаклевкой полностью промазываем каркас и тем самым делаем его более крепким, то есть менее податливым к искажению. Теперь всю конструкцию нужно отшкурить наждачной бумагой. Для этого лучше использовать воду, таким образом повреждение шпаклевки будет более щадящим. Если на слое шпаклевки появятся неровности, например небольшие впадины, маленьким слоем, дополняем их шпаклевкой, а затем снова шкурим.

4:758


5:1263 5:1273


6:1778 6:1788


7:2293 7:9


8:514

Теперь деталь готова к покраске. Тщательно обезжириваем поверхность шпаклевки, любым спиртосодержащим раствором. Подойдет как обычный одеколон, так и ацетон, главное, чтобы данный раствор не навредил конструкции. Теперь наносим на деталь первый слой грунтовки. Слой нужно наносить аккуратно, чтобы не появилось подтеков. После первого слоя я подождал примерно 6 часов, затем снова нанес слой грунтовки и оставил деталь на сутки в хорошо прогретом и проветриваемом помещении. Спустя сутки, грунтовка полностью высохла и теперь появилась возможность покраски детали. Нанес первый слой черной краски и оставил ее на сутки до полного высыхания. На следующее утро я снова наложил слой и оставил сохнуть на несколько часов. Когда второй слой немного подсох, я нанес финишный слой краски и снова оставил деталь на сутки в хорошо подготовленном помещении. Теперь работа почти готова. На следующий день переходим к нанесению слоя защитного лака. Лак я наносил с особым трепетом, так как это был последний этап работы и допустить оплошность было ну просто категорически нельзя. Снова оставил деталь сушиться и отправился на поиски защитной сетки. В гараже я нашел использованный фильтр от грузовика КАМАЗ и разобрал его. У меня появилась отличная сетка для установки на нашу конструкцию. Отрезал ее по размеру и обезжирил. После того как сетка была подготовлена к покраске, я нанес на нее слой порошковой краски, чтобы она не слетела со временем. Оставил сетку сушиться. На следующий день, я нанес на нашу деталь последний слой лака и принялся ждать. Работа закончена. После высыхания лака я прикрепил сетку к задним планкам нашей детали и завершил работу по созданию декоративной решетки радиатора.

8:3611


9:504 9:514


10:1019 10:1029


11:1534

Теперь можно устанавливать данную конструкцию на автомобиль. Работа не пыльная, прикрутил несколько болтов крепления и закрепил результат финальной фотографией. Вот так вот смотрится обновленная решетка радиатора на автомобиле Лада Калина.

11:1987


12:2492 следующая статья:

Алгоритм работы

Таким образом, чтобы демонтировать узел, вам понадобятся:

  • ключ на 10;
  • ключ-звезда Т20.

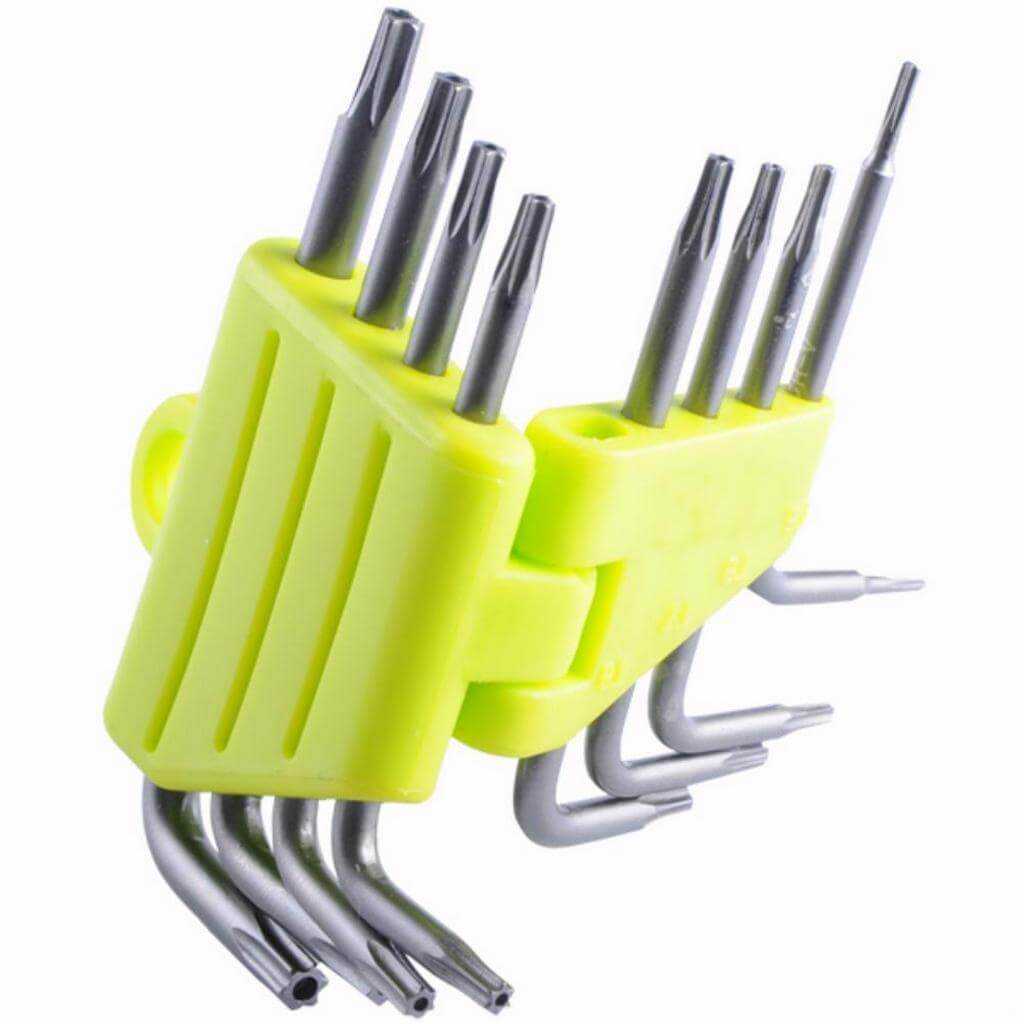

Вам понадобится ключ-звезда Т20

Порядок установки тюнинга на «Ладе Калине» следующий:

  • При помощи гаечного ключа выкручиваете 6 болтов вверху бампера и 3 болта, удерживающие его внизу.
  • Ключом Т20 убираете 6 саморезов, 4 из которых располагаются в нижней части, а 2 — закрепляют подкрылки.
  • Выкрутив все винты, немного отгибаете верхнюю решетку, а затем и весь узел на себя.
  • Конструкцию в нижней части радиатора «Калины» прижимаете к бамперу посредством саморезов. Они должны быть выкручены, но изделию следует оставаться на месте — в дальнейшем там будет помещена сеточная заготовка.
  • При помощи стяжек сеточную заготовку прижимаете к конструкции.
  • После закрепления тюнинга закручиваете саморезы, которые будут удерживать всю конструкцию. Сборка остальных комплектующих осуществляется в обратной последовательности.

Есть еще один вариант закрепления тюнинга — припаивание сеточной заготовки к радиаторной рамке. Дополнительно предусматривается использование заклепок. Третий, не такой прочный, но более универсальный для каждого водителя способ крепежа осуществляется посредством термопистолета или клея. Перед креплением нужно покрасить заготовку в цвет кузова и дать ей высохнуть.

Защитная решетка радиатора Калина 2

Для удобства работы с металлами требуется соблюдать меры безопасности. Во избежание попадания на кожу металлических опилок требуется защитить руки при помощи слесарных перчаток. Чтобы вырезать нужную часть тюнинга, сначала нанесите на заготовку разметку (подойдет обыкновенный мел). Резать материал будет очень удобно бокорезами небольшого размера. Правда, после проведения работ они будут непригодны для дальнейшего использования. Стоят они всего около сотни рублей.

Тюнинг, который легко проводится своими руками, в серийном производстве проблематично выполнить. Так как на тюнинг решетки радиатора в ближайшее время рассчитывать не приходится, нужно дорабатывать ее своими руками.

Как снять радиатор (пошаговая инструкция)

Допустим, следующие требования выполнены:

Накладка 16-клапанного двигателя была демонтирована.

Тогда, можно приступить к демонтажу вентилятора, охлаждающего радиатор. Возможно, потребуется , который препятствует свободному доступу в подкапотное пространство. Модуль не демонтируют полностью, а просто отводят его в сторону. Затем, можно снять вентилятор:

    1. Отключают разъём питания вентилятора;
    1. Выкручивают два метрических болта на 10, расположенных сверху кожуха;
    1. Такой же болтик расположен снизу. Его нужно выкрутить накидным ключом;
  1. Кожух вентилятора надо аккуратно вести вверх (вдоль направляющей на радиаторе), выведя затем пластиковую лапку из зацепления.

Иллюстрация к каждому действию приводится ниже.

Если вентилятор был полностью удалён, дело остаётся за малым – нужно отключить от радиатора шланги. Выполнить это будет легко.

Плоскогубцами сжимаем два усика хомута

Сжав усики крепёжного хомута, деталь отодвигают от радиатора. Затем, каждый шланг можно отсоединить.

Сам радиатор крепится двумя гайками, расположенными над верхней кромкой. Каждую гайку отворачивают, используя ключ на 10:

Обе крепёжные гайки нужно открутить полностью

Выполнив указанное действие, надо снять две шайбы. Затем, блок радиатора вынимают, наклонив его к двигателю:

Блок радиатора вынимают в одно движение

Снизу останутся две резиновые «ножки». Не потеряйте их! Эти детали будут использоваться в дальнейшем.

Не забудьте перед запуском двигателя залить тосол. Когда мотор отработает 2-3 минуты, охлаждающую жидкость доливают. О том, как избавиться от воздуха в СО Калины-2, рассказывается дальше. Удачной замены!

Замена радиатора на калине

На рынке автомобильных запчастей представлены две марки теплообменников:

  1. ДААЗ – штатный радиатор, стоимость начинается от 1700 рублей.
  2. LUZAR – второй по популярности после заводского. Стоит около 1800 рублей.

Зарубежные производители также могут предложить неплохие варианты по низким ценам: например, Hofer.

Замена радиатора охлаждения на Калине начинается с подготовки инструмента:

  • набор торцевых головок;
  • трещоточный вороток;
  • удлинитель;
  • отвёртки фигурные и с плоским лезвием;
  • пассатижи.

Перед тем как начинать демонтаж радиатора своими руками, нужно слить в подходящую ёмкость весь антифриз из системы. Перед любыми манипуляциями должна быть обесточена бортовая сеть, для этого отсоединяется «минусовая» клемма от аккумулятора. Процесс снятия выглядит следующим образом:

  1. Автомобиль устанавливается на ровную площадку.
  2. Снимается защита двигателя снизу. Так облегчается слив охлаждающей жидкости, в противном случае она разольётся по металлическому листу.
  3. После того как двигатель остыл, можно приступать к сливу антифриза.
  4. Снимается короб воздушного фильтра.
  5. Демонтируется катушка зажигания для облегчения доступа к сливной пробке на блоке цилиндров. Высоковольтные провода рекомендуется отсоединить.
  6. Ключом на 13 мм откручивается сливная пробка на блоке. Под место слива подставляется ёмкость.
  7. Демонтируется нижний шланг радиатора. Крышку расширительного бачка нужно открутить – система разгерметизируется, и охлаждающая жидкость сольётся быстрее.
  8. После того как вся жидкость выльется, сливная пробка закручивается обратно.
  9. Отвёрткой снимается хомут с патрубком подогрева дроссельной заслонки.
  10. От вентилятора отключается разъем.
  11. Откручиваются 4 болта рамки, которые удерживают вентилятор на радиаторе. Чтобы извлечь узел, нужно потянуть его вверх.
  12. Со штуцеров радиатора следует снять все патрубки, для чего ослабляют хомуты.
  13. Откручиваются ключом на 10 мм оставшиеся 2 гайки, с помощью которых теплообменник крепится к кузову.
  14. Наклонить радиатор к двигателю и, потянув вверх, извлечь.

На этом демонтаж теплообменника завершен. Если причина неисправности не установлена, то нужно проверить радиатор. Для этого в отводы устанавливаются заглушки, а теплообменник погружается в воду. Через малый штуцер автомобильным компрессором в радиатор нагнетается воздух. Если обнаруживаются свищи, значит, узел пробит и подлежит замене. Если утечки небольшие, то можно попытаться запаять трещины, но для этого придется обращаться в автосервис.

Радиатор устанавливается в порядке, обратном снятию. При монтаже лучше использовать новые хомуты и внимательно осмотреть патрубки. При наличии трещин эти детали тоже нужно заменить.

После установки радиатора, вентилятора и всех патрубков можно заливать антифриз до тех пор, пока из патрубка подогрева дроссельной заслонки не потечёт охлаждающая жидкость. Если радиатор снимается не для замены на новый, то рекомендуется обязательно его прочистить. Для демонтажа узла, оснащённого установкой для кондиционирования, потребуется дополнительно снять некоторые детали, закрепленные на радиаторе. Для этих работ нужен набор торцевых ключей (звездочек).

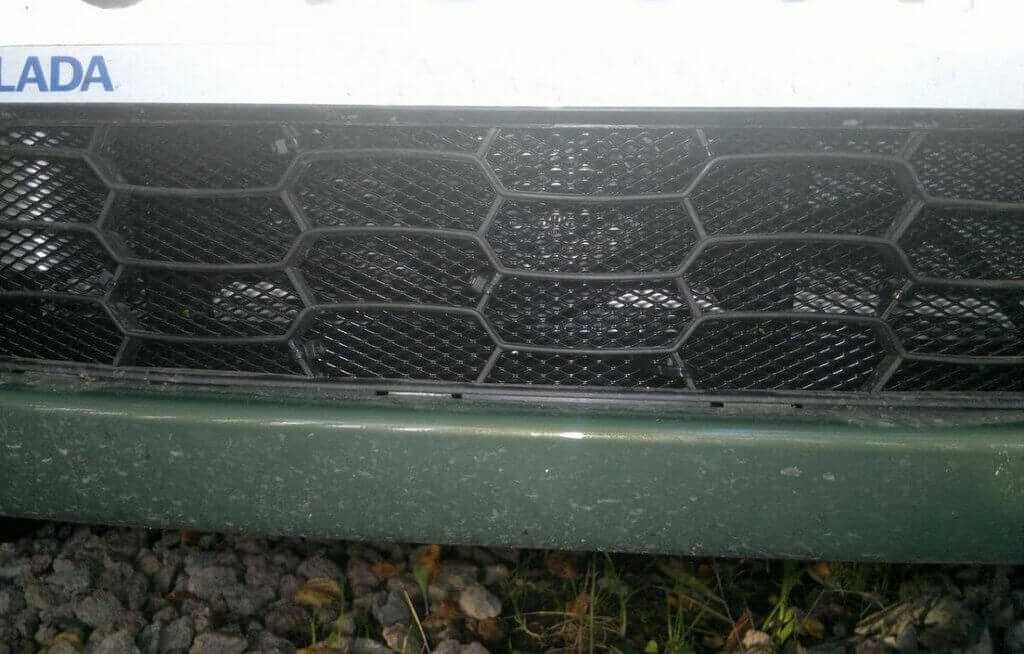

Защитная сетка на решетку радиатора калина 2


Лада Калина 2 присущи большие соты на переднем бампере решетки, через которые спокойно пролетают маленькие камни и многое другое. Все это «добро» влетает в радиатор, что плохо сказывается на его работу.

На данный момент расскажу единственный способ исправить данное недразумение. Установив жесткую сетку в бампер.

Для быстрой установки можете не снимать бампер (открутив тока верхнию решетку), и закрепив на хомуты сетку.

Если же хотите установить качественно и надежно советую лучше снять и жестко закрепить на саморезы.

Будем придерживаться следующего плана:

1. Снимаем бампер ( выкручиваем 6 болтов ключом на 10 и 3 болта и 4 самореза снизу, также выкручиваем 2 самореза из подкрылок), если есть нижнея защита то откручиваем 2 болта 17 головкой. Далее если есть ТПФ отключаем и снимаем бампер с защелок.

2. Крепим сетку (выкручиваем по кругу шестигранником т-20 саморезы. Притягиваем сетку хомутамии лишнюю сетку отрезаем.

Другой способ крепление сетки на бампер.

3. Собираем обратно

Если уж самому лень делать, можете заказать спецальную сетку (стрелка 11) в интернет магазине. Ниже фото.

Цена: 400 руб. или заказать готовую за 1200 руб.

Статус: Есть на складе

  • Описание
  • Характеристики
  • Комментарии (0)

Защита радиатора для LADA KALINA II 2013, 2014, 2020, 2020, 2017, 2020г.в. изготовлена из алюминиевой сетки с размером ячейки 3*7 мм. Со стандартным, ромбовидным рисунком. Защищает радиатор автомобиля от попадания в него небольших камней, насекомых и прочего мелкого мусора, не препятствуя потокам воздуха (без ущерба для охлаждения двигателя).

Окантовка защиты радиатора изготовлена из мягкого пластика черного цвета, размещена по всему периметру сетки в точности повторяет геометрию посадочного места в бампере, предотвращает появление царапин и сколов на бампере, в процессе эксплуатации защитной сетки радиатора, придавая законченный, эстетический вид всему изделию.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
