Птф на калину: выбор, установка, подключение

Требования по установке

Установка или замена старых ПТФ на новые часто выполняется своими руками. Если вы грамотно сумели выбрать устройство, найти подходящий вашему авто артикул ПТФ, тогда правая и левая фара головного света могут пополниться соседом в виде противотуманок.

Обычно их ставят в бампер, хотя для некоторых решетка радиатора выступает более привлекательным вариантом. Тут многое зависит от особенностей вашего автомобиля. Ориентироваться строго на собственный вкус или то, как ПТФ будет смотреться красивее, нельзя.

Законом не запрещено устанавливать дополнительное осветительное оборудование своими руками. Другой вопрос, сможете ли вы сделать крепление, грамотно отрегулировать передние и задние противотуманки. Существуют определенные нормы и правила. Если вы сделаете все строго по ним, тогда никаких претензий к вам не будет.

Но предупреждаю сразу. Несоответствие стандартам может повлечь за собой проблемы во время техосмотра. Вам просто его не одобрят. Также бывали ситуации, когда из-за нарушений правил установки ПТФ водителей лишали прав и не позволяли дальше эксплуатировать автомобиль до исправления ошибок. Это более чем серьезно, потому отнеситесь к вопросу соответствующим образом.

Что же касается правил установки, то здесь ориентируйтесь на такие принципы:

высота расположения ПТФ относительно поверхности дорожного полотна составляет минимум 250 миллиметров;
крепление должно быть четко симметричным, то есть даже малейшее отклонение считается нарушением;
до габаритов расстояние не должно быть более 400 мм;
устанавливаемые лампы используются в соответствии с маркировкой на корпусе (нельзя ставить светодиодную лампу, если на самой фаре указана маркировка галогенок, к примеру);
противотуманки используются строго в сочетании с габаритами.

Если вы используете универсальные ПТФ, которые маркируются буквой Н, тогда здесь применяют только светодиоды или галогенки. Установив ксенон, вы грубо нарушаете закон. Прямо в рифму.

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
Снимаем передний грязезащитный щиток.

Поворачиваем руль вправо и снимаем щиток

Прикрепляем фару на 3 самореза изнутри

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

Подсоединяем жгут к правой и левой противотуманным фарам и закрепляем провод «массы» на корпус.
Плюсовой провод подключаем к аккумуляторной батарее.
Далее протягиваем жгут в салон через стандартное отверстие в левом крыле машины.
Когда жгут протянут в салон, потребуется снять пепельницу, открутив 4 небольших болта.

Протягиваем жгут в салон и снимаем пепельницу

Вытягиваем ручки управления обдува

Монтируем кнопку включения ПТФ на место заглушки

Соединяем провода с помощью коннекторов

Выдвигаем монтажный блок

Соединяем провода, используя схему подключения

Советы по выбору

Скажу сразу, что тип самой лампы не играет первостепенной роли. По сути, любой тип ПТФ при правильной установке и выборе устройства будет эффективно, надежно и качественно работать.

То есть прежде чем думать о том, как включить ПТФ в состав светового оборудования, советую ответственно подойти к вопросу выбора. Схема подключения примерно одинаковая для всех и не самая сложная.

Корпус. Посмотрите на корпус ПТФ. Он должен быть совершенно герметичным, то есть защищенным от попадания внутрь корпуса влаги. Мне как-то товарищ пожаловался, что у него не горят фары. Факт наличия воды внутри фар его почему-то не смущал. Влага не только портит само оборудование, ведь это электрика, там есть провода. Конденсат снижает эффективность освещения.
Разборность конструкции. Рамка, накладки, заглушка и прочие элементы, отвечающие за крепление и снятие, должны быть разборными. В цельном корпусе ПТФ лучше не покупать.
Материал ограждения лампы. Здесь используют толстое стекло или поликарбонат. При сильном ударе каждый из материалов может треснуть, но действительно толстое стекло выглядит надежнее. Порой избежать трещин невозможно, поскольку ПТФ располагаются низко.
Материал корпуса. Термостойкий пластик будет оптимальным выбором в такой ситуации. Металл или алюминий здесь неуместны. Плюс проводка, влага, металл, проводники. Улавливаете связь?
Цвет свечения. Здесь все просто — белые или желтые. Не берите синие или красные варианты. Они как противотуманки бесполезны, малоэффективны. То есть помощи от такого свечения будет не больше, чем от обычного включенного ближнего света.

Схема устройства противотуманок

Отдельно нужно рассматривать конструкции, которые имеют фары, предназначенные для тумана. На рынке присутствует несколько основных схем фар, которые надо рассмотреть подробнее.

Фары с рефлектором

Рефлекторный отражатель – самая простая конструкция для противотуманки. В этом случае переднее стекло является обычным, а фокусировка светопотока идёт за счёт особой формы отражателя, который, как следует из названия, отражает лучи строго в нужном направлении.

Сейчас распространены следующие типы рефлекторов:

Параболический. Как известно, параболическое зеркало либо собирает все отражённые лучи в фокусе, либо, если источник света уже находится там, отражает их так, что формируется параллельный пучок. По сути, здесь используется такое же решение, как и в фарах дальнего света. Горизонтальный пучок, не распространяющийся выше определённого уровня, формируется за счёт рассеивателей.
FF-отражатель. Это относительно новая технология «свободной формы». Здесь за счёт особой формы рефлектора свет сам фокусируется в виде горизонтальной полосы. Это позволяет оптимально использовать ресурс лампы, и при этом не нужны рассеиватели. Однако изготовление таких отражателей требует сложных компьютерных расчётов, и потому такие фары довольно дороги.

Фары с линзой

Это мощные противотуманные фары, в которых помимо отражателя используется ещё и фокусирующая линза. Такой комплект позволяет полностью использовать свет лампы за счёт двойной фокусировки:

на отражателе эллипсоидной формы;
на линзе, находящейся во втором фокусе оптической системы.

Для того, чтобы придать световому потоку нужную форму, здесь используются экраны. По сути, при использовании такой конструкции противотуманные фары работают как прожекторы, что обеспечивает большую дальность и чёткую фокусировку.

Надо отметить, что возможны и комбинации разных подходов. К примеру, использование FF-отражателя вместе с линзой значительно повышает качество освещения.

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

реле;
включатель фар;
несколько проводов с разъёмами;
соединители;
саморезы;
инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Правильная регулировка ПТФ

Чтобы противотуманная оптика не мешала встречным водителям, её необходимо правильно отрегулировать. Так как фары дают направленный свет перед собой, их нужно установить строго горизонтально. Проверить освещение можно, поставив авто перед ровной стеной и включив фары в вечернее время. Основной луч должен быть на уровне переднего бампера и не подниматься выше 50-60 см от земли.

Замена противотуманок на Калине своими руками не требует особых навыков и теоретических знаний. Вместе с комплектом идёт инструкция по замене со схемой подключения. Если у вас возникли трудности при соединении проводов, можно позвать на помощь знакомого электрика.

Лучшая замена противотуманных фар — Отличные предложения по замене противотуманных фар от глобальных продавцов сменных противотуманных фар

Отличные новости !!! Вы пришли в нужное место для замены противотуманных фар.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти лучшие сменные противотуманные фары вскоре станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели запасные противотуманные фары на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в замене противотуманных фар и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести противотуманные фары на замену по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Подключение противотуманных фар в салоне

Демонтировать пепельницу, открутив болты крепления (4 шт).
Далее надо вытянуть через образовавшийся проем панель, на которой находятся заглушки кнопок.

Снимаем консоль для удобства прокладки проводов, можно просунуть их и так
Снять регуляторы температуры.
Вместо кнопки включения/выключения кондиционера (или заглушки) ставится кнопка для управления фарами. Короткие провода надо соединить с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяются к монтажному блоку. Сам монтажный блок надо попытаться выдвинуть в салон настолько, насколько это возможно.

Отдельная кнопка включения ПТФ в салоне
Подключаются предохранители и реле согласно схеме.

Подключение к МУС (модуль управления светом). Теперь ПТФ можно включить только тогда, когда включены габариты, и при выключении зажигания ПТФ будут гаснуть автоматически, всё по «закону»
После этого все соединения надо заизолировать.

Далее производится сборка деталей в обратной последовательности их снятия. На этом работу можно считать завершенной.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

Отверткой снять заглушки под ПТФ.
Прикрутить фонари в штатные выемки.
Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле. Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

изолента;
медные провода;
гофра;
разъемы, подходящие для ламп.

Регулировка ПТФ

Чтобы получить максимальную эффективность от противотуманных фар, необходимо отрегулировать свет. Это простая процедура, с которой без труда справятся даже новички. Прежде чем начать настройку, необходимо установить автомобиль на максимально ровную площадку. Нужна стена или сплошной забор перед этой площадкой. Именно в этом месте и будут настраиваться противотуманки, на “Ладу Калину” установленные. Первым делом специалисты рекомендуют проверить давление в шинах

Важно, чтобы оно было одинаковым во всех колесах. Только так автомобиль будет стоять идеально ровно

Затем проверяют расстояние от центральной точки фары до земли. На стене на этой же высоте проводят линию. По нормам ГОСТ необходимо, чтобы на сидении водителя была нагрузка в 75 кг.

Настройку выполняют в темное время суток. Машину ставят на площадку на расстоянии 5 метров от стены. Затем включают фары. Сам процесс настройки выполняется при помощи специального винта. Он находится в нижней части заглушки. Для процесса потребуется крестообразная отвертка. Одну из фар закрывают любым непрозрачным материалом, а затем при помощи отвертки регулируют световой поток так, чтобы центр его был на прочерченной линии или ниже ее. Затем эту же операцию проводят для другой фары.

ПТФ на Калину: выбор, установка, подключение

Подробности Категория: Ремонт Опубликовано 28.12.2014

Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Но в продаже есть комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль.Рассмотрим, как самостоятельно выбрать, установить и подключить ПТФ.

Покупка ПТФ на Калину

Заводские ПТФ на Калину бывают производства , г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»). В продаже имеются также множество китайских аналогов, но лучше остановиться на двух первых вариантах, как самых качественных.

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

Итак, в первую очередь нам необходим комплект ПТФ, в который входят 2 фары и 2 некрашеные рамки под ПТФ. Рамки можно покрасить под цвет кузова, но проще и дешевле приобрести отдельно крашеные рамки нужного цвета.

Далее необходим монтажный набор для подключения. Их также существует несколько видов, разных производителей. Оптимальным является набор, представленный на фото.

В него входят

реле ПТФ
кнопка включения ПТФ
готовые провода с разъемами
саморезы для крепления
коннекторы для соединения проводов
подробная инструкция по установке и схема.

Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой 1119…, т.е. для установки в штатное место в монтажном блоке.

Итак, у нас есть комплект ПТФ на Калину, крашеных рамок под них и монтажный набор для подключения.

Установка ПТФ на Калину

Для работы из инструментов нам понадобятся:

отвертка
ключ на 8

Удобнее делать эту процедуру на снятом бампере, но можно установить ПТФ на Калину и не снимая его.

Начнем с правой стороны. Для удобства работы выкручиваем руль до упора вправо. Для начала снимаем переднюю часть грязезащитного щитка. Отщелкиваем изнутри защелки и выталкиваем заводскую заглушку ПТФ наружу.

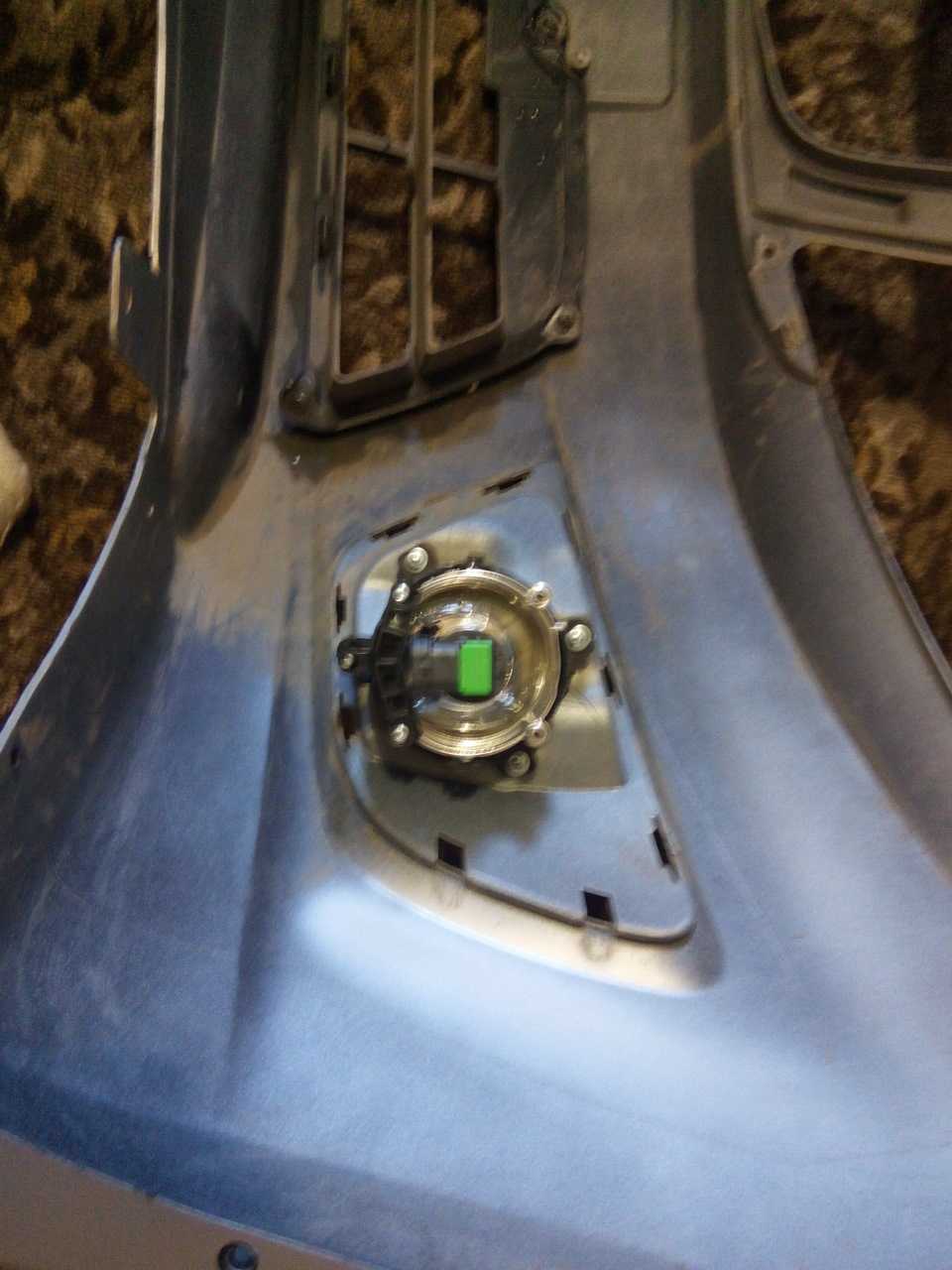

Крепим изнутри фару на 3 самореза.

Ставим снаружи крашеную рамку ПТФ до щелчка.

Повторяем тоже самое с левой стороны

На этом установка ПТФ закончена.

Подключение ПТФ на Калину

Для начала подключаем подкапотный жгут проводов к правой и левой ПТФ, закрепляем провода «массы» на кузов. Подключаем плюсовой провод к АКБ, по схеме. Протягиваем подкапотный жгут ПТФ в салон вдоль штатного жгута в левом крыле автомобиля, предварительно сняв левый подкрылок.

Переходим в салон.

Снимаем пепельницу, открутив 4 винта.Через образовавшийся проем выталкиваем наружу заглушки кнопок, под которыми находятся 2 винта, которыми крепится накладка панели приборов.

Снимаем ручки температуры и направления обдува, потянув их на себя.

Аккуратно отодвигаем накладку панели, начинать лучше снизу.Выталкиваем заглушку кнопки кондиционера, вместо нее ставим кнопку включения ПТФ.

Два коротких провода, белый и черный, соединяем коннекторами с такими же проводами от кнопки обогрева заднего стекла.

Два длинных провода нужно протянуть от кнопки включения ПТФ к монтажному блоку через панель приборов.

Итак, жгут от кнопки вытащен к монт. блоку. Теперь выдвигаем монтажный блок в салон, насколько позволят провода.

Нащупываем в верхней части панели конец жгута, который засунули со стороны капота. Итак, оба жгута возле монтажного блока: 3 провода из под капота и 2 от кнопки.

Пробуем соединить предохранители и реле по схеме, чтобы проверить правильность работы. Если все работает, собираем все как положено, устанавливаем реле и предохранители в монтажный блок, изолируем все соединения.

Собираем все что было разобрано в обратной последовательности. Все собирается просто, самое сложное поставить на место накладку панели приборов. Лучше сначала закрепить верхние клипсы накладки, а потом как бы стягивая ее вниз защелкнуть остальные.
