Пошаговая установка магнитолы лада гранта: как поставить самому в стандарт, норму и люкс

Снятие аппарата согласно инструкции

Алгоритм снятия магнитолы при наличии ключей прост до безобразия. Её стоит рассмотреть для того, чтобы понимать, как действовать при их потере. Порядок следующий:

Снимите переднюю панель проигрывателя и декоративное пластиковое обрамление, подцепив его при необходимости плоской отвёрткой.
Вставьте первый ключ в щель между корпусом и монтажной рамкой, находящуюся на торце. При этом вы должны ощутить лёгкое сопротивление, когда инструмент отгибает защёлку.
Повторите то же действие со вторым ключом.
Возьмите магнитолу руками за выступающие части по бокам корпуса и аккуратно извлеките из ниши.

Для извлечения магнитолы используется 2 ключа

Спецключи нужно вставить в боковые проёмы

Когда магнитола снабжена четырьмя защёлками, доступ к ним осуществляется через 2 пары круглых отверстий. В них необходимо вставить 2 П-образных ключа и вытянуть за корпус, как описано выше.

С помощью ключей музыкальный центр легко вынимается

Как подключить штатную магнитолу Лада Гранта с разъемом 1-DIN

Работы проводим в салоне машины, предварительно скинув клеммы от аккумуляторной батареи, с целью предотвращения короткого замыкания в цепи;
Извлекаем пластиковую перегородку – карман. Она прикрывает отверстие, предотвращая попадание предметов внутрь торпеды. Используем отвертку с плоским наконечником для отвинчивания болтов;
За корпусом перегородки видны два ISO штекера. Колодки с проводами такого типа изготовлены в соответствии с международными стандартами для автомобилей. Более 98% всех автопроизводителей используют стандарт при оснастке технических средств;
С корпуса аудио блока снимаем металлическую рамку – блок, помещаем ее в полость торпеды.
Предварительно подключаем колодки с проводами. Посадка в разъемы сопровождается характерным щелчком;
Вставляем модуль в металлическую рамку.

Водителю на заметку. Некорректное подключение клемм приводит к короткому замыканию. Для безопасности процесса соединения, на разъемах имеются направляющие, они позволяют установить колодку лишь в одном положении.

Особенности и возможности магнитолы

Штатной магнитолой оснащается Лада Гранта люкс и Калина-2, причем эти стереосистемы постепенно совершенствуются. Внешнее отличие данного устройства в первую очередь в том, что оно глубоко утоплено в центральную консоль и извлечь ее оттуда непросто. В глаза также бросается большой монохромный сенсорный дисплей с доступным и понятно оформленным интерфейсом.

По отзывам автолюбителей Лады, магнитола оснащена собственной операционной системой на основе Windows, потенциал которой помогает повысить прошивка. Можно создать что-то вроде рабочего стола, как на компьютере, подключить интернет-браузер. Стоит только воткнуть в специальный разъем 3g-модем, и все функции глобальной информационной сети становятся доступными в вашем автомобиле.

Ввод данных при этом может осуществляться экранной клавиатурой. Эти программные функции должны быть записаны на отдельную SD-карту, так как собственная память магнитолы уже не вписывается в возросшие запросы пользователей. Это одна из причин того, почему российской системе еще далеко до заграничных аппаратов, хотя она, конечно, опережает многое, что устанавливалось и звучало в наших Ладах ранее.

Радиоприемник тоже обладает приятной особенностью: его можно настроить таким образом, что, когда на той или иной радиостанции будет выпуск новостей, он автоматически перенастроится на новостную волну с любой другой частоты. Стандартная стереосистема Гранты с ЖК дисплеем проигрывает музыку из файлов MP3, WMA, WAV и видеофайлы с расширением WMV.

Видео обзор магнитолы

https://youtube.com/watch?v=xSo74lsbkEM

Штатная магнитола Калина 2 и Гранта имеет все необходимые функции для современного автомобиля. Работа аудиосистемы не вызывает нареканий, подвисаний нет, все операции выполняются мгновенно. Качество сборки на высоком уровне. К недостаткам можно отнести лишь отсутствие CD/DVD привода, но в настоящее время диски уже уходят в прошлое. Штатная магнитола Лада Калина 2 и Гранта без ЖК дисплея — хорошая альтернатива для тех кому физические кнопки удобнее сенсора.

Скачать руководство по экслпутации магнитолой (с 173 стр.): Чтобы скачать файлы нужно авторизироваться на сайте

Напомним, что на комплектации «Люкс» АвтоВАЗ устанавливает магнитолы с ЖК дисплеем.

голос

Рейтинг статьи

Аудиоподготовка Гранты разных комплектаций

В комплектации «стандарт» Лада Гранта имеет предустановленные жгуты проводов питания, которые располагаются в консольном проеме. Электропровода подведены только для магнитолы, поэтому не стоит удивляться, если вы не обнаружите их в дверных проемах. Для проводки к дверям потребуется протягивать провода питания, которые располагаются под панелью консоли

В данной комплектации Лады Гранта стереосистема может быть установлена самостоятельно, если уделить этому должное внимание

В Лада Гранта Норма провода питания, идущие от консоли, уже проведены к дверным проемам. Необходимо только подсоединить аудиосистему в соответствии со схемой сборки. Нередко бывает, что стоковая дверная проводка не совпадает с разъемами некоторых динамиков. Для решения этой проблемы необходимо докупить подходящие провода и заменить их в дверном проеме. Лада Гранта Норма имеет обшивку со специальным рисунком под колонки. Ориентируясь на него, можно самостоятельно вырезать проем.

Во время сборки на заводе Лада Гранта комплектации «люкс» снабжается сенсорной мультимедийной системой и динамиками. Усовершенствованная магнитола дополнена функцией Bluetooth и 5-дюймовым дисплеем с линейным выходом. Кроме того, встроенная магнитола позволяет подключать флеш-карту USB 2.0, через которую можно слушать записанную музыку.

Штатная магнитола для модели Лада Гранта представляет собой улучшенное устройство, в конструктивной основе которого заложен процессор «Sirf Atlas», поставляемый известным производителем «ИТЭЛМА». Кроме присутствия радиоприемника аппарат наделен большим экраном сенсорного типа и имеет возможность подключить внешний источник через видеовход посредством замены программного софта и выполнения прошивки. Однако в базовой комплектации отечественного авто присутствует лишь кнопочная магнитола. Многие владельцы этим фактом не довольны, и хотят осуществить подключение магнитолы более современной. Данная статья расскажет вам, как осуществляется установка магнитолы.

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Как установить головное устройство на автомобиль, имеющий базовую комплектацию?

Поскольку Лада Гранта в базе не оснащена музыкальной аппаратурой, а на борту установлена лишь кнопочная магнитола, обоснованно возникает вопрос: как штатная магнитола монтируется в салон? В действительности это более простая процедура, чем может показаться сразу. Возникновение проблем во время монтажа исключено, поскольку для штатного аппарата на панели Лада Гранта уже предусмотрено посадочное место вне зависимости от уровня оснащения.

Приобрести устройство можно в торговой сети или на интернет-сайте, где реально отыскать улучшенную версию, оснащенную навигационным комплексом с подробной картой РФ. Не забываем дополнительно купить люкс-панель. Хотя мультимедиа без проблем встанет и в штатную панель, но внешний облик будет не так красив. Цена на данный девайс достигает 2,5 тыс. руб.

Далее следует установка магнитолы. Конструктивная особенность посадочной ниши в панели Гранты не предусматривает необходимости прокладки дополнительной проводки.

Первым действием будет снятие пластикового кармана в проеме аудиосистемы. Выполняется это с помощью плоско-профильной отвертки. Открывается доступ к нескольким разъемам, которые подразумевают подключение магнитолы.
С головного устройства демонтируем рамку и фиксируем ее в месте расположения кармана.
Далее переходим к подключению. Для этого соединяем пару разъемов и устанавливаем устройство в посадочную нишу.
После этого можно установить громкоговорители в передние дверные карты. Процедура предполагает необходимость демонтажа дверных обивок с ручками отпирания и регулировки положения стекол. Используя специальный шаблон, приступаем к выпиливанию посадочных отверстий.

Крепление динамиков к картам выполняем посредством саморезов. Кабели от громкоговорителей вставляем в предназначенные для этого входные разъемы на тыльной панели авто-магнитолы. Декоративные дверные панели устанавливаем на прежние места и оцениваем звучание, предоставляемое штатным головным устройством. Таким образом, происходит подключение магнитолы.

Демонтаж штатной магнитолы в Гранте люкс

Чтобы снять штатную акустику гранты:

берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Возможности магнитолы

В правой части магнитолы находится разъем USB, который предназначен для подключения:

USB Flash card (USB 2.0 и 3.0 до 64 Гб);
USB Flash player с объемом памяти не менее 1024 Мб;
USB HDD с файловой системой FAT32;
Mobile phone (только в режиме зарядки).

На левой части магнитолы располагается разъем для SD карт. Слот для карты памяти SD: поддерживает карты SD, SDHC размером 32 X 24 X 2,1 мм. SDHC до 32 Гб, SD до 32 Гб.

Таблица размещения файлов (FAT) подключенного прибора должна быть версии FAT16 (< 2 GB) или FAT32 (> 2 GB). Максимальное количество первичных разделов должно быть не более 4. Желательно, чтобы дерево каталогов у подключенного прибора имело не более восьми уровней. В одном каталоге должно быть не более 1000 файлов.

Во время проигрывания файлов на дисплее отображается вся необходимая информация о треке. Выбор источника воспроизведения осуществляется при помощи кнопки AUDIO в левой части магнитолы. Магнитола имеет предустановки эквалайзера (ДЖАЗ, ПОП, КЛАССИКА, ВОКАЛ и ПОЛЬЗОВАТЕЛЬ). Диапазон регулировок тембра НЧ, ВЧ, Баланса, Баланс фронт/тыл составляет от «-7» до «+7» единиц.

Магнитола имеет функцию Bluetooth и Handsfree. Подключить телефон можно при помощи длительного нажатия на кнопку с трубкой. При сопряжении на телефоне в списке найденных устройств должна появится надпись «ММС12», пароль по умолчанию «0000». После удачного подключения на дисплее магнитолы появится значок BT. Телефонная книга на магнитоле Калина 2 и Гранта отсутствует, но есть возможность сохранить в памяти магнитолы до 6 номеров. Также аудиосистема запоминает последний исходящий и входящий вызовы. Изготовитель не гарантирует работу с телефоном в режиме Handsfree у которого используется две или более SIM карт.

Магнитола позволяет прослушивать аудиофайлы с мобильного телефона. Для этого необходимо подключить телефон к магнитоле через Bluetooth и запустить плеер на телефоне. Производитель заявляет, что отдельные модели сотовых телефонов могут работать с данной магнитолой некорректно, это не является признаком неисправности.

Магнитола Калина 2 и Гранта имеет собственную батарею, которая позволяет сохранять пользовательские настройки после отключения АКБ в течении 10 дней.

Подключение усилителя звука и сабвуфера

Звук, который дает стандартная мультимедийная система Гранты 2190, устраивает не всех. Некоторые владельцы довольны дисплеем 2190, но не качеством звучания, поэтому находят способы установки нестандартных усилителей и сабвуферов, чтобы получить более приемлемый, в соответствии со своими потребностями, звук.

Для того чтобы самостоятельно выполнить подключение усилителя и сабвуфера к штатной магнитоле, нужно сначала демонтировать нижнюю часть центральной панели. Сняв консоль, видим разъемы типа mini iso и в один из них, тот, что желтого цвета, вставляем штекер заранее приобретенного переходника. Синий и зеленый провода оставляем как есть. Теми, кто проделывал подобное, отмечено, что штатные провода тут задействовать уже нельзя, поэтому используется mini iso.

Как выполнить прошивку ММС 2190 Гранта

Для перепрошивки ММС необходима SD карта

Для перепрошивки ММС необходима SD карта. Процедура прошивки невероятно проста. Потребуется еще и SD-карта. Для того чтобы картой можно было воспользоваться, ее нужно будет предварительно отформатировать в системе FAT16. Иногда во время прошивки возникает проблема, которая заключается в том, что происходит зависание логотипа «Лада». Почему это происходит:

параметры форматирования не соответствуют требованиям системы;
иногда это может быть устаревшая SD-карта.

Именно поэтому форматированию нужно уделить особое внимание. Если возникают сложности с прошивкой, то нужно все проверить

В качестве нового программного обеспечения можно выбрать NewMenu V7.391Nitro. Для этого его необходимо найти и скачать в интернете, а затем распаковать архив на карту.

Как устранить некоторые недостатки мультимедийной системы

Иногда, для того чтобы начать пользоваться новой мультимедиа, ее нужно приобрести. Она, конечно, сможет справиться с задачами, которые являются стандартными. Но большего без дополнительной доработки от нее ожидать не придется. Без этого у вас не будет возможности настроить навигатор, подключить камеру заднего вида.

Нужно сказать, что многие мультимедиа, которыми оснащены современные иномарки, существенно уступают по своим возможностям ММС Гранта. Эта система является уникальной и вполне конкурентоспособной. Если в работе ММС имеются небольшие проблемы, то прошивка ММС позволит их устранить. Рассмотрим, как сделать прошивку 2014 года.

Установка аудиосистемы на Гранту разных комплектаций

В комплектации “стандарт” в Гранте уже предустановлены жгуты питающих проводов, которые расположены в консольном проеме. Провода подведены исключительно для автомагнитолы, поэтому не удивляйтесь, если не сможете обнаружить их в дверных проемах.

В Лада Гранта Норма питающие провода, идущие от консоли, уже подключены к дверным проемам. Следует только подсоединить звуковую систему в полном соответствии со схемой сборки. Часто бывает, что предустановленная дверная проводка не сочетается с разъемами некоторых динамиков. Тут из положения выходят докупкой подходящих проводов.

Во время сборки Лада Гранта “люксовая” снабжается особой сенсорной мультимедийной системой и уже установленными динамиками. Улучшенная магнитола дополнена системой Bluetooth и дисплеем в 5 дюймов с линейным выходом.

Кроме всего прочего, встроенная автомагнитола позволяет подключать носитель памяти – флеш-карту USB 2.0, посредством которой можно прослушивать записанную музыку.

Прошивка магнитолы Лада Гранта люкс, своими руками

Для этого нам понадобятся:

Приемник GPS;
3G модем Huawei;
SD карта;
USB – разетвитель(хаб).

Сама же процедура, по прошивке магнитолы Лада Гранта люкс, очень проста.

Прежде всего, следует очистить SD карту от предыдущей информации, в ФАТ16.
Копируются информационные данные (файлы) прошивки (Chain.bin, chain.lst, NK.bin, TINYNK.bin) в корневую папку SD карты. Корневая папка — сама карта памяти, без внутрилежащих папок. Открывается при включение в работу флешки или любого другого носителя.
Извлекается из USB порта флеш — карта.
Карта SD вставляется в мультимедийную систему автомобиля.
Автомобильная магнитола Лада Гранта Люкс, перезагружается. При этом, в течение 15 секунд удерживается кнопка громкости.
В ходе перезагрузки происходит обновление, после завершения которого авто проигрыватель загружается в режиме рабочего стола.
Перемещаемся в режим регулировки функций экрана.Нажимаем на значок Calibration/Recalibrate, и жмем второй раз, на сам экран, в то время, когда происходит обратный отсчет на дисплее устройства.
Перезагружаем систему еще раз, но уже со вставленной SD картой.

Прошивка штатной магнитолы Гранта люкс завершена.

Возможные неполадки операционной системы после прошивки

Очень часто, после того, как установка улучшенной версии ОС 2015 года на мультимедийную систему автомобиля Лада Гранта Люкс закончена, происходит зависание магнитолы на эмблеме производителя Лада. Это может происходить по причине того, что в USB – порт вставлен какой-либо носитель информации.

Также проверьте, создан ли в корневой папке USB пустой эксплуатационный файл, который после перезагрузки выводит на монитор рабочий стол Windows.

Переформатируйте или вообще замените CD карту и повторите пере прошивку с самого начала по предложенной схеме.

Если рекомендованные нами действия не помогли, попробуйте отключить электропитание магнитолы, минимум на пять минут.

Кстати! Все операции связанные с переустановкой программ на штатной магнитоле, установленных в заводских условиях, вы совершаете под свою ответственность. Заводская гарантия производителя в данном случае, аннулируется.

Стоковые (стандартные штатные) прошивки на мультимедийную систему установленные в автомобиль Гранта Люкс, как и разнообразные по уровню исполнения и функциональности, модифицированные, самодельные версии базовой операционной системы Виндоус, можно в огромном количестве найти на многочисленных автомобильных форумах в сети интернет.

Нужно отметить, что официальный производитель АвтоВАЗ, особой информации по этому поводу не предоставляет. То есть, сама информация по прошивкам на официальном сайте присутствует, но не обновлялась с момента выхода первой модели самого автомобиля.

В силу этих обстоятельств, автолюбители вынуждены сами находить и делиться вариантами прошивок с остальными желающими обновить ОС своих авто, для более качественного пользования всеми заявленными производителем опциями и функциями.

Предлагаем вашему вниманию, видео инструкцию, как скачать прошивку магнитолы Лада Гранта люкс на 4 PDA, с последующей установкой на ММС.

Иные особенности штатной мультимедиа

Общие ощущения владельцев, у которых в авто штатная магнитола, носят позитивный характер. Дисплей обладает информативностью и отменно читается. Сенсорная клавиатура функционирует без нареканий. Сама штатная магнитола способна на добротное воспроизведение звуковых программ с карт «micro-SD». Однако применение USB-форматных носителей может вызывать сложности.

Также в устройстве присутствуют приятные опции:

эквалайзер;
активируемый режим повторного воспроизведения;
случайная последовательность проигрывания треков («Random»).

Мультимедиа LADA Granta способна поддерживать изображения в 5 вариантах форматов, что позволяет без проблем просматривать фото. Но выполнить корректные настройки опции «телефон» с первой попытки под силу не каждому. Эта функция будет удобна занятому владельцу, вынужденному вести телефонное общение, даже находясь в дороге.

Штатные динамики LADA Granta многих разочаровывают, поскольку даже на 45-процентном уровне громкости издают характерные для перегрузки басами хрипы. Некоторых пугливых меломанов настораживают скачки громкости при переходе в режим «радио».

Вот перечень недостатков, которые спровоцировали многих «Грантаводов» на приобретение альтернативного варианта магнитолы. Сегодня на место устаревшего штатного устройства «2190» претендует прогрессивный вариант «2191». Новый девайс порадует:

улучшенным звуком;
интерфейсом для коммутации с камерой заднего обзора;
навигационным комплексом;
интегрированным для подключения сабвуфера входом.

Как установить в Гранту

Для установки магнитолы потребуется выполнить несколько последовательных действий. Они представлены в виде пошаговой инструкции:

Монтажной лопаткой снять ручки управления климатической системой.
Поддеть и вытащить чехол середины панели. При демонтаже понадобится вынуть розетки проводки к клавишам управления оснащением.
Ножовкой вырезать главную перемычку в приборной панели. Можно воспользоваться строительным ножом. Уменьшить на 5 мм канал для центральных вентиляционных дефлекторов.
Установить автомагнитолу в шахту для монтажа с помощью готовых скоб. Устройство зафиксировать в специальных точках, находящихся в панели.
Смонтировать рамку для обрамления. На нее заранее надо переставить дефлекторы.

В сети легко найти множество видеороликов с названием “устанавливаем устройство 2 дин в Ладу Гранту”. Подробнейшие описания помогут быстрее справиться с задачей.

Если 2 DIN магнитола поддерживает низкочастотный динамик, желательно проложить проводку, проходящую под обшивками на порогах. Если используется активный сабвуфер вместе с фазоинвертором, нужно вывести в багажник кабели питания. У них должен присутствовать специальный предохранитель.

Двухдиновая акустическая система отличается от штампованной не только размером. У DIN-магнитолы имеется расширенный функционал, что объясняет ее популярность у автомобилистов.

Соединенные усилители многократно увеличивают прием сигнала. Упрощение радиопоиска происходит благодаря доступному просмотру системных файлов. Подключение накопителей осуществляется с помощью разъема USB.

Music zone позволяет переключать прослушиваемые частоты. Имеется доступ к различным радиопрограммам в диапазонах AM и FM.

Объединенный навигатор имеет рассчитанную карту маршрутизатора.

Защита от ударов удлиняет срок эксплуатации.

Развитие цифровых технологий не обошло стороной и современные автомобили. Монтаж устройства 2 DIN связан с некоторыми сложностями, но их перевешивают отличные функциональные возможности.

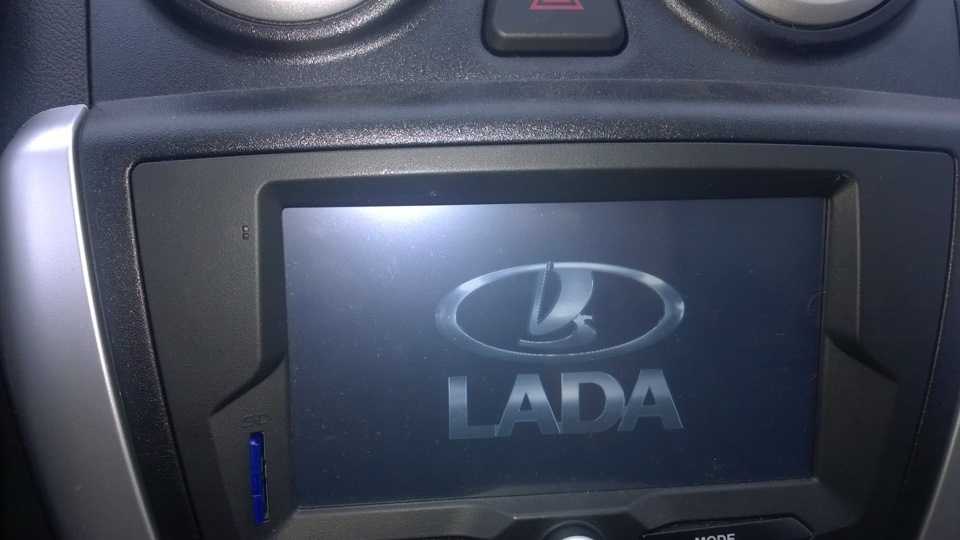

Штатная магнитола Гранта люкс. Функциональность устройства

Лада Гранта Люкс — современный автомобиль отечественного автопрома, оснащенный мультимедийной системой, по своим качествам не уступающей импортным аналогам. Управление ММС Лада Гранта Люкс, осуществляется ОС на базе Windows. Кроме обычного стандартного для такого оборудования функционала, ММС Гранты имеет дополнительный ряд опций. Таких как, подключение камер заднего вида, навигационной системы, просмотр фото и видео с флеш карты и так далее. Но при одном условие. Дополнительной доработки ОС. Проще говоря, что бы пользоваться системой в полной мере, потребуется прошивка штатной магнитолы Лада Гранта люкс 2015 года.
