Как заменить свечи зажигания на двигателе renault-nissan h4m-hr16de

Тюнинг двигателя Тиида/Жук/Кашкай/Ноут HR16DE-H4M

Чип-тюнинг. Атмо

Самый популярный и народный способ поднять мощность это спортивная прошивка. Чип-тюнинг HR16DE ничего в корне не изменит, прибавка (если она вообще будет) составит ~5%, как бы владельцы не радовались после калибровки, выглядит это не более чем самовнушение. Для более весомой прибавки, ищите выпускной коллектор 4-2-1 и прямоточный выхлоп, на 2-х дюймовой трубе, холодный забор воздуха и прошивку. Большого прироста это не даст, но около 125 л.с. снять получится, чтоб двигаться дальше, нужно ставить наддув.

Турбина на HR16DE/HR16DET

Существуют проекты с маленькой турбиной на штатную поршневую, это самый дешевый вариант турбонаддува. Приобретается турбина VW K03 с интеркулером и пайпингом, под нее варится коллектор, форсунки штатные, выхлоп на 2″ трубе прямоточный и все это надо настроить. В стандартную ШПГ дуть больше 0.5 бар смысла нет, иначе готовьте деньги на ремонт. Максимум, что можно выжать с такой конфигурации, это около 160 л.с. Для дальнейшего движения, нужно разжимать мотор под более мощную турбину, форсунки производительностью от 440сс, мощный топливный насос и поршневая с лужей, под СЖ ~8. Мощность, в зависимости от турбины, будет 200 и более л.с.

Владельцы автомобилей с таким мотором положительно отзываются о своем силовом агрегате: надежен, неприхотлив и экономичен. Однако есть и минусы, например, зимой он плохо заводится. А в сильный мороз вы скорее всего вообще никуда не поедете. И новый АКБ вам не поможет, кто бы что не говорил.

Данный двигатель отлично переносит 92-й бензин, а вот масло рекомендуется только синтетическое типа 5W30 или 5W-40. Для замены каждые 15 тысяч нужно чуть менее 4,5 литров. Свечи ходят примерно 30 тысяч, а воздушный фильтр 45 тысяч километров. Цепной механизм ГРМ не требует обслуживания.

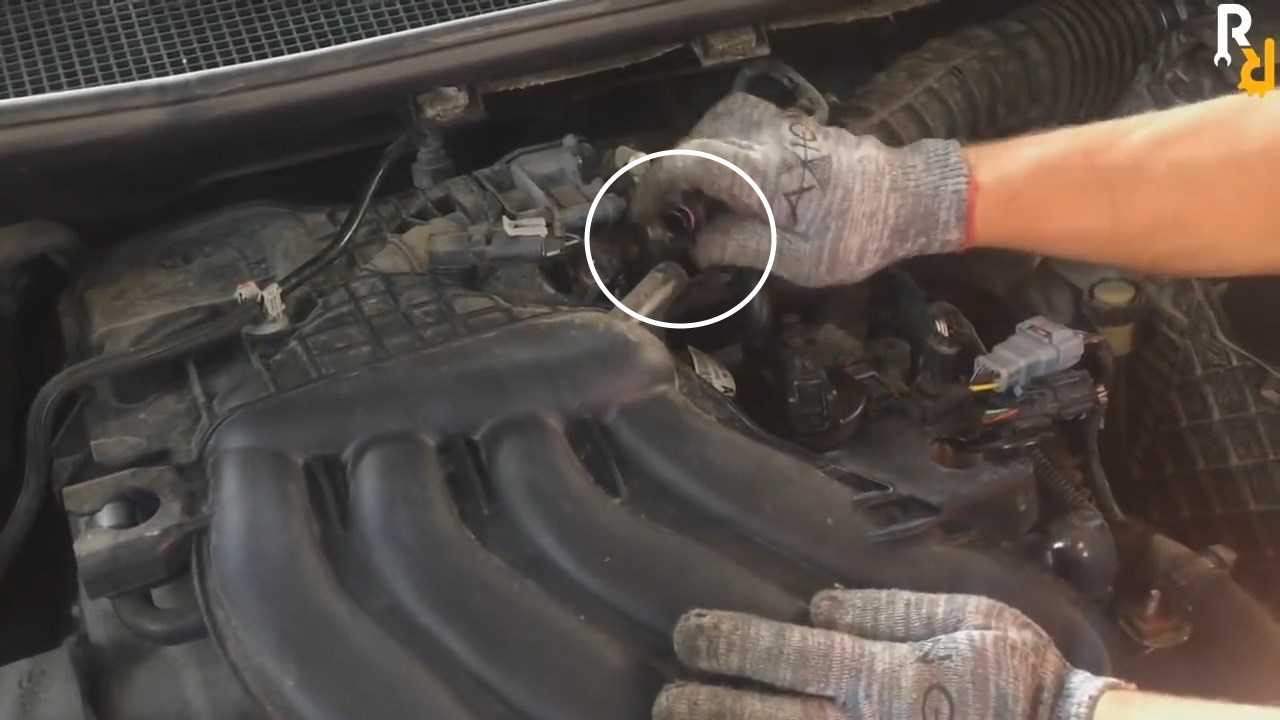

Видео об основных проблемах системы зажигания этого силового агрегата.

Отсутствие гидрокомпенсаторов вынуждает регулировать тепловые зазоры клапанов путем подбора толкателей каждые 100 тысяч километров. Зато фазорегулятор очень надежен и служит примерно столько, сколько сам мотор.

Ресурс двигателя сервисмены оценивают примерно в 250 тысяч километров пробега. Но это при строгом соблюдении регламента обслуживания конечно.

Двигатель H4M/HR16DE 1.6 литра 16V применяется для установки на автомобили Nissan Juke, Nissan Tiida, Nissan Qashqai, Renault Duster, Renault Megan, Renault Fluence, и Lada Xray. Особенности.

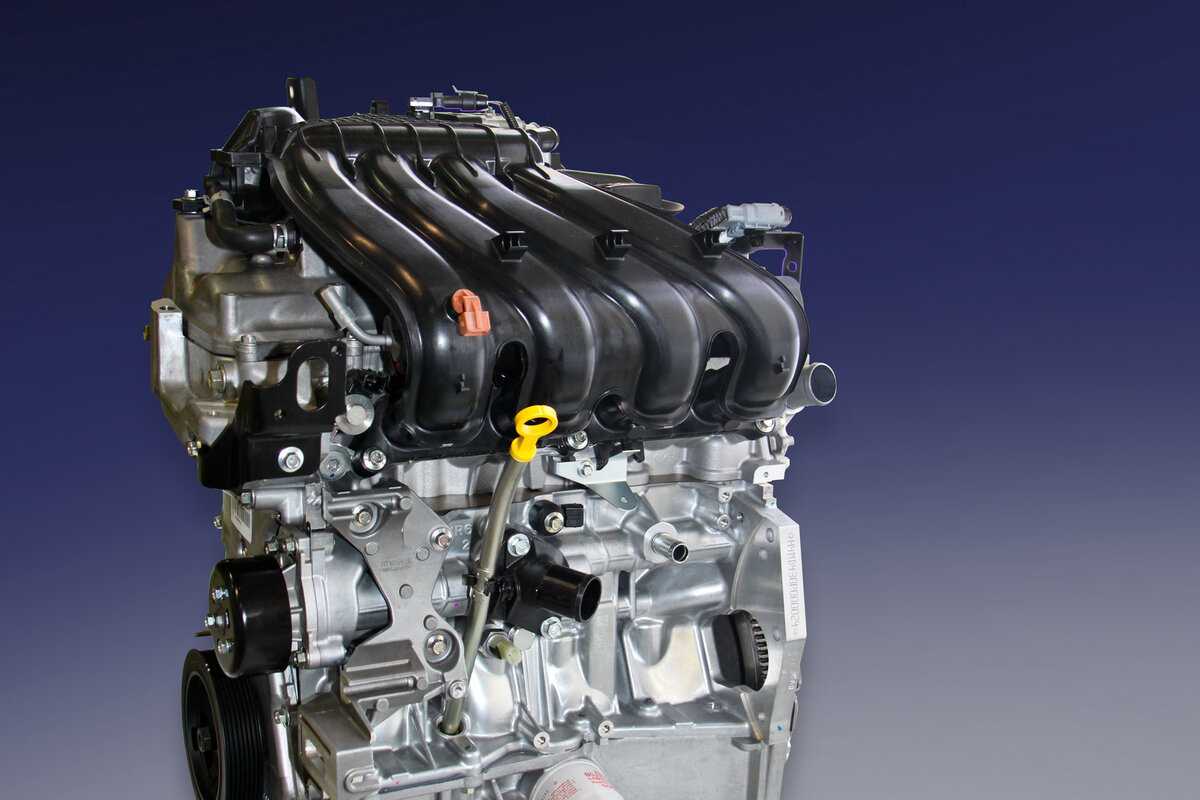

Двигатель Renault-Nissan H4M/HR16DE есть ничто иное, как логическое продолжение мотора . Двигатель подвергли модернизации, главным образом газораспределительного механизма и электронного управления. Теперь двигатель имеет цепной привод ГРМ, новые распределительные валы и по две топливные форсунки на каждый цилиндр. Мотор лишился гидрокомпенсаторов (раз в 100 тыс. км регулировка путем подбора толкателей). Система изменения фаз газораспределения сохранилась на впускном валу. Двигатель получился экономичнее своего предшественника, мощнее и экологичнее (экологический класс Евро 5). Начиная с 15-ого марта 2020 года производится на АвтоВАЗе. На практике двигатель способен проехать более 250 тыс. км.

Подходящее масло по допуску Ниссан Тиида

Оригинальное масло

Моторное масло Ниссан Тиида выбирают, исходя из температуры за бортом автомобиля. Зимой смазочные материалы должны быть более жидкими, чем летом. Лучше приобретать оригинальное масло известной японской компании в проверенных магазинах и через специализированные сайты. Лишь в этом случае эксплуатационный ресурс двигателя продлится дольше заявленного гарантийного срока.

Nissan Motor Oil 0W-30 KE900-90132 1л Артикул

NISSAN STRONG SAVE X E SPECIAL SM 5W-30 Артикул KLAM2-05304

Как отличить подделку оригинального масла Nissan:

Одобренные аналоги по допуску

Shell Helix НХ8 Synthetic 5W-30 Артикул 1л 550046372	NGN Gold 5W-40 Артикул V172085302
Лукойл Люкс Синтетическое 5W-30 Артикул 4л 196256	Idemitsu Euro Spec 5W40 Артикул 1849041

Правила эксплуатации двигателя HR16DE

Оценка множества достоинств этого мотора возможна лишь при выполнении ряда правил, необходимых для безопасной и соответствующей по срокам ресурсу эксплуатации.

Перечислим вкратце эти условия, изложенные подробно в инструкции по эксплуатации автомобиля, укомплектованного этим ДВС:

• Использование бензина с октановым числом не ниже АИ-92;
• Применение качественного моторного масла классов, указанных в инструкции по эксплуатации;
• С учётом реалий снижение пробега между заменами масла с 15 тыс. км до 10 тыс. км.
• Применение расходных запчастей (фильтры, свечи, предохранители, лампы, расходные жидкости и пр.) только параметров, соответствующих техническим характеристикам двигателя;
• Своевременное прохождение технического осмотра и профилактического обслуживания с участием квалифицированных специалистов.

В штатном исполнении двигатель HR16DE, известный и как H4M, рассчитан не на спортивную, а на размеренную езду в большинстве режимов современного города. Не внося рискованных или критических изменений в его конструкцию и программное обеспечение, можно быть уверенным, что ресурс этого ДВС в 250 тыс. км, сложившийся из опыта автолюбителей, не является минимальным.

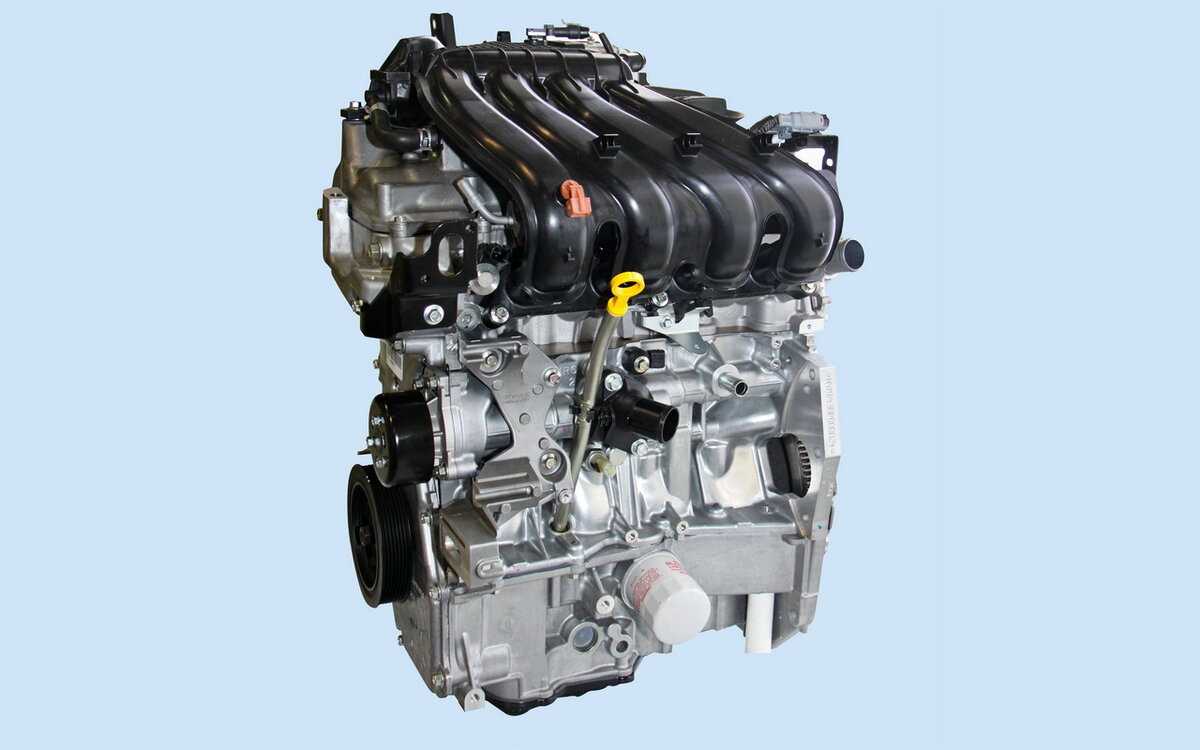

H4M и HR16DE: технические характеристики и нюансы

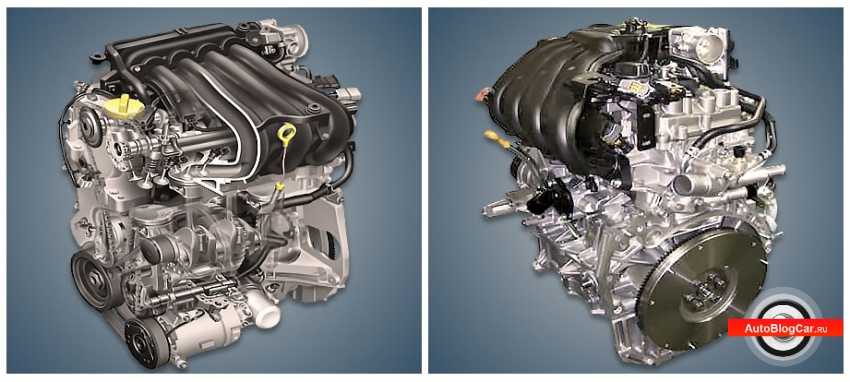

HR16DE (H4M) имеет легкий алюминиевый блок с полностью сбалансированным коленчатым валом с пятью подшипниками и алюминиевой ГБЦ, в ней установлены два распределительных вала и 16 клапанов, по 4-е на каждый цилиндр.

Степень сжатия составляет от 9,5 до 10,7 (зависит от года выпуска и модели автомобиля). Диаметр цилиндра и ход поршня равен 78,0 мм. и 83,6 мм. соответственно. Двигатель HR16DE (H4M) имеет электронный дроссель и две форсунки на цилиндр.

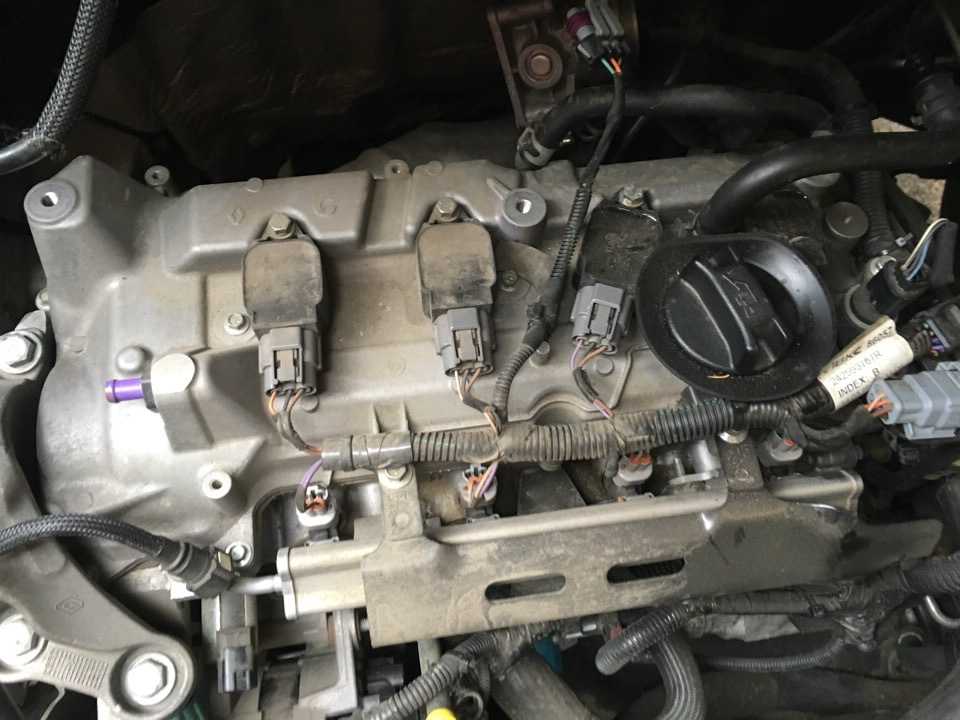

Форсунки HR16DE (H4M)

Дополнительная пара форсунок на цилиндр появилась в следствие модернизации, так что между владельцами автомобилей с мотором HR16DE (H4M) разных годов выпуска может разгореться нешуточный спор по поводу их количества.

Агрегат выдает от 110 л.с. до 117 л.с. и от 142 до 158 Нм крутящего момента при 4000 об/мин. В поршни установлены два компрессионных кольца и одно маслосъемное, сам блок имеет пять несущих опор.

ГБЦ

Головка блока цилиндров изготовлена из прочного, легкого алюминиевого сплава, что дает ей хорошую эффективность охлаждения. Каждый распределительный вал поддерживается пятью подшипниками, но только на впускном распредвалу расположен фазорегулятор.

ГБЦ

Впускные клапаны имеют диаметр – 31 мм., продолжительность впуска 228°, а выпускные клапаны – 25 мм., продолжительность выпуска 208°. Как уже говорилось мотор не имеет гидрокомпенсаторов.

HR16DE (H4M) оснащен системой рециркуляции отработавших газов (EGR). Эта система возвращает часть выхлопных газов на сторону впуска, чтобы уменьшить расход топлива и свести к минимуму выбросы.

Фазорегулятор на впуске

Семейство HR-двигателей расшифровка обозначения

16 – Делим на 10 и получаем объем двигателя;D – DOHC (двойные верхние распределительные валы);E – Многоточечный впрыск топлива.

Тюнинг

Доработка двигателя H4M делится на два вида: чип-тюнинг и установку турбины. Прошивка на мощность поможет добавить 5-10% основной мощности, но при этом пропорционально увеличит расход горючего. Это стоит учесть при принятии решения. Провести чип-тюнинг можно при помощи K-line кабеля, программного обеспечения и наличия времени. Но, в большинстве случаев, рекомендуется обратиться на специальный автосервис, где специалисты подберут и настроят оптимальную конфигурацию для мотора.

Второй вариант – установка турбины. Самый дешевый вариант — турбина от VW с маркировкой K03. У нее в комплекте идет интеркулер и пайпинг. При этом необходимо переделать (переварить) полностью выхлопную систему и коллектор. Чтобы экономить деньги, можно не менять шатунно-поршневую группу, но при этом надувать больше, чем 0.5 бар, нельзя. Все это дает 150 л.с., которых более чем достаточно для городского и загородного режима эксплуатации.

Если хочется увеличить мощность до 180-200 л.с., то придется заменить распределительный вал, установить облегченные поршни и клапаны. В этом случае, не обойдется без установки более мощной турбины и прошивки блока управления двигателем специальным программным обеспечением.

Но не стоит слишком увлекаться тюнингом и добавлением мощности. Это может привести к тому, что мотор снизит свой ресурс на 1/3. Поэтому рекомендуется обращаться к профессионалам, которые сделают расчеты и подберут оптимальный вариант доработки.

Проблемы HR16DE (H4M)

Nissan HR16DE надежен и долговечен. Перечислим те немногие недостатки:

• Свист, раздающийся из подкапотного пространства, источник шума – приводной ремень генератора, подтягиваем ремень или меняем его на новый вместе с роликом;
• Глохнет двигатель. Возможно проблема кроется в реле блока зажигания, Nissan официально отзывал партию автомобилей по этой причине. Проблема решается заменой блока зажигания;
• Некоторые владельцы жаловались на плохой запуск мотора в холод (-20 С), но скорее всего это была проблема первых серий;
• В районе 150 тыс.км и больше может возникнуть проблемы с запуском, провалы в тяге, неравномерный холостой ход – причина кроется в растянутой цепи ГРМ – исправляется заменой;
• Уходит антифриз, виной всему прокладка ГБЦ и некачественная обработка поверхности, подтекание также возможно в районе помпы;
• К недостатком можно отнести такую простую процедуру как замена свечей зажигания, для ее осуществления придется снять впускной коллектор.

На какие автомобили устанавливался H4M

Двигатель H4M был гармонично и рационально внедрен в создание большого количества автомобилей Ниссан и Рено и успешно адаптирован под каждую модель.

Двигатель H4M устанавливали на Nissan Terrano III D10 c 2016 года.

Megane 4; Sandero 2 Stepway; Logan 2 Stepway (слева направо).

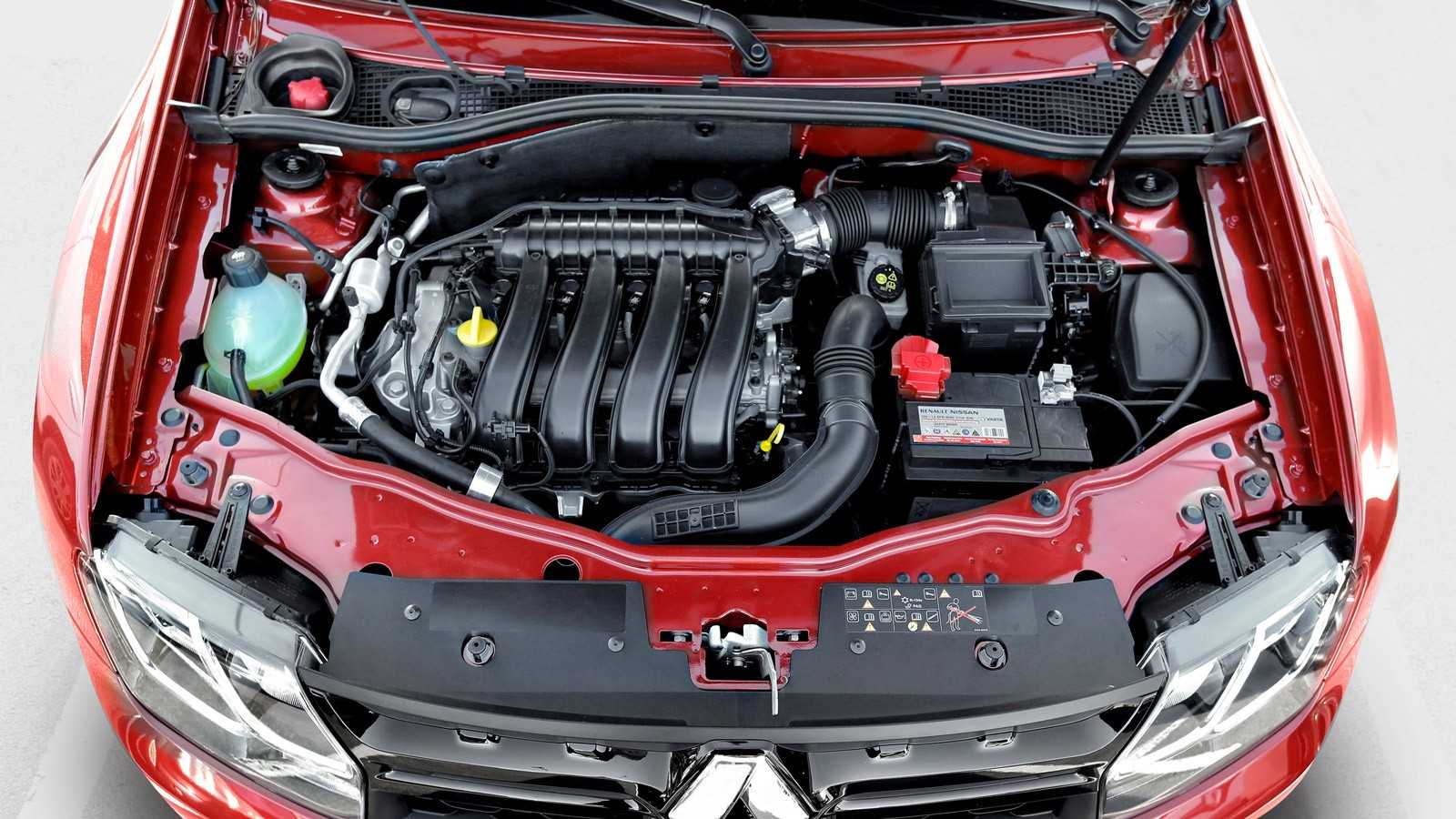

С 2012 года им комплектуются автомобили марки Renault, такие как Arkana 1 (с 2019 года), Fluence 1 (с 2012 до 2017 года), Megane 3 (с 2013 до 2016 года), Sandero 2, Duster 1, Kaptur 1, Megane 4, Logan 2 и Sandero 2 Stepway (с 2016 года), Logan 2 Stepway (с 2018 года).

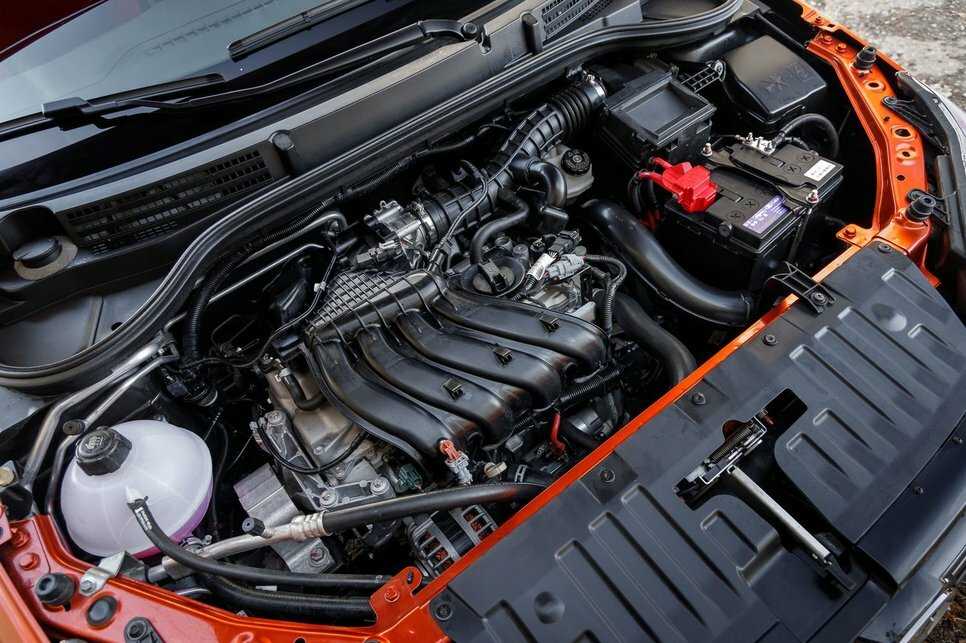

X-Ray Cross (слева) Vesta SW Cross 2181 (справа)

Следующие автомобили Лада также стали обладателями этого двигателя: X-Ray хэтчбек (с 2016 года), Vesta седан 2180, Vesta SW 2181, Vesta Cross 2180, Vesta SW Cross 2181 и X-Ray Cross (с 2019 года).

Тюнинг Н4М

Доступный вариант подвергнуть тюнингу двигатель H4M — сделать чип-тюнинг, изменив штатные показатели в сторону увеличения. Этот метод, судя по отзывам, не даст ощутимого прироста и ощущений, которые автолюбитель ожидает от этой процедуры.

Чип тюнинг H4M на Renault Logan 2 Stepway

При желании реально увеличить мощность нужен выпускной коллектор «паук» 4-2-1 и прямоток на двухдюймовой выхлопной трубе. Добавив к этому холодный забор воздуха и чиповку компьютера ДВС, реально добиться показателей мощности в 125 лошадей.

Но настоящий результат достигают установкой турбины. Например, небольшой вариант под штатную поршневую: «VW K03» с интеркулером и пайп-китом, соответствующим коллектором, производительными форсунками и прямоточным выхлопом. Двигаясь в этом направлении, возможно достичь мощности в 160 и даже 200 л.с.

Список моделей авто, в которых устанавливался

Разработан конструкторами альянса Рено-Ниссан атмосферный рядный мотор HR16DE для следующих моделей Nissan:

• Juke – мини-кроссовер;
• Sentra – экспортный вариант седана Sunny;
• Qashqai – городской кроссовер;
• Tiida – седан и хетчбэк;
• Note – субкомпактвэн;
• NV200 – фургон и минивн LCV-класса;
• Versa – хетчбэк и седан для Северной Америки;
• Grand Livina – компактвэн для Малазии;
• Latio – седан В-класса для Малазии;
• Bluebird Sylphy – переднее и полноприводный седан С-класса для Китая и Тайланда;
• Cube – субкомпактвэн для Европы;
• Wingroad – грузопассажирсий авто;
• Micra – хетчбэе английского производства.

Французский партнер альянса Renault-Nissan владеет акциями АвтоВАЗа, поэтому устройство ДВС HR16DE смогли оценить владельцы отечественного автопрома:

• Renault Logan – компактный седан, пикап, универсал и минивэн;
• Lada X-Ray – хетчбэк-кроссовер;
• Lada Vesta – пятидверный универсал и четырехдверный седан.

Nissan Cube

Пошаговая инструкция

Сначала необходимо демонтировать масляный сепаратор и крышку, закрывающую клапана. Здесь нужно немного постараться, так как открутить придется 13 гаек. Между крышкой и головкой расположена резиновая прокладка, так вот, нужно очень постараться, чтобы она осталась невредимой. Теперь нам видна сама цепь, если натяжной ролик будет выдвинут. Делаем ее визуальный осмотр и окончательно принимаем решение относительно ее замены.

Теперь ставим машину на нейтралку, при этом вывернув руль вправо. Нам необходимо провернуть коленвал по часовой. Для этого накидываем головку на гайку, которой крепится звездочка, и начинаем проворачивать. Поршень должен находиться в первом положении. Если это не так, то ставим его в это положение вручную. Штифт должен располагаться между 6 метками на звездочке коленвала. Если метки будут вам не видны, следует произвести проворот коленвала.

Теперь внимание: расположение всех деталей в этот момент нужно записать или лучше – зарисовать. Теперь на распределительном валу выбираем звездочку, которая, по вашему мнению, является наиболее изношенной

Ее нужно снять. С ней мы отправимся в магазин, когда пойдем покупать цепь.

Теперь вместе с направляющей вынимается ролик натяжения цепи.

Следующий шаг – демонтаж распределительных валов. Не путайте верхние метки. Вам будет намного проще, если вы обозначите их при помощи маркера. После снятия одного распределительного вала крепление нужно поставить на место установки, но не закрепляя его, а всего лишь наживив

Эта мера предосторожности необходима для того, чтобы не потерять крепление

Сейчас нам необходимо снять старую цепь со звездочки. Сделать это можно, разъединив одно из звеньев. При необходимости можно воспользоваться напильником

Позвольте дать вам один совет: покупая цепь в магазине, обращайте особое внимание на то, чтобы она была с замком. Снять ее будет намного проще

Снимаем цепь.

Особенности конструкции

Разработанный альянсом Renault-Nissan двигатель HR16DE получил следующие конструктивные особенности:

• блок цилиндров – для улучшения динамики авто выполнен из легкого сплава, внутри установлены «мокрые» гильзы;
• система впрыска – две форсунки на цилиндр;
• схема газораспределения – впускной и выпускной распредвалы уложены внутри ГБЦ, каждый из них управляет 2 клапанами по схеме DOHC;
• головка блока цилиндров – высота 125 мм, перекос 0,1 мм максимум;
• регулировка фаз – модернизация движков заключается в использовании гидромуфты на входном распредвалу, давление масла регулирует электромагнитный клапан;
• дроссельная заслонка – управляется электроникой от ЭБУ.

Блок цилиндров

Механизм газораспределения

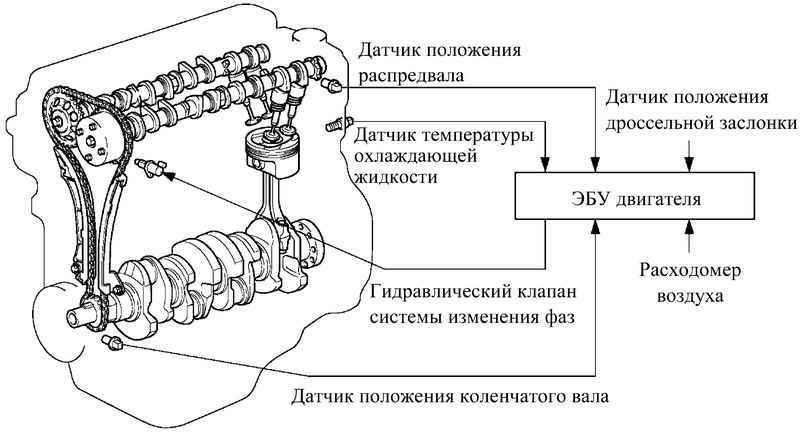

Схема регулировки фаз гидромуфтой

Поскольку для разных автомобилей модельного ряда Nissan используются не одинаковые версии прошивки ЭБУ, необходимо изучить описание параметров до начала эксплуатации силового привода. Зато возможна самостоятельная форсировка и капремонт по мере необходимости.

Впускной коллектор

Неисправности

Автопроизводитель утверждает, что особых недостатков при испытаниях мотор не показал, а вот у автолюбителей на этот счет свое мнение. Так, были найдены конструктивные недостатки, которые присущи всем моторам H4M. Устранением неисправностей обычно автолюбители занимаются самостоятельно. Рассмотрим основные из них, а также способы устранения:

1. Вибрация. Ее достаточно отчетливо слышно при пуске двигателя, а также на холостых оборотах. Это означает, что необходимо заменить правую подушку мотора.
2. Рев и злой звук. В этом случае необходимо осмотреть выхлопную систему. Зачастую такой звук начинает появляться при прогорании колец глушителя или наличия пробоев.
3. Глохнет двигатель H4M. Мотор может глохнуть по нескольким причинам – неисправности датчиков, ошибки в блоке управления двигателем, грязный дроссель или проблема в зажигании. Первоначальным признаком этой проблемы может быть периодическое троение.
4. Свист под капотом. Поскольку отсутствует ремень ГРМ, то причина в ремне генератора, который растянулся и проскакивает. Замена элемента поможет решить неисправность.

Недостатки и слабые места HR16DE

Основные проблемы HR16DE (и варианты их решения) выглядят следующим образом:

• свист слабо натянутого ремня генератора – подтяжка или замена;
• внезапная остановка – замена реле блока зажигания (концерн Ниссан делал отзыв авто с такой неисправностью);
• прогоревшее кольцо приемной трубы глушителя вызывает нехарактерный громкий звук при ускорении – замена детали;
• исчерпавшая ресурс правая опора вызывает вибрации – требуется установка новой подушки.

Трудности с запуском HR16DE в мороз (причем от -15 градусов) можно считать минусом и особенностью. Установка новых свечей или попытки заводки с газом в ряде случаев помогают справиться с проблемой.

Слабым местом можно назвать бесступенчатую трансмиссию (CVT), которая часто демонстрирует толчки, не любит резких стартов и торможений, пробуксовок.

Обслуживание

Техническое обслуживание силового агрегата «Рено» большинство автомобилистов проводит своими руками. Простая конструкция и знакомый дизайн позволяют с легкостью сделать все необходимые ремонтные операции своими руками.

Межсервисный интервал составляет 15 000 км пробега. Для увеличения ресурса и продления жизни мотора рекомендуется сократить срок до 12 000 км. Объем моторной смазки в силовом агрегате составляет 4.3 литра, но обычно для замены вполне достаточно 4-литровой канистры. Рекомендованное масло двигателя H4M имеет маркировку от 0W-30 до 15W-40. На заводе-изготовителе заливают моторную жидкость Nissan 5W-40.

Масляный фильтр используется производства «Ниссан» и имеет каталожные номера — 152085758R и 15208-65F0A. Также по оригинальным артикулам можно подобрать достаточное количество аналогов.

Схема технического обслуживания:

1. ТО-0. Проводится от 1500 до 2000 км пробега. Штатное заводское масло меняется, также проходит смена всех фильтров.
2. ТО-1. Делается спустя 12-15 тыс. км пробега. Комплексное обслуживание всего силового агрегата. От замены расходников и масла до полной диагностики состояния двигателя.
3. ТО-2. Замена смазочной жидкости, фильтрующих элементов масла и топлива. Сканирование наличия ошибок ЭБУ. При необходимости устранение неполадок.
4. ТО-3. Кроме стандартных операций, добавляется диагностика тормозной системы.

Последующие технические обслуживания проводятся по аналогии ТО1 – ТО3. Как показывает практика, большинство автомобилистов проходят техобслуживание на дилерских станциях, только в период гарантии. По истечению гарантийного обслуживания автолюбители начинают процесс ТО самостоятельно. Это позволяет сэкономить до 2/3 денежного эквивалента от стоимости операций в автосервисе.
