Замена задних тормозных колодок

Как поменять задние тормозные колодки своими руками

Прежде, чем приступить к смене изношенных деталей, нужно внимательно осмотреть и другие механизмы, чтобы убедиться, что не будет других «сюрпризов». Вместе с барабанной системой часто ломаются: барабан, течет цилиндр, заклинивает тросик ручника.

Видео

Для эффективного ремонта автомобиль нужно пригнать в яму или поднять на домкрате. Независимо от марки и особенностей механизма, процесс замены тормозов проводится в несколько поэтапных шагов:

1. Колесо демонтируется.
2. Внутри капота снимается крышка тормозного бака;
3. Детали очищаются от грязи.
4. Откручиваются направляющие болты.
5. Колодки отводятся отверткой и меняются попарно.
6. Проверяется система при зажигании.

Работать с барабанной системой гораздо сложнее, нежели с дисками. Однако, если придерживаться правил и не спешить, этот опыт станет полезным навыком, который поможет в дальнейшем самостоятельно справляться с подобными проблемами.

Интересно знать!
Обратите внимание! Задние тормоза имеют средний показатель пробега порядка 50 тыс. км., передние служат гораздо меньше – от 10 до 15 тыс

км. Проверка производится каждые 10 тысяч километров.

Необходимые инструменты и материалы

Чтобы выполнить ремонт своими руками, нужно приобрести специальные инструменты. Покупка на рынке или с рук повышает шансы попасть на некачественные изделия. Подделки, хоть и выглядят как оригинал, но прослужат совсем недолго.

Автомобильные запчасти лучше приобрести у дилера, поставляющего оригинальные детали компании. В этом случае предоставляется гарантия на эксплуатацию колодок, есть возможность вернуть купленный товар.

Для работы нужно подготовить следующие инструменты:

• домкрат;
• набор ключей;
• кувалда;
• баллонник;
• отвертка;
• брусок;
• спрей wd-40;
• плоскогубцы.

Пошаговая инструкция

Перед началом работы нужно снять заднее колесо, автомобиль приподнять с помощью домкрата и зафиксировать подставкой.

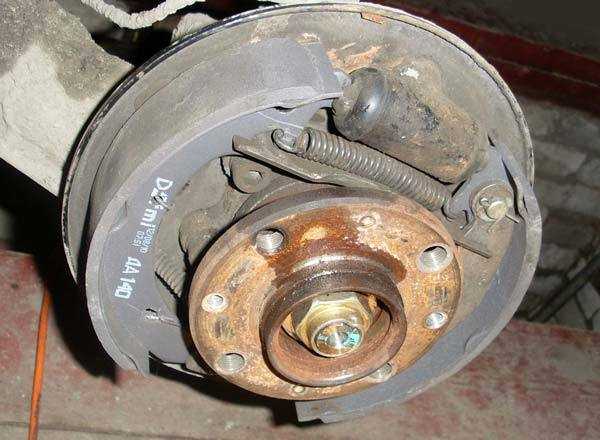

Теперь можно приступать к разборке основного барабанного механизма.

Процесс замены задних тормозных колодок:

1. Снять авто с ручного тормоза.
2. Открутить два фиксирующих болта и демонтировать барабан. Если он «прикипел», поможет постукивание молотком или отверткой.
3. Снять крепежные пружины, освободить тросик ручника. В этом процессе помогут пассатижи.
4. Старые колодки снять.
5. Установить новые изделия в обратной последовательности.
6. Прикрутить колесо.
7. Проверить работу колеса, поставив авто на ручник.
8. Снять автомобиль с домкрата.

Во время починки нужно следить за уровнем тормозной жидкости в баке. Если система будет установлена неправильно, будут происходить утечки.

После замены колодок нужно выждать некоторое время, чтобы детали притерлись друг к другу. Несколько дней торможение может быть неэффективным. Если же автомобиль будет по-прежнему издавать скрежет, то процедуру нужно повторить или обратиться в диагностический центр.

Интересно знать!
Дополнительная информация! Чтобы правильно заменить детали, нужно воспользоваться смотровой ямой или эстакадой.

Как понять, что колодки вышли из строя

Если во время осмотра машины проблем с тормозными колодками обнаружено не было, то об их повреждении удастся узнать во время торможения. С неисправными колодками автомобиль во время торможения немного побалтывается, также можно услышать характерный шум в задних колесах. Самая плачевная ситуация наблюдается, когда колесо просто клинит во время остановки.

Такой расходник, как задняя тормозная колодка Лада Гранта, очень важен, поскольку делает ваше передвижение машиной безопасным. Когда из строя выходит хоть одна деталь системы торможения, последствия могут быть куда печальнее. Провести осмотр либо замену тормозной колодки можно как самостоятельно, так и обратившись за помощью к специалистам.

Причины быстрого износа заднетормозных колодок

Даже не зная причин износа задних тормозных колодок, каждый водитель обязан всегда прислушиваться, не скрипят ли тормоза и плавно ли тормозит машина

Это особенно важно, когда пробег приближается к 10 тысячам километров. Ведь именно при таком количестве «пройденного» пути большинство автопроизводителей рекомендуют проверить задние тормоза транспортного средства

В целом, существует 6 основных причин износа задних тормозных колодок:

• окончился их ресурс;
• плохое состояние дорожного полотна;
• специфический стиль езды владельца авто;
• сомнительное качество деталей;
• климатические особенности региона;
• выполнение предыдущей замены колодок с нарушением технологии.

Во избежание аварийности, стандарты производителей автомобилей предписывают замену задних тормозных колодок исключительно в специализированных автосервисах.

Что можно сказать по износу задних тормозных колодок

Под износом колодок понимается:

1. Износ фрикционного слоя;
2. Повреждение фрикционного слоя (например, трещины);
3. Скос фрикционного слоя;
4. Угольный налет на дисках или барабане.

Эти «недуги» могут проявиться при:

• Легком стуке при торможении. Не стоит путать это с ABS;
• Слабой эффективности торможения;
• Свисте, скрежете при торможении;
• Пыли, стружке на дисках.

Любая операция по ремонту автомобиля – это лечение. Но отдельная операция может быть не лечением, а скрытием симптомов настоящей болезни. Если расходники меняются по причине их «естественной смерти» — просто наступила отметка в 60 000 км по пробегу, то другие детали механизма в этом винить явно не стоит.

А вот если расходники вышли из строя раньше, то их замена может не решить проблему, и в скором времени менять, возможно, придется не только их, но и другие детали механизма. Виной этому – другая неисправность в механизме:

1. Недостаточный уровень тормозной жидкости;
2. Неисправность суппорта (дает неравномерный износ фрикционного слоя), недостаточное количество смазки или неподходящая для этого смазка;
3. Неисправность направляющих (например, поврежденный пыльник);
4. Неправильная регулировка рабочей тормозной системы, нерастормаживание ручника;
5. Низкокачественный фрикционный слой;
6. Повреждения сальников;
7. Разгерметизация (завоздушевание) механизма;
8. Неравномерность работы гидравлических цилиндров, подающих неравные усилия;
9. Течь тормозного шланга;
10. Заклинивание ABS;
11. Искривление тормозного диска.

Общие вопросы

Разберемся, когда же нужно менять колодки и что выбрать из комплектующих.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

1. колеса шумят – гремят – вибрируют при торможении;
2. на колодках осталось 1,5 мм (либо меньше);
3. колодки расслоились, из-за чего колеса периодически заклинивает;
4. перестал держать ручник;
5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Как всегда очевидный пункт: меняем колодки комплектом по осям! Нельзя заменить только на правом или левом колесе, а другое оставить со старыми тормозами.
Даже при сильном износе колодок машина может тормозить, но это опасно и недопустимо.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
2. Ключи на 13: рожковый и трещотка с длинной головкой;
3. Балонный ключ;
4. Головка Е-8;
5. Головка на 7;
6. Отвертки для снятия и установки пружин;
7. Пассатижи.

Длинная головка на 13 потребуется, если соберетесь регулировать ручник. Для простой замены колодок она не нужна.
Расслоение и сильный износ задних колодок = не работающий ручник, шумы и уход автомобиля в стороны при торможении.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

• Ставим автомобиль на ровной поверхности;
• Снимаем с ручника, ставим на нейтралку;
• Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
• Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
• Страгиваем болты крепления колеса;
• Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.Существуют Лады с дисковыми тормозами по кругу. Нередко их меняют по необходимости, но иногда помогает и проточка тормозных дисков. Не знаете что выбрать — спросите совета у диагноста.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Если барабан закис и не снимается, те же штифты можно вкрутить в соседние отверстия как показано на фото – они сделаны для механического снятия барабана.
Выкручиваем штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

• пружину верхнюю №5;
• планку разжимную №6;
• пружину нижнюю №13;
• пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

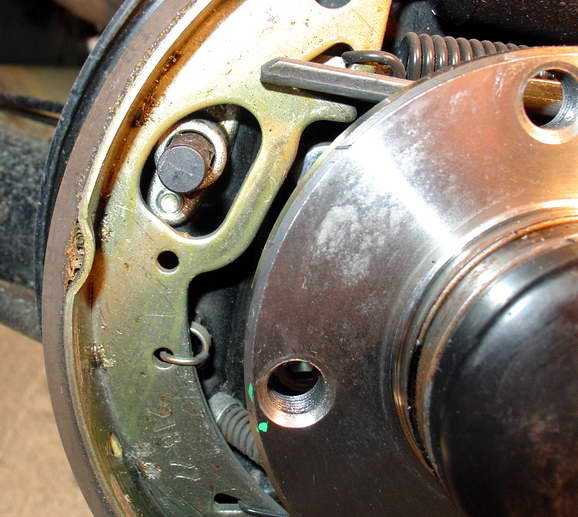

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Для удобства сборки: удерживающие пружины 7 можно надеть с помощью тонкого провода или проволоки.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

• оснащена датчиками АБС (они же датчики вращения колеса);
• задние колодки имеют отверстия для датчиков;
• под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

При сборке тормозов не забудьте поставить на место задающий диск. Иначе АБС не будет работать.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Срок эксплуатации задней колодки

Система торможения обустроена так, что большая часть нагрузки во время торможения переходит на перед машины ˗ на передние колодки. Исходя из этого задние тормозные колодки служат очень долго. Сколько точно прослужит задняя тормозная колодка, не ответит вам ни один специалист из автосалона, а все потому, что на ее срок службы колоссально влияют следующие факторы:

• манера езды – быстрый способ вождения, где водитель постоянно разгоняется и тормозит, ускорит износ колодки;
• качество тормозного барабана;
• иные обстоятельства – к примеру, средства, которые используют для посыпки дорожного покрытия в зимнее время, разрушительно воздействуют на фрикционные накладки.

Если условия эксплуатации благоприятные, то задняя колодка Лады Гранта может прослужить до 60000 км. Однако при замене колодки стоит ориентироваться по состоянию накладки, а не общего пробега авто после установки новой колодки

Обратите внимание на толщину накладки. Если она стерлась до 1,5 мм или стала еще тоньше или, куда хуже, стала отклеиваться от металла или появился скол и трещина, нужно срочно заменить заднюю колодку Лады Гранта, чтобы избежать неприятных последствий.

Когда накладка стерлась и стала меньше 0,15 см, поршень может покинуть цилиндр, как следствие мы получим утечку тормозной жидкости, и поломку тормозной колодки.

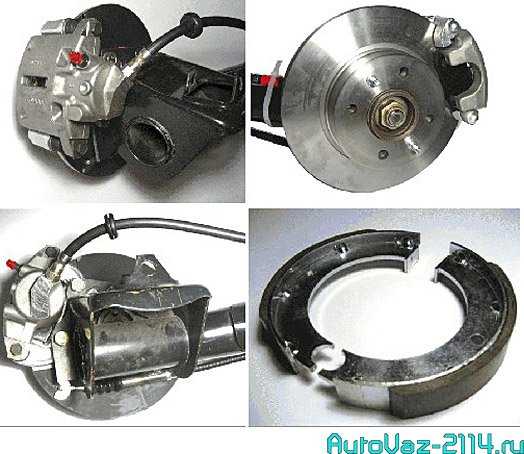

ЧЕМ ЛУЧШЕ ДИСКОВЫЕ ТОРМОЗА ОТ БАРАБАННЫХ МОДИФИКАЦИЙ

Эффективность дисковых тормозов против барабанных вариантов, многократно доказана при установке их на спортивные модели автомобилей. Их установка на «иномарки» производится не только из-за эффективного торможения. Они способны обеспечить одновременное срабатывание тормозных механизмов на всех колёсах, а это позволяет улучшить управляемость автомобиля в любых дорожных условиях.

К задним дисковым тормозам относят следующие преимущества:

1. Сокращение в несколько раз тормозного пути машины;
2. Уменьшения времени для срабатывания тормозных механизмов;
3. Сокращается время для замены тормозных колодок. отмечается простота их замены;
4. Повышается безопасность вождения транспортного средства;
5. Наблюдается равномерность при срабатывании тормозных механизмов всех колёс;
6. Снижение неподрессоренных масс заднего моста;
7. Хороший отвод излишков теплоты при экстремальных условиях вождения автомобиля;
8. Нет необходимости в периодическом подтягивании троса ручного тормоза;
9. Исчезают проблемы примерзания колодок к дискам в холодное время года.

Дисковые или барабанные тормоза?

Из перечня видно внушительный список достоинств, но имеются и конкретные минусы по их установке. При изготовлении машины, Волжский завод не устанавливает на Приору здт, чем это вызвано трудно сказать, наверное, для снижения себестоимости продукции. Установив задние дисковые тормоза на Приору, вносятся технические изменения в конструкцию транспортного средства. Это может вызвать проблемы при прохождении технического осмотра.

Любая конструкция в процессе испытательных поездок на полигоне получает всестороннюю оценку. На транспортном средстве устанавливают хорошо от балансированные и правильно настроенные системы тормозов.

Если вдруг автомобиль попадает в ДТП, даже в случае полной невиновности в аварии, у владельца возникнут проблемы из-за самовольного изменения конструктивных особенностей машины.

Установка задних дисковых тормозов на Приору своими руками вполне возможна. Но после окончания её монтажа, необходима тщательная доводка и настройка системы. Выполнить её самостоятельно трудно, но возможно.

Подготовка к замене

Перед началом смены колодок необходимо провести подготовку автомобиля.

Подготовка

Необходимо шприцем или грушей откачать часть тормозной жидкости из бачка. Это необходимо для того чтобы излишки жидкости не вытекли через верх, когда тормозной цилиндр будет сжат.

Далее ослабляем трос ручного тормоза, при его чрезмерной натяжке сжатие тормозного цилиндра будет невозможно, что усложнит процесс работы.

Как отрегулировать ручной тормоз читаем тут.

Затем подготавливаем необходимый инструмент

Необходимый инструемент:

• Головка на «7»
• Головка Torx «E8»
• Рожковый ключ на «10»
• Трещотка
• Большая плоская отвертка
• Две монтировки

Пошаговая инструкция

Поддомкрачиваем колесо и снимаем его (незабываем, подложить упоры под колеса автомобиля).

Если автомобиль оборудован системой АБС, то необходимо снять датчик АБС, дабы не сломать его при демонтаже и монтаже колодок.

Для этого необходимо головкой «Е8» открутить датчик и вытащить его из барабана.

Трещоткой с головкой на «7» откручиваем направляющие колеса (в некоторых моделях ваз направляющие выполнены под рожковый ключ на «10»).

Далее необходимо демонтировать барабан. Для этого можно использовать деревянный брусок или киянку и наносить удары в торец барабана, пока он не снимется.

Обратите внимание на то чтобы автомобиль был снят с ручного тормоза. В противном случае барабан не снимется

Снимаем барабан, если автомобиль оборудован АБС снимаем задающий диск датчика АБС.

Следующим действием будет сжатие тормозного цилиндра. Берем две монтировки и сдавливаем колодки, так чтобы цилиндр сжался, как показано на картинке.

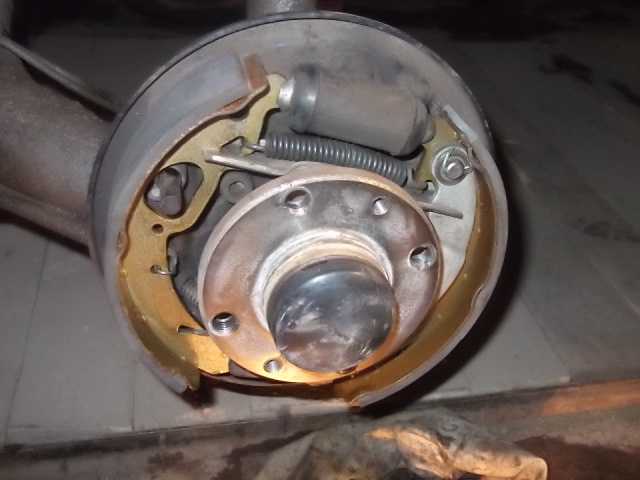

Далее приступаем к разборке заднего тормозного механизма.

Снимаем верхнюю стяжную пружину отверткой и вынимаем ее.

Вынимаем распорную планку раздвинув колодки.

Отверткой демонтируем прижимную пружину передней колодки.

Снимаем переднею колодку.

Снимаем прижимную пружину задней колодки и отпускаем колодку вниз.

Вынимаем рычаг привода ручного тормоза из зацепления троса ручного тормоза и вынимаем колодку.

Разгибаем шплинт и вытягиваем его из отверстия пальца.

Снимаем шайбу и привод ручного тормоза, а затем палец с колодки.

Следующим этапом замены задних колодок является обратная сборка в обратной последовательности.

Для более удобного и легкого натягивания прижимной пружины
можно использовать кусок провода или веревки для привидения пружины в
зацепление с колодкой.

После того как на обеих сторонах автомобиля будет заменены колодки, необходимо отрегулировать ручной тормоз. Как правильно отрегулировать ручник можно прочитать тут.

Процесс замены тормозных колодок завершен.

Как определить, что тормозной диск пора менять

Есть целый ряд признаков, которые часто косвенно указывают на неполадки в работе тормозных дисков, вызванные износом последних. Следует проверить данный элемент тормозной системы в следующих случаях: если при нажатии на педаль тормоза появляются ощутимые вибрации; если в процессе торможения возникает цикличное биение педали; когда при каждом повороте колеса раздается характерный металлический скрип (может меняться тональность в такт вращению).

Все вышеперечисленные приметы являются косвенными и неявными, а значит по ним невозможно со 100 % уверенностью утверждать, что проблема в таком случае исходит именно от дисков. Однако вспомним, что основная нагрузка при торможении приходится на передние тормоза автомобиля. Существует универсальный метод для самостоятельной проверки передних тормозных дисков на износ без необходимости снятия колеса и визуального осмотра. Для проверки в процессе движения по максимально ровной дороге на небольшой скорости немного надавите на педаль тормоза и несколько секунд легким движением поворачивайте руль сначала в одну сторону, а затем в другую (с небольшим натягом). В процессе совершения всех вышеперечисленных манипуляций прислушайтесь к обратной связи рулевого колеса. Если руль подрагивает или едва заметно «подклинивает», то это явный показатель износа тормозных дисков. Самостоятельно диагностировать аналогичную проблему для задних тормозов достаточно затруднительно в связи с тем, что большинство современных авто оборудованы регулятором тормозных усилий, поэтому в данном случае лучше обратиться в сервис, где специалисты смогут снять колесо и визуально изучить конструкцию на предмет неполадок.

Перед тем как перейти к основной теме данной статьи – «как снять тормозной диск со ступицы?», вначале следует понять, как же все-таки выявить износ дисковых тормозов? Конечно, самый надежный способ – это провести полноценный осмотр (демонтировать колесо, снять колодки и откинуть суппорт). В таком случае можно диагностировать амортизацию механизма несколькими способами:

• Проверить контрольные метки. На большинство современных дисков при их изготовлении наносятся дополнительные проточки, которые служат своего рода индикатором износа изделия. Если данная «метка» в зоне соприкосновения изделия с колодкой полностью стерлась, то это явный сигнал о том, что механизм более не годен для эксплуатации, поэтому его нужно снять и заменить на новый. Следует заметить, что вождение автомобиля с вышедшими из строя тормозными дисками (с выработкой более разрешенной нормы) категорически запрещено.
• Посредством штангенциркуля. Данный инструмент служит для измерения толщины диска. На сегодняшний день практически все автопроизводители прописывают в своем руководстве по эксплуатации транспортного средства разрешенную толщину ротора (рабочей кромки изделия, на которую приходятся максимальное трение при торможении).
• Проверить на наличие глубоких царапин сколов и иных механических изъянов/деформаций. Если таковые имеются, то изделие категорически запрещено эксплуатировать или восстанавливать. И то, и другое впоследствии может стать причиной неожиданного разрушения конструкции при торможении и потери автомобилистом контроля над транспортным средством. При наличии микроцарапин (глубина которых не превышает 1 мм) на относительно новом изделии можно решить проблему без замены конструкции, так как небольшие изъяны легко полируются на токарном станке без значительной потери толщины ротора.
• Проверить биение диска колеса. Диагностируется посредством микрометра с роликовым наконечником, крепко закрепленным относительно поверхности изделия. Если в процессе вращения диска амплитуда ударов превышает показатель 100 микрон, то это приводит к тому, что в момент торможения в механизме возникают ощутимые вибрации. Это не только влияет на показатели эффективности функционирования тормозной системы в целом, но и влечет за собой ускоренную амортизацию других ее частей (в первую очередь, колодок).

В случае необходимости проведения диагностики и определения уровня амортизации тормозных дисков, конечно, лучшим решением будет обращение за консультацией и помощью к профессионалам (высококвалифицированным специалистам автосервиса, которые смогут снять колесо и определить процент износа ТД). Несмотря на то, что вопрос на первый взгляд кажется достаточно простым и понятным, на самом деле имеется множество нюансов, о которых новички, а порой и водители со стажем могут даже не догадываться.

Замена задних тормозных колодок барабанной системы

Все-таки необходимо знать, что барабанный тип тормозной системы работает по другому принципу, в отличие от дисковой системы. После плавного нажатия педали тормозная жидкость перемещается по шлангам и трубкам, и оказывает влияние сразу на два поршня в рабочем цилиндре, предназначенные для прижимания планки к боковым сторонам барабана, а далее происходит постепенное снижение скорости движения автомобиля.

Передние колеса фиксируются башмаками и далее необходимо включить первую передачу, ручной тормоз не активируется выжиманием. Ослабляются зажатые болты, которые фиксируют и крепят колесо к ступице. Необходимая сторона автомобиля поднимается при помощи домкрата и сразу же ставится под нее подставка. Теперь все готово для дальнейшей работы, можно выкручивать болты и снимать автомобильное колесо. Можно приступать к процессу разборки барабанного тормозного механизма.

Непосредственное начало процесса замены задних тормозных колодок своими руками изначально осуществляется снятием барабана тормозной системы. Он всегда фиксируется на ступице при помощи двух направляющих шпилек, которые необходимо выкрутить. Далее с помощью монтировки, между разведенными поршнями цилиндра, нужно воздействовать на планки

Это очень важно, поскольку невозможно будет поставить назад барабан на прежний механизм, даже после успешной самостоятельной установки новых тормозных колодок

Необходимо тщательно следить за общим уровнем тормозной жидкости в системе, которая при сжатии под высоким давлением поршней цилиндра, в будущем может вытекать из бачка тормозной системы. Пассатижами снимаются верхняя и нижняя пружины, которые исполняют роль стягивающих элементов и уже демонтируется рычаг самого ручника. Потом установка задних тормозных колодок и обратная сборка всего блока тормозного механизма осуществляется своими руками в обратной последовательности.

Заключение

Осуществив замену тормозных колодок, не спешите выезжать. Для начала проверьте работу тормозной системы. Для этого запустите двигатель и несколько раз нажмите на педаль тормоза. После замены колодок, особенно, если с бачка отбиралась тормозная жидкость, возможно, что педаль несколько раз провалится, но после она должна работать в нормальном режиме.

Нажмите педаль 3-4 раза, и если вы почувствуете, что при ее нажатии чувствуется определенное сопротивление, можно выезжать и проверять результаты своей работы. Следует учесть, что с новыми колодками торможение будет более резким, поэтому к педали придется еще привыкнуть.
