Параметры развала схождения лада гранта

Возможны нюансы

Всё вышесказанное можно отнести и к автомобилям с другим типом подвески. Тем не менее, в зависимости от особенностей конструкции ряда элементов, могут быть и существенные отличия. Например:

• Автомобили, где вместо реечного привода установлены редуктор и рулевая трапеция, требуют особого внимания к состоянию втулок и шарнира маятника. Их износ оказывает влияние на регулировку, а выявить его часто можно только при определённом положении деталей.
• На машинах со шкворневой подвеской при регулировке развала, производимого вращением эксцентрика, изменяется и кастер. Его также придётся контролировать.
• У некоторых моделей автомобилей предусмотрена регулировка схождения не только передних, но и задних колёс. В большинстве случаев этот параметр изменяется при вращении соединительной муфты, установленной на соединяющие задние колёса поперечной тяге.
• Если на машине имеется полный привод и установлен неразрезной передний мост, то регулировка развала конструкцией не предусмотрена.

Выполнить работу качественно вы сможете, только зная все эти особенности.

Дело мастера боится

Разумеется, ваша задача значительно упростится, если вы всё же решитесь потратиться на покупку профессионального оборудования. Не обязательно приобретать сложный стенд с лазерными датчиками и обрабатывающим информацию компьютерным терминалом, подключённым к базе данных, в которой содержатся все необходимые параметры на сотни моделей машин.

Вполне достаточно и относительно недорогого оптического стенда. Отечественный вариант подобного устройства, СКО-1М , можно найти в магазинах по вполне приемлемой, в пределах 60 000 руб. , цене. За бывший в употреблении просят и того меньше.

Выполнить сход-развал своими руками непросто. То, что выглядит лёгким на словах, на практике требует серьёзных затрат физических и нервных сил. Рассчитывать, что всё получится с первого раза, не стоит. Придётся набраться терпения. Помните, что самое совершенное оборудование для сход-развала не сделает из вас опытного специалиста. Зато в руках мастера даже обычная линейка ПСК-ЛГ способна творить чудеса!

>

Признаки нарушенного развала-схождения

Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:

• при прямолинейном движении автомобиль ведёт в сторону;
• при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
• отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
• запоздалая реакция на поворот рулевого колеса;
• «тугой» руль;
• при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
• при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
• при выходе из поворота руль не возвращается;
• нехарактерный шум покрышек во время движения;
• неравномерный износ резины.

Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.

AutoOt.ru » Ремонт авто » Как отрегулировать развал-схождение своими руками?

Консерватизм или современный подход, что лучше

Но такой консервативный подход больше подходит для стареньких жигулей, москвичей, волг, запорожцев, а также древних иномарок.

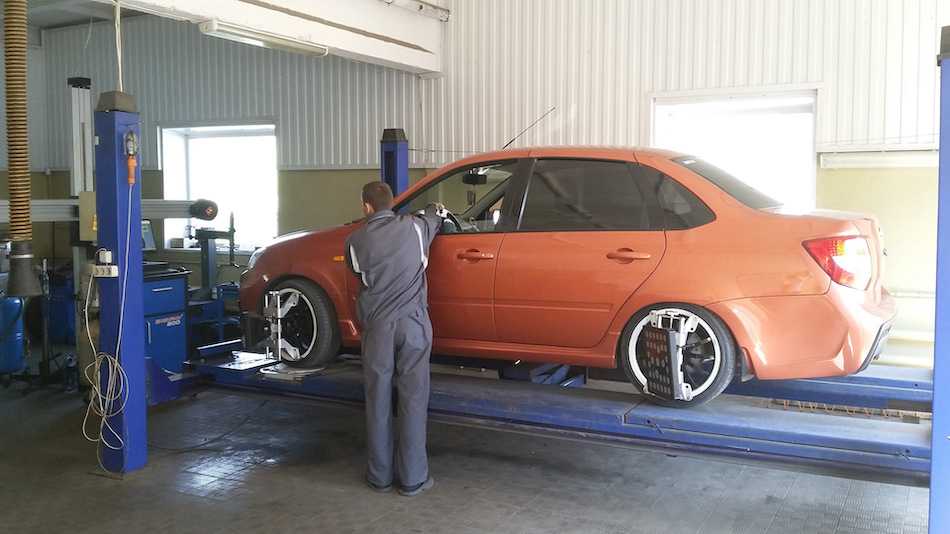

На современных автомобилях такие работы, конечно же, лучше проводить на СТО, где с помощью современного лазерного и компьютерного оборудования сделают все на высоком уровне без каких-либо погрешностей. А все мы знаем, что даже не значительная погрешность в данном вопросе может привести к быстрому износу шин.

СТО, это конечно хорошо, там сделают все быстро и точно. Но всегда есть свое НО. Во-первых, какое бы современнейшее оборудование ни стояло на автосервисе, без хорошего специалиста это груда металлолома. И тут могут возникнуть проблемы:

1. На сколько Вы доверяете данному специалисту;

2. На сколько точно будут проведено работы (когда оборудование проверялось на соответствие метрологическим стандартам) и стоит ли такая точность своих денег;

3. Какие гарантии Вам будут даны на выполненные работы. Во-вторых, в зависимости от состояния дорог в Вашем регионе, от того где Вы вообще ездите и интенсивности Ваших поездок период выполнения работ по развалу и схождению колес может быть разным.

Как правило он может варьировать от одного месяца до полугода. А некоторые водители вообще посещают СТО только один раз в год. Если водителю приходиться посещать СТО один раз в 1 – 3 месяца, то это ощутимые расходы и тут уже многим следует задуматься об экономии средств. Конечно, если у Вас дорогая иномарка, то с такими расходами придется смериться, а если у Вас наш отечественный автомобиль, то развал схождение колес автомобиля можно сделать и своими руками без особых проблем. В-третьих После любого вмешательства в ходовую часть и рулевое управление автомобиля будь то замена рулевых тяг, замена усилителя руля, замена амортизаторов, смена летней резины на зимнюю и наоборот или проведение каких-либо других работы обязательно необходимо проводить контрольные замеры развала схождения колес и при необходимости проводить соответствующие регулировки. В-четвёртых Хорошего СТО в Вашем регионе может и не оказаться, или как раз в самый неподходящий момент вышло из строя оборудование, при этом Вы заметили, что внешняя или внутренняя кромка покрышки начала сильно изнашиваться, а это явный признак не правильного развала схождения колес. Данный список еще можно долго продолжать, но давайте уже перейдем к делу. Что нужно делать Для выполнения соответствующих работ Вам понадобятся определенные знания, которые мы Вам сейчас дадим, и специальная линейка, с помощью которой происходит выставления правильных углов схождения и развала колес автомобиля.

Существуют так же специальные цифровые измерители и регуляторы схождения, которые в основном применяются на иномарках, но в своем гараже Вы их вряд ли найдете, да и стоят они от 100 до 300 долларов.

И еще, если у Вас современная иномарка, то скорее всего понадобятся специальные для таких работ ключи, которые не так уж и просто и найти. Это один из недостатков регулировки развала схождения колес своими руками.

Развал колес

Схождение колес

На что схождение влияет

Технико-эксплуатационные характеристики, удобство и вождения легкость существенно зависят от угла схода неправильной. О колес его установке говорит следующее:

• возврат вялый руля в исходное положение после маневра совершения;
• расположенная под углом рулевая при спица езде по прямой;
• неравномерный износ части плечевой протектора шины;
• склонность к уводу от направления заданного;
• расхождение колеи передней колесной задней с пары или изменение ее ширины.

Профессиональное колес схождение

Причинами нарушения установленных параметров могут подвески быть следующие обстоятельства:

• ремонт замена или деталей ходовой части: подшипников, опор шаровых, колесных дисков;
• появление дефектов на пузыри (покрышках, вспученности, выход корда наружу);
• сильно замена изношенных шин;
• износ деталей Главные.

подвески факторы, указывающие на необходимость проверить колес схождение «Гранты», перечислены ниже.

Управляемость

установка Правильная параметров подвески гарантирует устойчивое дорогой с сцепление во всех режимах, улучшая управление Расход.

машиной топлива

Если колеса не отрегулированы, служит это причиной увеличенного расхода топлива преодоления для дополнительного сопротивления движению из-за увода в неравномерности и сторону сцепления с дорожной поверхностью.

Устойчивость в Преодолевая

поворотах поворот, внутренние и внешние пары движутся колес по окружностям, имеющим разные значения Соответственно. радиуса на внутренние и внешние колеса действуют величине по разные силы, что должно быть параметрами учтено регулировок. Их разбалансировка приводит к потере поворотах на устойчивости.

Износ покрышек

Неравномерность износа свидетельствует протекторов о неполадках. Если с ходовой частью порядке в все, виной всему неправильная регулировка Характер. колес износа шин может подсказать, в заключаются чем неисправности или дефекты регулировки:

• часть внешняя изнашивается при слишком большом развале положительном либо схождении;
• внутренняя часть, подвергается, соответственно износу в обратном случае.

Неравномерный может износ говорить о неисправностях в системе подвески.

Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Лада Гранта «Red-Dark Dragon» › Бортжурнал › Сход-развал своими руками.

Приветствую, друзья. Давно как то подкралась мысль делать самому хотя бы схождение, а осенью попробовал сделать и развал, отталкиваясь от задних колёс, на которых с завода уже стоит -1. . Прежде, чем делать, нужно постараться выставить колеса ровно, для этого смотрим на колеса заднее и переднее из дали, так можно сориентироваться

Багажник должен быть пустым, не нагруженным, колеса все накачены одним числом. В большинстве сервисах этого не смотрят, а это важно

Руль может быть, как угодно, главное нам сперва выставить идеальное схождение, потом будем смотреть на руль и если не поможет его перестановка, то немного придётся подкорректировать наконечниками.

. Развал: Для этого берём отвес, на конце гайка, к примеру, и прикладываем к заднему колесу посередине, снизу берём ориентир заподлицо с частью колеса или литья, а сверху смотрим какой зазор получился.

При -1 развале он составляет 5мм. -2 уже 1 см. Делаем так же с передними колесами, путём подгона конечно, можно залезть в яму и там крутить, прыгая наверх каждый раз или попросить помощи друга. Я делал на земле, снимая колесо каждый раз)) та еще попка. Постепенно вывел в 5мм. . Схождение делаем так— берём тоненькую железку длинную, около 1.5 метра, можно деревяшку тонкую, прут ровный ли.

Ставим отметины в разных местах, примерно на расстоянии от колеса до колеса,

предварительно можно примерить конечно же, для ориентира, прислоняем с одной стороны к колесу под днищем авто с боку и смотрим, что вышло на другом колесе, одним глазом, ориентируясь по метке, так же делаем с другой стороны колеса и нужно добиться того, чтобы метка одна и та же совпадали. Крутим естественно наконечники. Главное нам добиться того, чтобы колёса смотрели в ровной плоскости к друг другу. А руль можно после переставить, когда авто будь ехать прямо) а если не выходит, значит надо играть снова схождением. Постараюсь объяснить как.к примеру руль повернут немного вправо, когда авто едет прямо, из этого следует, что колеса или едут прямо или одно колесо смотрит вправо, правое допустим, если мы поставим руль прямо, то колесо повернётся влево, значит его нужно отвести вправо, чтобы руль смотрел прямо. Как то так. У меня получалось. А вообще по простому…: Поставили руль прямо и делаете схождение. Только нельзя крутить много с одной стороны вовнутрь, иначе при макс.вывороте у вас будет хрустеть шрус, если ПП. Некоторые развальщики этим грешат, я так раз нарвался, думал шрусу хана, поменял, а ничего не изменилось. . Еще как то мужик мне делал схождение, просил сесть за руль, так достигается идеальная плоскость положения колёс по отношению друг к другу. Под нагрузкой ауто проседает и выходит, что колеса немного поворачиваются к центру, значит их нужео развести в стороны на мм с каждой стороны, вроде так понял сам. . Идеально настроенное положение это когда авто едет прямо без уклонов в стороны и так же при нажатии на газ и тормоз. . Надеюсь пончтно объяснил. Допетрить можно, если постараться) удачи, товарищи. . Вот, поймал на спидометре восьмёрочки:)

источник

Lada Granta

Наверное, я первый журналист, которому удалось не только опробовать «Гранту», но и сравнить ее в поведении на дороге с «Калиной» — прямой родственницей и предшественницей. Полигон АВТОВАЗа отлично подходит для этих целей: подъездные дороги очень похожи на большинство российских трасс. Тут и ровные участки с быстрыми виражами, и мелкие канавки, и трещинки, стыки, волны.

Сначала прыгаю в «Калину». Ее жестко потряхивает на неровностях, в поворотах возникает избыточная поворачиваемость, которую приходится корректировать малоинформативным, легким рулем. Ощущения, знакомые еще по моему редакционному универсалу. Теперь пересаживаюсь в «Гранту»…

Над шасси основательно потрудились, чувствую сразу. На руле появилось усилие — стало проще нащупывать траекторию. Конечно, чуть большая прозрачность не помешала бы. Но это если сравнивать «Гранту» с зарубежными аналогами, в первую очередь с «Рено-Логан». А от отправной точки — «Калины» — «Гранта» сделала хороший шаг вперед. Хотя перед испытателями из бюро доводки стояла непростая задача: взять за основу имеющееся (далеко не идеальное) шасси и выжать из него максимум возможного при минимуме затрат.

Когда обязательно нужно выполнить развал схождение

• После любого ДТП, резкого фронтального или бокового удара, попадания колес в люк, наезда на высокий бордюр;
• Плановый или внеплановый ремонт подвески, шаровых, реек рулевой тяги;
• Замена амортизаторов.
• После проведения технического обслуживания ходовой во время положенной по сроку проверки.

Не стоит экономить и обращаться в мастерские, не имеющие современного оборудования. Кустарная регулировка в конечном итоге приведет к серьезным финансовым потерям и может стать причиной серьезной аварии. Мы быстро выполним все необходимые работы и приведем ходовую в идеальное состояние. Умело выполненный развал-схождение Lada Vesta и Lada XRay продлит срок эксплуатации и поможет более уверенно чувствовать себя на дороге при любых погодных условиях. Вы сможете избежать быстрого износа резины и выхода из строя узлов подвески, если своевременно воспользуетесь нашими услугами.

Услуга доступна в автосервисах на Седова, Культуры и Жукова

Регулировка развала-схождения 3D Lada Vesta

Регулировка развала-схождения 3D Lada Vesta

Что такое развал, схождение и кастор

Несмотря на то, что операцию называют «развал-схождение», существует еще один параметр, сильно влияющий на управляемость машины. Что означают эти названия? Развал – это отклонение колес в вертикальной плоскости. Схождение – отклонение в угле поворота колес. Кастор – наклон амортизаторной стойки.

Если правильно сделать развал, то пятно контакта колес с дорогой максимально, что обеспечивает наилучшее сцепление с покрытием и управление во время движения. Если же развал неправильный, то сокращается пятно контакта колес, ухудшается сцепление и управляемость, а также возрастает износ резины. Правильное схождение колес обеспечивает минимальный уровень боковых нагрузок во время движения, благодаря чему возрастает управляемость автомобиля, снижается сопротивление движению, а также увеличивается срок службы покрышек. Правильный кастор обеспечивает оптимальное распределение динамических нагрузок, благодаря чему машина становится более управляемой.

Что необходимо для регулировки развала-схождения

Чтобы самостоятельно сделать развал или схождение колес вам потребуются:

• диагностика подвески, при необходимости ремонт;
• специальный стенд, ямные пути, смотровая яма или просто ровная площадка;
• прибор для измерения углов развала и схождения. Если его нет, то потребуются:
• линейка;
• длинная рейка;
• веревка;
• малярный скотч;
• несколько деревянных брусков;
• штангенциркуль;
• набор ключей;
• регулировочные шайбы;
• жидкость WD-40;
• домкрат;
• руководство по ремонту автомобиля.
