Все о регуляторе давления топлива на ВАЗ 2114

Если посмотреть на топливную систему современного автомобиля, то можно констатировать тот факт, что это сложный механизм, требующий квалифицированного ухода и обслуживания. В состав этой системы входят:

Бак для запаса топлива;
Датчик топлива ВАЗ 2114 ;
Топливный насос;
Фильтр тонкой очистки бензина;
Система трубопроводов для подачи бензина;
Рампа с форсунками;
Регулятор давления топлива.

В случае нарушений или отказов одного из элементов топливной системы, начинаются перебои в работе двигателя, а то и полная его остановка. Чтобы ориентироваться в том, что предпринимать в таких случаях, в частности рассмотрим работу регулятора давления топлива на ВАЗ 2114 .

Подготовительные работы

Возьмите шинный манометр, намотайте на наконечник лён или ленту фум, это позволит предотвратить разлив топлива и пропуск воздуха.
Подготовьте шланг с максимальный внутренним диаметром 9 миллиметров, также вам потребуются хомуты для крепления. Необходимо зафиксировать шланг на манометре и затянуть все хомутами.
Приготовленную инструмент складываете на двигатель так, чтобы зафиксированный на ней шланг с манометром не скатились с поверхности. Это позволит избежать разлива топлива на мотор.
Откручиваем золотник ниппеля на рампе (возможно разбрызгивание топлива из-за остаточного давления).
Одеваем шланг с манометром на соединения рампы и фиксируем всё хомутом.
Самодельный манометр для замерения давления в рампе в сборе.

Lada Kalina

Занимает третье место в топе самых лучших моделей законно. Сам президент рекламировал ее, что явно говорит о многом. Ее главные черты, которые делают ее отличительной от других моделей, — передовая технология, практичность и хорошие характеристики в эксплуатировании. Начала выпускаться в недавнем 2013 году и сразу привлекла покупателей к себе своим дизайном. Считается настоящим европейским автомобилем, который заслуживает внимания каждого.Плюсы: 1) Большой дорожный просвет. 2) Надежность заводских автозапчастей. 3) Небольшой расход топлива (9 литров на 100 км)4) В сравнении с предыдущими моделями тихий салон. 5) Двигатель в 1.6 литров, 8 клапанов. 6) Очень хорошая система отопления (наличие воздуховода отопителя для задних пассажиров). 7) Высокое качество сбора кузова.8) Высокий потолок. 9) Вместительный салон.

Минусы:1) По мере роста пробега начинаются посторонние шумы в салоне. 2) У хэтчбека маленький багажник. 3) Отсутствие кондиционера. 4) Дребезжание ручки коробки передач.5) Клокотание 8-клапанного двигателя.

Диагностика регулятора

Для проведения диагностики вам потребуется следующий инструмент:

манометр (подойдет тот, который используется для проверки давления в шинах);
ключ рожковый на 24;
шестигранники (потребуется только №5).

А теперь о том, как проверить регулятор давления топлива на ВАЗ-2110:

Выверните пробку со штуцера, который находится в торцевой части топливной рампы.
Золотник из штуцера можно вывернуть, используя колпачок (металлический) для шин колес.
С помощью подходящего по диаметру шланга подключите манометр к этому штуцеру. Края обязательно закрепить с помощью хомутов – внутри высокое давление, может сорвать.
Запустите двигатель и проведите замер давления.
Отсоедините вакуумную трубку от регулятора и повторите замер.

При отключении трубки вакуума должно произойти увеличение давления на 0,2-0,7 кгс/кв. см. Если этого не произошло, требуется полная замена прибора.

Признаки поломки

Чтобы самостоятельно выявить поломку прибора, присмотритесь к работе двигателя. Обычно неисправность выдает себя так:

Работа двигателя неустойчивая, его трясет, чувствуются пропуски в цилиндрах.
При работе на холостом ходу мотор глохнет.
Разгон слабый – низкая приемистость, езда затруднена.
Заметно снижение мощности двигателя, даже при минимальной нагрузке чувствуется, как ему «тяжело».
Вращение коленчатого вала либо с заниженной частотой, либо с повышенной. Иногда скорость вращения меняется в широком диапазоне.
Значительное увеличение расхода бензина.
Рывки и провалы при равномерном движении.
Иногда проявляется поломка трудным запуском мотора.
Среди признаков неисправности регулятора давления топлива на ВАЗ-2110 можно выделить существенное превышение содержания СН и СО в выхлопе.

Последняя поломка выявляется только лишь при диагностике двигателя с помощью газоанализатора.

Лада XRAY — Стив™ › Бортжурнал › #222 Подбор регулятора давления топлива (РДТ-380).

Даже не знаю с чего начать… Лягушатники — козлы!

А теперь по порядку: короче опытным путем сжигания многих баков бензина выяснено, что значения ниже 7.4л/100км по БК получить не получается при езде по правилам. При этом по заправкам выходит почти на литр меньше. Связываю это с неправильным РДТ в сборке бензонасоса и ошибочным подсчетом расхода бензина бортовым компом, который думает, что бензина уходит как положено по теоретическим рассчетам, так как давление берется не фактическое, а теоретическое и равное 3.8 бар в среднем, а фактически там 3.5 бар, вот бенза меньше и уходит через форсунки, чем считает БК, от этого видимо и мощность занижена, так как все таблицы ориентированы на нормальное давление в рампе. Но это пока не точно про таблицы.

Как к этому все пришло? Испокон веков на вазовские моторы ставили РДТ на 3.8 бар, французы же на свои рено ставили штатно 3.0 бар и на более мощные моторы ставят бензонасос с РДТ на 3.5 бар. Выше у них нет РДТ. На ВАЗе же похоже монополия рено присутствует и автоваз обязан ставить на машины детали, которые есть у рено. Если чего-то у рено нет, можно ставить свои. С Бензонасосом так и получилось, стоит штатный насос с РДТ на 3.5 бар. Как на вестах, так и на хреях. Но сам насос немного отличается между ними. На весте РДТ заменяемый, на хрее — залит в пластик и для замены РДТ необходимо менять стакан бензонасоса целиком, что я собственно и сделал, купил в СтоВесте стакан от бензонасоса ларгуса, разборный.

Ах, да, чуть не забыл, с чего я взял что нужно РДТ-380? Открываем технологическую инструкцию на мотор и там русским по белому написано: «Встроенный в электробензонасос регулятор давления топлива поддерживает давление топлива, подаваемого на форсунки, в пределах 364…400 кПа…» Буду делать как предписывает инструкция, во вторых, бо́льшее давление в топливной рампе и на форсунках улучшит распыление бензина, ЭБУ должен будет поправить длительность открытия форсунки, расход бензина по ЭБУ должен сравняться с расходом по колонкам, а при динамичной езде ожидаю улучшение приемистости мотора, большей тяги. (На вестах уже меняли РДТ и остались довольны)

Это все пока в теории, обязательно проверим все на практике на хрюшках, а пока проникался данной темой, заметил, что на купленном стакане стоит РДТ с сеточкой грубой очистки, которая залита частично пластиком. Не критично, но и не хорошо, это и сподвигло меня приобрести еще парочку РДТ других производителей, СЭПЛ и УТЁС, чтобы продуть их все с подключением манометра и определить какой из них будет создавать бо́льшее давление. Это будет сделано на сл.неделе и по результатам испытаний выберу лучший и на установку едем!

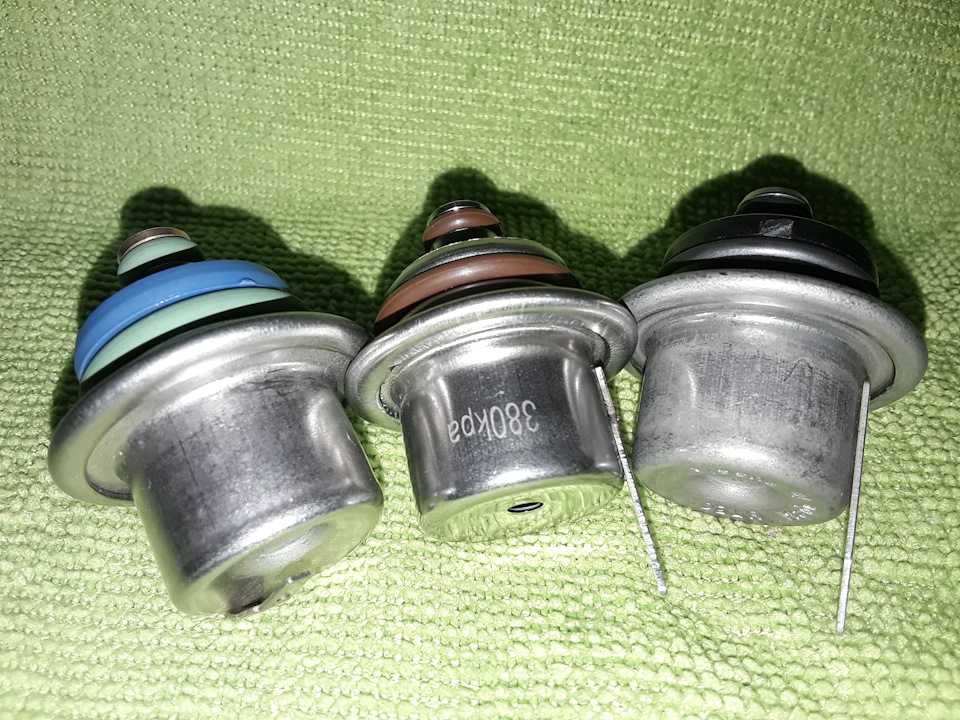

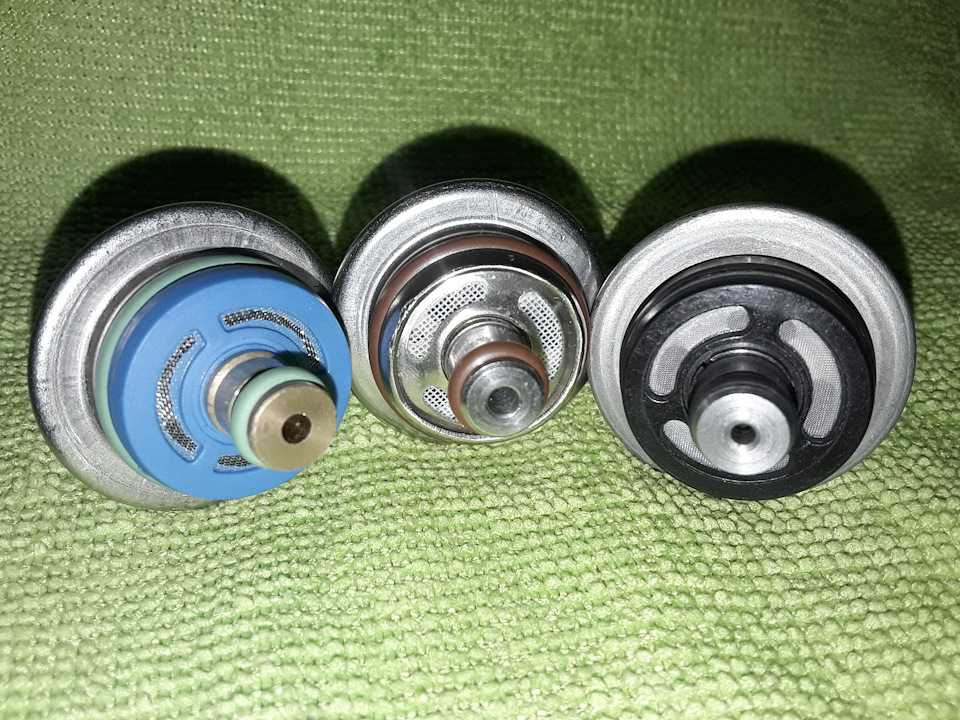

В этой записи же просто фото трёх разных РДТ, изучайте:

1- тот, что стоял в комплекте с купленным стаканом. (Большая вероятность того, что в других стаканах других поставщиков будет стоять РДТ другой фирмы). Кто произвел данный РДТ непонятно. Никаких маркировок нет, качество на вид не очень.

Источник

Возможные неисправности

Сбои в системе питания могут происходить по различным причинам

Поэтому при диагностике нужно принимать во внимание некоторые особенности поломки регулятора и симптомы низкого давления топлива. К основным признакам можно отнести:

снижение мощности, высокие затраты горючего;
провалы и рывки при разгоне и перегазовке;
нестабильная работа и отключение двигателя на холостом ходу;
медленная реакция авто при добавлении газа;
машина не набирает обороты и не разгоняется.

Признаки низкого давления в РДТ на бензиновых автомобилях похожи на симптомы неисправности в топливном насосе или поломки его фильтра. Система перестает правильно работать из-за потери усилия пружиной. При этом топливо не достигает необходимого уровня и уходит в обратный клапан. В результате двигателю недостаточно горючего для разгона и увеличения оборотов. Низкое давление в датчике уменьшает мощность мотора. Система электронного управления не может оптимально корректировать топливо для разных режимов.

В этом случае мотор глохнет при любом режиме работы. Забитый регулятор может привести к чрезмерному росту давления и переливу горючего через соединения уплотнительных элементов.

Бензонасос всегда набирает горючее с некоторым запасом, чтобы предотвратить возможное уменьшение работоспособности форсунок и датчика. Поэтому при затруднении слива горючего в возвратный клапан возрастает давление в системе.

Авто начинает двигаться рывками, в датчике происходят перепады давления. Причиной поломки может служить и износ клапана внутри устройства. Сократить срок его работы может некачественное топливо с примесями, долгий простой машины без запуска мотора.

https://youtube.com/watch?v=PEMmSVodwLU

Вступление

Давление топлива в инжекторной системе является одним из важных критериев стабильной работы двигателя. Именно при появлении каких-либо признаков неисправности автомобиля следует начинать с проверки давления топлива. В ВАЗ 2110 давление регулируется с помощью РДТ он же регулятор давления топлива. Именно он определяет необходимое давление и сбрасывает излишки в обратку.

РДТ влияет на большую часть симптомов в работе ДВС, о которых речь пойдет в данной статье. Ниже подробно описаны все возможные неисправности регулятора давления ВАЗ 2110, его замена и самостоятельная проверка.

Цена его составляет от 700 до 1000 рублей в зависимости от образца, как правило старый образец стоит немного дороже.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

В зависимости от двигателя РДТ установлен:

Для 1.5л — ставятся на рампу (3 атм)
Для 1.6л — ставятся в блок бензонасоса (4 атм)

Эти РДТ не взаимозаменяемы и еще различаются от количества клапанов ДВС.

Для чего нужен РДТ ?

Если РДТ неисправный, то пониженное давление топлива приводит к проблемам (нарушению работы двигателя). Как сделать диагностику топливной системы и определить неисправность уже описывали (инструкция).

преимущество Спорт РДТ

Цена штатного РДТ около 500р, а тюнинговый будет стоить в 2-3 раза дороже.

Заменить РДТ на ВАЗ 2110 можно по этой инструкции. Возможно пригодится схема питания двигателей.

Итак, голосуем и оставляем отзывы о РДТ ВАЗ 2110:

Какой установили регулятор ?
Сколько проходил старый регулятор давления ?
Другие впечатления и замечания..

p.s. Все комментарии не по теме будут удаляться.

Какой регулятор давления топлива лучше купить для ВАЗ 2110 ?

Источник

Проверка работоспособности

Давайте кратко рассмотрим вопрос о том, как проверить регулятор давления топлива ВАЗ 2114. Это в полной мере относится и к моделям ВАЗ 2113 и ВАЗ 2115. На карбюраторных моторах подачу бензина можно было проверить, отсоединив топливный шланг от карбюратора, чтобы увидеть струю подаваемого бензина. На инжекторных двигателях такой приём уже неприемлем. Регулятор давления топлива ВАЗ 2114 проверяют. измеряя напор подаваемого бензина манометром.

Как проверить регулятор давления топлива самостоятельно, рассмотрим с некоторыми подробностями:

Отвинчивается пробка на штуцере, заодно проверяют на упругость кольцо, служащее уплотнителем;
Вывинчивается золотник из штуцера примерно так же как из шины;
Манометр хомутом закрепляют на штуцере и проверяют создаваемый напор бензина на разных режимах.

На корпусе РДТ нанесены показатели давления бензина для сравнения с получаемыми результатами при проверке. Если показания отличаются от рекомендованных, регулятор давления топлива ВАЗ подлежит смене.

Какой РДТ лучше выбрать для автомобилей LADA

В зависимости от двигателя, комплектации и года выпуска на автомобили LADA с завода могут быть установлены разные регуляторы давления топлива (РДТ). На 1,6-литровые двигатели (Lada Vesta, XRAY, Granta, Kalina, Priora) ставят РДТ-380, а на 1,8-литровые моторы (Lada Vesta, XRAY) чаще всего РДТ-350. А вы знаете, в чем разница между этими регуляторами давления топлива, и какой из них лучше купить?

РДТ — это устройство, установленное внутри модуля электробензонасоса и предназначенное для поддержания оптимального давления внутри топливной рейки при различной рабочей интенсивности.

Замена РДТ 3.5 бар (350 кПа) на РДТ 3.8 бар (380 кПа) позволяет поднять давление топлива в рампе до 3,8 атмосфер. В теории на «усталых» форсунках улучшится распыление бензина, как следствие: холостые обороты будут более ровные, уйдут подергивания при разгоне, приемистость двигателя улучшится. Если форсунки в хорошем состоянии, то ощутимой разницы не будет.

Цена от 600 рублей.

Нюансы при замене: РДТ на Lada Vesta, Granta, Kalina, Priora, Largus заменяемый (см. как разобрать топливный модуль на Лада Веста), а на Lada XRAY РДТ меняется вместе со стаканом бензонасоса в сборе (можно купить разборный стакан от бензонасоса Lada Largus).

Какой фирмы РДТ лучше купить? Один из владельцев Lada XRAY ( xrom-spb ) решил проверить производительность трех разных РДТ 3.8 (noname, СЭПО и УТЁС):

По мнению автора видео: лучшим является РДТ фирмы «Утёс».

Источник

Какой РДТ лучше выбрать для автомобилей LADA

Цена от 600 рублей.

По мнению автора видео: лучшим является РДТ фирмы «Утёс».

Источник

Как работает регулятор

Регулятор давления топлива, или сокращённо РДТ ВАЗ, представляет собой устройство в виде клапана с мембранной. Его место для установки находится в рейке подачи топлива (топливная рампа). На мембрану «давят» с двух сторон. По одну из сторон давит напор бензина, а с другой стороны «упирается» пружина с воздухом из впускного коллектора.

Месторасположение РДТ в топливной рампе

При полном отказе клапана в работе, сброс топлива обратно в бак становится невозможным. Напор бензина повышается примерно в два раза, а это приводит к повышенному его расходу.

Когда клапан перестаёт держать напор, будет свободная циркуляция бензина в системе, а это уже явное понижение рабочего давления топлива. Это станет причиной потери мощности двигателя.

Проверка давления в системе питания двигателя

Давление в топливной рампе можно проверить обычным манометром (например, от шинного насоса). Работу проводим на холодном двигателе. Сбрасываем давление в системе питания двигателя (см. «Замена топливного фильтра»). На резьбовой штуцер манометра надеваем маслобензостойкий армированный шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом.

Отворачиваем пластмассовый колпачок штуцера на топливной рампе.

Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы.

Вынимаем золотник из топливной рампы.

На штуцер рампы надеваем шланг манометра и закрепляем его хомутом. Надеваем наконечник провода на «минусовой» вывод аккумуляторной батареи. Включаем зажигание. При этом должен включиться топливный насос, работу которого можно проконтролировать на слух. Измеряем давление топлива в системе, которое должно быть равным 3,6–4,0 бар. После остановки насоса давление может незначительно снизиться и затем стабилизироваться на некоторое время. Если давление в системе больше 4,0 бар – неисправен регулятор давления топлива. Пониженное, но стабильное давление топлива в системе питания может быть вызвано засоренностью топливного фильтра или сетчатого фильтра топливного модуля, а также неисправностью топливного насоса или регулятора давления топлива. Для проверки топливного фильтра на загрязнение его необходимо снять, слить из фильтра остатки топлива и через отрезок шланга продуть (можно ртом). Сопротивление проходу воздуха при продувке должно быть незначительным. В противном случае заменяем топливный фильтр новым, который рекомендуем всегда иметь в запасе. Проверку состояния сетчатого фильтра топливного модуля проводим после демонтажа и разборки топливного модуля. В случае сильного загрязнения сетчатого фильтра очищаем и промываем его. Если давление топлива в системе питания двигателя низкое и продолжает падать после выключения насоса, то причиной этого может быть негерметичность соединений насоса и регулятора давления топлива с крышкой модуля, неисправность насоса, а также негерметичность форсунок. Для поиска причины неисправности вновь включаем топливный насос и после его остановки полностью пережимаем резиновый шланг, подводящий топливо к рампе. Если при этом давление топлива стабилизируется, то негерметичны соединения топливного модуля либо неисправен насос. Если же давление продолжает падать – негерметична одна или несколько форсунок. Негерметичную форсунку, как правило, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся капли топлива. Для проверки исправности регулятора давления топлива (при низком давлении в рампе) следует подсоединить шланг манометра непосредственно к выходному штуцеру крышки топливного модуля. Включив зажигание, измеряем давление топлива. Если давление топлива в системе будет больше 4,0 бар, значит, при предыдущей проверке регулятор слишком интенсивно сбрасывал давление и его необходимо заменить.

Источник

Регулятор давления топлива ВАЗ: причины неисправностей и пути их решения

Важным элементом топливной системы любого автомобиля является регулятор давления топлива. Работоспособность топливной системы зависит от того, насколько стабильно работает регулятор давления топлива.

Регулятор давления топлива в автомобилях ВАЗ представляет собой клапан-мембрану, в которую упирается пружина регулятор со стороны впускного коллектора, с другой – давление топлива. После остановки двигателя именно РДТ поддерживает давление в топливной системе. При изношенном регуляторе давления повторный запуск двигателя потребует некоторого времени и манипуляций с ключом зажигания.

Располагается РДТ либо в самом топливном баке, либо, если в топливной системе предусмотрена система рециркуляции (всё более популярная), то он перемещается в топливную рейку. Главная задача РДТ – поддерживать разницу между давлением в баке и камере сгорания, инжекторе и впускном коллекторе. Именно благодаря работе регулятора давления топлива обеспечивается контроль за работой топливных форсунок, уровнем давления в топливной системе, осуществляется возврат избыточных объёмов топлива в бак по системе обратки.

Lada Granta

Главное преимущество – низкая стоимость, поэтому ее спрос на рынке стабильно высокий. Хоть и появляются новые модели от торговой марки, LadaGranta держит марку и остается самой экономной и экономичной на рынке. Она вытеснила со своего законного места самую популярную модель двухтысячных – Ладу Самару. Данная модель многое переняла в дизайне от Калины и Приоры.

Плюсы:1) Резвый двигатель для восьми клапанов.2) Багажник больших размеров. 3) Много места в салоне. 4) Хорошее управление.5) Отличное сцепление с дорогой. 6) Хорошая подвеска.7) Неплохая шумоизоляция. Отличный обзор боковых зеркал. 9) Хорошая печка. 10) Длинная кузовная база.11) Наличие приличного дорожного просвета.

Минусы:1) Заметный люфт рулевого колеса в нулевом положении. 2) Отсутствие уплотнителя между лобовыми стеклами и крышей. 3) Непропорциональный дизайн экстерьера. 4) Ненадежность ручек дверей.5) Отсутствие рейлингов для фиксации багажника. 6) Малая светотехника заднего хода. 7) Дверные петли крепятся сваркой, что ограничивает ремонтопригодность. Стекла запотевают.

Виды неисправностей

Среди наиболее частых поломок прибора можно выделить следующие:

Клапан не удерживает давление – бензин циркулирует свободно по всей магистрали, включая обратку. При этом давление в рампе снижается существенно, и оно может быть непостоянным. Когда вы повышаете обороты мотора, он начинает глохнуть – не хватает давления для осуществления нормального впрыска. Количество бензина внутри рампы очень малое. Наблюдается заметное снижение мощности, времени для запуска двигателя требуется больше, чем при нормальной работе. Электробензонасос будет работать дольше обычного.
Клапан не работает совсем (не открывается при максимальном давлении) – излишки в бак не уходят. В топливной рампе давление слишком высокое, происходит значительный перерасход бензина, цилиндры заливает. Такая неисправность регулятора давления топлива на ВАЗ-2110 не устраняется, поэтому нужно только менять прибор полностью.

Какой РДТ лучше выбрать для автомобилей LADA

Цена от 600 рублей.

По мнению автора видео: лучшим является РДТ фирмы «Утёс».

Источник

Проблемы и их причины

Увеличился расход топлива. Причиной может быть избыточное давление в топливной системе из-за неисправного регулятора давления топлива.
Снизилась мощность двигателя, ухудшилась и продолжают ухудшаться динамические показатели автомобиля. Причина зачастую в том, что РДТ перестал держать давление (например, из-за высокого уровня износа пружины).
Проблемы с запуском двигателя: для того, чтобы запустить двигатель, приходится неоднократно «терзать» стартер. Причина – затруднение движения топлива в топливной системе из-за неисправного (например, заклинившего) регулятора давления топлива.
Машина периодически глохнет, в процессе движения возможны неожиданные и немотивированные рывки. Причина – в заклинивании (постоянном или периодическом) регулятора давления топлива. Именно скачкам давления в сети вы и обязаны всеми вышеперечисленными «радостями». Такие проявления чрезвычайно аварийноопасны, в особенности – в условиях движения по городу, с минимальным расстоянием между транспортными средствами.
