Лада калина не работает спидометр

Неисправности на Нексия

Проблемы со спидометром.

Перестал работать спидометр на Дэу Нексия? Первое, что нужно сделать – уточните индекс двигателя (в зависимости от года выпуска он может быть четырех типов).

Данный параметр очень важен, ведь у каждого из них свои особенности спидометра. К примеру, в двигателях с индексом F16D3 и A15SMS информация к указателю скорости поступает от датчика, а с индексом A15MF и G15MF – через обычный тросовый привод.

У спидометров с тросовым приводом основная неисправность — поломка наконечников троса (со временем их грани просто стираются и перестают нормально работать). Чтобы определить проблему, необходимо снять щиток приборов и открутить гайку, которой крепится трос.

Если с наконечником все нормально, возьмите в руки трос и попробуйте немного проехаться. В случае, когда вращения в руке нет, необходимо лезть под капот и скручивать гайку, которая крепит трос к редуктору.

Здесь могут «всплыть» такие неисправности, как плохо закрученная гайка, срезанные зубья на шестернях редуктора или же поврежденный наконечник троса.

Для двигателей F16D3 и A15SMS, где стоит электронный спидометр, основной неисправностью может быть датчик скорости.

Популярные причины — попадание влаги или поломка самого узла. Чтобы проверить датчик, можно попробовать снять его и покрутить вал с помощью дрели или шуроповерта. Если спидометр работает нормально, тогда причина в пластмассовых шестеренках редуктора.

Не работает тахометр.

Самой частой неисправностью тахометра на Нексия является пробой высоковольтных проводов.

Часто неисправность с подергиванием стрелки на приборе исчезает уже после первого продергивания провода между трамблером и катушкой зажигания.

Диагностировать такую неисправность можно в темное время суток, когда искры хорошо видно.

Если же с катушкой и проводами все нормально, а тахометр все равно отказывается работать, ищите проблему в коммутаторе или же проводах, отходящих от него к тахометру.

Вольтметр сети — вместо часов

В Приору действительно можно поставить вольтметр вместо часов! Этот прибор помогает контролировать напряжение электросети и работу генератора.

На вольтметре все не заканчивается! В электронные часы, которые рассматривались выше, можно добавить вольтметр и градусник, который будет показывать температуру внутри салона. Цвет дисплея у этих моделей можно выбрать — благо выбор есть. Устройство с подсветкой отлично смотрится и вечером, когда наступают сумерки, добавляя уют салону Приоры.

Время в любом автомобиле – это часть омфортной поездки. Они, как любой другой элемент, должны стать частью интерьера. Нет предела совершенству — не стоит довольствоваться заводскими решениями.

основные причины, способы ремонта и симптомы

Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов. Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки. В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.

Симптомы выхода из строя спидометра на Приоре

Автомобильный спидометр необходим для измерения скорости, о чем известно каждому водителю. Из этого можно сделать вывод, что его выход из строя диагностируется при одной из следующих проблемах:

  • При движении автомобиля стрелка спидометра не отклоняется от нуля;
  • Спидометр неправильно определяет скорость автомобиля или отключается в процессе эксплуатации.

Наиболее часто приходить иметь дело со вторым вариантом выхода из строя спидометра. Типичной проблемой для автомобилей Лада Приора является временный выход из строя спидометра, когда в процессе движения автомобиля стрелка опускается до нуля, загорается восклицательный знак на приборной панели и также отказывает электроусилитель руля. Спустя несколько минут проблема исчезает, и электроника автомобиля работает в прежнем режиме.

Обратите внимание: в автомобилях Лада Приора устанавливается электронный спидометр, вследствие чего имеется два варианта выхода из строя: механический или электронный, то есть сбой микропроцессора, управляющего устройством

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра. Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

  1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
  2. Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
  3. Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
  4. Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

На этом можно считать проверку цепи питания спидометра завершенной.

Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.

Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.

okeydrive.ru

Как проверить и заменить датчик

Датчик скорости Лада, устанавливаемый на все автомобили АвтоВАЗа, работает по эффекту Холла, т.е. один полный оборот равен 6 импульсам. Он имеет 3 контакта: заземление, напряжение, импульсный сигнал. Прозваниваем контакты на наличие заземления и напряжения (12 В). Если напряжение отсутствует или меньше 12 В, значит, либо неисправна цепь питания, либо разряжен аккумулятор, либо сломан ЭБУ. Напряжение «вывод-масса» должно быть в пределах 0,5-10 В. Самый простой способ проверить работу прибора — поменять его на точно исправный.

Для снятия ДС вам потребуются: плоская отвертка, ключ на 10 (в идеале — головка с трещоткой). В автомобиле Лада Гранта датчик, отвечающий за скорость, расположен крайне неудобно, поэтому его замена достаточно сложная. Для улучшения доступа сначала отсоедините толстый патрубок, идущий к дросселю от воздушного фильтра. Затем:

  1. Отсоедините штекер питания от ДС. Отогните пластмассовый фиксатор и сразу же потяните за колодку вверх для извлечения.
  2. Открутите ключом болт крепления ДС.
  3. Подденьте корпус ДС, потому что он туго сидит, и извлеките его.

Исправный датчик скорости устанавливаем в обратном порядке и проводим диагностику.

Некоторые после снятия ДС внимательно осмотреть его, просушить и пройтись герметиком по его периметру. После этого снова установить датчик на место. Но лучше, конечно, заменить его на новый.

К сведению автовладельцев машин, оснащенных ABS: на вашей Ладе ДС на коробке передач отключен, а скорость считывается с датчиков антиблокировочной тормозной системы.

На легковой автомобиль Lada Granta (Лада Гранта) устанавливается электронный спидометр, который получает информацию о частоте вращения вторичного вала коробки перемены передач при помощи датчика скорости. Основной причиной отказов спидометра, выполнять свою функцию, становиться именно датчик скорости. В основном, это связано с тем, что на место его расположения, при движении автомобиля в непогоду, попадает грязь, вода и как только нарушается его герметичность, начинаются проблемы с показаниями спидометра.

Кроме спидометра, также перестаёт работать одометр, временами отключается электрический усилитель рулевого управления и начинает «глючить» электронная педаль газа (Е-педаль). Чтобы заставить работать электроусилитель руля и Е-педаль, понадобится на ходу выключить, а затем вновь включить зажигание, что создаёт определённые неудобства при управлении автомобилем. Поэтому тянуть с ремонтом датчика скорости не надо.

Если датчик скорости вышел из строя, то стрелка спидометра ложиться на ноль, а на щитке приборов загорается чек, свидетельствующий о том, что появилась неисправность, определить которую можно при диагностике по коду ошибок. Снимать датчик скорости лучше на эстакаде или на смотровой яме, так как доступ к нему гораздо лучше снизу, чем через подкапотное пространство. После замены датчика скорости необходимо стереть ошибку из памяти ЭСУД. Сделать это можно путём снятия минут на пять минусовой клеммы аккумуляторной батареи.

Когда стрелка спидометра начинает дёргаться, а затем он отключается и через некоторое время вновь включается, то можно сделать предположение, что в штекерной колодке датчика скорости периодически теряется контакт. Если водитель, на эту неисправность не обращает внимания, то через некоторое время эксплуатации автомобиля коррозия разрушит контакт так, что датчик скорости не сможет передавать сигналы на ЭСУД и спидометр прекратит работу. Поэтому при установке нового датчика скорости, загерметизируйте его при помощи герметика и изоленты так, чтобы влага не попадала внутрь него и к контактам колодки.

Электрическую цепь датчика скорости защищает предохранитель F7 (7,5А), расположенные в монтажном блоке слева от рулевой колонки. Он тоже может перегореть в случае короткого замыкания, но если это случится, не будет работать не только спидометр, но и двигатель автомобиля Лада Гранта станет работать неустойчиво. Произойдёт это из-за того, что предохранитель F7, кроме датчика скорости защищает ещё и цепи датчика массового расхода воздуха (ДМРВ), датчика кислорода и клапана адсорбера.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

  1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
  2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
  3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)


Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки. Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

  1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;

    Откручиваем крепления патрубка и ослабляем его хомуты

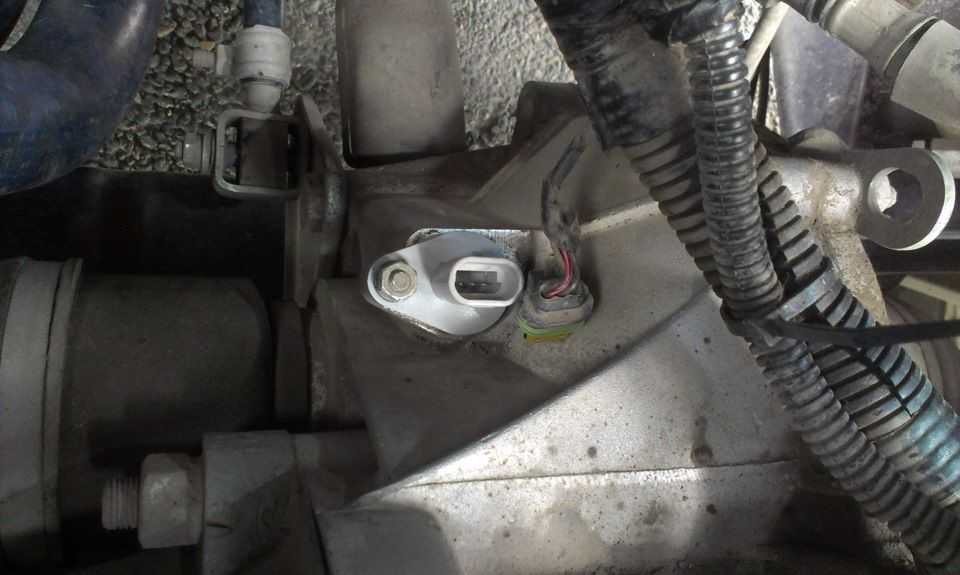

  2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
  3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку;

    Извлекаем проводку из датчика

  4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
  5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать;

    Подденьте отверткой корпус датчика, если его нельзя вытащить вручную

  6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
  7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Источники питания Lada Kalina

Бортовая сеть Лады характеризуется постоянным током, номинальное напряжение которого 12 В. Схема электрооборудования ВАЗ 1118 — однопроводная. Основные элементы сети Kalina можно разделить на 4 группы.

  1. Источники.
  2. Потребители.
  3. Защитные элементы.
  4. Датчики.

Источники и потребители электрической энергии соединяются минусовыми выводами с металлическим кузовом («массой»), который выступает в качестве второго провода. Питание на все электроприборы автомобиля Лада Калина подается от двух основных источников энергии: генератора и аккумуляторной батареи. Во время работы двигателя питание на потребители подается от генератора переменного тока. При заглушенном моторе приборы питаются от аккумулятора. Во время работы генератора происходит зарядка аккумуляторной батареи.

Генератор — это синхронная эклектическая машина переменного тока. Вращающийся коленчатый вал автомобиля приводит во вращение подвижный элемент генератора — ротор. Таким путём механическая энергия вращения коленвала преобразуется в электроэнергию. Вращение вала ротора происходит в подшипниках, которые расположены в крышках. Подшипники смазаны на заводе материалом, не требующим замены до конца срока службы генератора. Неподвижный элемент генератора — статор — стянут четырьмя болтами с крышкой генератора.

Генератор — основной источник электрической энергии в Калине. От него подается питание на потребители при запущенном двигателе. Генератор оснащён встроенным выпрямителем и регулятором напряжения. В состав статора Калины включена трехфазная обмотка. Диапазон допустимого напряжения генератора 14,4–15,1 В. Передаточное отношение двигателя к генератору 1:2,4. Предельный вырабатываемый ток — 85 А.

Выводы обмотки возбуждения, находящейся на роторе, при помощи пайки прикрепляются к медным контактным кольцам на вале ротора. Регулятор напряжения генератора — неразборная деталь, при поломке требует замены. В целях защиты бортовой сети Лады от перепадов напряжения при зажигании, между массой и плюсовым вентилем подключается конденсатор.

При выключенном двигателе все электроприборы в Ладе Калина питаются от аккумуляторной батареи. Кроме того, что АКБ является вспомогательным источником энергии для потребителей, она помогает запустить мотор. В электрической схеме Лады Калина для генератора и АКБ применено параллельное соединение.

Как самостоятельно снять щиток приборов на Лада Приора

В сравнении с ранними моделями автомобилей, которые выпускались на заводе, ВАЗ значительно улучшил приборную панель в моделях авто Лада Приора. Во время разработки панели приборов нового образца, производитель использовал пластиковый материал категории SoftLook, который своим внешним видом очень напоминает кожу высокого качества. Кроме того, такой материал обладает высокой прочностью и его достаточно сложно повредить или поцарапать.

Производитель автомобилей решил использовать пластмассу такого образца, кроме приборной панели еще и в обшивке дверей. Приборная панель автомобилей модели Приора содержит элементы, которые лакированы в черный цвет. Помимо этого, автомобили оборудованы навигатором ГЛОНАСС-GPS, достоинством которого является большой сенсорный экран. На цветном экране отображена нужная навигационная информация: интерфейс аудиосистемы, связь с навигацией, конфигурация системы маршрутов и так далее.

Для управления системой навигации предусмотрен подрулевой переключатель с правой стороны, который позволяет комфортно осуществлять необходимые действия. Большинство экспертов, которые проводили обзор отечественного автомобиля, отмечали, что Приора оснащена качественным встроенным компьютером

Это устройство идеально приспособлено для пользователей, а информация выводится на экран на русском языке, что очень важно для многих водителей

Также стоит отметить, что навигатор владеет полной поддержкой 83-х регионов страны. В нем встроена детальная карта дорог, где присутствуют более 300 тысяч различных объектов для водителя. Например, пользователь легко способен найти бензоколонку, автосервис, отель, кафе или ресторан поблизости.

Датчик скорости Лада Гранта: как проверить и заменить

Для фиксации точной скорости движения служит датчик скорости Лада Гранта (сокращенно ДС или ДСА).Находится он на КПП. Несмотря на небольшие размеры, это один из главных приборов транспортного средства. Система управления двигателем Лады Гранта оснащена 7 основными датчиками: датчик температуры двигателя, датчик кислорода, датчик скорости, а также датчики положения коленчатого вала, фаз, детонации и массового расхода воздуха. От состояния этих приборов напрямую зависят надежность и безопасность работы агрегата автомобиля.

Как определить, что неисправен именно ДС

Принцип работы датчика скорости состоит в следующем: на зубчатом колесе коробки передач есть определенная метка, вырабатывающая с помощью ДС импульс при вращении колеса. Скорость автомобиля определяется исходя из частоты получаемых импульсов. С увеличением частоты увеличивается скорость движения машины. Сигнал с датчика скорости, как и со множества других, выводится на панель приборов.

Тот факт, что ДС на Ладе Гранта расположен низко, говорит о сильном воздействии на него воды, песка и грязи. Это основная причина выхода его из строя. О том, что отвечающий за скорость автомобиля Лада Гранта датчик неисправен, свидетельствуют следующие симптомы:

  • стрелка спидометра лежит на нуле во время движения или работает не всегда;
  • неустойчивая работа на холостом ходу;
  • не соответствуют действительности показания спидометра;
  • увеличивается расход топлива;
  • снижается тяга двигателя.

Обратите внимание, что неустойчивая работа двигателя на холостых оборотах и увеличение расхода топлива могут быть и вследствие неисправности датчика кислорода Лада Гранта, который состоит из двух приборов: управляющего катколлектора, расположенного в верхней части, и диагностического, установленного в катколлекторе за нейтрализатором. Они функционируют по одному и тому же принципу и взаимозаменяемы

Управляющий датчик кислорода следит за корректировкой состава воздушной смеси для подачи на форсунки. Диагностический датчик кислорода сигнализирует о наличии кислорода в отработавших газах после нейтрализатора.

Как проверить и заменить датчик

Датчик скорости такого типа присутствует во всех автомобилях ВАЗПроверьте целостность электрической цепи, потому что ее разрыв может привести к неисправности ДСА. Отсоедините питание. Тщательно осмотрите контакты. При наличии окисления и грязи их нужно зачистить

Особое внимание обратите на провода, расположенные около штекера, они в этом месте имеют изгиб и могут перетереть изоляцию.

Измеряем сопротивление в цепи заземления. Должно быть 1 Ом.
Если цепь и сопротивление в норме, проверяем на работоспособность сам ДС.

Датчик скорости Лада, устанавливаемый на все автомобили АвтоВАЗа, работает по эффекту Холла, т.е. один полный оборот равен 6 импульсам. Он имеет 3 контакта: заземление, напряжение, импульсный сигнал. Прозваниваем контакты на наличие заземления и напряжения (12 В). Если напряжение отсутствует или меньше 12 В, значит, либо неисправна цепь питания, либо разряжен аккумулятор, либо сломан ЭБУ. Напряжение «вывод-масса» должно быть в пределах 0,5-10 В. Самый простой способ проверить работу прибора — поменять его на точно исправный.

Для снятия ДС вам потребуются: плоская отвертка, ключ на 10 (в идеале — головка с трещоткой). В автомобиле Лада Гранта датчик, отвечающий за скорость, расположен крайне неудобно, поэтому его замена достаточно сложная. Для улучшения доступа сначала отсоедините толстый патрубок, идущий к дросселю от воздушного фильтра. Затем:

  1. Отсоедините штекер питания от ДС. Отогните пластмассовый фиксатор и сразу же потяните за колодку вверх для извлечения.
  2. Открутите ключом болт крепления ДС.
  3. Подденьте корпус ДС, потому что он туго сидит, и извлеките его.

Исправный датчик скорости устанавливаем в обратном порядке и проводим диагностику.

Некоторые автолюбители советуют после снятия ДС внимательно осмотреть его, просушить и пройтись герметиком по его периметру. После этого снова установить датчик на место. Но лучше, конечно, заменить его на новый.

Нужно помнить о том, что ошибочные данные датчика скорости Лада Гранта могут привести к значительным сбоям в работе двигателя и узлов машины.

К сведению автовладельцев машин, оснащенных ABS: на вашей Ладе ДС на коробке передач отключен, а скорость считывается с датчиков антиблокировочной тормозной системы.

Рейтинг статьи:

Модели, представленные на рынке

Чтобы создать представление о моделях GPS-спидометров, распространенных на торговых площадках в 2021 году, сведем верхние строчки топа продаж в единую таблицу:

Модель и произво-дитель Размер корпуса (мм) Исполне-ние Тип индикатора

скорости

Материал изготов-ление Кол-во индика-торов Проектор на лобовое стекло Доп. опции Цена (руб)
Vjoycar P10 73×68×46 Отдельная консоль LCD экран Пластик 1 нет Подсветка, выносная антенна 2300
Vjoycar C60 105×59×16 Отдельная консоль Сегментные светодиоды Пластик 1 да Выносная антенна 2600
K-Y08021 Круглый, диаметр 85 мм Встраива-емый ЖК дисплей Пластик + металл. ободок 1 нет Подсветка, выносная антенна 11177
K-Y08011 Круглый, диаметр 85 мм Встраива-емый Аналоговая стрелка+ЖК экран Пластик + металл. ободок 2 нет Подсветка, выносная антенна 6122
