Надежный крепеж

Чистота звука зависит не только от динамиков и ресивера, но и от добросовестности мастера, выполняющего монтаж акустики. Чем крепче будет установлен мидбас, тем лучше. Лишние вибрации ему ни к чему! Если динамики устанавливаются в двери, не пожалейте денег на их шумо- и виброизоляцию (дверей). Тогда и двери на высокой громкости дребезжать не будут, и басы будут звучать намного лучше. Если вы все же решились установить динамики назад, помните, что между ними и сабвуфером (если вы его ставите) должно быть достаточно свободного пространства. Лучший выход в таком случае: динамики . в задних дверях, сабвуфер . в багажнике.

По возможности ?запитайте? ресивер и усилитель напрямую от аккумулятора, чтобы избежать помех, хрипов и искажений звука при работающем двигателе. А вот провода, которые идут от ?головы? к динамикам, вопреки бытующему мнению особого влияния на качество звука не оказывают. Заметить разницу в звучании сможет только настоящий меломан и лишь в том случае, если установленная в автомобиле аудиоаппаратура очень высокого качества. Поэтому смысла заменять входящие в комплект ?штатные? провода специальными ?позолоченными? нет. Особый набор проводов требуется лишь при оснащении автомобильной аудиосистемы усилителем. Но и в этом случае покупать очень дорогие ?жилы? не стоит.

Откуда ?звон?? Устанавливать средне- и высокочастотные динамики желательно в передней части салона. Так называемых тыльных колонок в автомобиле быть не должно. Ставить акустику назад . все равно что слушать оркестр, повернувшись спиной к сцене! Для правильного звука в автомобиле достаточно хороших фронтовых динамиков и ?пищалок? в передних стойках кузова. Подключать их желательно как можно ближе к ?мидбасу?. Однако зачастую это очень сложно и требует глобальной переделки обшивки салона. Поэтому ставьте ?высокочастотники? неподалеку от зеркал, в нижней части передней стойки кузова.

Направление ВЧ динамика (в салон или на лобовое стекло) определяется на слух при предварительном подключении. Если штатные места автомобиля не позволяют установить 6-дюймовый динамик, то можно купить готовый ?подиум? (как правило, имеются в продаже для а/м ?ВАЗ?), установить динамик на переходное фанерное кольцо или заказать подиум в специализированной студии.

Единственная акустика, которая может размещаться сзади, . сабвуфер. Направление низкочастотного звука в отличие от более высокого не улавливается ухом, и подобное расположение сабвуфера не скажется на качестве звука. Как правильно подобрать сабвуфер для автомобиля Если вы твердо намерены добиться самого лучшего звука в автомобиле, вам не обойтись без сабвуфера. Сабвуфер обеспечивает достижение глубокого, громкого баса, делая акустическое оформление автомобиля законченным и безукоризненным.

Многие авторитетные журналы рассказывают о сабвуферах, тестируют различные модели известных марок, выбирая из них победителя

Но так ли важно для обычного потребителя, что некий сабвуфер получил высший балл в результате проведенных тестов? Ведь тестируются в основном модели таких гигантов, как KENWOOD, PIONEER, SONY, не говоря уж о производителях Hi-Fi аппаратуры. MTX, JL Audio и др

Они настолько хороши, что большой разницы в их звучании среднестатистическому уху просто не ощутить. Так что, если вы не собираетесь участвовать со своим автомобилем в конкурсах на лучшую автоакустику, то стоимость музыки в машине не должна превышать 20% от стоимости автомобиля.

И как бы ни сопротивлялись ценители хорошего автозвука . точкой отсчета должен быть именно автомобиль. Вряд ли стоит покупать мощный дорогой сабвуфер, чтобы озвучить и без того поющие детали салона продукта отечественного. Поэтому рекомендуется к применению эта стандартная для многих система расчета стоимости установки аппаратуры: если автомобиль обошелся в 1500 долларов США, на музыкальное оформление не стоит тратить больше 300 долларов . те самые 20%.

Сабвуферы бывают двух видов: активные и пассивные. Активные сабвуферы, в отличие от пассивных, имеют встроенный усилитель. При этом вам продается некий набор «быстрого приготовления c готовностью к употреблению», т.е. вам стоит только подключить два контакта от головного устройства, и система готова к работе. При этом отсутствует необходимость в согласовании компонентов (головное устройство . усилитель . сабвуфер).

Однако у активных сабвуферов есть свои минусы, а именно: при их изготовлении применяются более простые и дешевые компоненты, что неминуемо сказывается на качестве звука. Для подключения пассивного сабвуфера необходимо выбрать усилитель, дающий при мостовом включении ту же мощность, которая указывается в паспорте данного сабвуфера как номинальная.

Правильное монтирование полки

Вторым этапом работы будет подготовка места под новую акустическую полку. Сначала следует провести шумоизоляцию салона Лада Гранта. Чтобы не издавались дребезги, и не слышались шумы при движении. Слой изоляционного материала должен быть очень тонким. Иначе, новая конструкция не впишется в свое место.

После изоляции осуществляется установка элемента с динамиками

Важно учитывать правила подключения к аудиосистеме, так как задняя полка на Ладу Гранта подсоединяется к панели передней. Провода укладываются вдоль по порогам

Чтобы предотвратить их повреждение, провода прячутся в специальные трубки. После этого проводки подсоединяются к проводам магнитолы.

Монтаж динамиков

Многие седаны приобретаются в классической комплектации, без магнитолы и акустической системы

Чтобы устанавливать эти фрагменты, важно соблюдать пошаговую инструкцию:

Снимается обшивка. Для этого откручивается ручка, которая держится на двух болтах, отсоединяются защелки и вытаскиыается панель, обтянутая тканью. Удаляется шумоизоляция.
Отключается электропроводка, вынимается старый динамик (при наличии).
В облицовочной обшивке создается отверстие под музыкальное оборудование. Для акустики 13 размера уже создана железная ниша. Именно туда вставляется задняя часть динамиков. Иногда требуется небольшая подпилка электролобзиком.
Оборудование скрепляется саморезами. Проводится подключение проводков.
Облицовочная карта возвращается на место, закрепляется клипсами. Они часто ломаются во время снятия, поэтому стоит приобрести дополнительный комплект фиксаторов. В конце прикручивается рукоять.

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется ВАЗ 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
компонентные 16-см динамики с пищалками на фронт;
акустическая полка с колонками 6*9;
усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

Пример девайса Pioneer	Средний ценник в рублях
Головное устройство (магнитола)	DEH-S101UB	4000
Фронтальная 16см акустика	TS-G1733i	2000
Акустическая полка	1500
6*9 «блины»	TS-R6951S	2200
Усилитель 2-канальный	GM-A3702	4300
Пассивный сабвуфер в коробе	TS-WX305B	5200
Установочный набор для сабвуфера	1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

https://youtube.com/watch?v=gY1bd2Hxy-I

Обустройство шумоизоляции

Шумоизоляция салона авто

Важным моментом в изготовлении акустической полки является ее шумоизоляция. В штатном изделии шумоизоляция не предусмотрена.

Сначала рекомендуется уложить какой-либо вибропоглощающий материал, например, вибропласты, ЭКО, визоматы. Лист потребуется разрезать на куски нужного размера. С помощью фена материал нагревают и раскатывают по полке. Для этого применяется твердый валик. Материалом -поглотителем нужно покрыть 60-100% площади полки.

Второй слой — звукопоглощающий материал. Это может быть «Изотон», «Акцент». Данным материалом покрывается вся площадь полки. Следует учесть, что слои шумоизоляции не должны быть толстыми, в противном случае установка полки будет невозможна. Весь комплекс данных работ направлен на уменьшение шума со стороны багажника и задних арок и улучшение акустики (если динамики находятся в задней полке).

Что нужно для установки динамиков в задние двери Гранты

Независимо от комплектации Лада Гранта или Калина 2, места в задних дверях под колонки более чем достаточно. Кроме того, место позволяет даже уложить слой звуко-виброизоляции, чтобы колебания не передавались на кузовную панель. Во-первых, это предупредит утечку полезных колебаний, во-вторых, значительно улучшит качество звучания динамиков, какими бы они ни были.

Поставить динамик под дверную карту — полдела

Важно, чтобы акустика не пострадала от случайных механических повреждений, место, все-таки, не самое подходящее, но в дверных картах Гранты другого нет. А для этого придется либо изготовить, либо купить облицовку динамика, сетку и продумать крепеж

Будем исходить из того, что есть в самой простой комплектации Лада Гранта, поскольку в более дорогих версиях вопрос с задними динамиками решен с завода хотя бы частично.

Что нужно для установки динамиков:

Сами динамики. Выберем их позже.
Обшивка динамика с защитной декоративной сеткой. В продаже выбор небольшой, но найти можно такие — 2190-6202095, левая, 2190-6202094, правая.
Провода для подключения к кроссоверу или магнитоле, в большинстве случаев они уже проложены, а разъем находится в полости двери.
Набор коннекторов, желательно качественных, для автомобильной акустики.
Кронштейн крепления динамика к двери. Штатный кронштейн имеет каталожный номер 2190-7901032 правый и 2190-7901033 левый.

Какие динамики лучше на Лада Гранта в задние двери

Для начала давайте определимся с параметрами динамиков. Размер, конечно, имеет значение, но это все же параметр не основной. К примеру, у нас установлен 4-х полосный усилитель, мы подключаем два динамика спереди и два сзади, а также два сабвуфера и два твиттера. Это программа минимум. В зависимости от параметров усилителя можно подключить:

2 сабвуфера по 4 Ом;
2 динамика в задних дверях (8 Ом последовательно на один канал);
2 динамика в передних дверях (по 8 Ом параллельно на канал);
два ВЧ динамика на оставшийся канал.

Следовательно, параметры динамиков в задние двери — 8 Ом и подключать их будем на один канал последовательно. Бренд выбираем на свое усмотрение, но размер динамика — 5 ¼ дюйма (130 мм) будет оптимальным. Есть модели динамиков, работающие в двухполосном режиме диаметром 160 мм. Самые недорогие — китайские Kicks серии TL или RTS. Цена порядка $30-45, Sony XS GT1320R — $85-90, Morel Tempo Coax 5х7, Pioneer TS 1339 R.

Учитываем, что динамики диаметром 130 мм подходят без каких-либо переделок, а под 160-миллиметровые нужно будет расширить проем в силовом каркасе двери.

Какой должна быть мощность хороших динамиков

Анализируя понятие мощности динамиков, стоит помнить о том, что величина этого показателя должна быть чуть больше, чем исходящая мощность автомагнитолы. В противном случае все попытки получить более или менее качественный звук будут сведены к нулю.

Видео: как узнать мощность динамиков

Обычно на динамиках указывается параметр номинальной и пиковой мощности, где первый определяет мощность, при которой динамик может без проблем работать длительное время без риска повреждения диффузора или перегрева катушки, а второй — указывает на максимально допустимую мощность, которую колонка может выдержать в течение короткого промежутка времени.

Как поставить колонки 16 см с проставками

Поставить 16-сантиметровые динамики можно без увеличения отверстия, но тогда за счет проставки колонка будет выпирать из дверцы. Целесообразнее провести стандартную вырезку. Инструкция:

После того как снята ручка и облицовочная панель, отключаются провода. Снимается звукоизоляция. Электролобзиком увеличивается стандартное отверстие в дверце.
Сзади крепится предварительно созданный подиум, надежно фиксируется саморезами.
Проводится вывод кабеля, подключение электроники и сбор конструкции в обратном порядке.

Перед тем как обратно собирать дверь, важно проверить звучание динамиков. Некорректная работа может быть связана с неправильным подключением проводков

Если слышны хрипы или стук, значит колонка плохо зафиксирована.

Установка динамиков в задние двери Granta

Порядок работы с задними дверями идентичен передним

Важное отличие: здесь не потребуются самодельные проставки. Завод производит комплект специальных креплений для установки 13-см динамиков в задние двери

Артикулы для заказа онлайн:

Крепление динамика – задний левый	21907901033
Крепление динамика – задний правый	21907901032
Облицовка задней левой колонки	21906202095
Облицовка задней правой колонки	21906202094
Облицовка для передней левой двери	21906102097
Облицовка для передней правой двери	21906102096

Последовательность установки:

Разобрать дверь;
В карте двери вырезать отверстие под облицовку;
Установить на дверь крепление динамика;
Заменить штатные звуковые клеммы на нормальные;
Подсоединить провода к колонке, закрепить ее;
Поставить облицовку и собрать дверь.

Можно заменить крепление подручными материалами, но заводское изготовление учитывает все изгибы.

Самостоятельная установка акустической полки на Гранту: как правильно выполнить монтаж?

Новенькая акустическая полка на Гранту устанавливается на месте штатной, за задними сидениями. Это позволяет усилить объем звука и тем самым улучшить работу медиа системы. Поэтому предварительно необходимо снять заводскую полку. Демонтаж довольно прост и проводится по следующей схеме:

1. Снимается задний ряд сидений.

2. Откручиваются крепления под ремни безопасности.

3. Отжимаются пластиковые пистоны.

4. Снимается старая полка.

Далее следует провести подготовку к монтажу нового элемента. Чтобы акустическая полка на Ладу Гранту давала действительно хороший звук, и при этом не было слышно шума дороги, потребуется провести шумоизоляцию.

Под полку нужно прикрепить вибропоглощающий материал, а затем наклеить шумопоглощающий изолятор. Необходимо помнить, что толщина обоих слоев должна быть минимальной. В противном случае новая полка может просто не стать на законное место.

После подготовки выполняется монтаж полки с динамиками. Необходимо учитывать и особенности подключения к общей аудиосистеме, поскольку задняя акустическая полка на Гранту подводится к передней панели. Провода рекомендуется укладывать вдоль порогов и по возможности скрыть их, чтобы исключить повреждение. После заключения в гофрированные трубки провода подводятся и подключаются к магнитоле.

Особенности и нюансы монтажа акустической полки Лады Гранты

Весьма полезным для новичков, решивших провести монтаж акустической полки, станет предварительное изучение видеозаписей других владельцев Лады.

Правильная установка акустической полки на Гранту видео поможет избежать ошибок при снятии штатного и монтаже нового элемента

Особенно важно изучить условия подведения проводов и их аккуратного скрытия. Это значительно упростит поиск оптимального решения проблемы

Стоит помнить, что проводить монтаж динамиков в штатную полку нельзя. Качественные акустические полки на Гранту обладают высокой прочностью, что исключает ее дребезжание во время езды.

Заводской стандартный элемент просто не рассчитан на вес динамиков. Поэтому после вырезания в нем отверстий и установки акустических элементов последует прогиб полки и ее полная непригодность для защиты от шумов.

Рекомендуется внимательно изучить указанные советы и руководствоваться ими при покупке новой полки и ее монтаже. Новая акустическая полка на Гранту фото, которой представлены в полном сборе, также будут полезны.

Покупатель сможет оценить реализацию и выбрать самый стильный и практичный вариант. А приобретенный элемент будет хорошо смотреться с отделкой салона и позволит проводить поездки с отличной музыкой и отличным настроением.

Акустическая полка Лада Гранта: установка и изготовление

Зачастую на Ладу Гранта устанавливается акустическая полка заводской сборки. Это изделие предназначено для снижения уровня шума в багажнике автомобиля, оно существенно улучшает звук в колонках. Задняя акустическая полка легко монтируется своими руками. При желании ее можно приобрести в любом цвете.

Изготовление полки своими руками

Готовая панель для качественной музыки

Автомеханики рекомендуют устанавливать в Ладе Гранте деревянную полку для акустики. Это изделие значительно улучшает качество звучания за счет использования объема багажника как акустического закрытого ящика. В этом случае динамики устанавливают сверху, на них монтируют декоративную решетку. Фонарь стоп-сигнала можно вынуть из штатной полки автомобиля.

Многие автовладельцы Лада Гранта изготавливают акустическую полку своими руками. Для этого потребуются:

карпет;
фанера;
клей;
ткань;
шурупы;
дрель;
пила.

В первую очередь изготавливается потолок изделия. Сначала полка Лада обрисовывается на картоне, затем схема переносится на фанеру. Сторона, которая будет расположена вблизи окна, вырезается наискось, ее концы стачивают.

Чтобы полученное изделие соответствовало размерам задней части автомобиля, первоначально проводят расчеты. Для этого потребуется измерить штатную полку. Эскиз самодельной конструкции делают с учетом полученных данных.

Следующий шаг — выпиливание отверстий для динамиков. Радио можно оклеить тканью. Часто делают кармашек, в котором будут храниться различные вещи. Для этого потребуется вырезать в потолке полки отдушину. Затем оставшиеся части склеивают. Просушка такой полки длится не более 24 часов. Теперь изделие готово к отделочным работам. Полка оклеивается карпетом или иной тканью. Нужно учесть, что крепления должны находиться вблизи защелки заднего сидения Гранты.

Обустройство шумоизоляции

Шумоизоляция салона авто

Установка аудиосистемы

Покупая Лада Гранта, автолюбитель не всегда может определить, подготовлено ли транспортное средство для последующего монтажа аудиосистемы. Обычно такая система включает в себя простые динамики со средним качеством звука. Однако подобный вариант редко удовлетворяет водителей.

Лада Гранта достаточно качественно подготовлена к установке современных аудиосистем. Эта подготовка предусматривает наличие нужной проводки для подключения автомагнитолы и динамиков. Чтобы провести такую работу, потребуются отвертка, насадки, грани, нож и изоляционная лента.

Перед монтажом акустики нужно обесточить транспортное средство. Для этого снимают клемму «минус» с блока питания. Следует учесть, что часто антенна устанавливается в верхнем правом углу лобового стекла. Место для нее освобождается заранее.

Электропроводку нужно проложить под торпедой до бардачка. Справа на стекле имеется маленькая пластмассовая накладка, которую потребуется отключить. Современная антенна оснащена отличной самоклеящейся панелью, которая легко и быстро монтируется к лобовому стеклу. Чтобы поверхность антенны хорошо соединилась со стеклом, потребуется его обезжирить. Для этого используют специальное средство. Подобная методика применяется при монтаже акустической системы на различные марки автомобилей.

Следующий шаг предусматривает установку держателя основного прибора. Перед монтажом проверяется исправность магнитолы. Для этого ее нужно включить и поймать радиостанцию.

Чтобы динамики были установлены правильно, сначала снимают обшивку с дверей. Для этого расклеивают специальный разъем ЭСП, расположенный на обратной стороне. Производитель позаботился о наличии проема диаметром в 30 см для динамика. На эти места устанавливают колонки. Заключительный этап — включение клеммы «минус» и закручивание шурупов.

expertvaz.ru

Какие динамики лучшие

Для определения лучших динамиков потребуется их номинирование в зависимости от вида.

Коаксиальные

Pioneer TS-1339 – большое число автолюбителей признают эти динамики лучшими. Их размер составляет 13 см, что позволяет устанавливать колонки в специально предназначенные для этого места. Они выдают чистый звук и правильные басы, передаваемые без искажений. Если ваши требования к звуку не очень придирчивые, то эти динамики являются оптимальным выбором, так как они обладают доступной ценой и приемлемыми характеристиками.
Morel Tempo Coax 6 – возможность создания двухполосной системы с уникальным качеством звучания. Комфорт звука достигается за счет разворота «высокочастотника» на 20 градусов. Мягкий купол ВЧ-колонки и ее невысокий уровень резонанса – это условия для воспроизведения частот в широком диапазоне. Под положительными моментами этой системы понимается мощность, а также оптимальный баланс звука и тот факт, что искажения практически отсутствуют. В то же время низким частотам не хватает так называемого бархатного звучания.
JBL GTO-938 – серьезная сила звука как отличительный признак этих динамиков, которым также присуща высокая чувствительность. Имеют овальную форму, что содействует стильному оформлению. Отличаются сбалансированностью частот (высоких и низких).

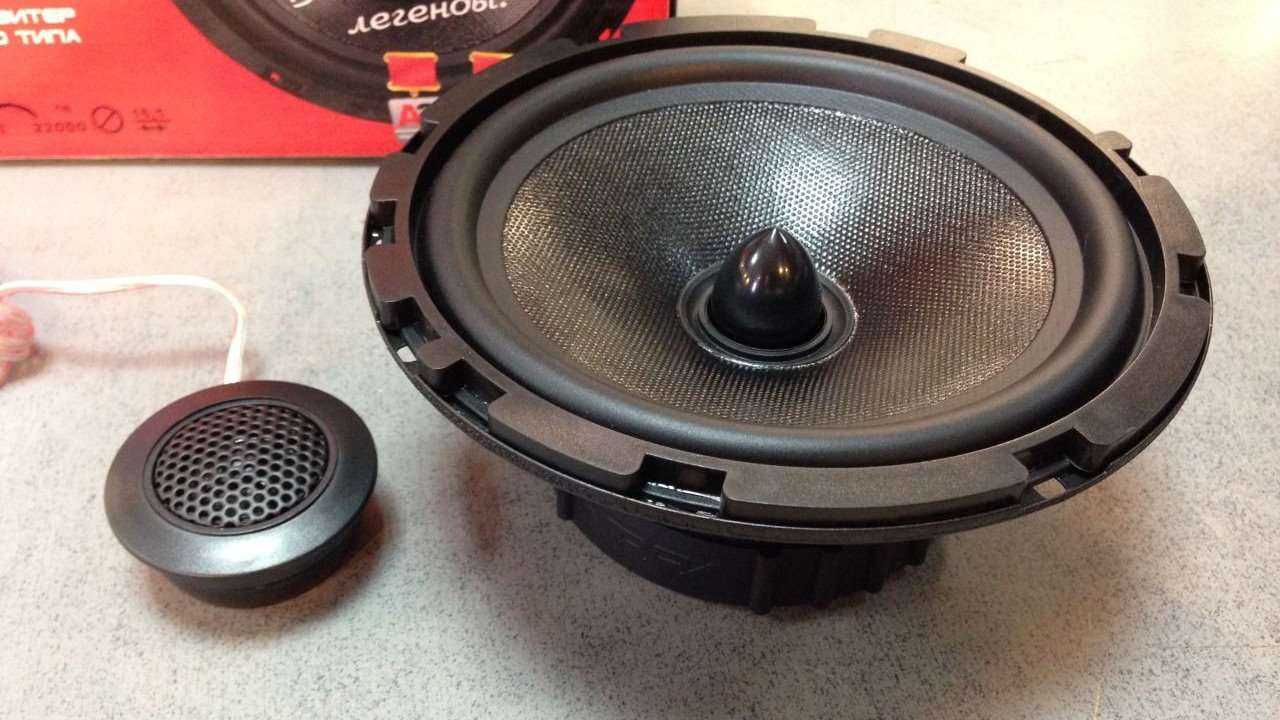

Компонентные

Morel Tempo 6 – полноценная акустика, характеризуемая высокими техническими параметрами и сборкой на высоком уровне. Ее комплектация предусматривает наличие 2 твитеров, 2 кроссоверов, основных динамиков и бонуса в виде дополнительной чаши. Высокая детализация звука.
Focal Performance PS 165 – система с феноменальным звучанием, гарантирующая сбалансированный звук, имеющий высокую насыщенность. Подходит для использования в качестве фронтальных колонок. В рамках этого бренда производится выпуск действительно качественных динамиков, способных удовлетворить запросы даже заядлых скептиков.
Mystery MJ 105BX – одна из лучших колонок среди себе подобных. Доступная стоимость, высокие технические характеристики и отличное звучание. Под плюсами этой корпусной колонки следует понимать ее компактность и простоту монтажа.

Audison Prima APK 165

Данная компонентная акустика по праву занимает первое место в сегменте экономичных моделей с восхитительными показателями звукового воспроизведения. В автомобильную АС Audison Prima APK 165 входит: 16-ти сантиметровый динамик, дополнительная акустика в 6.5 сантиметров, а также кроссовер.

В комплекте представлены все необходимые аксессуары для вариации установки колонок в машине, а миниатюрный кроссовер не требует к себе повышенного внимания. Имеется трехволновой подвес, который предназначен для снижения нестабильных резонансов – он также улучшает частоты на каждой ступени громкости. Динамик представлен в мягком шелковом куполе со специальной пропиткой.

Технические показатели:
