7 автомобилей с самым необычным расположением лючка бензобака

Какой вариант удобнее – слева или справа?

Как показали опросы, при проектировке новой модификации авто и места расположения бензобака автоконструкторы придерживаются правил ТБ, так как заводы заинтересованы в том,  чтобы заправка ТС (в том числе из канистры) была безопасной как для водителя и пассажиров, так и для обслуживающего персонала на АЗС.

Судить о том, насколько удобен вариант расположения бака слева или справа, – пустая трата времени. Уже после нескольких  визитов на АЗС водитель привыкает к месту расположения лючка, и совершенно нет разницы,  с какой стороны заправлять машину.

Если крышка не закрывается

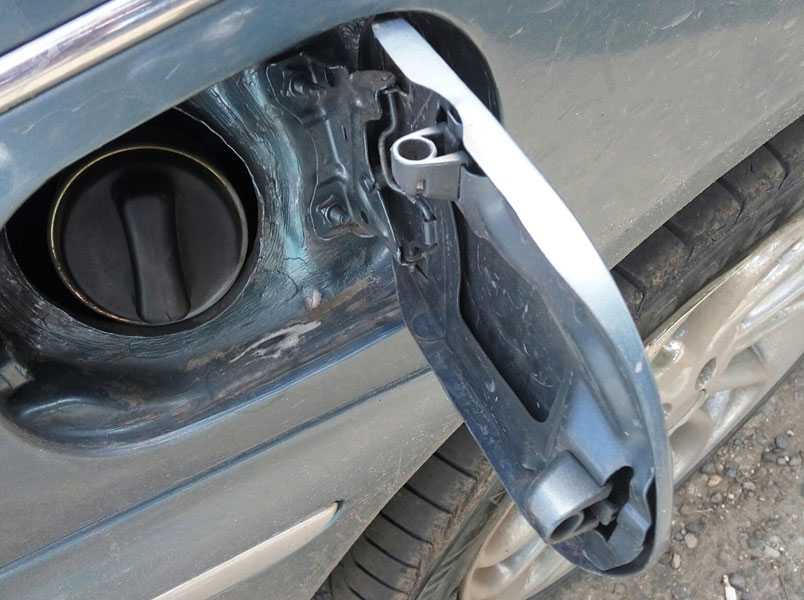

Существует и обратная проблема, когда лючок бензобака не закрывается, болтается или просто неплотно прилегает. Чтобы выяснить причину, необходимо осмотреть крышку и её крепления. Лючок держится на направляющих, которые могут погнуться или сломаться, что приводит к невозможности закрытия дверцы. Для ремонта необходимо снимать крышку, делать это нужно аккуратно, чтобы лапки защёлки вышли из посадки. В зависимости от того, поломались ли крепления, вылетела пружинка (потерялась или просто вышла из правильного положения), открутилась гайка и пр., нужно принять необходимые меры. Возможно, достаточно будет просто правильно поставить лючок после снятия или прикрутить гайку, но может понадобиться и замена пружины либо тросика привода. Для этого придётся поднимать обшивку в салоне со стороны бака, чтобы прояснить ситуацию и при необходимости заменить элемент.

Индикация низкого уровня топлива и стратегия «run-dry»

Стратегия «run-dry» используется для поддержания уровня заполнения топливной системы, близкого к условиям истощения в ней топлива. Она гарантирует, что минимальное количество топлива всегда остается в вихревой камере.

На щитке приборов загорается желтая лампочка, предупреждающая о низком уровне топлива, (рядом с указателем уровня топлива), то есть о том, что его в баке осталось не более 15%. Указатель уровня топлива указывает на то, что бак пуст, когда в баке остается еще 11% топлива.

Когда в баке остается 4 литра топлива, инициируется стратегия «run-dry». Пропуски зажигания двигателя возникают примерно через 1 милю (1,6 км), после чего двигатель останавливается. Двигатель может быть перезапущен в режиме пропусков зажигания, и будет продолжать работать еще милю, пока двигатель не заглохнет снова. Это может повторяться до тех пор, пока впускное отверстие в баке не покажется над уровнем топлива, вследствие чего двигатель начнет испытывать топливное голодание и окончательную потерю питания. Перезапуски после остановок в режиме езды «run-dry» не рекомендуются.

Как открываются различные модели крышек

На разные модели и марки авто устанавливаются различные варианты механизмов, часто их функции не ограничены запиранием бензобака, а возлагаются также задачи стабилизации давления в баке, изоляции топлива от внешних воздействий и др.

Крышки имеют множество вариаций, отличаясь по разновидности стопорного механизма, типу защиты и остальным показателям. Конструктивно лючки бензобака отличаются в зависимости от формы горловины бака, диаметра, типа резьбы и прочих факторов, соответственно и открываться они могут по-разному:

  • нажатием кнопки из салона;
  • пультом управления от центрального замка;
  • рычагом с иконкой автозаправки;
  • нажатием с небольшим усилием на крышку до щелчка и притягиванием на себя.

Снятие и установка заливной горловины бака на ВАЗ 2110

Итак, первым делом необходимо снять заднее правое колесо, предварительно поднять машину домкратом, чтобы удобнее было выполнять весь ремонт. После этого откручиваем стяжной болт хомута, который крепит шланг и трубу.

Теперь поднимаемся немного выше и откручиваем гайку крепления горловины при помощи ключа на 13 мм. Наглядно это показано на фото ниже.

И еще один хомут находится выше. Там понадобится ключ на 10.

И снимаем хомут, отложив его в сторону, чтобы не потерять. Далее открываем лючок бензобака и вынимаем резиновый кожух.

И теперь можно аккуратно отводить наливную трубу вниз, чтобы вывести ее в более удобное положение.

И теперь остается отсоединить шланг от верхней части трубы, который показан на фото. Ослабляем хомут, который стягивает этот тонкий шланг.

И немного постаравшись, снимаем шланг с трубки:

Сейчас горловина уже практически полностью освобождена, и остается только отсоединить ее от шланга снизу, хомут которого мы откручивали в самом начале.

После чего снимаем ее без каких-либо проблем. Конечный результат показан на фото ниже.

Цена новой горловины (наливной трубы) бензобака на ВАЗ 2110 составляет около 1000 рублей, но такой же вариант на разборке можно купить в два раза дешевле. Установка происходит в обратной последовательности.

Есть ли закономерность для авто определенной страны

Утверждая, что местоположение топливной горловины как-то может быть связано с требованиями технического производства автомобилей в какой-то отдельной стране, автолюбители ошибаются. Как таковой закономерности, единого стандарта местонахождения горлышка для производителя автомобилей нет, и на самом деле все гораздо проще, чем кажется.

При проектировании ТС специалисты-конструкторы учитывают:

  • удобство водителя при заправке из канистры в дорожных условиях;
  • точку тяжести, позволяющую максимально обезопасить движение груженого или порожнего кузова при максимальной скорости.

И именно последнее стало предпосылкой для того, чтобы в «Москвиче» модификации 2140 или 2141, неустойчивого и весьма неудобного в эксплуатации на высоких скоростях автомобиля, топливный бак играл роль противовеса, не позволяющего задней части рессорного ТС «взлетать» при движении без груза.

Mitsubishi Eclipse шлюховоз › Бортжурнал › Ремонт заливной горловины топливного бака!

… А я то думал у меня расход конский, а оно оказывается течет мимо…

В общем сразу после покупки авто поехал на АЗС, покормить коня, вставил пистолет, зафиксировал рычаг, и пошел на кассу оплачивать «до полного». Стою, стою… И тут решил выйти к машине. Смотрю, а под авто лужа размером с Байкал! Сразу же пистолет вынул, почесал репу и вернулся к продавцу, а тот мне объяснил, что заливать нужно по чуть-чуть, т.к. бак меняли, и горловину не подогнали… Ну ок! И так мучался я почти три месяца, научился даже «писать» на заправке, чтоб бензин не вытекал. А он все равно вытекал, только я этого уже не видел, т.к. собирался в нижнем кожухе…

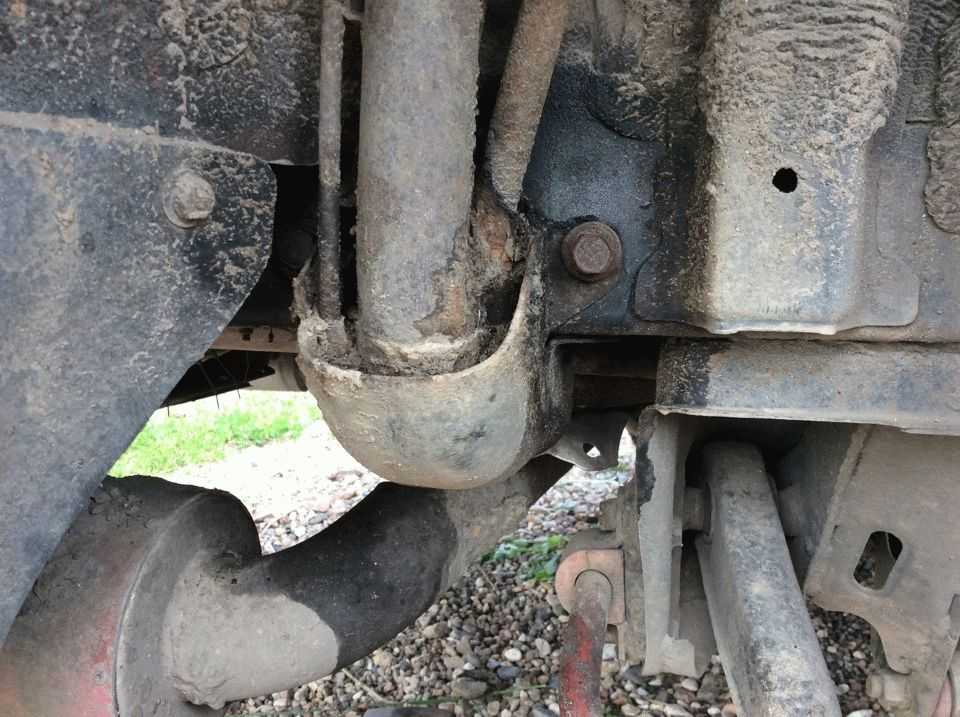

Итак, понеслась!Я делал все в домашних условиях, используя только домкрат, никаких ям и подъемников.За колесом под горловиной находится кожух, крепится он на клипсы, увидел я только две, их отковырял (сразу на выброс), две сверху не увидел, но они легко оторвались. Сразу перед глазами такая картина:

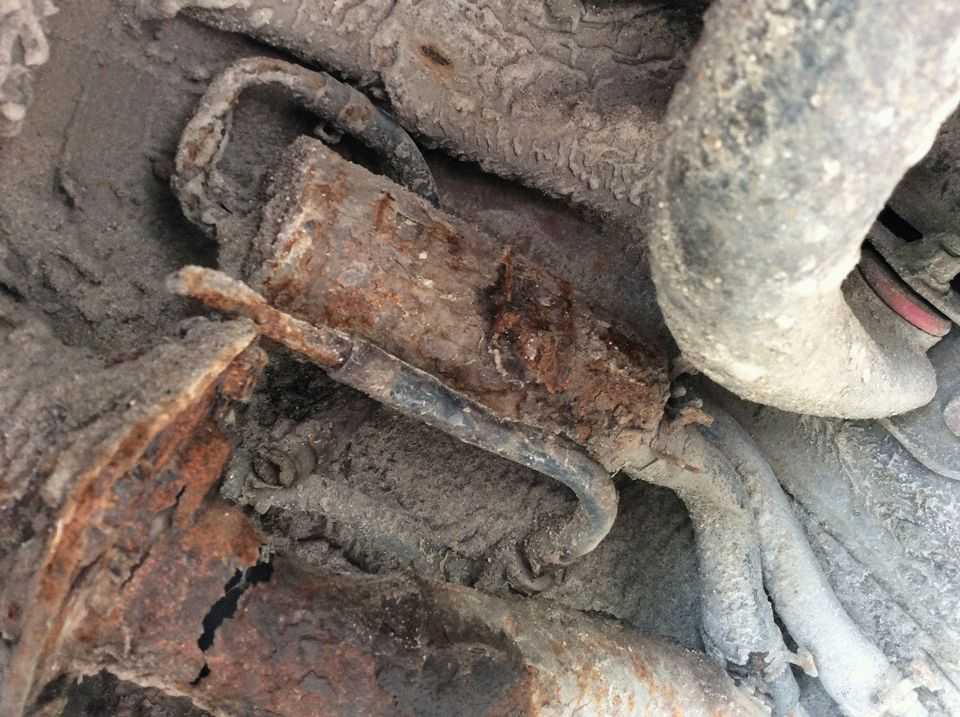

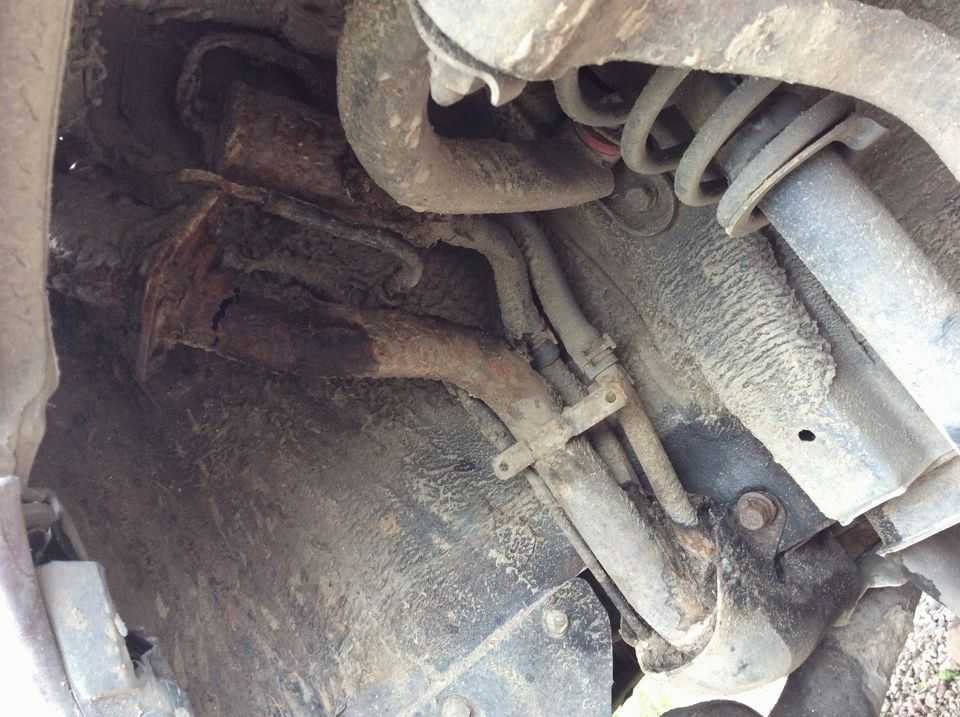

А вот в этот нижний кожух и стекал бензин, там и скапливался, поэтому я не видел, что бенз проливается.

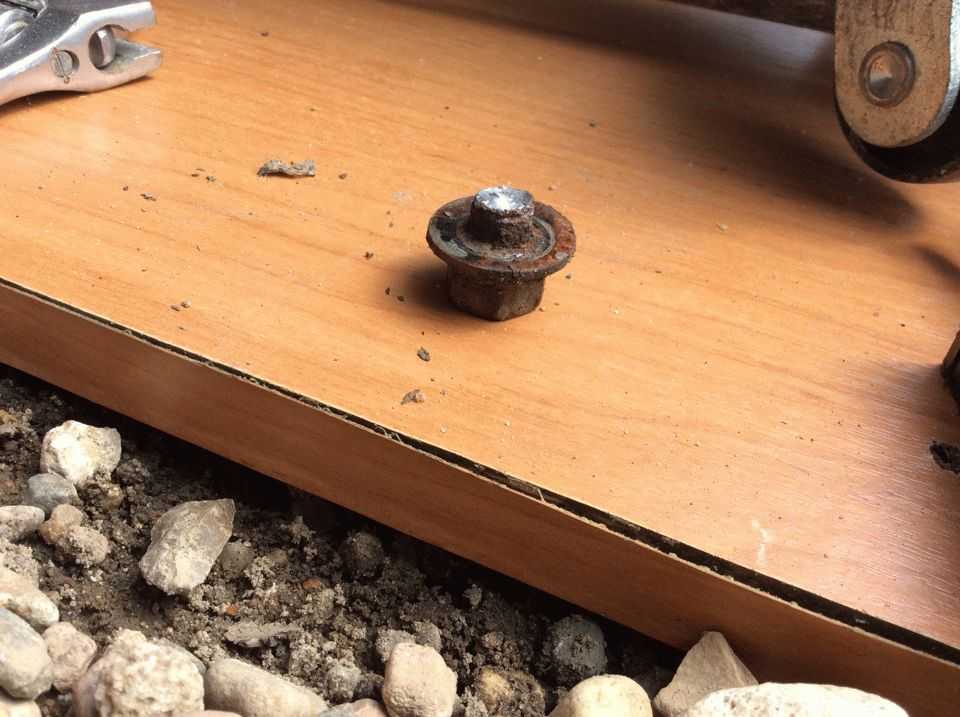

Горловину думал вынуть, поэтому открутил стакан крышки, держался он на двух болтах из трех (болты на 8)

В нашей отдельной статье, которая описывает составляющие элементы и принцип работы топливной системы атмосферного инжекторного бензинового ДВС, мы обещали нашим читателям поговорить о каждом таком элементе системы более подробно. Далее речь пойдет о топливном баке.

Читайте в этой статье

Ремонт плафона освещения в дверях

В плафоне оказался сгоревший диод (мелкая черная деталька – речь не про светодиод) – заменили диод на исправный и заменили лампочки на светодиоды T10 W5W с алиэкспреса. Довольно яркие, облиты силиконом. Ссылки на товары в китае – 10 шт. T10 W5W (текущая цена 1.80 $)

Многим автомобилистам не понаслышке знакома ситуация, когда крышка топливного бака отказывается открываться

Такая мелочь, на которую мало кто из автовладельцев обращает внимание, может доставить серьёзные неудобства при невозможности её открыть, особенно если это произошло прямо на автозаправке, в то время как в машине пустой бензобак. В такие моменты одни автомобилисты ухищряются достичь цели различными способами, проявляя невероятную смекалку, другие же напротив, могут запаниковать, тем более, если до сервиса далеко

Лючок бензобака часто не поддаётся в морозы, но случается неприятность и тёплую погоду. При всей исправности механизмов, приводящих в движение транспортное средство, авто никуда поедет, пока его не заправить, так что при возникновении подобной проблемы придётся принимать меры по её устранению. В зависимости от причины, спровоцировавшей ситуацию, применяются разные способы решения вопроса.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Топливный фильтр тонкой очистки

Топливный фильтр удаляет твердые частицы из топлива, а также отделяет воду, которая накапливается на дне фильтра.

Топливный фильтр располагается на шасси справа от топливного бака. Топливо, подаваемое в двигатель и возвращающееся из двигателя, проходит через фильтр. Соединения осуществляются с помощью быстроразъемных устройств.

Задняя стальная крышка крепится к лонжерону шасси с помощью четырех винтов с резьбой M8.

Фильтр привинчивается к крепежной пластине двумя болтами с резьбой M8.

Стальная защитная крышка фиксируется на задней крышке посредством специального замка с поворотом на 1/4 оборота.

Фильтр оснащен устройством внутреннего воздухоотвода, которое обеспечивает попадание воздуха в двигатель вместе с топливом лишь в малых, регулируемых количествах.

Клапан термостатического отводного устройства полностью закрыт при температуре 45 градусов по Цельсию и направляет топливо непосредственно в бак. Когда отводное устройство открыто, топливо рециркулирует через фильтр к двигателю.

Топливный фильтр снабжен сменным фильтрующим элементом картриджного типа с резьбовым креплением, который уплотняется относительно корпуса фильтра резиновыми уплотнениями. Нижняя секция картриджа снабжена резьбовым наконечником для слива воды.

В странах, где используется топливо низкого качества, срок службы картриджа может быть сокращен.

Датчик уровня топлива

Датчик указателя уровня топлива располагается внутри топливного бака. Доступ к блоку датчика в сборе осуществляется через отверстие в верхней части бака. Фланец блока фиксируется в рабочем положении и уплотняется с помощью стального стопорного кольца.

Датчик топлива в сборе включает в себя фланец верхней крышки, на котором находится электрический разъем для подключения датчика и два стальных топливопроводных соединения.

Фланец герметизируется резиновым уплотнением, устанавливаемым между этим фланцем и корпусом стопорного кольца.

Верхняя крышка крепится к узлу вихревой камеры с помощью двух подпружиненных стальных стоек. Пружины надежно фиксируют вихревую камеру на дне бака.

Вихревая камера завершается полостью, в которой располагается датчик указателя уровня топлива.

Вихревая камера играет функцию сохранения запаса топлива, обеспечивая, чтобы забор топлива всегда производился ниже его уровня. Это достигается с помощью направляемого в вихревую камеру обратного потока, а струйный насос обеспечивает дополнительный поток в камеру, образуемый остающимся в баке топливом, причем, работа струйного насоса обеспечивается обратным потоком. Кроме того, в основании узла вихревой камеры расположен еще перепускной клапан. Когда топливный бак полон, давление топлива удерживает клапан приподнятым над седлом, и топливо может поступать в вихревую камеру. По мере уменьшения уровня топлива в баке, давление топлива в баке падает, и вследствие этого клапан закрывается. Когда клапан закрыт, топливо удерживается в вихревой камере.

Гибкие трубопроводы, соединенные с верхней крышкой, обеспечивают подачу топлива в вихревую камеру и возврат из нее.

Датчик указателя уровня топлива оснащен потенциометром, который работает с помощью поплавкового элемента. . Поплавковый элемент поднимается и опускается в зависимости от уровня топлива в баке и, соответственно, перемещает потенциометр.

Напряжение на потенциометр подается от щитка приборов. Выходное сопротивление потенциометра меняется в зависимости от уровня топлива. Это сопротивление отображается на приборной панели с помощью указателя уровня топлива.

Установленный на щитке приборов сигнализатор включается, когда количество топлива в баке упадёт до 10 литров.

Клапаны защиты при опрокидывании (ROV)

Два клапана ROV расположены на опорной конструкции топливного бака и присоединены при помощи трубок к отделителю паров топлива. Фазоразделитель, также установленный на внутреннем кронштейне, соединён трубкой со штуцером вентиляции топливного бака на фланце топливоподкачивающего насоса. Клапаны ROV содержат обратные клапаны, которые закрываются при опрокидывании автомобиля, предотвращая этим протечку жидкого топлива из бака через трубку сапуна.

Ремонт кнопок стеклоподъемника

Возможно не каждый знает, что у кнопок передних стеклоподъемников есть два положения вниз и два вверх. Если нажимаешь до первого щелчка – стекло идет пока держишь, во втором положении – стекло поднимается либо опускается до конца. Не знают по причине того, что кнопки так не работают))))) Это поправимо. Нужно снять их и разобрать

При их разборке обратите внимание, что есть саморез под наклейкой в центре блока

Внутри нашего модуля была идеальная чистота. Ни окислов, ни нарушеной пайки. Просто протираем ватной палочкой смоченой в спирте точки на плате куда давят кнопки – и кнопки чудесным образом заработали, так как им положено.

Ремонт клавиши открытия багажника PASSAT B5 универсал

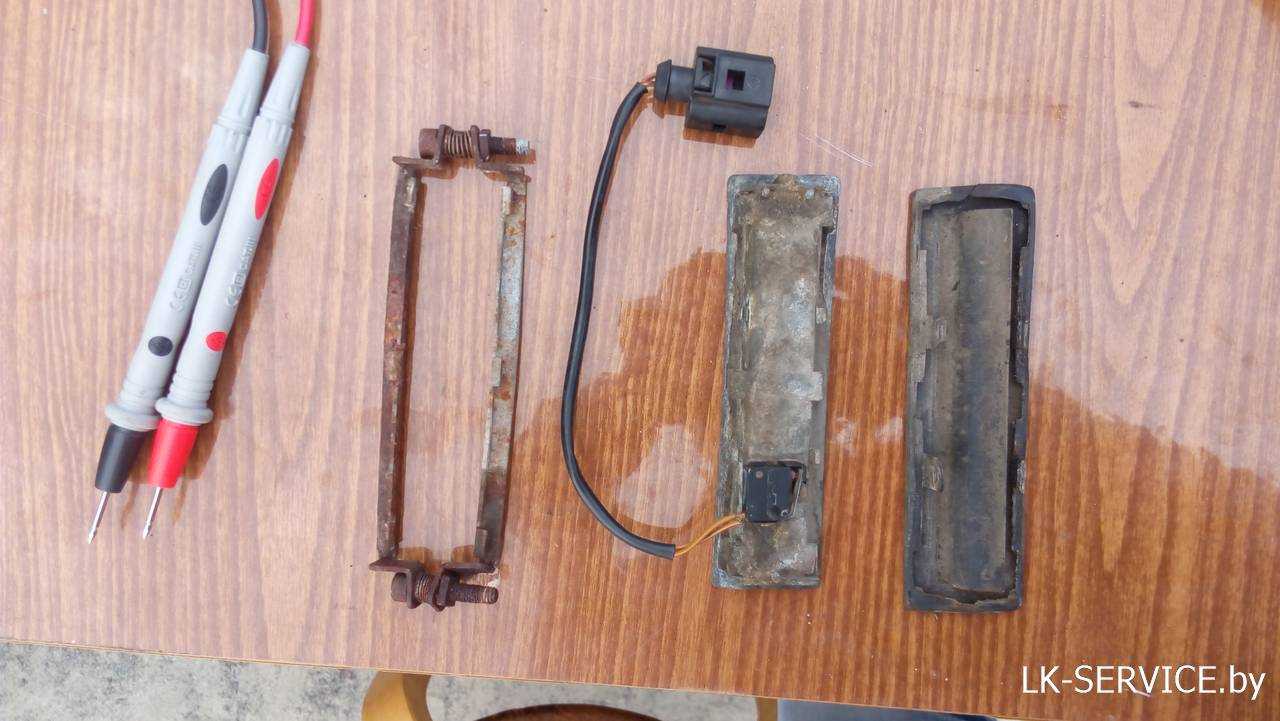

Снимаем обшивку крышки багажника (4 самореза и множество клипс по периметру). С трудом снимаем клавишу – болты на рамке крепления заржавели и не крутились – просто отогнули рамку крепления клавиши, а потом снова ее выровняли и зачистили до блеска. Клавиша закисла и была неподвижна. Микрик был неисправен. Разработали клавишу, микрик поставили такой какой был – то-есть абсолютно другой))) И теперь клавиша выполняет свою функцию. Можно примастерить кнопку микровыключателем советского образца.

Так же за небольшие деньги можно приобрести такую клавишу целиком на алиэкспрессе. Но я такой кнопки не покупал – её качество мне неизвестно и времени ждать тоже не было

И еще внимание – клавиши для универсала и седана разные: 3B9827566C – универсал 3B9827566D – седан. С буквой D на алике полно – но они не подойдут для универсала

Устройство топливного бака автомобиля

Топливный бак обычно имеет такую емкость, которая обеспечивает около 500 км автономного пробега без дозаправки. Баки бывают разными по форме и вместительности для конкретной модели автомобиля. Топливный бак надежно изолируют от внешней атмосферы. Вентиляция внутри бака осуществляется особой системой для улавливания паров бензина. Конструкция топливного бака предотвращает утечки топлива и ограничивает выбросы в результате испарения горючего.

Место установки и изоляция

На легковых авто бак наиболее часто установлен перед задней осью. Таким образом, он находится под задним пассажирским сиденьем. Главной задачей становится расположение бака вне зоны деформации кузова при сильном ударе в заднюю часть. Нижняя часть бака дополнительно закрыта металлической защитой от наружных повреждений. Топливный бак также защищают от нагрева путем его изоляции от элементов системы выпуска. Для этого используют теплоизолирующие прокладки.

Материалы для изготовления

Баки для топлива бывают стальными или алюминиевыми, а также их изготавливают из пластмассы. Баки из металла получают путем сварки из штампованного листа. Алюминий отлично подходит для хранения бензина и дизельного топлива, стальные баки применяются для хранения газа.

Приведенное ниже видео в первой своей части позволяет наглядно ознакомиться с местом установки и способом крепления топливного бака в обычном гражданском автомобиле.

Заливная горловина

Заправка топливного бака предусмотрена через заливную горловину. Данный элемент расположен над задним крылом в левой или правой части кузова автомобиля. Эксперты считают более удобным расположение заливной горловины в левой части. По их мнению горловина, расположенная за водителем, снижает шансы непреднамеренного начала движения и отрыва заправочного пистолета после заправки на АЗС.

Горловина соединяется с баком при помощи трубопровода. За скорость заправки бака отвечает сечение заливной горловины и трубопровода. Данные элементы должны обеспечивать показатель около 50-и литров в минуту. Закрывается горловина запорной винтовой крышкой. Дополнительно встречается такая схема, при которой запор горловины отсутствует.

Доступ к горловине ограничен лючком бензобака, который имеет замок. На современных авто лючок открывается из салона. Конструктивно может быть применен как электрический привод с использованием электродвигателя, так и механический способ открытия при помощи троса.

Топливопроводы

Для подачи топлива в систему питания двигателя к баку подсоединен выходной топливопровод. Излишки топлива, неизрасходованные форсунками, поступают обратно в бак по сливному топливопроводу. В современных транспортных средствах на бензине прямо в бензобаке установлен топливный насос. Конструктивно в кузове предусмотрен доступ к такому насосу. Технологическое окошко в подавляющем большинстве случаев реализовано под задним пассажирским диваном.

Датчик контроля уровня топлива в баке

Для бензиновых агрегатов такой датчик представляет собой единое целое с корпусом топливного насоса. Для дизельных ДВС указанный датчик устанавливают отдельно. Устройство датчика включает в себя два элемента: поплавок и потенциометр.

Если уровень топлива понизится, то и поплавок опустится ниже. Одновременно с этим изменится сопротивление потенциометра, который связан с поплавком. Все это приведет к уменьшению напряжения в электроцепи, а стрелка указателя уровня топлива на приборной панели отобразит изменения.

Полезные советы

Предвидя холода, лучше загодя позаботиться о предотвращении проблемы примерзания элементов, приводящей к невозможности открытия лючка. Обработка петель и запорного механизма силиконовой смазкой поможет препятствовать воздействию конденсата на детали. Резиновые уплотнители лучше обрабатывать после каждой мойки автомобиля, сезонность при этом значения не имеет. В экстренных случаях силиконовую смазку заменит несколько капель моторного масла, образующего на поверхностях защитную плёнку.

Что не следует делать, когда лючок не поддаётся, так это применять по отношению к хрупкой конструкции грубую силу, поскольку таким образом можно скорее увеличить масштабы бедствия.

Есть модели авто, в которых лючок бензобака не открывается, когда двигатель заведён, а ключ в замке зажигания. При таких обстоятельствах требуется заглушить мотор и достать ключ, чтобы крышка открылась.

В любом случае, изначально необходимо разобраться, в чём именно дело, какие элементы мешают корректной работе механизма и уже, зная виновного в лицо, принимать соответствующие меры по устранению проблемы открытия лючка.
