Задняя подушка
Эта опора стоит снизу с тыльной стороны мотора. Она предназначена для снижения колебаний двигателя, а также пресечения стуков и гашения вибраций.
Для ее демонтажа придется сперва снять защиту силового агрегата. Когда это сделано, нужно ключом на 18 выкрутить гайку, одновременно удерживая болт, чтобы он не проворачивался.
Далее тем же ключом на 17 выкрутить болт, отмеченный на рисунке №1, после чего ослабить болт, отмеченный №2. Остается только вынуть болт и снять опору.
При затяжке предписанный момент – от 90 Нм до 120 Нм.
Как видно, самостоятельная замена опор двигателя Лада Веста и Икс Рей вполне возможна и не требуется большого числа инструментов.
Проверка
Оценить необходимость замены опор двигателя Лада Веста и Икс Рей несложно. Для этого требуется заглянуть под капот и визуально проинспектировать подушки на предмет повреждений – разрывов в резиновых компонентах, трещин в металле и т. д.
В целом, если наблюдаются следующие признаки, стоит подумать о замене:
- Во время резкого старта или при торможении силовым агрегатом, слышны стуки из-под капота;
- Во время работы мотора чувствуются вибрации;
- Салон при езде наполняется гулом.
Описанные ниже действия актуальны для двух двигателей – ВАЗ 21129, а также HR16, которые ставились под капот моделей XRAY и Vesta.
Стук опор двигателя отчетливо слышен на видео.
Правая подушка
Замена провой опоры двигателя Лада Веста и Икс Рей начинается с демонтажа брызговика силового агрегата, после чего двигатель нужно поддомкратить с правой стороны. Сама опора фиксируется к лонжерону посредством 3-х болтов.
Для демонтажа потребуется:
- Используя ключ на 16, выкрутить 2 болта, которыми подушка крепится к кузову.
- Вывернуть 2 болта, которыми подушка крепится к кронштейну силового агрегата. Для этого используется бита TORX E12.
Когда все сделано, можно снимать опору.
Монтаж идет в обратном порядке, а затяжка болтов должна осуществляться в диапазоне от 53 Нм до 71 Нм.
Что касается правой опоры мотора серии HR16, то у нее несколько иная компоновка.
Гидроопора от BMW
1. Первая версия Stage 1
За основу была взята опора двигателя 2495601 от BMW 3 (E46). Цена около 2800 рублей.
Особенность опоры в том, что она гидравлическая (в конструкции используется не только металл и резина, но и масло).
а) на холостом ходу, опора мягкая: б) в движении, опора жесткая: 1 – нижняя (расширительная) камера; 2 – дросселирующий канал; 3 – верхняя (рабочая) камера; 4 – подвижная мембрана; 5 – корпус гидроопоры; 6 – канал демпфирующей жидкости.
В чем разница гидро и штатной опоры демонстрируется на видео:
Вес подушки 1,76 кг.
Цена: 5300 р. (сама опора LEMFORDER 2495601 стоит около 2800 рублей).
2. Доработанная версия Stage 2.
Сама гидроопора по сути это тоже самое с добавлением гитары того же изготовления. За счёт этого получилось сэкономить немного денег, поэтому цена возросла только на сам сайлентблок.
Сайлентблок фирмы jikiu be21058, аналогов нет.
Купить: сняли с продажи.
Решение проблемы своими руками
Способ №1

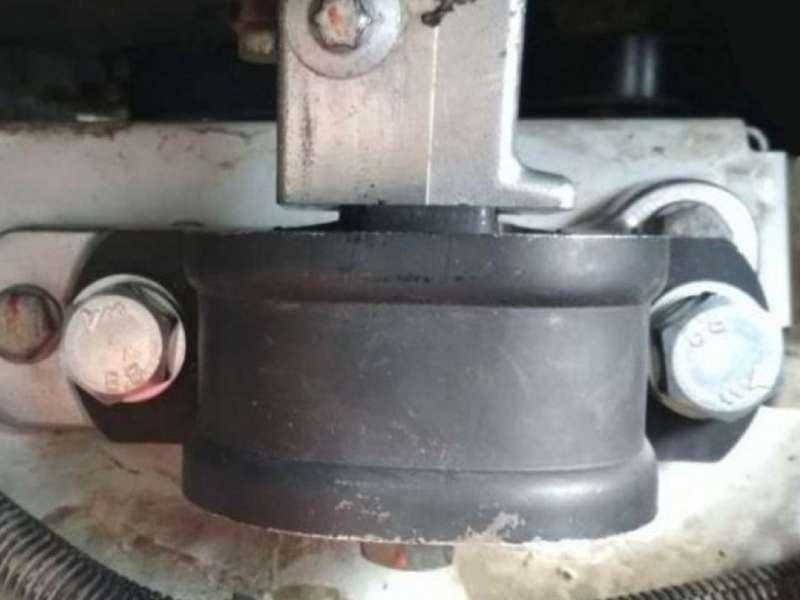

. Избавиться от стука можно также при помощи простой доработки. Необходимо смазать опору двигателя силиконовой смазкой (WD-40 не подойдет) в местах, где резина соприкасается с металлическим корпусом. Фото верхней правой подушки двигателя Весты: Читать дальше: Двигатель ниссан террано где собирают После этого стук должен уйти:
Способ №2
. Установить в опору двигателя пластины толщиной 1-2 мм ( автор фото). Подобное решение встречается среди владельцев Renault.
Несмотря на то, что двигатель ВАЗ 21129 (1,6л, 106лс) также устанавливается на Lada XRAY, верхняя правая опора силового агрегата имеет другой артикул (на Весте — 8450030109, на XRAY — 112107286R), соответственно, на кроссовере данная проблема не наблюдается.
Напомним, стуки в передней части Весты могут исходить от тормозного суппорта или подвески, например, от стабилизаторов поперечной устойчивости.
Подушка, она же опора двигателя Лада Веста это некий стабилизатор от детонации. Деталь автомобиля Веста бывает трех видов: левая, правая, задняя дополнительная — цена от 1400 руб. Детали имеют отдельный артикул. Неисправности: основная неисправность — стук опоры, стучит обычно слева. Левая подушка бывает усиленная
Важно правильно отрегулировать подушку двигателя. Во время работы двигателя вырабатывается полезная энергия, которая уходит на приведение автомобиля Лада Веста в движение
Движение «внутренностей» мотора приводит к тому, что он начинает создавать вибрацию. Чтобы «гасить» вибрацию двигателя ставят на опоры, которые выполняют еще несколько функций:
- увеличивают шумоизоляцию подкапотного пространства;
- уберегают другие детали и агрегаты от повреждений;
- максимально стабилизируют положение мотора (если амплитуда движения двигателя будет постоянно увеличиваться, это приведет к износу соединений);
- защищают движок от негативного воздействия внешней среды (когда автомобиль проезжает препятствия, подвеска не полностью гасит качение, и стойки выступают в роли дополнительных амортизаторов).
Таким образом закрепляется не только двигатель, но и КПП. Его подушка у Лады Весты состоит из трех опор. На спортивной модели – дополнительная опора усиливает стабилизацию при наборе скорости, торможении, её схема – механические резинометаллические. Каждая подушка представляет собой механизм из двух металлических пластин, между которыми стоит упругая резина.
В самый неожиданный момент из-под капота могут послышаться странные звуки – стук, скрежет, лязг, непривычный для нормальной работы автомобиля — возможно это всего лишь стук опоры двигателя Лада Веста. Чтобы распознать его, правильно «вылечить», давайте разберем все по порядку.
Левая подушка
Левая опора двигателя Лада Веста и Икс Рей фиксируется к кузову посредством 4-х болтов. Также 2-мя болтами подушка крепится к кронштейну КПП. В свою очередь, кронштейн зафиксирован на картере КПП при помощи 3-х болтов.
Замена детали осложняется тем, что доступ к ней преграждает сразу несколько компонентов – это защита картера, крепление фильтра (воздушного), а также полка АКБ. Потому, чтобы добраться к опоре, все это придется демонтировать.
Сперва нужно разгрузить подушку, для чего при помощи домкрата слегка приподнимается КПП.
Далее, используя ключ на 16, откручиваются 4 болта, которыми левая опора двигателя фиксируется у кузову.
После ключом на 18 нужно открутить еще 2 болта, коими подушка крепится к кронштейну трансмиссии. Когда это сделано, деталь можно снять.
Сборка проводится в обратной последовательности.
Производители и цены аналогов
Подушки на моторы Лада Веста считаются владельцами не особо надежными и даже дорабатываются, чтобы увеличить эффект поглощения колебаний.
В остальном же особых попыток к созданию аналогов нет, потому что «умельцы» уже обратили внимание владельцев Вест на два варианта доработки:
- Пришел от владельцев Renault. Необходимо создать для каждой проблемной подушки металлическую пластину длиной 80 мм, шириной 38 мм и двумя пазиками по бокам размерами 23 мм в ширину и 38 мм в глубину. Забавно то, что на X-Ray, который во многом схож с Вестой, стоит тот же двигатель (21129), но проблем с верхней правой опорой нет – она просто другая.
- Если сама деталь еще цела, ее можно смазать силиконовой смазкой там, где о металлический корпус бьется резина.
Износ
Износ подушек движка определяется по «стесанности» тех точек металлического корпуса, которые принимают на себя удар, повреждениями и самой толщиной прослойки – резина не погасит колебания, если ее толщина очень мала.

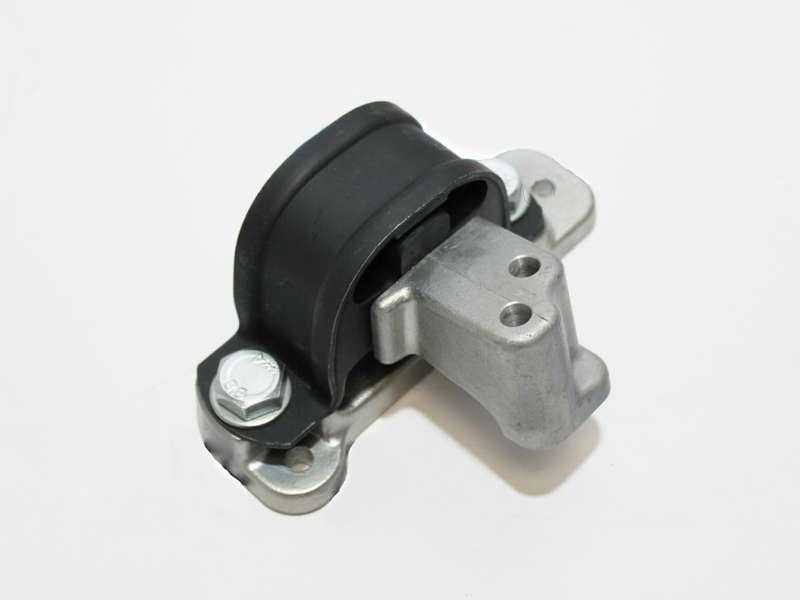

Усиленная верхняя правая опора двигателя
Гарантия : 6 месяцев на кронштейн. (на резиновое изделие гарантии нет, оно заменяемо)
Правая подушка нового образца испытывалась на пробеге 5 тысяч километров, по результатам испытаний были обнаружены:
- Ушли частично посторонние звуки двигателя
- Троганье с места и переключение передач происходит мягче
- Более точные установочные отверстия в отливах подушки:
- Низкая стоимость резиновой подушки (ОНА ЗАМЕНЯЕМАЯ, опора становится ремонтопригодной, а ремонт недорогой)
- Простая установка подушки
- Более надежная конструкция, в отличии от заводской
- Качество составляющей резины в подушке оставляет желать лучшего (но т.к. она заменяемая и стоит 300-700 рублей в зависимости от производителя, можно всегда произвести работы по ее замене, что дешевле покупки новой опоры в сборе артикул 21080-1001031)
- Опоре не хватает какого-нибудь дополнительного покрытия против коррозии
