Печка дует холодным воздухом на ладе калина: техническое устройство отопителя, причины неисправности и диагностика, ремонт и способы устранения неисправности своими руками

Пробита прокладка головки двигателя

Все дело в том, что мотор это не монолитная конструкция, у него есть головка блока и сам блок. Соединяются они через специальную прокладку. Если эта прокладка пробита (а такое бывает, например при плохой протяжке), то охлаждающая жидкость будет уходить в цилиндры или глушитель (из глушителя будет валить белый густой дым). Таким образом, охлаждающей жидкости будет не хватать в системе (возможно проявление воздушных пробок) и поэтому печка будет плохо греть! Нужно срочно менять прокладку головки блока, иначе можно убить двигатель, через перегрев.

Наверное, это все основные причины, когда печка плохо греет! От себя хочу заметить, что в большинстве случаев это неисправность термостата (примерно в 70%). Так что первым делом проверяйте – меняйте его.

Сейчас небольшое полезное видео, смотрим.

А на этом все, читайте наш АВТОБЛОГ.

483,92

Ремонт отопительной системы своими руками

Чтобы поменять ту или иную деталь системы отопления, совсем необязательно обращаться за помощью к специалистам. Это поможет сэкономить время, но не финансы. Если следовать рекомендациям, можно заменить некоторые узлы системы самостоятельно.

Вентилятор отопителя

Замена вентилятора печки Калина под силу даже новичкам. Основная проблема – в его расположении. По этой причине большую часть времени занимает не замена детали, а ее демонтаж.

Замена вентилятора со снятием панели

Способ рекомендован инженерами «АвтоВАЗа», но он не самый простой. Далеко не все решаются им воспользоваться в условиях обычного гаража. При выполнении работ нужно следовать инструкции:

Сначала следует обесточить бортовую сеть, отсоединив клеммы аккумулятора.
Слить всю охлаждающую жидкость, извлечь салонный фильтр.
Открутив гайки крепления, опустить рулевую колонку в крайнее нижнее положение.
Выключатель стоп-сигналов освободить от проводов, отщелкнув фиксаторы, снять обивку со стоек.
Открутить саморезы и убрать переднюю панель (облицовку), далее снять торпедо вместе с дефлекторами.
Теперь можно приступать к демонтажу вентилятора. Для этого нужно отсоединить от него клемму с проводами, снять шланг вентиляции, открутить крепёжные гайки.

После установки нового вентилятора все дальнейшие действия осуществляются в порядке, обратном демонтажу. Процедура требует внимания и аккуратности, занимает немало времени. В некоторых моментах потребуется помощь второго человека.

Замена вентилятора без снятия панели

Снимать всю приборную панель только из-за вентилятора печки нецелесообразно. Заменить устройство можно и без снятия торпедо – нужно только приподнять его правую сторону. Далее следует «вооружиться» ножом и фонариком и залезть под панель. Шумоизоляция отрезается, откручиваются крепёжные элементы, и замена моторчика печки Калина становится гораздо проще. Данный способ значительно сэкономит время и нервы, хотя и создаст некоторые неудобства.

Замена регулятора температуры

Для демонтажа детали и ее замены необходимо снять блок управления в сборе. Процедура выглядит следующим образом:

бортовая сеть обесточивается путем снятия «минусовой» клеммы с аккумулятора;
магнитола (если есть) извлекается, и от нее отцепляется клеммная колодка проводов;
рычаг управления заслонкой снимается;
далее демонтируется ручка регулятора температуры и направления воздушных потоков;
в нижней части блока управления расположены заглушки – их нужно снять и открутить под ними крепёжные винты;
центральную консоль следует аккуратно потянуть на себя;
после снятия консоли отсоедините клеммные колодки от переключателей.

После замены все собирается в обратной последовательности. Эта операция проста, и для работы понадобится только пара разных отвёрток.

Замена радиатора отопителя без снятия панели

Поменять радиатор печки на Ладе Калине, как и на всех переднеприводных автомобилях ВАЗ, – непростая задача. Придется демонтировать большую часть передней панели. Для работы понадобится новый радиатор отопителя, шланги, хомуты, болгарка и стандартный набор инструментов. Сначала нужно провести некоторые манипуляции в подкапотном пространстве:

слить из системы охлаждения антифриз;
снять аккумулятор, корпус воздушного фильтра, обеспечив беспрепятственный доступ к патрубкам отопителя;
от печки в подкапотном пространстве нужно отсоединить все резиновые патрубки, открутить гайку крепления металлического щитка, который прикрывает шланги, идущие к печке в салон.

Теперь нужно перейти в салон и выполнить следующие действия:

открутив три гайки крепления, демонтировать педаль газа;
отвести как можно дальше в сторону педаль тормоза;
сделав надрез на металлическом щитке, отрезать ножом патрубки радиатора;
вывернуть крепёжные винты и вытащить радиатор отопителя в сторону педалей.

На верхний отвод радиатора насаживается шланг с более толстым окончанием, на нижний – с более узким. Другие концы, не путая, нужно установить вместо старых. Место, где шланги из салона выходят в подкапотное пространство, желательно обработать шумоизоляционным материалом.

Замена радиатора печки поможет решить проблему недостаточного обогрева. Ввиду трудоемкости большинства работ по устранению неисправностей системы отопления цены на такие услуги на специализированных СТО могут показаться весьма высокими. Неудивительно, что появилось немало «народных» способов ремонта.

Система отопления Лады Гранты с кондиционером и без – отличия

Конструкция не имеет указанного дополнительного оборудования

Наличие кондиционера	Отсутствие
Отдельный воздуховод
Испаритель
Блок отопителя
Корпус блока отопителя

Характерные неисправности системы отопления Лады Гранты

Неисправность	Диагностика	Способ устранения
Печка работает на одном скоростном режиме	Проверка платы с резисторами	Замена платы с резисторами
Заслонки неподвижны	Диагностика троса привода	Смазка тросика, дополнительное натяжение
Датчик на приборной панели показывает разную температуру	Проверка сопротивления датчика на контактах	Замена датчика
Печка не активируется при нажатии на рычаг	Проверка цепи электропитания	Замена электрической проводки, предохранителя
Работа вентилятора сопровождается скрипом, металлическим скрежетом	Диагностика блока печного отопителя	Смазка подшипника, замена
Из дефлекторов вылетает холодный воздух	Проверка целостности воздушных патрубков	Уплотнение соединения герметиком
Не происходит подача охлаждающей жидкости на печку	Проверьте схему подвода патрубков печки	Замена патрубков

Недостаточный уровень охлаждающей жидкости

Такое сейчас маловероятно, потому как на многих современных автомобилях стоят датчики уровня тосола – антифриза. Однако, такие случаи имеют место быть (скажем в автомобилях предыдущих поколений). Представьте ушел антифриз или тосол (может быть из-за течи радиаторов или патрубков), в печку не поступает достаточно разогретой жидкости, и она практически холодная, вентилятор дует, а воздух холодный (она попросту не греет). Нужно добавить охлаждающую жидкость до уровня, (как это сделать читаем здесь). Также если радиаторы или патрубки текут, то нужно устранить течь.

Стоит отметить, что при течи охлаждающего состава, могут образоваться «воздушные пробки», поэтому даже если вы добавите антифриза – тосола, до уровня нужно подождать какое то время чтобы воздух вышел.

Вторая машина с проблемой: не греет печка — воздух в системе!

Очередная Калина с проблемой завоздушивания системы охлаждения. При проверке крышки расширительного бачк.

Лада гранта слабо греет печка

Почему и зачем ставят термостат от гранты я думаю никому объяснять не надо. При его установке абсолютно вся охлаждающая жидкость проходит через радиатор печки и по логики вещей двигатель должен быстрее прогреваться и в салоне должно стать теплее(чего в моей девятке не хватает в морозы, которые у нас довольно таки часто) При понижении температуры за -20 градусов салон прогревается очень долго, ниже -30 салон попросту прогреть не реально.

Перед заменой термостата грешил на кран печки, думал, что заклинил и из-за этого плохая циркуляция, но как оказалось, его там просто нету и всё было подключено напрямую еще до меня предыдущим хозяином.

Потом попробовал подогнуть тросик заслонки — не помогло. Дальше пойдем методом исключения и начну с замены термостата, если не поможет то тогда уже буду радиатор, думал Я.

Итак! Для проведения операции нам потребуется:

Чёртов телефон замёрз и сделал только пару фотографий, хотя я подробно фотографировал весь процесс(( Обидно. Попытаюсь без фотографий объяснить процесс описывая каждый шаг и используя фотографии из интернета.

1) Включаем музыку в гараже 2) Сливаем аккуратно антифриз в чистую тару (если свежий) 3) Чем-нибудь острым наносим метку(как на фото) в месте стыка распределителя зажигания с блоком двигателя, чтобы потом не искать зажигание,

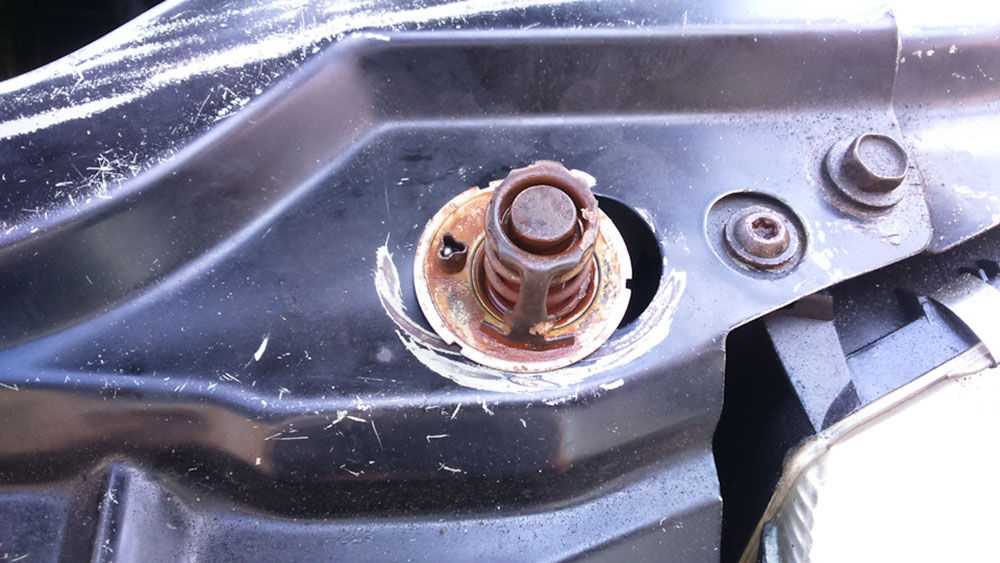

4) Открутив все хомуты, снимаем термостат, а также проставку, которая крепится к блоку двигателя. Должна получится такая картина

5) Затягивая одну гайку об другую(контрагим), которые остались при снятии проставки, выкручиваем родные шпильки. Чистим плоскость прилегания термостата, а после таким же методом закручиваем новые шпильки 80мм.

6) Устанавливаем прокладку и термостат. 7) Верхний патрубок радиатора соединяем с термостатом.

Запчасти, которые должны остаться после замены.

Всё. понятно, что для кого-то данная процедура покажется элементарной, но не все же у нас автомеханики)). Для таких и попытался написать эту статью. Надеюсь кому-нибудь это будет полезно.

UPD: Морозы показали, что установка термостата от гранты в моем случае дала более быстрый прогрев двигателя до рабочей температуры. Теперь вообще отказался от картонки, потому-что теперь даже по трассе и в мороз двигатель держит температуру 90 градусов с копейками.))) Но в салоне теплее от этого не стало, значит будем рыть дальше…

Продолжение следует. Уже полностью снял панель, отопитель, но об этом в следующей части…

Всем привет дорогие друзья, особенно владельцы автомобиля Lada Granta. Если вы зашли на данную страницу значит, вас волнует вопрос, почему не греет печка и дует холодным воздухом. Попробуем разобрать основные причины данной неисправности.

Охлаждение

Для охлаждения воздуха в салоне выполните следующее:

Переключатель 1 (см. рис. 2) режимов работы электровентилятора переведите в одно из положений «1», «2», «3» или «4».
Рукоятку регулятора 4 установите напротив пиктограммы .
В блоке 3 кнопочных выключателей нажмите клавишу выключателя кондиционера. Сигнализатор, расположенный на клавише выключателя, будет гореть зеленым светом все время работы кондиционера.

При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются. Конденсат через дренажную трубку сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования.

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер.

блок климата гранты
воздуховоды гранты
кондиционер гранты
печка гранты

«Лада Гранта» — один из наиболее востребованных автомобилей в России в 2020 году, наряду с KIA Rio, VW Polo, Lada Vesta, Hyundai Solaris и Hyundai Creta. Такая популярность автомобиля объясняется, прежде всего, оптимальным сочетанием цены и качества: владельцы «Гранты» отмечают хорошую обзорность, вполне приемлемый силовой агрегат, простоту обслуживания, низкую стоимость запчастей, вместительный багажник, большой клиренс, что чрезвычайно актуально для российских реалий.

Новая Лада: вибрация при разгоне, мои версии

Среди комплектующих, незаменимых в холодное время года — отопитель, основным узлом которого является радиатор. Если возникает ситуация, когда необходимо заменить радиатор печки, то в большинстве случаев это можно сделать без посторонней помощи. Что следует помнить владельцу «Лады Гранты», отважившемуся на самостоятельную замену радиатора отопителя?

Правила пользования штатной системой отопления

В руководстве по эксплуатации авто изложены основные принципы работы системы вентиляции, кондиционирования и отопления салона. Для быстрого прогрева необходимо переключить заслонку в положение рециркуляции воздуха, а скорость вентилятора в положение «максимум». При этом окна автомобиля должны быть закрыты. Ехать длительное время в таком режиме не следует, поскольку это может привести к запотеванию стекол.

Основной причиной скапливания конденсата является разница температур в салоне и снаружи и повышенная влажность. Чтобы предотвратить запотевание стекол, необходимо прогреть их, направив на них дефлекторы обогревателя, и просушить воздух, включив кондиционер. Однако при движении автомобиля в режиме повышенных нагрузок (например, на затяжных подъемах) при включенном кондиционере может произойти перегрев двигателя, поэтому в подобных условиях необходимо контролировать его температуру. Образование конденсата обычно является результатом загораживания вентиляционных отверстий багажом.

https://youtube.com/watch?v=RkNRzxfIfBg

Система вентиляции, кондиционирования и отопления автомобиля создает условия для нормальной и комфортной езды в любой климатической зоне. Инженерами «АвтоВАЗа» была разработана и внедрена простая и надежная концепция отопления для модели Лада Гранта. Но для эффективной работы системы необходимо соблюдать определенные правила, что поможет избежать непредвиденных поломок.

Роль термостата в жизни авто

Термостат – это деталь, которая служит для регулировки температуры в охлаждающей системе транспортного средства. До того как температура охлаждающей жидкости поддерживается в пределах 80 градусов, он находится в закрытом состоянии. Если температура повышается – термостат открывается и тем самым отправляет нагретую жидкость по «большому кругу» – через радиатор, тем самым позволяя ей охладиться. Наиболее тяжёлый период работы для термостата – это лето, когда за окном бывает выше +30 градусов Цельсия. Зимой он «отдыхает», если нет проблем с иными автомобильными комплектующими.

Если термостат не работает, печка всё равно будет греть. То есть, если он заклинит в открытом положении, воздух будет постоянно охлаждаться (путём циркуляции по большому кругу). Кроме того, что при включении печки будет дуть исключительно холодный воздух, пострадают ещё и иные автомобильные узлы. Работающий в неправильном режиме термостат не сможет обеспечить оптимальную температуру мотору, что, в свою очередь, приведёт к снижению ресурса двигателя, а также к большему расходу топлива.

Доработки системы отопления

Каждый владелец Лады Калины сталкивается с необходимостью доработки печки. Улучшение обычно предполагает установку нового термостата на 6 отверстий, фильтрующего элемента для очистки охлаждающей жидкости и другого крана отопителя. Многие, учитывая посредственную работу помпы, устанавливают дополнительный водяной насос. Существует немало способов незначительного тюнинга, при помощи которого удается достичь улучшений для большего комфорта.

Увеличение рабочей температуры

Данный способ подойдёт для Лады Калины с электронной педалью газа. Раньше дроссельной заслонкой, которая обогревалась от общей системы охлаждения, управлял тросиковый привод. После установки электроники шланг, который шёл на обогрев, был закольцован с системой охлаждения.

Для модернизации потребуется тройник, дополнительный шланг и хомуты. Второй воздуховод монтируется максимально близко к термостату – тройник устанавливается в патрубок подвода охлаждающей жидкости к радиатору. Другой конец воздуховода соединяется с отводом лишнего пара возле штуцера расширительного бачка. Благодаря такой нехитрой модернизации можно добиться повышения рабочей температуры до 92-95 °С при прогреве печки от 50 °С и выше.

Установка гидравлического забора на водоотвод

В канал пароотводящей трубки вставляется обычная медицинская капельница, которая погружается в антифриз до дна расширительного бачка. По мере охлаждения жидкость, подчиняясь закону физики о сообщающихся сосудах, начнёт затягиваться в пароотвод, предотвращая возможное образование воздушных пробок – завоздушивание. Благодаря такому простому способу печка начнёт греть гораздо эффективнее, а значит, в салоне будет теплее.

Также можно поменять хомуты на более надёжные – самозатягивающиеся, а обычные резиновые шланги – на силиконовые. Для сокращения тепловых потерь стоит проклеить все места соединений воздуховодов, но для этого снова придется демонтировать панель. Удобнее всего это сделать при устранении какой-нибудь неисправности.

Регулировка заслонки печки

Чтобы добраться до заслонки отопителя, придется разобрать часть передней панели – открутить центральную консоль. Именно здесь расположен блок управления печкой. Понадобится снять пепельницу и две заглушки под кнопкой аварийной сигнализации. Там находятся два самореза, которые нужно открутить. С блока управления снимаются все ручки и переключатели. Освобождая фиксаторы, консоль нужно выдвинуть на себя, после чего отсоединить все провода позади нее.

Зачастую причиной неисправности заслонки становится износ и поломка крепления ее привода. Если нет возможности заменить деталь, воспользуйтесь эпоксидным клеем и заклейте сломанное крепление. Оно может быть сломано из-за тросика привода, который опускался слишком туго. В таком случае придется разработать его вручную – обычно этого хватает, чтобы избежать подобных проблем в будущем.

Корректировку положения заслонки лучше начать с настройки крана печки. С его корпуса следует снять скобу, удерживающую оболочку троса. После этого можно снять трос с крана. Рычажок крана повернуть в максимально открытое положение и убрать старый трос. По факту кран отопителя можно и вовсе не закрывать в дальнейшем.

Если этот метод не устроит, воспользуйтесь другим, более трудоемким способом:

Длина оболочки троса должна быть отрегулирована таким образом, чтобы в крайнем правом положении переключателя на блоке управления кран был открыт на «максимум».
С помощью скобы-защелки трос фиксируется в таком положении, после чего можно приступать к регулированию заслонки.
Снять скобу, которой крепится оболочка троса на корпусе печки, и нащупать жёлтый рычажок, который находится справа. Его нужно потянуть до упора на себя.
Оболочку троса следует отрегулировать таким образом, чтобы рычаг на блоке управления в крайнем правом положении полностью открывал заслонку.
После этого трос можно зафиксировать скобой.

Один и тот же трос управляет положением и заслонки, и рычажка крана отопителя. Неисправность заслонки – самая распространенная проблема в системе отопления не только Лады Калины, но и других вазовских моделей. Поэтому рекомендуется перед наступлением холодов обязательно отрегулировать эту деталь.

С наступлением холодов многие автолюбители замечают, что на Лада Калина не греет печка. Неисправность может быть в разных элементах системы и иногда определить причину бывает не легко. Давайте попробуем подробно разобраться, как определить причину неисправности, а затем выполнить ремонт печки Лада Калина своими руками.

Засорение патрубков и радиатора отопителя

В процессе эксплуатации автомобиля в патрубках и самом радиаторе накапливается грязь. Это может происходить из-за применения некачественной охлаждающей жидкости или её несвоевременной замены. В результате этого ухудшается циркуляция в системе, из-за чего на холостых оборотах тепла не будет.

Выходом из ситуации станет промывка всей системы охлаждения. Необходимо слить антифриз, залить дистиллированную воду, добавив небольшое количество лимонной кислоты. Также существуют специальные средства для промывки. Мы рекомендуем выполнять промывку в несколько этапов. В очень сложных случаях радиатор печки лучше заменить.

Основные поломки

Шум и свист — это уже поломка, стоит отметить, что печка либо работает, либо нет. Если с неё нет обдува вообще, то, скорее всего, заклинило мотор или износились щётки. А если был шум и потом в один прекрасный момент исчез и отопитель перестал работать вообще, это означает, что мотор остановился и надо проверять подшипник или втулки.

Кстати, появление шума или свиста — это не всегда сигнал о том, что двигатель выходит из строя, может быть и так, что в него набилось большое количество грязи и его нужно просто почистить.

Поэтому в первую очередь при появлении шума разберите отопитель и попытайтесь его прочистить и смазать, в большинстве случаев это помогает.

Профилактика работы печки в машине

Для того чтобы печка в машине грела хорошо и не подвела вас в самый неподходящий момент, необходимо следовать нескольким простым советам.

Содержите радиатор в чистоте. Несильные загрязнения радиатора снаружи можно удалить пылесосом. От внутренних отложений и засоров в каналах поможет избавиться промывка системы охлаждения двигателя, с которой неразрывно связан и радиатор печки.
Используйте хороший антифриз. Качественный антифриз является залогом продолжительной работы не только печки в машине, но и двигателя. Помните об этом и не забывайте своевременно проводить его замену.
Чаще меняйте салонный фильтр. Забитый фильтр салона обязательно создаст проблемы не только для работы печки, но и для системы кондиционирования и вентиляции салона в целом. Кроме того, пыль и пыльца растений, оседающая в фильтре, могут представлять серьезную опасность для здоровья (особенно это касается аллергиков).

Если при температуре на улице минус 25 °С печка вашей машины нагревает салон до +16 °С снизу и до +10 °С сверху, то она может считаться вполне исправной. Во избежание проблем рекомендуется своевременно и ответственно проводить профилактические мероприятия, которые позволят вам получать удовольствие от комфортной езды в хорошо прогретом автомобиле.

И помните, чем больше срок службы машины, тем больше внимание требует её система отопления. Это относится ко всем автомобилям, независимо от страны и производителя

Проводим диагностику

Если за окном холодно, а салон не может нормально прогреться, то нужно проверить работу системы охлаждения, которая имеет непосредственное влияние и на обогрев салона.

Уровень охлаждающей жидкости

С этой целью необходимо открыть капот, и на непрогретом моторе проверить, где находится охлаждающая жидкость.

Если её уровень в бачке располагается между минимальной и максимальной отметками, то всё в порядке. Но, при снижении этого уровня, возможны проблемы с герметичностью системы охлаждения, а это приводит к понижению давления внутри системы. Если проблему не устранить, то печка не сможет прогревать воздух в салоне достаточно эффективно.

Как улучшить работу печки на ладе гранте

Если автомобиль является, по сути, для вас вторым домом, но только на «колёсах», тогда, безусловно, вы не махнёте рукой на проблему плохого обогрева салона. Находиться зимой в «металлическом леденящем капкане» не пожелает никто. А ведь именно так можно рассматривать машину, в которой печка отказывается функционировать.

Что делать в таком случае, точно знают мастера, но за такие их знания, а уж тем более действия вам придётся расплатиться, вынимая из кошелька с огромной грустью несколько крупных купюр. Мы предлагаем вам не идти на поводу традиционных методов решения проблемы, а засучить рукава, чтобы самостоятельно найти и устранить причины, по которым не работает печка в вашем авто Лада Гранта.

Почему в Лада Гранта печка плохо греет и дует холодным воздухом?

Легковой автомобиль Лада Гранта, который считается одним из наиболее доступных в мире, оснащается стандартной для машин марки ВАЗ «печкой» (или просто — отопителем). Как правило, данный узел работает очень хорошо, но проблемы всё же могут случаться. Поэтому, если печка Лада Гранта греет плохо, то этому должны быть причины, которые просто необходимо обнаружить.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!

1 Проводим диагностику
- 1.1 Уровень охлаждающей жидкости
- 1.2 Термостат
- 1.3 Заслонка регулятора температуры воздуха
- 1.4 Вентилятор отопителя и его предохранитель
- 1.5 Резисторный блок
- 1.6 Вентилятор «большого» радиатора охлаждения
- 1.7 Двигатель не успевает прогреваться
2 Дополнительные советы

Неисправна помпа двигателя

Помпа двигателя это по сути механический (бывает и электрический) насос двигателя, который качает горячую жидкость по системе. То есть из блока силового агрегата, по патрубкам и далее в радиаторы, для охлаждения. А в нашем случае и для обогрева салона.

Представляет из себя «крыльчатку» которая вставлена в металлический цилиндр, через который проходит жидкость. Крыльчатка вращается, тем самым проталкивает антифриз (ТОСОЛ) по системе. Если бы помпы не было, то охлаждение двигателя было бы крайне не эффективным, он бы быстро перегрелся.

Очень часто помпа приводится в движении при помощи ременной передачи от коленчатого вала силового агрегата.

Основные поломки такие:

Бывает рвет ремень от коленвала, помпа не вращается и не гоняет «охлаждайку» по системе. Соответственно печка не греет. Однако и двигатель будет перегреваться.
Клинит саму помпу. Она не вращается, либо не вращается внутренняя часть «крыльчатка».
Съедает внутреннюю часть. Из-за «хренового» качества металла внутренняя крыльчатка может быть съедена агрессивными тосолами или антифризами. Поэтому чисто физически шкив помпы вращается, но жидкость по системе качается очень плохо. Опять же печка не греет.

При всех причинах помпу нужно менять. Сразу скажу первыми «звоночками» может быть – посвистывание в подкапотном пространстве, горячий шланг до помпы или печки, но холодный после.

Пробой прокладки головки блока цилиндров

Нужно понимать, что повреждение прокладки ГБЦ приводит к смешиванию масла с антифризом или попаданию выхлопных газов в систему охлаждения. Обычно проблема быстро диагностируется по явным признакам. Но некоторые водители отмечают, что минимальный прогар прокладки может как раз сопровождаться появлением лишнего воздуха в системе охлаждения.

Решением может стать только замена прокладки головки блока цилиндров, но мы советуем не торопиться и сначала проверить все остальные факторы. Это дорогостоящая процедура и такая проблема встречается редко, поэтому оставьте её напоследок.

Составные части отопительной системы на ВАЗ 2114

Система отопления на всех моделях автомобилей Ваз 2114 состоит из следующих элементов:

щиток водоотражательный;
сопло обогрева в комплекте с воздухопроводами, предназначенное для лобового стекла;
дефлектор;
отопитель с небольшим электромотором;
сопло для вентиляции салона;
уплотнитель крана печки;
задний патрубок отопителя;
подводящая трубка.

Схема работы отопителя ваз 2114

У ВАЗ 2114 система отопления расположена в торпедной части автомобиля. Принцип работы основан на передаче тепла от жидкости, которая подается в радиатор печки. Нагреваясь почти до 100 градусов жидкость нагревает воздух, который вентилятором подается в салон автомобиля и, в свою очередь, обогревает его.

Как устроен вентилятор печки

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Активируется вентилятор механической кнопкой, к которой подведено питание в 12 В. В версии Лада Гранта вентилятор работает на одной из трех скоростей. Водитель выбирает наиболее оптимальный режим в зависимости от температуры внутри салона.

Дополнительные резисторы Гранты

Без наличия резисторов вентилятор работает на одной скорости со стабильным показателем оборотов. Всего установлено на плате 3 резистора.

При переводе рычага в первое положение (на три резистора) вентилятор вращается на первой скорости, самой минимальной. Перевод на второе положение — вторая скорость (два резистора). Перевод на третье — третья скорость (один резистор). Детально схема печки указана на фото.

Заслонка распределителя воздуха

Установлена для регуляции воздушного потока, поступающего от вентилятора к стеклу для обдува посредством воздуховодов.

Нередко деформация, искривление корпуса пластика под воздействием температуры приводит к утечке потока, разгерметизации.

Заслонка регулятора температуры

Регулирует подачу теплого воздушного потока от печного отопителя в салон машины. Чем шире открыта заслонка, тем больше пропускная способность «канала», и наоборот, чем уже, тем меньше.

Теплообменник Гранты

Основное его предназначение в нагреве воздушного потока, поступающего в салон. Теплообменник с силовым агрегатом связан посредством двух резиновых патрубков: подача и обратка для циркуляции жидкости.

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Датчик температуры воздуха внутри авто

Конструкционно установлен внутри пластикового плафона освещения салона. Во избежание перегрева, датчик оборудован системой принудительного обдува.

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки

Резиновые патрубки буквально пронизали всю систему охлаждения, печного отопления, кондиционирования. Без их помощи невозможно соединить между собой участки магистралей. Способ фиксации: на хомуты, металлические стяжки.

Характерные неисправности системы отопления лады гранты

Неисправность	Диагностика	Способ устранения
Печка работает на одном скоростном режиме	Проверка платы с резисторами	Замена платы с резисторами
Заслонки неподвижны	Диагностика троса привода	Смазка тросика, дополнительное натяжение
Датчик на приборной панели показывает разную температуру	Проверка сопротивления датчика на контактах	Замена датчика
Печка не активируется при нажатии на рычаг	Проверка цепи электропитания	Замена электрической проводки, предохранителя
Работа вентилятора сопровождается скрипом, металлическим скрежетом	Диагностика блока печного отопителя	Смазка подшипника, замена
Из дефлекторов вылетает холодный воздух	Проверка целостности воздушных патрубков	Уплотнение соединения герметиком
Не происходит подача охлаждающей жидкости на печку	Проверьте схему подвода патрубков печки	Замена патрубков

Новая Лада: Тугая педаль сцепления: причины и способы ремонта

Как устроен вентилятор печки

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Дополнительные резисторы Гранты

Заслонка распределителя воздуха

Заслонка регулятора температуры

Теплообменник Гранты

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Датчик температуры воздуха внутри авто

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки

Роль термостата в жизни авто

Пару полезных советов

Заметили, что на Лада Калина печка дует холодным? Действуйте по схеме «от простого к сложному», проверьте для начала самые простые элементы системы отопления и вентиляции, например, воздушный фильтр и наличие охлаждающей жидкости. Затем постепенно переходите к более сложным деталям конструкции.

Еще один хороший способ узнать, какая деталь вышла из строя — это заменить ее на заведомо рабочую и проверить работу системы. А покупать новую запчасть не обязательно, если позаимствовать ее у друга. Также можно попробовать договориться с продавцом в магазине, взять новую деталь для проверки, оставив залог.

Подведем итоги

Как видим, воздушная пробка в системе охлаждения является существенным препятствием для нормального функционирования системы охлаждения в автомобиле LADA Kalina. Она способна не только спровоцировать неэффективность печки, но нанести более существенный вред мотору. Ликвидировать данное негативное явление несложно, тем более, теперь вы знаете способы, как прокачать воздух, однако наилучшей мерой будет своевременное и периодическое диагностирование охлаждающей мотор системы. Оно заключается в проверке уровня хладагента, герметичности контура (надежность хомутов) и работоспособности термостата (контроль нагрева нижнего радиаторного патрубка).
