Приора включение ближнего света при запуске двигателя

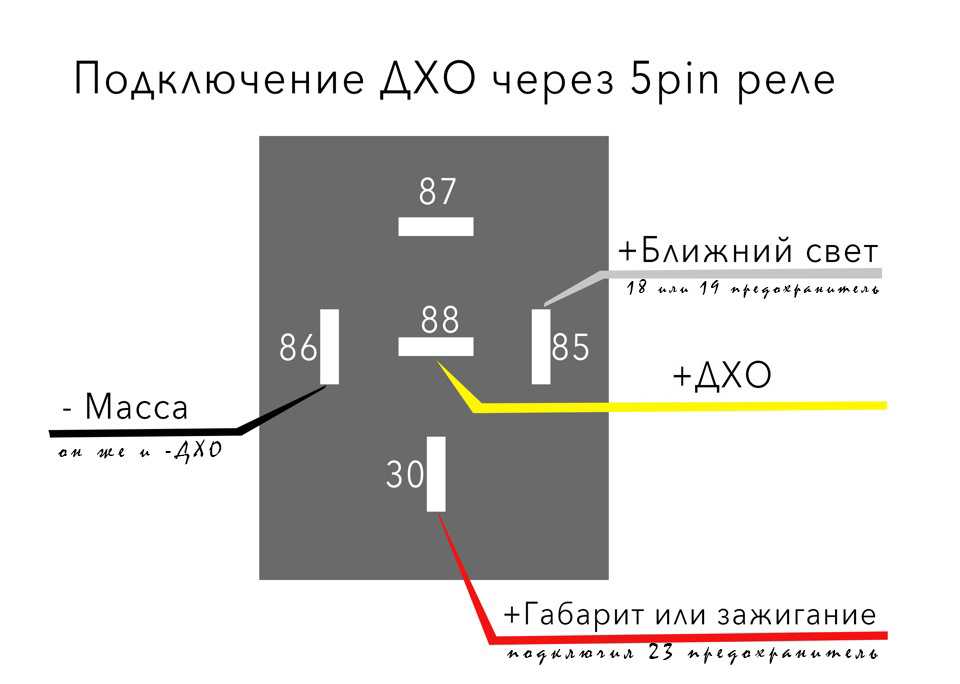

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Как Настроить Фары На Приоре – Автоновости и советы по ремонту автомобиля

Как делается регулировка фар Лады Приора

головного света

Контролировать правильность регулировки фар головного света рекомендуется раз в год либо каждый раз при замене лампочки или ремонте передней кузовной части. Стоит отметить, что самостоятельная регулировка головного освещения автомобиля считается временной и может проводиться до того момента, как автомобиль попадет на обслуживание в специально оборудованную мастерскую.

Если в автомобиле неправильно отрегулированы фары головного света, это способно нести серьезную угрозу безопасности в темное время.

Это, в особенности, касается автомобилей, у которых установлен ксенон. Чтобы не допустить аварийной ситуации и не мешать остальным участникам дорожного движения, следует своевременно провести правильную регулировку фар. Как это сделать самостоятельно, разберемся на примере автомобиля Лада Приора.

Для регулировки фар на автомобиле Лада Приора понадобится:

ФТАРОЙ КАНАЛ «В точку» (для отмороженных +18) ПОДПИСЫВАЙТЕСЬ …

Регулировка света фар

Лада приора, подписывайся на мой канал.

1. В первую очередь ставим автомобиль Приора на ровной площадке в пяти метрах от ровной стены. Заливаем бак топливом до полного и при помощи манометра выравниваем давление в колесах. После осмотра фар головного света тщательно отмываем их от загрязнения. Проверяем на предмет исправности лампочки фар. При необходимости устанавливаем новые.
2. После подготовительных процедур переходим к регулировке. Рычаг регулятора осветительной ширины переводим в положение «0». Такое положение соответствует нагрузке транспортного средства с водителем. Выключаем освещение и покачиваем автомобиль из стороны в сторону. Благодаря покачиванию все элементы подвески примут стандартное положение. Просим коллегу (приблизительно такого же веса, как и вы) сесть в автомобиль на водительское место.
3. Для дальнейшей регулировки на ровной стене рисуем специальную разметку. Осевую линию следует провести так, чтобы расстояние от центра каждой фары до оси было идентичным. Точками на стене отмечаем центры каждой фары и вертикально проводим через них две линии. Между линиями рисуем прямую и помечаем ее буквой «А». Внизу, на расстоянии 12 и 22 сантиметров, параллельно рисуем еще две линии.
4. При включенном ближнем свете закрываем одну из фар. Верхняя точка светового пятна от фары должна совпадать не выше горизонтальной средней линией. Также границы светового пучка противотуманок располагаются по ту же линию.

Следим за тем, чтобы пересечение наклонного и горизонтального участков границ световых потоков (в месте излома пучка света) совпали с линией, что нарисована вертикально и проходит через точку, отмеченную как центр фары. При обнаружении отклонений светового потока проводим регулировку фар шестигранником на 6 миллиметров с помощью вращения винтов положения по горизонтали и вертикали. Эти винты находятся под капотом в фарах.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Альтернативное решение для приоры

Есть еще один вариант установки ДХО на Приору. Интересен он тем, что ничего сверлить и разбирать не нужно, поскольку роль ДХО здесь исполняют фары дальнего света, включенные на треть мощности. Все, что тебе нужно, это реле ДХО-30, которое выпускают компании «Эланг» и «Энергомаш».

Подключение реле ДХО от «Эланг»

Установи реле ДХО-30 на место штатного реле дальнего света.

Подключение реле ДХО-30 от «Энергомаш»

Подключение реле этого производителя еще проще, но, как я указывал выше, ты не сможешь отключить ДХО ручником. Открой монтажный блок, замени реле дальнего света на реле ДХО-30. Сними штатный предохранитель габаритов и вместо него установи тот, что соединен проводом с ДХО-30.

Нормы и требования закона к установке

Насколько самостоятельная установка ДХО на приору законна, и не будет ли в связи с этим проблем с сотрудниками ГИБДД? Прежде всего рассмотрим требования, предъявляемые к ДХО ГОСТ Р 41.48-2004 «Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации»:

1. Расстояние между фарами ДХО – не менее 600 мм.
2. Расстояние от фар ДХО до дорожного полотна – не менее 250 мм и не более 1500 мм.
3. Расстояние от фары ДХО до края кузова – не более 400 мм.
4. Общая светосила – от 400 до 800 Кд.
5. Цвет свечения – белый.
6. Площадь каждого излучателя – 25–200 кв. см.

Уже более пяти лет как действует поправка ПДД по поводу использования системы освещения автомобиля днем. Если поначалу владельцы бюджетных авто обходились включением ближнего света, то со временем пришло понимание, что лампы в таком режиме в два раза чаще выходят из строя, и, как назло, это происходит чаще всего ночью. Более того, светодиодные технологии значительно экономнее и долговечнее, поэтому автолюбители и берут их на вооружение при организации ДХО.

Замена ламп в задних фонарях Приоры

Замена лампочек сзади осложнена тем, что комбинированный блок внутри поддерживает работу габаритов и сигнала торможения. Но все начинается также просто, при замене лампочек в задних фарах приоры, как и передних:

• Снимаем часть обивки напротив фар;
• откручиваем винты, которые поддерживают защитный корпус заднего фонаря. В Калине на месте винтов стояли гайки, и откручивать их было то еще удовольствие – они падали в огромный зазор, терялись в кузове автомобиля навсегда;
• Повернуть патроны сигнала торможения и габаритов против часовой стрелки. Патрон не снимать, вынуть вместе с лампочкой;
• Легко придавить лампу, повернуть по часовой стрелке и легким движением вынуть из патрона (она будет чуть ли не выпадать самостоятельно);
• Провести операцию в обратной последовательности.

Вот только останется помнить про комбинированную фару – запомните, где какая лампа стояла, чтобы при установке ничего не перепутать. С остальными лампочками все иначе – к ним помимо массы (черный провод), подведены провода от ЭБУ. Так, «противотуманкам» соответствует красный цвет провода, указателю поворота – голубой, зеленый свет приписывается к лампе заднего хода.

Учимся менять фары и регулировать их свет на Приоре без посторонней помощи

Оптика на автомобиле – одна из составляющих безопасности водителя и пассажиров, от ее качества зависит видимость на дороге. Как и любая деталь машины, оптика на автомобиль Лада Приора иногда требуют замены. В статье описаны причины замены оптики, как правильно заменить и отрегулировать фары на Приору.

Основной причиной, по которой меняют оптику, является выход ее из строя и невозможность выполнения своих функций: качественное освещение дороги. Кроме того, меняют лампы в фонарях. Пользуются спросом лампы фирмы Бош. Ксенон бренда Бош более качественно светит и имеет продолжительный срок службы.

Лампы ксенон фирмы Бош

Менять оптику следует по следующим причинам:

• потеет фара, нарушена ее вентиляция;
• трещины, сколы на стеклах;
• неисправность отражателей;
• неисправности в электрических разъемах;
• дефекты крепежных элементов;
• тюнинг.

В процессе замены можно не только восстановить функциональность потеющего фонаря, но и повысить его эксплуатационные характеристики путем замены галогенок на ксенон. Используя ксенон в лампах, водитель получает более качественное освещение. При этом выполняется также тюнинг фар: устанавливаются линзованные стекла, эффектно смотрятся черные фары. Светодиодные лампы устанавливаются в габаритный фонарь, а также в противотуманки.

Передние фонари с линзами

Чтобы сделать свой автомобиль тюнингованным, нужно знать, как снять переднюю и заднюю оптику.

Замена фар от А до Я

Инструментарий для процедуры замены фонарей на авто состоит из:

• торцового ключа на «10»;
• крестообразной отвертки;
• плоской отвертки.

Замена фары на Приоре начинается с отсоединения минусовой клеммы аккумулятора (автор видео — канал В гараже у Сандро).

Перед тем, как снять фару на Приоре, нужно демонтировать бампер. Затем нужно снять накладки на фары сверху. Далее, отжав фиксатор, отсоединяется колодка с проводами. Когда передние фары сняты, и можно менять лампочки, например на ксенон фирмы Бош. Стеклянный вариант оптики можно заменить линзовым.

Задние фары Приора 2 снимаются аналогично. Демонтируется обивка, отсоединяются провода. Теперь можно снимать задние фонари Приора 2.

Задние фонари на Приору

Для разборки и замены стекла фары потребуются следующие материалы и инструменты:

• промышленный фен;
• тонкая отвертка;
• новое стекло;
• новая лампа;
• герметик.

Перед тем, как разобрать фары на Приоре, нужно поместить их на чистую, сухую поверхность. Затем прогреть стекло, пока не начнет плавиться герметик. Далее стекло следует поддеть отверткой и отделить от корпуса. На следующем этапе удаляется старый герметик.

Перед тем, как поменять лампочку и выполнить замену стекла фары, посадочное место нужно смазать свежим слоем герметика. Затем аккуратно ставится стекло и сильно прижимается. Спустя 12 часов можно собирать фонарь.

Особенности регулировки света фар

Для регулировки оптики машину нужно установить на ровную горизонтальную поверхность.

На водительское сиденье желательно посадить помощника или положить груз весом около 75 кг. На автомобиле должны быть хорошо накачаны шины и заправлен бак хотя бы наполовину, чтобы приблизить его вес к весу, при котором он ежедневно эксплуатируется.

Регулировка осуществляется на вертикальной стене или стенде, на которые наносится разметка.Чтобы правильно отрегулировать оптику, должна быть возможность отъезжать от стены на расстояние 5-10 метров. Это дает возможность создать имитацию освещения на дороге.

Схема разметки на стену

Для нанесения разметки необходимо машину поставить ближе к стене и включить ближний свет. Затем необходимо поочередно отметить центр следа от каждой фары и центры их симметрии. Соединив эти точки, получаем горизонтальную линию. Затем ниже следует нанести параллельно еще две линии. Вторую на расстоянии 5-12 см, а третью на расстоянии 22 см от первой. Кроме того, нужно провести вертикали через точки центра машины и фонарей.

После включения света необходимо добиться, чтобы на второй линии находилась верхняя точка света. Регулировка производится с помощью электрокорректора фар. Отрегулированный свет будет хорошо освещать дорогу, не будет слепить встречных водителей.

Научившись снимать, разбирать и регулировать оптику, можно сэкономить на обслуживании в автосервисе.

Видео «Универсальная регулировка фар»

В этом видео демонстрируется, как отрегулировать фары на автомобиле своими руками (автор ролика – любознательный).

avtozam.com

Альтернативный метод организации ДХО

Практичные автомобилисты нашли выход – применение электронного реле ДХО-30, позволяющее корректировать мощность ламп дальнего света, и использовать их в качестве дневных ходовых огней в светлое время суток на Лада Приора ВАЗ 2170. Реле монтируется вместо штатного микрореле дальнего света.

Такой тюнинг позволяет использовать только 30% мощности по сравнению с применением ближнего света, что уменьшает нагрузку на генератор и снижает потребление горючего. Все светооборудование работает в штатном режиме, дальний свет моргает, как и положено. Для выполнения процедуры замены следует снять приборную панель и соединить провода согласно схеме.

Плафон освещения Lada Priora

Плафон освещения салона расположен в передней части обивки потолка. Переключатель режимов работы лампы освещения салона Режим работы лампы освещения салона зависит от положения переключателя.При среднем положении переключателя лампа выключена.При выключенном зажигании и нахождении переключателя в крайнем левом положении лампа освещения салона загорается, если открыта любая из дверей автомобиля. После закрывания всех дверей лампа продолжает гореть около 15 с, а затем плавно гаснет. При включенном зажигании лампа освещения салона загорается при открывании любой двери и начинает плавно гаснуть сразу после ее закрывания.При переводе переключателя в крайнее правое положение лампа освещения салона горит постоянно.

Простейшая схема

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме.
При включении ближнего света на минусе ДХО появится плюс и они выключатся, конечно при включении дальнего света они опять заработают. В остальном схемотехника дублируется. Однако далеко не каждые лампы подойдут для использования в качестве ходовых огней.
В такой момент последний будет электрически нейтральным.
А теперь он экономит на бензине 35 рублей в год! Последовательность подключения контактов та же что и в третьем методе, только 86 контакт следует подсоединять к лампе давления масла, которая находится на приборной панели.
Если вы уверены в своих силах, то прежде чем приступить к работе внимательно изучите правила установки ходовых огней на легковой автомобиль. Реле К1 — автомобильное, Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Это один из вариантов, который не рассматривается законом, как ДХО, поскольку светодиодная лента является больше элементом тюнинга, чем элементом освещения.

Если такового нет, то потребуется установить реле по цепи ближнего света в соответствии с приведёнными выше схемами. Последняя потребуется для того чтобы стягивать термоусадочные трубки. Схема подключения дневных ходовых огней Если в качестве габаритов у вас установлены лампы накаливания, можете этот принцип использовать для габаритов. Их нельзя применять, если в габаритах установлены светодиоды. Если свет будет слишком ярким, дневные огни будут светить как «габаритки», что недопустимо.

Если время присутствия импульсов более 5 с, то ДХО автоматически включается. Кроме этого, блок отключает светодиоды при включении головного света.

Важно: нельзя производить крепление проводов к топливопроводу, шлангам под давлением и трубке радиатора. При этом не забудьте, что они полярные

В этом случае сверлят отверстия, и крепление производят с помощью саморезов. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций. Гаснут при включении габаритов.
Как подсоединить ходовые огни правильно, просто и гениально

https://youtube.com/watch?v=XsIA4tn4ID4

ДХО своими руками

Прежде чем установить дневные ходовые огни на приору, их необходимо где-то взять. Тут два варианта: сделать фонари своими руками или купить готовые, предназначенные для приоры. Начнем с первого. Поскольку специального места для установки ДХО на приоре выпуска до 2013 г. не предусмотрено, мы не ограничены формой и размерами фар ДХО.

Из светодиодной ленты

Пожалуй, это самый простой вариант для приоры. Для его реализации понадобятся:

Поскольку дневные ходовые огни не являются декоративной подсветкой и должны быть хорошо заметны в светлое время суток (в этом их основное предназначение), светодиодная лента должна быть достаточно яркой. Выбирай ту, которая собрана на светодиодах минимум по 0.5, а лучше по 1.0 Вт. Такую мощность имеют, к примеру, светодиоды 5630, 5730, 2835, 5050.

Прежде чем резать ленту, необходимо определить нужную длину. Для этого сними с приоры и разбери блок-фары, чтобы добраться до декоративной накладки. Стекло фар приоры посажено на герметик, размягчить который можно при помощи технического фена. Если после прогрева стекло снять не удастся, подрежь еще горячий герметик канцелярским ножом.

Прогревание стекла фары приоры фенами

Наиболее удобным местом расположения ДХО на фаре приоры является нижняя кромка накладки. Замерь ее длину: именно такой или примерно такой длины должны быть отрезки светодиодной ленты.

Место установки ленты на отражателе фары приоры

Теперь можно резать ленту, но делать это нужно только в строго определенных местах. Эти места помечены на самой ленте.

Места возможных разрезов светодиодной ленты

Конечно, точно соответствующей необходимой длине отрезков из-за этого не получится, значит, у тебя есть два варианта:

1. Сделать отрезки короче.
2. Отрезать больше, а излишки загнуть за накладку.

Я предпочитаю второй, поскольку слишком короткий отрезок будет иметь низкую светоотдачу и абсолютно бесполезен на приоре в качестве дневных ходовых огней.

Отрезал? Теперь припаяй к контактам «+» и «-», обозначенных на ленте, провода разного цвета, чтобы не перепутать полярность подключения. Затем при помощи клея или герметика наклей эти отрезки на место. Для проверки подключи свои новые дневные ходовые огни к аккумулятору или просто к батарейке «Крона». При этом не перепутай полярность!

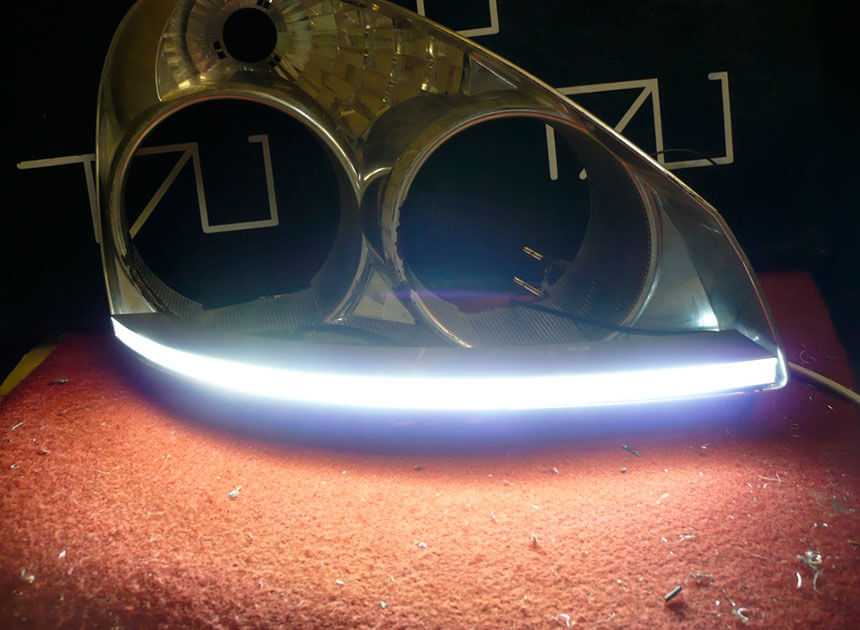

Проверка ДХО из светодиодной ленты (использовалась кластерная лента равномерного свечения)

Осталось собрать фары, посадив стекло на герметик, установить их на приору и правильно подключить (см. раздел «Подключение к проводке»).

Дневные ходовые огни на приору из отдельных светодиодов

Если тебе не хочется разбирать фары, то можно обойтись и малой кровью, установив дневные ходовые огни в бампер приоры, который отлично сверлится даже сверлом по дереву или обычным коловоротом. Для реализации этой конструкции тебе понадобятся мощные светодиоды, которые в народе называют «Орлиный глаз». Они не имеют конкретного назначения, но для приоры подойдут отлично.

Светодиоды «Орлиный глаз»

Чтобы обеспечить необходимую яркость дневных огней, тебе понадобится 6 светодиодов. Установка их на приору очень проста. Для этого достаточно просверлить в бампере отверстия соответствующего диаметра и закрепить в них светодиоды двумя группами при помощи крепежных гаек.

Ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом Lada Priora

Ключи для выключателя зажигания:1 — ключ с красной вставкой на торце головки (обучающий ключ);2 — ключ с пультом дистанционного управления (рабочий ключ);3 — биркаК автомобилю прилагается комплект ключей — два ключа для выключателя зажигания и два ключа для открывания (закрывания) замков передних дверей и крышки багажника.Ключ с пультом дистанционного управления совмещает в себе функции ключа зажигания, пульта системы дистанционного управления электропакетом, рабочего ключа иммобилайзера и предназначен для повседневного использования. Для снятия блокировки пуска двигателя и работы пульта дистанционного управления ключ необходимо активировать (обучить) с помощью кодового ключа с красной вставкой на торце головки.Ключ с красной вставкой — обучающий и одновременно запасной. Он предназначен для пуска двигателя, а также для активации (обучения и переобучения) иммобилайзера и системы дистанционного управления электропакетом. В головку ключа встроен транспондер (электронный ключ), код которого занесен в память блока управления иммобилайзером.Процедуры активации иммобилайзера и обучения пульта дистанционного управления должны выполняться в пунктах предпродажной подготовки автомобилей или на аттестованных сервисах в присутствии владельца автомобиля.Обучающий ключ (с красной вставкой) необходимо хранить отдельно и не держать на одной связке с рабочим ключом. Использовать обучающий ключ в качестве ключа зажигания рекомендуется только в случае утери рабочего ключа. Номер кода для изготовления нового ключа взамен утерянного нанесен на металлической бирке.Для открывания (закрывания) замков передних дверей и крышки багажника автомобиля в отсутствии рабочего ключа (с пультом системы дистанционного управления электропакетом) можно воспользоваться…

одним из двух одинаковых ключей (на бирке нанесен номер кода для восстановления утерянного ключа). Автомобиль укомплектован противоугонной системой — иммобилайзером и системой дистанционного управления электропакетом. Иммобилайзер блокирует двигатель от несанкционированного пуска (если не считан код ключа).В состав иммобилайзера входят:– блок управления, совмещенный с контроллером системы дистанционного управления электропакетом, расположенный под панелью приборов;– сигнализатор состояния иммобилайзера в комбинации приборов;– зуммер в контроллере системы дистанционного управления;– катушка связи, встроенная в выключатель зажигания;– рабочий ключ, являющийся одновременно и пультом системы дистанционного управления электропакетом;– обучающий ключ;– соответствующая часть программного обеспечения контроллера системы управления двигателем.Система дистанционного управления электропакетом служит для:– дистанционной (с пульта ключа) блокировки (разблокировки) замков всех дверей с одновременной постановкой (снятием) режима охраны автомобиля;– дистанционной разблокировки замка крышки багажника;– блокировки замков всех дверей поворотом ключа в замке двери водителя;– блокировки (разблокировки) замков всех дверей клавишей из салона автомобиля;– включения режима тревоги при нарушениях зон охраны автомобиля;– выключения режима тревоги дистанционно либо при включении зажигания рабочим или обучающим ключом;– поднятия (опускания) стекол передних и, в вариантном исполнении, задних дверей.При замене неисправного контроллера системы дистанционного управления электропакетом или контроллера системы управления двигателем с помощью обучающего ключа можно восстановить работоспособность систем.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

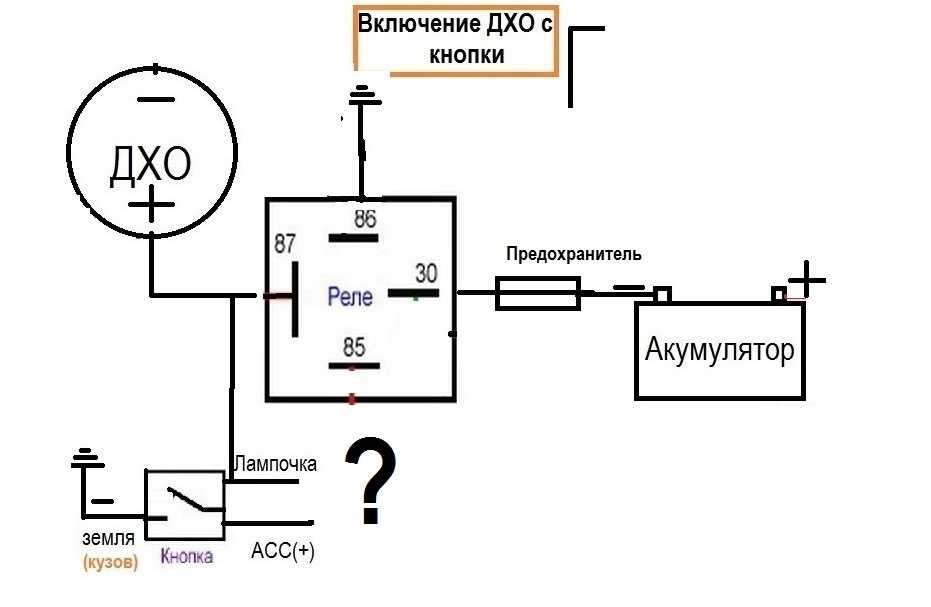

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

• Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
• Демонтируйте кнопку, через которую будет включаться оптика.
• Вмонтируйте другой конец провода в разъем.
• Установите кнопку обратно и проверьте ее работоспособность.

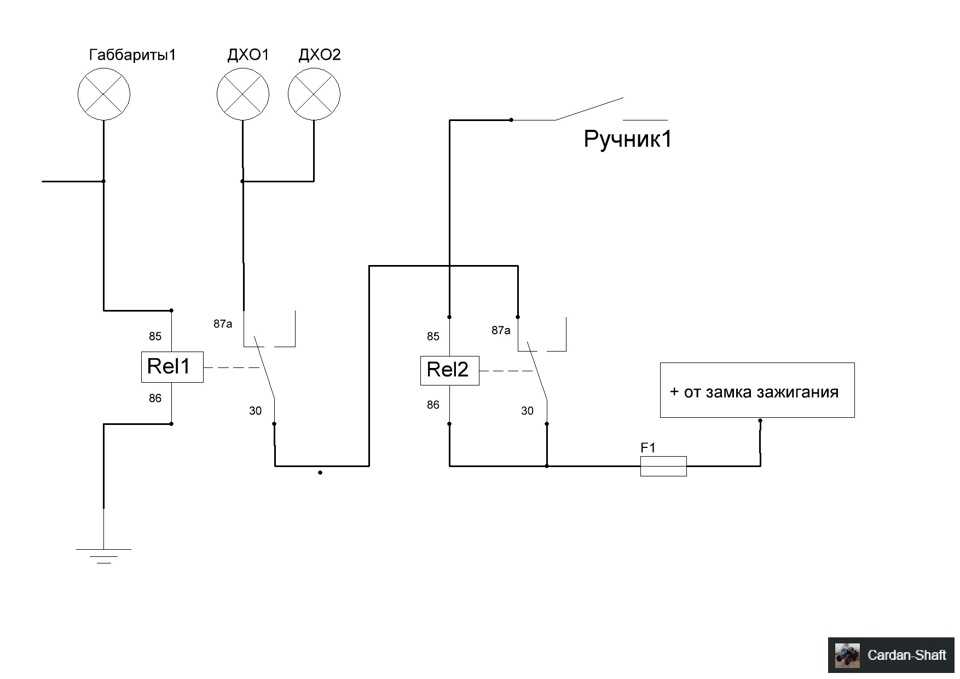

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

• При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

• Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
• Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Установка специальных ходовых огней на Приору

В штатные места установить дневные ходовые огни достаточно просто. Эта процедура занимает минимум времени и даже не требует привлечения высококвалифицированных мастеров. В каждом наборе ДХО имеется подробная инструкция по установке и необходимые для её выполнения материалы.

Процесс установки:

1. Перед тем как устанавливать дневные ходовые огни на Приору в штатные места нужно тщательно обезжирить поверхность, удалив с неё любые загрязняющие частицы. Не следует использовать растворители и подобные им средства с агрессивными веществами в составе, достаточно моющего средства с губкой.
2. Скотч наклеивается на скобу после снятия с одной его стороны защитной пленки. Другой стороной скотч плотно прижимается к месту установки фар, за счет чего в нем фиксируется скоба.
3. Провод нужно продеть в отверстие до того, как скоба будет установлена, фонарь же при этом не защелкивать в скобе (иначе потом будет сложно его достать обратно).
4. Если нет скотча, смонтируйте дневные ходовые огни так: придется просверлить отверстия в скобе, которые должны соответствовать местоположению крепежных отверстий и закрепить скобу на саморезах.
5. Фары фиксируются после того, как будет установлен блок питания в моторном отсеке. Фиксация осуществляется так: фонарь вставляется в скобу и защелкивается. Далее провода протягиваются под капот и скрепляются предусмотренными в комплекте оборудования стяжками.

Отражатель фары ВАЗ-2170 (Lada Priora) со встроенными LED ДХО

ДХО с линзами

Philips с  COB и линзами

• модель Philips DayLightGuide 12825WLEDX1
• 7 Вт каждая;
• световой поток 875 Лм, 125 Люмен на Вт.
• цветовая температура 6000К, свет слегка голубоватый, холодный;
• срок службы 5000, маловато;
• питание 12В;
• диммирование, в ночное время яркость снижается (приглушается) и выполняют декоративную функцию;
• светодиоды Philips Luxeon, вероятно COB;
• оптика в виде одной растянутой линзы;
• блок управления совместим с гибридными и электрическими автомобилями, и системой «Старт-стоп»;
• алюминиевый корпус;
• размеры: 165 х 35 х 23 мм.;
• Цена около 6.000 руб.

Вероятно используется  технология COB, когда множество кристаллов располагаются на одной подложке и получается один длинный светодиод в виде линейки.

Основные признаки хороших DRL использующих линзы

1. Обязательное наличие сзади ребер охлаждения, пусть технология используется КОБ, но нагрев никуда не делся. Если ребер нет, значит и охлаждать нечего.
2. Так как линейка КОБ излучает свет всей поверхностью, обязательно наличие оптики, такой как на этом Филипсе. Линза выполнена в виде половины окружности и проходит вдоль всего корпуса. Угол свечения COB составляет 120 градусов, если нет линзы хорошей, свет будет уходить в стороны.
3. Энергопотребление невозможно определить визуально, даже предположить. Тут приходится полагаться на информацию, которую предоставляет магазин.
4. Мощность COB  должна быть не менее 10 Вт, а световой поток не менее 1000 Лм.

Отзывы Филипсах не все хорошие, многие жалуются на качество сборки. Из-за плохой герметизации начинают запотевать, появляется конденсат, хотя заявлено о стандарте защиты от влаги, пыли, соли. Выходят из строя блоки питания и управления. Обо все этом написано на сайте самого Филипса.

Что такое дхо

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Современные ПДД предусматривают обязательное использование дневных огней

Решение внедрено в целях безопасности, ведь автомашина с включенными огнями даже днем будет намного заметнее другими участниками движения. В результате этого снижается риск возникновения аварий

Современные ПДД предусматривают обязательное использование дневных огней. Решение внедрено в целях безопасности, ведь автомашина с включенными огнями даже днем будет намного заметнее другими участниками движения. В результате этого снижается риск возникновения аварий.

Сотрудниками ДПС сегодня может быть законно остановлено транспортное средство, не использующее дневной ходовой огонь. И ответственность владелец автомобиля будет нести за это такую же, как если бы у него не были задействованы ближние фары или ПТФ.

Огни дневные – общеобязательный элемент в списке стандартного оснащения новых моделей авто. Но это вовсе не значит, что для владельцев подержанных автомашин все потеряно.

Несмотря на то, что для части российских водителей подключение дхо является чересчур дорогим удовольствием, осуществить это возможно без «насилования» семейного кошелька.

Использование в качестве альтернативы ближнего света или ПТФ, к сожалению, ничего дельного не приносит. Постоянная работа оптики приводит к тому, что фары быстрее изнашиваются, в итоге такая экономия приводит к еще большим расходам.

А вот реально помочь сэкономить на сервисе можно, подключив дхо по схеме, которую легко внедрить своими руками.

Только самостоятельная схема подключения, желательно чтобы согласовывалась со следующими обязательными правилами:

• дневные светодиоды гаснут априори при задействовании головной оптики («ближнего», «дальнего» света или ПТФ);
• должна быть обязательно предусмотрена возможность отключения дхо с помощью отдельной кнопки, без использования посторонних инструментов;
• ходовой огонь обязан произвольно включаться, как только будет запущен двигатель.

Таким образом, решается вопрос с законом. Инспекторам не к чему будет придраться.
