Как распознать и исправить неполадки водяной помпы на «ладе-приоре»: инструкции и советы

Обзор производителей, артикулы помп на 8 (16) клапанную Ладу Гранту

Каталожный артикул / номер ОЕМ	Цена (Руб.)	Пробег помпы (Тыс. км)
LUZAR LWP 0190	От 550	60
GATES KP15631XS-1	От 1100	80
FENOX HB1001C3	От 600	75
DOLZ L126	—/—	—/—
DOLZ L125	—/—	—/—
METELLI 24-0833	—/—	—/—
GATES KP15670XS	—/—	—/—

*цены актуальны состоянием на 06.11.2018 года.

Рекомендации по выбору деталей, комплектующих

Учитывая то, что ресурс эксплуатации отечественных водяных насосов ограниченный, мастера СТО рекомендуют приобретать зарубежные аналоги. Стоимость импорта на 10 – 15% дороже, вместе с тем, ресурс эксплуатации на 15 – 20 тыс. км дольше.

Во избежание покупки подделки, пользуйтесь услугами проверенных магазинов, поставщиков, интернет-сайтов.

Строго соблюдайте требования изготовителя по срокам проведения технического осмотра. Сверяйте каталожные артикулы с фактическими данными в инструкции по эксплуатации.

Ремонт изношенной детали

Чтобы восстановить работоспособность помпы, нужно заменить основные детали — подшипник и сальник, при необходимости — крыльчатку. Подшипник продаётся в сборе с валом, сальниковый элемент и рабочее колесо — по отдельности.

Подшипник и вал для насоса «шестёрки» продаются в сборе

Для разборки насоса приготовьте следующие приспособления:

• съёмник типа «болт внутри болта», наружная резьба — М18 х 1,5;
• вороток и метчик М18 с шагом резьбы 1,5 мм — первый и второй номер;
• тиски;
• молоток;

• деревянную наставку.

Суть процедуры заключается в поочерёдном снятии крыльчатки, вала с подшипником и сальника. Работы ведутся в такой последовательности.

1. С помощью съёмника выдавите вал из крыльчатки. Если рабочее колесо сделано из пластика, предварительно нарежьте в нём резьбу М18 х 1,5 под съёмное приспособление.

2. Выверните стопорный винт подшипникового узла и выбейте вал со стороны посадочной втулки. Попытайтесь ударять на весу, но если валик не поддаётся, опирайте фланец на разжатые тиски и бейте через наставку.

3. Освобождённый вал с подшипником переверните, уложите ступицей на губки тисков и с помощью наставки разъедините эти детали.

4. Изношенный сальник выколачивается из гнезда с помощью старого вала, чей короткий конец большего диаметра используется в качестве наставки. Предварительно зачистите подшипниковую обойму наждачной бумагой.

Как правило, функциональные элементы помпы не выходят из строя поодиночке. Лопасти крыльчатки отламываются из-за люфта на валу и удара о корпус, по той же причине начинает протекать сальник. Отсюда совет — разбирайте насос полностью и меняйте весь комплект деталей. Неповрежденное рабочее колесо и ступицу крепления шкива можно оставить.

После ремонта от старой помпы остаётся только корпус и ступица шкива, остальные детали лучше заменить

Сборка выполняется в следующем порядке.

1. Аккуратно запрессуйте новый сальник в гнездо, пользуясь наставкой из трубы подходящего диаметра.

2. Насадите ступицу на новый вал с подшипником.
3. Почистите внутренние стенки втулки мелкой шкуркой, вставьте в неё вал и забейте молотком до упора. Ударять по торцу валика лучше на весу. Закрутите стопорный винт.

4. Посадите на место крыльчатку, используя деревянную прокладку.

При забивке вала обязательно проследите, чтобы отверстие на обойме подшипника совпало с отверстием под стопорный винт в теле втулки.

По окончании ремонта установите водяной насос на автомобиль, пользуясь приведённой выше инструкцией.

Видео: как восстановить помпу ВАЗ 2106

Помпа играет ключевую роль в системе охлаждения двигателя ВАЗ 2106. Своевременное обнаружение неисправности и замена насоса избавит от силовой агрегат от перегрева, а владельца машины — от дорогостоящего ремонта. Цена запчасти мизерна сравнительно со стоимостью элементов поршневой и клапанной группы.

Последовательность действий при самостоятельной замене помпы на Ладе Гранте 8 клапанной ВАЗ 11183 (82 л.с.), ВАЗ 21116 (87 л.с.)

1. Устанавливаем противооткатные башмаки на задний ряд колес.
2. Снимаем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи при проведении работ.
3. Отвинчиваем пробку, сливаем антифриз с системы охлаждения.
4. На двигателях ВАЗ-21116, ВАЗ-111 выкручиваем четыре болта с тыльной стороны, снимаем декоративную крышку привода распредвала (ключом на «10»).

Снятие декоративной крышки

Крышка распредвала

1. Устанавливаем поршень первого цилиндра в положение верхней мертвой точки на такте сжатия. Для этого снимаем ремень приводных механизмов, руками проворачиваем шкив коленвала до момента совпадения двух точек на маховике и шкале заднего щитка картера сцепления.
2. Ключом на «17» отвинчиваем крепление натяжного ролика.

1. Ключ на «19», выкручиваем гайку, снимаем зубчатый шкив распредвала.

Снятие зубчатого шкива распредвала

1. В модификациях ВАЗ-21116, ВАЗ-11186 отворачиваем болт крепежа коленвала, снимаем шкив, уплотнительную шайбу.

Снятие уплотнительной шайбы

1. На ВАЗ-11183 отвинчиваем гайку, снимаем крепление крышки ремня привода газораспределительного механизма (ГРМ).
2. В завершение, три болта на «19», отвинчиваем крепление помпы.

Снятие насоса

1. На двигателях ВАЗ-21116, ВАЗ-11186, ВАЗ-21126 аккуратно поддеваем насос отверткой с плоским наконечником, выводим его из посадочного места.
2. Снимаем с помпы уплотнительную прокладку из паронита.

1. Проводим дефектовку водяного насоса, посадочного гнезда, осматриваем дренажное отверстие, подшипник.

Проводим дефектовка водяного насоса

1. При обнаружении утечки антифриза через дренаж — заменяем сальник помпы. Если обнаружен люфт валика — устанавливаем новый подшипник. В случае дефектовки трещин на лопастях крыльчатки — помпа подлежит замене целиком.

Обнаружение утечки антифриза

1. После того, как процесс осмотра завершен, собираем конструкцию в обратной последовательности, ставим на Ладу Гранту новые детали.

Установка насоса обратно

1. После установки сверяем совпадение меток на шкиве распредвала и маховика.
2. Регулируем натяжение ремня приводных механизмов. Рекомендованное натяжение 8 – 12 мм посередине отрезка между шкивом коленвала и шкивом генератора.

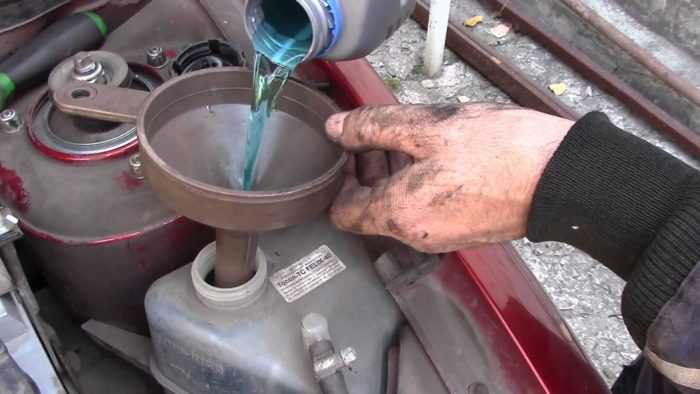

3. Отвинчиваем крышку, заливаем антифриз по метке ниже «Максимум». В соответствии с требованиями инструкции, рекомендованный объем 7.84 литра.

На этом процесс замены водяного насоса на Ладе Гранте своими руками окончен.

Замена помпы на «Ладе Калине» (8 клапанов)

На 8-клапанной «Калине» поменять водяной насос можно и самостоятельно. Однако если у автовладельца нет минимального опыта обслуживания машины, может возникнуть множество вопросов. Например, какую помпу купить, как правильно подобрать инструмент и стоит ли сливать тосол из системы полностью?

Какую помпу выбрать

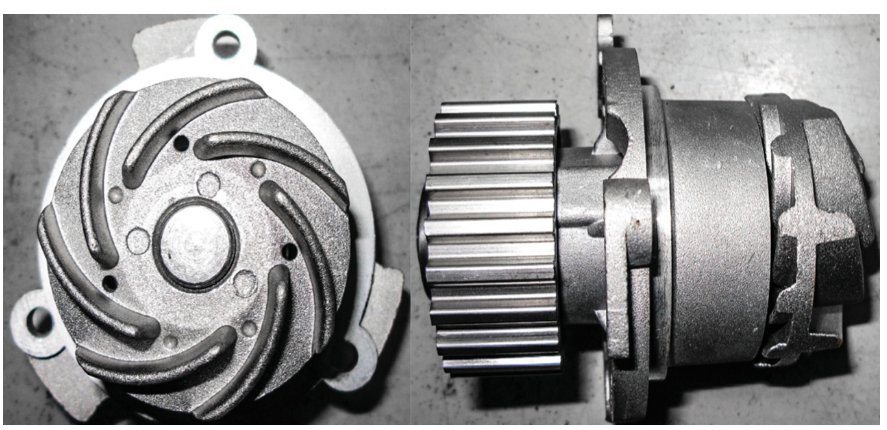

Когда приходит время менять водяной насос, автовладельцы начинают искать по автомагазинам достойную замену. Но какой насос выбрать, чтобы он служил максимально долго и не доставлял собственнику проблем?

В отличие от заводской помпы «контрафакт» прослужит недолго — спустя 10 тысяч километров пробега нужно будет снова менять насос.

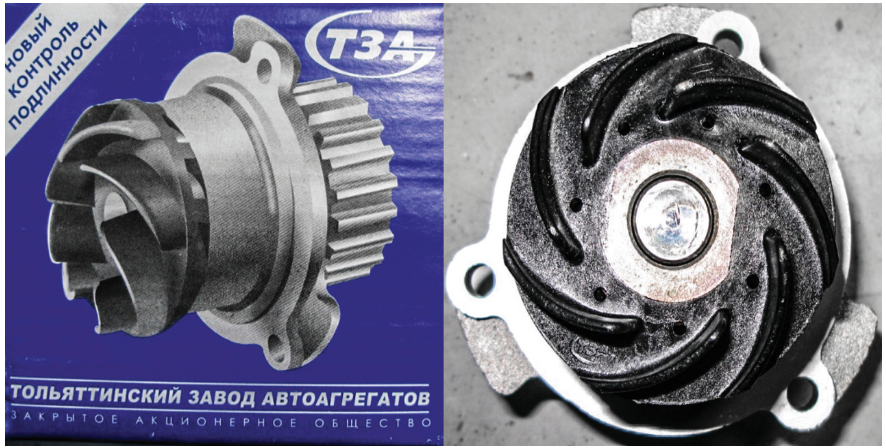

На АВТОВАЗе конструкторы устанавливают на «Калину» водяной насос ТЗА. Он имеет длительный срок службы, часто водители меняют помпу только по прошествии 100 тысяч километров пробега. В качестве альтернативы можно установить более дорогостоящие насосы немецкого производства Bosch — они тоже славятся своим качеством и долговечностью.

Где расположен водяной насос на «Калине»

В силу того, что помпа приводится в действие ремнём ГРМ, она входит в состав газораспределительного механизма. То есть искать водяной насос на «Ладе Калине» нужно с боковой стороны самого мотора. Визуально до снятия ремня можно увидеть только шкив помпы, который участвует в системе газораспределения.

Помпа на ВАЗе располагается в устройстве ГРМ

Подготовка инструментов

Рекомендуется приготовить стандартный набор инструментов для снятия болтов и откручивания гаек. Также понадобится шестигранный ключ на 6. Чтобы слив тосола прошёл без загрязнений и неудобств, лучше сразу найти ёмкость для слива и ветошь, чтобы промокнуть капли, упавшие на элементы мотора. Для надёжности установки помпы можно использовать герметик с хорошими теплопроводными свойствами.

Сколько охлаждающей жидкости слить/залить при замене помпы

В любом случае перед демонтажом старой помпы нужно будет сливать тосол из системы. Это необходимо для того, чтобы снизить давление в шлангах и не пострадать во время внезапных выбросов жидкости.

Если водяной насос давно не менялся, то целесообразно сразу слить весь объём тосола из системы и заменить его на новый. Если же автовладелец недавно заливал новую охлаждающую жидкость, то смысла в полном сливе нет: достаточно просто отсоединить шланги от расширительного бачка и дождаться, пока тосол выйдет.

Чтобы было легче залить большой объём охлаждающей жидкости, водители обычно пользуются воронками

Порядок работы

Прежде всего нужно будет установить машину на ровной поверхности. Можно загнать «Калину» на смотровую яму, можно просто поднять переднюю правую часть на домкрат. Рекомендуется убедиться в надёжности фиксации автомобиля, лучше подложить под балку кузова дополнительные упоры.

В процессе демонтажа насоса потребуется снимать приводные ремни ГРМ

Работа по замене помпы на «Ладе Калине» выполняется по следующей инструкции:

1. Снять брызговик двигателя.

2. От аккумуляторной батареи отсоединить клемму на минус.

3. Открутить пробку с расширительного бачка и сразу же снять заглушку, расположенную на блоке цилиндров. Дождаться, пока охлаждающая жидкость вытечет.

4. Если сливается весь тосол, то выкрутить пробку из радиатора и подставить под место слива ёмкость.

5. После того как тосол будет слит, закрутить все заглушки обратно.

6. Снять защитный кожух с ГРМ.

7. Ослабить ремень, немного подкрутив ролик ГРМ.

8. Снять ремень привода.

9. Открутить четыре болта, которыми крепится шкив помпы к блоку цилиндров.

10. Удалив шкив, открутить последние винты крепления помпы.

11. Вытащить водяной насос из гнезда вместе с прокладкой.

12. Очистить место посадки от налипаний грязи и потёков тосола.

13. Нанести на края отверстия термостойкий герметик, установить на него новую прокладку.

14. На прокладку насадить новую помпу и далее действовать в обратном снятию порядке.

Техническая справка: О двигателях ВАЗ и применяемых для них водяных насосах

По просьбам потребителей, а также учитывая существенное расширение выпускаемых на заводе «АвтоВАЗ» двигателей приводим информацию о видах двигателей ВАЗ и применяемых для них водяных насосах:

Двигатель	Объем	Кол-во клапанов	Тип питания	Используется водяной насос (помпа)
2101	1.2	8	карб	LWP 0101 или LWP 01014 «TURBO» (данные помпы являются в/заменяемыми)
21011	1.3	8	карб
2103	1.5	8	карб
2104	1.5	8	инж
2105	1.3	8	карб
2106	1.6	8	карб
2107	1.5	8	карб
21067	1.6	8	карб
21073	1.7	8	карб
21213	1.7	8	карб
21214	1.7	8	инж
2123	1.7	8	инж
2130	1.8	8	карб
2108	1.3	8	карб	LWP 0108 или LWP 01084 «TURBO» (данные помпы являются в/заменяемыми)
21081	1.1	8	карб
21083	1.5	8	карб
21084	1.6	8	карб
2111	1.5	8	инж
21118	1.8	8	инж
21114	1.6	8	инж
11183	1.6	8	инж
2112	1.5	16	инж	LWP 0112 или LWP 01124 «TURBO» (данные помпы являются в/заменяемыми)
21128	1.8	16	инж
21124	1.6	16	инж
21126	1.6	16	инж	LWP 0127 или LWP 01274 «TURBO» (данные помпы являются в/заменяемыми)
11194	1.4	16	инж
21116	1.6	8	инж	LWP 0190

Описание применяемости водяных насосов LUZAR:LWP 0101 – для автомобилей ВАЗ «Классика», «Нива» и «Нива-Шевроле» с двигателями 2101, 21011, 2103, 2104, 2105, 2106, 2107, 21067, 21073, 21213, 21214, 2123, 2130.LWP 01014 «TURBO» – более производительный аналог LWP 0101.LWP 0108 – для автомобилей ВАЗ «Восьмерка», «Десятка», «Калина» и «Гранта» с 8-ми клапанными двигателями 2108, 21081, 21083, 2111, 21118, 21114, 11183.LWP 01084 «TURBO» – более производительный аналог LWP 0108.LWP 0112 – для автомобилей ВАЗ «Десятка» и «Восьмерка» с 16-ти клапанными двигателями 2112, 21128, 21124.LWP 01124 «TURBO» – более производительный аналог LWP 0112.LWP 0127 – для автомобилей ВАЗ «Приора» и «Калина» с 16-ти клапанными двигателями 21126, 11194.LWP 01274 «TURBO» – более производительный аналог LWP 0127 (поступит в продажу в ноябре 2013г.).LWP 0190 – для автомобилей ВАЗ «Гранта» и «Калина» с 8-ми клапанным двигателем 21116.

Мы рассчитываем, что данная информация поможет в определении правильной применяемости водяных насосов LUZAR.

Начальник отдела ОКР-ОТК ООО «ТД Лузар» Шельменкин И.В.

Источник

Как подключить дополнительную помпу на «Ладе Калине»

На большинстве современных автомобилей устанавливается сразу два водяных насоса. Это обеспечивает максимально качественное охлаждение мотора в любых условиях эксплуатации. На «Ладе Калине» также можно установить вторую (дополнительную) помпу, причём работа эта занимает немного времени и сил. Самое сложное — это добраться до места фиксации помпы, так как придётся разобрать множество подкапотных деталей.

Для того чтобы установить вторую помпу на «Калину», потребуются:

• новая помпа;

• шланги разной длины;

• крепёж (в зависимости от того, куда именно будет проще и удобнее прикрутить помпу);

• герметик.

Суть работы заключается в том, чтобы организовать малый круг циркуляции охлаждающей жидкости по системе.

Выполнение работы своими руками

Первым делом потребуется собрать сам узел из тех материалов, которые имеются под рукой. Помпа соединяется с двумя шлангами (короткий будет обеспечивать отвод жидкости, а длинный — подачу). Шланги крепятся к двум концам насоса хомутами. Далее придерживаться следующего порядка действий:

1. Потребуется слить охлаждающую жидкость. Можно просто опустошить ёмкость расширительного бачка, не сливая весь объём тосола.
2. Возле днища автомобиля найти два шланга (один ведёт тосол к печке, а другой отводит от неё). Отсоединить шланг отвода и вместо него присоединить собранную конструкцию с дополнительной помпой.
3. После этого прикрепить помпу к картеру коробки переключения передач. В зависимости от наличия крепежа можно посадить устройство на кронштейны или зафиксировать помпу металлическими хомутами.

В данном случае шланги соединены хомутами, а сама помпа посажена на металлический кронштейн

В завершении работы нужно будет закупорить все шланги и заглушки и залить новый тосол.

Видео: вторая помпа — подготовка и установка

https://youtube.com/watch?v=FRIhKbYIaIM

Таким образом, на автомобилях «Лада Калина» владелец может самостоятельно поменять водяной насос, не прибегая к помощи специалистов СТО. Это сбережёт финансы и к тому же позволит самостоятельно контролировать работу помпы с учётом тех знаний о состоянии системы машины, которые были получены в процессе работы.

Пошаговая инструкция по замене помпы на авто «Лада-Приора» самостоятельно

Необходимо заметить, что заменить водяную помпу на автомобиле «Лада-Приора» нельзя, не осуществив демонтажа генераторного привода двигателя.

Необходимые инструменты

При замене на автомобиле «Лада-Приора» водяной помпы потребуются следующие инструменты:

• рожковые ключи №o10, №o15, №o17;
• накидные ключи №o15, №o17;
• ключ-шестигранник №o5;
• две отвёртки различного размера;
• ключ специальной конструкции для осуществления установки натяжного ролика либо съёмник для стопорных колец;
• ключ Torx T-30, используемый для отворачивания пяти винтов, которыми закреплена передняя верхняя крышка ГРМ привода;
• лопатка монтажная.

Фотогалерея: набор инструментов для замены водяной помпы на «Приоре»

Порядок действий состоит в выполнении следующих операций:

1. Отсоединяется провод от минусовой клеммы аккумулятора.

2. Сливается с ЖОС автомобиля используемая охлаждающая жидкость.

3. Для удобной работы можно демонтировать адсорбер (необязательно отключая все его коммуникационные связи).

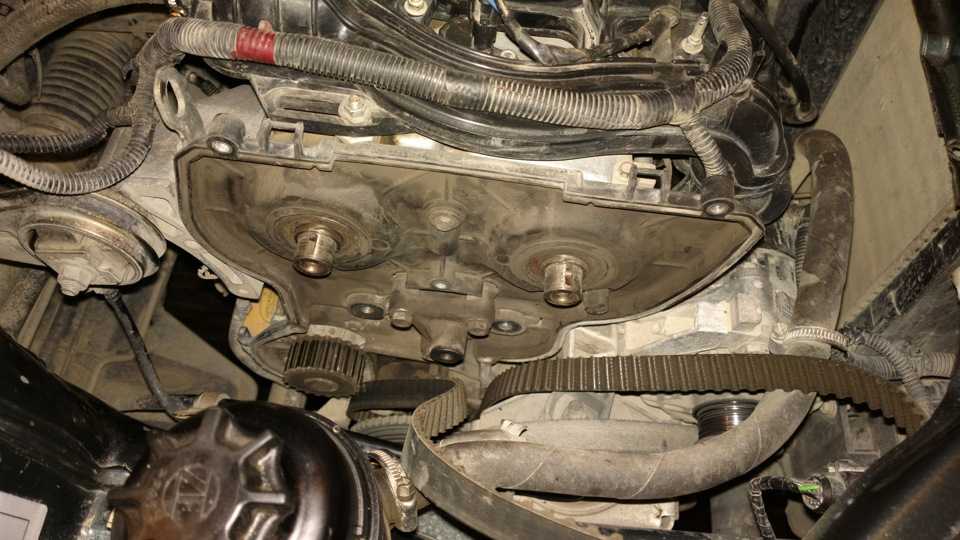

4. На следующем этапе снимается защитный пластиковый кожух двигателя, а также кожух защиты ремня, который приводит в действие газораспределительный механизм (аббревиатура — ГРМ).

5. С помощью домкрата поднимается правая передняя часть авто, вывешивается переднее по ходу движения, правое колесо.

6. Его необходимо демонтировать для обеспечения доступа к болтам крепления кожуха ремня ГРМ.

7. Устанавливается по меткам положение механизма ГРМ (дополнительно, для удобной последующей работы, можно сделать с помощью белой краски свои метки).

8. Снимаются также ролики, приводные шкивы обоих распределительных валов, защитный кожух ремня ГРМ, для чего необходимо слегка ослабить зажим натяжного ролика.
9. Снимается ремень ГРМ.

10. Шестерни обоих распредвалов откручиваются после их предварительного стопорения каким-либо плоским инструментом (при этом делать это нужно аккуратно, чтобы не повредить их зубья).

11. Для демонтажа водяной помпы автомобиля откручиваются крепёжные болты, которые выполнены под ключ-шестигранник с размером №o5.

12. Необходимо их вывернуть и, постукивая по корпусу помпы, а также используя отвёртку, вставленную в паз, попытаться вытащить водяной насос.

13. Возможно, будут сливаться остатки ОЖ, поэтому предусматривается какая-либо ёмкость для её сбора (нужно быть осторожным при выполнении этого этапа).

14. Если на корпусе двигателя осталась приклеенной прокладка помпы, то её нужно извлечь (эта деталь заменяется на новую при последующей установке).

Сборка производится в обратной последовательности.

Монтаж водяной помпы выглядит следующим образом:

1. Проверяется затяжка винта, который стопорит подшипник, установленный в корпусе ВН.
2. Винт при необходимости затягивается.

3. Устанавливается новая помпа таким образом, чтобы номер изделия оказался вверху.

4. Зажимаются крепёжные болты.
5. Монтируется кожух из пластика.
6. Закрепляются оба распредвальных шкива, а также ролики ГРМ.

7. Надевается по заранее нанесённым меткам зубчатый ГРМ ремень двигателя.

8. С помощью колеса проворачивается коленвал двигателя.

9. Корректируется предусмотренная заводом-изготовителем натяжка, а также положение ремня в пазах шкивов и на роликах.

10. Доливается используемая охлаждающая жидкость.
11. Подключаются все снятые провода, шланги.

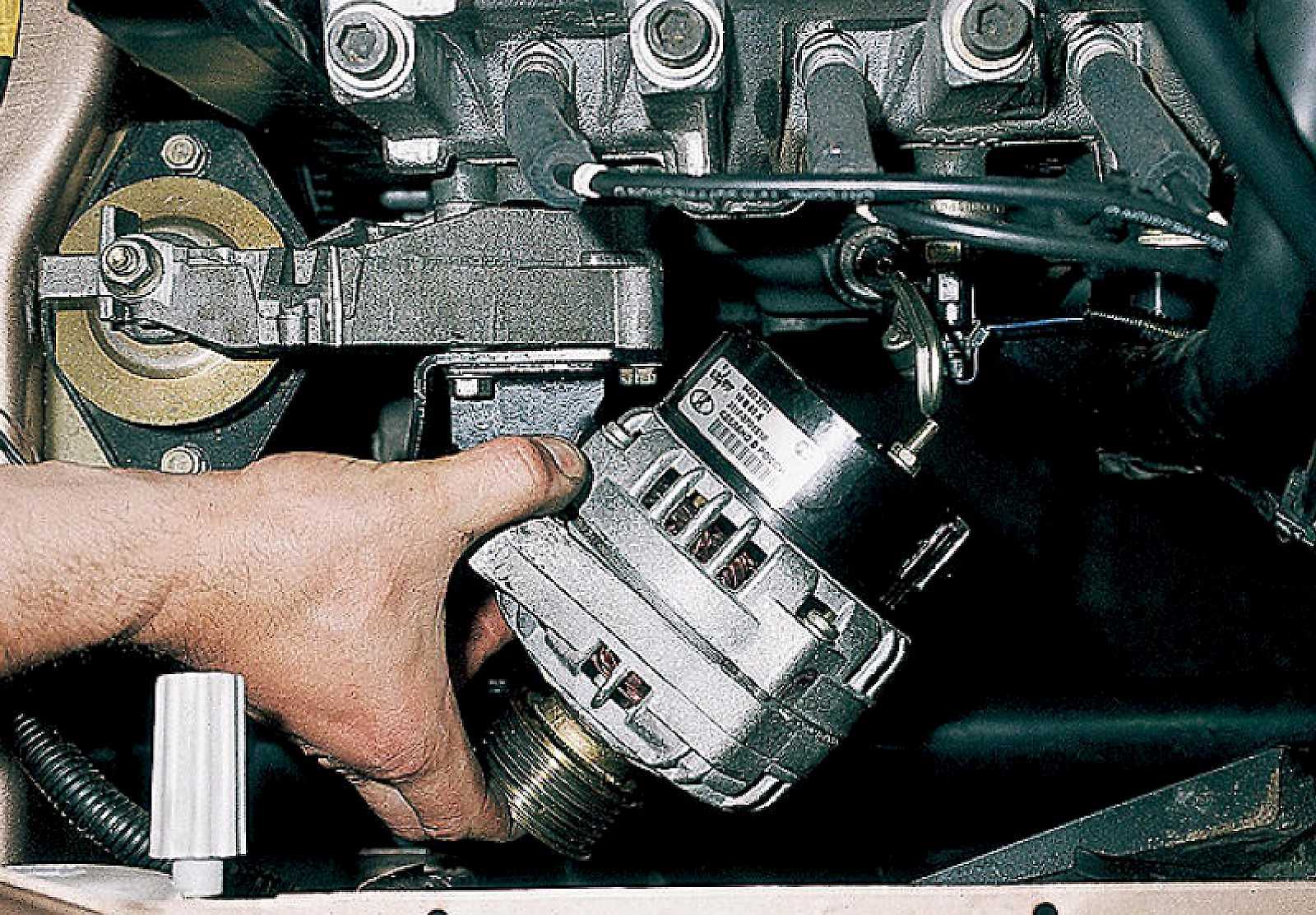

12. Подсоединяется привод генератора.

13. Запускается двигатель для осуществления проверки.

Для чего нужна помпа в автомобиле

Если мы говорим о работе мотора автомобиля, то тут же затрагиваем тему его охлаждения. Действительно, без качественного охлаждения двигатель не сможет работать долгое время и обязательно «закипит». Благодаря циркуляции охлаждающей жидкости и становится возможной эксплуатация двигателя в любое время года при любых внешних условиях.

Силовой компонент на ВАЗ десятого семейства имеет довольно сложное строение. В рабочем цикле поршни сильно трутся между собой, что неизменно приводит к сильному нагреванию поверхностей. Предотвратить перегревание мотора можно единственным способом — постоянно поддерживать нужный температурный режим в зоне трения посредством циркуляции охлаждающей жидкости. Именно для этого в конструкции ВАЗ и предусмотрена система охлаждения.

Охлаждающая жидкость (тосол или антифриз) заливается водителем в бачок расширения машины. Из него жидкость передаётся по патрубкам в водяной насос, а оттуда уже поступает к радиатору и блоку цилиндров. Водяной насос (или помпа) призван перекачивать тосол по системе в период работы двигателя. То есть помпа запускается вместе с мотором и отключается после того, как водитель глушит машину. Без помпы вся система охлаждения может считаться бездейственной, так как только насос может создать быструю циркуляцию жидкости по всем частям системы.

Устройство в металлическом корпусе обеспечивает непрерывную циркуляцию тосола по системе охлаждения

Как определить необходимость замены помпы

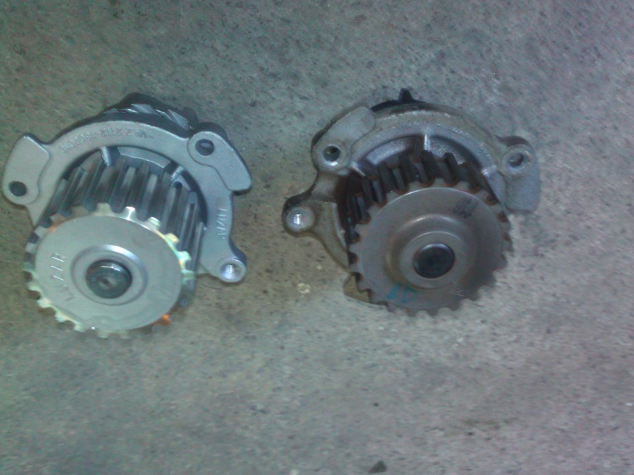

Водяной насос(помпа) может выйти из строя по двум основным причинам — износ подшипника или сальника. При износе подшипника будет слышен отчетливый гул, который и является признаком того, чтобы подшипник гудит и такую помпу нужно менять. Если во время не произвести замену помпы с неисправным подшипником это может привести к ее заклиниванию.

Второй причиной неисправности помпы является течь из под сальника. Если вы заметили, что у вас стал уходить антифриз или тосол, одна из причин как раз таки в помпе. Проверьте, нет ли подтеков жидкости в том месте, где располагается помпа.

Если есть, скорее всего помпа потекла. В этом случае эксплуатация автомобиля не желательна, но возможна при условии того, что вам придется постоянно доливать охлаждающую жидкость.

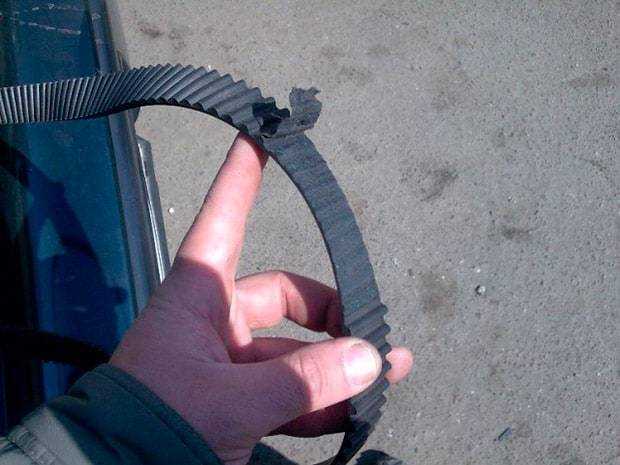

Еще одним признаком неисправности помпы является износ ремня ГРМ.  При разбитом подшипнике, помпа может слегка «гулять» , что и вызовет подъедание ремня, и как следствие ремень грм может порвать и тогда придется столкнуться с капиталкой мотора, так как клапана загнет.

С завода устанавливается оригинальная помпа ТЗА 21126-1307010-75. Стоимость помпы на данный момент от 800 руб и выше, в зависимости от региона. Если по каким-то причинам вы не сможете найти помпу ТЗА, можно выбрать водяной насос других производителей.

Помпы для 16 кл мотора

• LUZAR LWP 0127
• FENOX HB1005P1
• HOFER HF033024
• ЛАДА ИМИДЖ 21126130701082
• СОАТЭ (Ст.Оскол) 021126-1307010
• LUZAR LWP 01274 TURBO-2

Все указанные выше помпы предназначены для 16 клапанного мотора.

При выборе помпы советуем приобретать качественный аналог, либо оригинальную помпу, чтобы не пришлось через 20-30 тыс км пробега снова менять ее.

На 8 клапанный мотор устанавливается оригинальная помпа ТЗА 2109-1307010-75. Ее стоимость составляет от 900 руб и выше. Предлагается так же несколько видов аналогов, по более низким ценам.

Помпы для 8 кл мотора

• HOFER HF 033031
• OberKRAFT KT 059346
• АМТ-Миасс AM2109-1307010
• ЛАДА ИМИДЖ 21114130701082
• LUZAR LWP 0108

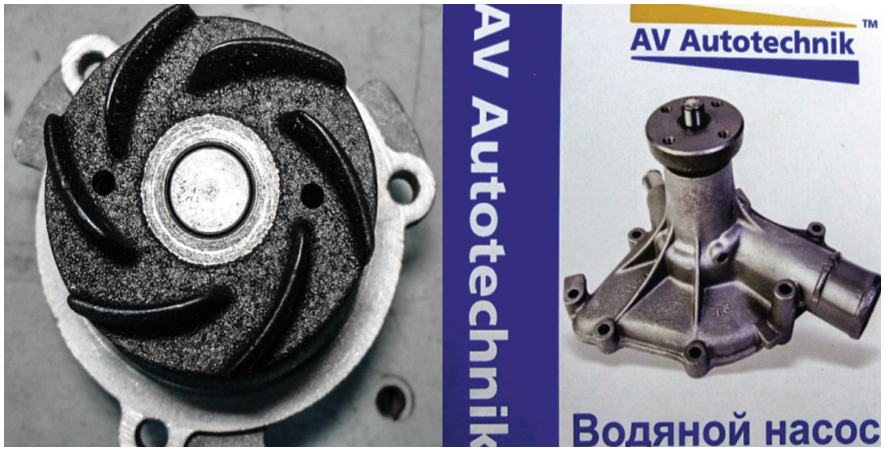

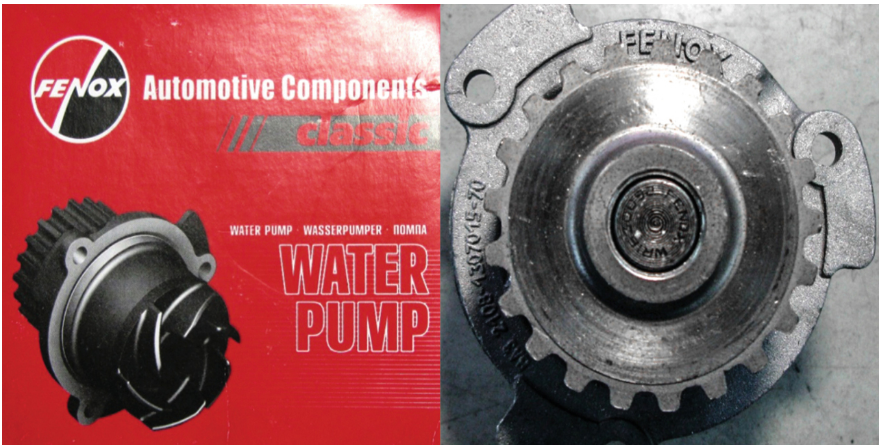

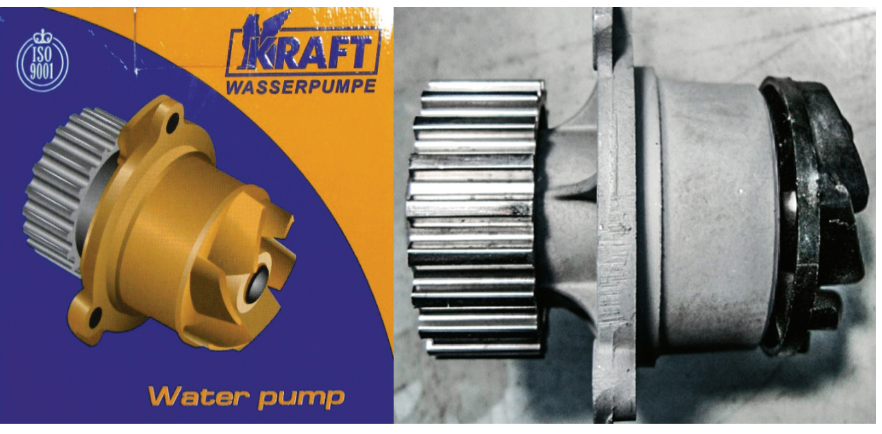

Выбирайте помпу не только по отзывам знакомых, но и смотря на качество и стоимость водяного насоса. Остерегайтесь подделки, так как сейчас поддельных запчастей достаточно много.

Рекомендации по подбору и замене помпы

При выборе помпы приобретайте обязательно ту, которая подходит для вашего мотора. Помпа для 16 клапанного двигателя не подойдет для 8 клапанного. Отличие в замене водяного насоса в том,что на 8 клапанном моторе 1 шкив, а на 16 клапанном 2 шкива. . Кстати из этой статьи вы можете узнать как заменить топливный насос на Ладе Приоре.

Инструкция по самостоятельной замене помпы на 16 кл моторе

Прежде чем приступить к снятию помпы, потребуется слить охлаждающую жидкость. Находим сливную пробку, подставляем емкость объемом около 4 литров и сливаем.

• После того как слили жидкость снимаем верхнюю декоративную крышку, ремень генератора, а затем переднюю крышку ГРМ, она состоит из двух частей.
• Теперь необходимо выставить метки ГРМ, чтобы при сборе не ошибиться с выставлением зажигания.

Далее откручиваем шкивы. Чтобы шкив не проворачивался включаем 5 передачу и нажимаем на тормоз. Теперь шкив будет неподвижен, можно смело откручивать его. Болты шкивов откручиваем с помощью накидного ключа на 17.

1. Если у вас автомобиль с кондиционером, необходимо с помощью накидного ключа на 13 мм открутить кронштейн для ролика-натяжителя ремня генератора и кондиционера с гуром.

Следующий шаг это снятие шкива коленвала. Для этого снимаем правое переднее колесо и грязезащитные щитки. Далее опять включаем 5 передачу и нажимаем на тормоз. Шкив будет зафиксирован и его можно смело откручивать. Снимаем шкив и ремень ГРМ.

• Далее откручиваем 6 болтов крепления крышки и затем аккуратно снимаем ее с двигателя.

Откручиваем 6 болтов крепления помпы, аккуратно поддеваем ее отверткой и вытаскиваем ее.  При установке новой помпы, необходимо промазать тонким слоем герметика прокладку и закрутить помпу на место. Далее производим сборку в обратной последовательности, учитывая метки ГРМ.

Более подробную инструкцию смотрите на видео:

Замена помпы на 8 клапанном моторе

В отличии от 16 клапанного, на 8 клапанном моторе замена значительно проще. Однако все равно придется снимать ремень ГРМ, а так же сливать охлаждающую жидкость.

Особенности модели

Разработчиками заложен в двигатель 21114 потенциал в пределах 120 л. с. без снижения эксплуатационного ресурса. Для спортивных машин возможна форсировка до 180 л. с., но резко увеличится выработка поршневой и КШМ, капремонт потребуется чаще. Для улучшения параметров мотора доработана конструкция ГРМ:

• привод распредвала зубчатым ремнем;
• штифт на конце распределительного вала для считывания датчиком фаз.

Полимерный ресивер имеет конфигурацию, отличающуюся от формы на базовом варианте 2111. В топливосистеме возвратная магистраль заменена рампой форсунок, по умолчанию комплектующейся или Бошевскими 0280-158-022, или желтыми форсунками VAZ 20734, Siemens. Вместо модуля зажигания стоит катушка с 4-мя выводами, в ЭБУ использован контроллер М7.9.7 либо Январь версии 7.2.

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа

Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку

Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как проверить исправность помпы на автомобиле

Избежать дорогостоящего ремонта или проблем с постоянным перегревом двигателя позволяет своевременная диагностика помпы. Чтобы ответить на вопрос, как самому проверить работоспособность помпы, рассмотрим способы диагностики на примере отечественных автомобилей ВАЗ (модель 2109, 2110).

Начнем с того, что помпа является своего рода «расходником», который на автомобилях с приводом насоса от ремня ГРМ рекомендуется менять каждые 60 тыс. пройденных километров или 48 месяцев, в зависимости от того, что наступит раньше. Таковы регламентные требования многих автопроизводителей.

Как показывает практика, качественная помпа в среднем служит около 100 тыс. км. По этой причине водители обычно меняют водяной насос не сразу (если нет видимых поводов для замены), а параллельно второй замене приводного ремня газораспределительного механизма (через 100-110 тыс. км), стараясь совместить замену насоса с заменой антифриза.

Простыми словами, хорошая помпа «ходит» столько же, сколько и служат два ремня ГРМ.  Стоит также добавить, что использование запчасти или антифриза низкого качества, смешивание различных типов ОЖ и т.п. могут привести к выходу помпы из строя раньше положенного срока. По этой причине помпу желательно регулярно проверять.

Как проверить работу помпы

Проверять водяной насос на автомобиле следует при помощи распространенного способа. Для диагностики на ВАЗ и большом количестве других авто двигатель следует прогреть до выхода на рабочие температуры.

После прогрева требуется рукой пережать верхний патрубок, идущий от радиатора. Если помпа исправна, тогда будет ощущаться создаваемое насосом давление охлаждающей жидкости. Это и есть главный ответ на вопрос, как проверить работает помпа или нет без снятия насоса с автомобиля

Во время такой проверки нужно соблюдать осторожность, так как ОЖ в системе сильно нагревается. Если пульсация жидкости слабая или ее нет, тогда следует перейти к детальному осмотру.
Для проверки нужно снять защитный кожух газораспределительного механизма, что позволит произвести визуальный осмотр

Если уплотнительная резинка (сальник помпы) в области посадочного места начал подтекать, тогда будут видны потеки тосола или антифриз. Также на подтекание и проблемы с насосом укажут отложения вокруг посадочного места, которые могут иметь рыжевато-бурый или сероватый цвет. При их наличии нужно сливать антифриз и снимать помпу для дефектовки и замены.
Если работа двигателя сопровождается характерным «воющим» звуком, тогда проблема может быть в подшипнике помпы. В этом случае насос проверяется на наличие люфта в области вала. Для проверки от руки можно покачать приводную шестерню насоса. В ряде случаев можно заменить изношенный подшипник или сразу поставить новую помпу.
