Типовые неисправности акпп jatco

Штифт ленты тормоза

Симптом. Затрудненное перемещение вперед, отсутствует задний ход.

Причина. Эта неисправность наблюдается либо после замены масла, либо после переборки коробки.

Ремонт. Проблема связана с тем, что лента не закреплена на фиксирующем болте. Бывает, что дилеры, в частности, после замены масла, путают болт, фиксирующий ленту, с пробкой сливного отверстия. В результате масло сливается, но лента не устанавливается в правильное положение, когда вворачивают болт на место. Эта проблема возникает также при переборке коробки, если ленту не устанавливают соответствующим образом. В некоторых случаях ленту можно подрегулировать через отверстие, но это трудно сделать.

Особенности эксплуатации АКПП

Управление автоматической трансмиссией имеет следующие особенности:

  1. Перед началом движения необходимо полностью остановить автомобиль, перевод селектора осуществляется при нажатой педали тормоза. При перемещении рычага из позиции D в положение R давать задержку в нейтральной точке N не требуется.
  2. Включение передачи сопровождается ощутимым толчком, педаль тормоза отпускается только после толчка.
  3. При низкой температуре воздуха коробка прогревается путем переключения режимов при нажатой педали тормоза. Перевод селектора обеспечивает начало циркуляции рабочей жидкости.
  4. При остановке на светофоре или при движении в пробках не следует переводить селектор в нейтральное положение. Не рекомендуется использовать режим нейтрали при движении накатом на спусках, поскольку снижение давления жидкости в магистралях приводит к повреждению трансмиссии.
  5. Если ведущие колеса машины пробуксовывают в грязи или снежной каше, то пытаться выбраться путем увеличения оборотов не следует. Коробка переводится в режим ручного управления на пониженную передачу, для снижения скорости вращения колес используется педаль тормоза.
  6. Если водитель раскачивает застрявшую машину, то переключение между передачами переднего и заднего хода производится при нажатой педали тормоза. Машина останавливается в точке «зависания», а затем селектор переводится в требуемое положение.
  7. При парковке машины на уклоне рекомендуется нажать на педаль тормоза, а затем включить нейтральную передачу. Затем водитель затягивает стояночный тормоз и переводит рычаг управления трансмиссией в позицию P. Манипуляция снижает нагрузку на детали коробки передач.
  8. Допускается буксировка неисправной машины с автоматической коробкой, переключенной в нейтральное положение. Скорость не должна превышать 50 км/ч, дистанция буксировки не более 50 км. Параметры могут отличаться в меньшую сторону, информация указывается в заводской инструкции по эксплуатации автомобиля.
  9. На части коробок Jatco используется режим принудительной блокировки гидравлического трансформатора (функция Overdrive). При активации функции коробка переключает передачи на повышенных оборотах двигателя, ограничивая переход на следующую скорость.

По заводскому регламенту гидравлические автоматы Jatco требуют замены масла через 60-80 тыс. км пробега. Для увеличения срока службы агрегата рекомендуется заливать свежую жидкость через 40-60 тыс. км. Замена фильтрующего элемента не производится, снятие поддона позволяет заменить жидкость и удалить продукты износа фрикционов и зубчатых колес.

Основные преимущества Jatco JF414E

За счет продуманных и удачных настроек коробка обеспечивает автомобиль неплохой динамикой. Но главная особенность Jatco JF414E состоит в конструктивной простоте. Несмотря на свои компактные размеры, узел довольно надежен, неприхотлив, что стало возможным за счет реализации производителем целого ряда уникальных технических решений и собственных наработок. Все коробки Jatco, включая модификацию JF414E, отличаются большим ресурсом, без особых проблем справляются с непростыми условиями эксплуатации. Серьёзных нареканий среди автовладельцев Lada Kalina, Granta в сторону 4-ступенчатого автомата никогда не было. Здесь надежный гидроблок, его выход из строя – очень большая редкость

Важно своевременно менять трансмиссионную жидкость и фильтры, поскольку в процессе работы агрегата образуется стружка, способная впоследствии и стать причиной выхода из строя АКПП

Сильные стороны модификации JF414E:

  • компактный размер;
  • сравнительно небольшой вес;
  • легко обслуживается и ремонтируется;
  • обладает колоссальным ресурсом;
  • невысокие требования к обслуживанию;
  • низкая цена на вторичном рынке.

Срок замены расходников и необходимость проведения капитального ремонта определяется мастером в ходе замены масла и снятия поддона. Большое количество металлических включений обычно свидетельствует об изношенности внутренних компонентов, которые следует заменить новыми оригинальными экземплярами.

Гидроблок Jatco промывается за редким исключением, способен отработать колоссальное количество времени. Прокладки и соленоиды служат также долго и обычно сильно страдают в результате регулярных перегревов АКПП, что особенно часто происходит в летнее время года. Если долго не менять масло, ресурс соленоидов и прокладки гидроблока сократится в несколько раз. Капитальный ремонт подразумевает снятие коробки, разбор, замену фрикционов, сальников и прокладок.

Характеристики АКПП Jatco

Коробка автомат «Джатко» на «Гранте» принадлежит классу «Мини». Она создана для небольших городских бюджетных автомобилей. Трансмиссия имеет поперечное расположение. Она предназначена для машин с передним типом привода. Ее ставят на авто, объем двигателя которых не превышает 1,6 литра. Автомат имеет электронное управление.


Коробка автомат «Джатко» на «Гранте»

У него присутствуют следующие режимы:

  • «P» — паркинг;
  • «N» — нейтральная передача;
  • «R» — задняя передача;
  • «D» — движение вперед;
  • 1 – только первая передача;
  • 2 – езда на второй передаче (в данном режиме автомобиль начинает движение на первой передаче, переходя затем на вторую и не выше).

Кроме того, у неё имеются механический и автоматический режимы. Коробка состоит из гидроблока, планетарной передачи, гидротрансформатора, а также фрикционов и дисков из стали. АКПП Jatco на Lada Granta ставится на автомобили с 16-клапанным двигателем мощностью 98 лошадиных сил. Также она встречается на машинах чуть большей или чуть меньшей мощности со схожими характеристиками.

АКПП Jatco

«Автомат» JF414E сконструирован на базе 4-ступенчатой механической коробки передач, которую выпустила в 80 году. За 30 лет МКПП совершенствовалась и менялась, догоняя мировые тенденции. Наконец к 2012 году преобразилась из механической в автоматическую и получила большую популярность среди любителей малолитражек.

Установить японский «автомат» на ВАЗ было немного сложнее и дороже, чем МКПП или «робота». Соответственно, в стоимости ремонта и обслуживания он также уступает.

Jatco начинает комплектовать Lada Granta в 2012 году. Чтобы адаптировать новую коробку к конструкции «Гранты», потребовалось полтора года. Совместные усилия инженеров «АвтоВАЗа» и Jatco увенчались успехом. Для окончательной настройки были привлечены австрийские специалисты компании AVL. Им предстояло сделать работу АКПП более динамичной.

Для совмещения «автомата» с двигателем конструкторы внесли изменения в некоторые узлы авто. Из-за большей массы коробки пришлось усилить переднюю подвеску. Картер стал литым (а не штампованным, как в предыдущих версиях). Поддон прикрепили прямо к гидротрансформатору, тем самым увеличив жёсткость конструкции. Вследствие всех манипуляций клиренс уменьшился на 20 мм.

Как диагностировать код ошибки P0705

Это руководство по быстрой диагностике кода P0705. Мы опишем, как автомеханик будет устранять неисправность. Это руководство может потребовать некоторых навыков в электрике автомобиля и некоторых инструментов.

Если у вас мало знаний об автомобилях, вы всё равно можете прочитать это, чтобы получить представление, как это делается.

Подключите автомобильное зарядное устройство

Прежде чем приступить к устранению неполадок, всегда следует подключать зарядное устройство. При включенном зажигании существует риск разрядки аккумулятора.

Низкое напряжение может привести к появлению других несвязанных кодов неисправностей, которые могут сбивать с толку. Если не повезёт, это также может привести к повреждению блоков управления и другой электроники.

Подключите OBD2 сканер

Сканер OBD2, который может считывать данные блока управления коробкой передач значительно упрощает поиск неисправностей. Большинство более дешевых из них могут читать только общую память кодов ошибок двигателя.

Проверьте, совместим ли сканер OBD2 с вашей моделью автомобиля и может ли он прочитать блок управления коробкой передач, прежде чем купить его.

Проверьте сигнал от датчика селектора АКПП

На OBD2 сканере перейдите в параметры в реальном времени (live data) блока управления коробкой передач. Проверьте сигнал от датчика селектора.

Когда селектор находится в каком-либо положении, вы должны получить соответствующее значение от датчика. Проверьте все положения, чтобы убедиться в правильности показаний.

Во многих автомобилях вы также можете проверить это значение в блоке управления двигателем. Если возможно, проверьте это, чтобы убедиться в правильности соединения между блоком управления двигателя и блоком управления коробкой передач.

Отрегулируйте датчик селектора

Во многих случаях возможна настройка датчика, и это может решить проблему. Со временем датчик изнашивается и может нуждаться в регулировке. Вы можете ослабить два или три болта и повернуть весь датчик.

Поверните датчик и проверьте значения, полученные с помощью сканера OBD2. Попробуйте отрегулировать его так, чтобы ручка переключения передач соответствовала значению датчика.

Измерение проводки

Если настройка датчика не помогла, необходимо измерить проводку к датчику. Проверьте, нет ли коррозии в разъёма. Для проверки проводов вы должны использовать мультиметр. Понадобится электрическая схема подключения для вашей модели автомобиля.

В большинстве случаев в датчике имеется 4-6 контактов. Когда выбрана какая-либо передача, в датчике заземляется соответствующий контакт, и блок управления коробкой передач зарегистрирует этот сигнал. Тем не менее, всегда нужно находить схему подключения для вашего автомобиля.

Вы также можете проверить наличие коротких замыканий или обрывов с помощью цифрового мультиметра, если у вас есть схема подключения. Чтобы найти схему подключения, можно поискать в Яндексе или Гугле.

Заменить датчик

Если вы измерили все провода, и регулировка не помогла, вам следует заменить датчик селектора АКПП. После замены датчика необходимо выполнить новую настройку с помощью сканера OBD2, чтобы убедиться в его исправности.

После регулировки сотрите коды неисправностей и покатайтесь, чтобы убедиться, что все работает правильно.

Ремонт АКПП Jatco от профильного СТО: даем гарантию на 1 год!

ТОП АКПП – обширная сеть профильных сервисных центров, специализирующая на ремонте роботизированных, вариаторных и гидромеханических коробок передач. Каждый филиал нашей компании укомплектован профессиональным инструментом и диагностическим оборудованием, что позволяет проводить диагностику и дефектовку АКПП Jatco в соответствии с дилерским регламентом. Наши мастера помогут грамотно обслужить или отремонтировать АКПП Jatco, а также выявят любые дефекты трансмиссии, в том числе и скрытые.

Еще одним преимуществом обслуживания в ТОП АКПП считается наличие всех популярных комплектующих и расходников на складе автосервиса. Это позволяет ускорить время обслуживания. Кроме того, все детали и масла мы закупаем только у официальных дистрибьюторов Jatco – на ваш автомобиль будут установлены только сертифицированные детали.

На ремонт АКПП Jatco, независимо от причины или сложности поломки, мастера ТОП АКПП предоставляют гарантию в 60 тыс. км пробега или в течение 1 года эксплуатации авто. Это полностью страхует вас от финансовых фисков и повторного ремонта трансмиссии.

Преимущества и недостатки АМТ

«Робот» устанавливается на более широкую линейку автомобилей Лада (Гранта, Калина, Приора, Веста и XRAY) и имеет ряд особенностей при эксплуатации. По информации АвтоВАЗа роботизированная коробка передач выделяется простотой, надежностью и экономичностью. Кроме этого робот прост в обслуживании, а его стоимость ремонта практически ничем не отличается от ремонта МКПП. Расход топлива соответствует показателям механической коробки.

Недостатки этой трансмиссии упоминаются в отзывах владельцев Лада Приора с АМТ. «Автомат» переключает передачи почти без потери тягового момента, а «робот» так не может. Именно этот момент не нравится автолюбителям. Кроме этого, идут обсуждения о гуле и вое АМТ.

Типовые неисправности Jatco: когда необходимо записаться на диагностику?

Гидромеханические АКПП Jatco довольно надежны и стабильно отрабатывают до 200 000 км пробега

Тем не менее для беспроблемной работы АКПП важно проводить полную замену трансмиссионной жидкости раз в 50-55 00 км пробега, а также раз в «сотню» – промывать гидравлику.. Наиболее популярными проблемами, возникающих с АКПП Jatco до конца регламентного ресурса, считаются:

Наиболее популярными проблемами, возникающих с АКПП Jatco до конца регламентного ресурса, считаются:

  • Выход из строя маслонасоса – возникает, как правило, из-за заливки некачественного ATF масла, либо в результате разрыва фильтрующего элемента.

  • Засорение гидроблока – происходит в случае обрыва фильтра или длительного отсутствия ТО. Забитый фрикционной пылью гидроблок дополнительно нагружает маслонасос и гидротрансформатор, может привести к блокировке соленоидов.

  • Износ втулок – довольно редкая проблема, однако может возникнут в результате агрессивной вождения авто с АКПП.

  • Деформация уплотнителей – происходит по причине естественного износа. Чаще всего проблема для коробки угрозы не несет в случае оперативной замены неисправной детали.

С электрикой и электроникой на коробках-автомат Jatco проблемы – редкий случай. Однако в случае регулярной агрессивной эксплуатации автомобиля рекомендуется установить дополнительный радиатор охлаждения с целью предотвращения перегрева.

Что означает ошибка P0705?

Ошибка P0705 говорит о том, что есть проблема с датчиком положения селектора АКПП. Когда блок управления коробкой передач (transmission control unit — TCM) получает неисправный сигнал от этого датчика, он отправляет сигнал об этом на блок управления двигателем (engine control unit — ECM). Загорается лампочка Check Engine.

Датчик положения селектора АКПП

От рычага переключения передач идут провода, которые управляют передачами на трансмиссии. Вместо датчика, расположенного непосредственно на рычаге переключения передач (в зависимости от модели автомобиля), датчик может быть расположен на коробке передач.

Датчик сообщает блоку управления АКПП, в каком положении находится коробка передач: в нейтральном, в режиме парковки, движения и т. д.

В чем разница между АМТ и АКПП

Параметр АМТ или «робот» АКПП Jatco
Доплата 25 000 рублей 50 000 рублей (импортные детали)
Расход топлива меньше или как у МКПП больше чем у МКПП примерно на 1л/100км
Клиренс как у МКПП т.к. размеры АКПП больше, то клиренс меньше на 2 см
Ремонтопригодность как у МКПП официально не предусмотрен
Переключение передач чувствуется только при переключении на повышенную передачу (во время разгона) не чувствуется ни при разгоне, ни при замедлении
Наличие ручного режима есть нет
Функция «кикдаун» есть есть
Адаптация к манере езды есть (более 20 карт) нет

Обе трансмиссии упрощают управление автомобилем, благодаря чему существенно уменьшается утомляемость водителя, особенно в пробках.

А какую трансмиссию для автомобилей Лада порекомендуете вы? Напомним, тросовая «механика» знаменита своим воем.

Ключевые слова: коробка передач лада гранта | коробка передач лада калина | коробка передач лада веста | коробка передач лада приора | коробка передач lada xray | универсальная статья

85

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Каким может быть внешний вид Lada Vesta FL — рендеры дизайнеров

Lada 4×4 Тайга (фото и отличия)

Фото юбилейной Lada 4х4 и отличительные особенности

Выбираем лучшие передние тормозные колодки Лада Ларгус (опрос, отзывы)

Разновидности АКПП Джатко

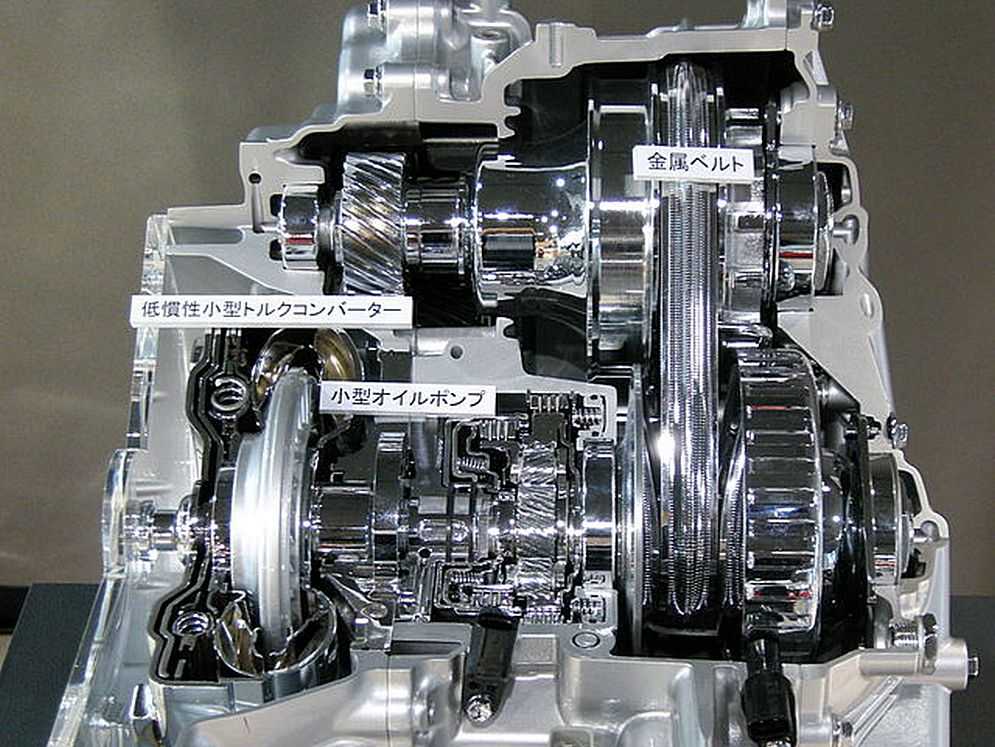

Другим типом трансмиссий Джатко являются вариаторы, поддерживающие дополнительные режимы для движения по грязи или рыхлому снегу. Примером такой коробки является агрегат Nissan XTronic, используемый на автомобилях Juke или Qashqai. Существует несколько разновидностей вариаторов, оснащенных гидротрансформатором или сцеплением сухого типа. Агрегаты предназначены для машин с передним и полным приводом.


Описание классической АКПП.

Классическая автоматическая коробка Jatco состоит из гидравлического трансформатора, изменяющего величину передаваемого от двигателя крутящего момента, и планетарной секции. Для передачи крутящего момента в коробке используются стальные и фрикционные диски, собранные в пакеты.

Электронный блок управления воздействует на диски при помощи исполнительного механизма, обеспечивая переключение ступеней. Агрегаты поддерживают алгоритм ручного переключения передач, габариты картеров позволяют установить коробки на малолитражные автомашины.

Инновационная конструкция фрикционов с рабочими барабанами, используемых в конструкции гидравлических коробок, позволяет плавно переключать ступени и обеспечивает снижение затрат топлива. Соленоиды отличаются низкими требованиями к качеству рабочей жидкости, что увеличило интервал сервисного обслуживания. Дополнительных регламентных работ автоматические коробки и вариаторы Jatco не требуют.

Переднеприводные и заднеприводные коробки

Для установки на машины с передним и полным приводом используются следующие коробки передач:

  1. Ранняя 3-ступенчатая модель RN3F01A, допускавшая установку двигателей с крутящим моментом до 150 Н*м. Картер вмещает 5,7 л жидкости Nissan AT Matic D Fluid.
  2. Последующие модификации коробок отличались применением 4 скоростей и повышенной прочностью конструкции, рассчитанной на крутящий момент до 260, а впоследствии до 330 Н*м. Завод выпускал 3 поколения трансмиссий, отличавшихся способом управления. Использовавшийся на Лада Гранта агрегат JF414E относится к третьему поколению коробок передач. Трансмиссия заправлена жидкостью Matic S Fluid (аналог Dextron IV), которая рассчитана на весь срок службы автомобиля, но рекомендуется менять масло через 40-60 тыс. км.
  3. Для установки на машины Ford, Mazda или Volkswagen использовалась 5-скоростная коробка, построенная на основе агрегата JF506E. Трансмиссия рассчитана на пробег до капитального ремонта 250 тыс. км, допускает установку моторов с крутящим моментом до 350 Н*м. В качестве рабочей жидкости используется масло Nissan ATF Matic K.
  4. В 2006 г. началось производство 6-скоростной коробки передач JF613E, предназначенной для машин Renault, Nissan и Mitsubishi. Конструкция рассчитана на использование с бензиновыми двигателями рабочим объемом до 3,5 л и с крутящим моментом не выше 330 Н*м. Для обеспечения работоспособности используется жидкость Nissan AT Matic J Fluid, объем заправки составляет 8,1 л.


JF506E- пяти скоростная АКПП.

Для оснащения машин с продольным расположением двигателя и задним ведущим мостом используются следующие агрегаты:

  1. Агрегат 3N71B с 3 передачами, выпускавшийся с 1968 по 2010 г. Коробка выдерживает крутящий момент до 250 Н*м, заявленный заводом ресурс составляет 250 тыс. км.
  2. Семейство 4-ступенчатых коробок JR40*E, предназначенных для установки на пикапы и малогабаритные грузовые автомобили. Трансмиссии рассчитаны на крутящий момент от 300 до 450 Н*м, ресурс достигает 300 тыс. км. В качестве рабочей жидкости использовано масло AT Matic J Fluid.
  3. Усовершенствованные 5-ступенчатые коробки предназначены для внедорожников и пикапов, планка крутящего момента доведена до 650 Н*м.
  4. Для гибридных автомашин Nissan выпускается 7-ступенчатая трансмиссия JR71*E, построенная на базе предыдущей 5-скоростной версии.

Расшифровка аббревиатуры Jatco JF414E

Автоматическая коробка производства Jatco является аббревиатурой от названия японского завода по производству автоматических трансмиссий – «Japanese Automatic Transmission Co», который специализируется на выпуске автоматических коробок и вариаторов к современным автомобилям. Что касается модификации АКПП JF414E, то она получила не случайный набор букв и цифр, а маркируется согласно установленным правилам:

  • буква «J» символизирует производителя коробки передач Джатко;
  • литера «F» означает принадлежность узла к переднеприводным автомобилям;
  • цифра «4» указывает на наличие в автомате четырех ступеней передач;
  • «14» – порядковый номер модификации;
  • литера «е» свидетельствует об электронном управлении АКПП.

Таким образом, индекс японской автоматической коробки состоит из шести символов, где первая буква подсказывает о наименовании производителя, вторая тип привода, третья количество передач, а пятая и шестая – это номер узла внутри конкретного семейства.

Как обслуживать 4-ступенчатый автомат

Как утверждает производитель, в коробках Jatco стоят менее чувствительные и требовательные к качеству трансмиссионной жидкости ATF соленоиды. Но пренебрегать плановым обслуживанием трансмиссии автомобиля не стоит. Замена масла в автомате должна проходить спустя каждые 60-80 тыс. км пробега. Параллельно следует менять изношенные фильтры.

Как уже говорилось выше, каждая вторая замена масла должна сопровождаться снятием поддона и чисткой магнитов. Фильтр на АКПП металлический открытый с сеткой (327010).Также стоит помнить, что чем старше автомобиль и выше пробег автомата, тем чаще нужно проходить обслуживание и менять ATF. Если на новых автомобилях смена трансмиссионной жидкости допустима каждые 80 тыс. км, то на транспортных средствах с большим пробегом её следует проводить не реже одного раза в 60 тыс. км, а по возможности и того раньше. Только так удастся продлить срок службы АКПП и создать все необходимые условия для полной выработки заложенного изготовителем ресурса.

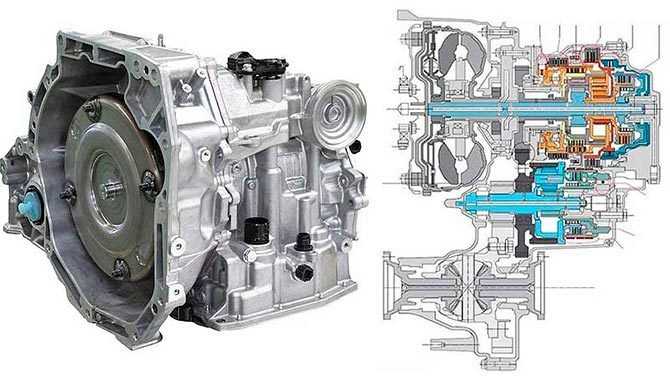

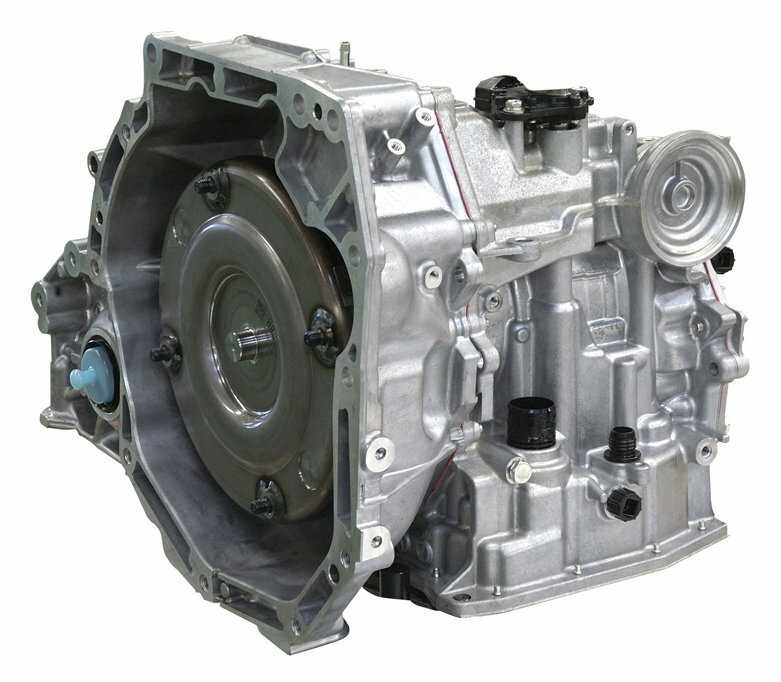

АКПП Jatco JF414E

Гидроблок АКПП Jatco JF414E

Частые неисправности автоматики Джатко

Распространенные неисправности гидравлических АКПП Jatco:

  1. Окисление контактных элементов соленоидов управления, что вызывает проблемы с переключением передач. Дефект возникает на коробках с пробегом более 200 тыс. км из-за оседания частиц износа фрикционов в гидравлическом блоке. Для снижения вероятности появления неисправности используется внешний фильтрующий элемент.
  2. Засорение каналов гидравлического блока продуктами износа и загустевшим низкокачественным маслом.
  3. Повреждение соединительной проводки между блоками электроники и исполнительными механизмами. Дефект возникает в результате неправильной прокладки трасс или при воздействии агрессивных реагентов.
  4. Течи рабочей жидкости, возникающие из-за старения материала прокладок и сальников. Падение уровня масла негативно влияет на работу агрегата, поэтому владелец должен своевременно менять уплотнительные элементы.
  5. Электронные блоки управления не допускают скачков напряжения в бортовой сети. При повышении напряжения возможно необратимое повреждение компонентов или соединительных жгутов. Электронный контроллер фиксирует неисправности в виде кодов, которые считываются при помощи диагностического компьютера. Расшифровка информации позволяет определить неисправный узел.
  6. На машинах с небольшим клиренсом (например, на Lada Granta 2012 UP или Nissan Note) при движении по проселкам возможно повреждение крышки картера. В результате ухудшается подача масла к исполнительным механизмам и нарушается герметичность контура.
