Первичный датчик давления и ошибка p0842 вариатора додж калибр / джип компас (jatco jf011e cvt)

Ремонт Jatco JF011E

Износ подшипников.

Для увеличения ресурса вариатора необходимо проводить замену фильтра грубой очистки и рабочей жидкости через каждые 40-50 тыс. км пробега. Для слива жидкости и установки нового фильтра снимается поддон картера. Емкость корпуса коробки передач составляет 6-7 л. Фильтрующие элементы поставляются на рынок запчастей в нескольких модификациях, отличающихся длиной трубки для забора масла из поддона. Запрещается установка детали, не предназначенной для используемой на машине коробки передач Jatco.

Поврежденный клапан масляного насоса подлежит замене. На рынке запчастей встречаются детали стандартного размера и элементы с увеличенным диаметром. Стандартный клапан используется при восстановлении насоса с легкими повреждениями. При ремонте изношенной помпы пользуются изделием с увеличенными размерами. Допускается установка насосов, прошедших капитальный ремонт в заводских условиях.

При необходимости замены ремня на рынок запчастей поставляются стандартная деталь из 10 лент и усиленный вариант, набранный из 12 лент. Обе модификации выпускаются компанией Bosch и имеют каталожные номера 901066 и 901047. Встречается ремень Bosch 901083, собранный из 10 лент, который создан для вариаторов Aisin K11*. Деталь может применяться в коробках Jatco без доработок. Использовать китайские аналоги, отличающиеся пониженной стоимостью, не рекомендуется из-за низкого качества металла.

В конструкции коробки есть металлический кронштейн, удерживающий ремень в заданном положении. В процессе эксплуатации рабочая поверхность детали изнашивается. Производитель не поставляет деталь на рынок запчастей, изделий от альтернативных поставщиков также не существует. При ремонте вариатора используется элемент, снятый с другой коробки и имеющий большой остаточный ресурс.

Устранение ошибки

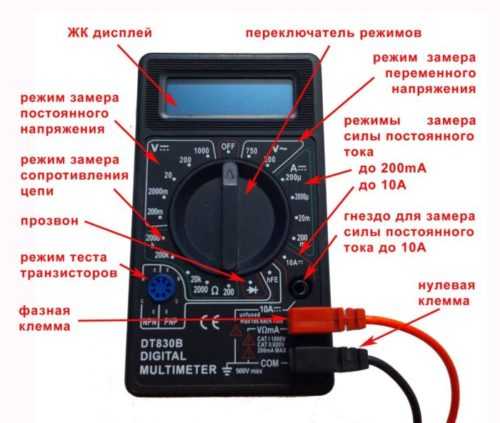

Возьмите мультиметр и переведите его в режим измерения сопротивления.

  • Как правило, нужно проверять исправность клапана. Если на мультиметре нет 7−12 Ом, скорее всего, он неисправен. Всегда проверяйте цепь от электромагнитного клапана до блока управления (ЭБУ).
  • Проверьте все заземления на двигателе.
  • Также очистите и затяните все клеммы жгута проводов от клапана до ЭБУ. Эти контакты должны быть плотно соединены и смазаны смазкой, чтобы обеспечить полный электрический контакт. Вибрация двигателя может ослабить где-нибудь контакт. Любые проблемы с проводкой или соединениями могут вызвать P0021. Это не означает, что сам клапан является проблемой.
  • Сначала проверьте сопротивление исправного клапана. У большинства будет только два контакта и сопротивление в пределах 7−12 ом.
    Вы можете поменять местами клапана с разных распредвалов, чтобы убедиться в исправности соленоида. Клапана с впускного и выпускного распредвалов взаимозаменяемы. В случае неисправности клапана ошибка поменяется на P0014.
  • Выход из строя соленоида VVC или VCT обычно происходит из-за засорения масла.

Электрика

Додж Калибр – машина донельзя напичканная электроникой, отслеживает чуть ли не каждую сгоревшую лампочку. Основной пучок проводки, подверженный воздействию окружающей среды и наиболее часто страдающий от аварий, реагентов и горе-мастеров, находится спереди слева под передним крылом. Очень многие ошибки прячутся за одним индикатором Check Engine, раскрыть суть которых может только комплексная компьютерная диагностика, проведённая специалистом: именно по характеру появления диагностических кодов, их совокупности и состоянию автомобиля на момент регистрации нештатной ситуации опытный мастер-диагност с очень большой долей вероятности может указать на причину неисправности

Очень важно знать специфику самого автомобиля, что помогает на лету находить неисправность, тем не менее временами попадают действительно крепкие орешки

Покупать ли б/у и сколько он стоит

Подержанным считается вариатор JF011E от 50 тыс. км. Трансмиссии поставляются организациями, осуществляющими разборку поврежденных или списанных автомашин. Часть коробок привозится под заказ с территории Японии и государств Юго-Восточной Азии. Если владелец автомобиля приобретает коробку Jatco с небольшим пробегом (30-40 тыс. км), то цена агрегата возрастает до 100-120 тыс. руб.

При покупке подержанного агрегата существует риск получить коробку, которая эксплуатировалась в жестких режимах. Визуально проверить состояние узлов трансмиссии невозможно, поэтому приходится ориентироваться только на заявленный продавцом пробег. Для желающих перестраховаться предлагаются агрегаты, прошедшие восстановительный ремонт. Новые вариаторы JF011E поставляются только под заказ, стоимость узла превышает 300 тыс. руб.

Типичные проблемы с вариатором

При эксплуатации вариатора JF011E возникают нарушения работы из-за перегрева агрегата. Повышенная температура негативно влияет на электрический привод регулировки передаточного отношения. Дополнительной проблемой является засорение клапана масляного насоса, происходящее из-за несвоевременной замены рабочей жидкости и фильтрующих элементов. Вариатор не предназначен для длительной работы на высоких скоростях и резких ускорений, поэтому у водителей с агрессивным стилем вождения коробка выходит из строя раньше положенного срока.

Перегрев

Для охлаждения коробки не предусмотрен дополнительный радиатор. При нормальных условиях эксплуатации картер и детали охлаждаются потоком воздуха, проходящего через моторный отсек. Но при движении со скоростью выше 140 км/ч в летнее время трансмиссия перегревается, что вызывает разрушение силового привода конусов и компонентов подачи масла.

Поломка редукционного клапана масляного насоса

Редукционный клапан jf011e cvt.

Масляная помпа высокого давления роторного типа оснащается редукционным клапаном, который заклинивает в промежуточном положении из-за попадания продуктов износа. Падение давления в системе приводит к ускоренному истиранию рабочих поверхностей конусов и элементов пластинчатого ремня. Владелец автомашины замечает неисправность по рывкам и подергиваниям, возникающим в процессе равномерного движения или разгона.

Поломка степ-мотора

При поломке электрического шагового мотора коробка работает с постоянным передаточным отношением, не реагируя на нажатие педали газа. Причиной выхода из строя элемента является перегрев или естественный износ компонентов (ресурс детали не более 150 тыс. км). Запрещается проверять работоспособность узла подачей напряжения на контакты, мотор работает от переменных импульсов тока, генерируемых блоком управления коробкой. Вместо изношенного степ-мотора ставится новый узел или двигатель, прошедший восстановительный ремонт (версия ребилд).

Неисправности с подшипниками

В конструкции коробки применены радиальные шариковые и роликовые подшипники качения. Роликовые элементы используются в наиболее нагруженных точках, поскольку выдерживают повышенные динамические и статические нагрузки. Износ тел качения и беговых дорожек происходит в силу естественных причин и из-за попадания продуктов разрушения ремня и конусов.

Особенности эксплуатации

Требования, предъявляемые производителем к эксплуатации коробки Jatco JF011E:

  1. Сменный картридж фильтра тонкой очистки подлежит замене через каждые 30 тыс. км пробега. При длительной эксплуатации продукты износа ремня и конусов забивают поры элемента, снижая эффективность работы.
  2. Запрещаются резкие ускорения и торможения до прогрева рабочей жидкости до температуры 65°С. При пониженной температуре масло не обеспечивает смазки пластин ремня и поверхности конусов. При резком наборе оборотов происходит истирание поверхностей, что негативно влияет на срок службы рабочей жидкости, фильтров и трансмиссии.
  3. Необходимо периодически (через каждые 6 месяцев) визуально оценивать состояние масла, при потемнении жидкость подлежит замене.
  4. На части машин используется штатный радиатор коробки, который располагается перед теплообменником системы охлаждения. Для снижения засорения сот пылью и пухом применяется установка мелкоячеистой сетки, которая ставится в окно воздухозаборника.
  5. Если автомобиль эксплуатируется в условиях города, то рекомендуется ввести в конструкцию трансмиссии дополнительный теплообменник для охлаждения масла. В конструкции радиатора предусмотрен термостат, не позволяющий переохлаждать жидкость в зимнее время. Радиатор выведен перед теплообменниками системы охлаждения двигателя и кондиционирования воздуха. Для монтажа дополнительного радиатора применяется модернизированный адаптер с 4 выводами (располагается на картере трансмиссии).
  6. Не рекомендуется длительно двигаться со скоростью выше 150 км/ч.
  7. Запрещены попытки выехать из снега или грязи путем резкого переключения вариатора из режима движения вперед в режим движения назад. При переводе селектора следует делать паузы в положениях, дожидаясь остановки автомашины. При несоблюдении требования разрушаются шлицы в соединении муфты планетарного редуктора.

Эксплуатация jf011e cvt.

Что означает ошибка P0705?

Ошибка P0705 говорит о том, что есть проблема с датчиком положения селектора АКПП. Когда блок управления коробкой передач (transmission control unit — TCM) получает неисправный сигнал от этого датчика, он отправляет сигнал об этом на блок управления двигателем (engine control unit — ECM). Загорается лампочка Check Engine.

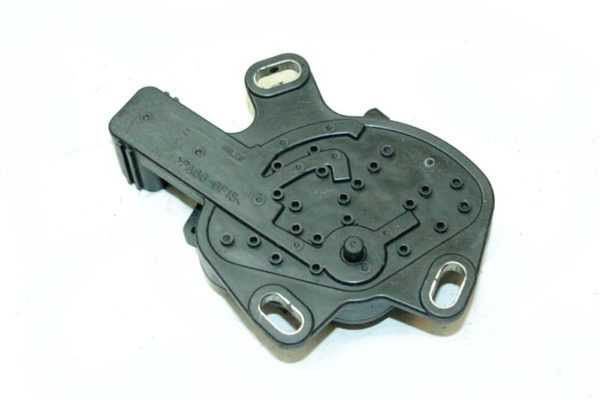

Датчик положения селектора АКПП

От рычага переключения передач идут провода, которые управляют передачами на трансмиссии. Вместо датчика, расположенного непосредственно на рычаге переключения передач (в зависимости от модели автомобиля), датчик может быть расположен на коробке передач.

Датчик сообщает блоку управления АКПП, в каком положении находится коробка передач: в нейтральном, в режиме парковки, движения и т. д.

Конструкция и ресурс

Конструкция  jatco jf011e.

Коробка оснащена конусными шкивами, по которым перемещается металлический пластинчатый ремень. Регулирование передаточного отношения осуществляется при помощи электрического степ-мотора. Для работы передачи заднего хода использован планетарный редуктор. Заявленный производителем ресурс превышает 200 тыс. км, но при нерегулярной замене жидкости и агрессивной манере езды детали трансмиссии выходят из строя при пробеге до 100 тыс. км.

В картер коробки залита рабочая жидкость, которая подается помпой высокого давления к нагруженным узлам. Для управления работой агрегата используется электронный контроллер, регистрирующий снижение рабочих характеристик жидкости. После заливки свежего масла необходимо обнулить показания (при помощи диагностического компьютера). Для очистки масла используется двойная система фильтрации (со сменными элементами). Для прогрева жидкости используется теплообменник, подключенный к системе охлаждения двигателя.

В конструкции коробки предусматривается гидравлический трансформатор. Узел размещается между маховиком двигателя и первичным валом коробки передач. Трансформатор обеспечивает плавную передачу крутящего момента и снижает нагрузку на пластинчатый ремень и конические шкивы.

Как диагностировать код ошибки P0705

Это руководство по быстрой диагностике кода P0705. Мы опишем, как автомеханик будет устранять неисправность. Это руководство может потребовать некоторых навыков в электрике автомобиля и некоторых инструментов.

Если у вас мало знаний об автомобилях, вы всё равно можете прочитать это, чтобы получить представление, как это делается.

Подключите автомобильное зарядное устройство

Прежде чем приступить к устранению неполадок, всегда следует подключать зарядное устройство. При включенном зажигании существует риск разрядки аккумулятора.

Низкое напряжение может привести к появлению других несвязанных кодов неисправностей, которые могут сбивать с толку. Если не повезёт, это также может привести к повреждению блоков управления и другой электроники.

Подключите OBD2 сканер

Сканер OBD2, который может считывать данные блока управления коробкой передач значительно упрощает поиск неисправностей. Большинство более дешевых из них могут читать только общую память кодов ошибок двигателя.

Проверьте, совместим ли сканер OBD2 с вашей моделью автомобиля и может ли он прочитать блок управления коробкой передач, прежде чем купить его.

Проверьте сигнал от датчика селектора АКПП

На OBD2 сканере перейдите в параметры в реальном времени (live data) блока управления коробкой передач. Проверьте сигнал от датчика селектора.

Когда селектор находится в каком-либо положении, вы должны получить соответствующее значение от датчика. Проверьте все положения, чтобы убедиться в правильности показаний.

Во многих автомобилях вы также можете проверить это значение в блоке управления двигателем. Если возможно, проверьте это, чтобы убедиться в правильности соединения между блоком управления двигателя и блоком управления коробкой передач.

Отрегулируйте датчик селектора

Во многих случаях возможна настройка датчика, и это может решить проблему. Со временем датчик изнашивается и может нуждаться в регулировке. Вы можете ослабить два или три болта и повернуть весь датчик.

Поверните датчик и проверьте значения, полученные с помощью сканера OBD2. Попробуйте отрегулировать его так, чтобы ручка переключения передач соответствовала значению датчика.

Измерение проводки

Если настройка датчика не помогла, необходимо измерить проводку к датчику. Проверьте, нет ли коррозии в разъёма. Для проверки проводов вы должны использовать мультиметр. Понадобится электрическая схема подключения для вашей модели автомобиля.

В большинстве случаев в датчике имеется 4-6 контактов. Когда выбрана какая-либо передача, в датчике заземляется соответствующий контакт, и блок управления коробкой передач зарегистрирует этот сигнал. Тем не менее, всегда нужно находить схему подключения для вашего автомобиля.

Вы также можете проверить наличие коротких замыканий или обрывов с помощью цифрового мультиметра, если у вас есть схема подключения. Чтобы найти схему подключения, можно поискать в Яндексе или Гугле.

Заменить датчик

Если вы измерили все провода, и регулировка не помогла, вам следует заменить датчик селектора АКПП. После замены датчика необходимо выполнить новую настройку с помощью сканера OBD2, чтобы убедиться в его исправности.

После регулировки сотрите коды неисправностей и покатайтесь, чтобы убедиться, что все работает правильно.

Что означает P0021?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к транспортным средствам, оснащенным OBD-II, включая, автомобили Toyota, VW, Ford, Dodge, Honda, Chevrolet, Hyundai, Audi, Acura и т. д.

Код P0021 относится к компонентам системы регулировки фаз газораспределения (VVT — variable valve timing или VCT — variable camshaft timing). VVT — это используемая в двигателе технология, которая позволяет ему получить большую мощность или эффективность в разных режимах работы.

Система регулировки фаз газораспределения состоит из нескольких различных компонентов, но P0021 относится конкретно к фазам распредвала. В случае, если синхронизация распредвала превышает установленный предел, загорится лампочка Check Engine и установится код неисправности P0021.

Распределительный вал «А» — это впускной, левый или передний распредвал. Код ошибки P0021 в основном совпадает с кодом P0011, за исключением того, что эта ошибка относится к банку 2, а не банку 1.

Как устранять ошибку P0110?

Схема датчика температуры впускного воздуха простая — там всего два провода, идущие от ЭБУ к датчику IAT.

Подключите автомобильное зарядное устройство

Первым делом нужно подключить автомобильное зарядное устройство. Во время диагностики зажигание автомобиля обычно включено, и это может привести к разрядке аккумулятора. Низкое напряжение батареи может привести к появлению других кодов неисправностей, что запутает ситуацию. Таким образом, лучше всего подключить автомобильное зарядное устройство.

Подключите OBD2 сканер

При диагностике ошибок важно иметь сканер OBD2. Это устройство бывает двух типов — обычный адаптер и сканер для расширенной диагностики

С помощью сканера OBD2 вы можете легко считать ошибку, а также использовать встроенные функции для чтения и записи данных двигателя и других систем.

Проверьте обрыв цепи

Проверьте проводку и соединения вокруг датчика IAT

Обратите внимание, что проводка находится близко к цепям высокого напряжения, что может быть источником проблем. Плохое заземление также вызывает неисправность

Проверьте входное напряжение датчика

Используя сканер OBD2, проверьте датчик IAT и убедитесь, что он имеет на входе 5 Вольт. Если показания колеблются или не близки к 5 Вольтам, значит датчик нуждается в замене.

Проверьте эталонное напряжение на ЭБУ

После того как вы убедились, что есть проблема с входным напряжением 5 Вольт, проверьте опорное напряжение на разъёме ЭБУ. Если на контроллере напряжение 5 Вольт, а на датчике — нет, значит есть обрыв в проводке от блока управления до датчика.

Причины P0110

В зависимости от года выпуска, марки и модели код неисправности P0110 может иметь несколько причин. Вот некоторые из наиболее распространенных.

  • Неисправный датчик IAT. Как и все твердотельные компоненты, датчик может перестать функционировать должным образом из-за производственного брака или повреждения.
  • Загрязнение датчика. Если датчик IAT загрязнен, например, из-за плохо установленного воздушного фильтра или чрезмерной вентиляции картера (PCV), он может выйти из строя или не реагировать достаточно быстро на изменения температуры.
  • Неправильная установка. Датчик IAT должен быть полностью в потоке воздуха на впуске двигателя. Если датчик соприкасается с металлической поверхностью, например, установленный во впускном коллекторе, это может привести к его разрушению или потере реакции на изменения температуры.
  • Неисправность проводки. Это может быть повреждение в жгуте проводов, в разъёме.

Диагностика кода неисправности P0110 не является особенно сложной задачей. Сам датчик прост в эксплуатации, что облегчает его проверку. С другой стороны, если вам нужно проследить обрыв или короткое замыкание в жгуте проводов, это потребует времени и терпения.

В зависимости от года выпуска и модели автомобиля стоимость датчика может быть невысокой. Но если он является частью датчика MAF (ДМРВ), это значительно повысит цену.

Где применяется

Коробка встречается на автомашинах:

  1. Nissan моделей Qashqai, Sentra, Teana, Tiida, X-Trail и Murano. Техника оборудована двигателями с искровым зажиганием рабочим объемом 1,6/1,8/2,0/2,5 л.
  2. Renault Megane, Scenic и Koleos. Коробка используется с 2007 г., ставится в паре с бензиновыми моторами рабочим объемом от 1,6 до 2,5 л, а также с полуторалитровым дизелем.
  3. Samsung SM3, SM5 и QM5 предназначены для рынка Южной Кореи. На технике применяются бензиновые агрегаты объемом 1,6-2,5 л.
  4. Mitsubishi Lancer, Galant и Outlander с 4-цилиндровыми моторами рабочим объемом от 1,8 до 2,4 л.
  5. Citroen C-Crosser и одноплатформенном Peugeot 4007 с двигателем, имеющим объем 2,4 л.
  6. Suzuki Kizashi с силовым агрегатом 2,4 л. Автомобиль стал последним, на котором применялась коробка JF011E, последние экземпляры седана покинули конвейер в 2014 г.
  7. Dodge Caliber и одноплатформенном Jeep Compass оснащены моторами объемом 2 и 2,4 л.

Что означает код P0110?

Код P0110 генерируется, когда блок управления ЭБУ (PCM) обнаруживает неисправность цепи датчика температуры воздуха на впуске.

Датчик IAT (температура воздуха на впуске) представляет собой термистор, его сопротивление изменяется в зависимости от температуры впускного воздуха. Обычно датчик IAT находится во впускном воздуховоде, но в некоторых автомобилях его можно найти во впускном коллекторе.

Датчик IAT передает важную информацию в ЭБУ, с помощью которой он управляет такими параметрами, как соотношение воздух / топливо, момент зажигания и другие подобные характеристики.

Обычно это двухпроводный датчик с опорным напряжением 5 Вольт от контроллера и проводом заземления. Сопротивление датчика изменяется при прохождении через него воздуха.

Если воздух холодный — сопротивление увеличивается и генерируется сигнал более высокого напряжения. Если воздух теплый — сопротивление датчика снижается и выдается сигнал низкого напряжения. Блок управления отслеживает это изменение сопротивления, и если он обнаруживает отклонение, выходящее за пределы нормального рабочего диапазона, генерируется код неисправности P0110.

Ремонт

Первым делом сливаем масло из вариатора. Так как производитель не предусмотрел сливную пробку в самом поддоне, которая позволяет слить всё до капли, пользуемся боковой.

Слив половины масла вариатора

Снимаем поддон, обследуем на наличие стружки: чистый и опрятный, хотя масло тёмное и меняли его очень давно. Откручиваем блок клапанов.

Вариатор со снятым блоком клапанов

Визуально к ремню вариатора вопросов никаких, выглядит как новый.

Вид на ремень вариатора Додж Калибр

До первичного датчика давления масла в вариаторе прозваниваем два шлейфа: первый идёт от 22-pin разъёма, второй находится непосредственно на блоке клапанов и расходится на датчики.

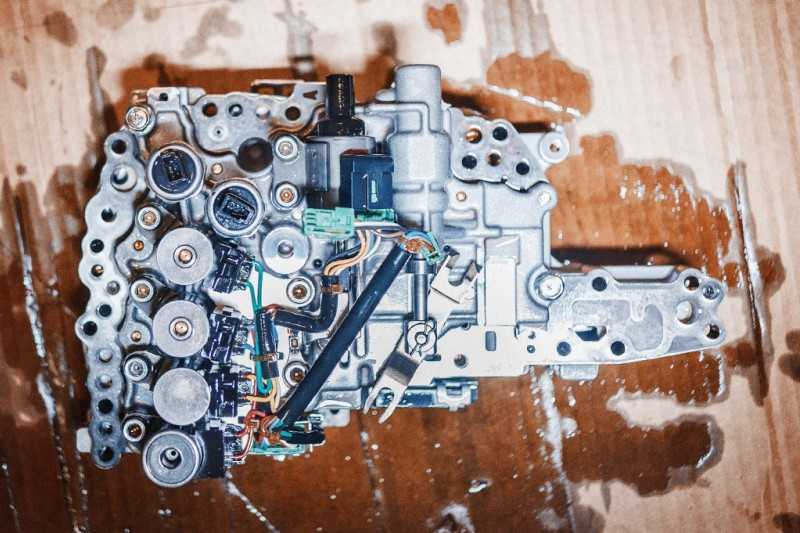

Блок клапанов (вид сверху)

Все шлейфы целые, без повреждений, прозваниваются без нареканий. Проверяем сами датчики, благо они идентичные: вторичный датчик показывает устойчивые показания, а первичный – пляшет, выдавая хаотичный набор данных. Корень зла найден.

Основной (первичный) датчик давления масла в вариаторе

Дело остаётся за малым: меняем датчик на новый и планомерно собираем всё обратно. Ставим на место блок клапанов, меняем фильтр поддона вариатора и прокладку поддона вариатора, фильтр маслоохладителя вместе с прокладкой, заливаем новое масло по уровню и снова прогоняем машину через серию тестов. Все ошибки ушли, вариатор переключается плавно, словно только с завода, толчки отсутствуют, и это на машине, которая честно прошла 250 тысяч километров. Достаточно редко встречается такое стечение обстоятельств, когда повреждено практически всё от блока управления вариатором (находится в салоне над левой ногой, на моторном щите): и проводка, и разъём, и сам датчик давления внутри вариатора.
Моем руки и со спокойной совестью отпускаем машину в жизнь радовать нового владельца.

Виновники проблем: 22-pin разъём и датчик давления

Для каких машин подходит?

  • Dodge Caliber
  • Jeep Compass
  • Jeep Liberty
  • Jeep Patriot
  • Mitsubishi Lancer X
  • Mitsubishi Outlander XL
  • Mitsubishi ASX
  • Nissan Qashqai/Qashqai+2
  • Nissan Teana
  • Nissan X-trail

Вывод

P0021 обычно является результатом механической неисправности системы VCT или связанных с ней компонентов, поэтому нет необходимости в электрической диагностике.

Большинство кодов P0021 почти всегда являются результатом плохой замены масла и отсутствия технического обслуживания автомобиля в отношении смазки двигателя.

Обратитесь к руководству по ремонту для конкретного автомобиля, чтобы проверить систему регулирования фаз газораспределения.
