Настройка ближнего света фар калина

Как отрегулировать фары на Ладе Калине своими руками

05.10.2018Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем

Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов

Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.

Корректор фар: устройство и неисправности

Устройство, контролирующее и регулирующее положение световых приборов автомобиля, называется корректор фар. Допускается регулировка фар на Калине, используя:

ручной корректор фар Калины;
электрокорректор фар.

Принцип работы в обоих случаях схож, отличие в одном. Первый вариант предполагает осуществлять коррекцию при помощи регулятора, установленного в салоне автомобиля. Водитель собственноручно изменяет наклон автомобильного освещения. Электрокорректор работает автоматически: в зависимости от расположения машины устройство меняет угол наклона оптики.Возможные неполадки:

Неточность датчика. Поломка кронштейна приводит к сбою показателей синхронизатора отслеживающего элемента.
Закисание контактов. Из-за сниженной проводимости электропровода устройство начинает сбоить.
Заводская недоработка. Из электрокорректора выпадает регулирующий элемент.

Как отрегулировать фары

Регулировка фар на Ладе Калине не требует сложных манипуляций и специального знания. Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек. Необходимо заменить потемневшие лампы, отрегулировать давление (оно должно быть одинаково для каждой стороны машины).Инструментарий для проверки и корректировки световых огней на Ладе Калине:

рулетка, достаточно 5 метров;
лист картонный или фанера крупных размеров;
ключ на 6 граней пятимиллиметровый;
груз не менее 75 кг;
ручка (карандаш);
непрозрачный текстиль (кусок черной ткани).

Этапы регулировки осветительных приборов Лады Калины:

Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.

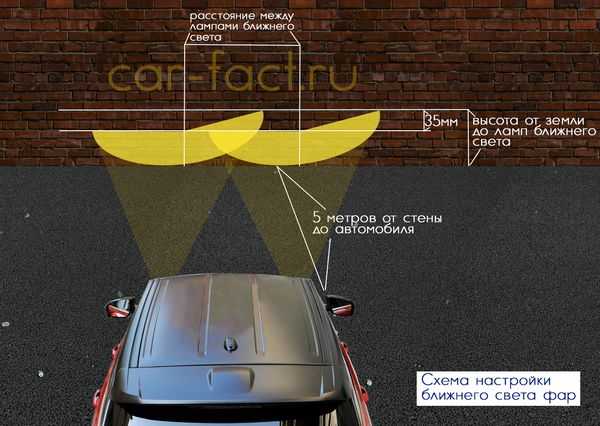

Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине

Граница потока света должна располагаться на полметра ниже уровня фар.Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта.Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Автомобильная фара запотела: что необходимо делать для удаления конденсата из внутренней полости прибора

Существует два способа удаления конденсата из светового агрегата, классифицирующихся по времени осуществления:

быстрый – при котором демонтаж прибора не производится;
медленный – осуществляется процедура снятия устройства и, возможно, его последующая разборка.

Быстрый способ (временный)

Бывают ситуации, когда фара внезапно запотела и надо что-то делать, поскольку автомобиль крайне необходим для передвижения, а производить ремонт нет времени.

Решить проблему можно только быстрым путем. Для этого необходимо включить ближний и дальний свет фар на определенный промежуток времени. Величина последнего зависит от плотности скопившегося конденсата и занимает от 10 мин и более.

Следует отметить весомую особенность быстрого способа удаления влажных участков: метод является лишь временным решением проблемы, поскольку причина остается не устраненной.

Данную технологию также применяют в случае обнаружения микроотверстий в стекле фары ввиду отсутствия последнего в розничной продаже. Высушив данным методом внутреннюю полости и заклеив скотчем дефект, можно избавится от неисправности на относительно длительный срок.

Медленный способ, или Кардинальные меры устранения причины

Второй же способ предусматривает обнаружение причины, почему запотевает введенная в эксплуатацию фара и дальнейшее исключение фактора, нарушающего герметичность устройства. Если проблема кроется в повреждении монолитного слоя герметика, необходимо в требуемом месте нанести дополнительный слой силикона.

В данном случае дальнейшая разборка аппарата, как правило, не требуется, а аккумулированная внутри влага или небольшое количество воды удаляются следующими способами:

подавать теплый воздух в фару бытовым феном;
поместить прибор в духовку с минимально установленной температурой (до 80 градусов по Цельсию);
положить аппарат стеклом на теплое место.

Приняв решение заменить рассеиватель или удалить большое количество воды из внутренней полости прибора, необходимо демонтировать стекло или пластик. Облегчить проведение демонтажа поможет нагрев изделия в месте стыка строительным феном либо повышение температуры всего аппарата в духовке в течение 5-10 мин. (температура – около 200 градусов по Цельсию).

Разобрав фару, не следует касаться поверхностей отражателя и внутренних плоскостей стекла/пластика. Для удаления пыли достаточно легко протереть поверхности сухой чистой тряпочкой.

Сборка осуществляется в следующей последовательности:

наносится новый слой герметика;
компоненты фары предварительно соединяются;
аппарат проходит термообработку в печи или феном около 5 минут при температуре около 200 градусов по Цельсию;
производится окончательная стяжка стекла/пластика и корпуса фары.

Широко распространены следующие проблемы: фара вдруг запотела после смены компонентов и что делать, если конденсат появился после смены ламп в холодном и влажном помещении. Рекомендации здесь две: прогреть корпус естественным путем или открутить крышки, открывающие доступ к фарам на несколько часов.

Регулировка дальнего света фар калина 2

Для выполнения работы потребуется помощник, а также:

— ровная горизонтальная площадка (желательно возле стены дома, забора или ворот);

— рулетка длиной 5 м;

— лист картона (чтобы прикрыть фару при регулировке).

Регулировку желательно выполнять в темное время суток. Автомобиль должен быть в снаряженном состоянии (полностью заправлен и без дополнительного груза). Таккакнайти подходящую поверхность в качестве экрана непросто, проще для этого использовать фанерный щит размером 1×2 м с нанесенной на него разметкой. При этом необходимо подготовить упор или подставку, чтобы установить щит вертикально.

Последовательность выполнения

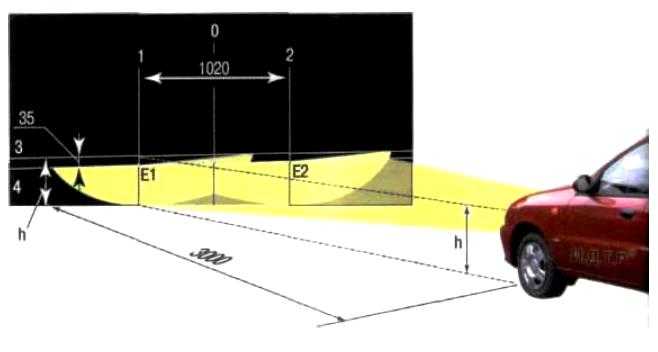

Схема разметки экрана для регулировки света блок-фар: А — вертикальная лшшя, обозначающая расположение центра лампы ближнего света левой блокфары; В — вертикальная линия, обозначающая расположение лампы ближнего свега правой блок-фары; С — горизонтальная линия, обозначающая расположение ламп ближнего/дальнего света фар; D — линия, обозначающая высоту подъема горизонтальной границы пучков света; О — осевая линия; I — расстояние между ламнами ближнего света блок-фар; h — расстояние от поверхности площадки на которой установлен автомобиль до центра ламп ближнего света фар

1. Устанавливаем автомобиль на ровную горизонтальную площадку перпендикулярно поверхности, выбранной в качестве экрана, и на расстоянии 5 м от нее.

2. Размечаем экран согласно рисунку.

Необходимые замеры можно сделать с помощью рулетки.

3. Проверяем давление в шинах, при необходимости доводим его до нормы.

4. Поворачиваем ручку привода элктрокорректора фар в положение О, соответствующее минимальной загрузке автомобиля.

5. Помощник садится на сиденье водителя. После чего энергично качаем автомобиль сбоку для самоустановки подвески.

6. Включив ближний свет фар, закрываем листом картона одну из блок-фар, например правую.

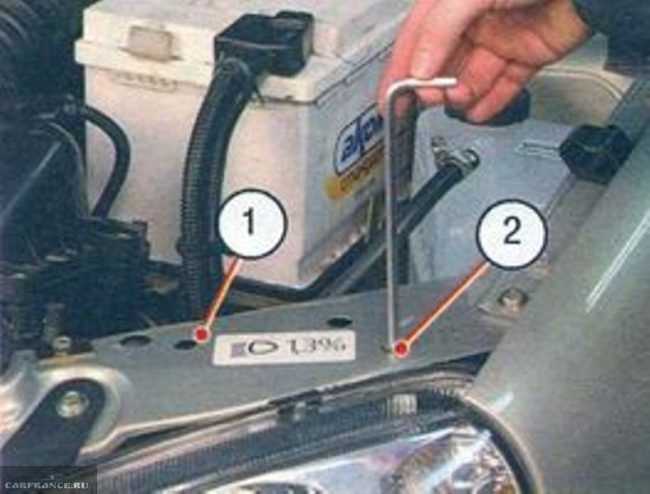

7. Шестигранным ключом на 6 мм вращая регулировочный винт 1 левой блок-фары, подводим горизонтальную границу пучка света к линии D, а затем, вращая регулировочный винт 2, совмещаем излом границы пучка света с линией А.

В фарах Лада Калина 2 применена так называемая оптика прозрачных стекол. Рассеиватель фары абсолютно прозрачен и не имеет никаких элементов для организации светового потока, так как эту функцию выполняет отражатель. Фары оснащены электрокорректором, который позволяет с места водителя регулировать по высоте направления световых пучков фар в зависимости от загрузки автомобиля. Расскажем про проверку и регулировку света фар Лада Калина 2 более детально..

Потребуется: крестовая отвертка, плотный материал, автомобиль должен быть с полным топливным баком, довести до нормы давление в шинах.

Для точной регулировки направления света фар рекомендуется обращаться в сервисный центр. Без соответствующего оборудования своими руками можно выполнить только примерную проверку и регулировку света фар.

Порядок действий:

Установить автомобиль перпендикулярно гладкой стене (например, в гараже) на расстояние 3 метра.
Положите на водительское сиденье груз массой 75 кг или попросите помощника сесть на сиденье.
Разместите на стене экран, как показано на рисунке.
Линия 0 должна проходить по продольной плоскости симметрии автомобиля.
Линии 1 и 2 должны проходить по центрам ламп ближнего света.
Измерьте расстояние от центров фар до пола. Это будет расстояние h на экране.
Установить регулятор электрокорректора в салоне автомобиля в положение с нагрузкой одного водителя.
Закрыть плотным материалом одну фару.
Включаем ближний свет фар и проверяем расположение световых пятен.

Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора. Один винт отвечает за корректировку светового пучка по горизонтали, другой — по вертикали.

Фары на Лада Калина 2 считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Аналогичным образом проверяем и регулируем вторую блок фару.

Такая процедура как регулировка фар автомобиля является весьма ответственным мероприятием. Она выполняется специалистами в соответствующей мастерской или своими руками при наличии достаточного опыта и подходящих условий. И многих владельцев авто интересует, как отрегулировать фары. Перед началом выполнения регулировочных действий рекомендуется ознакомиться с конструктивными аспектами головной светотехники в модели Лада Калина.

Как отрегулировать фары

Инструментарий для проверки и корректировки световых огней на Ладе Калине:

рулетка, достаточно 5 метров;
лист картонный или фанера крупных размеров;
ключ на 6 граней пятимиллиметровый;
груз не менее 75 кг;
ручка (карандаш);
непрозрачный текстиль (кусок черной ткани).

Этапы регулировки осветительных приборов Лады Калины:

Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине. Граница потока света должна располагаться на полметра ниже уровня фар.

Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта

Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.

В процессе эксплуатации автомобиля возникает эффект, когда фары немного опускаются. Это случается из-за того, что на неровных дорогах возникает вибрация по кузову, которая передается всем крепежным элементам. Это простой закон физики. Так, на Ладе Калине регулировка положения фар проводится достаточно легко.

Видео о регулировке фар на Калине:

Как снять фару на Калине 2: регулировка, настройка и замена лампы ближнего света

Проверка и регулировка фары, замена лампы ближнего света на Ладе Калине-2

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
Отключают обе клеммы от контактов лампы;
Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды. тогда всё выглядело бы сложнее.

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

Центры пучков должны оказаться на линиях AE, BE;
Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Принцип работы

Прежде чем своими руками браться и устанавливать купленный комплект ПТФ на автомобиль, следует разобраться в принципах работы противотуманок, а также выяснить, что по данному вопросу рекомендует автопроизводитель.

Технические требования

Действующие правила предписывают, что противотуманные фары должны работать только с габаритными огнями или ближним светом фар (см. также статью Схема проводки ВАЗ 21099: карбюратор с «Евро» панелью). В первую очередь это обусловлено действующими требованиями безопасности дорожного движения.

Второй момент, на который следует обратить внимание – место установки, определяемое положениями ГОСТ 8769-75:

От дороги – не ниже 250 мм;
От внешних габаритов – не ближе 400 мм.

Согласно требований ГОСТ 8769-75, ПТФ должны вписываться в указанные габариты

Технические особенности

В настоящее время существуют два основных типа ПТФ, применяемых на Лада Калина, у которых:

Формирование светового пятна осуществляется на стекле фары благодаря нанесенным на него рискам. Такие ПТФ считаются классическими и в обиходе называются – фара с отражателем;
Формирование светового пятна осуществляется в выпуклой (параболической) линзе, установленной вместо стекла. Считается более прогрессивной, поскольку комплектуется галогеновыми или ксеноновыми лампами. В обиходе называются линзованными.

Линзованные противотуманные фары для Калины

Что такое и как работает гидрокорректор

Гидрокорректор фар установлен на Гранте с завода. Это устройство регулирует фары выше-ниже в зависимости от загруженности автомобиля.

Регулировать нужно самому – автоматической настройки нет.

Управление корректором находится под рукояткой включения света. Положение 0 соответствует автомобилю с одним человеком – водителем.

Чем больше загружена машина, тем выше должно быть значение гидрокорректора.

Принцип работы:

рукоятка управляет цилиндром гидрокорректора;
цилиндр регулирует давление в гибких трубках, которые идут к толкателям;
толкатели установлены в фарах – чем выше давление в трубках, тем сильнее жидкость внутри толкателя давит на шток;
положение штока глубже/дальше отвечает за регулировку фары выше/ниже.

Что делать, если гидрокорректор сломался

Сразу обе либо одна фара перестала реагировать на гидрокорректор? Скорее всего у вас сломался толкатель.

По регламенту весь механизм гидрокорректора меняется в сборе и не ремонтируется. Цена от 400 до 1000 рублей. Артикул для заказа: 21903718010.

Если хотите починить толкатель, есть два пути.

Таблица 1. Варианты починки толкателя корректора фар.

Вариант 1 – варварский.

Без последующей регулировки.

Вынимаем неисправный толкатель из фары;
Согрев для эластичности трубку снимаем толкатель с нее;
Со стороны трубки под углом закручиваем саморез – чем глубже, тем сильнее будет выпирать шток;
Регулируем длину самореза до получения желаемого результата.

Вариант 2 – гуманный. Возвращаем корректор в полное рабочее состояние.

Вынимаем неисправный толкатель из фары;
Согреваем трубку и аккуратно снимаем ее с толкателя;
Пробуем двигать шток плоскогубцами — толкатель не работает , если в нем мало жидкости и нет нужного давления;
Если шток двигается – шприцом с иголкой докачиваем в толкатель тосол, собираем систему обратно.
Шток не двигается – закачиваем шприцом небольшое количество тосола в толкатель, пробуем разработать шток. Добавляем тосол до нужного уровня.
Оптимальный уровень жидкости в толкателе определяем опытным путем либо сравнив с рабочим корректором.

Комплект корректора стоит порядка 700 рублей – может быть проще его заменить

Как заменить гидрокорректор на электромеханический

Хочется заменить гидро на электрокорректор (ЭМКФ)? Процесс несложный, так как есть готовые решения с завода.

Артикул: ЭМКФ-41. Цена 2000-3000 рублей.

Для замены нужны только прямые руки – в зависимости от производителя ЭМКФ:

демонтируем старый гидрокорректор;
на место цилиндра устанавливаем новый блок управления корректором – проводку кидаем согласно инструкции;
протягиваем провода через резинку, по которой шли трубки гидро;
регуляторы ставим на штатные места в фарах.
