Блок освещения салона

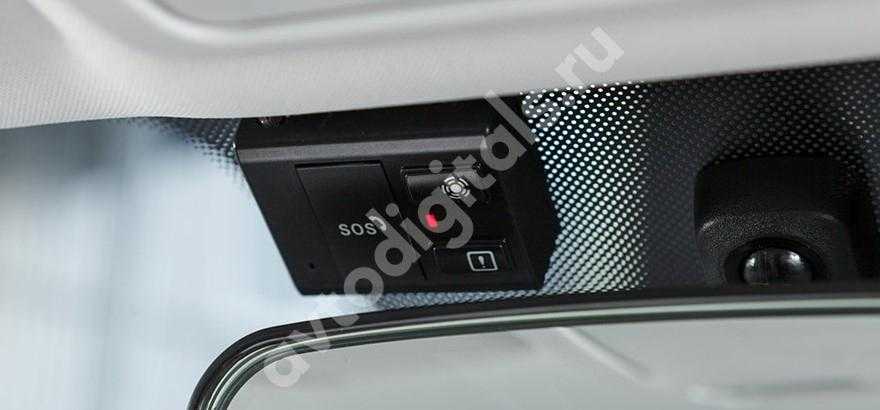

↑ Система диагностики ЭРА-Глонасс и ее неисправности

На комплексе запускается процедура самотестирования, которая определяет ее функциональность. Проверке подлежат работа микрофона, динамика, индикатора, связь с оператором. Перед началом диагностики требуется заглушить двигатель. Затем включается зажигание и остается в таком положении не менее 60 сек. После этого следует троекратное переключение туда и обратно из позиции «включено» на «аксессуары» с интервалом в 5 сек.

Через 15 сек. прозвучит фраза: «Запущена система тестирования». Загорается красным цветом индикатор, обозначенный антенной. Через несколько мгновений из динамика доносится фраза: «Ошибок не обнаружено. Выполняется проверка микрофона и динамика». Затем будет предложено: «Произнесите контрольную фразу». Длительность контрольного сообщения не должна превышать 5 сек. Прозвучит: «Воспроизведение контрольной фразы». Из громкоговорителя будет слышна произнесенная фраза.

Окончание тестирования фиксируется после слов: «Введите результат проверки». После чего поступит подсказка повторно сделать переключение в замке зажигания «включено»-«аксессуары» туда-обратно (интервал не более 3 сек.). Если диагностирование микрофона и громкоговорителя закончилось успешно, то звучит фраза: «Ошибок не обнаружено. Выполняется тестовый вызов». Идет дозвон, после чего водитель информируется, что тестирование терминала прошло успешно, вызов и процедура завершены.

Индикатор, все это время горевший красным цветом, гаснет. Во время диагностики клавиша вызова мигает красным цветом во время дозвона, постоянно горит во время разговора. Мультимедийная система отключается, когда идет голосовое сообщение.

Важно! Неисправности определяются по работе ламп клавиши и индикатора. Чтобы определить работоспособность ЭРА-Глонасс, необходимо выдержать 60 сек

после включения зажигания

Чтобы определить работоспособность ЭРА-Глонасс, необходимо выдержать 60 сек. после включения зажигания.

Если отсутствует связь со спутниками, то подсветка кнопки вызова загорается сначала белым цветом в режиме ожидания, при дозвоне и голосовой связи горит красным. Индикатор не реагирует на включение.

При разряженной батарее и отсутствии зажигания клавиша загорается сначала белым, а потом красным. Индикатор не включается.

Если отсутствует связь с оператором, клавиша и индикатор горят красным.

О неисправности компонентов системы можно понять по красной подсветке кнопки SOS и миганию индикатора в красном диапазоне.

Частые вопросы

С помощью нашего адаптера Вы подключаетесь к плафону освещения салона. Следовательно, питание на видеорегистратор или на другое устройство будет подаваться и отключаться, так же как и на плафон. У всех автомобилей это реализовано по-разному. У некоторых это связано с зажиганием, у некоторых с центральным замком. У некоторых автомобилей питание на плафон подается постоянно. Но Вы можете проверить, как это будет работать именно на Вашем автомобиле. Для этого включите плафон освещения в положение постоянного освещения и посмотрите за его поведением при включении зажигания, закрытии/открытии автомобиля.

Подключение к плафону освещения, разумеется, не является официальным способом подключения видеорегистратора. Все что Вы делаете со своим автомобилем, Вы делаете на свой страх и риск. И, теоретически, официальный дилер может использовать факт подключения для того, что бы отказать Вам в гарантийном ремонте электрики. Но огромный плюс подключения нашим адаптером по сравнению с другими способами (скруткой, пайкой) заключается в том, что Вы можете очень легко все демонтировать и привести в исходное состояние перед поездкой к ОД.

Мы не утверждаем, что подключение к плафону освещения это самый правильный и безопасный способ подключения. Мы лишь пытаемся помочь тем, кто выбрал для себя такой способ, сделать это легче, быстрее и возможно несколько правильнее, без скрутки пайки и т.д. В любом случае все, что Вы делаете со своим автомобилем, Вы делаете на свой страх и риск. Тысячи людей используют такой способ подключения видеорегистраторов, радар-детекторов и других устройств. Практика показывает, что это достаточно безопасный и простой способ подключения

Но все же необходимо соблюдать осторожность. Мы не рекомендуем подключать более одного потребителя таким способом

Это может вызвать повышение нагрузки и оплавление штатной проводки автомобиля.

Точки подключения сигнализации Лада Веста

Цепь Цвет провода Полярность Расположение
Питание + 12 Красный + Коричневый разъем блока BCM
Имитация нажатия педали тормоза Зеленой 8 pin +
Питание +12 Красный + Замок зажигания
Зажигание Розово черный +
Стартер Желто голубой +
Концевик вод двери Оранжевый 32 pin Черный разъем блока BCM
Концевик пас двери Оранжево белый 30 pin
Концевик капота Оранжевый 33 pin
Повороты Белый
Концевики задние Зелено белый 40 pin Серый разъем блока BCM
Концевик багажника Розово белый
Отпирание багажника Желтый 31 pin
ЦЗ Впаиваемся в BCM показано на видео ниже.
Ручник Синий Щиток приборов
Бензонасос Зелено черный + Левый порог
Контроль работы двигателя Бело черный, средней толщины импульс Верхний разъем ЭБУ (под капотом)
CAN
Концевики CAN — шина
ЦЗ
Ручник
Паркинг АКПП
Педаль тормоза (контроль)
Зажигание (контроль)
Контроль работы двигателя
CAN — H Желто красный 24 pin Черный разъем блока BCM либо Разъем панели приборов
CAN — L Серый 23 pin

Законность наружной подсветки и штрафы

В нашей стране законы трактуются в пользу трактующего. Формулировки размыты и могут быть интерпретированы двояко. Что нужно знать.

Прямого запрета на установку подсветки днища машины нет. Но есть ряд пунктов, позволяющих придраться к вам и противопоставить им, к сожалению, нечего.

Внесение непредусмотренных изменений в конструкцию автомобиля

Постановление Правительства РФ от 23.10.1993 N 1090 (ред. от 27.08.2018) «О Правилах дорожного движения». Приложение: Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Пункт 7.18.

Получить официально разрешение на установку подсветки нереально (несертифицированный элемент). Наказание за нарушение: предупреждение или штраф 500 рублей.

Это самый лояльный пункт, по которому к вам могут придраться. Зачастую отделаетесь предупреждением.

Нарушение правил установки световых приборов

Под этот пункт вы попадете, устанавливая светодиодную подсветку машины запрещенных цветов.

Согласно ПДД РФ, раздел 3.6. Внешние световые приборы. Запрещается установка:

Если коротко, то разрешено:

  • Спереди только белый, желтый и оранжевый цвет;
  • сзади — подсветка номера только белым, остальное — только красным, желтым или оранжевым.

Нарушение этого пункта ПДД влечет лишение водительского удостоверения на срок от 6 месяцев до года.

Установка без разрешения устройств для подачи специальных световых сигналов

КоАП РФ Статья 12.5. Управление транспортным средством при наличии неисправностей… пункт 4.

Это самый опасный пункт и при желании злобного инспектора, любое дополнительное освещение машины может быть подогнано под эту формулировку. На практике применяется очень редко (если только вы не поставили в радиатор красную мигающую ленту, такой вариант однозначно расценят как спец. сигнал). Оспорить через суд сложно, но можно, заменив наказание штрафом в 500 рублей.

Нарушение предусматривает лишение прав на срок от года до полутора лет, с конфискацией устройств, для подачи сигнала.

Подключение видеорегистратора, антирадара или навигатора в Гранту

В настоящее время дополнительное электрооборудование очень популярно среди автолюбителей. Каждый второй водитель хочет установить видеорегистратор, подключить антирадар или разместить на панели навигатор. Рассмотрим на конкретном примере, как подключить видеорегистратор в ВАЗ 2190.

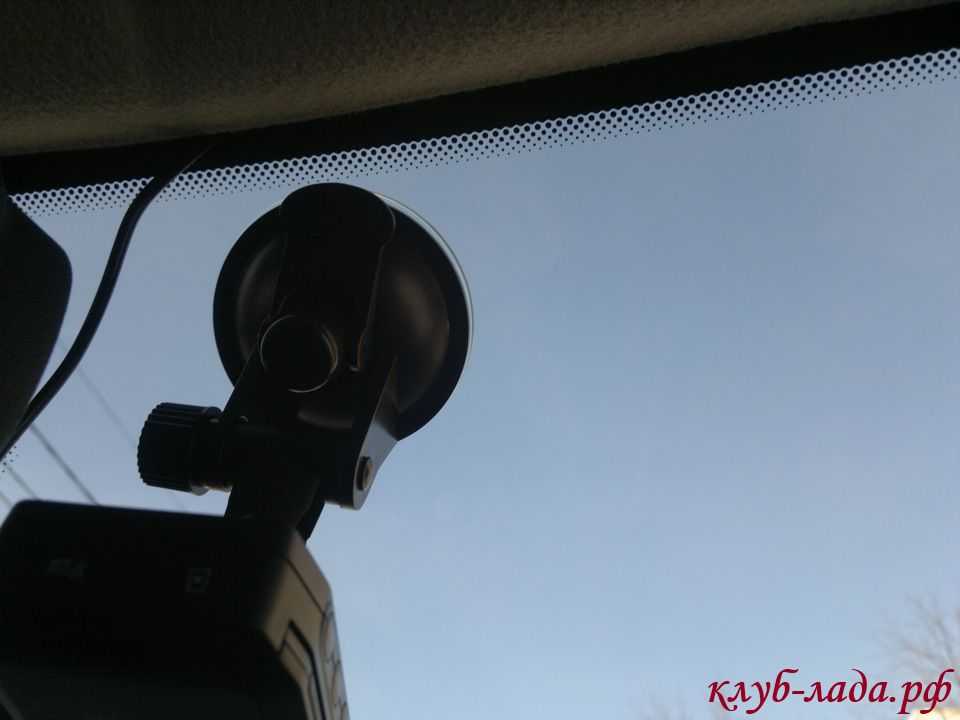

Где установить видеорегистратор (над панелью, либо под зеркалом салона) вопрос не сложный. Подключить новое устройство тоже не проблема, в комплекте можно найти разъем для питания +12В от прикуривателя. Однако, вечно болтающиеся провода понравятся далеко не каждому. Кроме этого, прикуриватель имеет постоянный «плюс» (независимый от зажигания), поэтому придется включать/отключать видеорегистратор каждый раз вручную.

Чтобы избавится от всех этих неудобств, предлагается сделать в Lada Granta автоматическое включение видеорегистратора, и для этого потребуется:

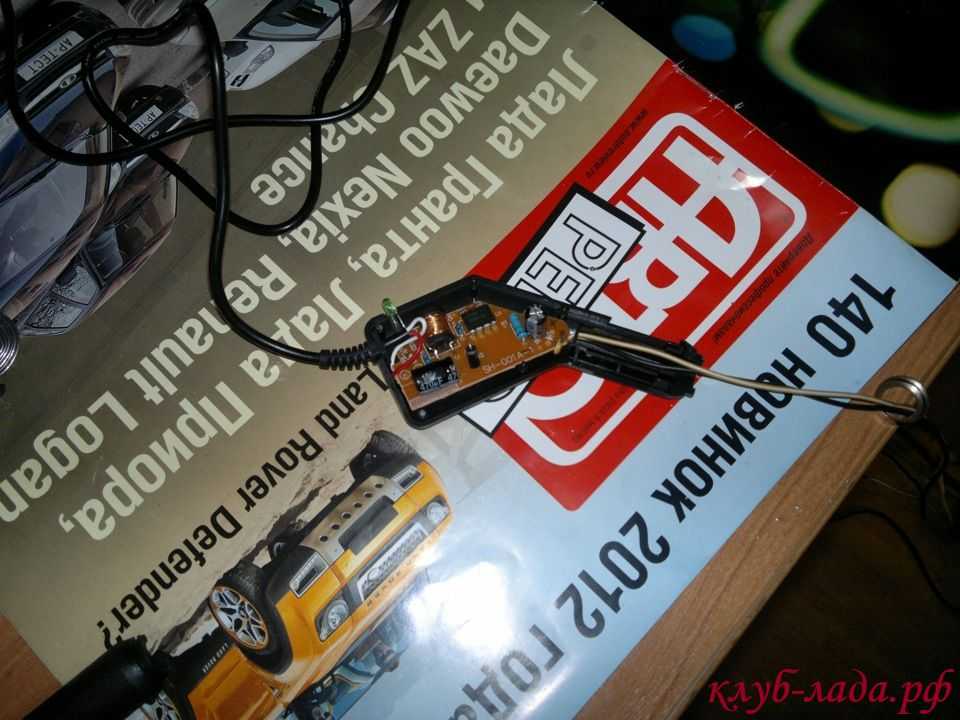

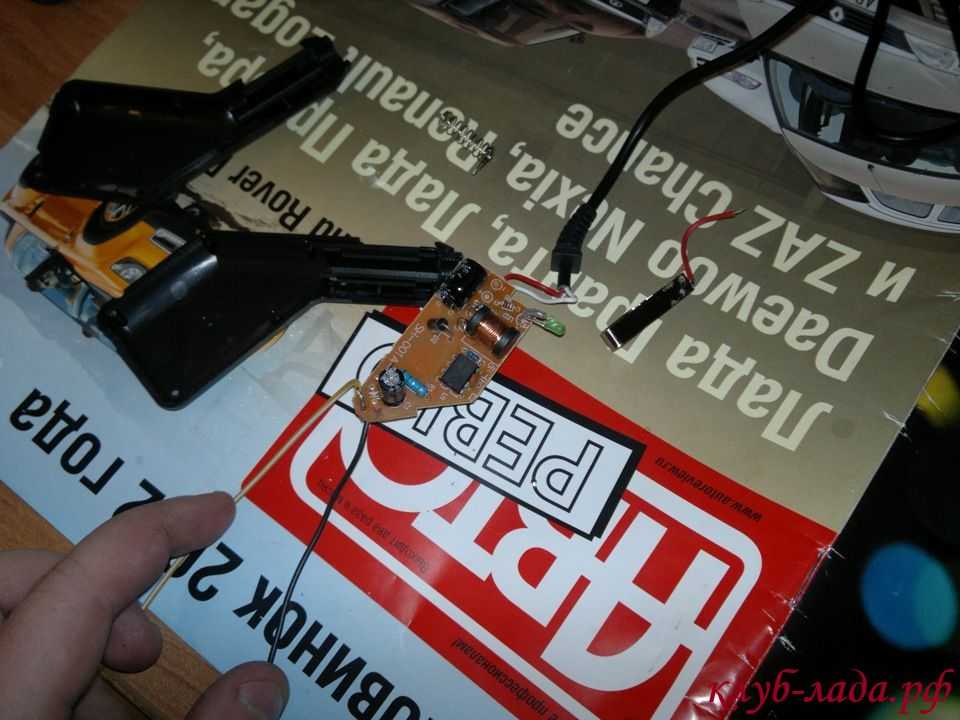

Итак, разбираем зарядное устройство и вместо разъема для прикуривателя выводим припаянных два провода.

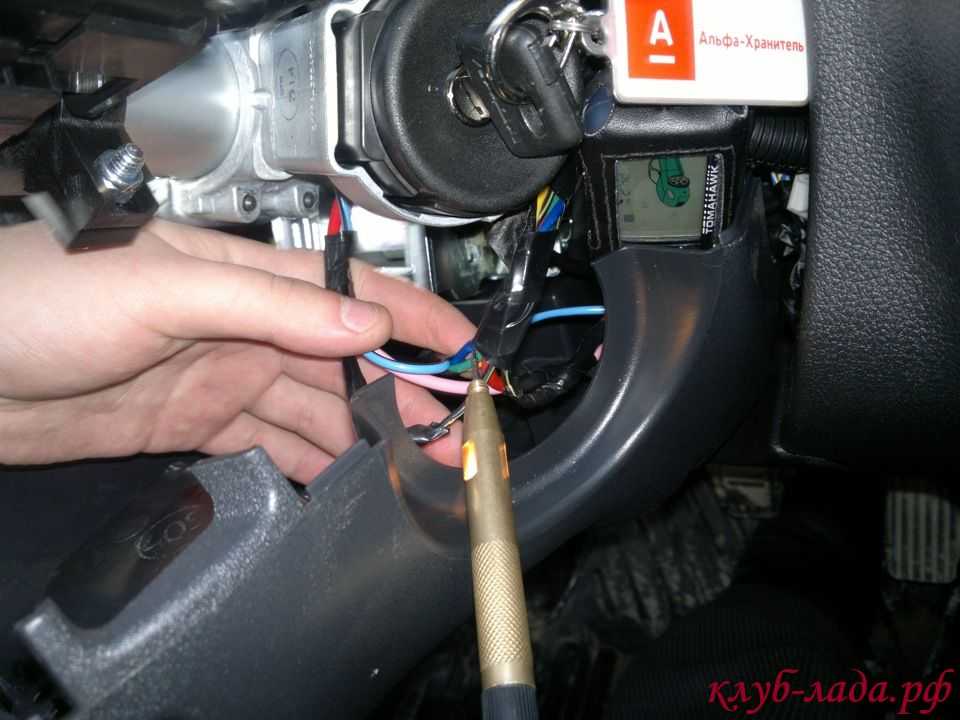

Если подключение выполнять через фишку, тогда при необходимости (чтобы не потерять гарантию на автомобиль) можно будет быстро отключить регистратор. Аналогичным образом в Лада гранта можно подключить навигатор или антирадар. При подключении возможно Вам пригодятся схемы электрооборудования автомобиля.

Источник

Как сделать свет в салоне своими руками, подробная инструкция.

Многие владельцы современной Лады, не удовлетворенны освещением в салоне автомобиля. В связи с этим возникает необходимость модернизации подсветки своими руками. Расскажем как самостоятельно улучшить видимость в салоне транспортного средства.

Самостоятельный тюнинг интерьера Лада довольно распространённое явление. Большинство владельцев транспортных средств стремятся повысить комфортабельность салона и улучшить внешний вид интерьера своими руками. Первым делом, большинство автолюбителей улучшает освещенность салона. Желаемого результата можно добиться установив светодиодное освещение салона Лада Гранта. Светодиодный тюнинг достаточно просто выполняется своими руками, при этом значительной мере увеличивает видимость салона, и делает интерьер Гранты более привлекательным.

↑ Ручной экстренный вызов оператора на Ладе Весте

Ручной запрос можно выполнить при работающем двигателе, включенном зажигании и выключенном. При автономном периоде используется собственный аккумулятор. Система работоспособна в течение 3 суток при отсутствии зажигания.

Водитель должен нажать клавишу экстренного вызова и не отпускать не менее 2 сек. Подсветка загорается белым цветом, а затем начинает мигать красным. Происходит запуск системы экстренного оповещения: осуществляется связь со спутниковыми навигаторами, определяется характер движения машины, положение в салоне водителя и пассажиров (состояние ремней и подушек безопасности).

Затем определяются координаты нахождения транспортного средства. Оператору передаются по интернету или мобильной связи полученные данные, а также сведения о VIN, номере, цвете автомобиля, наличии и виде топлива.

В течение нескольких секунд после вызова поступает звонок из контактного центра ЭРА-Глонасс. Оператор уточняет, не является ли звонок ложным, какие возникли проблемы, дает указания о дальнейших действиях и передает, при необходимости, данные на линию «112», 02, 03. Все время голосовой связи подсветка клавиши светится без перерывов.

Внимание! Для отмены вызова необходимо повторно нажать клавишу в течение 2 сек., пока она не погаснет. При звонке оператора сообщить о ложном вызове

При звонке оператора сообщить о ложном вызове.

Монтаж

Установка подсветки пола на Лада Веста и Икс Рей начинается с разрезания профиля на 4 отрезка, длиной по 30 см, и приклеивания к ним ленты. Для монтажа можно использовать как двусторонний скотч, так и клей (строительный, термоклей и т. д.) или герметик. Главное – перед приклеиванием не забыть обезжирить поверхность металла антисиликоном.

Проще всего установить подсветку для передних седоков, так как снизу торпедо оснащена 3-мя пластиковыми зацепами, за которые и крепится профиль.

Что касается пассажиров второго ряда, то для них подсветка пола в Лада Веста крепится на трубе под передними сиденьями. Несколько иная ситуация с Икс Реем, ведь он может быть укомплектован ящиками, которые располагаются под передними креслами. Если ящик имеется, крепеж осуществляется на его верхней части.

Относительно проводки, то ее можно уложить в гофру, в которой проведены провода подогрева сидений – места в ней достаточно для дополнительных проводов. Эта гофра уложена возле воздуховодов для седоков второго ряда. Провода нужно вывести в центральный тоннель, после чего под торпедо. В эту же зону необходимо проложить провода от подсветки ног пассажиров передних сидений.

Подготовка

Наиболее простым и недорогим вариантом подсветки салона авто является светодиодные ленты. Чаще всего освещение включается при открывании дверей, но можно выбрать и другой вариант. Сейчас автомобильный рынок предлагает большое количество комплектов подсветки для салона авто. Не составляет труда найти наиболее подходящий вариант для конкретного автомобиля.

Для установки такой иллюминации понадобятся следующие материалы:

  • светодиодная лента нужной длины;
  • конденсатор 3300 мФ;
  • термоусадочная трубка;
  • изоляционная лента;
  • провод определенной длины, которая зависит от способа подключения;
  • плафон;
  • блок питания для проверки в домашних условиях;
  • контроллер для регулировки яркости (не обязательно);
  • клеммы «папа» и «мама»;
  • клей герметик.

Кроме перечисленных материалов, для установки освещения понадобятся такие инструменты:

  • плоскогубцы;
  • паяльник с припоем;
  • набор отверток;
  • зажигалка;
  • нож;
  • щипчики.

Вооружившись перечисленными материалами и инструментами, можно приступать к установке светодиодной ленты внутрь салона. Локацию можно выбрать по желанию. К примеру, для установки подсветки под ноги можно использовать универсальную схему, которая подойдет практически для любых машин.

Стоимость и где можно установить аварийную кнопку Эра Глонасс

Собственными силами установить тревожную кнопку Глонасс не получится, поскольку по действующему регламенту установкой данного оборудования могут заниматься только сертифицированные установочные центры.

Установка тревожной кнопки на подержанный автомобиль обойдется владельцу приблизительно в 27 тысяч рублей. Само оборудование стоит порядка 22 тысяч, около двух тысяч придется заплатить за программирование операционного блока и его регистрацию в базе ГЛОНАСС, около 3 тысяч рублей стоят работы по монтажу устройства в автомобиль. Сама процедура занимает не более часа.

Что делать, если кнопка не работает?

Тревожная кнопка системы ГЛОНАСС призвана помочь в критической ситуации, однако для ее работы необходимо наличие связи с одним из операторов сотовой связи.

Модуль запишет все данные о ДТП и передаст соответствующую информацию, как только доступ к сети будет восстановлен.

Как проверить кнопку Глонасс на работоспособность?

Самый простой — нажать на клавишу SOS, однако подобное «баловство» может отвлечь оператора от реального происшествия, где потерпевшим требуется помощь. На этот случай в системе предусмотрен тестовый режим.

Для его активации нужно (для автомобилей разных марок порядок действий может отличаться):

  1. Обеспечить неподвижность автомобиля в течение нескольких минут;
  2. Убедиться, что в автомобиле включено зажигание;
  3. Нажать кнопки ON CALL (два раза), SOS, ON CALL (3 раза) и удерживать нажатой до активации процедуры тестирования;
  4. Услышав тональный сигнал, произнесите громко и разборчиво любую фразу — она должна быть сразу же воспроизведена аудиосистемой авто. Через некоторую паузу система снова повторит фразу;
  5. Кнопка SOS должна погаснуть.

Если кнопка не работает, следует обратиться в сервисный центр для устранения неполадок.

↑ Отключение ЭРА Глонасс на Весте

Система отключается автоматически, если машина не заводится более 72 часов. За этот период происходит разрядка собственной батареи. ЭРА-Глонасс переходит в состояние «выключено». Сделать экстренный вызов при этом не получится: при нажатии на клавишу SOS не загорится ее подсветка и индикатор.

Для самостоятельного отключения Эры-Глонасс водителю необходимо отсоединить разъем питания блока управления. Через 72 часа батарея разрядится, и система потеряет работоспособность. Для временной приостановки в прикуриватель вставляется глушитель радиоволн. Связь с навигационными спутниками будет прервана, но сохранится с оператором колл-центра. В случае ДТП определить точное местонахождение автомобиля будет невозможно.

Заменяем штатное освещение на светодиодные лампы.

Для выполнения работ нам понадобятся следующие материалы и инструменты:

  • Светодиодная лента. Двухсторонний скотч. Канцелярский нож.

Для того чтобы выполнить тюнинг освещения салона гранты, необходимо запастись качественной светодиодной лентой. Выбор светодиодов, является одним из важнейших этапов модернизации интерьера. Поэтому рекомендуется приобретать качественную продукцию от проверенных производителей. При выборе ламп, убедитесь что они подойдут для подключения к стандартной 12-ти вольтовой сети транспортного средства.

Этапы выполнения работ.

Первым делом, необходимо демонтировать штатный плафон освещения салона. После того как мы демонтировали рассеиватель, можно получить свободный доступ к проводникам.

Далее, необходимо произвести подготовку светодиодной ленты, разрезав её на несколько частей. Используя двухсторонний скотчем устанавливаем лампочки на плафон Лада.

Заключающим этапом, подключаем проводники светодиодной ленты согласно полярности и устанавливаем плафон в исходное положение. Проверяем работоспособность лампочек.

Можно ли отключить ГЛОНАСС в машине

Сегодня на всех автомобилях, выпущенных в России после 2018 года, должна устанавливаться система ЭРА ГЛОНАСС. Она может стоять на Рено Дастер, на Гранте, на Ладе Весте, в Хайлюксе, на КАМАЗе, Тойота Камри, Мерседес GLA 200, Ниве и других авто. Но во всех случаях принцип работы системы идентичный. В состав устройства входит антенна, навигационное оборудование, модем, сим-карта, динамик, микрофон и кнопка. При попадании в аварию или подаче ручного запроса к месту ДТП отправляются специальные службы помощи.

При этом отключение ЭРА ГЛОНАСС в автомобиле, как опции, не предусмотрено конструкцией устройства. Производитель не позволяет убрать кнопку, заглушать сигнал, отключить ее или демонтировать на личном авто полностью.

Но многих автовладельцев не устраивает работа системы. Они интересуются, как отключить ЭРА ГЛОНАСС на автомобиле своими руками, чтобы временно или на постоянно основе прекратить передачу данных. Причин такого желания несколько:

Высокий риск неосторожного нажатия на клавишу. Во многих машинах кнопка находится в неудобном месте

В таком случае возможно случайное нажатие. За это не предусмотрено штрафов, но в таком случае диспетчер будет отвлекать от дороги.

Постоянная слежка и прослушка. Вопрос, можно ли отключить ЭРА ГЛОНАСС на машине, актуален и для защиты от слежки. Руководители системы отвергают эти обвинения и утверждают, что система используется только в момент аварии. Но автовладельцы этому не верят, и часто задаются вопросом, как отключить систему ЭРА ГЛОНАСС в личном автомобиле.

Как отмечалось, официальных методов выключения на личном авто не предусмотрено, но существует несколько обходных путей (на них остановимся ниже).

Выбор подсветок салона.

Обычно автомобилисты выбирают цвет будущего освещения, под цвет своего автомобиля. Как наиболее универсальный вариант — белый и синий цвет. Белый часто поставляется в комплектации к автомобилям класса бизнес и выше. Синий часто можно увидеть в спортивных автомобилях.

В наличии подсветки салона:

  • белые,
  • синие,
  • красные,
  • зеленые,
  • многоцветные

Светодиодное освещение автомобиля, стремительно набирает огромную популярность в любой стране. Качественная, светодиодная подсветка салона автомобиля может сделать благоприятной обстановку водителю и пассажирам

Однако не стоит переусердствовать, не забывайте что перенасыщение авто яркими цветами может отвлекать внимание водителей на дороге

Существуют 2 основных места для установки, под ноги водителя и пассажиров со стороны торпеды, или под ноги со стороны сидений.

Купить подсветку Вашего салона автомобиля легко, достаточно позвонить в наш магазин, или заказать через сайт, отправив товар в корзину, доставка по Москве осуществляется в день заказа, или на следующий день. Отправка в регионы России осуществляется почтой или транспортной компанией.

Владельцы автомобилей Лада Веста и XRAY с первых дней эксплуатации сталкиваются с недостатком подсветки заднего ряда сидений. В связи с этим заводом-изготовитель внедрит соответствующую опцию на Лада Веста (комплектациях Comfort и Luxe) в 2020 году. Водители более простых комплектаций могут доработать подсветку салона своими руками.

Как заглушить Глонасс на машине с помощью искусственных помех?

Глушилки спутниковых сигналов найти не трудно — их много, однако здесь поймите, что заглушив сигнал, карта о передвижениях, никуда не денется. После восстановления связи, данные, автоматически отправятся.

То же и с экранированием. Когда датчики укрывают специальными материалами, сигнал пропадает, хотя так, глушатся только отдаленные спутники. Даже если связи не будет, данные сохраняются, отправляются, как только появляется связь.

Вот такие существуют способы обойти контроль, но значимого и ожидаемого результата от них ждать не приходится. Имейте виду, что действия направленные на повреждение, обход контроля, подпадают под административное нарушение. Поэтому думайте, прежде чем обманывать глонасс.

Назначение каждого из предохранителей на автомобиле

Если вы перевернёте снятую крышку, то на её внутренней стороне будет видна схема расположения реле и плавких предохранителей в монтажном блоке (блоке предохранителей). На ней все эти элементы пронумерованы и имеют обозначения от F1 до F20. Естественно, каждый отвечает за работоспособность различных потребителей в электросети автомобиля:


Схема с расположением предохранителей ВАЗ 2114

  • F1 – задний противотуманный свет и лампочка указателя включения последнего (10 A);
  • F2 – реле-прерыватель поворотников, аварийная сигнализация ВАЗ 2114, поворотники (10 A);
  • F3 – плафон передний и центральный салонного освещения, багажника, маршрутный компьютер и лампочки сигналов торможения (7,5 A);
  • F4 – обогрев заднего стекла (20 A);
  • F5 – сигнал звуковой, вентилятор охладительной системы (20 A);
  • F6 – стеклоподъёмники (30 A);
  • F7 – электромотор отопителя, переднего стекла, омыватель, лампа «бардачка», прикуриватель (30 A);
  • F8, F9 –противотуманка соответственно правая и левая (7,5 A);
  • F10, F11 – левый габарит, а также правый, указатель включения габаритов, освещение номера, а также лампа приборного освещения, пепельницы (7,5 A);
  • F12, F13 – соответственно правый и левый свет ближний (7,5 A);
  • F14, F15 – свет дальний соответственно левый и правый (7,5 A);
  • F16 – поворотники, сигнализаторы приборной панели – стояночного тормоза, разряда аккумулятора и т. д. а также маршрутный компьютер (15 A);
  • F17-20 – резервные соответственно на 7.5, 10, 30 и 20 A.

Схема предохранителей ваз 2114 содержит и резервные предохранители на 7.5, 10, 20, а также 30 А, расположенные в нижней части блока предохранителей ВАЗ 2114. Вытащив предположительно перегоревший, следует осмотреть его визуально. Если видно, что целостность нити нарушена, то можно однозначно утверждать, что причина неработоспособности оборудования ТС кроется именно в неисправности предохранителей. Заменить неработоспособный можно резервным той же мощности согласно данным, которые представляет вам схема на обратной стороне пластмассовой крышки монтажного блока.

Удастся ли обмануть счетчик бензина

Те водители, которые не занимаются выполнением левых заказов, часто ограничиваются сливом горючего с казенной машины. Его расход также передается диспетчеру благодаря установке на ТС специальных датчиков. Таких устройств есть несколько основных типов. Речь идет о:

Проточными на сегодняшний момент уже практически не пользуются из-за их несовершенства – в зимнее время они не могут давать точные показания.

Ультразвуковые модели ставят прямо под бензобаком, и они, излучая волны, контролируют его наполненность. Сломать такой датчик очень просто – поможет в этом не слишком сильный разряд электричества. Проблема в том, что такое воздействие оставляет заметные следы.

Эффективнее устанавливать сильный магнит – его поле начнет искажать показания, что в теории должно принудить владельца отказаться от нестабильно действующего устройства. А это, в свою очередь, откроет простор для махинаций.
