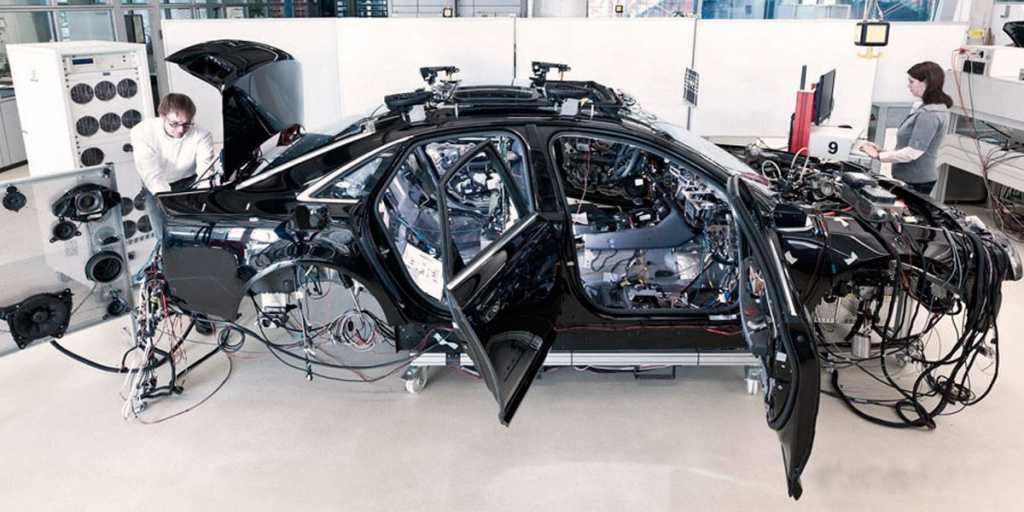

Проблемы с проводкой в авто

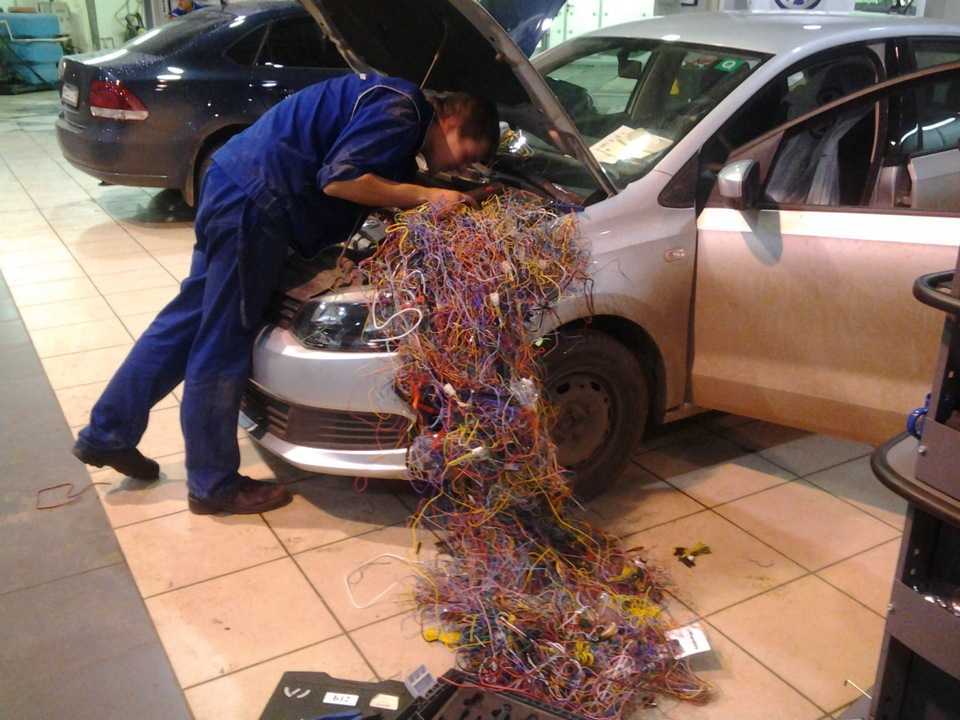

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ

Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» — кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

1. если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
2. проверить исправность предохранителя;
3. проверить исправность реле;
4. проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Схемы ЦБКЭ

_x000D_

_x000D_Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

_x000D_

• _x000D_
• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

_x000D_

место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

_x000D_

_x000D_

_x000D_Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

_x000D_

• _x000D_
• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

_x000D_

место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

_x000D_

_x000D_ После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).

_x000D_

С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.

_x000D_

Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно. _x000D_

_x000D_

А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta).

Что такое «автоэлектрика»?

Электрика автомобиля — это его управляемость, безопасность, контроль над функционированием всех основных систем, а также небольшие приятные мелочи, которые делают использование машины особенно комфортным.

Электронное оснащение современных автомобилей достаточно сложное. Если снять главную панель в салоне – то под ней Вы обнаружите бесчисленное количество разноцветных проводков, которые соединяются друг с другом, с различными устройствами, уходят под капот и расходятся по всему салону. Для тех людей, кто никогда не имел дела с автомобилями, подобное зрелище не расскажет абсолютно ничего. А вот опытный водитель сможет сходу назвать, какой проводок соединяет те или иные устройства. Не менее хорошо в электронике разбираются и автомобильные воры, которые без ключей могут замкнуть необходимый круг и завести двигатель.

В целом же, электроника значительно облегчает и упрощает процесс вождения автомобиля. Благодаря электронному блоку управления, который практически независимо от водителя управляет работой практически всех систем и деталей, в разы уменьшается вероятность аварий. Ну и несомненное преимущество автоэлектрики – это комфорт, который она дарит внутри салона: освещение, кондиционирование, музыка и т.д.

Однако первоначальное предназначение любой автоэлектрики – запуск двигателя и дальнейшее поддержание его в работающем состоянии, иначе наш автомобиль не сдвинется с места и не сможет выполнять свою главную функцию. Если просто подать искру в цилиндры с горючим, машина вряд ли заведётся. Для нормального пуска двигателя внутреннего сгорания, нужна начальная имитация обычной работы. Следовательно, необходимо совершить вращение основной оси двигателя, одновременно подавая топливо в цилиндры и обеспечивая дальнейшее возгорание через электрическую искру. В результате произойдёт старт и подхват действия, с дальнейшей самостоятельной работой (при условии полной работоспособности механизмов).

Конструкция печки LADA Vesta

Начать следует с того, что корпус печки распложен под каркасом приборной панели. Из каких деталей состоит система?

1. Воздушный фильтр.
2. Радиатор печки.
3. Вентилятор.
4. Регулирующий заслонки редуктор.
5. Дополнительный резистор.
6. Распределитель потоков воздуха.

Радиатор печки ЛАДА Веста вырабатывает и отдает тепло в салон. Вентилятор предназначен для подачи воздуха в салон автомобиля. С помощью такой детали, как резистор выполняется регулировка оборотов.

Работать с печкой можно при помощи САУКУ или «блока управления отопителем и кондиционером». Компания АвтоВАЗ устанавливает на свои автомобили три блока управления на различных комплектациях.

Самым простым вариантом будет САУКУ без системы кондиционирования («Классик»). Средний по стоимости – с кондиционером («Комфорт»). А самым дорогим является САУКУ с развитой системой климат-контроля («Люкс»).

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей;

9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации;

16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей;

Основные компоненты электросистемы автомобиля

В первую очередь — источники электропитания: аккумулятор и электрогенератор; механизмы, осуществляющие старт и дальнейшее движение: стартер, высоковольтная катушка, распределитель искры, электросвечи, механический или электронный блок управление для образования этой искры и управление всем этим в виде переключателей на панели водителя.

Аккумулятор и электрогенератор, работая взаимно, дополняют друг друга. Аккумулятор дает возможность осуществить первоначальный старт всей электрической и механической системе автомобиля в целом. Электрогенератор подхватив старт, далее продолжает работу, принимая всю нагрузку по питанию на себя. Это происходит по той причине, что сама по себе аккумуляторная батарея не может обеспечивать долговременную работу, в силу ограниченной своей внутренней ёмкости, но в отличие от электрогенератора, изначально имеет необходимую электрическую энергию для запуска.

Электрогенератор же, наоборот, для своей работы, изначально нуждается в первоначальном рабочем импульсе, получив который способен далее обеспечить как электропитание самого автомобиля, так и давая электроэнергию для заряда аккумулятора.

Ко второстепенным элементам относится освещение, присутствующее в любой машине. Его можно разделить на такие составляющие:

• основные фары освещения (дальний и ближний свет);

• габаритные огни;

• поворотники и стоп-сигналы;

• противотуманки;

• различные внутренние и внешние подсветки.

Управление этими осветительными частями автомобиля, осуществляется с приборной панели, расположенной у водителя, через переключатели. Так же следует упомянуть и о клаксоне или проще говоря, о звуковом сигнале, который имеется в каждом автомобиле.

А теперь, что касается определённых измерений в автомобиле. Емкость топливного бака, заряд аккумулятора, обороты двигателя, скорость машины необходимо учитывать во время движения, особенно при длительных поездках. Контроль осуществляется при помощи установки различных датчиков и индикаторов. Датчики устанавливаются на места, в которых снимаются определённые характеристики работы авто. Например, уровень топлива, масла, значение давления и температуры. А далее от самих этих датчиков, значение поступает к измерительным приборам на основной панели водителя. Они наглядно показывают их величину на индикаторах. Данные индикаторы, имеют вид всевозможных сигнальных ламп, звуковых сигнализаторов, стрелочных приборов и прочих указателей. У более простых автомобилей данные системы просто показывают значение, а у дорогих и современных напичканных электроникой, происходит целый ряд процессов, начиная от простого оповещения до полной блокировки машины.

К последней группе можно отнести всевозможные дополнительные элементы, которые расширяют общую функциональность автомобиля: стеклоочистители и автоматические стёклоподъёмники, которые работают за счёт небольших электродвигателей, подкуриватели, подогреватели, кондиционеры, аудиосистемы, электронные сигнализации и замки.

Есть проблемы с автоэлектрикой? Обращайтесь к нашим профессионалам в автосервис «Желтый бокс» во Владивостоке. Мы вам обязательно поможем.

Ремонт электрооборудования автомобиля

В ремонте электрооборудования есть немало различных нюансов, поэтому во многих случаях без квалифицированных автоэлектриков не обойтись. Безусловно, многие водители могут сами отремонтировать стартер или генератор, обслужить аккумуляторную батарею, но разобраться в электропроводке с большим количеством электроники иной раз не под силу даже достаточно опытному мастеру.

Также не просто провести диагностику двигателя. Сейчас уже практически нет таких автомобилей, у которых системой зажигания не управлял бы электронный блок. Для выяснения причины неисправности используются специальные автомобильные сканеры, или к бортовой системе авто подключается ноутбук. На мониторе диагностического устройства отображаются ошибки, которые есть в электрической схеме, на экран выводятся различные параметры. Ремонт в системе зажигания сводится к замене датчиков, восстановлению контактов в проводах или к замене самой проводки.

Инструмент для поиска неисправности.

Для поиска неисправностей электропроводки автомобиля необходимо иметь пробник, перемычку с предохранителем, омметр и вольтметр. Кроме этого нужно знать или иметь принципиальную схему соединения электрооборудования данного автомобиля. В качестве пробника можно использовать простейшее приспособление, лампу с припаянными двумя проводками достаточной длинны. Мощность лампы не должна превышать один ампер. Для этой цели хорошо подойдёт лампа подсветки комбинации приборов или лампа габаритных огней на 5Вт. В качестве вольтметра и омметра проще всего приобрести электронный мультиметр. Его стоимость около 200 рублей и продаётся во многих магазинах, в том числе и автомобильных.

Рассмотрим основные неполадки в автомобильной электрике, а также возможность их самостоятельного устранения.

Штатная работа генератора определяется на средних оборотах двигателя. При этом ни в коем случае нельзя проверять работоспособность путём снятия клемм с аккумуляторной батареи на заведённом двигателе. Это может привести к выходу из строя электронных устройств. Проверку необходимо проводить при помощи мультиметра или вольтметра на клеммах аккумулятора.
Показания прибора должно быть в пределах 13,5-14,5В при включенном дальнем свете фар. Если значение ниже, с большой вероятностью можно говорить о неисправности генератора, но может быть и плохой контакт в цепи от генератора до аккумуляторной батареи.

Если значение на вольтметре выше – проблема, скорее всего, с реле-регулятором или его контактных соединениях. В обоих случаях опытный водитель может сам заменить неисправные элементы, но в большинстве случаях это происходит методом «научного тыка», что может привести к лишним затратам на приобретение запасных частей. Не редко устранение простейших неисправностей без элементарных знаний может привести к усугублению неисправности.

Что такое электросхемы?

Электросхемы – это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно. При этом такие чертежи не отображают реальное расположение данных элементов, а только указывают их связь между собой. Таким образом, человек, разбирающийся в них, с одного взгляда может определить принцип работы электроприбора.

В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. В роли источника питания могут выступать гальванические элементы с очень маленьким внутренним сопротивлением. А за преобразование энергии часто отвечают электродвигатели. Все объекты, из которых и состоят схемы, имеют свои условные обозначения.

Характеристика неисправности.

Короткое замыкание характерно неоднократным перегоранием плавкого предохранителя или срабатывание теплового. При установке не качественного предохранителя или установки вместо предохранителя «жука» (проводника большого сечения, монет, гвоздей и т. д.), может привести к сгоранию изоляции провода. Если провод находится обособлено, то есть не заходит в обмотанный жгут, то ни каких последствий не будет, а ремонт сводится к замене этого провода на новый. Такой же ремонт потребуется при нахождении провода в плоском жгуте. По-другому дело обстоит при сгорании провода в жгуте. В этом случае происходит оплавление изоляции неисправного провода, но и изоляции соседних проводов. При этом происходит объединение проводов, что может привести к появлению открытого огня и возгоранию автомобиля. Поиск неисправности производится при помощи контрольной лампы и мультиметра (омметра). О способах поиска короткого замыкания речь пойдёт отдельно.

Обрыв провода не особо опасная неисправность и чревата лишь отказом оборудования. Поиск осуществляется при помощи пробника, вольтметра или омметра. Принцип проверки прост. Достаточно подключить один провод контрольной лампы или пробника к корпусу автомобиля, а вторым проверить наличие питания в местах соединения провод между собой или потребителем согласно схемы соединения. Для ускорения данной проверки стоит начинать со средины цепи и выбирать для проверки легкодоступные места. Так же для поиска обрыва надо учитывать то, что самым вероятным местом обрыва является места сгиба проводов. В то же время провода практически не ломаются в жгутах.

Ещё одной неисправностью электропроводки является плохой контакт в соединениях. Найти эту неисправность можно при помощи вольтметра. Существует два способа проверки. При первом способе один провод вольтметра соединяется с массой, а вторым касаемся выводов соединений с обоих сторон замеряя напряжение. Падение напряжения при этом не должно быть более 0,5В. При втором способе необходимо один провод соединить с выводом на одном конце разъёма, а второй на вывод с другой стороны этого разъёма. Если показания вольтметра при этом будут выше 0,5В, то необходимо зачистить контакты в разъёме.

При ремонте электропроводки необходимо учитывать и тот момент, что однопроводность электропроводки в современных автомобилях становится всё более и более относительной. Минусовые провода соединяются в месте и прикрепляются к кузову. Если крепление ослабевает и теряется контакт, то путь проходящий током может проходить через другие потребители которые будут срабатывать без их включения и другие на первый взгляд не понятные вещи. Самой такой распространённой неисправностью является загорание нескольких ламп на задних фонарях при потере контакта в минусовом проводе и корпусе автомобиля.

12/10/2012

Зачем разбираться в электросхемах?

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.

Как читать электросхемы автомобилей – основные обозначения

Для того чтобы понять принцип работы какого-то устройства, знающему человеку будет достаточно взглянуть на электросхему. Рассмотрим же основные нюансы, которые помогут разобраться в цепях даже новичку. Понятное дело, что ни один прибор не будет работать без тока, который поступает посредством внутренних проводников. Эти трассы обозначаются тонкими линиями, причем цвет их должен соответствовать реальному цвету проводов.

Номера, указанные на узлах, должны соответствовать реальным цифрам. Числа в кружках показывают места соединений проводов с «минусом», а обозначение токоведущих дорожек облегчает поиск элементов, расположенных на различных схемах. Комбинации же цифр и букв соответствуют разъемным соединениям. Существуют специальные таблицы, с помощью которых очень легко идентифицировать элементы электрических цепей. Их очень просто найти как в интернете, так и в пособиях для специалистов. В общем, автоэлектросхемы читать достаточно легко, главное разобраться с функциональностью их элементов и следить за цифрами.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Увидев впервые электрическую схему автомобиля, многие автовладельцы теряются в условных обозначениях и терминах, хотя на деле всё достаточно просто. К тому же все элементы обозначаются одинаково на любом автомобиле, независимо от модели и производителя. Однако некоторые графические обозначения незначительно могут отличаться, встречаются как цветные, так и чёрно-белые элементы в схеме. Буквенные символы всегда идентичные. Сейчас наиболее популярны стали трёхмерные электросхемы, которые легко прочитает даже новичок, ведь всё показано более чем наглядно.

Читая электросхему, следует учитывать некоторые особенности:

• электропроводка обозначается одним или двумя цветами, обычно на дополнительном цветовом обозначении есть риски, расположенные поперёк или вдоль;
• в одном жгуте одноцветные провода всегда соединены друг с другом;
• при входе в жгут любой провод имеет определённый наклон, указывающий на направление, в которое он проложен;
• чёрный цвет провода всегда используется для соединений «на массу»;
• часть проводов имеют цифровую маркировку в определённом месте подключения, так можно узнать, откуда идёт провод, не просматривая всю электрическую цепь.

Главная →

Практические советы → Новичкам →

Сработала защита от замыкания

В дополнительном блоке кузовной электроники используются драйверы (vnq6004sa), которые имеют встроенную энергонезависимую память и электронную защиту от замыкания. После срабатывания электронной защиты драйвер управления освещением перестает подавать напряжение на контакты габаритов или ДХО до тех пор, пока не получит команду на разблокировку от контроллера.

Читать дальше: Фонарь задний газель бизнес

Если самостоятельно команда не поступает, то есть возможность выполнить разблокировку EMM вручную при помощи специального сканера Grade-X (есть у дилеров LADA). После подключения прибора нужно найти соответствующие функции (освещения левого или правого борта) и установить соответствующие галочки. После чего выполняем сброс к заводским настройкам, и работоспособность габаритов с ДХО восстанавливается.
