Количество фреона в автокондиционере

Оборудование для заправки кондиционера авто

Самостоятельная заправка автокондиционера требует как базовых навыков, так и определенного комплекта оборудования. Поэтому, для проверки давление в системе и последующей заправки автомобильного кондиционера, нужно приобрести:

Набор оборудование для заправки кондиционера автомобиля

• метрологическую станцию;
• шланги;
• переходник с краном, позволяющий подключится к системе;
• баллон хладагента соответствующего типа (R-12 или R-134а).

Все необходимое оборудование для заправки кондиционера автомобилей своими руками можно приобрести в любом автомагазине.

Стандартный магазинный комплект для заправки подключается следующим образом:

1. Баллон с фреоном, на нем имеется резьба и плоскость, которая прокалывается иглой во время подсоединении переходника (когда такой переходник с краником отсутствует, то нужно докупить отдельно).
2. Соединительная муфта дает возможность подключить через тройник, манометр и шланг.
3. Другой конец шланга подключается к метрологической станции (приобретается отдельно) к которой подсоединяется еще один шланг.

Как отличить где какой штуцер

Каким образом заправляется и как отличить, где какой штуцер?

Системы кондиционирования имеют две стороны: низкого (показана красной стрелкой) и высокого давления (на нее указывает синяя стрелка).

Заправка автокондционера производится в магистраль низкого давления, поэтому, первым делом вам понадобится найти нужный штуцер. Чтобы исключить заправку со стороны высокого давления, размеры входных отверстий различны. У некоторых моделей колпачки штуцеров обозначаются буквами «H» и «L» или имеют разный цвет.

При откручивании краника магистрали низкого давления, тщательно протирайте сам колпачок и участок трубки тряпкой, чтобы внутрь не попала пыль или мусор.

Какой фреон в автомобильном кондиционере?

Виды хладагента применяемые в автокондиционерах

Ранее для заправки кондиционера использовали фторсодержащий фреон R-12
, хоть он и более продуктивный, но из-за того, что очень вредный
, в 1992 г. его применение запретили, и заменили на хладагент R-134а
. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена
. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g
. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению
, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

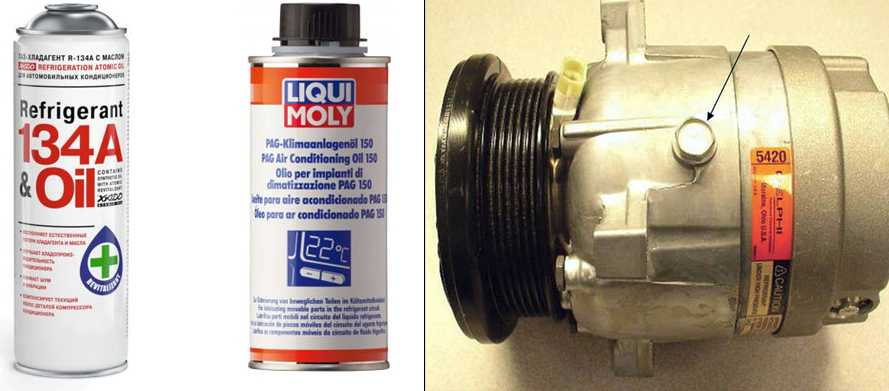

Долив масла при заправке кондиционера

В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?

Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).

Вакуумирование кондиционера своими руками

Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера
!

Вакуумирование кондиционера автомобиля

Когда в системе автокондиционера осталось менее чем 50% хладагента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:

1. Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
2. Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
3. Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.

После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

Таблица норм заправки фреоном систем кондиционеров Форд.

В данной таблице, как и на табличке или наклейке находящейся под капотом автомобилей марки Форд с точностью от ± 5 — 10 грамм обозначено, какой тип фреона и марку масла для компрессора, нужно заправлять до нормы в кондиционер, применимо для каждой модели, года выпуска и объёма двигателя Форд.

Диагностика и ремонт систем кондиционеров автомобилей Форд в сервисе Авто Эйркон.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Инструкция по заправке

Если после диагностики не выявлено никаких недостатков, то можно начинать заправку системы хладагентом.

Обучающее видео по диагностике, зарядке и ремонту автокондиционеров.

Инструменты и материалы

Для проверки давления в системе и дальнейшей заправки автокондиционера своими руками следует приготовить следующий инструментарий и материалы:

• метрологическую станцию;
• переходник с краном;
• шланги с соответствующими наконечниками;
• баллон фреона соответствующего типа: R-12 или R-134а.

Чтобы знать точно, какую марку использовать, надо заглянуть под капот, где обычно приклеена таблица с информацией об используемом хладагенте. При ее отсутствии информацию следует искать в инструкции автомобиля.

Этапы

Последовательность шагов, которые нужно выполнить, чтобы зарядить автокондиционер своими руками состоит из следующих этапов:

Правильность заправки своими руками можно определить через смотровое отверстие, находящееся на фильтре-осушителе. Через него видна жидкость, если в ней отсутствуют пузырьки, то заправка проведена правильно. Самостоятельная заправка и ремонт автокондиционеров позволяет сэкономить на техобслуживании.

По каким причинам кондиционер отказывается работать?

Если устройство работает некорректно, вы сразу же об этом поймете.

Ниже приведены основные причины, по которым устройство может работать некорректно:

1. Разгерметизация климатизера.
   Как известно, устройство этого агрегата оснащено огромным количеством всевозможных датчиков и уплотнителей, каждый из которых выполняет функцию обеспечения герметичности. Чтобы выполнять функции, возложенные на них, сальники должны быть эластичными, но со временем эксплуатации эти элементы могут растрескаться. То же самое происходит и с патрубками магистралей — они разгерметизируются и притираются. Это может прозвучать странно, но для того, чтобы не столкнуться с такой проблемой, следует постоянно использовать систему кондиционирования, как летом, так и зимой. Зимой устройство следует запускать хотя бы один раз в месяц на 10 минут.
2. Засорение климатизеров.
   Чаще всего климатизеры выходят из строя в результате засорения. В частности, если машина долгое время не моется, то грязь может попадать на конденсор и в патрубки магистрали. В результате на этих устройствах может проявляться коррозия, которая, собственно, полностью уничтожает металл, разумеется, на это потребуется время. Если на магистрали появилась коррозия, то неизвестно, сколько еще металл будет работоспособным, поэтому никогда нельзя игнорировать мойку авто, в частности, моторного отсека.
3. Выход из строя компрессора.
   Такая поломка является одной из самых дорогих по стоимости, обычно компрессор выходит из строя по причине нехватки смазочного материала либо полного износа. Полный износ случается очень редко, но вот отсутствие смазки — это часто встречаемая проблема.
4. Проблемы с электрикой.
   Как правило, если проблема электрическая, то суть заключается в плохом контакте. Такая неисправность может произойти с регуляторами высокого давления, вентиляторами, а также прочими типами оборудования. В итоге автовладелец может столкнуться с более серьезной проблемой — поломкой кондиционера в принципе. К примеру, если изначально вышел из строя регулятор высокого давления, то устройство не сможет выявить, если давление в системе будет действительно высоким. Соответственно, этот параметр может быть увеличен до критического, соответственно, хладагент начнет выбрасывать через клапан, самый худший вариант — это взрыв магистрали.
5. Плохая проходимость магистрали.
   Это может быть загрязнение либо откол одной из элементов магистрали. В том случае, если вся магистраль будет заблокирована, компрессор не сможет получать смазку, соответственно, это также грозит необходимостью ремонта. В некоторых случаях избавиться от проблемы можно путем промывки системы, однако иногда промывка не поможет, если не демонтировать определенные элементы магистрали.
6. Слишком высокий уровень давления
   также может привести к проблемам. Высокое давление появляется по причине превышения количества фреона в системе, заправленному при замене. Также давление может повыситься из-за выхода из строя вентиляторов либо засорения конденсора.
7. Утечка фреона.
   Эта проблема случается довольно часто, о ней мы подробнее расскажем ниже.
8. Засорение в магистрали.
   Если в салоне транспортного средства появляется неприятный запах, скорей всего, это говорит о наличии засорения в магистрали (автор видео — Мотор Тестер).

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

• охлаждает и поддерживает оптимальный температурный режим;
• не дает запотевать стеклам в кабине;
• поддерживает оптимальную влажность;
• осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и ремонт автокондиционеров входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

• испарителя;
• конденсатора;
• вентилятора;
• компрессора;
• клапана управления;
• магистралей.

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип работы кондиционера следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Ликвидация утечек фреона

Куда уходит фреон? Какой бы не был хладагент, даже незначительное повреждение трубопровода может привести к утечке жидкости

Сколько бы у вас не было залито жидкости, из-за утечки фреона может вовсе не стать в системе, поэтому важно вовремя обнаружить неисправность

На сегодняшний день используется несколько вариантов поиска утечек, которые актуальны для всех автомобилей, в том числе Рено Логанов:

• с помощью электронных течеискателей;
• с помощью ультрафиолета.

Течеискатели представляют собой специальные устройства, позволяющие определить, есть ли в воздухе фреон. Как правило, эти приборы чувствительны таким образом, что позволяют выявить утечку, если она составляет от 5 до 10 грамм в год. В продаже можно найти десятки различных типов и моделей течеискателей, одни из них более просты в эксплуатации, другие считаются более усовершенствованными

Одни модели позволяют точно зафиксировать и показать, куда водителю обратить внимание, чтобы найти утечку, другие варианты позволяют только показать, сколько в воздухе находится газа в граммах. Следует отметить, что устройство не всегда может гарантировать вам, что покажет, куда обратить внимание и где искать протечку, сколько грамм фреона в воздухе, однако погрешности есть не всегда

По факту течеискатель показывает, что в салоне автомобиля Логан или любого другого есть облако газа. Иногда случается такое, что водитель грешит на один патрубок, а причиной неисправности является другой, в частности, бывает сложно понять, если эти патрубки расположены неподалеку друг от друга. В этом случае точно определить, куда смотреть и где спускает давление, позволяет демонтаж всех шлангов и их тщательная диагностика.

Порой обнаружить утечку в патрубках бывает очень проблематично. Газ может куда-то уходить на протяжении нескольких месяцев по несколько грамм, при этом утечка может осуществляться при определенном уровне давления. Или, к примеру, возможные места протечек располагаются слишком близко друг к другу. В этом случае устройство сможет определить наличие фреона 134а или любого другого в салоне, однако показать точное место, где давление становится низким, невозможно.

Если понять, куда точно уходит газ, не предоставляется возможным, можно использовать специальный ультрафиолетовый краситель, принцип работы которого достаточно прост. В первую очередь, необходимо полностью заправить систему, со всеми расходными материалами в нее добавляется определенное количество грамм красителя, который светится при воздействии ультрафиолетовых лучей. На функционирование системы кондиционирования краситель никак не влияет, привести к поломкам он также не сможет. На сегодняшний день по несколько грамм красителя добавляется при производстве автомобилей на концернах.

Одним из основных условий правильной диагностики с помощью ультрафиолета является полная заправка системы маслом и хладагентом. Если вы решите сэкономить и не дольете в систему несколько грамм, это не только приведет к тому, что вся процедура окажется бессмысленной, но и может отразиться на работе системы.

После того, как вы заправили климатизер ультрафиолетовым красителем, необходимо как можно чаще эксплуатировать систему при возможности. Когда вы заметите, что устройство начинает хуже холодить, необходимо просветить все патрубки системы с помощью ультрафиолетовой лампы. Чтобы получить более точный результат, желательно просвечивать магистрали в темноте, а для выявления мест утечек использовать специальные очки. Те места, откуда уходит газ, проявятся в виде туманностей или ярко-желтых либо зеленых подтеков (автор видео — Олег Акушкин).

Как вы видите, последний метод является более эффективным и обладает преимуществами по сравнению с первым, однако и в нем есть определенные недостатки. К примеру, не все магистрали на тех или иных марках авто доступны для глаз, соответственно, иногда приходится долго разбираться в проблеме. Нужно помнить, что испаритель климатизера является наиболее недоступным местом, поскольку он расположен в торпеде транспортного средства. Учтите, что после диагностики с помощью ультрафиолета моторный отсек необходимо промывать, чтобы при последующей проверке не возникло проблем.

Как часто заправлять кондиционер в машине?

В процессе работы автокондиционера происходит небольшая утечка фреона. Норма такой потери газа за 1 год может достигать до 15%
. Так что, каждые три года
, если не случалась разгерметизация контура, в машине требуется заправлять хладагент
в кондиционер. А в том случае, когда автомобиль уже довольно старенький, естественная утечка еще больше, поэтому заправка может потребоваться на год чаще, но метод заправки будет аналогичным.

Когда имеется большая утечка фреона, заправлять кондиционер автомобиля не имеет смысла, нужно сначала определить поврежденный участок и устранить (это можно сделать только на специализированном сервисе с применением ультрафиолета).

Когда утечка фреона больше нормы, то, скорее всего:

• либо трубки системы кондиционера через механическое/коррозийное повреждение потеряли герметичность;
• либо внутри конденсатора появились коррозийные процессы.

Как продлить строк службы кондиционера на автомобиле?

Для продления работоспособности автокондиционера следует соблюдать простые рекомендации по самостоятельному обслуживанию:

• периодически мыть радиатор автокондиционера (конденсер);
• в зимний период заезжать в теплое помещение и давать поработать кондиционеру минут 10-15, хотя бы раз в месяц.

Как видите, самостоятельная заправка автокондиционера не является сложной, и если нет необходимости или ремонтировать систему кондиционирования, то можно справится с обслуживанием своими руками. Хотя, естественно, чтобы была выгода от самостоятельных действий, нужно иметь в наличии весь необходимый набор для заправки хладагента, ведь его стоимость обойдется вам в ту же цену, что и заправка кондиционера на СТО. Поэтому данную процедуру выгодно делать при регулярном, раз в 2-3 года, обслуживании автокондиционера.
