Предназначение звукового повторителя поворотов
В машинах, как правило, стали устанавливать переключатели поворотников, которые после завершения маневра автоматически возвращаются в нейтральное положение. Это имеет свои преимущества: нет необходимости отвлекаться на выключение поворотников, когда поворот завершен, не нужно тратить время на проверку, отключен ли сигнал. Со временем автовозврат переключателя может отказать (автор видео — Александр Баранов).
В некоторых автомобилях переключатель не возвращается автоматически в исходное положение. В этом случае необходимо самостоятельно следить за его отключением после завершения поворота. При включении поворотников раздаются щелчки, но порой из-за громко включенной музыки или шума их не слышно.
Если вовремя не выключить поворотники, это может стать причиной аварийной ситуации на дороге, так как путает других участников дорожного движения.
Инструкция по изготовлению пищалки на поворотники
Смастерить звуковой сигнализатор поворотов на свой автомобиль можно своими руками в течение 15 минут, не обращаясь по этому поводу в автосервис. Для создания такого дубликата поворотников потребуется микросхема К561ЛН2, она послужит основой. Кроме этого, нужен бузер, но без встроенного генератора.
Универсальный звуковой повторитель
Можно взять бузер, у которого генератор встроен, если устраивает его звучание. В данном случае разбирается пример подключения бузера к штатному генератору низких частот. Подключившись к генератору НЧ, следует покрутить ручку настройки и выбрать наиболее подходящий звук. Теперь можно воспроизвести его, воспользовавшись в качестве основы микросхемой К561ЛН2 и генератором.
Схема подключения пищалки
Схему устройства можно представить в виде двух частей:
- Генератор собирается из двух логических элементов INV1 и INV2, к которым подключается времязадающая RC-цепь.
- Усилитель состоит из трех запараллеленных друг с другом логических элементов INV3, INV4, INV5. Они соединяются параллельно для усиления коммутируемого тока. Благодаря усилителю генератор может работать с нагрузкой в виде бузера.
Тон звучания звукового повторителя настраивается путем изменения номинала С1 и R1. При подключении устройства отрицательный полюс прикрепляется к «массе» автомобиля, а положительный посредством «развязывающих» диодов берется от остановки.
Чтобы определиться с клеммами кнопки, следует воспользоваться мультиметром. На нем нужно выбрать режим для измерения постоянного напряжения. Включив левый поворотник, нужно смотреть, на какой клемме периодически появляется напряжение +12 Вольт. Аналогичные действия нужно выполнить, включив правый поворотник.
Собранное звуковое устройство
В данном случае устройство выполняется навесным монтажом. Для корпуса звукового повторителя поворотов используется 2-х миллиметровый шприц с извлеченным из него поршнем. Провод выводится из узкого отверстия – носика шприца, а бузер прикрепляется с обратной стороны шприца с помощью термоклея.

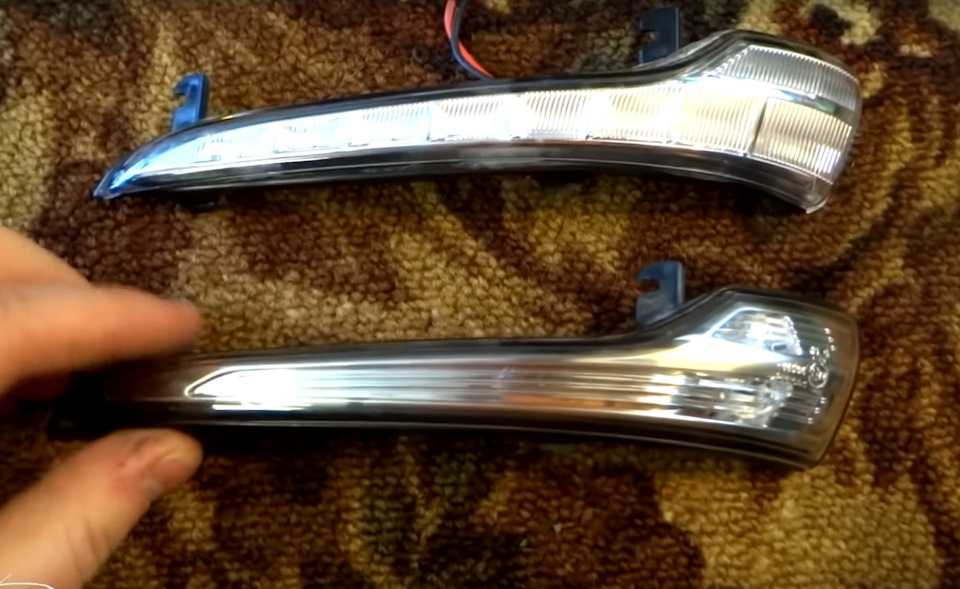

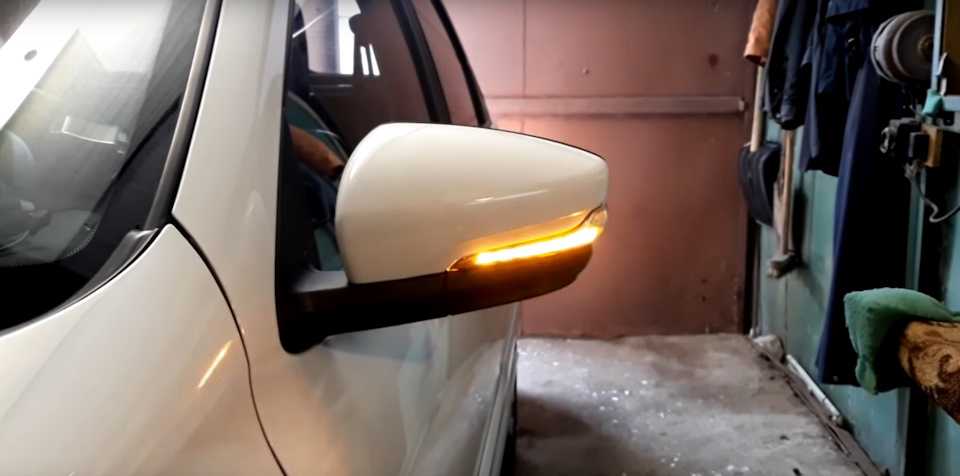

Лада Гранта Подвенечная › Бортжурнал › 124. Lexus повторители и традиции качества из Китая
Но пока они лежали у меня в гараже и я ждал более-менее плюсовой погоды стали люди выкладывать видео их работы на машине и я стал замечать, что последний блок моргает слишком быстро, им просто не хватает времени работы реле.
Причем на работу не влияет ставите вы его на Норму с управлением через реле, либо на Люкс с ЦБКЭ, у моего товарища на Люксе последний блок так же моргает не так плавно, как при постоянном их подключении. Хотя не исключаю, что на Норме можно поиграться с разными реле, возможно на каком-то будет работать идеально.
По итогу оставил как есть, работает в моем случае только нижняя нить светодиодов без последнего блока, смотрится все равно хорошо, светит ярче стока. Но мысли о возврате на заводской повторитель далеко не убираю.
Так же стоит отметить, что у заводского повторителя Гранты в торце есть еще один светодиод, для того, чтобы его видели позади едущие автомобили. Тут светодиода в торце нет, но свет все равно видно, он рассеивается по корпусу.
Подробнее о работе и установке рассказал в видео:
Альтернативные варианты
В данном случае возможности ограничиваются исключительно фантазией обладателя Весты. Чаще всего на Ладу ставятся звуковые сигналы от «Волги», так как их звучание существенно громче. Но есть и иные способы. Наиболее распространенными вариантами такой «модернизации» являются:
— монтаж сигналов от «Волги» — в данном случае возможны разные способы установки (с подключением реле в салоне либо под капотом)
— комбинированный вариант;
— монтаж прочих сигналов;
— установка сигнала с интегрированным компрессором;
— комбинация сигнала и дальнего света.
Установка других сигналов — лишь один из множества вариантов.
Монтаж сигналов от «Волги»
Он подразумевает не только установку на Весту непосредственно «ракушек», но и разнообразные варианты их подключения. Стоит помнить, что звуковой сигнал от «Волги» может быть как старого, так и нового образца. Впрочем, отличий, кроме незначительного различия в тональности, у них нет:
— звуковые сигналы Волга-3110 (22.3721/221.3721) – низкий и высокий тон;
— звуковые сигналы Волга, РАФ С302/303Д – низкий и высокий тон.
Звуковое давление – 105-118 Дб.
Сигнал от «Волги» отлично подойдет для Лада Веста.
Необходимо учитывать, что просто заменить сигналы на Весте не выйдет, ведь потребление тока у них разное. Для Весты этот показатель составляет 5А (паспортные данные), хотя в реальности он обычно не превышает 3.5А. Сигналы с «Волги» потребляют по 8А каждый, что в сумме дает 16А. Следовательно, для их монтажа необходимо применение реле 4-контактного типа. В частности, можно использовать реле 904.3747-10.
Кроме того, на Весте к заводскому сигналу подается только один штекер – «Плюс» у него постоянный, так как он подводит питание к вентилятору, а «Минус» идет с клавиши на рулевом колесе. Относительно же волговских сигналов, то для них необходим только «Плюс», потому как «Минус» идет непосредственно через металлическое крепление к кузову.
Подобный вариант крепления приведет к вибрации и звону во время работы сигнала. Необходимо использовать кронштейны.
Также необходимо учитывать габариты звуковых сигналов – у волговских они больше, нежели у штатных на Весте. Следовательно, установка на заводские места исключается. Кроме того, нежелательно монтировать их сразу на кузов, так как это приведет к вибрации, а звук резонирующего металла будет примешиваться к гудку. Так что оптимальным решением станет применение кронштейна. Достоинством такого варианта является и его дешевизна – комплект «волговских» сигналов обойдется примерно в 1 000 руб.
Монтаж реле в салоне Лада Веста
Это делается непосредственно в блоке предохранителей. Для проведения работ нужны будут следующие компоненты:
— звуковые сигналы от «Волги»;
— реле 4-контактного типа;
— колодка реле;
— одножильный провод;
— клеммы – широкая (6 ед.) и узкая (1 ед.).
Для установки лучше всего использовать свободное место в блоке предохранителей, на которое и перебрасываются провода с контактного реле, отвечающего за активацию сигнала на руле. На место, которое освободилось, ставится провод от контакта реле «87». Далее потребуется извлечь провод из 13 контактной колодки и вставить его в 13-й разъем «87» контакта реле.
Схема подключения волговских сигналов на Лада Веста.
Для подачи «Плюса» потребуется подать провод к контакту реле «30» с разъема «Ш5-6», посредством перемычки контакта «86». При этом придется заизолировать провод красно-белого или черно-белого цвета, так как на него постоянно идет «Плюс».
Реле сигналов с «Волги» в блок предохранителей Лада Веста.
Данный метод имеет ряд преимуществ:
— расположение проводки под капотом;
— монтаж реле в соответствующем блоке, что гарантирует сухость;
— использование отдельного «Плюса».
Впрочем, при полном отсутствии опыта и знаний в сфере электрики авто, с установкой реле в салоне лучше обратиться к автоэлектрику.
Звуковой дублёр указателя поворотов — схема
Сейчас на современных автомобилях ставят указатели поворотов, которые автоматически возвращаются в исходное положение, когда маневр завершён.
Но это не на всех моделях, а про бюджетные и старые автомобили и говорить не приходится. Все мы видели на дорогах движущиеся транспортное средство с включенными указателями поворота, когда водитель просто-напросто забыл их выключить.
Особенно этим страдают начинающие автолюбители. Это сильно дезориентирует других участников движения и может послужить возникновению аварийной ситуации.
Избежать такой неприятной ситуации поможет звуковое сопровождение указателя поворота — звуковой дублёр. О схеме и конструкции такого устройства и пойдёт речь в сегодняшней статье.
Схема устройства очень проста. Идея заключается в подключении миниатюрной платы к контрольным лампам указателей приборной панели автомобиля (+U1 и +U2). По сути, при включении указателей поворота на схему просто подаётся напряжение питания.
Сама схема — это два генератора включенных последовательно. При каждом включении указателя схема воспроизводит несколько прерывистых звуковых сигналов. Количество сигналов при каждом включении указателя, как и их тон, можно настроить.
Итак, мы имеем два генератора DD1.1, DD1.2 — количество звуковых сигналов во время горения указателя и DD1.3, DD1.4 — тон воспроизводимых звуковых колебаний. Первый генератор управляет запуском второго, т.е. генератор на DD1.3, DD1.4 работает только тогда, когда работает первый.
Частота, с которой работают генераторы, определятся параметрами их RC-цепей: R1C1 и R2С2. В этом и заключается настройка схемы. Подбором конденсатора С1 можно регулировать количество звуковых колебаний, а подбором С2 — их основной тон.
Буззер (пьезоизлучатель) можно использовать практически любой, рассчитанный на напряжение 12 В без встроенного генератора. Например, такой как HCM1212A или HCM1612A.
Печатная плата (ссылка) — одностороння для установки smd-компонентов. Микросхема DD1 в корпусе SO-14, резисторы и конденсаторы в корпусах 1206. Диоды можно использовать любые подходящие по размеру, например, DL4148.
Контактные площадки: +U1 и +U2 — подключение к индикаторным лампочкам указателя, GND — масса, BZ1 — подключение пьезоизлучателя.
Знаю, что многие не любят поверхностный монтаж или просто «не дружат» с ним. Это тоже не проблема. Всё вообще можно сделать навесным монтажом, главное, чтобы было где всё это потом разместить. Микросхема DD1 заменима на нашу К561ЛА7 с сохранением цоколевки, резисторы — обычные МЛТ, а конденсаторы К10-17.
Источник
Как отключить штатную сигнализацию
На видео можно посмотреть процесс обучения АПС «Приоры», «Калины» или «Гранты», с двумя рабочими ключами:
Добро пожаловать! Звуковой сигнал – нужен для привлечения внимания участников движения или пешеходов, звуковым сигналом оборудуются исключительно все автомобили и если его по каким либо причинам нет, то эксплуатация автомобиля запрещается, данный сигнал может обеспечить сохранность вашего авто в какой либо аварийной ситуации, а так же уберечь вашу же жизнь и если он вдруг выйдет из строя или если Вы его захотите поменять на более мощный, то это будет очень большим плюсом для Вас, так как на дороге Вы уже будете более заметней.
Настройка звука в машине без саба
Настройка музыки в автомобиле без саба – это регулировка штатной акустической системы, играющей от автомагнитолы. То есть, без отдельных усилителей и прочих агрегатов, превращающих салон машины в концертный зал.
Объяснять будем максимально просто, поскольку, если углубляться в дебри, придется раскрывать каждый термин, а на это и книги не хватит. Статья предназначена для новичков, именно их мы и хотим научить выполнять базовую настройку музыки в авто.
Итак, начнем разбирать, как правильно настроить музыку в машине. Для этого понадобится сделать настройку эквалайзера, фильтров высоких и низких частот и тонкомпенсации.
Чтобы понять, как правильно настроить звук на магнитоле, подготовьте тестовые треки. Те песни, которые намерены слушать, причем, желательно взять что-нибудь из рока (музыку с богатым акустическим наполнением):
- Включите автомагнитолу и запустите воспроизведение с флешки к примеру, причем, следует сделать музыку как можно громче;
- Вы должны определить акустический предел системы, который проявится, когда звук начнет «хрипеть». Прекращайте выкручивать регулятор громкости, наоборот, поверните его немного назад. Готово, вы нашли нужную точку;
- Далее – черед верхов и низов. С первыми проще – с ними сложно переборщить. Вторые постарайтесь выставить по максимуму, но до момента, когда динамики начнут «разрываться». Теперь немного отмотайте назад, совсем чуть-чуть. Готово.
- Теперь найдите в меню аудиосистемы регулировку фронтальной и тыловой акустики. Они называются, соответственно, Fader и Balance. Центральная точка звуковой сцены в машине должна определяться по положению водителя. Если значения фадера и баланса стоят на нулях, звук будет «плавающим», как птица, которая метается по салону в поисках выхода. Напомним, идеальная настройка – это когда звук повсюду равномерный, ровный, без колебаний. Самая правильная настройка эквалайзера на чистый звук на магнитоле в машине подразумевает главенствующее положение фронтальной акустики, тыловая же – выполняет роль подзвучки. Выставляйте Fader на +15%, как минимум. Подрегулируйте, чтобы «тыл» не забивал «фронт».
- Не забудьте отрегулировать также звук с левой и правой сторон. Имейте ввиду, сторона, к которой ближе сидит водитель, для него всегда звучит громче. Поэтому звук с противоположной нужно слегка увеличить, чтобы добиться равновесия. Данная настройка выполняется параметрами Balance, примерное значение для дальнего канала звука — +15%.
Готово. С кресла водителя прислушайтесь к музыке, постарайтесь определить, откуда она идет. Должно складываться ощущение, что весь звук сконцентрирован в районе лобового стекла, при этом, он выходит не из динамиков. А сидящие сзади, вообще, не должны ощущать какого-либо перевеса.
Замена штатного звукового сигнала в случае поломки
Для начала потребуется подготовить авто к работе, поставив его на стояночный тормоз и выключив зажигание. Затем нужно поднять капот и, вооружившись ключом «на 10», отсоединить минусовую клемму с аккумуляторной батареи. Затем следует демонтировать передний бампер, что лучше осуществлять с помощником, дабы не повредить ЛКП на самом бампере и на крыльях Весты.
На рисунке показаны место крепления сигнала Весты, его штекер и сам сигнал.
По завершении этого, остается отсоединить штекер с проводами от рожка сигнала. Затем можно демонтировать и сам сигнал, кронштейн которого к кузову крепится одной гайкой. Для демонтажа потребуется удлинитель, вороток и головка «на 13».
Снимать и ставить передний бампер необходимо с помощником.
Сборка осуществляется в обратном порядке – необходимо закрепить сигнал, проинспектировать его работу, поставить с помощником бампер и затянуть клемму на АКБ Весты.
Как легко настроить автозвук. Метод для чайников
Если вы приобрели новый автомобиль или же новую акустику для вашей машины, вы наверняка задаётесь вопросом: как всё правильно настроить, чтобы ничего не хрипело и хорошо играло.
Конечно, очень многое зависит и от качества ваших колонок, самой магнитолы и всяческих дополнительных устройств, но в любом случае, какими бы они не были, их нужно настраивать, иначе особых изменений по сравнению со старой акустической системой вы даже не заметите. Как же сделать так, чтобы качество звука стало несколько выше?
Разберем способ настройки на самой обыкновенной магнитоле при наличии двух или четырех колонок.
В любой магнитоле есть система настроек эквалайзера, баланса между передними и задними колонками и т.д, и именно эту вещь мы будем использовать для настройки.
Как добиться того, чтобы музыка играла громче? Если у вас нет сабвуфера можно сделать срез частот. Обычно на динамики подаются все частоты и самые низкие, в том числе, которые искажают звук и отбирают мощность и усилителя магнитолы. Чтобы музыка играла громче, переходим в режим среза частот через настройки и режем динамики по частоте 78 или 125 Hz. Это означает, что динамики не будут воспроизводить частоту ниже выставленных герц.
Далее настраиваем баланс передних и задних колонок. Если либо спереди, либо сзади стоят колонки разные по мощности, какие-либо из них начнут раньше выходить в искажение, поэтому мы изначально выставляем уровень низких частот на 0 Db, входим в режим баланса, максимально увеличиваем громкость и настраиваем так, чтобы и перед, и зад играли в унисон, и звук не искажался. Если динамики одинаковых мощностей, оставляйте баланс посередине, если нет – делайте предпочтение более мощным.
Далее, составляющими громкой песни являются средние частоты и высокие. Настраиваем их по вкусу. Таким образом, вы добьетесь наиболее возможной на вашей акустической системе громкости звука с помощью этого достаточно простого и известного способа настройки.
Объясняем простым языком, поэтому трудности в настройке магнитолы возникнуть не должно. Единственное, что нужно сделать – это изучить свою магнитолу, разобраться с меню, местонахождением и названием каждой из настроек.
Источник
Основные неисправности сигнала автомобиля Лада Веста
На автомобиле Веста не работает сигнал по следующим основным трём поломкам. Тут причина может быть и проводка и вибрация:
- Поломка звукового сигнала на Весте это не хорошо. ПДД РФ запрещают пользоваться автомобилем с неисправным гудком. Главные симптомы поломки детали: полное отсутствие звука и его срабатывание без участия водителя. Причиной, по которой не работает клаксон, может стать высокое напряжение.
- Улитки Весты работают с мощностью 12В. При образовании окисной пленки контактов, провода могут мгновенно перегореть. Такой гудок не подлежит ремонту. Чтобы уберечь его от поломки, регулярно смазывайте контакты специализированными средствами. Смотрите, чтобы в составе были минеральные масла, загустители и стабилизаторы. Хорошей электропроводностью обладают средства на основе графита и порошка меди тонкого помола.
- Вибрация от мотора быстро изнашивает звуковое устройство Весты. Первым страдает предохранитель. Если он перегорел, сигнал перестанет работать. Проверка предохранителя покажет: виноват в неполадках он или перегорела электроцепь. Обе детали можно заменить. Перед этим найдите причину их сгорания, чтобы замена не износилась раньше срока.
Настройка звука в машине через телефон
Настройку эквалайзера для идеального звука в машине можно выполнить через смартфон. Достаточно скачать специальное приложение, которое умеет анализировать звуковой поток. Также, утилита позволит и управлять воспроизведением.
Программ для настройки звука в автомобиле много, но хороших среди них – единицы. Они умеют корректировать звуковые параметры, тестировать сабвуферы, динамики, включают расширенный эквалайзер, дополняют звук различными эффектами: стерео, усиление баса, виртуализатор, визуализатор и т.д.
Вот перечень лучших приложений для настройки музыки в авто, согласно рейтинга Play Market:
- Эквалайзер – усилитель басов и усилитель громкости (4,6 баллов);
- Эквалайзер & Bass Booster (4,4 балла);
- Громкий усилитель звука для динамиков (4,4 балла).
Общий принцип действий всех утилит един:
- Скачиваете приложение на смартфон;
- Подключаете последний к автомагнитоле в машине через Wi-Fi, Bluetooh или USB-шнур;
- Включаете тестовый трек;
- Запускаете утилиту по настройке звука;
- Изучаете все доступные опции.
Отдельные утилиты имеют свои плюшки, вроде фильтров на музыку (квартира, танцы, классика, фолк, нормальный и т.д.), виртуализатора и других параметров. Советуем протестировать разные варианты и найти свой самый-самый.
С помощью таких утилит вы сможете настроить в машине модулятор, чтобы слушать музыку с телефона, как по радио. Это такое устройство, которое преобразовывает цифровой сигнал в радиоволновой. Как правило подобные FM-адаптеры приобретают для стареньких магнитол, у которых нет ни Bluetooth модуля, ни USB-порта. Соответственно, эквалайзер у такой аудиосистемы тоже скудный. Зато подключив модулятор, сможете выполнить качественную настройку, буквально, в два клика.
Наша статья подходит к завершению.
Давайте подведем итоги. Автомобильная акустика не имеет ничего общего с домашней. Тут нет, как таковых колонок, а динамики установлены по принципу «где нашлось место». Роль акустического оформления играют детали конструкции машины. Однако, это не значит, что здесь нельзя создать идеальную аудиосистему. Если выполнить корректную настройку эквалайзера и других параметров в машине для лучшего звука, руководствуясь, хотя бы инструкциями из нашей статьи, поверьте, разница ощутится. Даже если вы не меломан с идеальным слухом.
И все же, если желаете добиться звуковой сцены, действительно, высокого класса, приготовьтесь к немалым вложениям. Тут недостаточно просто купить усилители с сабом и правильно выполнить настройку. Придется потратиться на эффективную вибро и шумоизоляцию, заменить штатные динамики, выполнить апгрейд головной аудиосистемы (штатной) или же заменить ее полностью. Как видите, задача не из легких, и, уж точно, не из дешевых. Даже самый приблизительный подсчет на глаз выбивается за пределы трехсот тысяч рэ.
Но ведь не всем в машине нужна именно профессиональная аппаратура, не так ли? Для начала, разберитесь, как выполнять настройку музыки в автомобиле, с сабом или без, на основе имеющихся штатных средств. Покатайтесь так, научитесь чувствовать звук, а дальше – время покажет! И помните, все хорошо, что в меру. Наша статья уж точно не для последователей долбокасты «Территория децибела» или «Dolbit normal’no». Надеемся, никого не обидели. Всем пока!
Источник
Лада 2101 «Осенняя» › Бортжурнал › Весна 2020: Звуковой сигнализатор поворотов и его доработка
Весна почти пришла, нет лучиков тепла, снег превратился во что-то чёрное, и под ним начали проявляться какашечки. Шикарная погода, не правда ли? В такую уютную пору только самый отчаянный, молодой студент, в дырявых кедах, зажав букет цветов в газете будет ждать свою возлюбленную… на остановке «Пивзавода Подол», где водитель фуры моет подмышки из пластиковой бутылочки…
Как всегда Ваш покорный слуга направился к своей подружке, дабы запхать куда нибудь свои шаловливые ручонки.
Как-то у одного деда попался мне в руки звуковой сигнализатор поворотов, производства неубиенной, и могучей страны, именуемой СэСэСэР. Всего то? 30 грн. вопрос!
Точной такой же девайс прячется под панелью приборов у Рыжей дедушкиной троечки, и зная этот шикарный писк с детства я всегда хотел такой же впиндюрить себе в Осенньку. Ибо новодел не наша дорога. Хотя, установленное аналоговое реле производства АП от 2107 образца 80-х годов щёлкает достаточно громко и сочно, всё же решил его так-же не менять на новодельное, и повесить поверх вырванный у плачущего дида сигнализатор поворотов.
Вот он красавец. Новый, в коробочке, и даже пахнет. На самом деле может использоваться не только для поворотов, а ещё для всяких тумблеров, сигнал стояночного тормоза, и разных датчиков. 2 контакта: + и — Всего то, проще некуда.
Но, тут стал вопрос: — Если повесить на цепь контрольки с щитка приборов, или же на оба борта левого и правого поворотника, то сигнализатор будет адски пищать даже при включённой аварийке? Фонарь, этого нам как раз и не надо!
Перелопатив интернет, я каким то макаром и чудом порвывшись на форумах и поспрашивая людей, выяснил что: —в цепи нужно задействовать диодный мост (покупается в любом радиомагазине), который стабилизирует напряжение (правильно ли я выразился, товарисчи радиолюбители?), и блокирует работу сигнализатора когда используется работа сразу двух бортов (тоесть включение аварийной сигнализации нажатием ТЫЦ на кнопку).
Что-бы из кучи диодов ничего не паять я купил в радиомагазине обыкновенный и самый стандартный диодный мостик, размерами меньше 10 копеечной манетки.
Далее вооружившись паяльником, проводами, термоусадками, и схемой пошёл ковырять.
источник
Распространённые итоги ТО-1 «Лада Веста»
Перечислим распространённые проблемы «Лада Веста», проявляющиеся в пределах пробега в 15 тыс. км:
- царапины на стёклах — если их конфигурация не характерна следам от штатного оборудования, то гарантийной замене не подлежат;
- люфт в нижних шаровых опорах;
- стук задних стоек стабилизаторов;
- скрип резиновых втулок стабилизаторов;
- перетирание патрубков системы охлаждения как под капотом, так и в салоне.
- коррозия и прогорание корпуса резонатора;
- не работающий подогрев лобового стекла;
- коррозия контактов повторителей поворота в боковых зеркалах.
- сбои в работе системы «мультимедиа».
