Для некоторых пользователей более приемлемым вариантом является использование отдельного тумблера. В этом случае следует удостовериться, что лимит величины тока через выключатель, который, как правило, отмечается на корпусе, превышает ток, расходуемый системой обогрева.

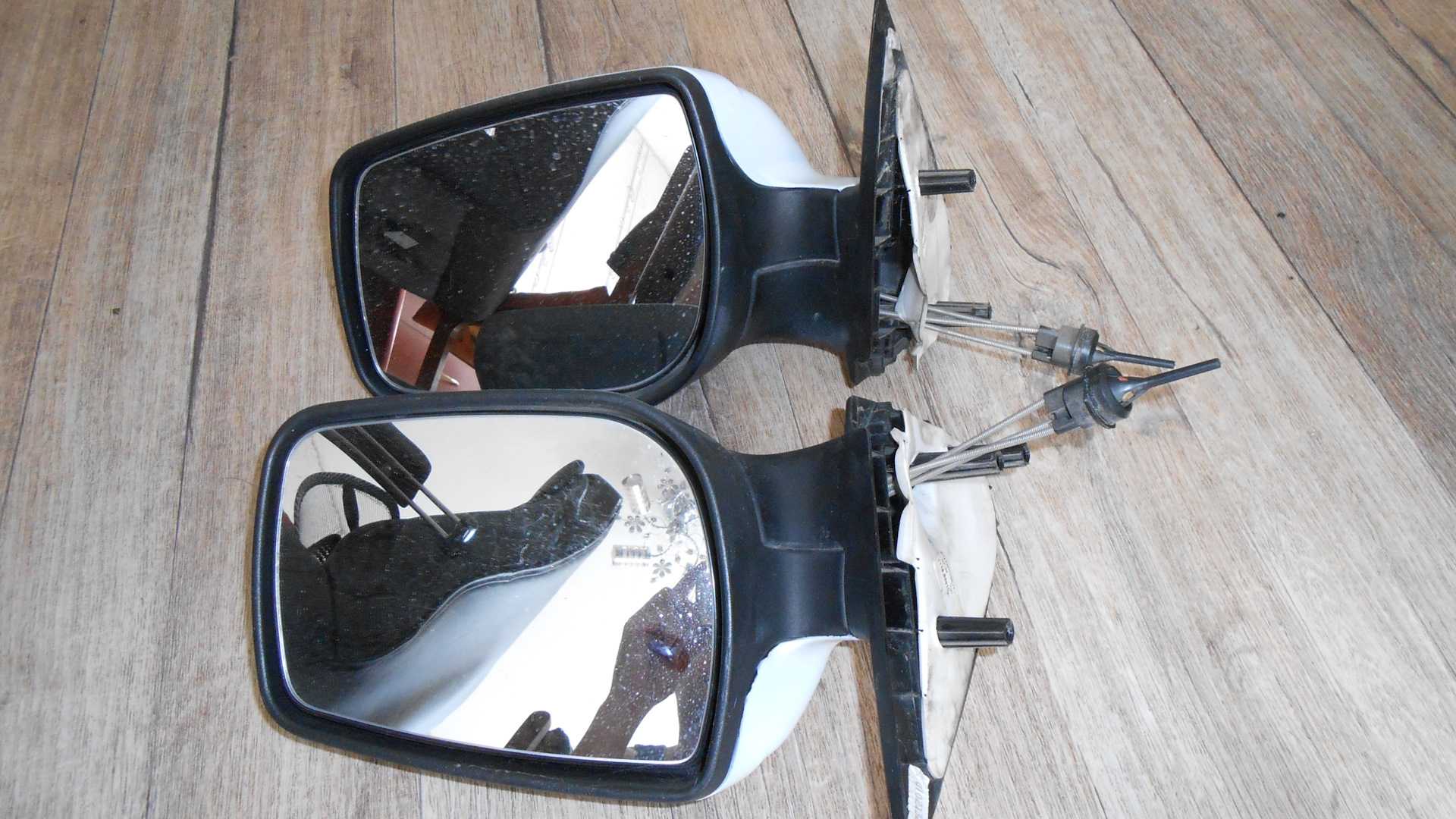

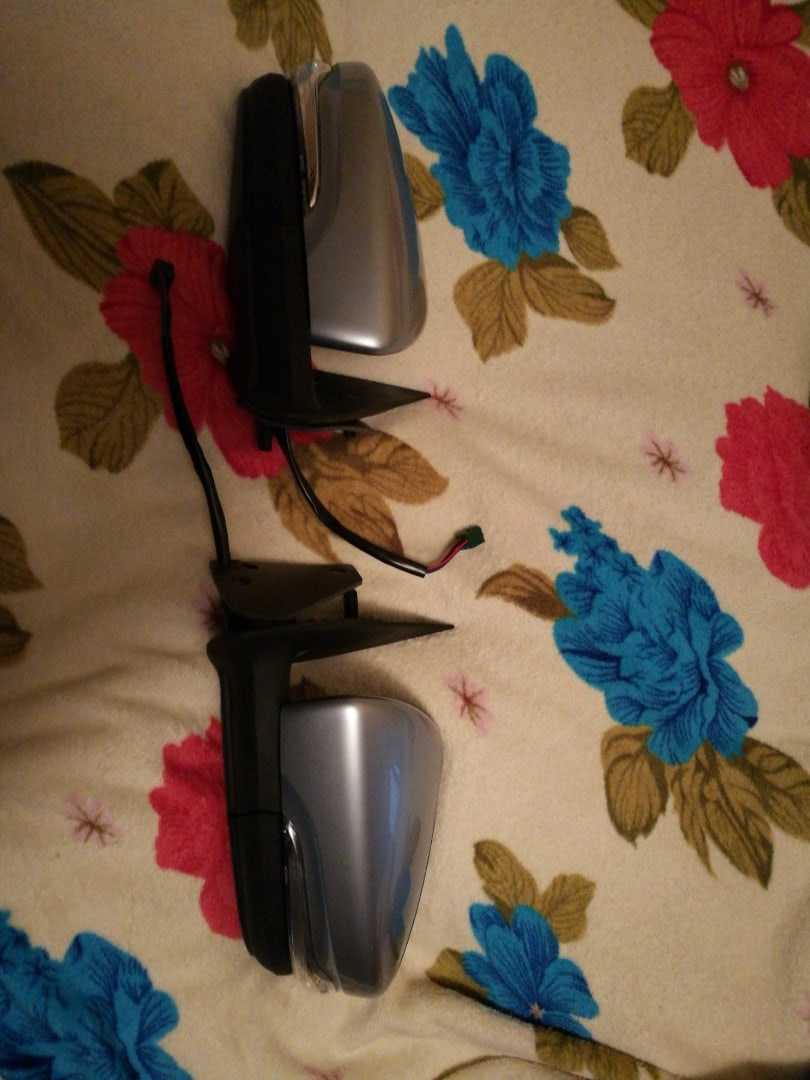

Для тех, кто хочет одновременно с нагреванием установить электрорегулировку оптимальным вариантом будет использование зеркал от Лады Калины. Родные стёкла Гранты большие, обзорные. Электрозеркала от Калины чуть меньше, поэтому такой способ — хороший вариант для тех автолюбителей, кому не нравятся увеличенные зеркала. Другим водителям следует напомнить, что меньший их размер компенсируется гораздо большим комфортом в эксплуатации.

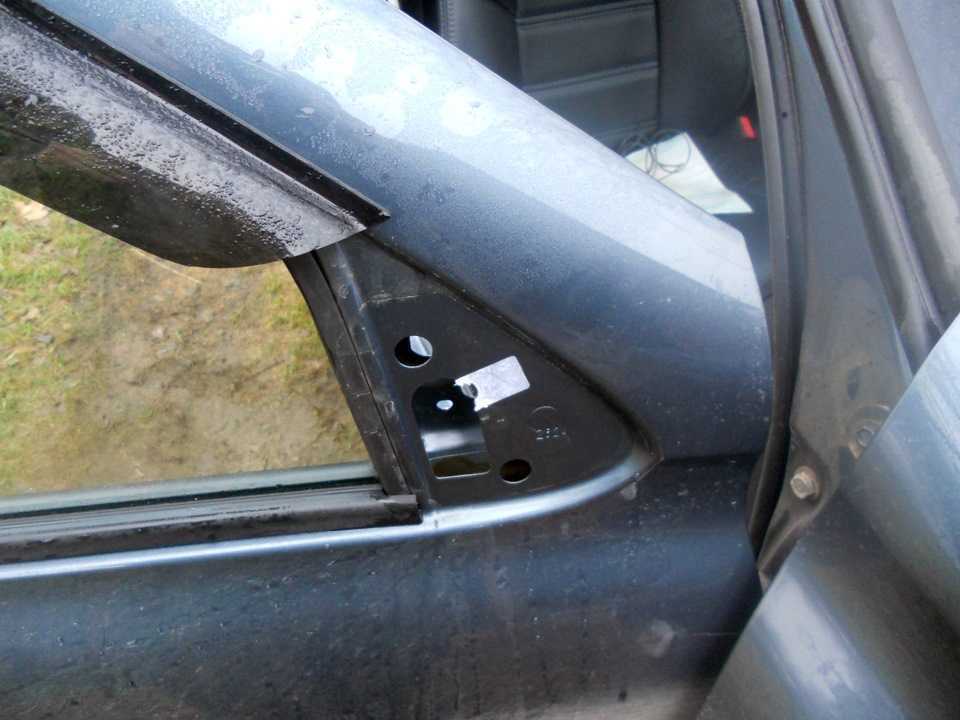

Первым делом снимаются прежние зеркала. Они закреплены на 3 винтах, доступ к которым открывается после снятия декоративной накладки. Далее устанавливаются новые детали и протягиваются провода, как это описано выше. К комплекту новых зеркал, имеющих электропривод, прилагается схема подключения. Вмонтировать узел управления следует над кнопками модуля управления электростеклоподъёмников.

Делаются все соединения с учётом описанного выше алгоритма, а также инструкции к новым деталям. В результате получается Гранта с требуемой опцией — электроприводом и подогревом наружных зеркал.

«> Всем привет. Сегодня на ВАЗ Ремонт мы поговорим о том, как установить и подключить подогрев зеркал заднего вида на Лада Гранта в домашних условиях. Статья будет подкреплена информативными фото, а также пошаговой инструкцией, что позволит вам, дорогие читатели, произвести такой тюнинг самостоятельно на своем авто.

Для работы вам необходимо иметь:

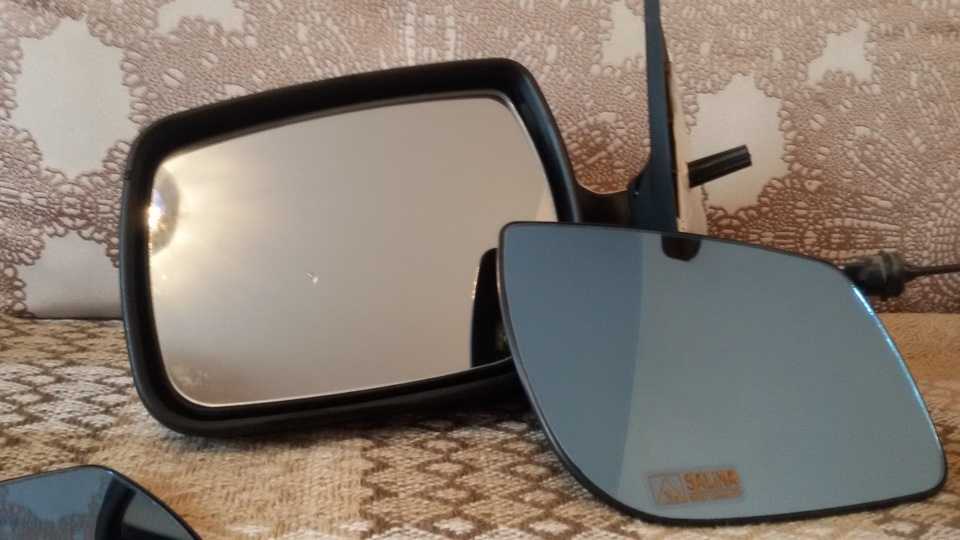

Комплект подогрева зеркал. В моем случае это нагревательные элементы производства Salina;
Медный провод 0.75-1 мм длинной 8-10 м;
Небольшая клемма «мама» (2 шт.);
Клемма-кольцо «масса под винт» (2 шт.);
Клемма зажимная (1 шт.);
Держатель предохранителя (1 шт.);
Паяльник, пробник, несколько отверток, надфиль;
Термоусадка, изолента.

Примечание: Вышеперечисленные комплектующие могут отличаться в зависимости от схемы подключения, которую вы выберете. В моем случае подключение будет осуществляться путем подключения подогрева зеркал к обогреву заднего стекла. Ниже я приведу три альтернативных способа подключения, которые также можно использовать.

Чтобы увеличить изображение нажмите на него!

Установка подогрева зеркал на Лада Гранта своим руками — пошаговая инструкция

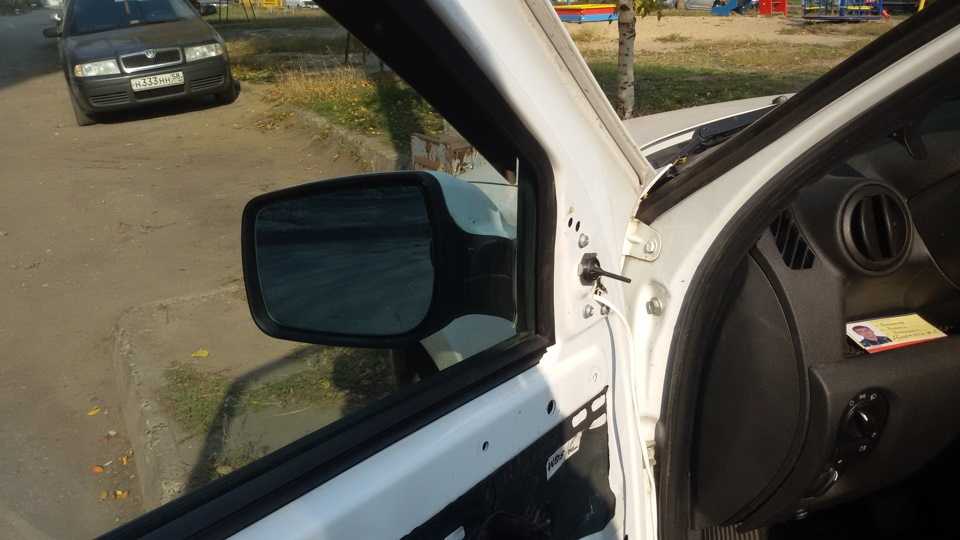

1. Первым делом необходимо демонтировать зеркало заднего вида. Для этого отгибаем зеркало и откручиваем защелки, расположенные по кругу.

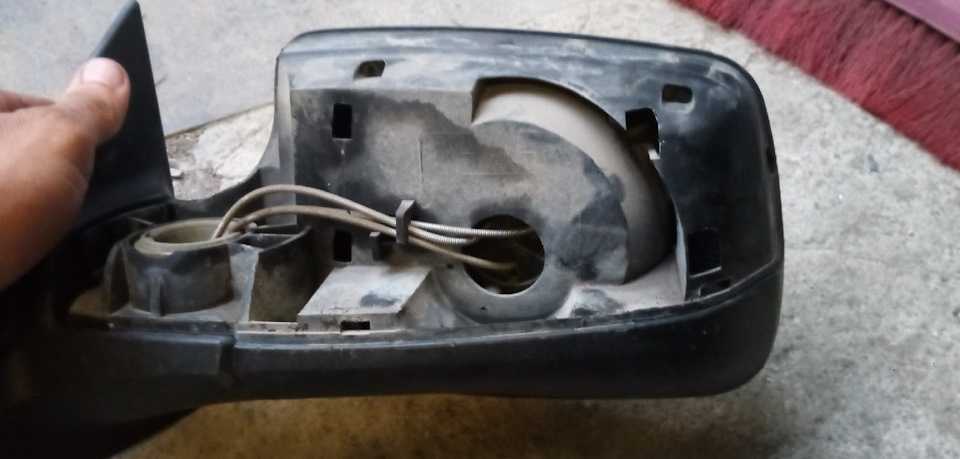

2. Дальше демонтируем накладки зеркал. Защелки хорошо видны со стороны снятого зеркала.

3. После этого приступаем к снятию дверной карты. Здесь все просто, думаю, разберетесь. Кому все же необходима инструкция, читаем вот эту статью, в которой все подробно расписано.

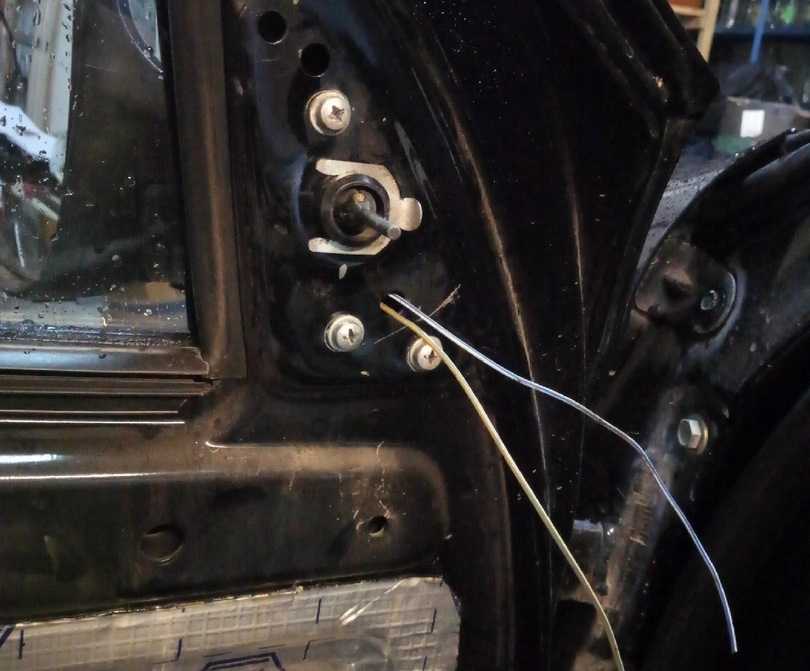

4. В отверстие, в котором проложена проводка, просовываем провода питания нагревательного элемента.

5. Далее, необходимо разобрать соединительную колодку, скажу сразу — занятие не из легких. Протянуть проводку через колодку, а также резиновую гофру в салон — довольно сложно. Правда, если знать определенные секреты, можно существенно облегчить себе жизнь. Для этого потребуется круглый тонкий надфиль, которым очень удобно рассверлить отверстие колодки, в которое потом отлично пролезет «-» провод питания подогрева зеркал. То же самое проделываем с «+» проводом.

6. Далее протягиваем провод через резиновую гофру.

7. Минусовые провода подключаем к массовому винту возле блока предохранителей. Плюсовые провода подключил к держателю предохранителя, все посадил на термоусадку.

8. В пучке проводов находим два серых провода (первый идет к бензонасосу, второй питает обогрев заднего стекла, он то нам и нужен).

9. Соединяем держатель предохранителя, используя неразрывный зажим и необходимый нам провод. Устанавливаем в держатель предохранитель номиналом 15 А.

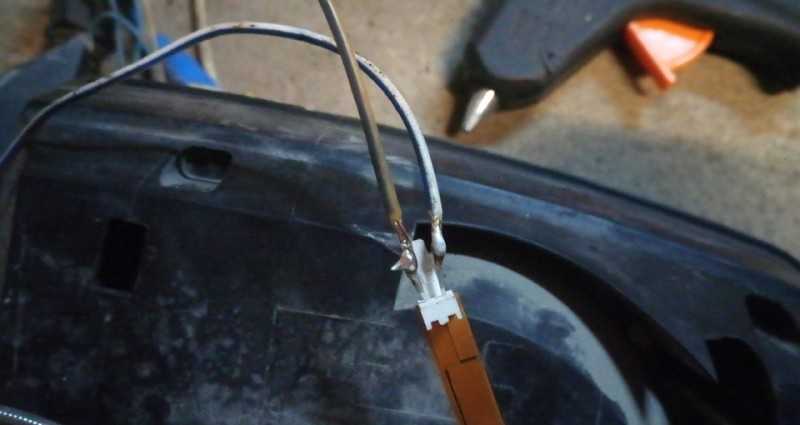

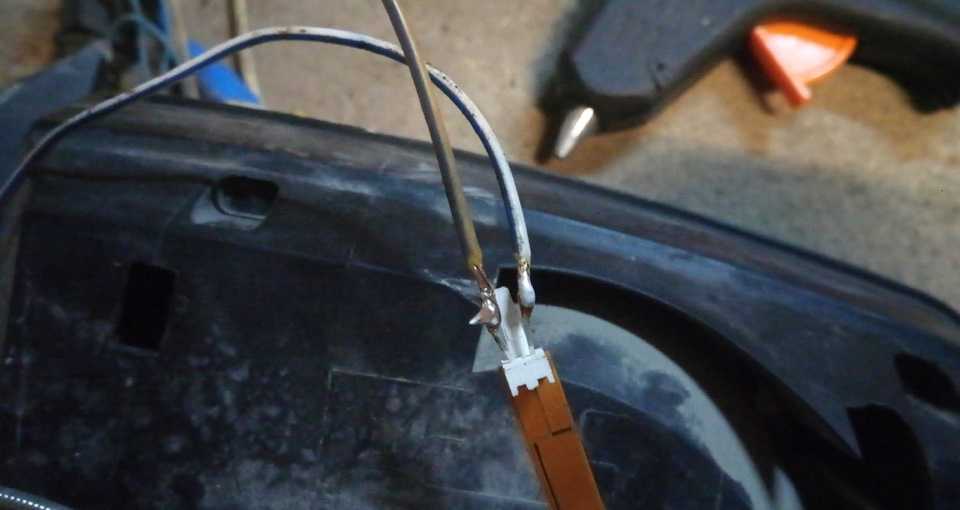

10. Производим подключение элементов к «мамам» на зеркалах, после чего подсоединяем зеркальные элементы с подогревом и устанавливаем накладку.

11. Сборка производится в обратной последовательности и только после проверки работоспособности подогрева зеркал.

Технические характеристики

Любые модели должны соответствовать следующим критериям:

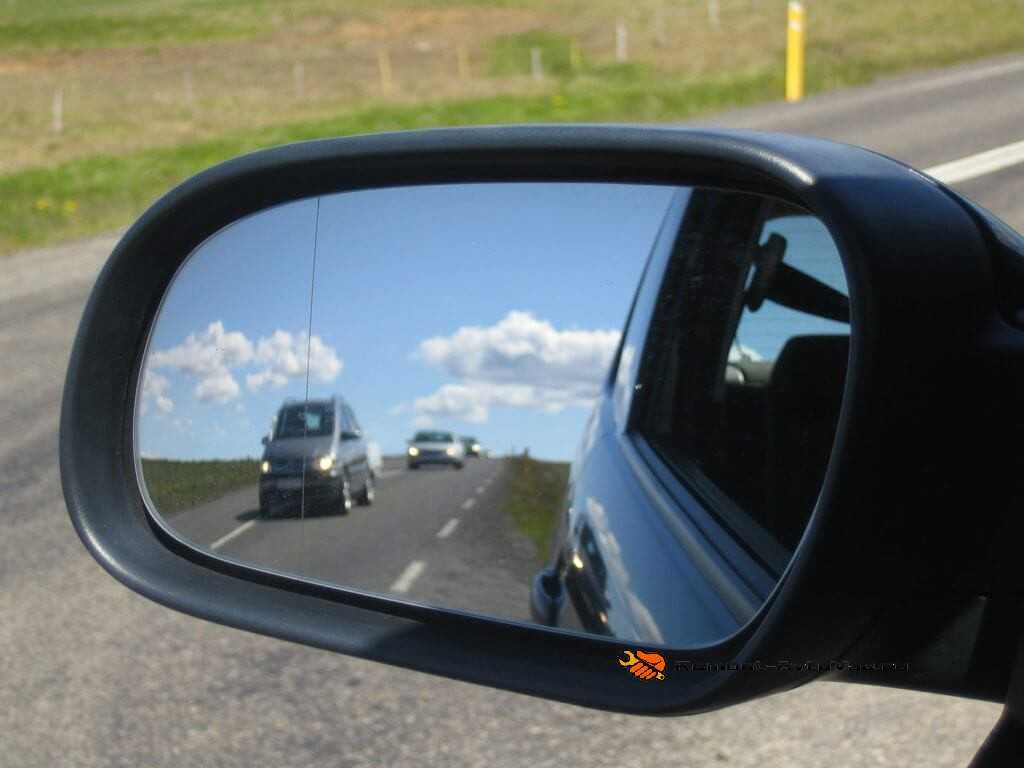

Четкое отражение. Все детали должны быть видны даже при тряске и раскачивании.
Обзорность. Дорога за автомобилем должна быть видна до линии горизонта.
Отсутствие искажений цвета и форм.
Отделение салонного зеркала при аварии. Конструкция должна сложиться или отломиться при ударе головой.
Сложение наружных зеркал. Они должны складываться при внезапном столкновении.
Безопасность. Отсутствие острых углов, осколков при повреждениях и т.д.
Размеры. Внешний корпус не должен выступать за корпус автомобиля больше чем на 20 см.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Подключение

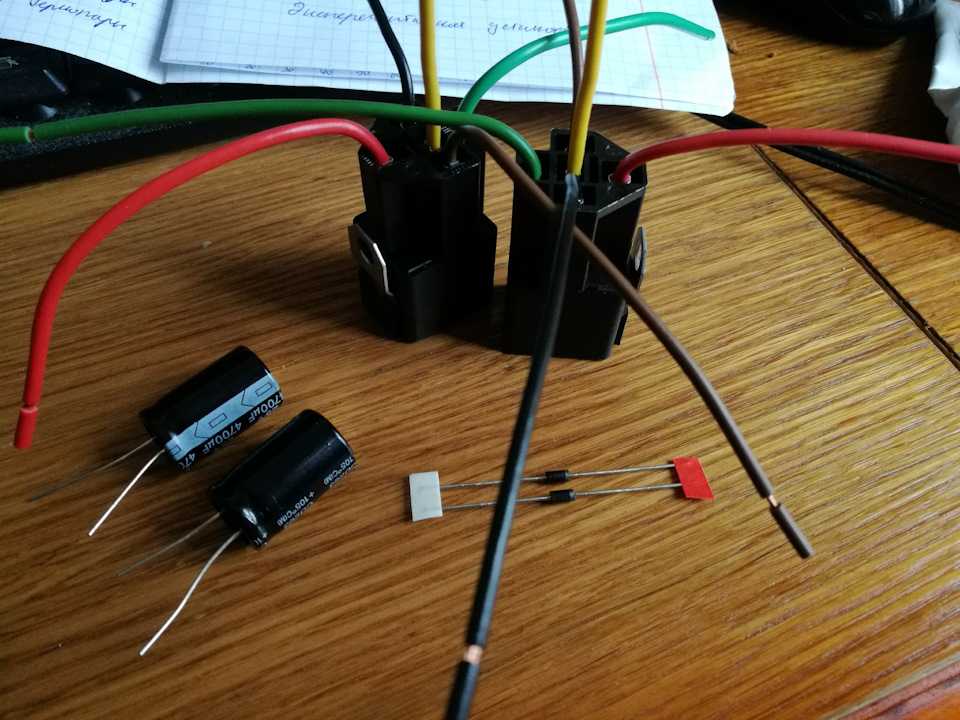

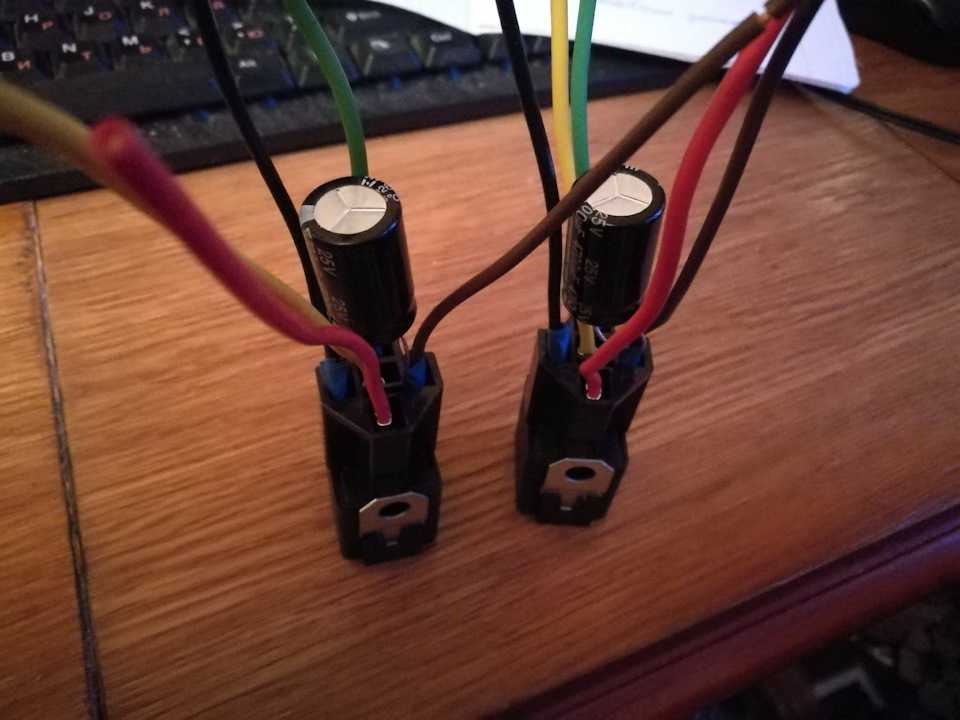

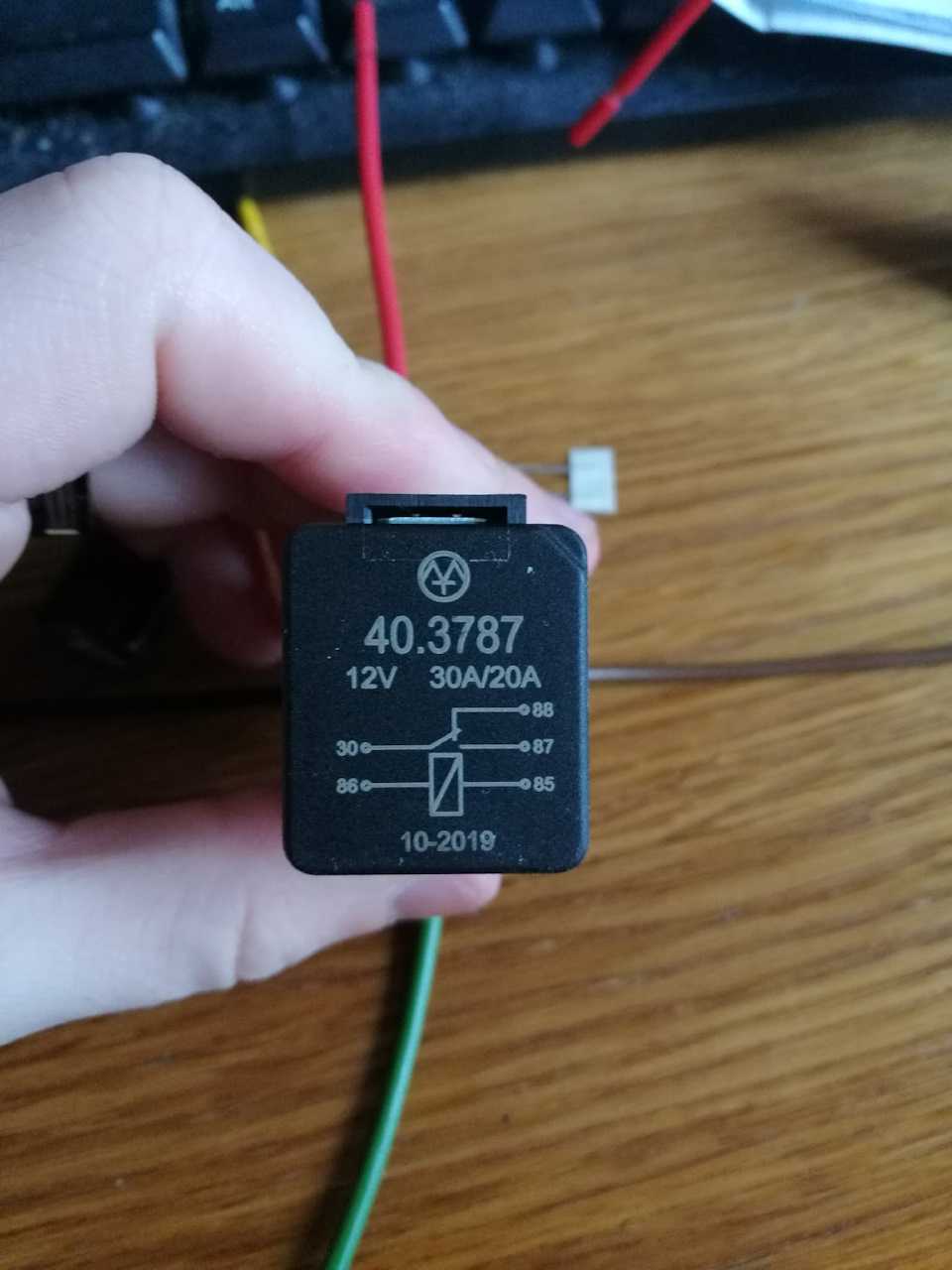

Подключение центрального замка. Используем схему из двух реле, чтобы не лезть под панель к блоку ЦЗ:

Подключение подогрева зеркал (к жгуту проводов под порогом водителя)

Подключение поворотников зеркал:

Вариант 1: Тянуть провод от указателя поворотов на крыле.
Вариант 2: К жгуту проводов под порогом водителя (синий — левый поворотник; сине-белый — правый).

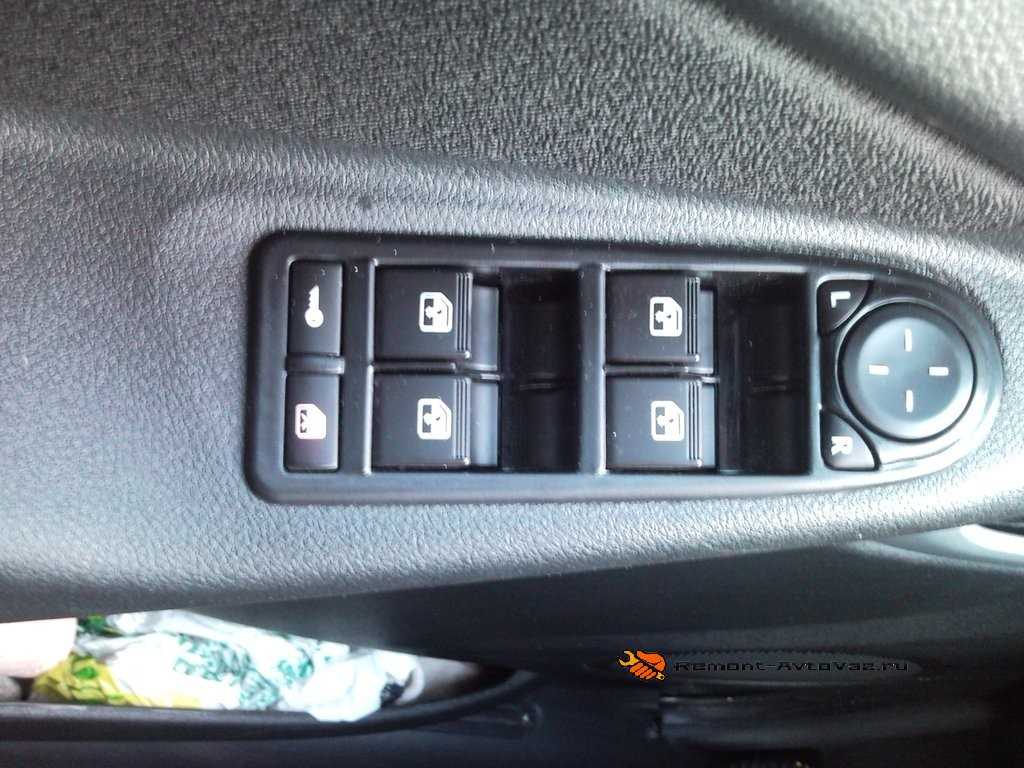

Провода от электростеклоподъемников переносим от штатных кнопок в новый блок с джойстиком.

Для Lada Kalina и Granta с боковыми зеркалами с подогревом и электроприводом (без указателей поворотов):

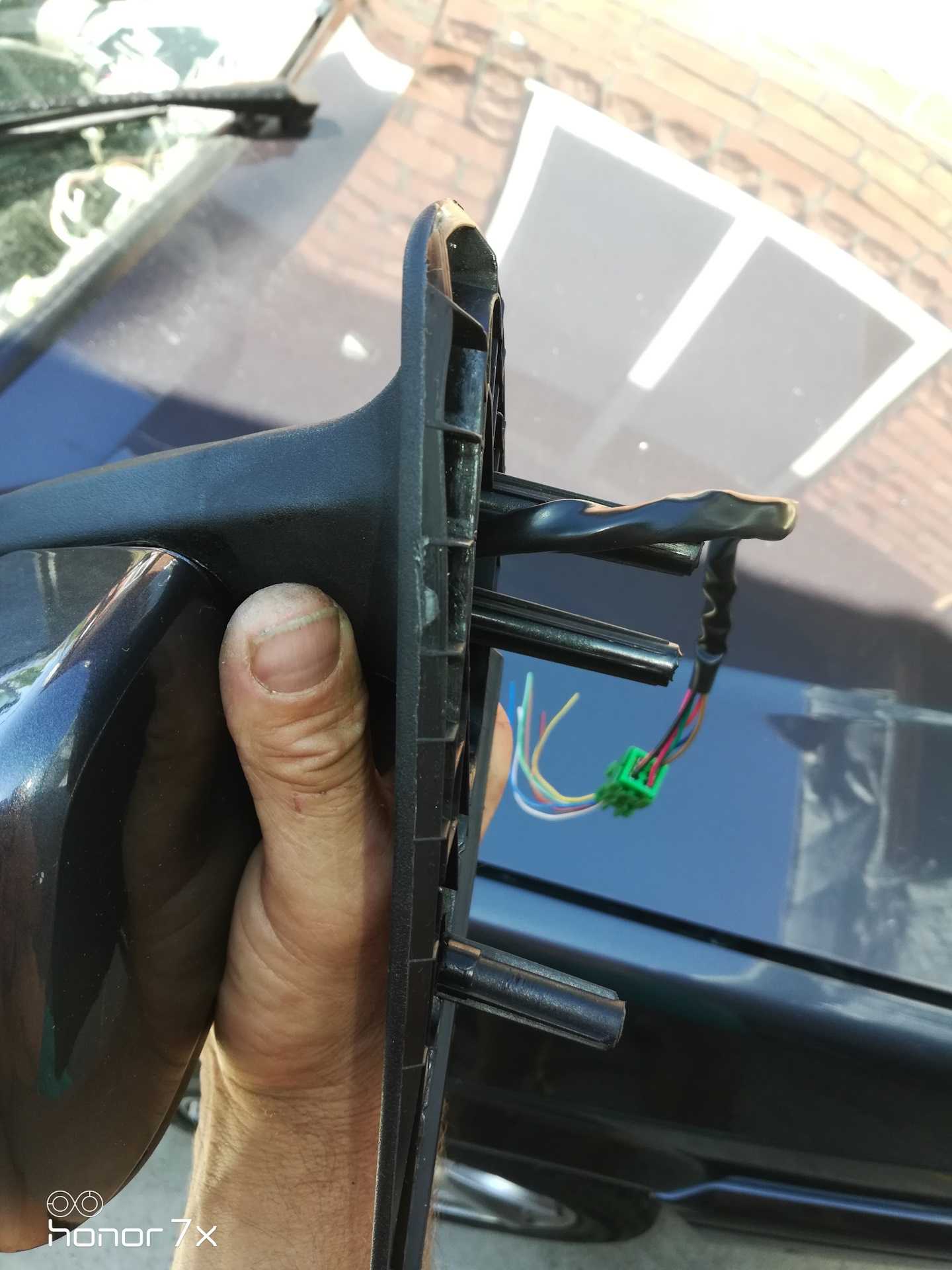

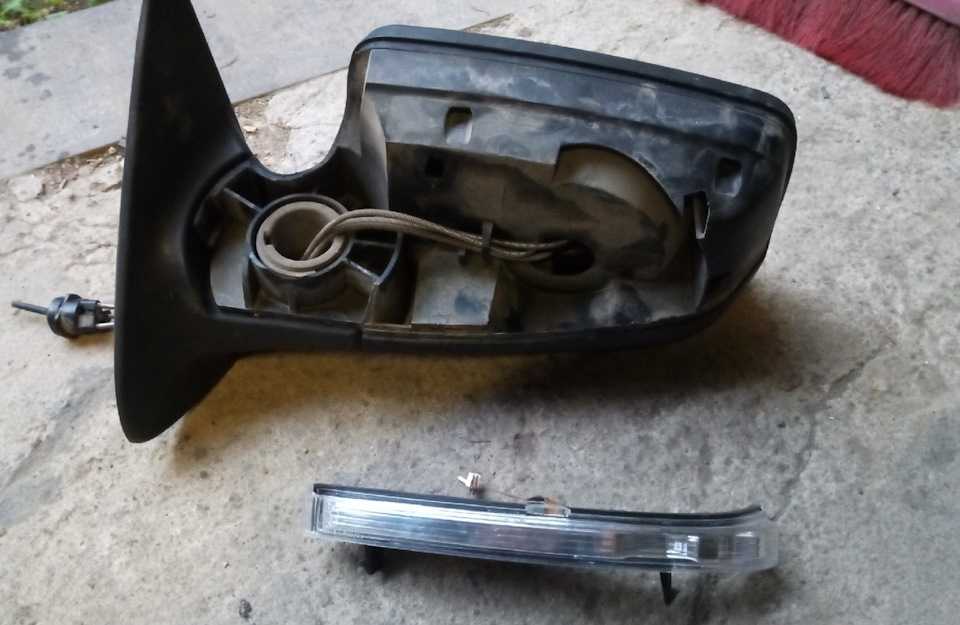

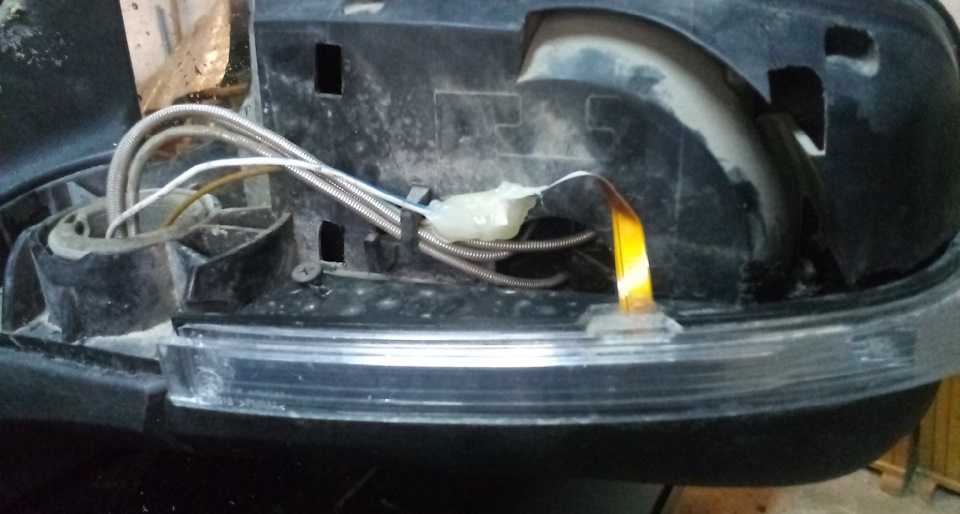

В новом зеркале фишка с шестью проводами, а в старой только пять. Тянем шестой контакт, который используется для работы поворотников.

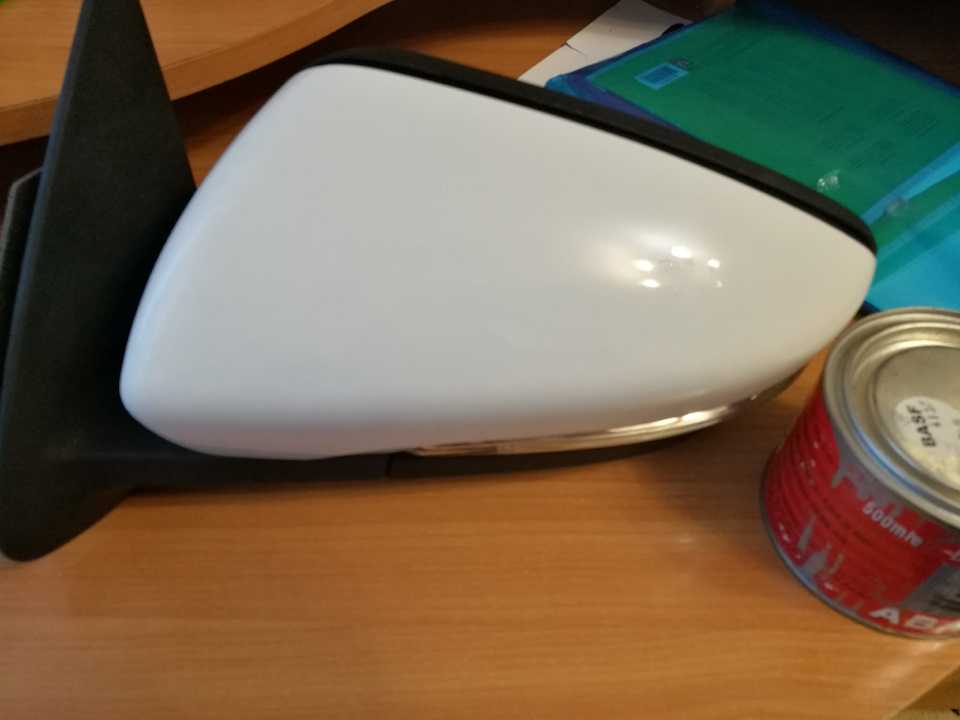

Процесс установки наружных зеркал от лифтбека на седан Lada Granta также показан на видео:

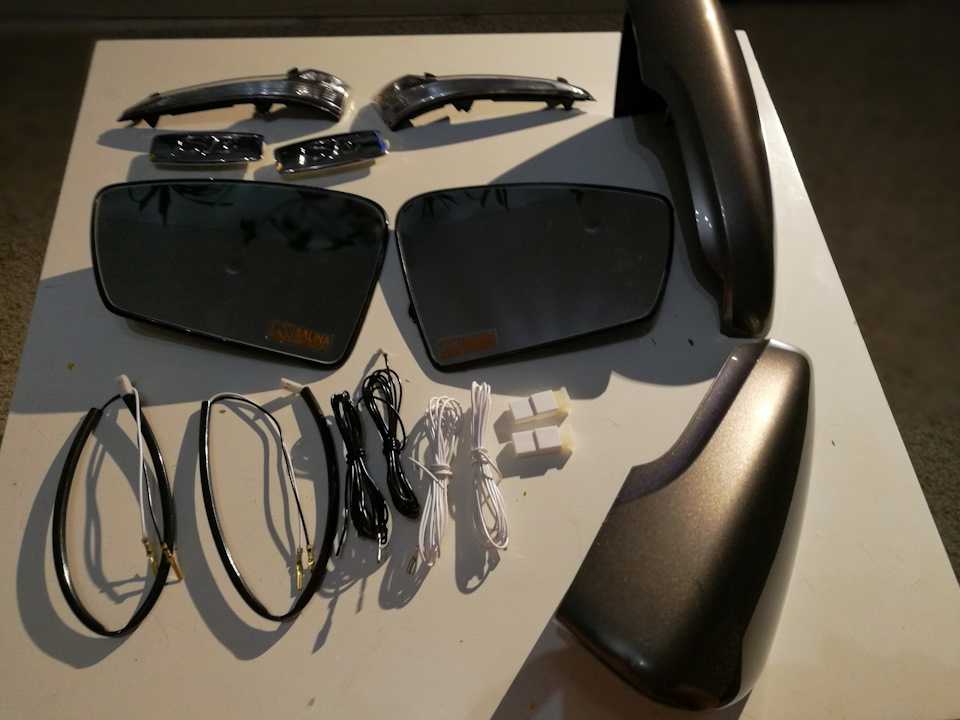

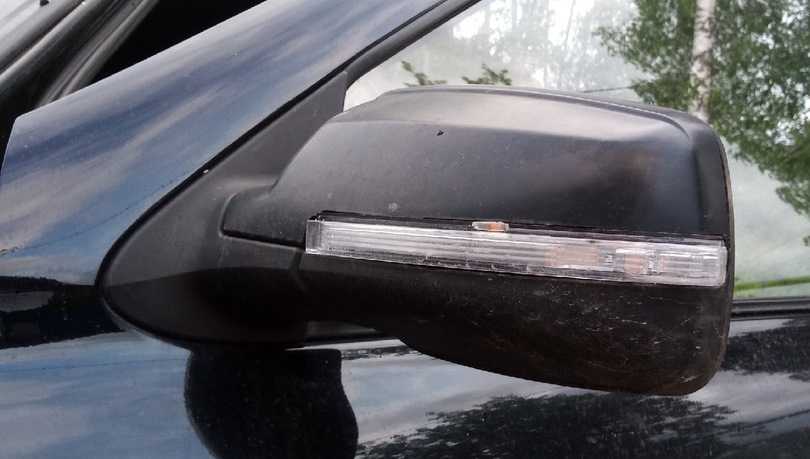

А вы рассматриваете замену старых зеркал на новые с повторителями поворотов?

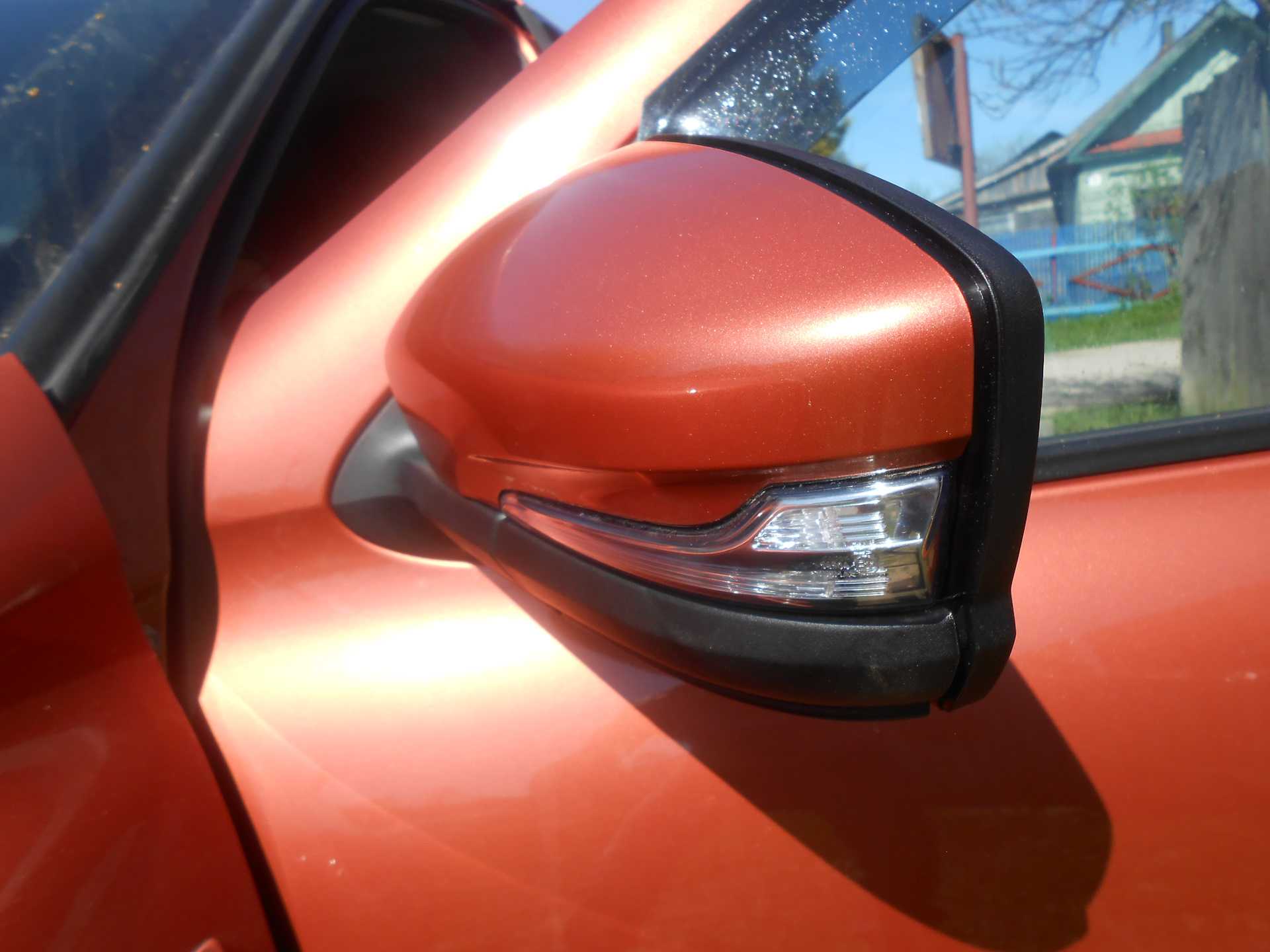

Особенность Лады Гранты Лифтбек — новая модификация зеркал бокового вида. По умолчанию они включены в штатную комплектацию, в отличие от Лада Гранта Седан, Приора, ВАЗ 2109, 2108, 21099.

В силу различных причин, таких как авария, столкновение, удар, отражатели повреждаются. Процесс замены вовсе не сложный, под силу каждому автолюбителю.

С целью оказания методической помощи малоопытным владельцам Лады Гранты Лифтбек, рекомендуем придерживаться нижеприведенной инструкции.

Что делать если не работает обогрев одного зеркала на гранте

Мало что то. На холодной машине 14,5В по штатному было.

Может где то не контакт?

дело не в напряжении в сети. В регуляторе напряжения встроена термокомпенсация. К сожалению она не понимает, что это не на улице тепла, а просто генератор нагрелся от двигателя.

Надо замерить напряжение относительно кузова на нагревательных элементах в разных режимах.

Вполне вероятно, что нет никакой разницы в нагреве на ХХ и на ходу (не беря во внимание небольшую разницу напряжения бортовой сети — больше 12,5 и ладно) — возможно обогрев так и должен — для нормального оттаивания не нужно делать стекло горячим — дабы оно не лопнуло со временем, нужно просто нагреть его до +5С например и оно само под действием ветра быстро высохнет. Ес-но на месте создаётся впечатление, что стекло зеркал просто не оттаивает

Это просто как вариант. Не исключаю, что есть проблема, но точно не из-за 1 Вольта

Ес-но на месте создаётся впечатление, что стекло зеркал просто не оттаивает. Это просто как вариант. Не исключаю, что есть проблема, но точно не из-за 1 Вольта.

Подогрев работает только при удержании кнопки как только отпускаешь отключается. В чем может быть проблема?

Вангую — в кнопке!

какая то интересная вещь творится. сегодня выезжаю утром со двора, включаю обогрев заднего стекла, а вместо этого слышу шипение сзади. (магнитола выключена) от греха подальше вырубаю обогрев. через полчасика опять попробовал включить — опять шипит. пошипела секунд 10 и перестала. вырубаю. опять решил включить и опять шипит. шипит с правой стороны под обшивкой где то по ощущениям.

отвез сегодня же машину официалам. попыхтели, но ничего сделать не смогли. сказали оставлять им машину, будут делать запрос на завод.

пробег блин всего 3000. покупал новую машину, чтоб не иметь с ней поездок по ремонтам, а уже второй месяц по три раза к официалам езжу, так еще бывает что отказывают в гарантии.

Как оборудовать Ладу Гранту зеркалами с подогревом и электрорегулировкой?

Работа эта требует немного большей квалификации, чем, например, установка спойлера. Поэтому наличие небольшого навыка по обращению с электрикой автомобиля, или помощника обладающего таковыми, приветствуется.

Доработка по обогреву

Итак, если нужен просто нагрев, то лучше использовать штатную деталь, заменив стекла на такие же с термоэлементом, или же самому установить оный.

Меры предосторожности пред началом работ:

Обязательно отключаем напряжение бортовой сети автомобиля! (снять клемму аккумулятора)
Во избежание случайного повреждения проводов при случайном закрывании двери установить ограничители.

Из инструментов и материалов понадобятся:

Фирменные зеркальные элементы зеркал с подогревом;
Изолента;
Несколько метров 0.75-1 мм2 провода;
2 клеммы «мама мал.»;
2 кольцевых клеммы «масса под винт»;
1 зажимная клемма;
1 держатель для предохранителя;
Надфиль круглый, паяльник, набор отвёрток, термоусадка.

Прокладка проводов

Следующий шаг — прокладка проводов. Чтобы проложить проводку, потребуется снять обшивку передних дверей.

Когда дверь разобрана, провода через отверстие крепления просовываются в дверь, колодка сопряжения разбирается. Через неё и гофру электропроводка протягивается внутрь корпуса. Для того чтобы упростить задачу, в колодке можно просверлить незанятый контакт, и таким образом продеть плюс и минус. Чтобы протащить проводку через гофру двери удобнее использовать проволоку

Важно (!) — для собственного удобства провода лучше закидывать с запасом

По аналогии такая же работа проделывается и правой дверью машины.

Для питания подогрева зеркал в Гранте рекомендуется использовать наиболее распространённый путь — подключиться к нагреву заднего стекла. Такой решение применяется на большинстве современных автомобилей. Порядок таков:

Два минусовых провода от обогрева прикручиваются на винт с «массой» над предохранительным блоком. Присоединяться к «массе» внутри двери не рекомендуется, так как электрический контакт в петлях двери и других подвижных соединениях не всегда надёжен.
Два плюса припаиваются к держателю предохранителя (15А) и подключаются к серому проводу в жгуте на полу. Серых там 2. Нужный из них находится с помощью тестера, когда подаётся нагрузка на обогрев заднего стекла.

Таким образом, подогрев зеркал Гранты оказывается подключенным посредством реле и 2 предохранителей. Осталось лишь соединить зеркальные элементы с клеммами и оценить работоспособность схемы. После этого провода следует спрятать под обшивкой.
