Установка центральной консоли luxe от lada kalina на lada granta

Снимаем торпедо (панель) Лада Гранта

Если Вы решили сделать шумоизоляцию моторного щита, или же перетянуть карбоновой пленкой торпедо, тогда внимательно изучите инструкцию, как снять панель Лада Гранта своими руками.

Снимаем торпедо Лада Гранта своими руками

– плоская и крестообразная отвертка.

– торцовая головка “на 13” и “на 24”.

1. Отсоедините минусовой провод от аккумулятора.

2. Снять прикуриватель (отжать фиксатор и извлечь патрон прикуривателя, отсоединить колодку с проводами).

3. Снять головное устройство аудио системы (магнитолу) и отключить от него колодку с проводами.

4. Снять центральную накладку панели (торпедо).

5. Снять крышку бардачка (вещевого ящика), и вывернуть винты крепления внутреннего щитка.

6. Снять облицовку стоек. Затем снять центральный тоннель. После снять рулевое колесо. Снять кожух рулевой колонки и подрулевые переключатели.

7. Снять блок управления наружным освещением (сначала демонтировать крышку блока предохранителей, затем отвернуть один винт и отсоединить колодку).

8. Снять регулятор гидрокорректора фар (демонтировать рукоятку, открутить гайку крепления, извлечь регулятор гидрокорректора).

9. Снять комбинацию приборов.

10. Затем вывернуть 4 винта крепления блока управления заслонками воздуховодов к панели приборов.

11. Вывернуть 18 винтов крепления декоративной панели к каркасу (рис 11.13).

12. Отвести декоративную панель от каркаса, насколько позволяют закрепленные на ее внутренней стороне воздуховоды.

13. Просунуть руку под панель и длинной крестообразной отверткой вывернуть два винта №1 (рис 11.14) (по одному с каждой стороны) крепления к декоративной панели воздуховодов передних боковых стекол. Выведите концы воздуховодов из патрубков сопел №2, после чего выньте внутренние концы воздуховодов из патрубков корпуса отопителя.

14. Потяните панель на себя, и отгибая воздуховод №4 ветрового стекла, переведите его через короб №2 (рис 12.1) подачи воздуха в центральные дефлекторы на корпусе отопителя. Снимите декоративную панель приборов.

15. Для того, чтобы в дальнейшем было легче установить панель обратно, выверните два винта №3 (рис 11.14).

– Снять воздуховод №4 (рис 11.14) ветрового стекла.

– Снять с кронштейнов панели две гайки-скобы.

– И переставьте их на кронштейны воздуховода – это позволит установить декоративную панель на место без воздуховода, а воздуховод закрепить на панели уже после ее установки, ввернув винты со стороны салона.

Рисунок 11.13.

Расположение винтов панели Лада Гранта.

Рисунок 11.14.

Декоративная панель приборов (вид с внутренней стороны):

Установка панели Лада Гранта

Установка торпедо осуществляется в обратной последовательности, но следует учитывать ряд моментов:

До установки панели наденьте на окно корпуса отопителя воздуховод ветрового стекла.

1. После установки панели заведите кронштейны воздуховода на место (для наглядности показано на снятой панели)

2. Вверните винты крепления со стороны салона.

Преимущества модели

Штатная магнитола для Lada Kalina 2 не только внешне выглядит гораздо презентабельнее и эффектнее заводского ГУ, но и гораздо функциональнее её. При этом обеспечивает потрясающее качество звучания. Андроид для Lada Kalina 2 превращает обычное автомобильное головное устройство в многофункциональный мультимедийный центр, предоставляющий доступ ко множеству развлекательных и информационных ресурсов, обеспечивающий дополнительную безопасность при движении.

Головное устройство Лада Калина 2 отличается рядом неоспоримых достоинств:

  • превосходным и мощным чистым звуком с возможностью его тонкой настройки благодаря многополосному эквалайзеру
  • стабильно работающей версией Андроид для Лада Калина 2: ОС быстро загружается, не тормозит, позволяет скачивать и устанавливать любые приложения;
  • богатым набором встроенных приложений: штатно установлен файловый менеджер, YouTube, магазин приложений Play Market, видео- и аудиоплеер;
  • штатная магнитола для Лада Калина 2 превосходно работает на морозе: яркость и контрастность практически не меняются, сенсорный экран не теряет чувствительности;
  • беспроводное соединение Wi-Fi работает стабильно и быстро: достаточно включить раздачу интернета на смартфоне для подключения ГУ к сети и прослушивания музыки онлайн;
  • автомагнитола Lada Kalina 2 получила превосходно работающее красивое анимированное меню с плавными переходами;
  • благодаря двум выходам под USB-flash, выводимым в бардачок авто, можно существенно расширить полезную память устройства;
  • штатная магнитола для Lada Kalina 2 оснащена собственным датчиком GPS и может работать в режиме навигации без прерывания воспроизведения музыки;
  • помимо чёткого и контрастного дисплея, головное устройство Lada Kalina 2 получило отзывчивый и стабильно работающий сенсор, реагирующий на лёгкое прикосновение пальцев;
  • автомагнитола Лада Калина 2 получила 16 Gb встроенной памяти для установки приложений, закачивания клипов и музыки;
  • 2 din магнитола с рамкой Лада Калина 2 своими размерами идеально соответствует установочному месту в торпедо авто, смотрится органично и естественно;
  • благодаря поддержке выхода в интернет через Wi-Fi можно не загружать память устройства, а полностью перейти на воспроизведение потокового аудио или видео;
  • в отличие от заводской модели для авто, головное устройство Лада Калина 2 поддерживает неограниченное число форматов мультимедиа: начиная от распространённого MP3 и заканчивая форматом Lossless (FLAC) — звуком в несжатом качестве.

Характеристика штатной магнитолы Лады Гранта

Если рассматривать весь российский автопром и его штатное аудио-оборудование, то следует заметить, что никогда еще отечественные производители не оснащали автомобили такой качественной и популярной аудиосистемой, какой они укомплектовали Lada Granta. Штатная магнитола предоставлена популярным производителем в этой сфере «Ителма».

Устройство оснащено ЖК экраном 2190-7900010-00 и имеет сенсорное управление. Работа дисплея основана на резистивной технологии, конечно, это дает незначительный дискомфорт при управлении магнитолы пользователем, но выигрывает за счет бесперебойной работы в плохих условиях, например, сильных морозах.

Разрешение и цветовая схема вполне достойная, особенно, если вспоминать, что это все-таки часть комплектации российского автомобиля. При ярком солнечном свете, видимость и читаемость информации, выдаваемой на дисплее, практически не ухудшается. Это тоже огромный плюс и говорит о хорошем качестве устройства.

Интерфейс магнитолы русифицированный и выполнен удобным и понятным стилем, даже для неопытных пользователей. По отзывам автовладельцев, имеющих опыт использования данного устройства, магнитола работает хорошо и выполняет все свои назначения без глюков и достаточно быстро.

Остальное, не менее интересное…

Владельцы Лады Гранты могут похвастаться аэродинамическими характеристиками своих автомобилей – седаны (Лада Гранта пока выпускается только в кузове седан, а Калина 2 – только хэтчбек и универсал) традиционно имеют лучшие показатели.

Если судить о мелочах, то есть такие мелочи, как гидрокорректор фар, концевики на дверях, которых нет на Гранте. А механизм открывания багажника на бюджетнике как на старой ваз 21099, с торсионной пружиной.

Оба автомобиля имеют высокий клиренс, удобную посадку, несложную эксплуатацию и гарантию в 36 месяцев или 50 тыс. км пробега (смотря что наступит ранее).

Снятие центральной консоли (накладки)

Для того, чтобы снять центральную консоль (черную накладку на панели приборов) Лады Калины, нам потребуется крестовая отвертка и очень много терпения, особенно при ее последующей установки, так что придется запастись терпением.

Первым делом необходимо извлечь корпус магнитолы, если она у вас установлена, и отсоединить подключенные к ней провода.

Металлическую вставку, в которой крепится магнитола, тоже лучше вынуть, чтобы было удобнее заниматься снятием. После того, как ее изъяли, с обратной стороны надавливаем на заглушки, которые находятся по обе стороны от кнопки «Включения Аварийной Сигнализации».

И откручиваем два болта крепления нижней части этой накладки, которые находятся под этими заглушками крестовой отверткой:

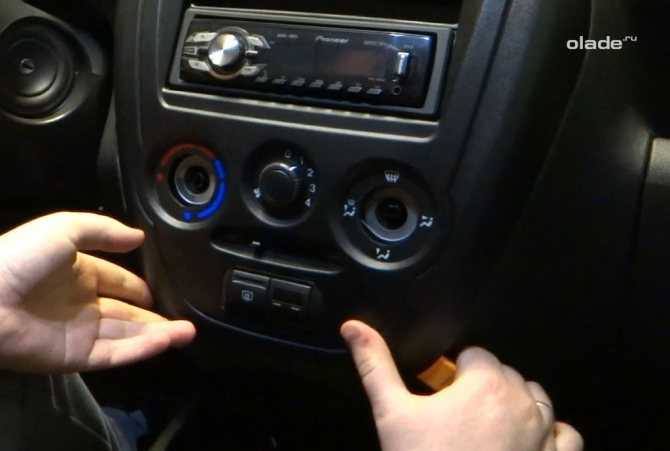

Затем необходимо снять три рычага регулировки отопителем, которые отмечены ниже на фотографии цифрами 1, 2,3. Снимаются они просто, достаточно потянуть их с небольшим усилием на себя.

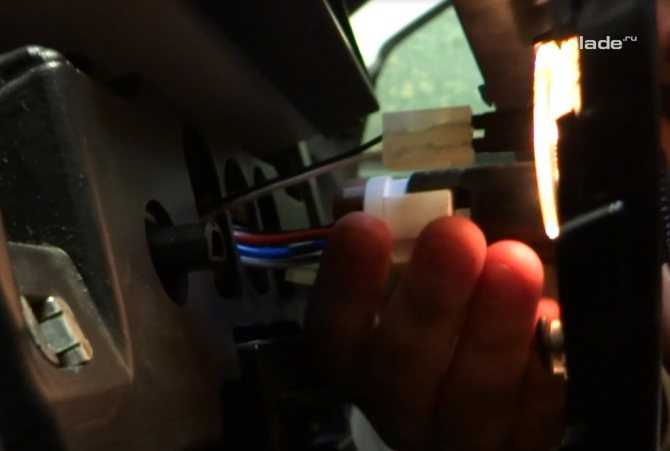

Теперь, отсоединяем штекер от кнопки аварийной сигнализации:

После этого необходимо немного потянуть на себя накладку, начиная с самого низа, преодолевая препятствие металлических фиксаторов, вытянуть накладку с ее посадочного места.

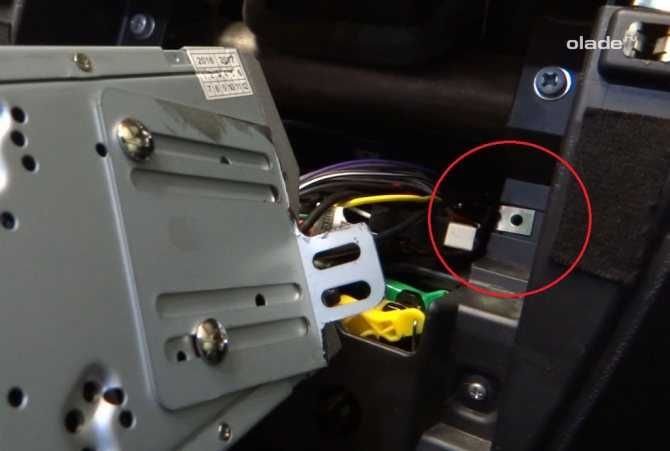

Чтобы снять ее полностью, необходимо отсоединить все провода, которые ведут к лампочкам освещения и регулировки скорости вращения вентилятора:

После этого она легко снимается без каких-либо проблем. А вот с установкой этой накладки придется повозиться, ну по крайней мере, я возился минут 20 наверное, пока все поставил на место.

источник

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

  • сама магнитола – она же головное устройство;
  • плоская отвертка;
  • прямые руки.

В статье рассматриваем только установку ГУ. Как поставить колонки читайте здесь.

Аббревиатуры и обозначения в тексте:

  • ГУ – головное устройство;
  • ММС – мультимедиа система;
  • DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

Потребуется:

  1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
  2. 1-din магнитола с рамкой.

Посадочное место в Гранте рассчитано на 1 din. Для работы с большими размерами на 2 дин потребуется выпилить перегородку и поставить декоративную рамку.

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Заглушка места для магнитолы, установленная с завода.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

При подключении колодки не перепутаешь – у них крепления разной формы. 8 проводов у колодки на динамики. Второй разъем силовой.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Если планируете ставить усилитель, нужно предварительно протянуть под панелью провода и подвести их к месту установки ГУ.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

  1. Суем руку под панель в районе бардачка;
  2. Ставим магнитолу в салазки, подводим к штекерам;
  3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если после установки акустики начал свистеть ремень генератора — решение проблемы здесь.
Как видно, сразу за ГУ в Гранте идет вертикальная перегородка, которая сильно мешает при установке вслепую.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

  1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
  2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
  3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
  4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Вибропласт помогает не только при шумоизоляции машины.

Установка аудиосистемы на Гранту разных комплектаций

В комплектации “стандарт” в Гранте уже предустановлены жгуты питающих проводов, которые расположены в консольном проеме. Провода подведены исключительно для автомагнитолы, поэтому не удивляйтесь, если не сможете обнаружить их в дверных проемах.

В Лада Гранта Норма питающие провода, идущие от консоли, уже подключены к дверным проемам. Следует только подсоединить звуковую систему в полном соответствии со схемой сборки. Часто бывает, что предустановленная дверная проводка не сочетается с разъемами некоторых динамиков. Тут из положения выходят докупкой подходящих проводов.

Во время сборки Лада Гранта “люксовая” снабжается особой сенсорной мультимедийной системой и уже установленными динамиками. Улучшенная магнитола дополнена системой Bluetooth и дисплеем в 5 дюймов с линейным выходом.

Кроме всего прочего, встроенная автомагнитола позволяет подключать носитель памяти – флеш-карту USB 2.0, посредством которой можно прослушивать записанную музыку.

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

  • берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
  • в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
  • вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности:  возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Когда покупаете новое ГУ для машины нужно купить и рамку под него специально для Гранты. Иначе останутся дыры в панели.

Установка магнитолы (2din) в Ладу Гранта

АвтоВАЗ в своих в своих современных моделях автомобилей в богатых комплектациях давно применяет мультимедийные системы с сенсорным дисплеем. Подобные устройства имеют ряд неоспоримых преимуществ, на них удобно пользоваться навигацией, просматривать фото и видео при длительных стоянках и в целом внешнее убранство салона автомобиля становится значительно современнее.

Однако на более дешевых моделях подобные устройства отсутствуют, но это в какой-то степени плюс, а не минус, потому что у вас есть выбор из всего того многообразия моделей, которые представлены на рынке. В нашем материале мы поговорим как поставить обычную типовую 2din магнитолу под управлением Android на автомобиль Лада Гранта.

Чтобы произвести качественную и аккуратную установку магнитолы подобного типа потребуется приобрести не только саму магнитолу, но и центральную консоль от версии Люкс, т.к. она изначально предусматривает установку такого типа магнитол, плюс переходную рамку.

Используя пластиковые лопатки для работы с элементами салона, снимаем рычаги управления отопителем.

Поддевая центральную консоль в нижней части, отщелкиваем ее со своего посадочного места.

Отведя накладку на небольшое расстояние, отключите всю проводку, которая идет к клавишам управления дополнительным оборудованием.

Особенность установки крупных не штатных 2din магнитол в Гранту заключается в том, что в конструкции панели применяется тонкая пластиковая перегородка, которая будет мешать утопить магнитолу в недра панели, ее потребуется спилить. Отлично подойдет под эту задачу полотно от ножовки.

Так же на 5мм потребуется укоротить переходной фланец на центральные сопла вентиляции. Сразу отметим, что подобное действие никак не отразится на качестве работы сопел центральной вентиляции, поскольку не нарушает герметичности системы воздухоподачи.

В итоге должна получиться полностью свободная шахта для установки магнитолы в недра панели.

Относительно проводки для питания автомагнитолы однозначного совета дать не можем, поскольку каждая магнитола поставляется с разными комплектами переходников, советуем лишь отдать предпочтение тем моделям, в комплекте с которыми идет переходник на ISO колодки, которые установлены в автомобиле изначально. В таком случае переходник просто подключается в штатную проводку и соединяет ее с магнитолой. В иных вариантах подключите проводку согласно прилагаемой схеме в комплекте с прибором.

Если в комплекте с магнитолой поставляется рамка для крепления, ее потребуется адаптировать под узкие посадочные места панели Лада Гранта. Потребуется убрать излишки крепежной скобы. Сделать это можно на токарном круге, либо при помощи ножовки. Если уголков для крепления магнитолы в комплекте не поставляется, их потребуется изготовить самому или купить в строительном магазине. Требуемая толщина пластины крепления от 1.5мм и больше.

Не забудьте перенести со старой консоли блок управления отопителем, сопла вентиляции и кнопки управления дополнительными потребителями.

Блок управления отопителем держится на двух винтах, сопла вентиляции на защелках с обратной стороны панели, кнопки при помощи пластиковых лапок.

Спасибо за подписку!

Для монтажа консоли от версии Люкс вам так же потребуется приобрести зажимные скобы в количестве четырех штук, поскольку крепится она иначе, нежели консоль версии Норма.

Установите переходную рамку для 2din под консоль Гранты. Крепится она на защелки к внутренней стороне консоли.

Защелкните консоль на место и прикрутите на четыре винта по периметру, места отмечены на фото.

Защелкните декоративную окантовку на место и наслаждайтесь проделанным результатом!

Подробное видео всего процесса установки:

Как подключить усилитель и сабвуфер?

Кроме того, что необходимо подключение магнитолы, многие хотят подключить сабвуфер и усилитель. Не каждого владельца Лада Гранта сможет порадовать звучание, генерируемое штатной магнитолой. Этот факт вынуждает авто-меломанов склоняться к дополнительной установке качественных звуковых усилителей и сабвуферов. Цель известна – отличный звук.

Для собственноручного монтажа обозначенных устройств прибегаем к следующим нехитрым манипуляциям.

  1. Первоначально выполняем демонтаж нижней части центральной консоли.
  2. Снимаем панель и обнаруживаем разъемы формата «mini iso».
  3. В одно из этих гнезд (обозначено желтым цветом) заводим штекер ранее купленного переходника. К синему и зеленому кабелям не притрагиваемся. Владельцы, которые уже выполняли данную процедуру, отмечают следующее – штатными проводами уже не воспользоваться, поэтому прибегаем к разъему «mini iso».
  4. Далее выполняем подключение к аккумулятору специального предохранителя, предварительно соединив с ним кабель от усилителя (промаркирован красным цветом).
  5. Сабвуфер в комплексе с громкоговорителями коммутируем с усилителем. Провод массы аккумулятора (черный) соединяем с кузовом LADA Granta и соответствующим выводом на усилителе.
  6. После проделанных мероприятий возвращаем на место панель и магнитолу.
  7. Наслаждаемся обновленным и качественным звучанием.

Демонтаж консоли, содержащей в своём составе блок управления печкой

В некоторых комплектациях автомобиля «Калина-2», как известно, наличие климат-контроля не предусмотрено. Здесь водитель может управлять только работой печки. Щиток блока управления печкой удерживают 4 клипсы. В общем, крепление здесь используется такое же, как в комплектациях с климат-контролем, но вынуть панель блока управления не получится, если предварительно не удалить три ручки регуляторов.

Допустим, панель блока управления печкой демонтировать удалось. Тогда, останется только снять верхний щиток, который примыкает к воздуховодам. Саму эту деталь нужно тянуть на себя снизу, но предварительно необходимо выкрутить два винтика (на рисунке они обведены). Просто взять и вытащить панель не получится, нужно поджимать боковые клипсы отвёрткой. На самом деле, весь процесс показан на видео, которое мы разместили ниже.

В отсек, предназначенный для магнитолы, можно установить любое устройство типоразмера 1 DIN. Чтобы выполнить это, ничего демонтировать не требуется. Трудно представить ситуацию, в которой снимать щитки центральной консоли действительно необходимо, если рассматривать комплектацию «Норма» или «Стандарт». Тем не менее, можете воспользоваться приведёнными здесь сведениями. Помните, что все действия владелец выполняет на свой страх и риск.

Установка динамиков в штатные места передних дверей на Ладе Гранта

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики, акустику в двери автомобиля.

Чтобы прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого необходимо демонтировать ручку дверей, пластиковый кожух в котором установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация стандарт). См статью «Снятие и установка обивки дверей Лада Гранта». В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

В зависимости от вариации выбранных вами динамиков могут возникнуть проблемы следующего характера:— если вы выбрали динамики в 13 см то вам необходимо выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответствующее отверстие. При этом отверстие в каркасе двери несколько больше и придется наращивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери;— В случае если вы решили установить динамики в 16 см, то здесь возможно придется доработать и каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Понадобиться болгарка или электролобзик с пилками по металлу. Пропиливаем отверстие требуемого диаметра, примеряем динамик. Подключаем динамик устанавливаем на место. Монтируем обивку дверей. Монтируем каркас для металлической решетки динамика и соответственно крепим жестко динамик к двери на 4 самореза. Устанавливаем решетку акустической системы.

Вот в принципе и весь алгоритм установки магнитолы и динамиков в передние двери на автомобиле Лада Гранта. Кроме того, вам может быть полезен материал из статьи «Электросхемы Лада Гранта», в которой показаны колодки для подключения питания магнитолы и подключения проводов динамиков к ней, колодки 17 и 18. В комплектации «стандарт», также предусмотрены провода идущие до динамиков передних дверей автомобиля. Так подключение динамиков магнитолы в дверях, осуществляется через задний жгут, см. статью «Электросхема заднего жгута проводов Лада Гранта», контакты на колодке 16,17,18,19.

Дополнительная информация при установке динамиков в передние двери автомобиля Лада Гранта: При выборе динамиков для установки, выбирайте комплекты акустики с минимальным выступанием пластиковой рамки и металлической решетки. Дело в том, что некоторые динамики после установки могут мешать открытию бардачка — вещевого ящика. Не все подряд динамики, но некоторые. В итоге в вещевой ящик Лады Гранта вы будете пролазить через небольшую щель, или только после того как откроете правую переднюю дверь

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле Лада Гранта. Все работы по установке проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения.

Снятие центральной консоли Лада Гранта

У многих владельцев Лада Гранта иногда возникает необходимость снять центральную накладку на приборной панели. Причины этому могут быть разные, как устранение излишних скрипов, так и установка магнитолы. Сегодня я расскажу вам как ее демонтировать.

Снятие центральной консоли Лада Гранта

Перед началом работы я крайне рекомендую приобрести набор пластиковых лопаток для работы с пластиком автомобиля во избежании повреждения пластика грубыми предметами по типу отвертки.

Если такого набора нет под рукой, либо купить не представляется возможность, то обмотайте кончик плоской отвертки крепкой изолентой или пластырем из рулона.

Для правильного демонтажа накладки нужно выполнить рад не сложных действий:

  1. Снять головное устройство (автомагнитолу), и отсоединить от него все колодки с проводами. Если снять магнитолу не получается, то можно оставить ее на панели, однако не тяните резко, когда отщелкните накладку. Помните, провода для магнитолы не такие уж и длинные.
  2. Поддеть и демонтировать рукоятки регуляторов температуры воздуха и его распределения с помощью монтажной лопатки или плоской отвертки.
  3. Снять рукоятку рычага управления заслонкой системы рециркуляции. Для ее снятия просто потяните ее на себя.

После снятия всех нужных рычажков пластиковой лопаткой или плоской отверткой подденьте панель с нижнего правого края, как это показано на изображении ниже. Далее отщелкиваем все остальные защелки и отводим накладку от панели приборов, не забываем про то, что к приборам все еще подключены провода.

После отсоединения всей необходимой проводки можем удалить накладку полностью.

На автомобилях «Люкс» версии с крашеной накладкой снятие идентично выше указанной инструкции, за тем лишь исключением, что сперва отщелкивается крашеная часть, а центральная часть откручивается.

Установка совершается в обратном порядке снятию.

Не забывайте посмотреть и другие полезные статьи по обслуживанию Лада Гранта на нашем сайте, а так же принять участие в обсуждении на нашем форуме.

Торпедо Granta дорестайл

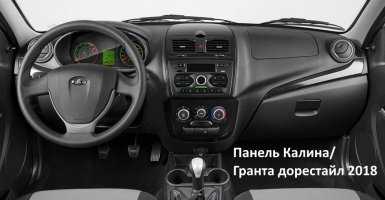

На дорестайлинговую Гранту панель от Калины начали устанавливать непосредственно перед выходом обновленного семейства Lada Granta FL.

Если торпедо вашего автомобиля как на левом фото, тогда вам потребуется заменить ряд деталей панели приборов (торпедо) на детали от торпедо Lada Kalina:

  • 21925-5325011-00 Панель приборов ВАЗ-21925 Люкс с воздухопроводом СБ АвтоВАЗ ОАО
  • 21920-7905020-00 Кабель USB 2192
  • 21925-5326014-00 Накладка консоли панели приборов ЛЮКС
  • 21920-5326014-00 Накладка консоли панели приборов НОРМА — нижняя, в зависимости от блока климата
  • 21920-5303014-00 Корпус вещевого ящика 2192
  • 21920-3710010-00 Выключатель аварийной сигнализации
  • 21920-5303016-00 Крышка вещевого ящика панели приборов
  • 21920-5325322-00 Крышка блока предохранителей

Это глобавльная переделка салона автомобиля, которую нельзя назвать рациональной.

После этого можно приступать к установке центральной консоли по инструкции ниже.

Полезные советы

Габариты двухдиновой системы составляют 178х100 мм. Установка магнитолы потребует доработки внутреннего пространства. Если приобрести устройство 178х120х100 мм, этого можно избежать.

Для монтажа простой автомагнитолы размер не должен превышать 178х50 мм. Для установки надо воспользоваться пластиковой лопаткой или отверткой. В комплекте есть переходники.

Чтобы установить 2 DIN, надо взять другую накладку на консоль и плоскогубцы. Дополнительно понадобится рамка для головного устройства и полотно по металлу. Последнее потребуется для доработки места установки.

Отдельного внимания заслуживает замена штатной акустики на аналог. Даже если устройство имеет идентичные габариты, потребуется новая рамка. Иначе будут щели в панели.

Лада Калина Хэтчбек ICYLOW › Бортжурнал › Установка 2-DIN магнитолы в Lada Kalina 2

Всем доброго времени суток уважаемый друг, подписчик, или просто гость!

Эта тема в данный момент наиболее актуальна, так как таковых, прямоугольных рамок для двухдиновых магнитол по сути нету. О том что именно нужно доработать, и как это всё выглядит в хорошем качестве — можно посмотреть тут, так же почитать советы других владельцев LK2 А сама история начинается здесь

Итак, как говориться глаза боятся, а руки делают! Точно так, я собственно и делал это всё. По началу ооочень было жалко, и стрёмно всё резать, и решил я начать с рамочки. . Делал всё кстати выжигателем по дереву, пластмассу он режет как масло (минус — только запах) В итоге я подошёл к делу со смекалкой, как ни как сам вот такие колонки отбабахал

Но сейчас не об этом речь) В общем вырезал я рамку (которая с завода идёт под 1-DIN магнитолу и полочку под мелочь) с запасом, не то что бы я делал большие размеры чтобы она без препядственно туда входила, нет, наоборот, я её вырезал по кругу раза три. Сначала вырезал весь крупногабаритный лишний пластик, а потом, миллиметр за миллиметром,

два раза подгонял размеры, в итоге получилось идеально! Напомню, у магнитолы — есть собственный корпус, и рамка, которая как раз таки и выполняет функции крепежа, которая вставляется переднюю пластиковую рамочку, которую я как раз и вырезал под крепёж, в итоге, он туда залез, причём туго залез, двигался только при равномерном движении правой и левой стороны. В общем и без этих загибающихся скоб держался там крепко!

Приступаем ко второй части работ — обрезание задней стенки, той, в которую упиралась магнитола, тем самым не давая ей полноценно утопиться, и занять своё правильное положение Так же можно это всё увидеть в хорошем качестве тут В итоге, я когда всё это дело вырезал, всё идеально встало на свои места До трубы и центральных воздуховодов печки оставалось ещё пара, а того и больше сантиметров!

Так что мои опасения были напрасны, но я заранее был настроен на наихудший вариант развития событий, в итоге прикупил на авторынке утеплитель и вибру Утеплитель по своему устройству, тупо не пропускает тепло, то-есть его можно использовать как прокладку между скорей всего греющимися но не соприкасающимися элементами магнитолы и трубы жёсткости а так же проводами, не дай бог что-либо перегреется да расплавит всю проводку к едрени фени. А мне такого счастья не надо) На трубу в общем наклеил вот такую вот замечательную штучку, затем все стенки кроме верхней проклеил шумкой, мало ли дребезжать будет, чтобы не разбирать всё это десять раз, решил заранее продумать и такой вариант!

Аудио, видео и фото

Магнитола поддерживает аудио форматы: MP3, WMA и WAV. Во время воспроизведения мелодии на дисплее показывается информация об альбоме, исполнителе и обложка (если есть). Регулировать оттенки звучания можно с помощью эквалайзера (есть 6 запрограммированных установок Jazz, Rock, Voice и.т.д.). Качество звука не плохое, достаточно чистое, без слышимых срезов верхов или низов.

ММС поддерживает только один видео формат: WMV с разрешением 320*240px. Для воспроизведения видео файлов придется воспользоваться конвертером, например, Xilisoft Video Converter Ultimate. Воспроизвести видео без конвертации, например, в разрешении 720p не получится, картинка будет тормозить, а звук отставать от видео, сказывается недостаточно мощный процессор.

Обзор ММС Лада Гранта (люкс) и Лада Калина 2 (норма)

Обзор ММС Лада Калина 2 (люкс) и Лада Приора (люкс)

Магнитола способна открывать фотографии, поддерживаемые форматы: JPEG, .JPG, .JPE, .BMP, GIF, .PNG. Для пример, фотография разрешением 1400х800px размером 1Мб будет открываться около 1 секунды, а снимок 1978х3456рх размером 7Мб — целых 9 секунд.

Стоит отметить, что после покупки автомобиля, антенна идет в подарок. Установить ее придется самостоятельно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
