Эффективный способ регулировки подсветки
Проблема первых модификаций Лада Веста состоит в недостаточном освещении приборной панели. В солнечную погоду водителю не видно показания датчиков, приборов. Излишняя отвлеченность на «щиток» провоцировала ДТП, аварии, столкновения со встречным транспортом.
С целью устранения дефекта инженеры разработали и выложили в свободный доступ прошивку бортового компьютера с увеличенным коэффициентом яркости. Однако программный код не всегда «ложился» корректно, периодически случались сбои в работе.
Вместе с официальными разработчиками ВАЗа «трудились» самоучки, которые придумали куда лучший способ – установка 2-х канального ШИМ-регулятора.
Стоимость комплекта оборудования — от 650 рублей в интернет каталогах, возможно, на авторынке будет дешевле. Каталожного артикула нет, искать поточному названию: «КИТ, набор регулятор мощности ШИМ, 12-50В 30А, 20кГц.».
Датчик внешней температуры на Калине
Применяется данное устройство, как правило, для оптимизации работы климат-контроля и, вкупе с датчиком температуры в салоне, помогают поддерживать внутри машины оптимальный микроклимат, благодаря которому поездка становится комфортной.
Располагается датчик наружной температуры за радиаторной решеткой бампера, которую необходимо будет снимать, если возникнет необходимость замены прибора.
Диагностика без сканера
Проверка машины без сканера — совсем нетрудное занятие. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе авто.:
- На панели приборов нажмите кнопку, которая отвечает за сброс дневного пробега. Одновременно с этим проверните ключ и включите зажигание, но не запускайте мотор. В этом случае запускается режим проверки приборного щитка, который поможет определить, все ли элементы панели функционируют исправно.
- Затем нажмите на кнопку на рычаге включения стеклоочистителей. Таким образом на экранчике появится сначала версия прошивки бк «Штат Х1», а затем вы увидите комбинации возможных неисправностей, если они есть.
Как обслуживать точки крепления «масс»
Плохая «масса» приводит к масштабным отказам или «глюкам» электрооборудования автомобиля. Чтобы этого исключить следует регулярно обслуживать точки крепления «масс»:
- Вывернуть гайку, зачистить мелкой шкуркой контактную плоскость шпильки;
- Проверить состояние наконечников проводов на надежность обжатия, а также чтобы не было излома или окисления. Зачистить шкуркой или заменить на новые;
- Удалить загрязнения тряпкой. Надеть провода на шпильку, сверху установить шайбу, а затем шайбу гровер. После этого хорошо затянуть гайку (лучше использовать новый крепёж с оцинкованным покрытием);
- Смазать «Литолом» или брызнуть силиконовой смазкой.
Напомним, ранее мы публиковали справочную информацию для прохождения ТО Lada Granta/Kalina (артикулы и заправочные объемы).
| 21.06.2012, 20:21 | #3 |
Для чего предназначен датчик температуры входящего воздуха
Еще один температурный датчик, которым оснащено любое транспортное средство — это датчик температуры впускаемого воздуха. На первый взгляд, его роль достаточно малозначима, и большинство автомобилистов могут даже не подозревать о его существовании. На самом деле, от работоспособности этого узла во многом зависит бесперебойная работа двигателя автомобиля. Большинство современных датчиков температуры разработаны на основе полупроводникового термистора, поэтому проблем в процессе эксплуатации практически не наблюдается.
Если же затруднения возникают, как правило, они заключаются в следующем. В процессе долгой эксплуатации, наблюдается несоответствие показаний температуры на корпусе датчика и его электросопротивления. Это приводит к ошибке в расчете реальной температуры поступающего воздуха в меньшую сторону. Как следствие, компьютер, рассчитывающий параметры топливной смеси, резко снижает подачу воздуха и одновременно увеличивает «порцию» топлива. Получаемая смесь, поступающая в цилиндры, является «неполноценной», что делает процесс ее сгорания затруднительным. Это оборачивается неустойчивой работой мотора, кроме того, излишне обогащенная смесь легко вызывает заливания свечей, что делает запуск двигателя невозможным.
Каких-либо рекомендаций относительно периодичности проверки этого датчика не существует, и каждый автовладелец решает это сам для себя
Для самостоятельной проверки работоспособности этого важного датчика температуры поступающего воздуха, потребуется омметр и таблица с нормальными значениями сопротивления, которая присутствует в инструкции к самому автомобилю. Проверка начинается на холодном двигателе и продолжается на запущенном до тех пор, пока не запустится вентилятор охлаждения. Если имеются основания считать, что датчик неисправен, имеет смысл заменить его на новый
Стоимость устройства невелика, а все работы по замене выполняются в считанные минуты, и не требуют особых навыков или опыта
Если имеются основания считать, что датчик неисправен, имеет смысл заменить его на новый. Стоимость устройства невелика, а все работы по замене выполняются в считанные минуты, и не требуют особых навыков или опыта.
Датчик температуры внешнего воздуха (ДТВВ) устанавливают на автомобили для обеспечения комфорта водителя.
Специалисты компании АвтоВАЗ стали включать датчик температуры внешнего воздуха в бортовой компьютер автомобиля. Он входит стандартную комплектацию ВАЗ-2110. На пятнадцатой модели уже устанавливают приборную панель VDO с двумя окнами и выводом температурного режима на дисплей.
Широкое применение получили различные варианты установки ДТВВ на автомобиль ВАЗ-2110. Больше всего для этой модели подходит датчик с каталожным номером 2115-3828210-03 и стоимость в районе 250 рублей. Его исправность обычно проверяют с помощью теста: при охлаждении и нагреве детали изменяются показатели сопротивления тока.
ДТВВ необходимо изолировать от влаги, также нужно исключить попадание на него прямых солнечных лучей. Датчик должен быть защищен от тепла, идущего от моторного отсека автомобиля. Поэтому наиболее подходящее место для монтажа устройства находится в передней части автомобиля или в непосредственной близости от буксировочной проушины.
Сам датчик оснащен парой контактов: один из них направлен к «массе», а второй дает сигнал об изменении температуры. Последний контакт проводят в салон машины через отверстие рядом с блоком предохранителей. ВАЗ-2110 комплектуют бортовыми компьютерами в двух вариантах: МК-212 или АМК-211001.
В таких бортовых компьютерах второй контакт датчика должен быть подключен к С4 на колодке МК. При этом отходящий свободный провод вынимаю, а затем тщательно изолируют.
Если ДТВВ не правильно подключен или произошел обрыв цепи, то на дисплее бортового компьютера высветится следующее: «- -».
Довольно легко ДТВВ подключить на ВАЗ-2115, так как этот автомобиль оборудован панелью VDO с двумя дисплеями.
Провод датчика крепят к красной колодке Х2 в гнезде №1 на приборной панели автомобиля.
Лада Гранта White Storm › Бортжурнал › 16. Датчик наружной температуры воздуха
Провода для проводки взял из комплекта задних динамиков (не пригодились при установке динов) скрепил с датчиком и пошел укладывать провода.

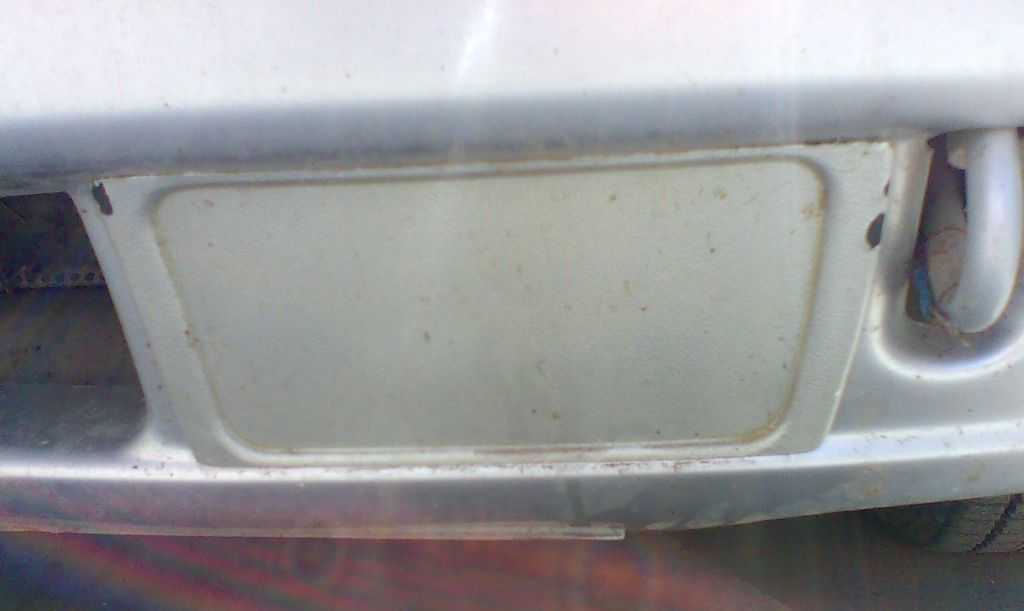

Кстати не снимая бампера (руки нормально проходят в щели) поставил датчик на свое штатное место, в первое же отверстие прокинул провод в моторный отсек (далее нужно снять аккум) и наш путь лежит через заглушку гидрокорректора фар.
Переходим в салон затягиваем провода. Разбираем приборную панель чтоб добраться до разъема:1) сначала отстегиваем крышку предохранительного блока( держится на защелках, не забываем отключить разъем кнопку открытия багажника)2) далее отстегиваем накладку на приборный щиток( держится на трех саморезах, один слева и два вверху, правый край тоже на защелке )3) откручиваем четыре шурупа крепящие приборную панельПрежде чем вынимать разъем отстегиваем качельку-замок (черную) на нем, далее он сам легко выпадет из ответного разъема.Чтобы разобрать сам разъем и добраться до контакты необходимо раскусить стяжку-хомут и сдвинуть вниз черную накладку-фиксатор. Всё, переходим к подключению: массу брал с одного из болтов под приборной панелью, второй провод свернул вдвое и просунул в разъем между розовым и бело-черным контакт под номером 25. Полярность подключения не имеет значения.

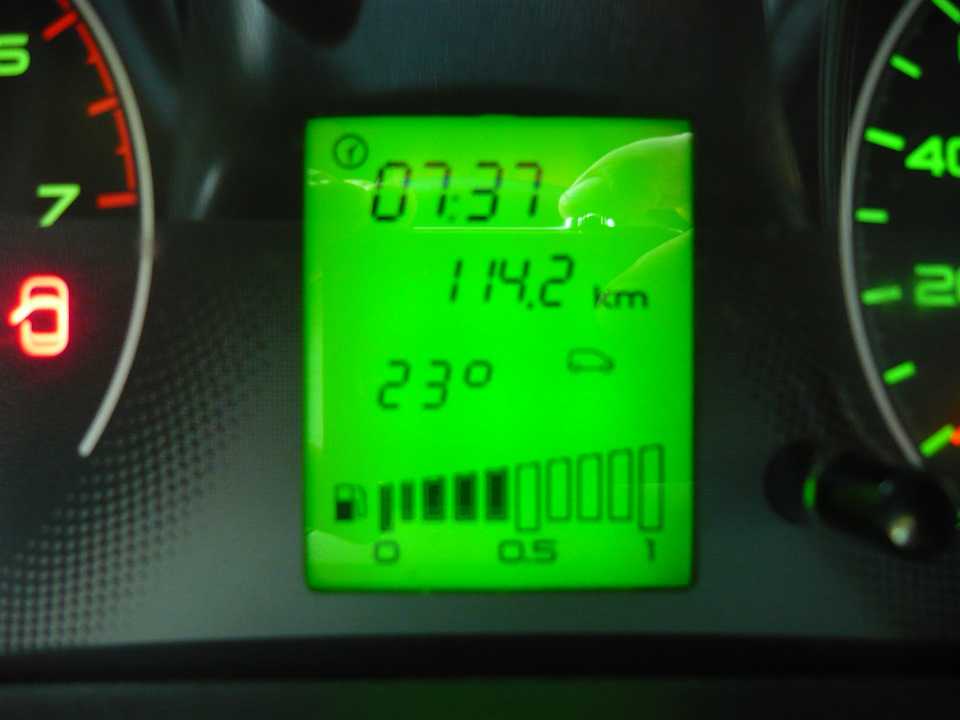

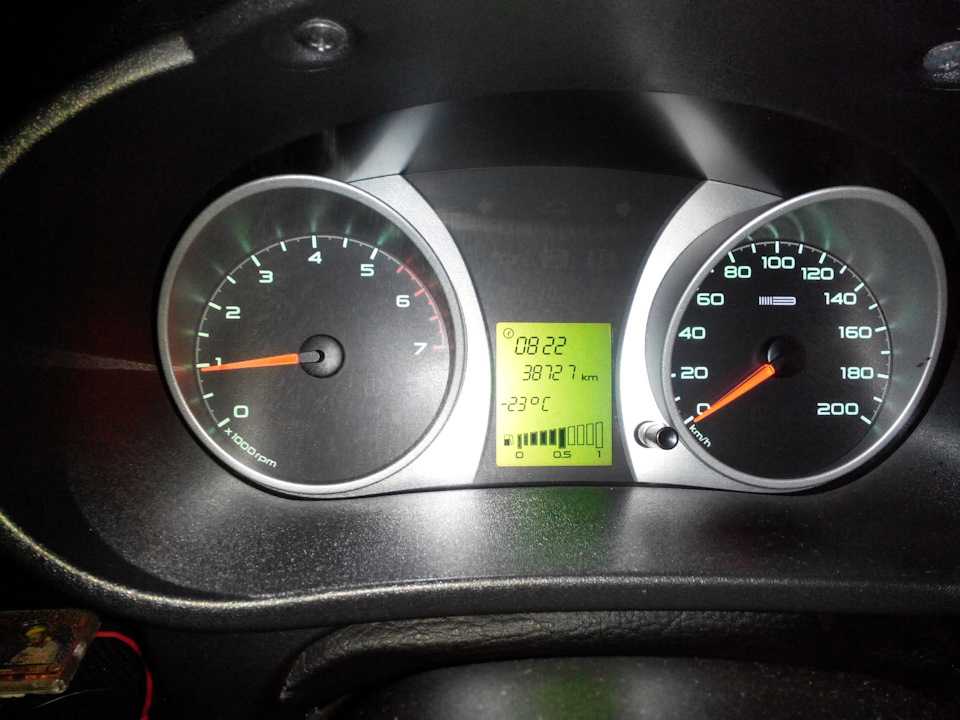

Собираем в обратной последовательности приборную панель, поворачиваем ключ зажигания на 1 деление. кнопкой на правом переключателе перелистываем показания БК, и видим появившийся пункт с температурой!
Как узнать какая температура двигателя у Лады Гранты
На автомобиль Лада Гранта устанавливается две комбинации приборов. Назовём первую комбинацию приборов старой, в ней нет указателя температуры, а присутствует только контрольная лампа перегрева двигателя. Другая модель комбинации приборов уже показывает температуру двигателя, но только в бортовом компьютере.

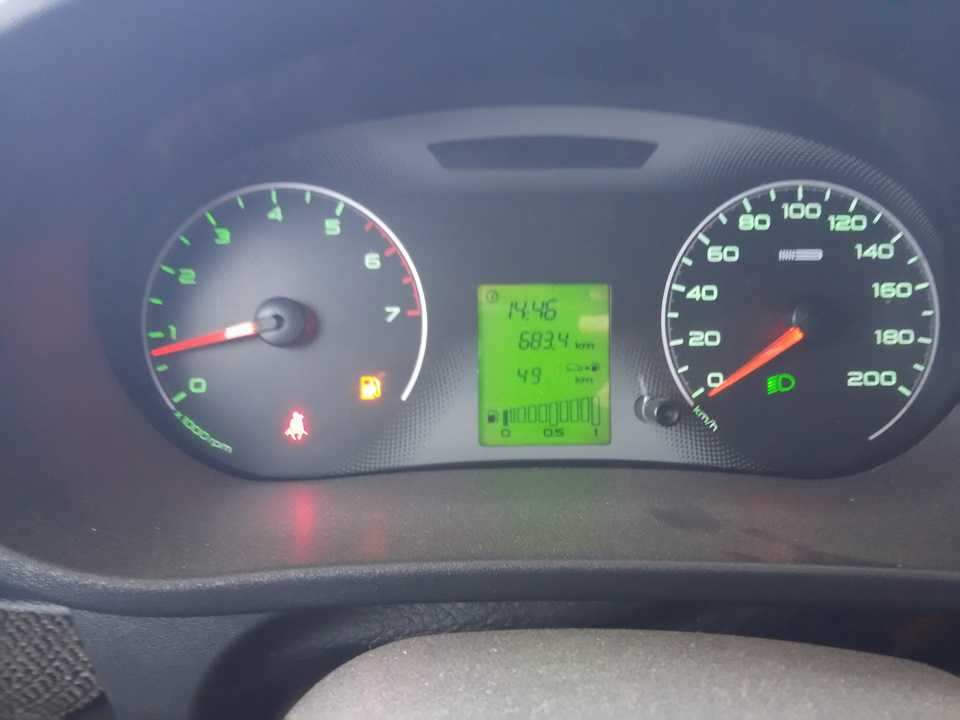

Старая панель приборов
Данная панель приборов устанавливалась до 15 июня 2014 года.
Найдите здесь индикатор температуры двигателя?
На старой панели приборов индикации температуры двигателя нет. Существует только контрольная лампа перегрева. На прошлых моих машинах, на которых отсутствовал указатель температуры, было хотя бы две контрольные лампы: «холодный двигатель» и «перегрев двигателя».
Производители автомобилей разрешают не прогревать двигатель автомобиля, ссылаясь на мировые нормы по предотвращению загрязнения окружающей среды и экономии бензина.
Подробнее о нормах расхода топлива семейством автомобилей Лада Гранта в статье: расход топлива Гранты паспортный и на самом деле, какой он?
Способы решения данной проблемы
Существует несколько способов решения данной задачи. Самый простой из них — просто забить и ездить так. Большинство так и делает. Можно прошить панель приборов, результат будет такой.
Но в данном автомобиле существует гипотетическая проблема недогрева двигателя до рабочих температур, хоть руководство АвтоВаза и не считает рабочую температуру ниже 80 градусов проблемой.
Об этом чуть попозже, как приедет мой диагностический сканер из Китая!
Установка отдельного индикатора температуры двигателя
Самый простой и дешевый способ — это установить отдельный индикатор температуры вместо заглушки штатной свободной кнопки.

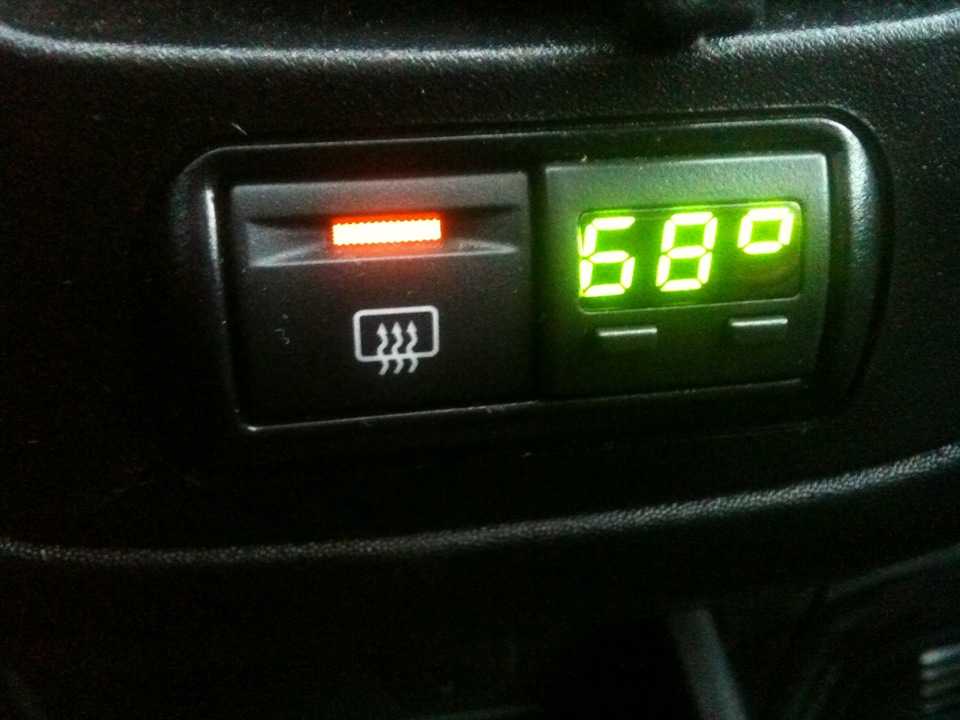

Указатель температуры, установленный на место штатной заглушки рядом с прикуривателем
Установка такого цифрового индикатора не займёт много времени.
Возьмите за правило всегда отключать питание автомобиля при любых работах с электрикой!
- Вам потребуется снять накладку панели (если у Вас нет кондиционера, то идеальное место будет сбоку от кнопки обогрева заднего стекла).
- Далее отключаем массу от аккумулятора.
Отсоединяем массу от аккумулятора

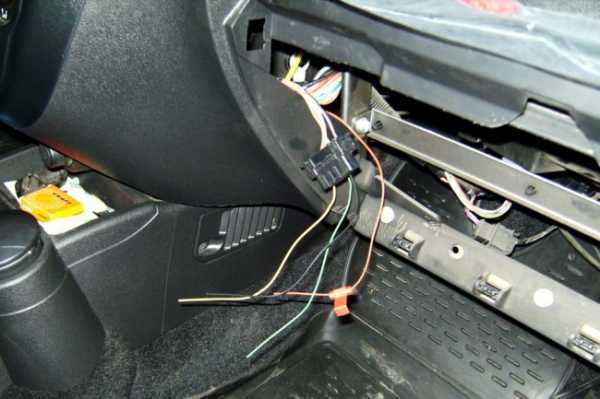

Извлекаем крышку бардачка и вытаскиваем диагностический разъём, чтобы иметь к нему свободный доступ.

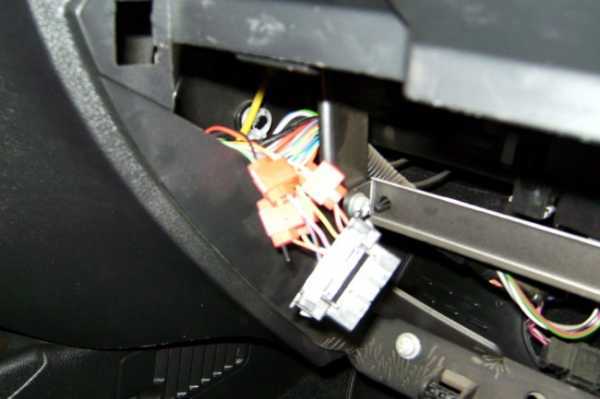

Вставляем цифровой индикатор вместо заглушки и подсоединяем провода согласно инструкции к диагностическому разъёму при помощи зажимных клемм.
Подсоединяем индикатор к диагностическому разъёму
Подключаем массу, заводим автомобиль и проверяем работу устройства.
Проверка работы индикатора на заведённом автомобиле
Аккуратно собираем всё в обратном порядке.
Такой индикатор продаётся в большинстве автомобильных магазинов, стоимость не превышает 600 рублей.
Просмотр температуры при помощи смартфона (планшета)
Данный способ потребует от Вас приобретения диагностического кабеля, который работает посредством bluetooth. Также Вам потребуется устройство на Андроиде, которое поддерживает подключение по bluetooth.
- Извлекаете диагностический разъём.
- Подсоединяете туда диагностический кабель.
- Устанавливаете на сотовый телефон программу «Torque» или аналогичную ей.
- Запускаете программу на телефоне, заводите двигатель и пробуете установить связь с адаптером.
- После того, как связь установлена Вы можете просматривать данные, которые передаются от датчиков в ЭБУ.
Новая панель приборов
Новая комбинация панели приборов (с 16 июня 2014 года.)

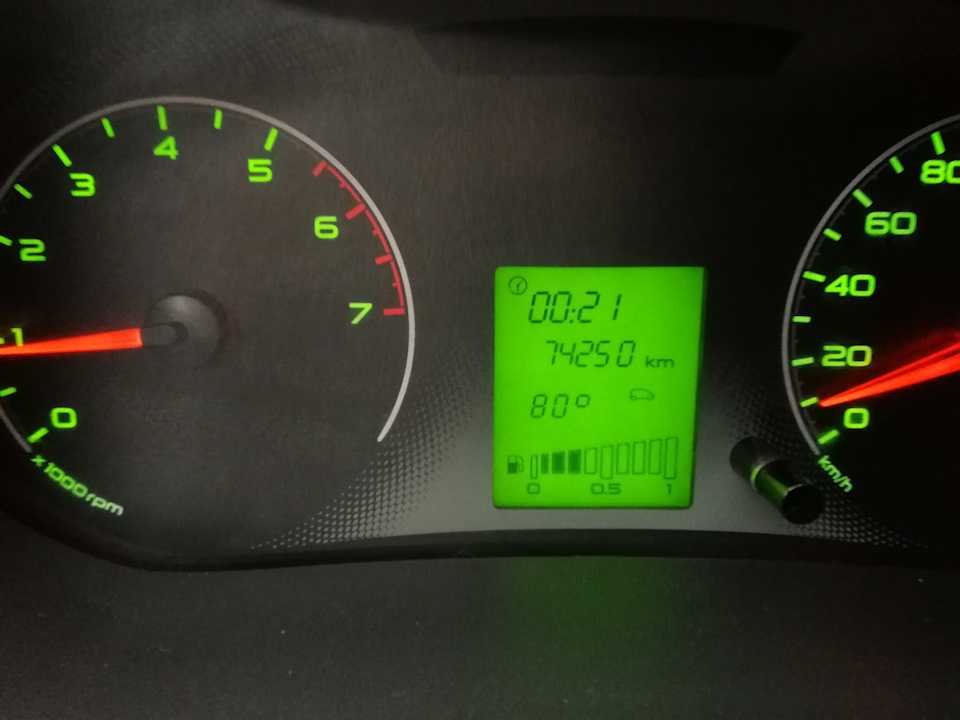

Если Ваш автомобиль выпущен после 15 июня, то температура двигателя должна отображаться в бортовом компьютере. Если её нет, то необходимо перепрошивать панель приборов.
Как самостоятельно заменить датчики температуры на автомобиле Лада Калина
- Рожковой ключ на «19»;
- Ветошь;
- Дополнительное освещение по мере необходимости;
- Новый «измерительный прибор».
- Устанавливаем Лада Калина в периметр ремонтной зоны;
- Глушим двигатель, открываем капот;
- Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
- Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
- Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.
Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.
Специальных инструментов нам не понадобится, ограничимся отверткой, проводами, клеммами, новым прибором.
Последовательность действий при замене ДНТ своими руками:
- Лада Калина устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
- Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
- Слева (справа) от центра переднего бампера привинчиваем датчик на один саморез;
- Прокладываем силовые кабели внутрь моторного отсека посредством технологических отверстий;
- Заводим проводку под приборную панель салона;
- Снимаем щиток приборов, к САМ – шине подключаем выходы;
- Собираем конструкцию в обратной последовательности;
- Надеваем силовые клеммы на аккумулятор.
Запускаем двигатель, проверяем функционал измерительного прибора. Замена оборудования завершена.
Л ада К алина 2 . Л ада К алина 2 . ЗАМЕНА ДАТЧИКА НАРУЖНОЙ ТЕМПЕРАТУРЫ
Вам потребуются: ключи «на 10», TORX Т20.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите передний бампер

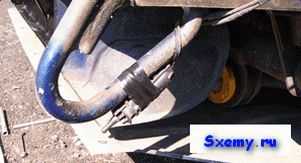

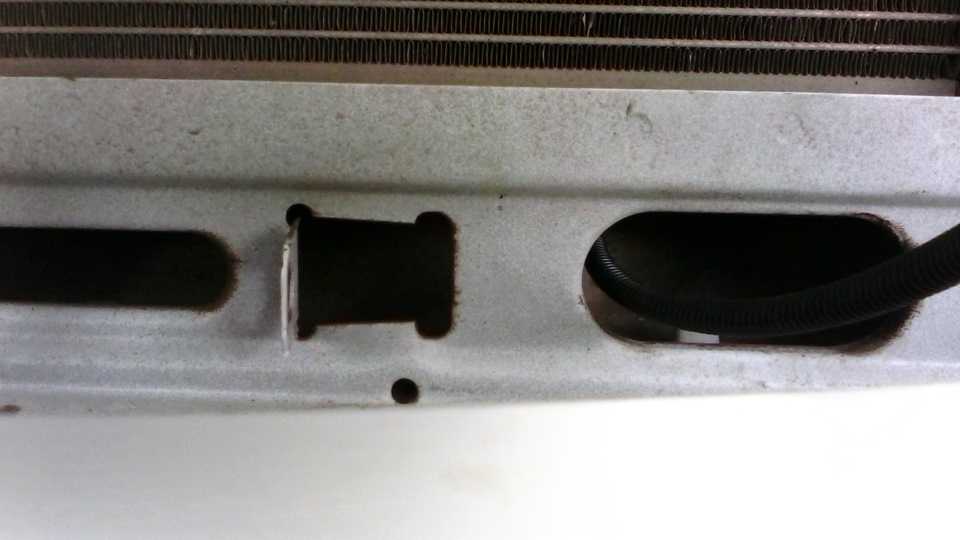

Датчик А температуры закреплен на нижней поперечине кузова.
3. Нажмите на фиксатор колодки жгута проводов датчика и отсоедините колодку от датчика.
4. Сожмите фиксаторы на корпусе датчика и выньте его из отверстия в кронштейне.
5. Установите датчик наружной температуры в порядке, обратном снятию.
Л ада К алина 2 . СНЯТИЕ И УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ
Для замены датчика температуры воздуха в салоне, установленного в корпусе плафона освещения салона, выполните следующие работы.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
9. Установите датчик в порядке, обратном снятию.
Для замены датчика температуры воздуха в салоне, установленного в блоке управления климатической системой, выполните следующие работы.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Отсоедините колодку жгута проводов датчика от разъема блока управления и выведите жгут из держателя.
5. Поверните корпус датчика против часовой стрелки и отсоедините его от блока.
6. Установите датчик в порядке, обратном снятию.
Диагностика ошибок
Когда вы стали замечать в поведении своего автомобиля, что-то необычное, либо возникли явные неполадки в его работе, то безусловно есть смысл провести его диагностику. Естественно, что наиболее качественно и точно покажет ошибки диагностический разъём OBD-II, однако колодки для управления этим разъёмом есть не у каждого и приходится пользоваться штатным.
Для того, чтобы войти в режим самостоятельной диагностики, необходимо:
- Выключить зажигание.
- Нажимаем на кнопку суточного пробега автомобиля.
- Затем продолжая удерживать её, поворачиваем ключ в замке.
- Благодаря этому, все доступные индикаторы загорятся, а стрелочные показатели перейдут в режим самотестирования и покажут данные от нуля до максимума.
- Когда это случилось, воспользуйтесь кнопкой, которая находится на подрулевом переключателе, и с её помощью переключайте данные на панели приборов.
- Для считывания кодов неисправности нам потребуется последний по счёту – третий экран. Там будут отображаться однозначные коды ошибок.
Отображение кода ошибки на третьем экране БК. На фото показана 4 ошибка (неисправность датчика температуры охлаждающей жидкости).
Коды ошибок (расшифровка)
Вот такие самые распространённые коды ошибок могут появляться при наличии неисправности на Лада Калина.
Код
Расшифровка
2
Превышение показателя напряжения в бортовой сети транспортного средства.
3
Неисправность в работе датчика уровня бензина в топливном баке
Возможен обрыв цепи.
4
При появлении этого кода владельцу авто необходимо обратить внимание на работу датчика температуры антифриза. Также есть вероятность обрыва цепи.
5
Возникли неполадки в функционировании датчика наружной температуры.
6
Блок управления зафиксировал перегрев двигателя
Рекомендуется разобраться с этой проблемой перед дальнейшей эксплуатацией авто.
7
Сообщается об аварийном давлении смазывающей жидкости в ДВС.
8
Если вы увидели этот код на приборной панели, то необходимо проверить работоспособность тормозной системы. Бортовой компьютер зафиксировал ошибку или поломку в ее работе.
9
Бортовой компьютер сообщает о слишком низком заряде аккумуляторной батареи. Рекомендуется произвести более тщательную проверку аккумулятора.
Е
Сообщается о возникшей ошибке в пакете данных, заложенном в EEPROM.
Проверка системы при помощи специального оборудования
Если система проверяется через диагностическую колодку, при помощи OBD-II, то комбинация кода будет состоять из четырёх символов, перед которым в самом начале будет стоять буква.
Р — обозначает неполадку в работе двигателя или трансмиссии.
С — отображается при возникновении ошибки в «ходовой».
В — при возникновении такого буквенного обозначения, следует обратить внимание на исправность центрального замка, подушек безопасности, стеклоподъёмников.
Вторая цифра обозначает:
- 0 – общий для OBD-II код;
- 1 – цифра производителя авто;
- 2 – цифра производителя авто;
- 3 – резервный код.
Третий символ относится непосредственно к типу поломки:
- 1 – неисправность в системе подачи воздуха и топливной системы.
- 2 – аналогично с кодом «1».
- 3 – сбои и неполадки в системе зажигания.
- 4 – вспомогательный контроль.
- 5 – неисправности при работе холостого хода.
- 6 – поломки в работе ECU или его цепи.
- 7 и 8 – неисправность в работе трансмиссии.
Признаки неисправности
Канал AndRamons предоставил видео о процессе проверки контроллера.
Основным признаком неисправности контроллера является неработоспособность вентилирующего устройства при прогреве силового агрегата. Но машина может быть оборудована и датчиком активации вентилятора, выполняющего функцию включения. Тогда причину следует искать в повреждении электроцепи или выходе из строя контроллера.
По каким симптомам еще можно определить неработоспособность ДТОЖ:
- повышенный расход горючего;
- трудный старт двигателя на горячую, когда агрегат прогрет;
- повышенные холостые обороты;
- детонация мотора;
- перегрев агрегата.
Во многих современных автомобилях есть электронная система определения неисправностей. На специальном экране на приборной панели при поломке ДТОЖ могут выскакивать ошибки. Но обычно коды неисправностей говорят как о возможной поломке датчика, так и о повреждении проводки либо разъема контроллера.
Лада Гранта Блондинка › Бортжурнал › Установка датчика температуры окружающего воздуха.
Всем привет!Сегодня замечательный праздник «МИР ТРУД МАЙ». Я на работе. Заняться нечем. Вот решил установить на свою ласточку датчик температуры окружающего воздуха.
Посовещался с коллегами. Мнение разошлось. Одни говорят, что вещь совершенно бесполезная, другие уже думают как на иномарку поставить приборку от гранты, чтобы и у них такое лего можно было осуществлять.

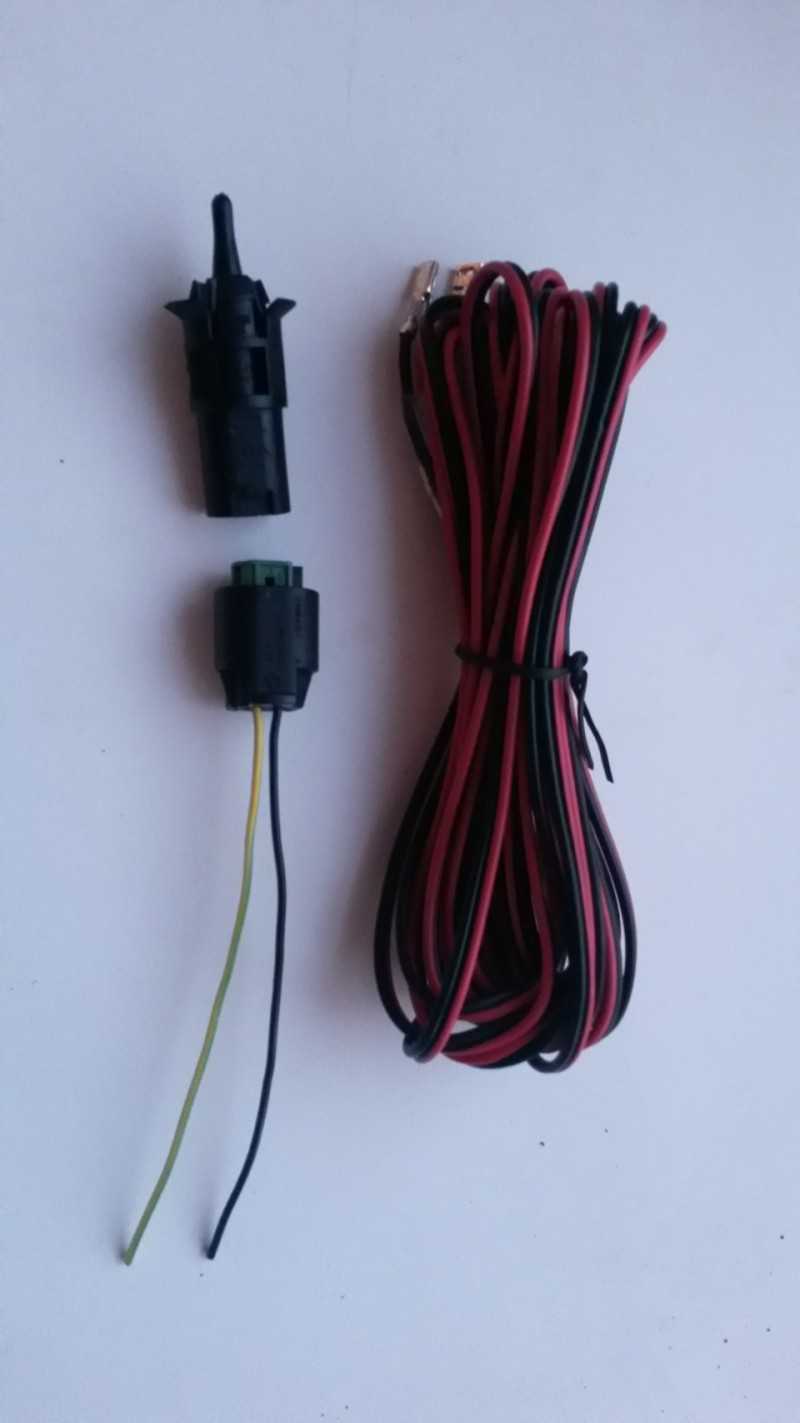

И так. Всё, что мне понадобилось:— 3 метра гофры;— 3 метра провода;— клемма круглая;— сам датчик (его можно приобрести в любом автомагазине он так же как и двигатель ВАЗа неизменен на протяжении веков и моделей);— 2 колодки от датчика с контактами (именно 2, поймете почему).
Порывшись в интернете, нашел, что данную процедуру, по подключению датчика можно осуществить только на приборке с прошивкой 090.Проверил свою, и к моему удивлению, она оказалась именно 090.
Как проверить?При выключенном зажигании нажимаете на кнопку сброса суточного пробега, что между ЖК дисплеем и спидометром, и, удерживая ее поворачиваете ключ зажигания (но без запуска ДВС). Приборная панель уходит в тестовый режим. Отпускаете кнопку. Загораются все индикаторы и стрелки начинают поворачиваться из 0 положения в большее и обратно. Вот именно в этот момент и необходимо еще раз кратковременно нажать на ту же самую кнопку сброса суточного пробега, и на дисплее отобразится прошивка.Если она у вас 090, я вас поздравляю!

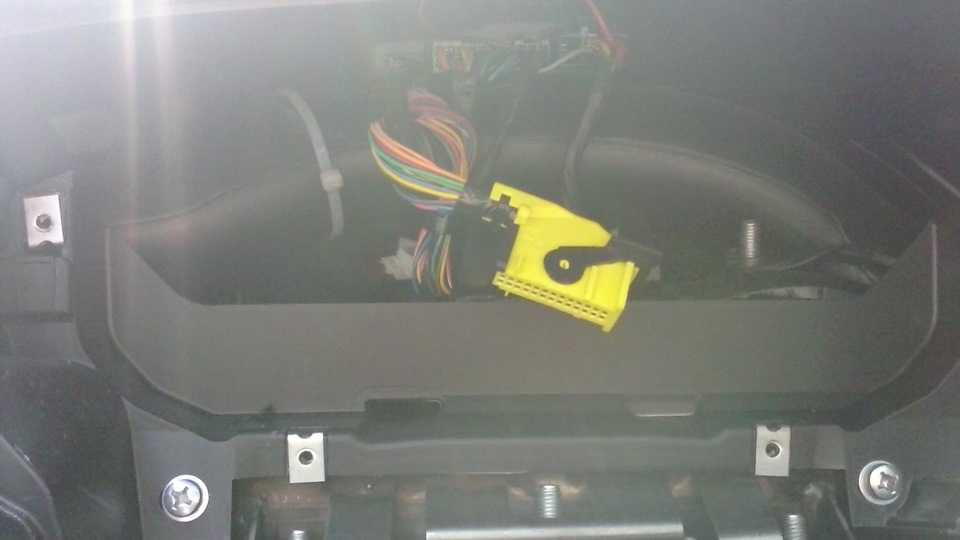

А далее работа на пару минут.Снимаете Приборную панель.

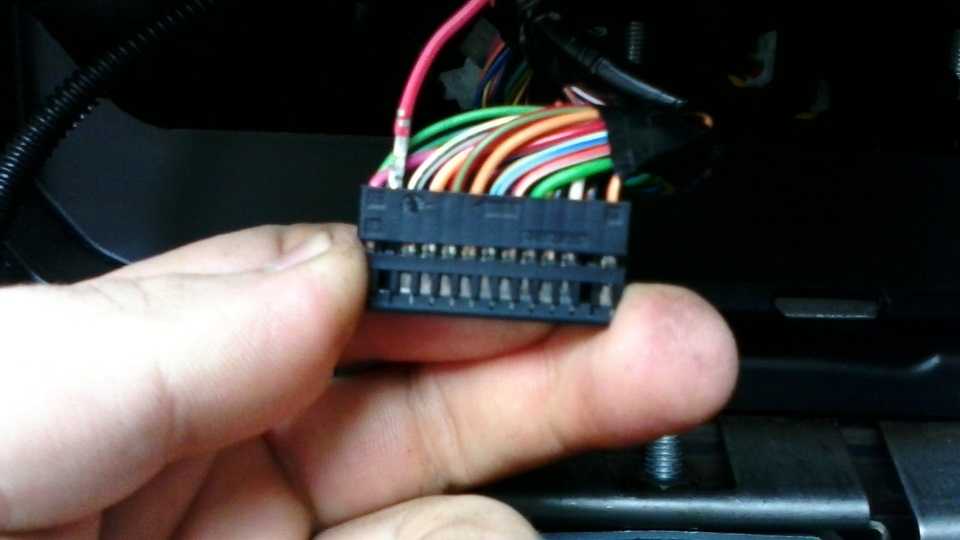

Отстегиваем колодку.Разбираем ее.Разбирается довольно легко: разрезаем стяжку у основания колодки, снимаем черную заглушку с боковой части, сдвинув ее вниз, и вытаскиваем из желтенького корпуса внутреннюю колодку очень сильно напоминающую шлейф от флопи диска на компе (ниже есть фото этой внутренней колодки.

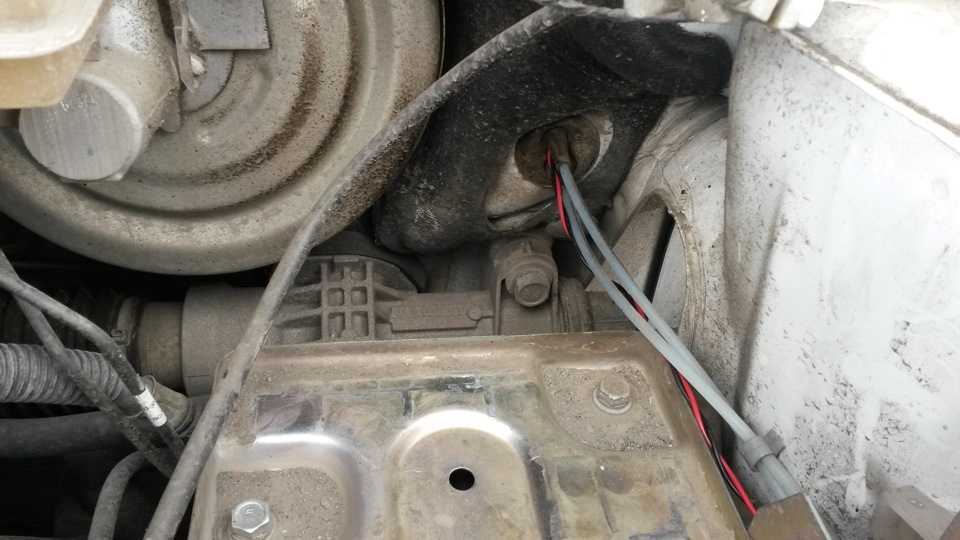

Далее.Находим штатное место крепления датчика (оно под правой фарой)

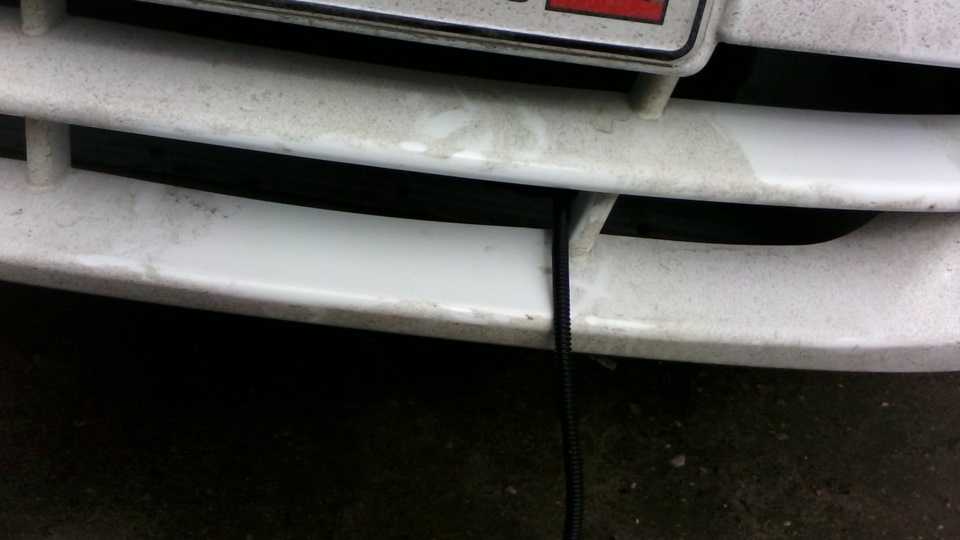

А далее дело за малым.Протягиваем провод из салона до штатного места крепления датчика. Укутываем его в гофру.
По поводу места крепления, в интернете на форумах много споров по поводу штатного места, типа тепло с радиатора подсасывается… Пускай!
Так вот. Протягиваем провод. В салон заходил через резинку над педалью сцепления. Мне ее продырявили, когда сигналку устанавливали. Затем поднимаемся мимо рулевой рейки до трубок гидрокорректора, а дальше по ним до фары, мимо АКБ, бачка, вниз до балки. В балке, если залезть туда рукой, рядом с креплением пучка проводов есть отверстие, которое в аккурат приходит к штатному месту крепления датчика. Всё.Кидаем этот провод на один из проводов колодки датчика (полярность значения не имеет), а второй провод с колодки удлиняем, обжимаем круглой клеммой и заводим так же в гофре на массу за фарой, с которой и, собственно и идет масса на фару.Крепим датчик на его законное место.
Стяжками закрепляем незакрепленную гофру, с проводом, так чтобы она не терлась и не намоталась никуда.Закрываем капот.Садимся за руль и продолжаем колдовать внутри.Поднимаем провод до приборной панели. На колодке находим 25 контакт (он пустой), расположен рядом с 26 (26 подписан).И вот, собственно для чего нужна вторая колодка от термодатчика… В продаже я контактов, которые подошли бы в 25 на приборку, не нашел. Объехал кучу магазинов, но увы… все отказывали мне. Чисто случайно, разобрав первую колодку от термодатчика, обнаружил, что контакты идентичны. Так вот. Из второй колодки аккуратно вынимаем контакт (она легко разбирается, ломать ее не нужно) и с легкостью, как родной используем его как 25 в приборной колодке.Т.е. Крепим его на конец провода (который у вас на то время заведен уже в салон). Я в свою очередь все соединения проводов спаял. Вы можете соединить их как вам будет угодно по другому. Решать вам. Главное, чтобы было надежно соединено.Всё. Вставляете этот контакт в колодку.
Затем собираете колодку и приборную панель в обратной последовательности.
Как устанавливается датчик температуры окружающей среды на «Приоре»
Штатная комплектация предусматривает наличие данного контроллера. Но бывают случаи, когда он по тем или иным причинам отсутствует. К примеру, взяли машину б/у, а датчика нет или есть, но не работает.
Впрочем, это не большая и проблема. Правда, для установки или замены потребуется снимать бампер, так как не всегда получается подлезть. Расположен он непосредственно за передним бампером и установлен на переднюю часть кузова. Если есть кондиционер, то таких датчиков будет два. Прежде всего необходимо проверить работоспособность старого. Наиболее оптимальный вариант — взять бытовой термометр и сравнить показания. Отклонения могут быть вызваны излишним напряжением на контактах.
Если датчик отсутствует, то устанавливаем его в соответствующее гнездо. Жгут проводов должен быть, поэтому остается только подсоединить и радоваться результату. Если же старый датчик барахлит, то вынимаем его, включаем зажигание и проверяем напряжение на соединительной колодке (жгут проводов). Оно должно быть в диапазоне 3,5 В. Если напряжение не поступает, значит, проблема где-то в цепи. Прозваниваем и устраняем.
Самостоятельное тестирование датчика температуры воздуха
Проверить показания прибора можно мультиметром. Шаг за шагом производим замеры, пока не проясниться ситуация.
- Проверяем подключение датчика к компьютеру. Если есть нужда, зачистите контакты.
- Проверить изменения сопротивления при колебании температурных параметров. В режиме омметра замеряйте показатели при различных величинах температуры. Показания могут быть различными, неизменной должна оставаться пропорциональность. Для этого нужно каждое значение сопротивления разделить на соответствующую величину температуры. И каждый раз должно получиться одно и то же число.
- Промежуточная проверка. Включите зажигание и проверьте наличие ошибки. Если ее нет, можно на этом и закончить работу. В противном случае, двигаемся дальше.
- Проверка обрыва проводов. На отсоединенном жгуте проверяем омметром «массу»: контакт 2 розетки датчика с пином 30 разъема ЭБУ. Выявляем и устраняем (если есть) обрывы этих пинов и место соединения нитей.
- Правильность соединения. Полностью отсоединить датчик и блок от узла проводов. Замеряя мультиметром контакты, постарайтесь выявить неправильную посадку пиновых отверстий в разъем прибора.
- Тестирование прочности соединения с бортсетью. Проверните ключ зажигания, замерьте напряжение на выходе 2. Величина должна быть близка, по значению, к 12В. Тогда протестируйте другие соединения на наличие в цепи тока. Если обнаружите обрыв, устраните его.
- Тест самого датчика. Разъединить его от разъема, мультиметром выявите наличие тока на выходах. Если прибор показывает бесконечно большие значения, значит, вы обнаружили обрыв в датчике, его надо менять.
- Выявление сбоев блока. Нужно замкнуть выходы 1 и 2 и повернуть ключ зажигания. Удалите ошибку. Возникновение ошибки означает неполадки в ЭБУ или узле . Появление Р0071 означает поломку ДТВВ.
Место установки ДТВВ доступно для попадания влаги, которая вызывает коррозийные изменения проводов и контактов. Также, сюда легко проникает грязь. Все это может стать причиной некорректной работы или потере чувствительности. Иногда бывает достаточно очистить грязь и копоть на проводах, восстановить соединение оборванных участков.
Подводя итог вышесказанному, отмечу парочка важных моментов:
От различных проблем электрической цепи, ЭБУ автомобиля выдает разные ошибки. По их наименованию легко определить характер поломки
Можно протестировать прибор на исправность, пользуясь осциллографом. Замеры проводятся при постепенном нагреве двигателя. График должен содержать плавные линии, без резких переходов
Прибор очень чувствительный. Малейшее загрязнение сказывается на его работе
Правильная эксплуатация и частая чистка от нагара, позволит избежать неприятностей.
Не важно, от чего пришел в негодность прибор, главное своевременно заметить изменения и устранить возникшие проблемы.
Неисправности датчика температуры всасываемого воздуха (ДТВВ)
В конструкции автомобиля предусмотрена электрическая система управления движком, все элементы которой влияют на рабочие процессы мотора и всего тс. Поломка датчика температуры всасываемого воздуха (ДТВВ), который является принципиальной деталью системы, может серьезно отразиться на функционировании всего мотора.
Замена датчика температуры наружного воздуха
Нельзя назвать датчик температуры воздуха окружающей среды элементом первой важности, но все-таки приятно, как все в Нива Шевроле работает как часы. Узнать о неисправности этого устройства для определения температуры воздуха можно одним способом: сравнить показатель на приборной панели автомобиля с другим измеряющим прибором. Но если вы застряли в пробке летом, то можно не удивляться, когда температуры резко поползет в гору – все приборы нагрелись
Но если вы застряли в пробке летом, то можно не удивляться, когда температуры резко поползет в гору – все приборы нагрелись.
Расположение датчика наружного воздуха
Так же во время стоянки с работающим мотором или на малой скорости, тепло действует на датчик воздуха, а в Нива Шевроле он не вентилируется, поэтому данные завышаются.
Но демонтировать его сразу не выйдет, перед этим нужно выполнить подготовительные шаги. И обо всем этом мы расскажем ниже:
- Необходимо отсоединить минусовую клемму аккумулятора;
- Теперь надо обнаружить сам датчик в отверстиях бампера;
- Аккуратно потяните его – прибор сам должен выйти из посадочного места;
- Далее нужно достать его наружу, будьте готовы, что он потянет за собой провод;
- Замена происходит следующим образом: датчик воздуха осоеденяется от штекера при помощи нажатия на фиксатор. Аккуратно потяните за штекер чтобы не повредить хрупкие детали;
- Готово. Осталось установить новую деталь, купить её можно в автомагазине или в сервисном центре. Как говорят отзывы, внештатные приборы тоже могут подойти для Нива Шевроле, но предпочтительнее брать оригинальные детали для автомобиля;
- Установка проходит в обратной последовательности. Не забудьте проверить работу систем после замены.
Шнива без бампера с датчиком
Замена датчика температуры двигателя: инструкция
На силовом агрегате Нива Шевроле тоже есть регулирующие электронные устройства. Один из них – это датчик температуры охлаждающей жидкости двигателя. Он тоже может выйти из строя, что может повлечь за собой более серьезные последствия. Чтобы демонтировать старый, нам нужно выполнить несколько шагов. Расположен прибор для контроля двигателя на головке блока цилиндров. Это цельный корпус, внутри которого установлен специальные чувствительный элемент. В зависимости от окружающей среды, в чувствительном элементе меняется сила тока в цепи питания. Этим действием электроника передает информацию на приборную панель Нива Шевроле.
Отремонтировать электронику двигателя нельзя, так как она не рассчитана на это. При появлении неисправности, нужно снять и проверить проверяющий элемент. Если же неисправность подтвердилась, то можно приступать к замене. Для демонтажа этого механизма потребуется стандартный ремонтный набор, состоящий из отверток, стяжек и ключей. Когда все инструменты под рукой можно приступать к демонтажу:
Находим датчик двигателя и отключаем разъём с проводом.
Далее выкручиваем его – для этого идеально подходит ключ на девятнадцать.
Следующим шагом будет поднятие блока со своего посадочного гнезда
Важно: датчик двигателя нужно вынимать вместе с уплотнительной шайбой.
После этих операций нам нужно подготовить емкость с водой, которую можно будет нагревать. Туда нужно поместить снятый датчик и провести проверку. Если устройство мотора исправно, то при нагреве сопротивление будет понижаться до нуля, при остывании – возрастать.
Замена нового проводится в обратной последовательности
Как видите, операции достаточно простые, разве что с электроникой двигателя придется повозиться во время проверки
Если устройство мотора исправно, то при нагреве сопротивление будет понижаться до нуля, при остывании – возрастать.
Замена нового проводится в обратной последовательности. Как видите, операции достаточно простые, разве что с электроникой двигателя придется повозиться во время проверки.
Как оказалось, в вопросе замены обоих датчиков нет ничего сложного даже для начинающего водителя. Главное, соблюдать предписания- и все получится. Удачи.
