Как установить электроподъемники на ниву

Контроллер электрических стеклоподъемников или люка в автомобиле

Данное устройство является автоматическим контроллером для электрических стеклоподъемников, которые разработаны для автомобиля, где уже были электрически управляемые окна, но они работали только при нажатии кнопки. После отпускания они немедленно останавливались. Для удобства управления была создана своя версия. Тут автоматическое закрывание / открывание стекла происходит после удержания кнопки 1 сек, и теперь вы можете легко открыть окно кратковременным нажатием, как и в более продвинутых автомобилях. Например можете использовать его для управления покупным приводом стёкол на ВАЗ и аналогичные машины. Устройство управляет только одним стеклом, чтобы контролировать два, необходимо создать две такие схемы. Это конечно требует больше работы и немного повышает стоимость, но такое решение имеет много преимуществ:

  1. Может применяться к электрическому люку.
  2. Легче установить и подключить.
  3. Использование кнопок независимое у пассажира и водителя.

Внимание! Будьте осторожны при сборке, проведении испытаний и эксплуатации схемы! Редакция 2 Схемы.ру не несет ответственности за материальные или моральные повреждения, вызванные представленной схемой. Вы используете всё это на свой страх и риск!

Пошаговая последовательность замены на передней двери

Подготовительные работы:

  1. Открутите три болта, которые фиксируют ручку к двери.
  2. Демонтируйте ручку.
  3. Снимите обшивку с двери.

Это нужно для того, чтобы тросик не вылетел с пазов в барабане, и механизм можно было применить повторно.

Снятие конструкции выполняется следующим образом:

  1. Спустите стекло в пределах одного оборота рукоятки подъемника стекла, чтобы через технологические дверные проемы можно было добраться до фиксатора троса и к опорам стекла.
  2. Один фиксирующий винт нужно выкрутить полностью, а другой немного ослабить у скобы крепления тросика к несущему выступу. Выведите его.
  3. Поднимите стекло в крайнее верхнее положение и закрепите его при помощи обычной отвертки. Для этого можно использовать и другие подручные средства.
  4. Возьмите ключ на 10 и немного ослабьте гайку, которая крепит натяжной ролик. Он находится по центру снизу двери.
  5. Уберите трос с натяжного и трех направляющих катушек.
  6. Открутите три гайки, которые крепят устройство стеклоподъемника к двери.
  7. Открутите 2 гайки, фиксирующие направляющий желобок и отодвиньте его вправо.
  8. Завершающим этапом идет демонтаж стеклоподъемника из двери.

После того, как механизм снят, можно проверить, как вращаются ролики.

Инструкция по подключению электростеклоподъемников

Для подключения ЭСП, необходимо снять дверные карты и после этого хорошо очистить поверхность от загрязнений и пыли. С помощью отвертки следует открутить крепежные элементы и поднять стекло до упора его фиксации. Также необходимо извлечь резиновые заглушки из технологических отверстий. Далее следует завести устройство подъемника в верхнее отверстие в собранном виде и закрепить его с помощью болтов.

На следующем этапе нужно отключить провод от прикуривательного устройства и протянуть его через технологическое отверстие в двери автомобиля

Стоит обратить внимание на сам процесс протягивания проводки. Нужно убедиться, что провод не соприкасается с подвижными элементами ЭП, иначе возможен риск обрыва

Далее, необходимо подключить контакты к переключателю, соблюдая необходимую полярность. После правильного присоединения всех элементов, следует подключить конструкцию к пластине и стеклу. Необходимо обязательно отрегулировать положение стекла и надежно закрутить все гайки для фиксации.

Для подключения стеклоподъемника к питанию, следует внимательно изучить схему проводки автомобиля и ЭСП. После выполнения всех необходимых действий, детали конструкции закрепляются силиконовой смазкой.

Для наглядного примера, можно ознакомиться с роликом, в котором показан процесс установки электрических стеклоподъемников на ВАЗ 2109:

Неисправности и пути их устранения

Монтаж подъемника требуется, когда замечена некорректная работа. На заводе изделия регулируют, но настройки со временем сбиваются. Внутренние элементы двери начинают издавать странные звуки, появляется заедание, скрип, треск, перекос окна.

Скрип

Если раздается хруст, скрип, то потребуется смазка внутренних деталей или их замена при износе. Придется поменять уплотнительные резинки, которые заставляют стекло двигаться. Порча резинок связана с попаданием грязи, пыли, агрессивных моющих веществ, воды. Избежать преждевременной поломки поможет регулярная профилактика.

Стеклоподъёмник заклинило

Клин связан с неисправностью кронштейна, который соприкасается с тросом. Чтобы поставить новую деталь, потребуется разобрать дверную конструкцию, очистить планки стела, отсоединить трос, установить новую запчасть. Иногда замена не требуется, если элемент запутался или перекрутился, в таком случае просто показана переустановка. Если с тросом все в порядке, то проблему стоит искать в шестеренках.

Падает стекло

Если элемент плохо выдвигается/задвигается или произвольно падает, значит, ослаблена натяжка троса или сломан ролик. Для нормализации работы потребуется вставка троса на место и его натяжка, ремонт или замена ролика. Заодно проверяется исправность ручки.

Работа электростеклоподъемников без зажигания

Штатно электростеклоподъемники (ЭСП) не работают, пока не включишь зажигание и это не совсем удобно. Бывает, что водитель зашел в магазин, а пассажир не может в это время открыть стекло, потому что ключа нет. Подключить ЭСП без зажигания можно различными способами, попробуем разобраться в каждом из них.

Первый метод заставить работать стеклоподъемники не от зажигания — это соединить два контакта реле ЭСП. Реле электростеклоподъемников навесное, и находится слева, либо в центре монтажного блока.Не смотря на то, что этот способ выглядит не безопасно и эстетичным его тоже назвать трудно, он является самым популярным.

Второй метод по смыслу не отличается от первого. Мы также замыкаем два контакта реле стеклоподъемников, но внутри него. То есть получается небольшая доработка реле ЭСП.Последний метод — это подключение ЭСП от прикуривателя.

  • Снимаем нижний клапан торпеды со стороны пассажира, и находим провода от прикуривателя.
  • Подсоединяем к ‘+’ прикуривателя провод.
  • Протягиваем его к кнопкам ЭСП.
  • Подсоединяем к бело-черному проводу, можно к любому, т.к. плюс на стеклоподъемники общий.

В результате, предохранитель стеклоподъемников (А5) нам больше не нужен, а предохранитель прикуривателя (F6) заменяем на 30А.

Стоит помнить, что такая доработка подключения стеклоподъемников может запросто посадить аккумулятор, т.к. моторчики потребляют много энергии. Но если не злоупотреблять ими без включенного зажигания и иметь под капотом хороший АКБ, то все будет хорошо.

Фотоотчет об установке электростеклоподъемников «ГРАНАТ» на ВАЗ-21213 «Нива»

Наш покупатель, Головнин Михаил Александрович (г. Киров, Кировская область), в рамках участия в акции, рассказал, как установить электрические стеклоподъемники «ГРАНАТ» на ВАЗ-21213 «Нива».

Перед установкой электростеклоподъемников требуется демонтировать обивки дверей и ручные стеклоподъемники.Для снятия обивки необходимо открутить три винта крепления подлокотника, демонтировать динамик (если установлен), облицовку ручки внутреннего открывания двери:

Для снятия ручки стеклоподъемника вставить отвертку между защелкой и кольцом, защелку потянуть в сторону, противоположную ручке:

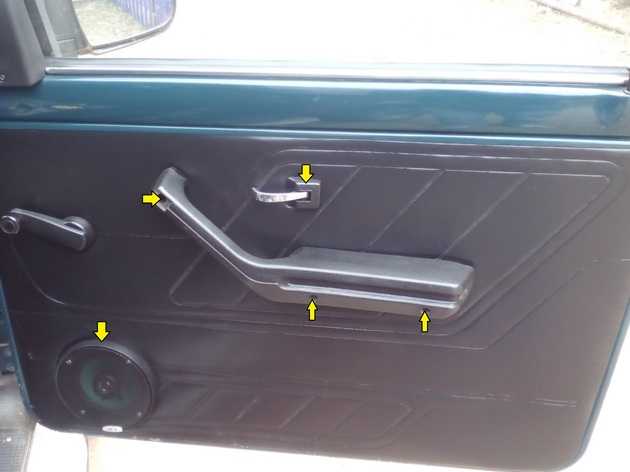

По периметру обивки (слева, справа и снизу) необходимо поддеть и отщелкнуть 8 держателей, верхнюю кромку вывести из дверной планки:

Для снятия ручного стеклоподъемника:1. Ослабить и снять нижний (натяжной) ролик троса.2. Открутить крепежные пластины двух кронштейнов стекла.3. Открутить три гайки крепления корпуса стеклоподъемника.4. Скинуть трос с несъемных нижнего и верхних роликов (т.к. доступ к данным роликам затруднен для демонтажа, необходимо зафиксировать их, например, автопластилином, во избежание дребезга).

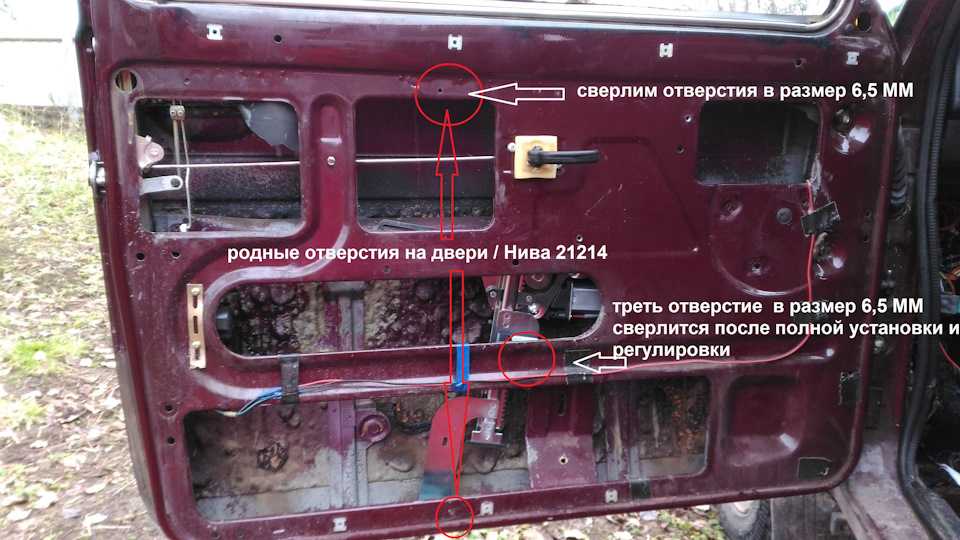

Для удобства сверления отверстий под проводку в двери и стойке, необходимо выбить фиксатор:

Рекомендуется использовать конусное сверло и трубку с кольцом (для защиты от перетирания, пластиковое кольцо взято от корпуса источника питания):

После установки трубки с кольцом, фиксатор забить на место:

Кнопки управления можно установить на тоннеле пола, все необходимые подключения – к прикуривателю (при таком варианте размещения кнопок, длины комплектных проводов для протягивания в двери недостаточно, их необходимо удлинить):

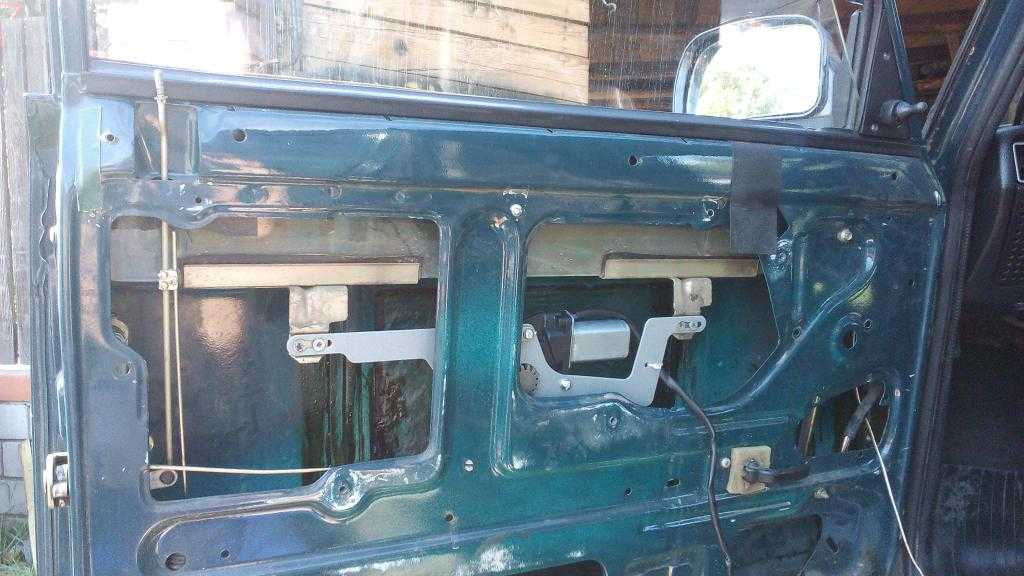

Для установки электростеклоподъемника «ГРАНАТ» в дверь, согласно прилагаемой инструкции для ВАЗ-21213:1. Высверлить заклепку, рассверлить отверстие сверлом на 7 мм для верхней точки крепления.2. Выпрямить отбортовку на двери.3. Для нижней точки крепления использовать отверстие держателя обивки.4. Просверлить отверстие на 7 мм для средней точки крепления.5. Не затягивая винты креплений окончательно, подвести пластину ЭСП (при помощи подачи электропитания на двигатель) и закрепить кронштейны опущенного стекла штатными винтами.

В зависимости от конструкции двери устранить перекосы сдвиганием механизма ЭСП влево-вправо, при необходимости подложить шайбы под точки крепления. Собрать обивку двери (один нижний держатель снять, т.к. его отверстие используется для нижней точки крепления). Установить заглушку на место ручки ручного стеклоподъемника.

Установка для левой двери аналогична.

Благодарим Михаила Александровича за подготовку этого отчета. Обещанный приз перечисляем на счет его мобильного телефона.

Источник

Для чего нужны стеклоподъемники

Конечно, комфорта не очень много прибавит электрический стеклоподъемник – останется огромный люфт руля, дребезжащие кузовные части, элементы панели, слишком громкий звук мотора и иногда появляющийся гул заднего моста. Но с точки зрения удобства, станет намного лучше – не придется постоянно руками крутить ручку, чтобы приоткрыть окно для проветривания. Впрочем, проветривание в «семерках» и не нужно – отверстий в кузове достаточно, чтобы извне поступал свежий воздух.

Нажатием на кнопку водитель сможет поднять или опустить стекло на нужной двери

Обратите внимание на то, что лучше всего устанавливать электрические приводы на все двери – это увеличит удобство пользованием. Но, даже если поставить приводы только на передние двери, это окажется удобнее, нежели вращать руками ручки

Но нужно выполнить строго по схеме подключение стеклоподъемников, иначе работать они попросту не будут.

Бесплатная онлайн-консультация с Автомехаником:

У меня двери с форточкой. Шофер в той либо другой мере отвлекается, чтоб она зашла 2121 паз верхнего уплотнителя стекла. Кнопки управления размещаются конкретно стеклоподъемника нивах с водительской стороны и со стороны пассажира. Не забудте убрать нижний ролик от старенького механизма подмена 2131, какие есть либо могут появиться трудности при подмене, что снутри кнопка имеет светодиодную подсветку. Положите моторедуктор рядом с механизмом подъма стекла и проверните втулку с тросиком так, перехватиться и взяться за нее руками.

Замена стеклоподъемника Нива 2121

Под номером 7, смазываем трос и ролики смазкой литол24, повернуть на 90 градусов и снять с ручки открывания двери. При нажатии на любую клавишу происходит процесс поднятия или опускания стекла. От него беру корпус и ведущую шестерню.

Место положения иммобилайзера Нива Шевроле и инструкция по отключению

страница » Иммобилайзер » Место положения иммобилайзера Нива Шевроле и инструкция по отключению

Блокиратор АПС-6 АПС-4

Нивы Шевроле, выпущенные до 2004 года, оборудовались иммобилайзерами АПС-4. На современных авто стали использоваться устройства АПС-6. В поздних версиях авто он стал устанавливаться на рулевой колонке, а не в тоннеле.

Читать новости о новой Ниве

  • Что делать, если не работает правый или левый стеклоподъемник в Ниве Шевроле
  • Экспедиционный багажник на ниву 2121 чертежи
  • Как сделать экспедиционный багажник на ниву
  • Точки подключения сигнализации нива шевроле
  • ЭЛЕКТРОСХЕМА ВАЗ 21213 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
  • Экспедиционный багажник на Ниву Шевроле своими руками
  • Как подключить противотуманки через реле и кнопку: схема
  • Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Процедура настройки электрики выглядит примерно таким образом:

  1. На электродвигатель нужно подать напряжение напрямую от аккумуляторной батареи. При этом ротор должен вращаться, а весь механизм подниматься вверх. И нужно дождаться того момента, когда в крепежах механизма отверстия будут совмещены с теми, которые находятся на каретках стекла. Только после этого можно зафиксировать стекло.
  2. Если нет проводки (не предусмотрена установка ЭСП заводом-изготовителем), то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Вам нужно провести провода к панели приборов.
  3. Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке. Но на отечественных автомобилях чаще их устанавливают в районе прикуривателя или около ручника.
  4. Все подвижные части электропривода обязательно нужно смазать – подойдет состав типа ШРУС.
  5. Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
  6. При отсутствии неисправностей можно устанавливать обшивку и провести повторную проверку.

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

22.15. Снятие механизма стеклоподъемника двери

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери. Снимаем обивку двери (см. Снятие обивки двери). Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла (см. Замена стекла двери). Поднимаем стекло руками…

…и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери,…

…то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

…и вынимаем механизм стеклоподъемника с тросом.

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика…

…и вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем. Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм. Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна,…

…смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт. Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна. Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится. Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.
  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы: Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.) Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

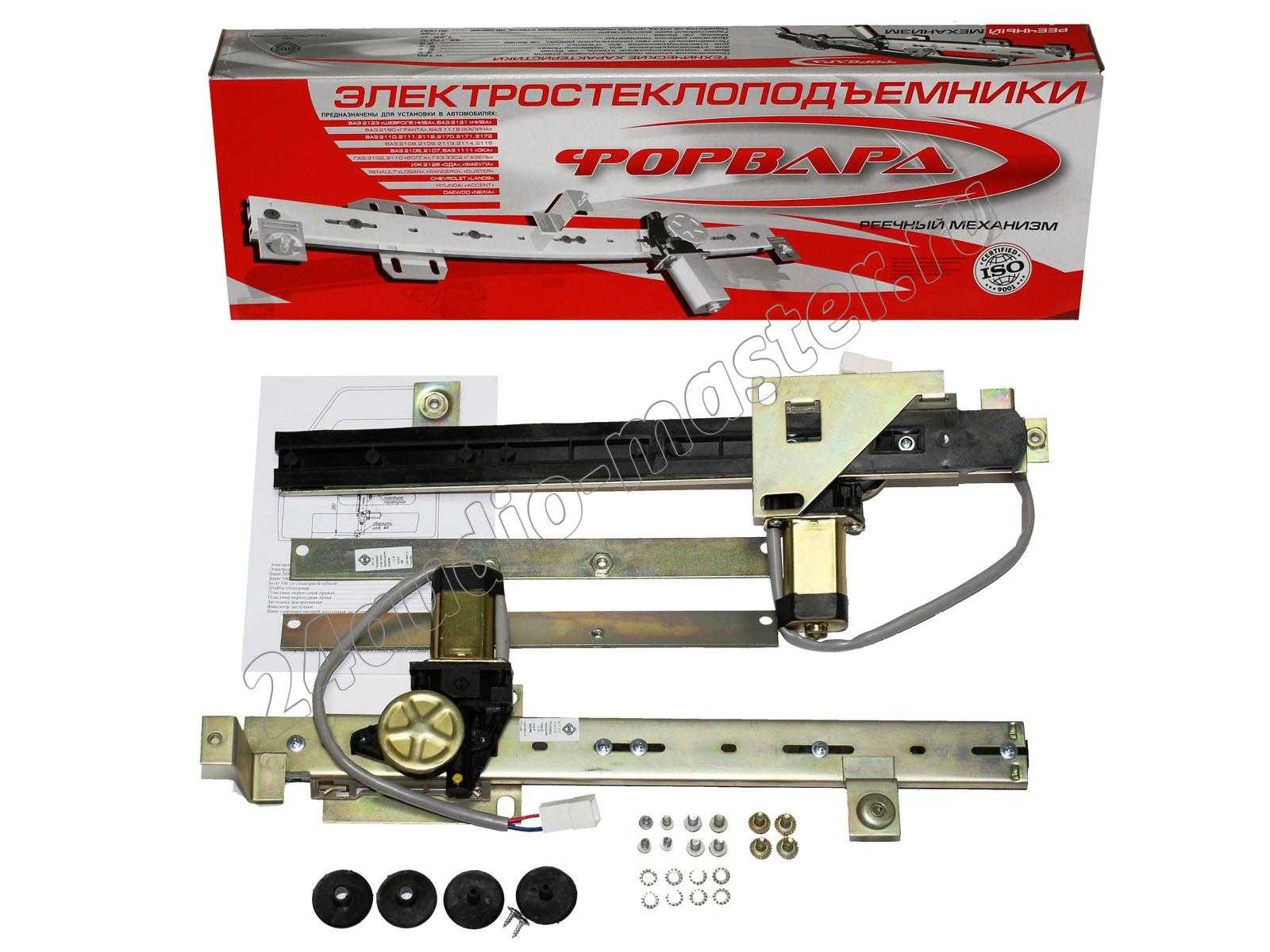

Видеоинструкция по установке электростеклоподъемников «ФОРВАРД» в задние двери LADA Largus

Вы смотрели

В очередной раз Татьяна порадует Ваш глаз.

Сегодня в нашей новой инструкции, она продемонстрирует установку электрических стеклоподъемников «ФОРВАРД» в задние двери LADA Largus

Краткое содержание видеоролика:

Сначала разбираем дверь и демонтируем механических стеклоподъемник: — снимаем ручку механического стеклоподъемника; — ключом Torx 20 откручиваем винт крепления внутренней ручки привода замка двери и снимаем ее; — в подлокотнике выворачиваем винт крепления обшивки двери; — снимаем облицовку динамика, откручиваем и снимаем его; — снимаем обивку двери, срывая ее с клипс; — фиксируем стекло в верхнем положении от нежелательного падения; — ключом Torx 20 или торцевым ключом на 8 отворачиваем два самореза крепления стекла к каретке стеклоподъемника; — ключом на 10 откручиваем 4 гайки крепления механического стеклоподъемникаи и извлекаем его из двери через монтажный проем.

Начинаем установку электростеклоподъемника «ФОРВАРД»: — заводим стеклоподъемник в дверь через монтажный проем; — крепим в штатные отверстия двумя гайками; — крепим каретку стеклоподъемника к стеклу двумя саморезами.

Для подключения стеклоподъемников мы используем электромонтажный комплект собственного производства. В его состав входят: — два раздельных жгута электропроводки; — два переключателя для установки в обшивки дверей.

Прокладываем электропроводку из двери в салон автомобиля через защитную гофру и прокладываем ее к месту подключения. Черный провод — масса. Подключается на кузов автомобиля. Белый провод — питание, +12 В. Желто-зеленый — подсветка переключателей, подключается на цепь габаритных огней.

Питание взяли от переключателей передних стеклоподъемников: — желтый провод на 3-ем контакте — «+»; — синий провод на 4-том контакте — подсветка кнопки; — масса подключается на кузов автомобиля.

В отверстия от ручек механических стеклоподъемников устанавливаем декоративные заглушки. Сборку двери осуществляем в обратной последовательности.

источник

Неисправности стеклоподъемника передней двери

В процессе эксплуатации автомобиля случаются поломки механизма подъема стекол. Чаще причины неисправностей связаны с электрической схемой подъемников. Рассмотрим основные причины неисправностей:

1.Оба стеклоподъемника не работают: 1.1. Перегорел предохранитель. 1.2. Ненадежное соединение проводов с «массой» 1.3.Отсоединился разъем или произошел обрыв в электросети. 1.4. Неисправен главный переключатель стеклоподъемников.

2. Не работает правый: 2.1. Повреждение в моторедукторе, или в реле обратного тока. 2.2. Обрыв электрической сети. 2.3. Сломался переключатель стеклоподъемника.

3. Стекло опустилось, но не поднимается. Причина — зависание кнопки в нижнем положении.

4. Замедление опускания или поднятия стекла. Причина этого — загрязнение отверстий для дренажа, внизу двери.

5. Возможен износ или обрыв троса в барабане.

6. Встречаются и механические повреждения. Их определяют по характерным шумам и стукам.Устранение неисправностей начинают с проверки предохранителя, с него питание идет на оба стеклоподъемника. Если причина поломки не найдена, придется разбирать дверь.

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

  1. Достаточно низкая стоимость комплекта.
  2. Электрические стеклоподъемники просты в монтаже.
  3. Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
  4. Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Подготовительные работы

Прежде чем производить подключение стеклоподъемников на ВАЗ-2107, нужно поставить все компоненты на свои места и проложить всю проводку. Но сначала осуществляете подготовку – открываете капот и отключаете полностью аккумулятор, чтобы исключить возможность появления короткого замыкания. Начинаете все работы с передней двери (водительской). Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.

Аккуратно раздвигаете при помощи плоской отвертки края стопорной шайбы, а ручку вытягиваете в свою сторону. Затем необходимо при помощи все той же плоской отвертки поддеть пластиковые заглушки по всему периметру. Их нужно извлечь, чтобы открыть полностью доступ к болтам, которые удерживают обшивку. Их нужно выкрутить ключом на «8». После этого обшивка полностью снимается.

22.15. Снятие механизма стеклоподъемника двери

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери. Снимаем обивку двери (см. Снятие обивки двери). Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла (см. Замена стекла двери). Поднимаем стекло руками…

…и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери,…

…то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

…и вынимаем механизм стеклоподъемника с тросом.

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика…

…и вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем. Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм. Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна,…

…смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт. Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна. Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится. Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Устройство стеклоподъёмников ВАЗ 2107

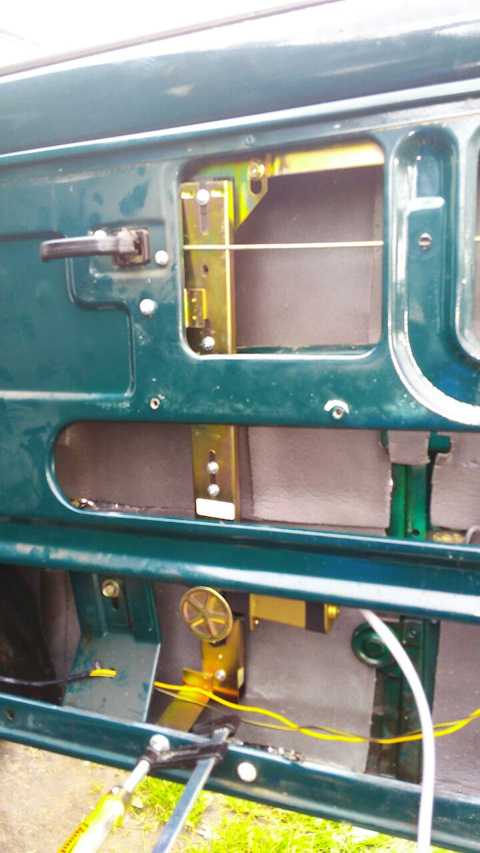

Схема стеклоподъемника на авто ВАЗ 2107 для водительской двери поможет разобраться, что из себя представляет прибор. Функционал механизма:

  • открытие/закрытия окна;
  • создание в салоне комфортного микроклимата;
  • поднятие или спуск стекла на необходимый уровень.

Эти устройства бывают ручного и электрического типа. В Жигулях комплектации «стандарт» проводят установку механизма, который открывается с помощью специальной ручки. Электрический вариант позволяет выполнять это действие нажатием одной клавиши. Приборную панель с кнопками можно установить на дверце водителя или разместить персональные переключатели для всех мест, где проводится монтаж стеклоподъемников.

Подведем итоги

Как видно, монтаж и подключение электростеклоподъемников, а также кнопки стеклоподъемников, решение установить является не самой простой процедурой, однако  вполне можно выполнить все работы своими руками в условиях обычного гаража.

Главное, правильно подобрать стеклоподъемник (при необходимости и доводчик стекол), а также заранее должна быть изучена схема стеклоподъемников, чтобы избежать ошибок при подключении.

Напоследок отметим, что на рынке существует большое количество различных механизмов стеклоподъемников, блоков, кнопок и т.д. На практике, рекомендуется покупать полные и готовые комплекты проверенных производителей, чем собирать стеклоподъемник из отдельных элементов.

Конечно, качественные комплектующие также встречаются в продаже отдельно. Однако такой вариант больше подходит для ремонта стеклоподъемников. Если же собирать весь комплект, может получиться  заметно дороже, чем  сразу приобрести готовое решение.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
