Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Как сделать фаркоп своими руками

Как сделать фаркоп самому? Рассмотрим вариант с изготовлением фаркопа с помощью шара типа «А», напомним, что он крепится на двух болтах и его можно снять. Тип автомобиля, на который будет крепиться фаркоп, не имеет значения, так как они в своих особенностях и размерах индивидуальны.

В первую очередь подготовим инструменты, которые будут необходимы:

Так же понадобятся материалы, без которых сделать фаркоп не представится возможным:

крюк с шаром и две проушины;
лист металла 2 мм;
уголок;
труба или квадратный профиль;
розетка электропитания прицепа;
несколько метров пятижильного кабеля;
паяльник.

В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будем крепить фаркоп. В основном он крепится под усилитель бампера, для этого его тоже потребуется снять.

Когда сняли все необходимое, приступаем к замерам будущего крепления фаркопа, советуется делать это тщательно, измеряя все несколько раз. Начинаем с того, что по креплению усилителя бампера замеряем пластины под размер креплений и просверливаем в них отверстия под болты крепления усилителя.

Что делать, если стучит гидрокомпесатор: разбираемся в причинах здесь.

Как собрать омыватель фар своими руками: выбор материалов, сборка, установка. Все это — в нашем материале.

Когда данные заготовки готовы, приступаем к изготовлению крепежа, для этого берем тубу и квадратный профиль и с помощью уголков привариваем к пластинам, которые изготовили ранее. Лучше всего это сделать с помощью газовой сварки. Когда приварили пластины к трубе, используя при этом куски уголка, примеряем крепеж по отверстиям на болты усилителя бампера.

После подгонки крепежа приступаем к установке крюка с шаром. Для этого находим середину трубы или профиля и привариваем к ним проушины. Проушины нужно выбирать такого типа, чтобы не пришлось их подгонять по длине бампера, поэтому заранее перед их покупкой измерьте длину бампера и по этим размерам купите проушины. Проушины приварены и следующим этапом является подсоединение крюка, это элементарно, он крепится с помощью двух болтов.

Основная работа проделана, теперь остается дополнить фаркоп креплением для розетки для подключения электропитания прицепа. Для этого с левой или с правой стороны на одну из проушин привариваем кольцо, из пластины металла, в котором будет крепиться розетка.

После этого все углы и неровности сваривания шлифуем болгаркой и следим, чтобы не осталось ржавчины на крепеже. После этого необходимо два раза пройтись грунтовкой по всему фаркопу, давая высохнуть после каждого раза. Когда грунтовка полностью высохла, красим конструкцию краской, аэрозольной и опять даем высохнуть.

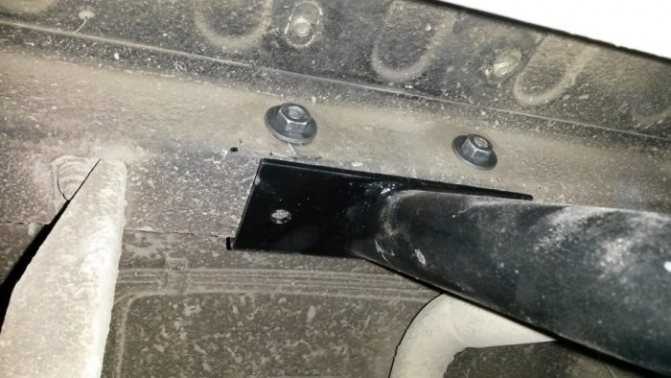

Затем можно крепить фаркоп к кузову автомобиля, для этого используем ключи, болты и гайки, не забываем подлаживать гравера во избежание откручивания гаек. Фаркоп прикручен, но не спешим устанавливать назад бампер, необходимо еще установить на фаркоп розетку электропитания прицепа. Используем для этого готовую розетку, которую крепим в заранее подготовленное отверстие и подключаем к ней провод. Если не дружим с электропроводкой, то лучше весь этот процесс доверить специалисту в этом деле. Если же с проводкой ранее имели дело, то большого труда этот этап не составит, ведь почти в каждом автомобиле имеются места, где есть подклемники, и можно от них запитать нашу розетку. Все провода аккуратно укладываем, чтобы они не болтались, и припаиваем их к розетке. Вот и все можно устанавливать на свое место бампер и начинать гордиться своей работой.

Про электрику

Все фаркопы комплектуются стандартным набором электрики. В комплект входит жгут проводов, розетка и необходимые болты крепления. Схема проводки идет в комплекте в паспорте, но мы продублируем ее здесь. Чертеж смотрите ниже.

Отдельное слово еще хотим сказать про такую вещь, как штатная электрика для фаркопа Шевроле Нивы. Для многих автомобилей выпускается электрика дополнительно. Смысл заключается в том, что она подключается без врезки в проводку, то есть не нарушая целостность защитного покрытия провода.

Тут, в частности, она подключается прямо в стандартные разъемы задних фонарей. То есть является своего рода переходником между фонарем и штекером проводов. Это очень удобно и безопасно.

Общие сведения о фаркопе

Не все знают, для чего нужен фаркоп. Но слово фаркоп или прицепное всегда ассоциируется с подсоединением к автомобилю прицепа. Помимо того, что можно подсоединить прицеп к автомобилю Нива Шевроле, фаркоп еще позволяет осуществлять буксировку. Если Шевроле Нива эксплуатируется преимущественно в сельской местности, то наличие такого устройства становится попросту жизненно необходимым. Фаркоп защищает выпускную систему, а также бампер от негативного влияния поверхности земли

С фаркопом Нива Шевроле является практически незаменимой, поэтому важно узнать, как же произвести монтаж такого столь важного оборудования на авто

Фаркоп – это не ГБО, но все же в его монтаже есть свои особенности и нюансы. Состоит он из металлического основания с местами для крепления к кузову автомобиля и шаром, к которому присоединяется прицеп. Также в конструкции фаркопа имеется специальная розетка, которая служит для передачи световой сигнализации на прицеп.

Итак, перейдем к непосредственной установке изделия, но прежде выясним, из чего же состоит монтажный комплект.

Что входит в комплект?

С завода на Шевроле Ниву не устанавливается прицепное, но это можно сделать в автосалоне или же самостоятельно, к чему многие и прибегают. В кузове автомобиля с завода предусматривается проделывание отверстий, которые послужат для установки фаркопа при потребности владельца ТС. Это очень хорошо, так как самостоятельное сверление отверстий может нарушить целостность конструкции авто и привести отчасти к печальным последствиям.

Комплект фаркопа можно приобрести либо в автосалоне, либо в магазине или даже на авторынке, но, главное, перед покупкой удостоверьтесь, что данное изделие выпущено именно под модель вашего авто. Для этого необходимо знать год выпуска автомобиля. Стоимость комплекта составляет от 1000 до 5000 рублей. Все зависит от фирмы производителя. Так, например, оригинальное прицепное от BERTONE стоит в пределах 3500-5000 рублей. А отличаются они не только конструкцией, но и качеством используемого металла в конструкции изделия, наличием сварных швов или их отсутствием, толщины изделия, а самое главное – это надежностью.

Если вы приобрели фаркоп на Ниву Шевроле, то должны знать, что в комплект изделия входят:

Непосредственно устройство;
Розетка (из пластмассы или стали);
Провода;
2 гайки и винта для закрепления;
6 болтов;
Шайбы и колпак на шар.

Обязательно каждый комплект должен иметь и инструкцию по установке.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

демонтируйте задний бампер;
найдите отверстия, которые ведут внутрь пустот лонжеронов;
измерьте длину отрезка между найденными отверстиями;
по полученной длине отрежьте участок стальной трубы 50х50 мм;
сделайте отметку на середине заготовки;
возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
закрепите крюк гайками и болтами на 10;
далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
к ним приварите гайки того же размера;
возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Когда применяют БСФ

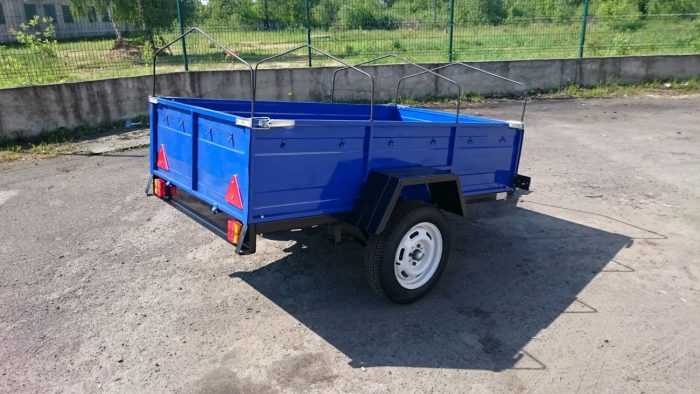

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.

Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:

Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.

Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.

Следовательно, без блока согласования схема будет работать с ошибками, и провоцировать разные неприятности.

Выбор ТСУ

Предусмотрен ли на Нивах вариант установки фаркопов, если изначально с завода машина шла без него? Да. На этих отечественных кроссоверах предусмотрены специальные отверстия, потому монтируется ТСУ в штатные места. Но также потребуется дополнительно просверлить несколько отверстий. Тут уже смотрите конкретно на свою машину.

Автовладельцам Нивы предлагается установка нескольких вариантов ТСУ:

неснимаемые или несъемные, на которых крюк или сцепной шар приварен к основанию;
условно-съемные, крепление которых осуществляется несколькими болтами;
быстросъемные, имеющие немного выступающую муфту для фиксации, которые позволяют хранить крюк с шаром отдельно;
быстросъемные с вертикальным типом крепления, где крюк вынимают вниз, а крепежа не видно;

Скажу сразу, что съемный шар для меня более предпочтительный, поскольку такая конструкция позволяет использовать ТСУ только по мере необходимости. Причем лучше брать быстросъемные устройства, ведь для откручивания нескольких болтов придется потратить довольно много времени.

Для ВАЗ Нива 4×4 обычно предпочитают выбирать наиболее простые варианты фаркопов. Они недорогие, можно приобрести за несколько тысяч рублей. Хотя тут есть и свои недостатки.

Альтернативные варианты ТСУ

Существуют альтернативные решения, которые хотел бы с вами обсудить.

Усиленный бампер с фаркопом. Сейчас очень большой популярностью пользуется фаркоп Нивы Шевроле с защитой бампера. Но и на классическую Ниву никто не мешает его поставить. Это готовый бампер, в который вмонтировано ТСУ. Продукция фирмы Bosal (Босал) или РИФ обойдется примерно в 30 тысяч рублей. Эта стоимость оправдана, поскольку вы получаете бампер с мощной калиткой и усилителем, обеспечивающие высокую степень жесткости и устойчивость к нагрузкам. Позволяет тащить за собой более тяжелые грузы. При этом монтаж осуществляется на обычные кронштейны кузова кроссовера и никакая доработка не требуется;
Фаркоп под квадрат. Еще один вариант заднего бампера. Стоит примерно в 2 раза дешевле предыдущего ТСУ. Но потребуется отдельно купить себе шаровый узел. Пользуется большим спросом из-за цены, удобства эксплуатации и выдерживаемых нагрузок. Да и выглядит довольно оригинально по сравнению со стандартными фаркопами. Только смотрите на цифры, указанные на ТСУ. Они говорят о допустимых тяговых нагрузках и дополнительно помогают удостовериться, что перед вами не подделка.

Читать дальше: Лада ларгус как уменьшить расход топлива

Вообще тема силового бампера для Нивы заслуживает отдельного внимания.

К каждому фаркопу приложена схема подключения и установки, есть в комплекте розетка фаркопа и инструкция о том, как осуществляется подключение розетки и всей электрической составляющей.

Некоторые предпочитают собирать фаркоп своими руками, опираясь на чертежи, фото и видео инструкции. Лично мое мнение, это не самый лучший вариант. Чтобы собрать полноценный качественный фаркоп, требуется учитывать все размеры, подбирать высококачественные материалы, использовать соответствующие провода для электрики и так далее. И сколько стоит собрать самодельное ТСУ? Если качественное и надежное, то примерно столько же, сколько стандартный заводской фаркоп. Это мнимая экономия денег. Цена будет одинаковой, а вот качество конструкции нет. Плюс самодельный фаркоп регистрировать сложнее, могут возникнуть проблемы при оформлении.

Советую отдельно предварительно ознакомиться с тем, можно ли устанавливать себе ТСУ и что об этом сейчас говорит ПДД.

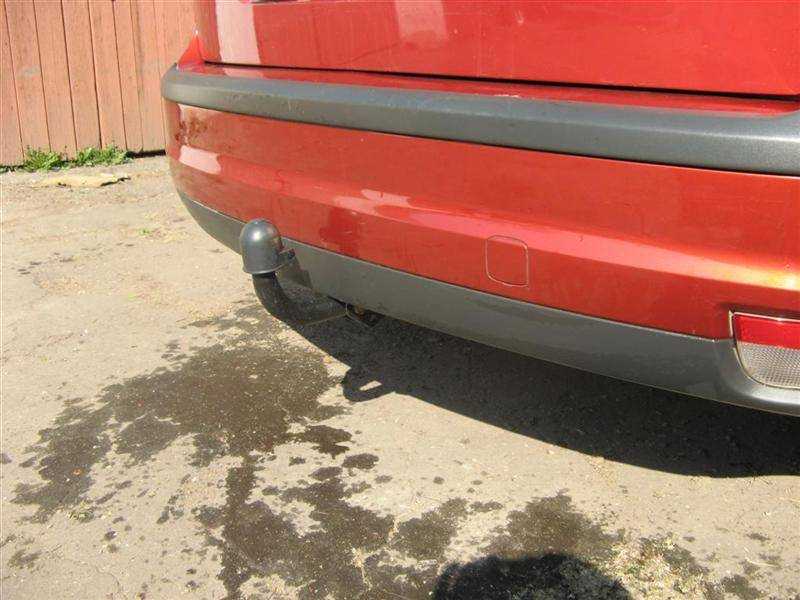

Монтаж фаркопа своими руками

Тягово-прицепное устройство продается в комплектации, которая состоит из самого фаркопа, розетки, проводов, колпака на шар, специальных гаек и винтов (по 3 штуки), 6 болтов, 6 пружинных шайб и 6 обычных, графитовой смазки.

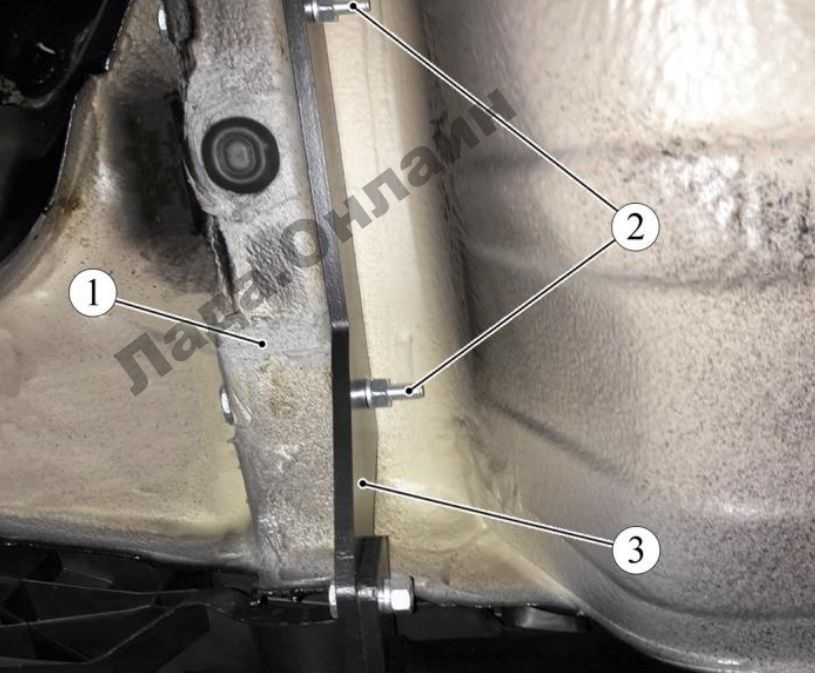

Перед началом установки фаркопа следует машину поставить так, чтобы иметь доступ к ее нижней части. Также позаботьтесь о хорошем освещении, чтобы видеть все отверстия для креплений. Далее нужно выполнить следующие действия:

очистите место крепления от грязи и снимите заводской скотч;
все элементы, предназначенные для крепления, нужно смазать графитовой смазкой;
в предварительно подготовленные отверстия осторожно вставьте болты и туго закрутите гайки для того, чтобы хорошо зафиксировать фаркоп. Сначала к лонжерону крепится поперечная рейка, а потом продольная;
в последнюю очередь устанавливаем съемный шар.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда.

Существуют следующие схемы подключения розетки фаркопа:

Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
Европейский и Американский стандарт на тринадцать разъемных соединений;
Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

сигнал на левый поворот;
задний ход;
масса 12В;
сигнал на правый поворот;
правый габаритный сигнал;
Стоп сигнал;
левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

указатель левого поворота;
противотуманные задние фонари;
масса в цепи 1,2,4-8;
указатель правого поворота;
сигнал правый габаритный;
Стоп сигнал;
сигнал левый габаритный;
сигнал заднего хода;
12 В постоянно;
12В при включении зажигания;
масса в цепи 10;
Резервный пин;
масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Фаркоп «квадрат» своими руками

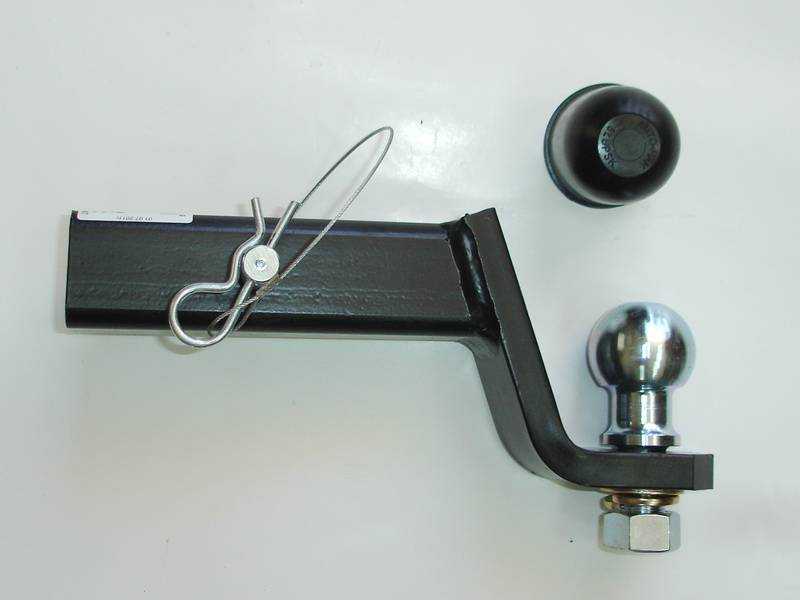

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Прочность конструкции позволяет возить полноценный прицеп

Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
далее понадобится просверлить отверстия под стопорный палец;
теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.
