Как установить колонки лада гранта

Установка фронтальной акустики

Акустика для Лада Гранта

Прежде чем перейти к непосредственному алгоритму монтажа передних динамиков(см.Как выбрать динамики для автомагнитолы своими силами), напомним, что в этом автомобиле уже приготовлены штатные места и ничего заново делать не нужно. Но, появляется серьезная проблема при установке двухкомпонентной акустики. И все-таки проводить модернизацию придется, так как диаметр штатных посадочных мест довольно ограничен, впрочем, как и на других моделях авто.

Примечание. Если, к примеру, на Лада Гранта хотим установить качественную акустику на 16 см, то возникнет и еще одна трудноразрешимая проблема. Передние стекла могут не открываться до конца и упрутся в динамик. Придется изготавливать специальные проставки из фанеры или ДСП.

Делаем подиумы

Первое, что нужно сделать – изготовить подиумы.

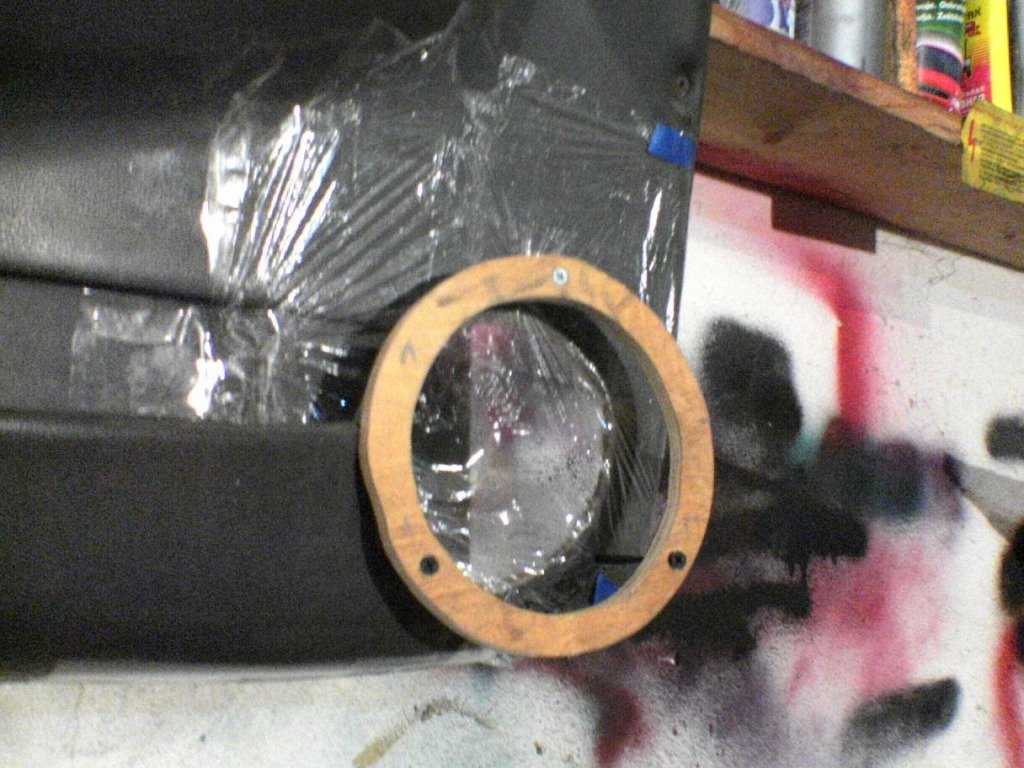

Акустический подиум своими руками

Вырезаем бумажный трафарет по диаметру динамика. Не забываем вырезать и внутренний круг.

Примечание. Для 16 см акустики должно получиться кольцо с таким же диаметром и вырезанным внутри него кругом на 15 см.

Склеиваем 2 заготовки из фанеры, вырезанные по трафарету. Используем в работе клей ПВА и саморезы.
У нас должны получиться кольца толщиной 11 мм. Этого вполне достаточно для большинства динамиков, хотя нарастить толщину, если что, можно и после за счет добавки дополнительных колец.
Теперь надо установить эти самые акустические подиумы в дверь Лада Гранта. Не снимая обшивки, делаем разметку, приложив самодельное кольцо к двери.
Снимаем обшивку.
Берем дрель и начинаем сверлить отверстия в металле двери.
Ставим подиумы и хорошо их крепим.

Примечание. В процессе этой работы рекомендуется заодно сделать качественную шумоизоляцию двери. Она сделает звук от динамиков намного полнее, и меломаны останутся довольны.

Прокладываем в дверь проводку.
Одеваем на место обшивку.
Устанавливаем декоративную решетку гриля динамиков. Крепить ее можно различными способами.

Работа закончена. Что касается пищалок и сабвуфера, то их устанавливают уже в салоне, по совету профессионалов, которые должны сами прочувствовать направленность звука. Сделанные самодельно подиумы, очень хорошие и ничего греметь не будет, ведь динамики будут крепиться не к двери.

Лада Гранта Норма

У Лада Гранта Норма аудиоподготовка настроена таковым образом, что дверные провода подведены к головному устройству, который уже питает саму аудиосистему. Владельцу машины останется подключить лишь магнитолу и динамики.

У серии Лада Гранта прослеживается грешок: разъемы «АвтоВАЗ» для аудиосистем не совпадают с разъемами производителей звукового оснащения

Из-за этого приходится дополнительно докупать нужные провода и подключать напрямую, при этом обращая внимание на соответствующие обозначения

Например, место под динамики на дверях «Нормы» обозначаются рифленым узором. Необходимо будет вырезать проем для подключения колонок.

Три способа установки динамиков в передние двери

Перед тем как приступить к делу нужно рассмотреть все возможные варианты, как установить колонки в машину. Начнём, пожалуй, с простейшего. В двери автомобиля Лада Гранта уже имеются специальные места под установку динамиков. Остается, всего на всего приобрести 13-ти сантиметровые динамики, с облицовкой. Далее выполнить процесс самой установки не составит большого труда, но внимательность и щепетильность не помешает. Следующий шаг заключается в том, чтобы предельно аккуратно снять обшивку с двери, и закрепить в уже имеющееся место, сам динамик. Не забываем об облицовке. Для ее установки нужно будет вырезать напротив, предварительно замеряв, окружность. Далее все ставится по своим прежним местам. Казалось бы, хорошо и просто, и возникает вопрос для чего нужен второй вариант установки динамиков.

Для любителей громко послушать музыку, 13-ти сантиметровые динамики не подойдут, да и штамповка в обшивке рассчитана на 16 сантиметров. Что доставит хлопоты при состыковке решетки и самой обшивки. Вот здесь и придет на помощь второй способ установки динамиков.

Итак, как же все таки установить динамики в передние двери, избежав вышеупомянутых недостатков. Для этого остановимся на динамиках в 16-ть сантиметров. При покупке акустики, если вы покупаете в автомагазине, нужно будет обязательно еще и приобрести проставку размером 20 миллиметров.

Или же заказать таковую в интернет – магазине. Следующим шагом будет установка динамиков на автомобиль. Первое что нужно сделать, после снятия обшивки, это закрепить проставку на двери «см.фото».

Затем обшивка устанавливается на место, и через уже имеющееся отверстие внедряем динамик.

Потом прикручиваем динамик через обшивку к проставке. И последнее, крепим решетку. С такой установкой мы не только избежим проблемы расхождения сетки с выштамповкой, но и улучшиться само звучание музыки.

Но вместе с решением одной проблемы, приходит новая. Динамик установлен, музыка звучит отлично, а бардачок не открывается, а если и открывается, то только цепляясь за сетку установленного динамика. Во избежание и этой проблемы, рассмотрим третий способ. В данном случае придется не много попотеть, но результат будет более положительней, чем два вышеизложенных. Здесь при покупке 16-ти сантиметрового динамика, приобретается проставка в 10мм. и дополнительно набор заводских облицовок.

Выполняя установку динамиков третьим способом, придется подпилить метал. На фотографии, красным, отмечен отрезок, который как раз и необходимо подрезать. Но в каждом отдельном случае, нужна подгонка, под конкретные динамики. В данном случае Helix Xmax 216.

Вместе с проставкой нужно будет прикрутить и динамик к дверке. Как это сделать правильно, видно на фото.

А в обшивке нужно вырезать окружность «отверстие» для крепежей облицовки «штатной».

Завершающий процесс, это конечно же полная сборка двери. Проверяете звучание акустики, и наслаждаетесь результатом. Собственно, второй и третий результат самые практичные, но третий самый удовлетворительный. Плюсов имеется множество, первое конечно же качество звука, второе – установлено как говорится «на совесть». Ну и третье никаких контактов с бардачком, в отличии от второго варианта. Если закрыть глаза на все сложности с которыми сталкиваешься в процессе, минусы отсутствуют напрочь. Ну и конечно же к любой работе нужен определённый подход и настрой. Заранее нужно подготовить все инструменты, материалы, для работы. Ничего не нужно подпиливать, или вырезать, предварительно не сделав точных замеров. Не в коем случае нельзя спешить, так как это обязательно скажется на качестве работы.

https://youtube.com/watch?v=pcbAx9Re7ck

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Здесь говорим только про акустику. Как установить магнитолу в Гранту читайте здесь.
В нелюксовых комплектациях карты дверей даже не имеют отверстий под динамики – только перфорацию в пластике.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Артикул сеток для заказа онлайн: передняя левая — 21906102097, передняя правая – 21906102096.
Заводские сетки встают вровень с картой двери и позволяют нормально открывать бардачок.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

подсоединить акустические кабели, соблюдая полярность;
зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

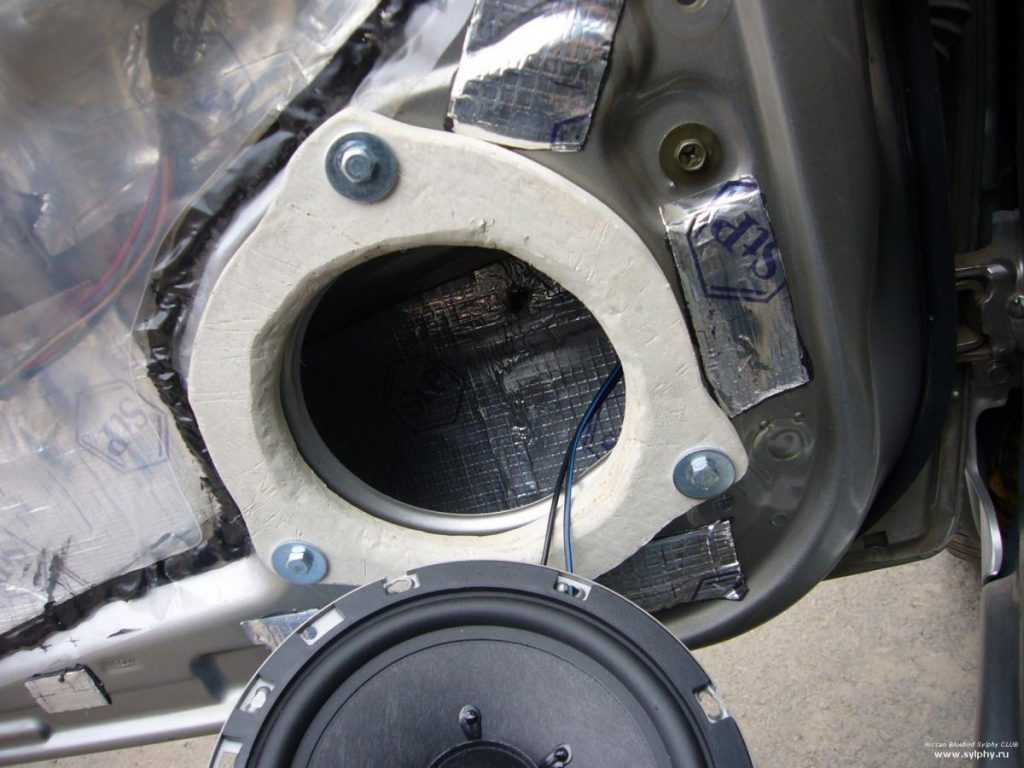

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Если делаете проставки самостоятельно, помните: НЕ фанера может лопнуть при установке. Слишком большая толщина (более 10 мм) не даст поставить штатные сетки динамиков от Лады.

Порядок действий такой:

делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
ставим проставку на 4 самореза;
в нее устанавливаем колонку – соблюдаем полярность!;
устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

Процесс монтажа акустических систем

Установить тыловой динамик, как ни странно – даже проще, чем фронтальный. Мы берём проставку и прикручиваем её к задней двери, после чего остаётся закрепить динамик и подключить его. С передней дверью всё выглядит сложнее – там под отверстия для болтиков нужно подклеивать резьбовые шайбы. А штатно эти шайбы удерживаются скобами, которых в «стандартной» комплектации нет.

Задняя и передняя дверь без обшивки

Каждый динамик прикручивают на 4 резьбовых винта, но предварительно лучше выполнить подключение разъёмов. По одной паре акустических проводов идёт в каждую дверь, а идут они от основного разъёма, предназначенного для магнитолы. Перед тем, как выполнять подключение, провода лучше прозвонить на обрыв.

Как выполнить установку динамиков в Калину 2, у нас рассмотрено полностью. А метод установки и подключения магнитолы мы рассматривать не будем, но заметим, что демонтировать центральную консоль для этого вовсе не обязательно.

Установка 16 см динамиков в двери Лада Гранта, Лада Калина 2, Datsun

Люксовые комплектации Гранты и Калины2 идут со штатной музыкой: мафоном и колонками в передних дверях. В Ладах, как в прочем и во всех других автомобилях, завод-изготовитель ставит максимально простые колонки, это упрощает монтаж музыки на конвейере и не сильно увеличивает стоимость авто.

В Ладах предусмотрена установка 13 см динамиков в передние двери, а также имеется удачная возможность установить 13 см колонки в задние двери. Для этого понадобятся специальные проставки и декоративные сетки.

Многим любителям музыки не нравится качество игры штатных 13 см колонок, они приобретают более качественные и большие по размеру колонки.

Самым популярным типоразмером автомобильных колонок-мидбасов является 16 см динамики (16,5 см или 6,5 дюймов). 16 см динамики могут быть Кооксиальными, когда на одной колонке соединены стразу мидбас и высокочастотник (пищалка, твитер), или являться частью более качественной компонентной (двух или трех компонентной) системы с кроссовером (комплектным пассивным кроссовером или внешним активным кроссовером или вообще поканальное усиление).

Как же установить 16 см динамики, если заводом предусмотрена установка только 13 см колонок?

Этот вопрос отлично решают Проставки для установки 16 см динамиков в Лада Гранта, Лада Калина 2, Datsun. Проставки изначально были спроектированы для установки 16 см динамиков БЕЗ резки металла. Они полностью повторяют всю кривизну металла двери и плотно прилегают к пластиковой обивке двери, заполняя собой имеющееся пространство. Никакие другие проставки не могут обеспечить это.

При установке 16 динамиков через Проставки нет необходимости использовать сетки передних дверей, поскольку используются сетки-грили, которыми комплектуются 16 см динамики. Динамик устанавливается на поверхность обивки двери тем самым звук полностью идет в салон, а не остается где-то внутри между металлической картой двери и пластиковой обивкой.

Очень положительно на качестве звука в вашем авто скажется проклейка дверей шумоизоляцией. Даже самая простая, самая тонкая шумоизоляция дверей даст очень большой положительный эффект.

Установку 16 см динамиков можно разделить на 3 этапа:

1. Подготовительный. Приобретение шумоизоляции, проверка наличия акустических штатных проводов или приобретение новых акустических проводов, подготовка инструментов (найти лобзик, шуруповерт проверить на уровень зарядки батареи, приобрести набор инструментов для снятия обивок дверей, купить растворитель и тряпочки).

2. Установка. При помощи Набора инструментов снимаем обивки дверей. Прикладываем сетки-грили динамиков на штатные места установки колонок (кругляки на обивке) и отмечаем ВНУТРЕННИЙ размер – посадочный диаметр вашей колонки. Вырезаем место под динамик. Шумоизоляция двери и обивки двери: обезжириваем растворителем, клеим шумоизоляцию (желательно нарезать ее кусками: полосками или квадратами для удобства наклеивания) плотно куски встык, желательно НЕ оставлять пробелов. Если нет акустических проводов в двери – протягиваем провода.

Берем проставку – примеряем ее по двери. Она должна встать и нешевелиться. При помощи шуруповерта прикручиваем саморезами (идут в комплекте) к металлу двери. Как видим отверстие под 13 см динамик слегка НЕ совпадает с центром проставки – это нормально (теперь вы понимаете как «хорошо» играют штатные динамики).

Устанавливаем обивки дверей обратно.

Прикручиваем динамик, не забывая подключить к нему акустически провода. Монтаж окончен.

3. Включаем мафон и слушаем как играют новые 16 см динамики.

Если вы устанавливаете не кооксиальную (как в нашем случае), а конпонентную акустику, то вам потребуются дополнительно Стойки под пищалки (для установки високочастотников – твитеров). Тянуть акустические провода нужно сначала от мафона до кроссоверов (которые удобно прятать под торпедо), а от кросса пара проводов идет к мидбасу и пара проводов к пищалкам, которые уже вмонтированы в Стойки под пищалки. И у вас получится отличный звук в автомобиле.

Все тоже самое на ВИДЕО

Интернет – магазин ЛадаТюнингшоп надеется, что данная информация поможет вам установить качественный звук в ваш автомобиль.

Установка динамиков Калина 2 своими руками: покупаем решётки, режем обшивку, прикручиваем динамики

Автомобили семейства «Калина-2», выпущенные в комплектации «Стандарт», штатно не оснащаются динамиками и магнитолой. Зато, в этих автомобилях уже выполнена аудиоподготовка, в отличие, например, от «Гранты-седан Стандарт». Двери в разных комплектациях «вторых Калин» не отличаются, но отличается их обшивка. Точнее, в «стандартном» варианте она – глухая.

Но, воспользовавшись электролобзиком, можно прорезать пластик и подготовить отверстия для штатной вазовской облицовки, которая размещается над динамиком.

Что именно потребуется купить?

Открыв каталог деталей и сборочных единиц «Калины-2», мы обнаруживаем, что к задним дверям динамики прикручены через проставки. Есть проставка для левой двери и для правой, их каталожные номера: 7901032/33.

Если Вы хотите использовать штатные облицовочные панели (решётки), то знайте, что обычно их продают в комплекте с проставками.

Каталожные номера облицовочных панелей: 6102096 («круг» в переднюю дверь), 6102094/95 (накладка для правой и левой задней двери).

Комплект для установки динамиков

Вроде бы, в автомобиле есть аудиоподготовка, и достаточно будет просто прикрутить динамики и подключить их.

По идее, можно купить обшивку дверей, предназначенную для более дорогих комплектаций. Данный вариант – самый простой и самый дорогостоящий. Его мы не рассматриваем.

Разрезаем пластик электролобзиком

Посмотрите, как устроена деталь 6102094/95. По её периметру идут клипсы. Сняв обшивку с задней двери, мы размещаем эту деталь на плоскости лицевой стороной вверх. Затем, необходимо разметить точки крепления. А затем, пусть не с микронной точностью, в детали нужно вырезать отверстие подходящей формы. Тут потребуется электролобзик.

Монтаж облицовки динамика, пластиковая обшивка двери

Обшивку передних дверей дорабатывают аналогичным способом. Здесь потребуется вырезать круглые отверстия, но заметим, что использовать балеринку нельзя. Работа по пластику требует определённой сноровки, а резать лист лобзиком – достаточно просто.

Выбор подходящих динамиков

Допустим, мы хотим установить 4 громкоговорителя, которые по размеру не будут отличаться от штатных. Известно, что некоторые владельцы решаются на установку сабвуфера, а также отдельного усилителя и т.д. Но завод-изготовитель готовит автомобиль к подключению 4-х динамиков, которые располагаются в дверях. Это верно для всех комплектаций.

Ещё отметим, что фронтальные громкоговорители, устанавливаемые вперёд, по размеру не отличаются от тыловых (задних). Типоразмер динамиков – 5 дюймов, то есть 12,5 см. Подходят почти все бюджетные комплекты.

Процесс монтажа акустических систем

Задняя и передняя дверь без обшивки

Установка магнитолы

Поддеваем заглушку гнезда автомагнитолы снизу, вынимаем. В гнезде имеются штекера для подсоединения: USB, ISO, AUX, FAKRA(антенна).

Для замены штатной аудиосистемы необходимо снять накладку, дефлекторы. Для этого потребуется отключить «массу» (отсоединить клемму «минус» от аккумулятора). Далее снимаем накладку, поддевая её снизу, отсоединяем колодку от кнопки аварийной стоянки автомобиля. Снимаем дефлекторы (4 винта под головку Т20).

За воздуховодами опять же откручиваем 4 винта. Тащим автомагнитолу на себя, разъединяем разъемы с проводами. Все, сняли. Установка альтернативной магнитолы происходит в обратном порядке. Следите за проводами при установке, старайтесь не пережимать. Учитывайте, что для Lada Vesta подходит магнитола 1DIN.

Монтаж устройств в задние двери

По сравнению с монтажом изделий в полку, установка динамиков на 16 см непосредственно в задние двери более трудоемкая. Сначала от владельца LADA Granta потребуется снятие обивки двери. Комплектация «Стандарт» не предусматривает наличие кабельных магистралей по салону, поэтому их потребуется проложить самостоятельно. Выводы проводов оканчиваются под передней панелью.

Остальные версии Лада Гранта располагают возможностью быстрого подключения динамиков к уже имеющимся проводным магистралям без особых затруднений.

Как установить пошагово? Монтажная процедура предполагает такую последовательность.

К заранее подготовленной накладке из фанеры прикручиваются громкоговорители.
С выводами динамиков в авто LADA Granta соединяются соответствующие концы проводов, присутствующие в дверной панели.
Накладка фиксируется на двери посредством подходящего размера саморезов.
Под диаметр приобретенной сетки производим вырез отверстия в дверной обивке.
Сетку следует прикрепить к обивке, которую впоследствии можно устанавливать на дверную панель.

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется ВАЗ 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.Установка акустической полки влечет за собой демонтаж заводской войлочной «крышки» за спинкой заднего сиденья. Нештатная полка закроет крепления ISOFIX!

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
компонентные 16-см динамики с пищалками на фронт;
акустическая полка с колонками 6*9;
усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

	Пример девайса Pioneer	Средний ценник в рублях
Головное устройство (магнитола)	DEH-S101UB	4000
Фронтальная 16см акустика	TS-G1733i	2000
Акустическая полка		1500
6*9 «блины»	TS-R6951S	2200
Усилитель 2-канальный	GM-A3702	4300
Пассивный сабвуфер в коробе	TS-WX305B	5200
Установочный набор для сабвуфера		1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

Учтите, большинство подиумов в передних правых дверях мешают открытию бардачка.

Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

Как обработать цилиндрическое отверстие?

Целью оклеивающей манипуляции служит достижение двух свойств:

создание эффекта наподобие трубы;
обеспечение защиты контактной группы динамика от попадания влаги при полностью опущенном боковом стекле.

Процедура установки на LADA Granta предусматривает предварительную подготовку. «Визомат 10» требуется нарезать толстыми полосами и при оклейке добиться исключения момента задевания опущенным стеклом за наружную поверхность созданного цилиндрического отверстия.

Немаловажной ролью обладает плотность конструкции. Чтобы достичь ее достаточного уровня, рекомендуется выполнить оклейку наружной окружности деревянного кольца

Для данной цели подойдет «Битопласт». Это действие позволит в результате обеспечить плотное прижатие устанавливаемого динамика к кольцу.

После установки громкоговорителей их окружности также подвергаем оклейке посредством «Битопласта». Такая мера обеспечит интенсивность звучания, ведь воздух не сможет проникать за обивку двери.

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Последовательность действий при установке задних динамиков в Лада Гранта лифтбек

Гранта имеет заводские проемы в задних дверных фрагментах, только форма вырезана овальная, поэтому если приобретены круглые колонки, то возникает проблема. Воспользовавшись стандартным набором инвентаря, который прописан выше, можно приступать к работе:

Разбирается внутренняя сторона двери: ручка, обшивка, блок управления стеклоподъемниками.
Вырезается отверстие в облицовочном полотне. С помощью лобзика демонтируется металлический вытянутый блин. Создается круглая ниша под колонку.
Если выбран набор колонок 13 размера, то демонтаж металлической конструкции проводить не придется. С помощью ножа срезается только верхняя часть панели.
Из дерева вырезается подставка. Она подкладывается с внутренней стороны и крепится винтами или саморезами к динамику.
Проводится прокладка кабеля, подключение электропроводки. Рекомендуется сразу вмонтировать ISO разъем.

После этого конструкция собирается. Водители могут дополнительно утеплить или шумоизолировать дверь. Если подобрать правильный материал, то можно добиться отличной виброизоляции и акустических показателей.

Как поставить колонки 16 см с проставками

Для динамиков 16 размера алгоритм действий немного другой. Потребуется создание дополнительного подиума из дерева или фанеры. Помимо стандартного комплекта вспомогательных приборов, нужен ключ-звездочка. Вместе с набором акустики, предоставляется схема, по которой можно вырезать проставку. Дальнейшая инструкция:

После демонтажа обшивки и ручки лобзиком увеличивается стандартное отверстие овала в дверце под музыкальное оборудование.
Устанавливается деревянный подиум сзади, а впереди прикручивается колонка саморезами.
Стачивается край музыкальной конструкции, чтобы она не задевала клипсы на обшивке.
Выводится кабель, подключаются провода.
Выполняется монтаж конструкции в обратном порядке.

Последовательность действий при установке задних динамиков в Лада Гранта лифтбек

Колонки будут установлены в заводские проемы дверных карт. Ситуация с размерами для проемов нетипичная. Форма овальная, в то время как колонки круглые. С чем связано такое решение АвтоВАЗа, не известно.

Чтобы корректно инсталлировать динамики в заднюю дверь, выполняем следующее:

снимаем дверную карту, ручку, блок управления;
выбираем размер динамиков для инсталляции. Размер на «13» потребует меньших затрат и слесарных работ в отличие от размера на «16».
Выбор динамик на «13»: канцелярским ножом срезаем кромку в верхней части отверстия под колонку. Металлический корпус оставляем без изменений.
В случае выбора динамика на «16» и более, лобзиком по металлу срезаем кромку на металлической и пластиковой обшивке.

Важно знать. Многие автовладельцы настораживаются, когда видят, что отверстие колонок расположено не по центру овальной конструкции (подготовки)

Проблема знакома, но дефект пока не устранен.

Из дерева вырезаем подставку под основу колонки, толщиной не более 0.6 см. Для этих целей лучше выбрать фанеру.
Вставляем динамик в дверь, подкладываем проставку из дерева, подключаем колодку с проводами — так званую аудио подготовку.

К левой задней двери: синий / белый — коричнево/синий провод. К задней правой: зелено / черный — желто / зеленый. Завершаем сборку установкой дверной карты. По аналогии проводим инсталляцию на левой двери.
